Часы от Lexus

[Daniilm86]

Добрый день, Камрады.
Есть бортовые часы с топедо от лексуса ES.
Они спешат более 20ти минут!!!! в день.
На буржуйских форумах писали что это частая болячка и лечится только заменой часов в сборе.
Так как с электроникой дружу - решил попробовать перед поиском замены попробовать их оживить.
Мозг у этих часов собран на микросхеме LC24006G-15K-5QN06

Единственное что нашел по ней, это то, что с 2012 года она снята с производства.
Даташитов нет. Непонятно - это микроконтроллер или специализированный вариант для часов.
Настройка чаов сделана на двух кнопках + - поменять механизм на китайски вариантов ноль.
Сзади к регулировке за торпедой не подлезть )
Грешил сначала на кварц.
Маркировка странная
B4.1AKSSO3T

Пробовал поменять его на стандартный часовой кварц и они не завелись вообще никак.
На местном радио рынке нашел пару карцев с частотами 4,096 и 4,194
с ними все завелось.
С первым сильно отставали часы. Со вторым спешили даже больше, чем с оригинальным.
По итогам вернул оригинальный кварц на место.
Заметил, что с ним часы спешат на минуту в час, но при этом минутная стрелка движется синхронно с референсными часами.
Тоесть нет набегающей ошибки.
Такое впечатление, что ошибка накапливается при вращении стрелки.
Как буд-то вместо положенных 6 градусов стрелка идет 6,1 градус и проходит круг за 59 минут.
Записал видео и кажется эта теория подтвердилась. После 20 минут положение минутной стрелки смещается в плюс относительно отметок на циферблате.
За час набегает ошибка в 1 минуту.

Стрелки приводятся в движение шаговым мотором с двумя обмотками.
Сопротивление обмоток 140 Ом




Подскажитее пожалуйста куда стоит копать дальше.

[Odissey]

Сообщение от Daniilm86

Добрый день, Камрады.
Есть бортовые часы с топедо от лексуса ES.
Они спешат более 20ти минут!!!! в день.

Привет!
Для начала убедитесь, что шаговик получает ровно 60 импульсов в минуту ,а не 61.
Скорее всего так оно и есть. На заводе не могли поставить не тот кварц

[4MASTER]

Сообщение от Daniilm86

Подскажитее пожалуйста куда стоит копать дальше

Проверьте ход часов цыферблатом к верху (в горизонтальном положении) Если поидут точно , то дело чисто в механике .Там вообще шаговыи двигатель шагает по 1 секунде или беспрерывно крутитса?

[Daniilm86]

Двигатель вращается дискретно ровно по одной минуте за шаг.
Большое спасибо за комментарии по поводу проверки часов в горизонтальном положении.
Часть тестов на родном кварце я делал в вертикальном положении и часы шли более точно.
Финальный тест я делал в вертикальном положении, чтобы записать видео и убедиться что проблема решилась.
Благодаря наводке в сторону механики, я полез в механизм мотора и обнаружил что магнит сидит неплотно на пластиковом валу с шестернёй.
Посадил его на супер клей. Сейчас проверяю. Чуть позже доложу о результатах и добавлю фото.
Спасибо.

[Daniilm86]

Итак неполадка устранена.
После 9 часов прогона ни секунды в плюс.
Замерял в видео редакторе задержку в начале и в конце теста.
Разницы нет. С учётом 25 кадров в секунду погрешность не более 40 мСек.

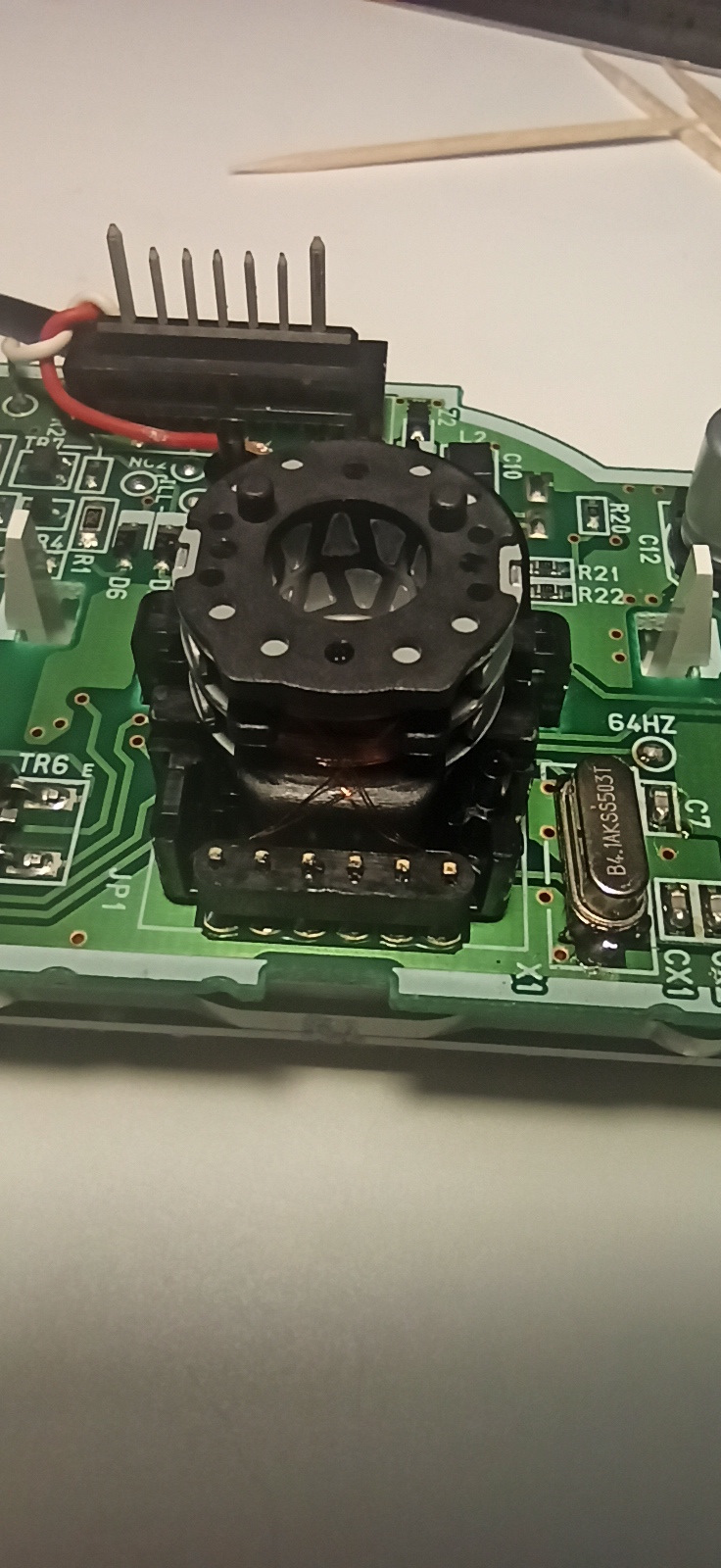

Коллектор

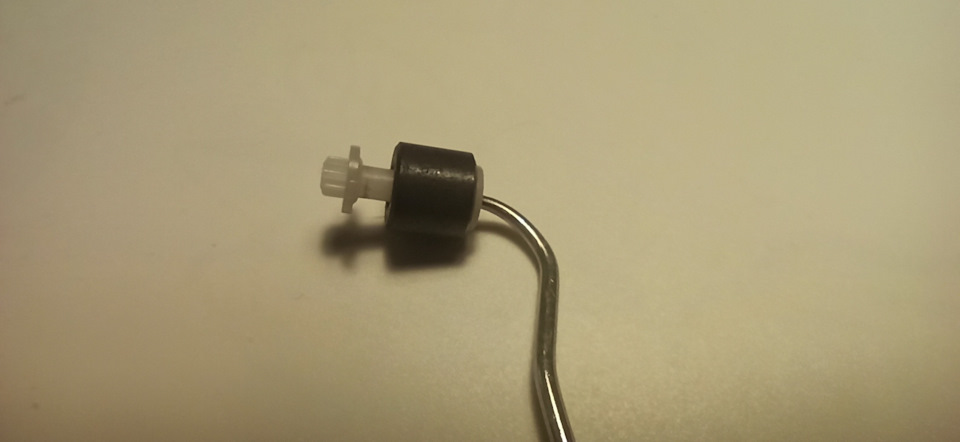

Магнит виновник проблемы :


Всем большое спасибо за помощь!
