Обрезать несколько сотен заводных валов - идеи

[Anth]

собственно, задача изготовить приспособу, которая позволила бы укоротить заводные валы (все одного размера). часовой токарный станок есть, и фрезприставка так же, но кмк это уже усложнит процесс..

на первый взгляд, сделать станинку и закрепить в ней кусачки, и использовать ее так же как упор - для ограничения заданной длины..

может есть проще варианты? а я просто туплю?

[Душан Грујић]

Сообщение от Anth

задача изготовить приспособу, которая позволила бы укоротить заводные валы (все одного размера).

Добрый день!

Для этой задачи создано несколько устройств, некоторые из них простые, а некоторые сложные. Выбор или покупка, а возможно, и изготовление, зависит от Вас.

С уважением, Душан


https://duckduckgo.com/?q=Watch+Stem...ages&ia=images

[lexei]

Воткнуть на клей (что бы потом убрать можно было) в подходящую цангу ограничитель глубины установки вала. Продольной подачей настроить длину обрезки, а потом только менять валы и обрезать поперечной подачей.

[Душан Грујић]

Сообщение от lexei

Воткнуть на клей (что бы потом убрать можно было) в подходящую цангу ограничитель глубины установки вала. Продольной подачей настроить длину обрезки, а потом только менять валы и обрезать поперечной подачей.

Добрый день!

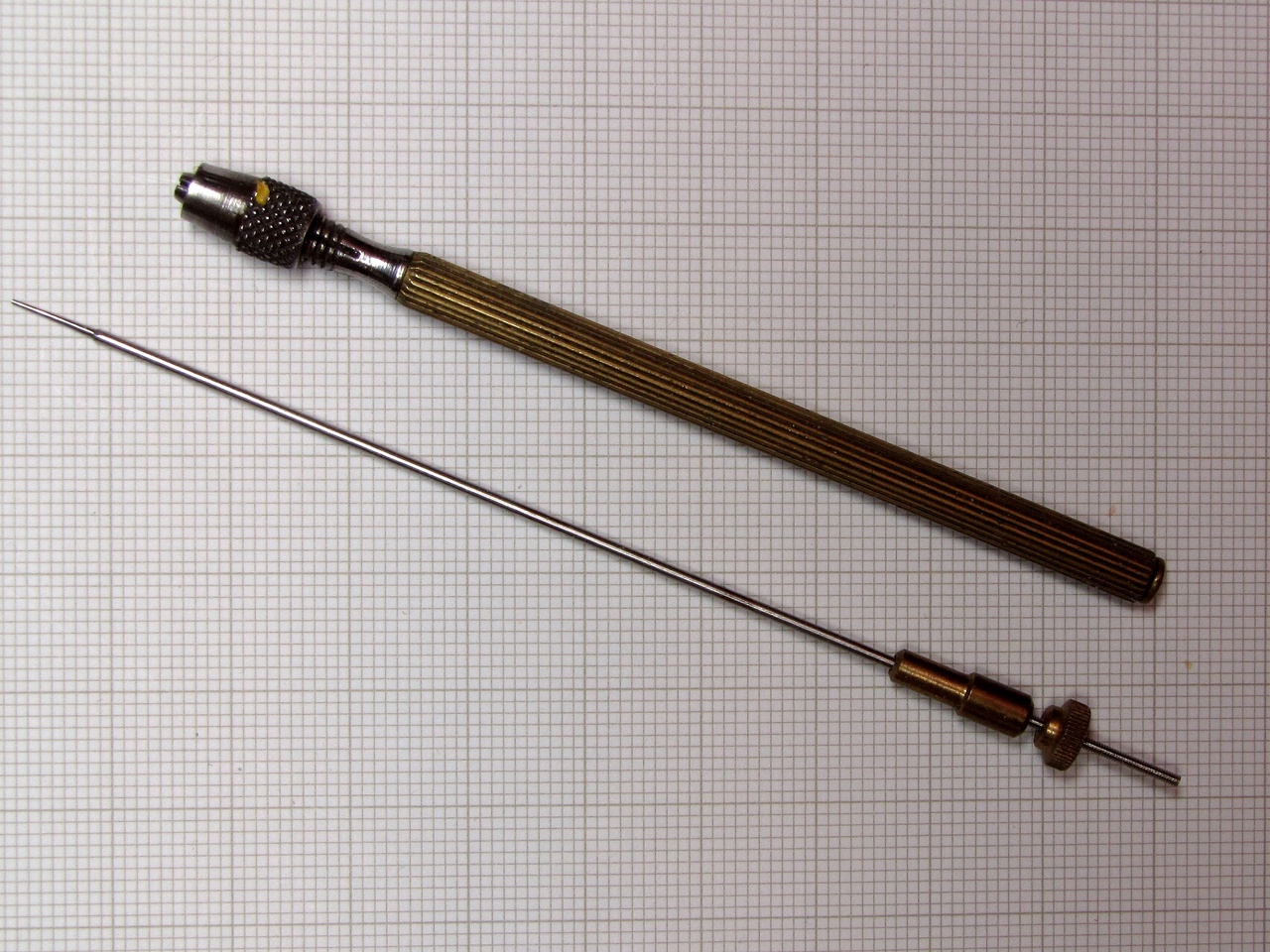

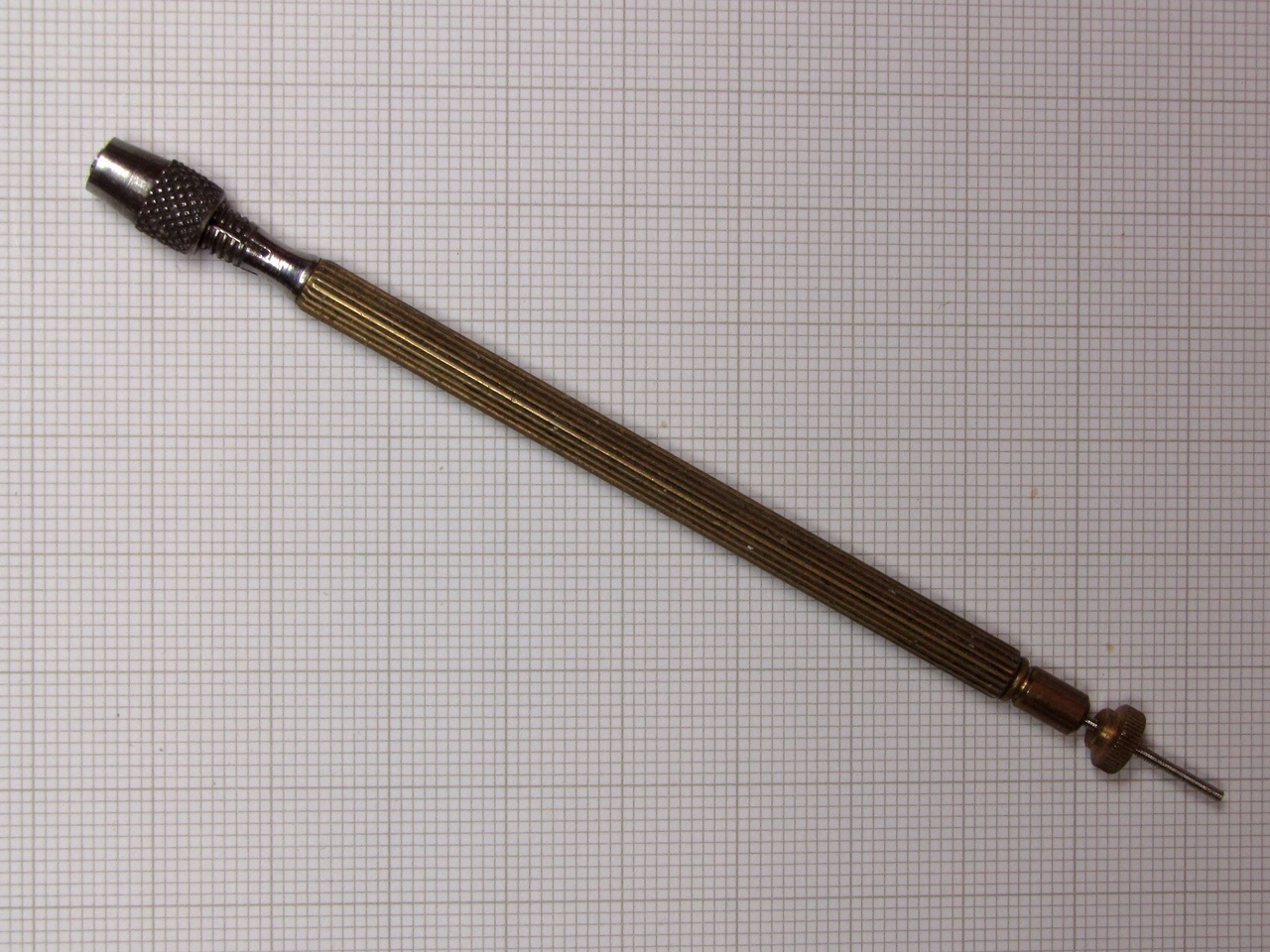

Намного проще будет сделать самому "Pinvice Stepping Device" (слово ?), как на фото ниже. Забыл, давно сделал. Не раз писал о подобному приспособлению для токарного станка. Кстати, ручные тиски более подходящие для шлифовки концов заводного вала после обрезки.

С уважением, Душан

[Anth]

Душан Владимирович,
Как я понял, этот инструмент позволяет загрузить вал на необходимую глубину.
И зажать его.
А дальше обрезать кусачками и зашлифовать?

Я думал над более быстрым способом. Или я неверно понял?

[lexei]

Мне просто в принципе не нравится идея откусывания валов. После этого на конце замятая резьба. Ее нужно либо восстанавливать, либо стачивать. И если с одним валом это не большая проблема, то с несколькими сотнями лютое приключение. Мне кажется что обрезать валы резцом на токарном станке проще всего. Срез сразу можно сделать рабочим и его не придется спиливать или восстанавливать. Самое простое, что пришло в голову это ограничить глубину установки вала в цангу. Расчитать желательно так, чтобы срез был максимально близко к цанге - не загнет вал и срез будет чище. Можно в итоге за пол дня управится.

[Душан Грујић]

Сообщение от Anth

Я думал над более быстрым способом. Или я неверно понял?

Антон,

Первый шаг обрезать все валов одинаковой длины, затем в втором шаге шлифовать конец каждого вала.

Способов немало, должно решить если будете делать целый день или автоматизировать процесс и тратить только пол часов, но это стоит немало денег.

С уважением, Душан

[lexei]

Идея с ограничителем внутри притяжки тоже хорошая и более универсальная. Но несколько сложнее в исполнении. Пусть Антон сам решает какой вариант ему интереснее.

[Душан Грујић]

Сообщение от lexei

Пусть Антон сам решает какой вариант ему интереснее.

Алексей,

Конечно, это его работа и на нем разрешит как это делать. Если я бы это делал, то бы не делал ручным способом, время - деньги.

С уважением, Душан

[Victor Lebedev]

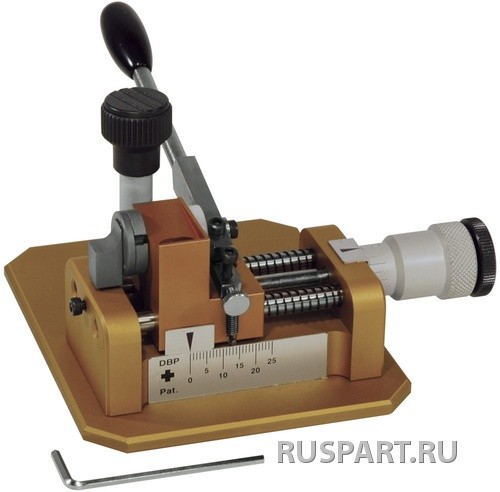

BERGEON b-5832
