paha77 · #1 11.08.2018, 01:42

Всем привет!

Решил себе изготовить приспособу для обточки граней.
Если у кого рабочие аналоги, просьба показать. Свой набросок прилагаю.
Заранее спасибо.

paha77 · #2 06.09.2018, 21:22

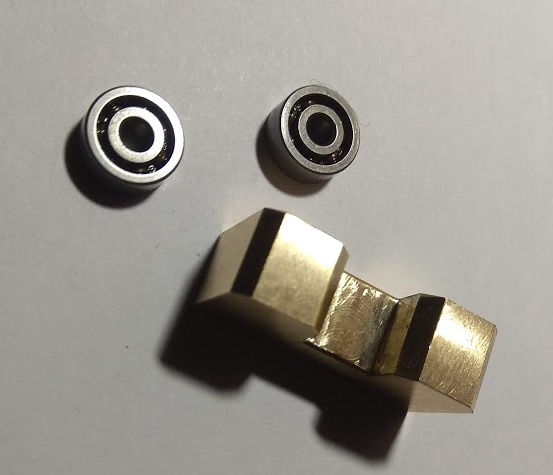

Из бронзы "фрезернул" скобу. Размеры изменил не много.
Осталось решить вопрос с подачей,но решение вроде нашел.

paha77 · #3 12.09.2018, 21:57

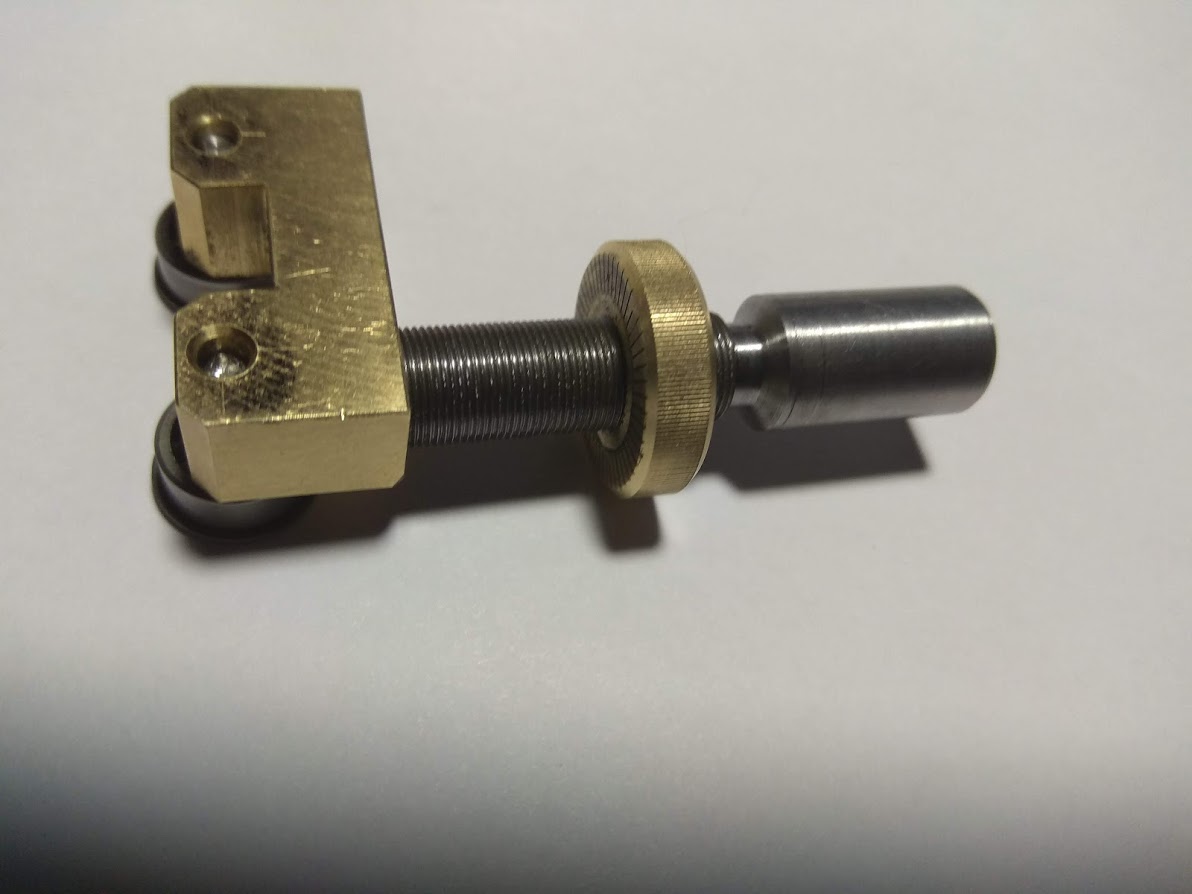

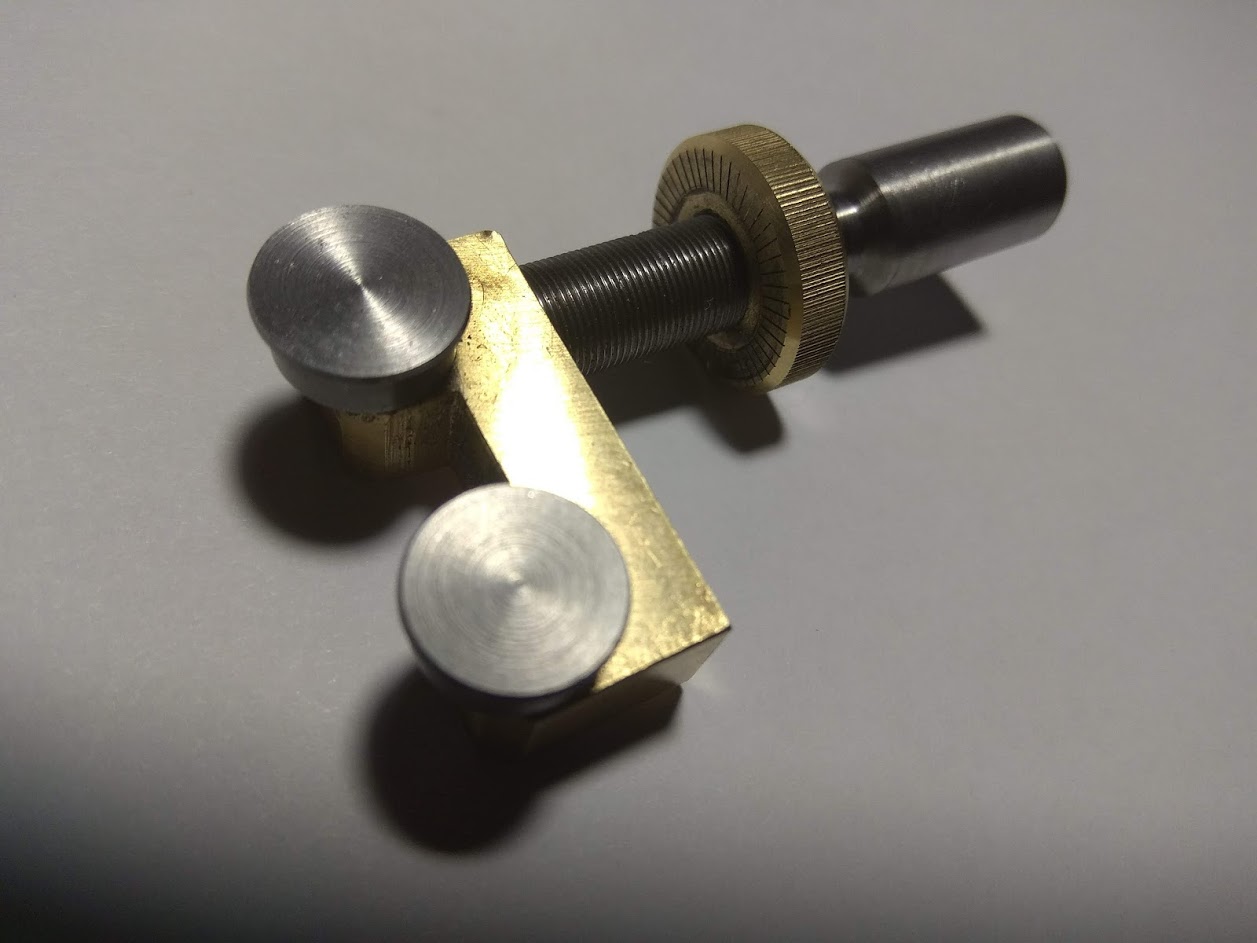

Не смотря на отсутствие интереса, все же покажу что получилось.
Шаг резьбы 0,5, шкала разбита на 50 делений.

nevenbekriev · #4 12.09.2018, 22:12

Хорошо получилось! Остается показать как получается квадрат. А нет ли у подшипников люфт, которй позволит надфилю наклонятся?

paha77 · #5 12.09.2018, 22:34

Спасибо за комментарий!
У подшипников люфта нет, квадрат получается, вполне поймать 3 сотки точности,этого думаю достаточно для грани часов.
Но это конечно нужно уметь, фрезеровку ни кто не заменит.
Просто как вариант... мне пригодится, решил поделится.

paha77 · #6 03.11.2018, 19:12

Вот законченный результат, грани получаются ровные и без эксцентрика. Единственное, можно было бы удлинить на один подшипник рабочую часть.

paha77 · #7 07.02.2019, 00:18

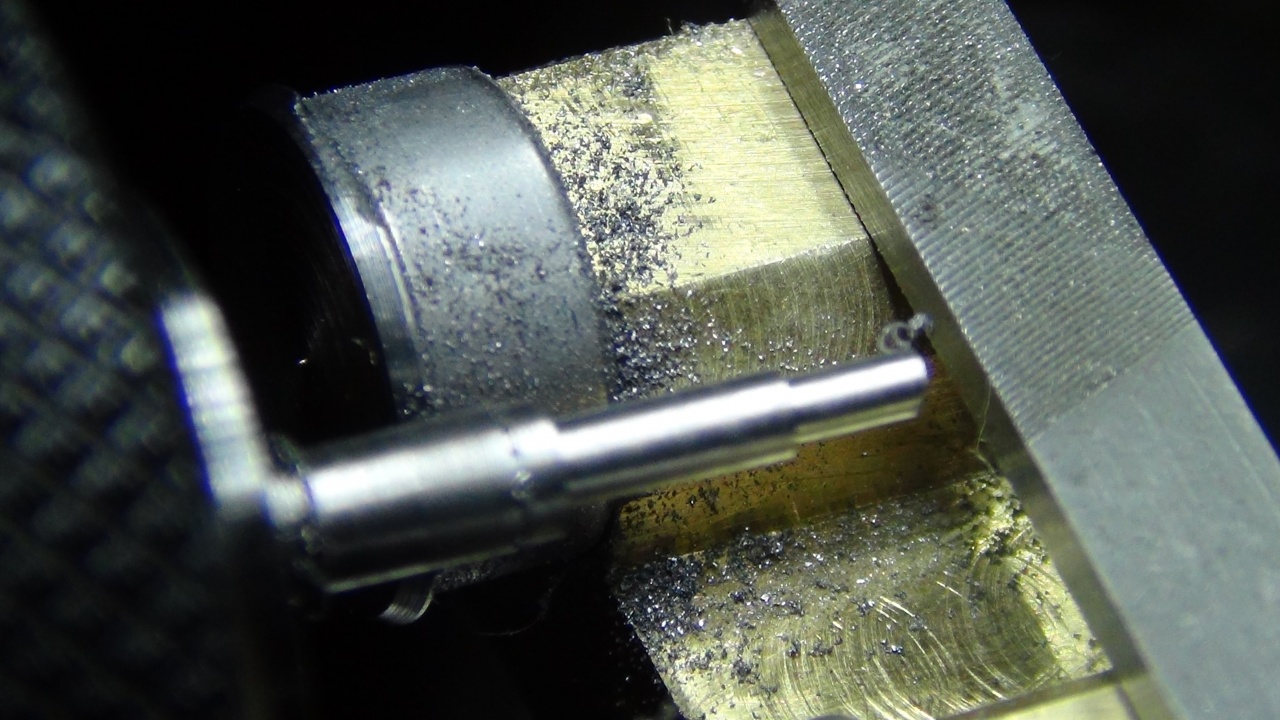

Точил вал,несколько фото
