Обзор Breguet cal.591

итак, имеем калибр Бреге 591, он же Лемания 8810
изначально был разработан на Лонжине как калибр L990.2 http://www.ranfft.de/cgi-bin/bidfun-...k&Lemania_8810
механизм тонкий, 2,95мм, считается самым тонким автоматом с датой и центральной секундной стрелкой

частота 28800пк/ч
25 камней
40 ч. запас хода
2 барабана
центральная секундная стрелка
односторонний автоподзавод
дата мгновенного действия с ускоренным переводом

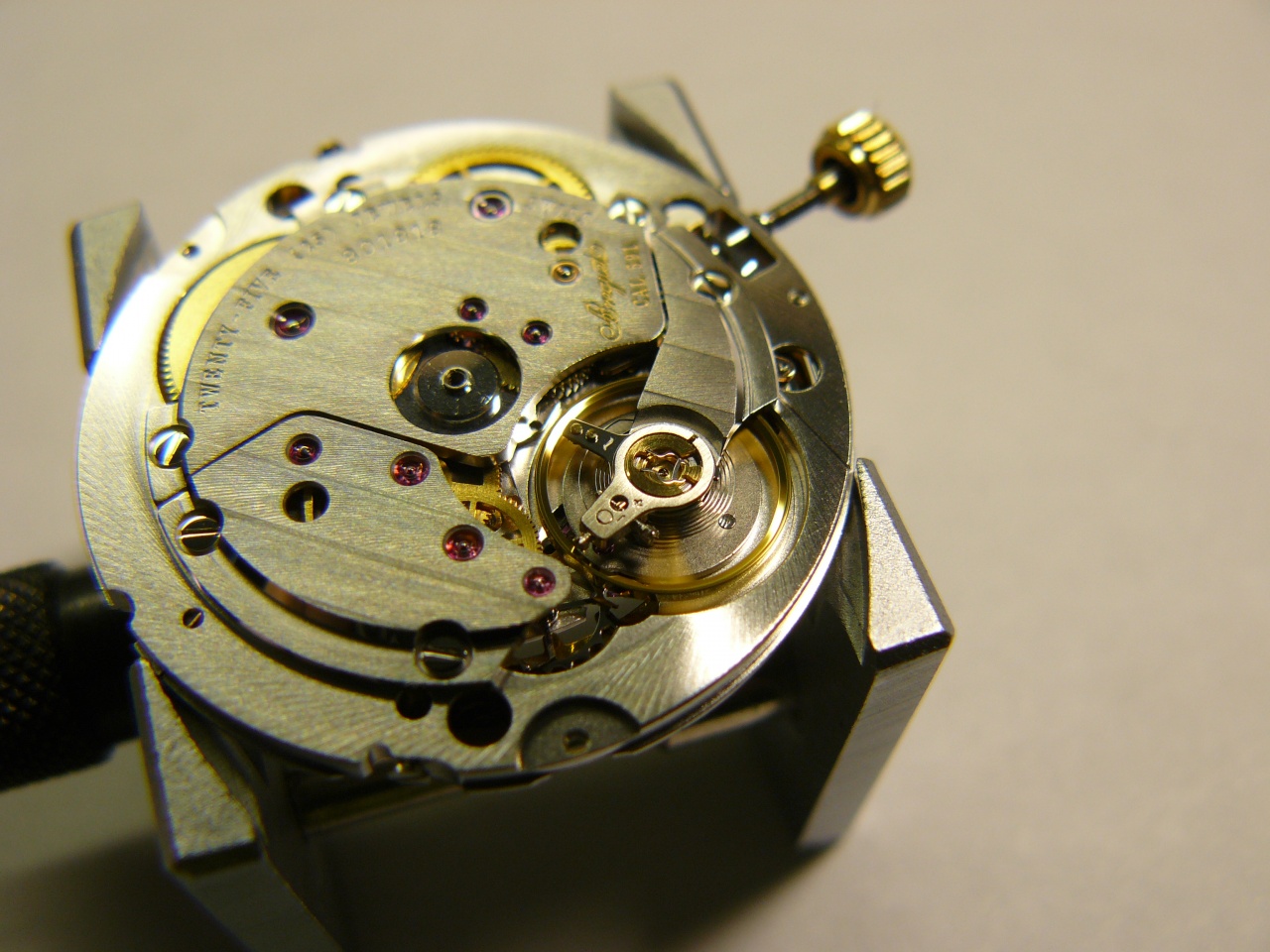

данные часы пришли на репассаж, нестабильная амплитуда баланса, периодические остановки, залипающая дата - все признаки загустевшего масла
Нажмите на изображение для увеличения
Название: P1050837.jpg
Просмотров: 623199
Размер:	369.3 Кб
ID:	549460Нажмите на изображение для увеличения
Название: P1050842.jpg
Просмотров: 2065
Размер:	408.5 Кб
ID:	549461

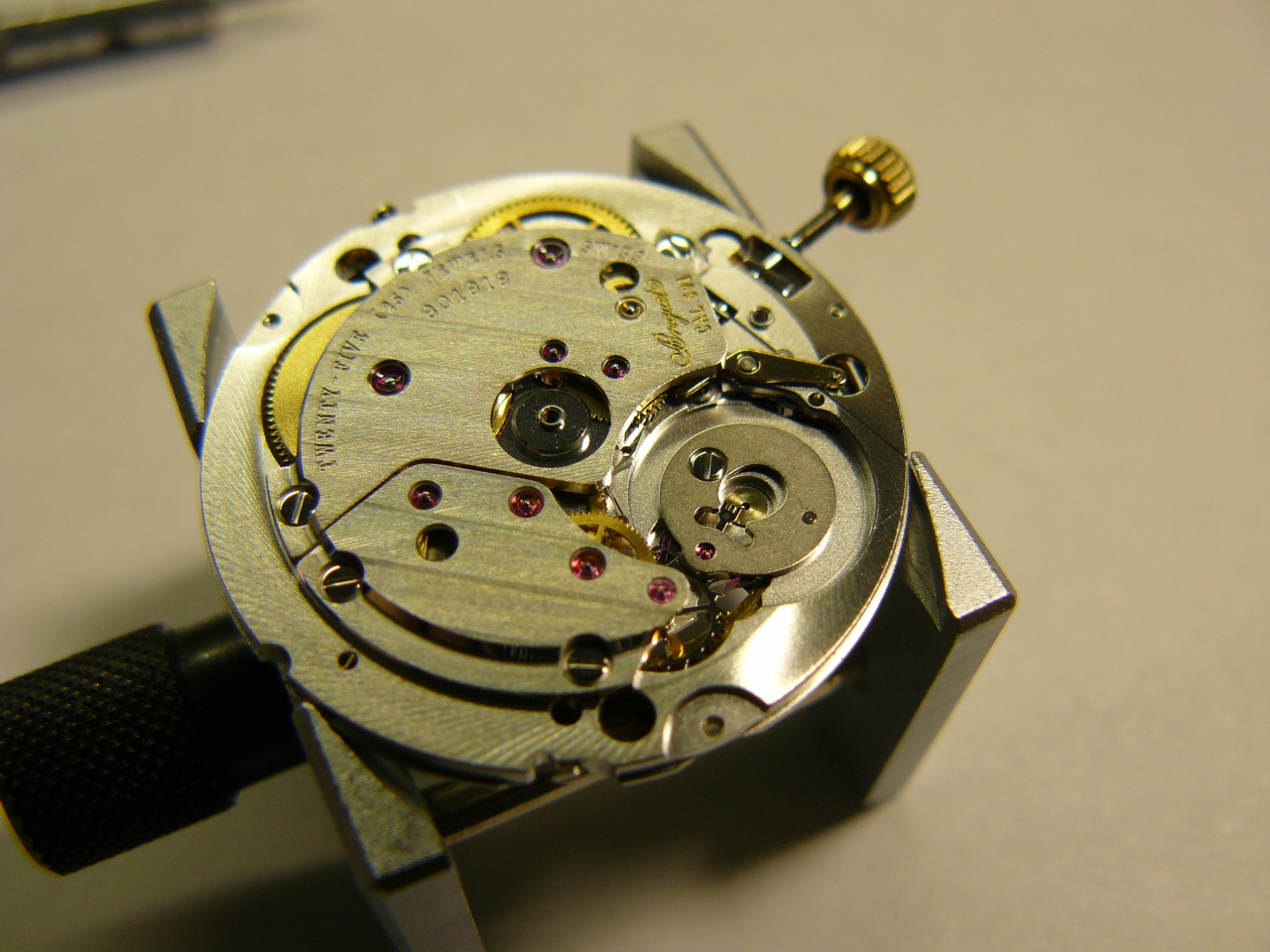

механизм со снятым ротором
Нажмите на изображение для увеличения
Название: P1050846.jpg
Просмотров: 1706
Размер:	414.6 Кб
ID:	549462Нажмите на изображение для увеличения
Название: P1050849.jpg
Просмотров: 1781
Размер:	375.6 Кб
ID:	549463
снят мост баланса с балансом
Нажмите на изображение для увеличения
Название: P1050858.jpg
Просмотров: 1515
Размер:	223.8 Кб
ID:	549464Нажмите на изображение для увеличения
Название: P1050851.jpg
Просмотров: 1561
Размер:	402.0 Кб
ID:	549465
все мосты сняты, теперь видна колесная система механизма
Нажмите на изображение для увеличения
Название: P1050855.jpg
Просмотров: 1776
Размер:	428.2 Кб
ID:	549466
в механизме 2 барабана, соединенных последовательно, маленький барабан имеет пружину с фрикционной накладкой, в большом барабане пружина жестко закреплена
Нажмите на изображение для увеличения
Название: P1050853.jpg
Просмотров: 2313
Размер:	457.2 Кб
ID:	549467
все колеса сняты, остался только секундный триб, этот калибр имеет непрямой привод секундной стрелки, и секундный триб не принимает участия в передаче энергии от барабанов к спуску, т.к. триб не нагружен, под ним находится пружинка, которая слегка притормаживает его, чтобы не допустить дерганий и прыжков секундной стрелки вследствие люфта в зубчатом зацеплении
такая схема встречается, например, в Востоках 24хх и Мийтое 8215/8205
Нажмите на изображение для увеличения
Название: P1050860.jpg
Просмотров: 1306
Размер:	412.2 Кб
ID:	549468

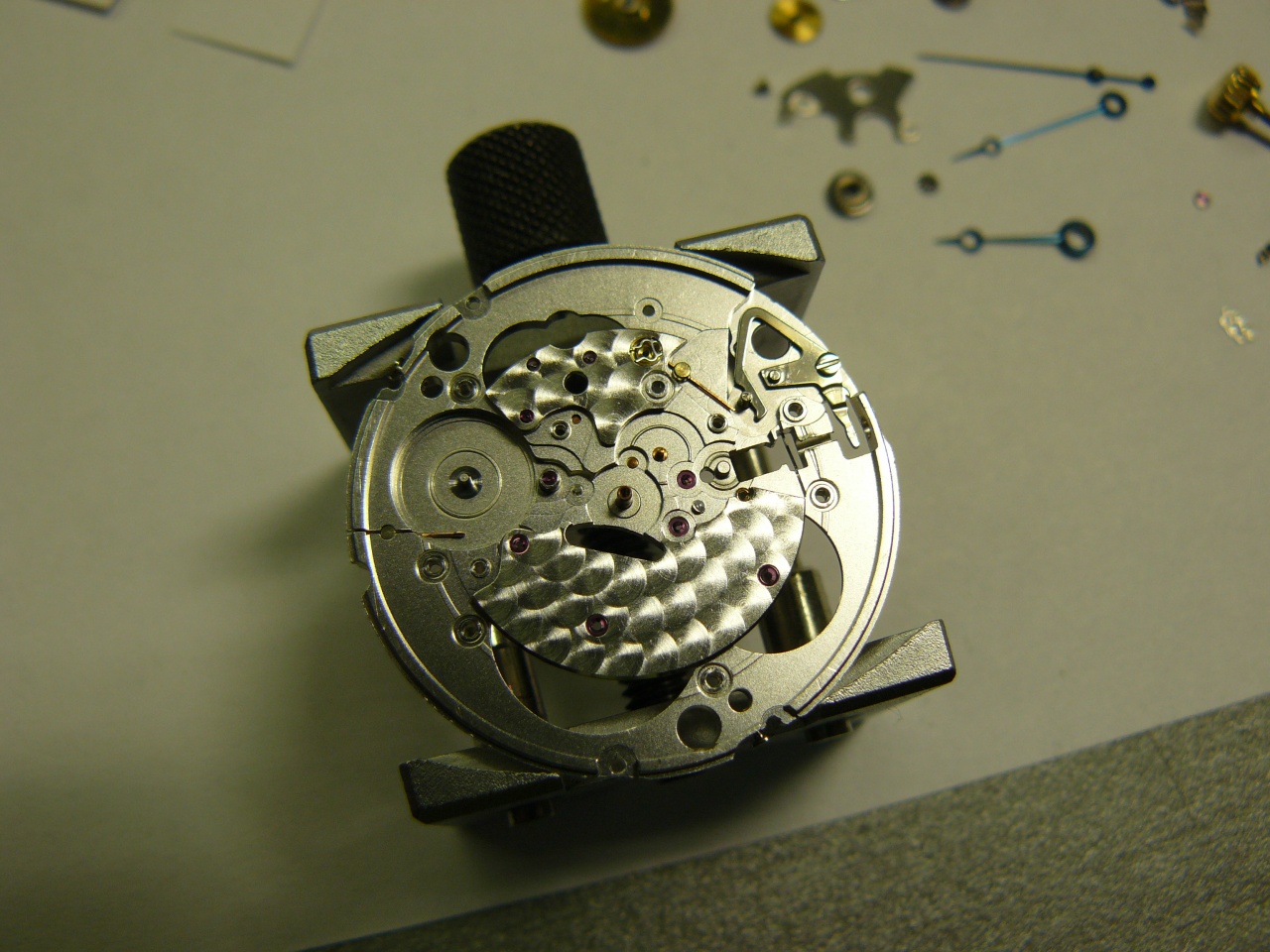

под циферблатом механизм тоже имеет достойную отделку
Нажмите на изображение для увеличения
Название: P1050863.jpg
Просмотров: 1663
Размер:	345.7 Кб
ID:	549469
золотой ротор с гильоше
Нажмите на изображение для увеличения
Название: P1050880.jpg
Просмотров: 1397
Размер:	243.7 Кб
ID:	549470Нажмите на изображение для увеличения
Название: P1050906.jpg
Просмотров: 1475
Размер:	290.5 Кб
ID:	549471

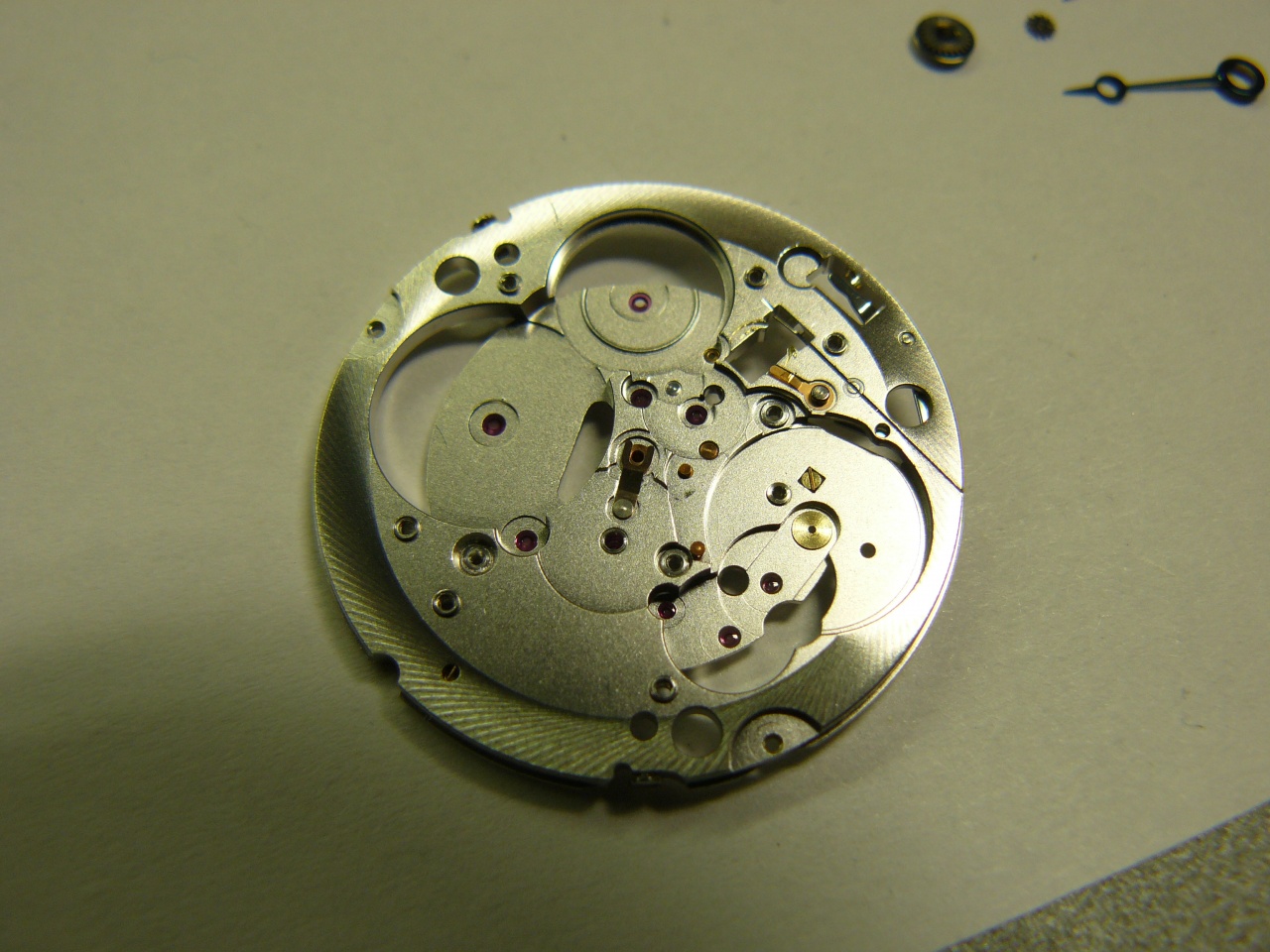

с платины сняты все детали (кроме переводного рычага)
Нажмите на изображение для увеличения
Название: P1050866.jpg
Просмотров: 1566
Размер:	328.4 Кб
ID:	549472Нажмите на изображение для увеличения
Название: P1050869.jpg
Просмотров: 1225
Размер:	322.8 Кб
ID:	549473
в механизме используется плавающее заводное колесо, которое отодвигается в сторону при работе автоподзавода, при ручном заводе оно снова вступает в зацепление
это колесо уже успело процарапать канавки на платине под собой, из-за заусенцев, которые возникли на зубьях колеса от зацепления с заводным трибом
ситуация для этого механизма типичная, но не критичная, заусенцы на колесе были убраны, само колесо отшлифовано
Нажмите на изображение для увеличения
Название: P1050869h.jpg
Просмотров: 1606
Размер:	234.5 Кб
ID:	549478
часы разобраны
Нажмите на изображение для увеличения
Название: P1050876.jpg
Просмотров: 1809
Размер:	294.0 Кб
ID:	549477

------- ДОБАВЛЕНО ЧЕРЕЗ 20 МИН --------

после того, как детали были вымыты, механизм был собран
Нажмите на изображение для увеличения
Название: P1050916.jpg
Просмотров: 1067
Размер:	322.1 Кб
ID:	549480Нажмите на изображение для увеличения
Название: P1050919.jpg
Просмотров: 1062
Размер:	323.6 Кб
ID:	549481

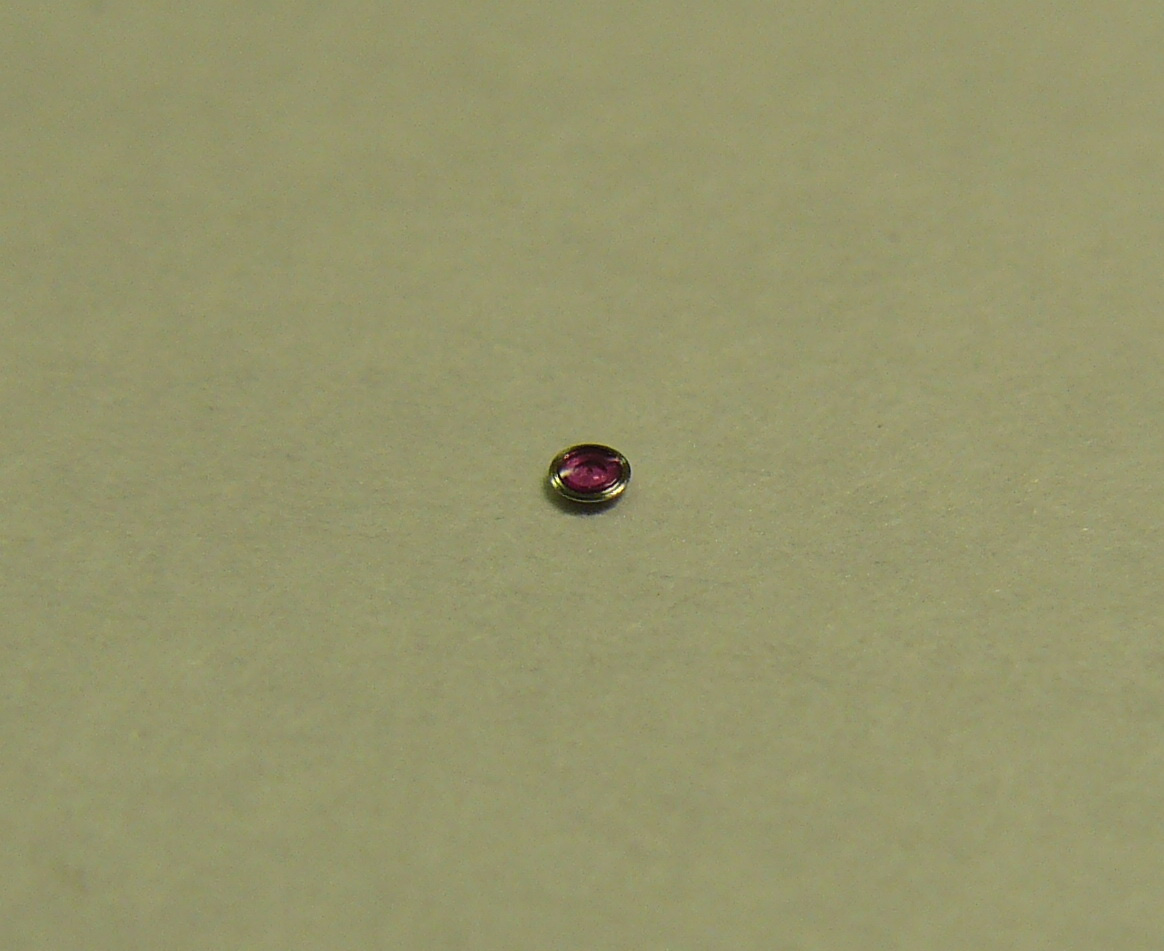

смазка и сборка бушона
Нажмите на изображение для увеличения
Название: P1050921.jpg
Просмотров: 1073
Размер:	211.8 Кб
ID:	549482Нажмите на изображение для увеличения
Название: P1050922.jpg
Просмотров: 988
Размер:	226.9 Кб
ID:	549483Нажмите на изображение для увеличения
Название: P1050925.JPG
Просмотров: 991
Размер:	222.7 Кб
ID:	549484Нажмите на изображение для увеличения
Название: P1050926.jpg
Просмотров: 1034
Размер:	294.9 Кб
ID:	549485
в этом механизме применен непрямой привод минутной стрелки, минутный триб приводится в движение прямо от барабанного колеса большего барабана, как в Ролекс 3135 или JLC889 и 899
Нажмите на изображение для увеличения
Название: P1050909.jpg
Просмотров: 1096
Размер:	317.1 Кб
ID:	549486
крепление ротора тоже довольно интересно: винт не жестко крепит подшипник ротора к мосту, а через пружинящую шайбу и шайбу со сферической поверхностью, то есть при ударах плашмя, благодаря такому креплению ротор будет немного наклоняться, что убережет винт ротора от поломки
Нажмите на изображение для увеличения
Название: P1050932.jpg
Просмотров: 987
Размер:	187.5 Кб
ID:	549487
хорошо видна малая толщина механизма
Нажмите на изображение для увеличения
Название: P1050948.jpg
Просмотров: 1261
Размер:	264.8 Кб
ID:	549488
тестирование механизма на приборе после сборки
Нажмите на изображение для увеличения
Название: P1050954.jpg
Просмотров: 1164
Размер:	318.8 Кб
ID:	549489Нажмите на изображение для увеличения
Название: P1050956.jpg
Просмотров: 1323
Размер:	313.1 Кб
ID:	549490

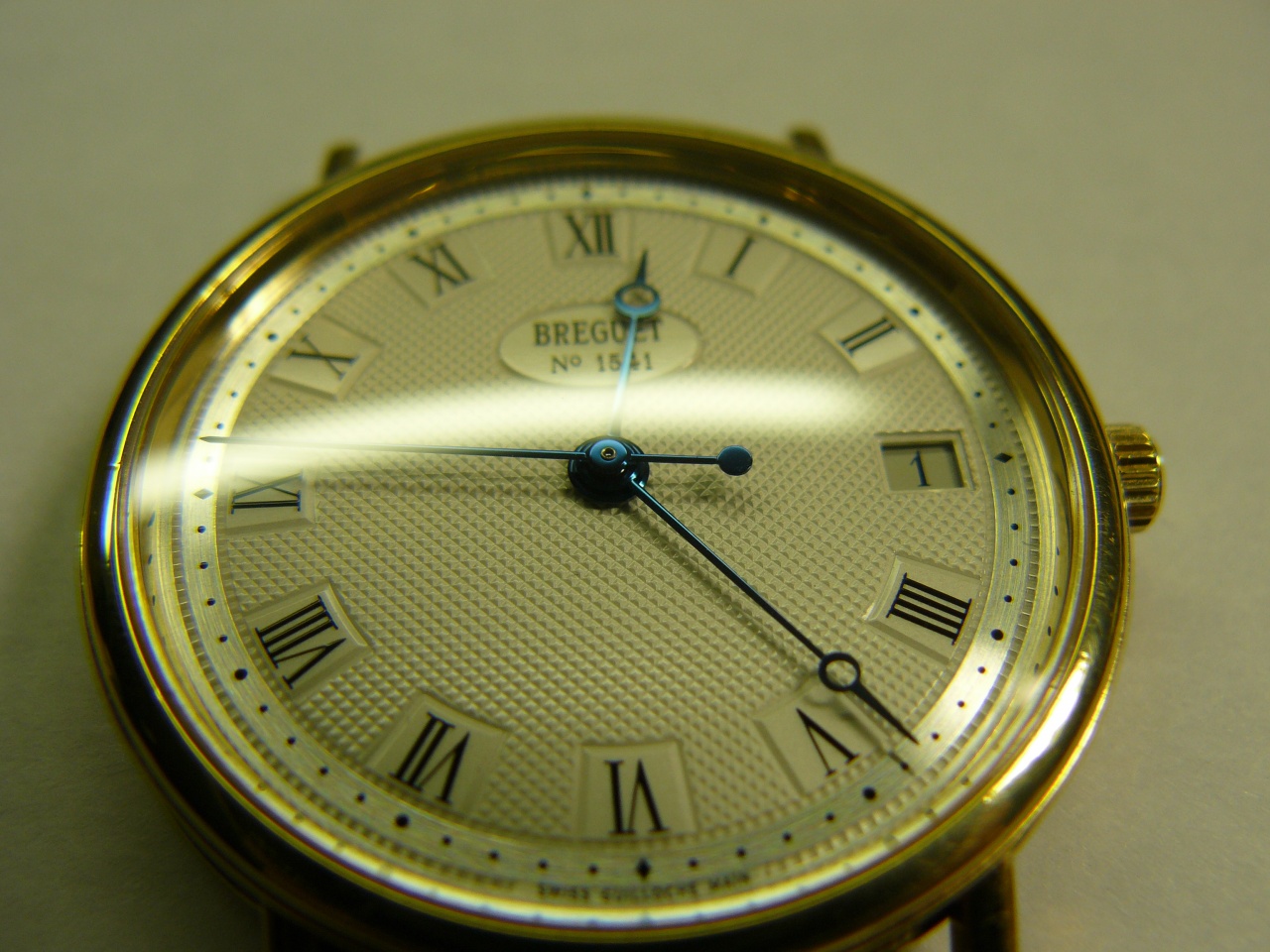

знаменитые вороненые стрелки Бреге
Нажмите на изображение для увеличения
Название: P1050946.jpg
Просмотров: 1397
Размер:	204.9 Кб
ID:	549491
циферблат сделан из золота, покрыт серебром и бесцветным лаком с лицевой стороны
Нажмите на изображение для увеличения
Название: P1050963i.jpg
Просмотров: 1483
Размер:	318.0 Кб
ID:	549492Нажмите на изображение для увеличения
Название: P1050967.jpg
Просмотров: 1563
Размер:	286.2 Кб
ID:	549493
установка циферблата, такое крепление ножек циферблата часто встречается у японских механизмов
Нажмите на изображение для увеличения
Название: P1050975.jpg
Просмотров: 1081
Размер:	210.0 Кб
ID:	549494Нажмите на изображение для увеличения
Название: P1050977.jpg
Просмотров: 1227
Размер:	293.5 Кб
ID:	549495
установка стрелок требует тщательности, малейшее рассогласование будет сразу заметно
Нажмите на изображение для увеличения
Название: P1050979.jpg
Просмотров: 1220
Размер:	346.0 Кб
ID:	549497Нажмите на изображение для увеличения
Название: P1050981.jpg
Просмотров: 1261
Размер:	297.4 Кб
ID:	549498Нажмите на изображение для увеличения
Название: P1050985.jpg
Просмотров: 1167
Размер:	288.2 Кб
ID:	549499Нажмите на изображение для увеличения
Название: P1050988.jpg
Просмотров: 1208
Размер:	221.5 Кб
ID:	549500
окончательная сборка
Нажмите на изображение для увеличения
Название: P1050995.jpg
Просмотров: 1211
Размер:	401.6 Кб
ID:	549504Нажмите на изображение для увеличения
Название: P1050996.jpg
Просмотров: 1152
Размер:	411.6 Кб
ID:	549505Нажмите на изображение для увеличения
Название: P1050999.jpg
Просмотров: 1116
Размер:	342.7 Кб
ID:	549506Нажмите на изображение для увеличения
Название: P1060001.jpg
Просмотров: 1638
Размер:	408.5 Кб
ID:	549507

после репассажа амплитуда вернулась в норму и дата стала переключаться отлично
Нажмите на изображение для увеличения
Название: P1060011.jpg
Просмотров: 1243
Размер:	239.5 Кб
ID:	549508Нажмите на изображение для увеличения
Название: P1060016.jpg
Просмотров: 1358
Размер:	295.5 Кб
ID:	549509
Нажмите на изображение для увеличения
Название: P1060004.jpg
Просмотров: 1682
Размер:	326.3 Кб
ID:	549510Нажмите на изображение для увеличения
Название: P1060006.jpg
Просмотров: 1152
Размер:	296.2 Кб
ID:	549511

также:
обзор механизма Восток 2409 http://forum.watch.ru/showthread.php?t=191137
Ответить с цитированием
Эти 143 пользователей сказали Спасибо! Dima343 за это сообщение:
300park (09.11.2016), Agriz (26.10.2013), Alek (26.10.2013), Alex DDD (13.03.2014), Alexmagic (10.07.2014), alfia (20.03.2014), AMG (26.10.2013), Amigoos (30.03.2014), andreyko76 (19.02.2019), AndRX45 (26.10.2013), ANOTA (28.07.2014), Arikos (26.10.2013), aspnet (27.05.2019), babangida (18.04.2017), Baggio (20.03.2014), bellachao (26.10.2013), Best Frend (19.03.2014), bimold (17.09.2019), Bogodar (15.12.2020), BOSS (27.03.2014), chernoekote (14.03.2014), Delusion (27.01.2015), dmitriy ed (03.11.2013), Dmitry1982 (02.11.2016), Dr.Vadim (28.10.2014), Dracula (17.03.2014), DrDavidLivesey (11.02.2015), Dtorubar (09.03.2014), Dwatch (27.10.2013), elsapo (25.12.2014), EM89 (14.03.2014), Eric1987 (21.08.2020), evgeniymax (23.09.2014), Farmazon (27.12.2014), filipp mw (31.10.2013), GardokATC (18.03.2014), Gilzar (05.11.2016), GiovAr (02.11.2016), Grey Goose (30.10.2016), gromm (06.11.2013), hvk73 (14.07.2014), iChance (09.08.2014), IvaTaras (20.01.2018), izatis (26.10.2013), K0teik0 (27.01.2016), KALJAN (13.03.2014), kenv11 (28.10.2014), Keytujd (26.10.2013), kolgen (26.10.2013), Konstantin Sang (01.07.2014), konstantin.ao (09.03.2014), kosyachok (09.03.2014), Krisz (31.10.2013), Laguna (31.10.2013), Lemoran (08.01.2015), leordn (05.04.2014), lesovik (26.10.2013), lng (26.10.2013), Mafia manufacture (26.10.2013), mancino (26.10.2013), marko (18.03.2014), MasterBanker (26.10.2013), mds (31.10.2013), MelnikovA (30.06.2017), Men Ar (18.03.2014), Minihare (07.04.2015), mirror (18.03.2014), Misha92 (14.09.2015), MKurbatov (05.04.2021), Mortiis (28.10.2013), mssnger (19.05.2014), MVV (12.08.2015), MXL4 (26.10.2013), Nakim (18.03.2014), Neurohirurg (31.10.2013), neva (26.10.2013), nomorewar (08.03.2014), Olena (20.03.2014), ongelooflike (11.09.2014), optokuppler (29.10.2022), Opus (24.07.2014), Orville (26.10.2013), PaulZ (18.03.2014), PDV888 (05.11.2015), Permidal (30.03.2014), Popeye78 (01.05.2014), portnoy (02.11.2016), rallyeman (14.03.2014), rc30 (20.09.2014), Red devil (19.03.2014), Reich (31.10.2013), Rival 75 (02.11.2013), Rivaldo (10.08.2021), Rom242 (22.11.2015), Rubar (31.10.2013), SacredSv (09.12.2014), saenko (06.07.2015), Sakibekov Ruslan Aktau KZ (14.02.2015), Samwell (17.02.2015), SanyaChitinsky (12.09.2014), SBV1 (08.10.2014), scartyp (09.09.2015), Semga (27.10.2013), Sergey1971 (31.10.2013), sfiesta (14.03.2014), shokk1991 (11.02.2016), sib (11.03.2014), siealex (13.03.2014), Slepoy (26.10.2013), sonirk (25.03.2014), Sportster (11.09.2014), ssvukr (15.10.2015), Stanislavchik (31.10.2013), strpol (17.09.2016), terex (17.04.2018), terry82 (09.03.2014), toyo50 (15.12.2020), tutejszy (27.11.2016), Uchenik (26.10.2013), ujeans (26.10.2013), ultarior (18.03.2014), umnik nn (31.10.2013), Venator (29.02.2016), VGA240x320 (13.05.2015), victor_12 (10.03.2014), Vipertkm (25.07.2016), VitalzR (20.06.2014), vshmatkov (11.09.2014), walther79 (01.01.2015), YasenPepper (31.10.2013), Zeyger (10.02.2016), ZohanZohan (08.11.2013), zorkiy sov (13.07.2016), Андрей Бабанин (26.10.2013), Андрей Крукович (26.10.2013), Андрей Ф (13.09.2014), БелыйПарс (29.03.2014), Гена Бобков (22.03.2014), магурo (31.10.2013), Спецправо (26.10.2013), Сыромятников Александр (26.10.2013), Тарас Кучеренко (09.03.2014), Француз (31.10.2013)
  #2
Старый 26.10.2013, 04:35
Аватар для Mafia manufacture
Mafia manufacture Mafia manufacture вне форума
Moderator

Регистрация: 22.10.2008
Адрес: Москва
Сообщений: 6,142
Сказал(а) спасибо: 7,415
Поблагодарили 7,088 раз(а) в 2,500 сообщениях
Спасибо за обзор , как всегда интересно и познавательно !
А какая функция у этой пластины ( обвёл жёлтым цветом ) поднимать опускать колесо выводя из сцепления при ручном - автоматическом заводе ?
Миниатюры
Нажмите на изображение для увеличения
Название: P1050869h.jpg
Просмотров: 900
Размер:	116.0 Кб
ID:	549542
__________________
Новичкам - желательно знать о часах: "Дым и зеркала" - словосочетание, означающее на сленге "нечестное представление реальных функциональных возможностей http://forum.watch.ru/showpost.php?p...3&postcount=13
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Mafia manufacture за это сообщение:
MoonlightChild (13.09.2014), tutejszy (27.11.2016)
  #3
Старый 26.10.2013, 04:58
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 11,449
Сказал(а) спасибо: 2,490
Поблагодарили 16,029 раз(а) в 5,846 сообщениях
эта пластина прижимает плавающее колесо в нужном месте так, что при ручном заводе оно сдвигается в нужном направлении и входит в зацепление с передаточным колесом завода
без пластины это плавающее колесо входило бы в зацепление только при определенном положении корпуса в пространстве, и не сразу
Нажмите на изображение для увеличения
Название: Безымянный.jpg
Просмотров: 639
Размер:	53.7 Кб
ID:	549550
Ответить с цитированием
Эти 9 пользователей сказали Спасибо! Dima343 за это сообщение:
Bogodar (15.12.2020), Mafia manufacture (26.10.2013), Maksuha (05.05.2019), Neurohirurg (31.10.2013), Orville (26.10.2013), Red devil (19.03.2014), strpol (17.09.2016), Uchenik (26.10.2013), zorkiy sov (13.07.2016)
  #4
Старый 26.10.2013, 12:49
Аватар для MasterBanker
MasterBanker MasterBanker вне форума
Форумчанин

Регистрация: 13.10.2007
Адрес: Rus/Ukr
Сообщений: 616
Сказал(а) спасибо: 1,555
Поблагодарили 1,094 раз(а) в 307 сообщениях
Спс за обзор
__________________
Misdirection
Ответить с цитированием
Этот пользователь сказал Спасибо! MasterBanker за это сообщение:
Dima343 (26.10.2013)
  #5
Старый 26.10.2013, 14:10
Agriz Agriz вне форума
Форумчанин

Регистрация: 30.03.2010
Адрес: Россия
Сообщений: 2,504
Сказал(а) спасибо: 3,013
Поблагодарили 6,764 раз(а) в 1,784 сообщениях
Цитата:
Вложение 549467
Дима, Вам надо быть педагогом Умеете очень толково и просто объяснять, это не каждому дано.
__________________
“Without liberty, life is a misery.” – Andrew Hamilton
Ответить с цитированием
Эти 4 пользователей сказали Спасибо! Agriz за это сообщение:
Dima343 (26.10.2013), loststar (19.01.2015), Rishat (15.12.2020), zorkiy sov (13.07.2016)
  #6
Старый 31.10.2013, 00:53
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,393
Сказал(а) спасибо: 2,538
Поблагодарили 7,977 раз(а) в 5,774 сообщениях
Что это на приборе на последнем фото? Баланс неточно уравновешен?
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #7
Старый 31.10.2013, 01:08
Аватар для Dima343
Dima343 Dima343 вне форума
Форумчанин

Регистрация: 29.03.2012
Адрес: Украина, Киев
Сообщений: 11,449
Сказал(а) спасибо: 2,490
Поблагодарили 16,029 раз(а) в 5,846 сообщениях
а что не так на графике? отдельные точки - микрофон поймал какой-то внешний шум
баланс нормально уравновешен как для не хронометрированного механизма
Ответить с цитированием
Этот пользователь сказал Спасибо! Dima343 за это сообщение:
zorkiy sov (13.07.2016)
  #8
Старый 09.03.2014, 20:37
Аватар для Тарас Кучеренко
Тарас Кучеренко Тарас Кучеренко вне форума
Moderator

Регистрация: 08.03.2009
Адрес: Украина. Донецкая обл. Краматорск.
Сообщений: 14,809
Сказал(а) спасибо: 68,454
Поблагодарили 82,669 раз(а) в 9,566 сообщениях
Замечательный обзор! С огромным интересом все прочитал-посмотрел. Дмитрий, спасибо большое!
__________________
Мир всем!
Ответить с цитированием
Эти 2 пользователей сказали Спасибо! Тарас Кучеренко за это сообщение:
Dima343 (09.03.2014), EM89 (14.03.2014)
  #9
Старый 14.03.2014, 01:23
Аватар для EM89
EM89 EM89 вне форума
Форумчанин

Регистрация: 01.10.2013
Адрес: Краснодар, Россия
Сообщений: 674
Сказал(а) спасибо: 6,207
Поблагодарили 2,485 раз(а) в 326 сообщениях
Дмитрий, спасибо огромное за такой интересный и подробный отчет красивых часов! Не знаю, почему я раньше не замечал эту тему Спасибо!
Ответить с цитированием
Этот пользователь сказал Спасибо! EM89 за это сообщение:
Dima343 (14.03.2014)
  #10
Старый 18.03.2014, 08:29
Nakim Nakim вне форума
Форумчанин

Регистрация: 27.09.2013
Адрес: Поволжье
Сообщений: 804
Сказал(а) спасибо: 1,249
Поблагодарили 902 раз(а) в 211 сообщениях
Отличный обзор! Можете если это возможно показать каким инструментом вы снимаете стрелочки ? Подкладываете под циферблат чтобы нибудь или нет ? Работаете в напальчниках или стараетесь работать только пульцгольцем ?
У меня как у новичка главная боязнь это следы на циферблате,стрелках и механизме,которую хочется раз и навсегда победить) А у вас тут отличный пример хорошей работы. Достигнуть бы когда нибудь такой уровень
Ответить с цитированием
Этот пользователь сказал Спасибо! Nakim за это сообщение:
Dima343 (18.03.2014)
Ответ


Быстрый переход

Похожие темы
Тема Автор Раздел Ответов Последнее сообщение
Обзор часов Casio DW-5600MS-1 Akuji Casio 1 21.07.2010 14:38
Обзор механизма Breguet Classique 3910 Cal. 530 Augusta Статьи и литература о ремонте часов 0 14.06.2009 18:49


Часовой пояс UTC +3, время: 02:50.
