замена ограничительного штифта анкерной вилки

[Anth]

что то не нашел в поиске.

был выгнут штифт (кем то до).
я хотел поправить его, но он обломился.

правильно ли я понимаю, что нужно:
1. высверлить отверстие точно в месте нахождения старого штифта, например, при помощи Reamer из набора Seitz, диаметром на 1/100 меньше чем новый штифт.
2. запрессовать новый штифт.

[siealex]

Штифты во многих моделях имеют более широкое основание, это надо учитывать.

[nevenbekriev]

Обычно не приходится сверлить, а нужно остаток штифта выбить при помощи потанса. Посадка - от циферблата. Основание штифта толстое и несколько на конус. Потом нужно сделать новый штифт точением на станке.

[Андрей Крукович]

Сообщение от Anth

был выгнут штифт (кем то до).
я хотел поправить его, но он обломился.

Перед поправкой и сгибанием, надо убедиться что это деталь работает неправильно и только потом подгибать.


Теоретически эти штифты должны быть ровные, но в советских часах их гнут еще на заводе. Почти на всех сов.часах штифты гнутые.
Впрочем и прокладочной фольги под мостом баланса быть не должно, а иногда её напихано несколько слоев.

[Valdo Grois]

Сообщение от Андрей Крукович

...Впрочем и прокладочной фольги под мостом баланса быть не должно, а иногда её напихано несколько слоев.

С прокладочной фольгой было несколько смешных моментов. иногда при разборке тоже обнаруживал её в несколько слоёв, но после чистки и полировки деталей, а также сборки механизма не подкладывая прокладочную фольгу удалось устанавливать баланс в норму и добиваться хорошего не тормозящего хода....

[nevenbekriev]

Сообщение от nevenbekriev

Обычно не приходится сверлить, а нужно остаток штифта выбить при помощи потанса. Посадка - к циферблату. Основание щифта толстое и несколько на конус. Потом нужно сделать новый штифт точением на станке.

http://forum.watch.ru/attachment.php...1&d=1429162546

[Anth]

Сообщение от nevenbekriev

http://forum.watch.ru/attachment.php...1&d=1429162546

Благодарим, Невен, сега всичко е ясно!

и практика на токарном станке мне не помешает!
фото покажу, что получилось.

[Душан Грујић]

Доброе утро, Антон!

Сообщение от Anth

был выгнут штифт (кем то до). я хотел поправить его, но он обломился.

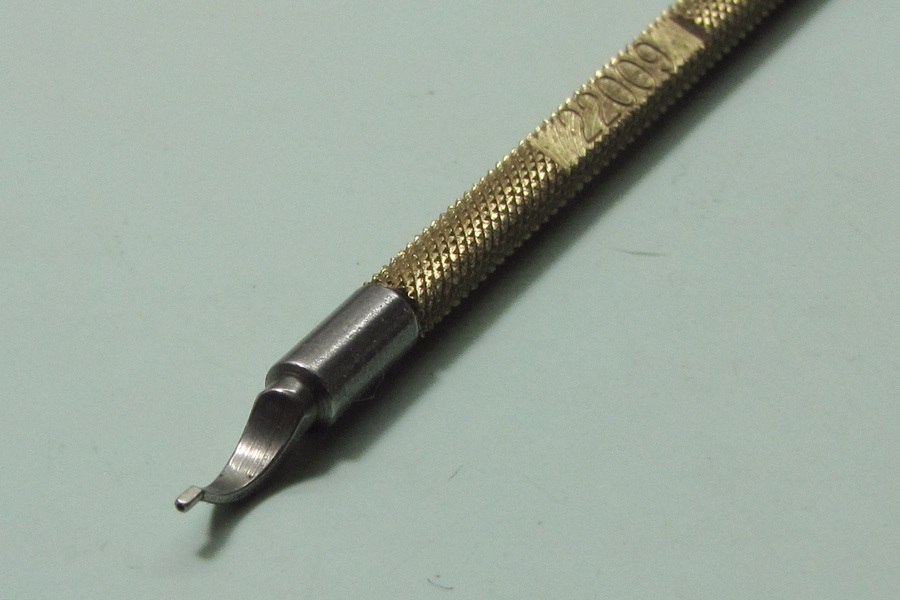

Для предотвращения повреждения ограничительных штифтов существует небольшой инструмент, который может быть использован для юстировать штифты без разборки механизма. Его можно либо купить, или изготовить самостоятельно.

Сообщение от Андрей Крукович

Перед поправкой и сгибанием, надо убедиться что это деталь работает неправильно и только потом подгибать.

Полностью согласен, чаще всего штифты должны быть не скорректированы снова.

Сообщение от Андрей Крукович

Теоретически эти штифты должны быть ровные, но в советских часах их гнут еще на заводе.

Не только в советских часах.


Антон, не пытайтесь ремонтировать, если явно не сломано!

С уважением, Душан.

[lng]

Если часы срветские, то можно и не точить, а подобрать другой штифт с донора.

[Anth]

Сообщение от lng

Если часы срветские, то можно и не точить, а подобрать другой штифт с донора.

Эта идея пришла сразу после схемы Невена. просто и времени жаль, это невосполнимые ресурс, и на токарном учиться нужно.
