На заметку тем, кто меняет смд-транзистор в часах, ставя на замену выпаянный из какой-нибудь платы и не знает, где у него коллектор, а где эмиттер и где в этом всём база.

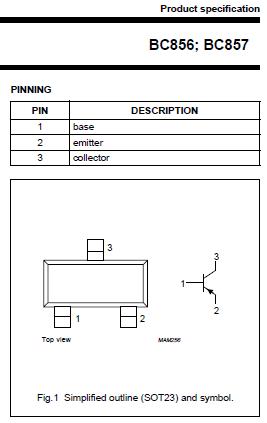

Смотрим на рисунок из даташита.
Как правило, в большинстве транзисторов 1- база Б, 2- эмиттер Э, 3 - коллектор К. Как правило, чаще попадаются транзисторы структуры NPN.
Берём транзистор, ставим красный щуп мультиметра (прибор включен на соответствующем положении) на вывод базы, черным (СОМ общим) щупом тыкаем в оставшиеся два вывода. Если прибор покажет сопротивление на каждом из них, то перебрасываем щупы, черный на базу, красным тыкаем. Если прибор показывает бесконечное сопротивление, то: 1) транзистор структуры NPN, 2) его переходы база-коллектор и база-эмиттер исправны.
В качестве контрольного выстрела тыкаем щупами в выводы коллектора и эмиттера, затем перебрасываем щупа и снова туда тыкаем. В обоих случаях, если прибор показал бесконечное сопротивление, то транзистор исправен. Ежели нет, то откладываем транзистор в сторону.
В посте выше, на первой фотке видна бумажка.
Первые две строки:
КР Б NPN
Ч Б PNP
Это значит, что если красный щуп мультиметра на базе тестируемого транзистора, то транзистор структуры NPN, если чёрный щуп на базе, то PNP.
В последней строке на бумажке написано БК < БЭ .
Это значит, что показываемое мультиметром во время проверки p-n -переходов сопротивление перехода БК меньше сопротивления БЭ, пусть и чуть-чуть иногда (единицы ом), но как правило. Соответственно, там где меньше и будет коллектор.
Базу исправного транзистора можно отыскать и не имея представления, где она примерно расположена. Ставим один щуп на любой вывод. Другим щупом тыкаем в остальные выводы и если на этих выводах прибор покажет сопротивление, то под первым щупом и будет база. Если нет, то переставляем первый щуп на другой вывод и повторяем процесс, возможно меняем щупы местами.
Если сопротивления переходов БК, БЭ, КЭ незначительны (несколько ом), ноль, десятые доли ома, то они пробиты и транзистор не исправен.
Сопротивление КЭ всегда должно быть бесконечным.
Сопротивление БК, БЭ в одном из положений щупов всегда должно быть бесконечным.
|
