ЖКИ мажет мимо сегментов

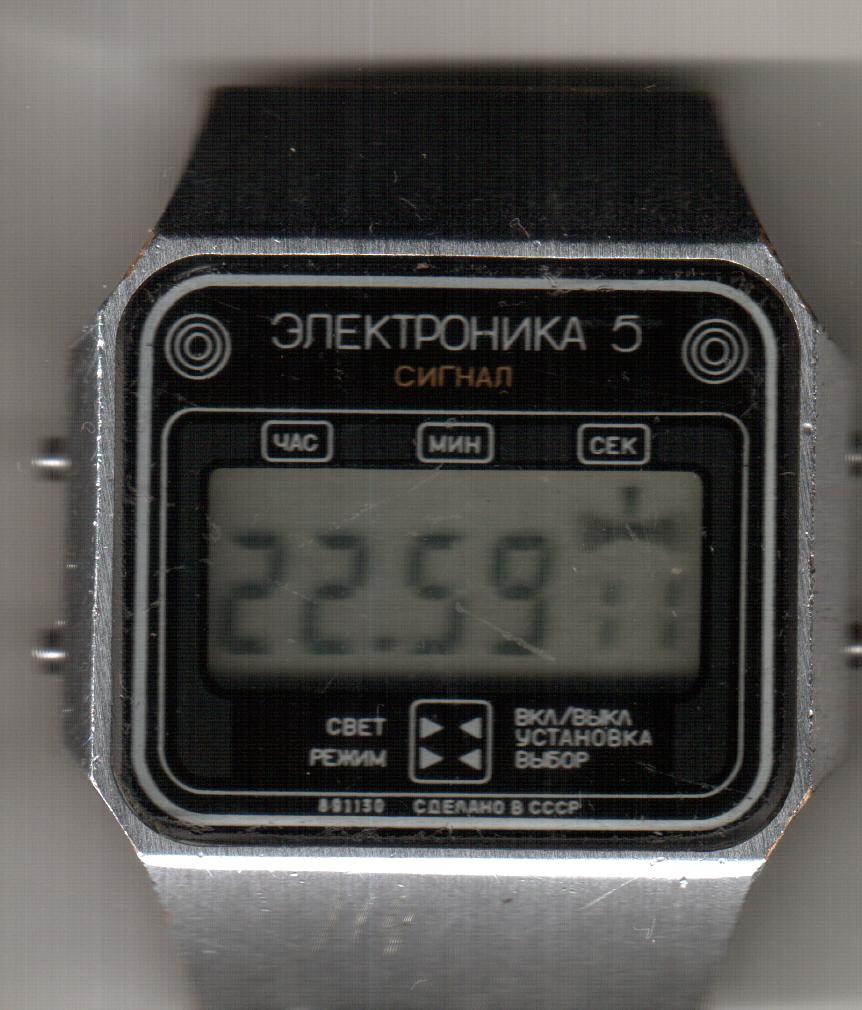

Собственно, на скане всё видно, несмотря на плохую четкость. Дисплей замазывает пространство между сегментами и вокруг них черным. Также мажет черным вдоль дорожек на сегменты. Особенно это проявляется, когда отображается цифра 8. Если кто-то подумает, что мажет сканер - в соседней теме (цифры на стекле) скан часов с исправным дисплеем. Сталкивался ли кто-то с такой проблемой?

Точно с таким проявлением неисправности не сталкивался, но, думаю, что ЖКИ приказал долго жить.

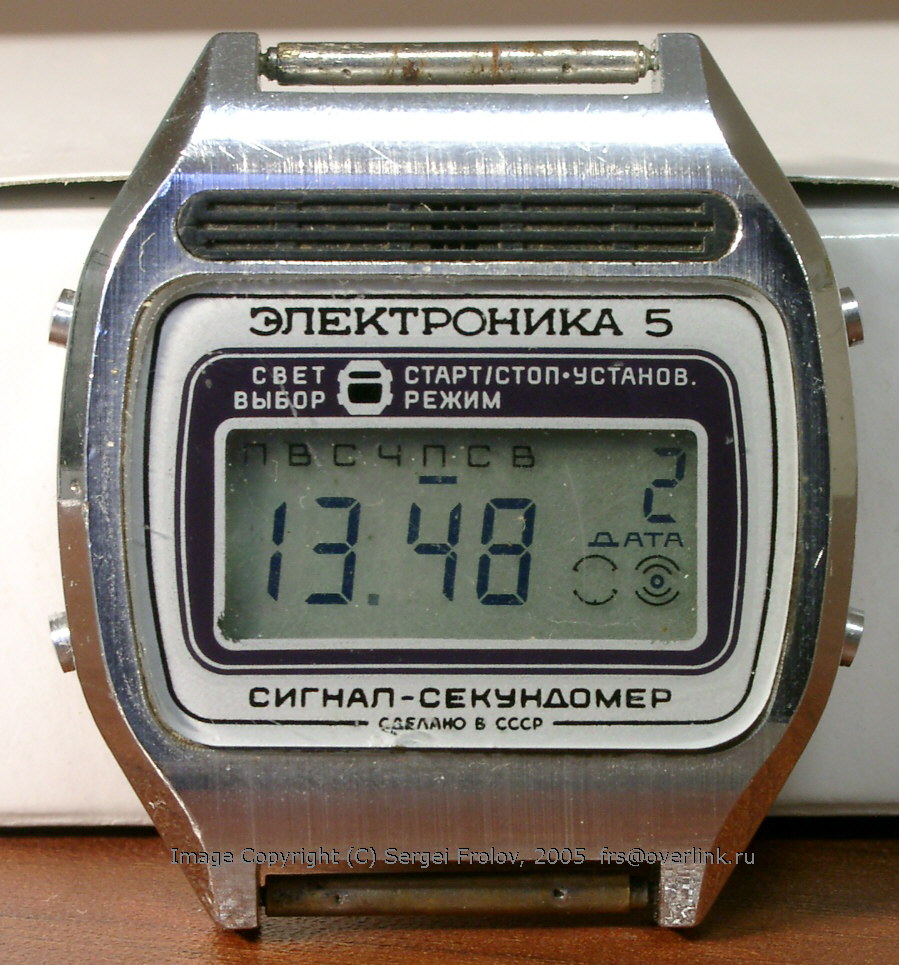

Кроме того, налицо несоответствие корпуса часов и модуля. На Вашей фотке корпус от модели 5-209,
Вложение 179476

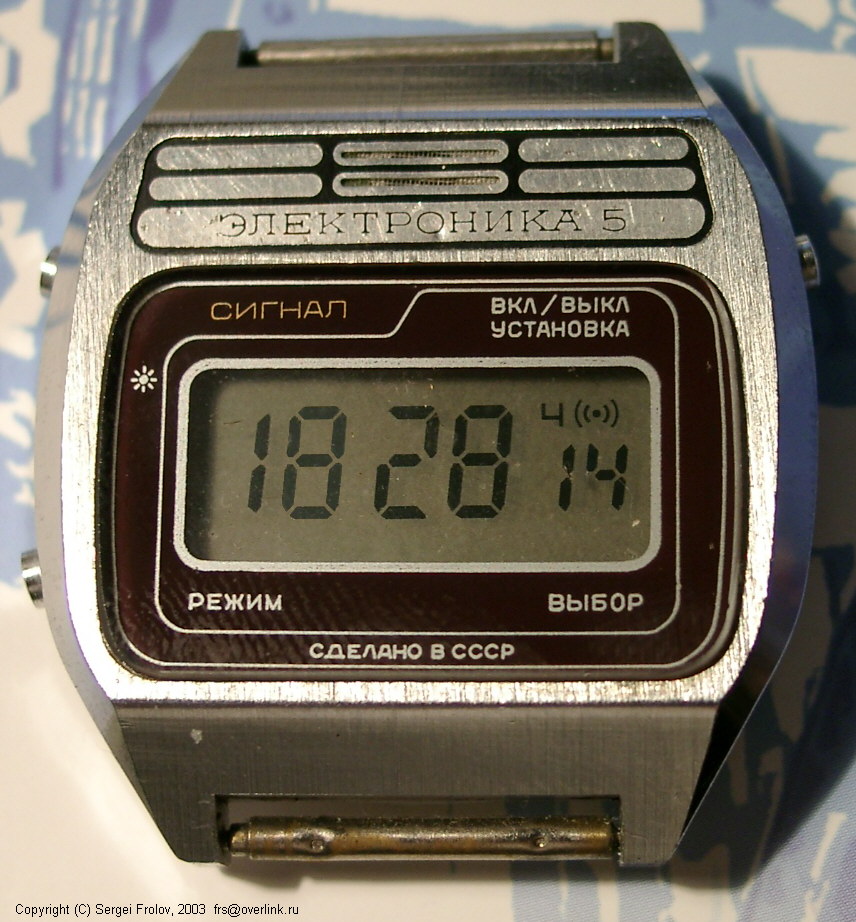

а модуль, похоже, от 208-й модели.
Вложение 179477.
В ней нет календаря и секундомера, как на 209-й модели.

Повезло вам. С чем-то подобным приходилось сталкиваться, причём учинённым собственными руками. Подавал сигналы на ЖКИ китайских калькуляторов, играясь с напряжением. При 10-12В цифры становились очень черными, слегка расплывчатыми и при этом начинали отображаться черным дорожки ведущие к сегментам.

Да, корпус от 209, подходящий еще не нашёл. Напряжение питания как раз нормальное. А вот ток потребления в два-три раза больше нормы.

Ну что Вам посоветовать. Нужно искать донора.

Да, кстати, если я не ошибаюсь, дисплеи у этих моделей взаимозаменяемы.
Вложение 179552 Вложение 179553
Проверьте на всякий случай по разводке дорожек этих ЖКИ. Если мой склероз меня не подвёл, то вот Вам и донор. По крайне мере уже можно будет определиться с тем, что неисправно, плата или дисплей. Думаю, что всё-таки дисплей.

А что по напряжению на ЖКИ творится? Осциллографом ткните. Вдруг там :eek: выбросы (всплески) какие.
Вот по быстрому для начала - с чем едят жки http://forum.easyelectronics.ru/view...hp?f=14&t=6216 и http://www.gaw.ru/html.cgi/txt/doc/m...430x4xx/18.htm
Но лучше подкинуть заведомо исправный ЖКИ, чем устраивать танцы с КИП.

Микросхема заведомо исправна - проверял подстановкой с другого экземпляра.
Совершенно правильно. На другом экземпляре поменял именно так - был разбит вдребезги.

Ну, значит, остаётся только ЖКИ.
