Циферблат -- печатная плата


Доброе время суток.

Хочу поделиться моими результатами в конструировании и изготовлении циферблата.

Вложение 3844257 Вложение 3844258 Вложение 3844259

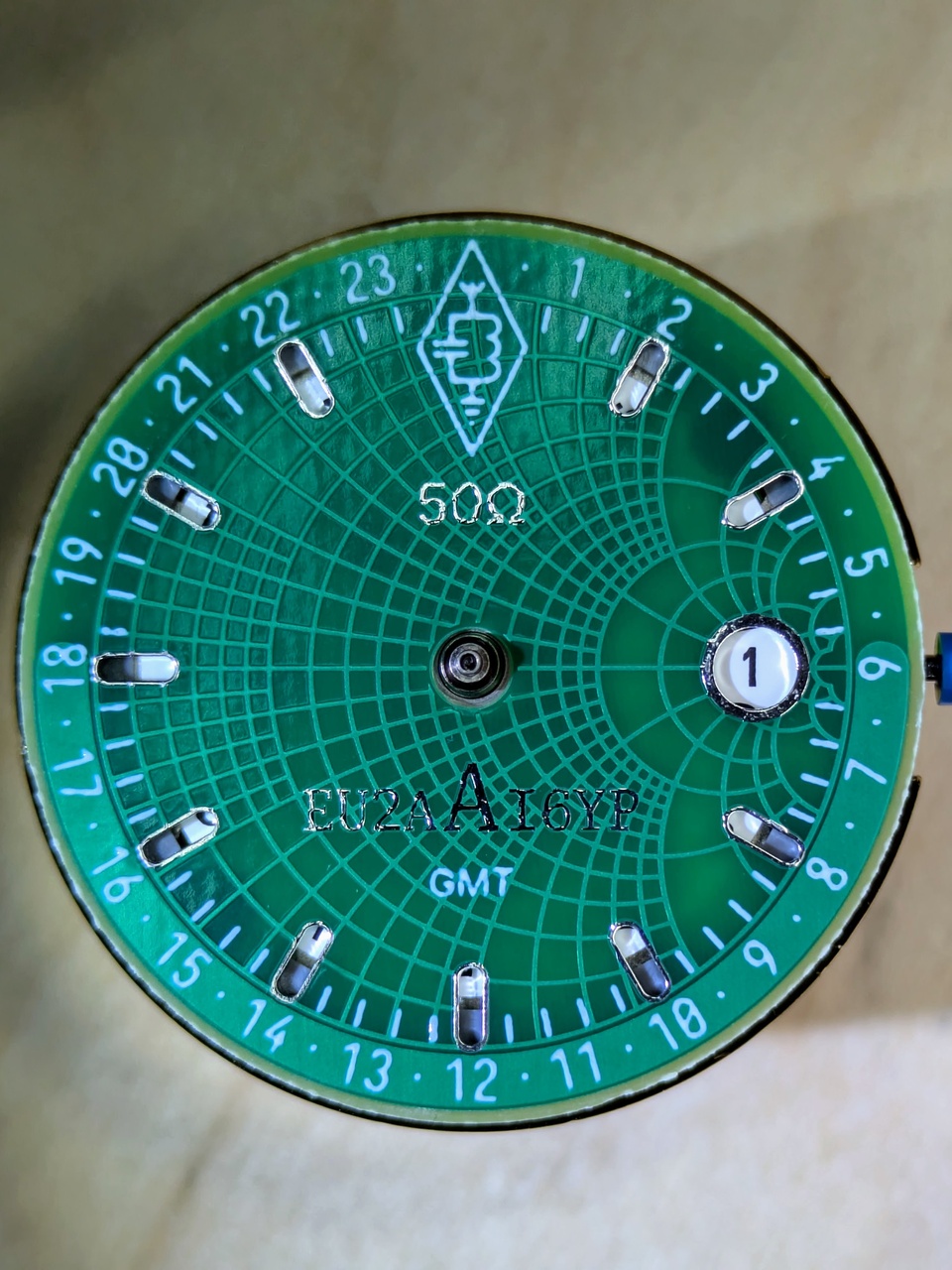

Циферблат спроектирован с использованием программы проектирования электронных печатных плат KICAD. Изготовлен по стандартному двух-слойному процессу на текстолите 0.5mm. Диаметр 33.8mm, ножки под механизм NH34.
Люминофор наносил от руки в сквозные переходные отверстия.

Тема дизайна -- Радио, Связь, Радиолюбительская техника.
Текстура: Диаграмма Вольперта — Смита : https://ru.wikipedia.org/wiki/%D0%94...B8%D1%82%D0%B0

Хотя платы имеют много стандартных цветов, остановился на самом распространённо -- зелёном.

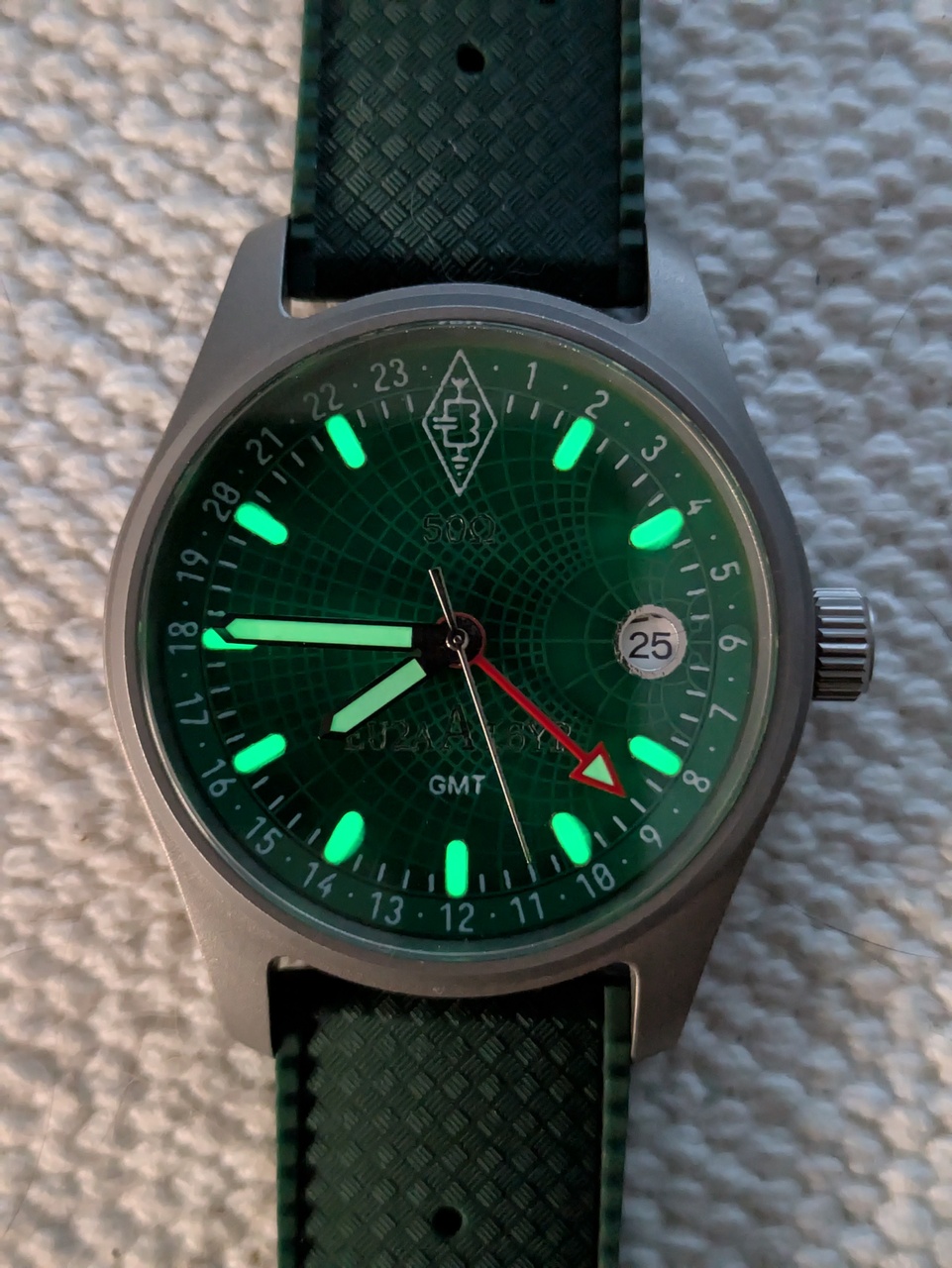

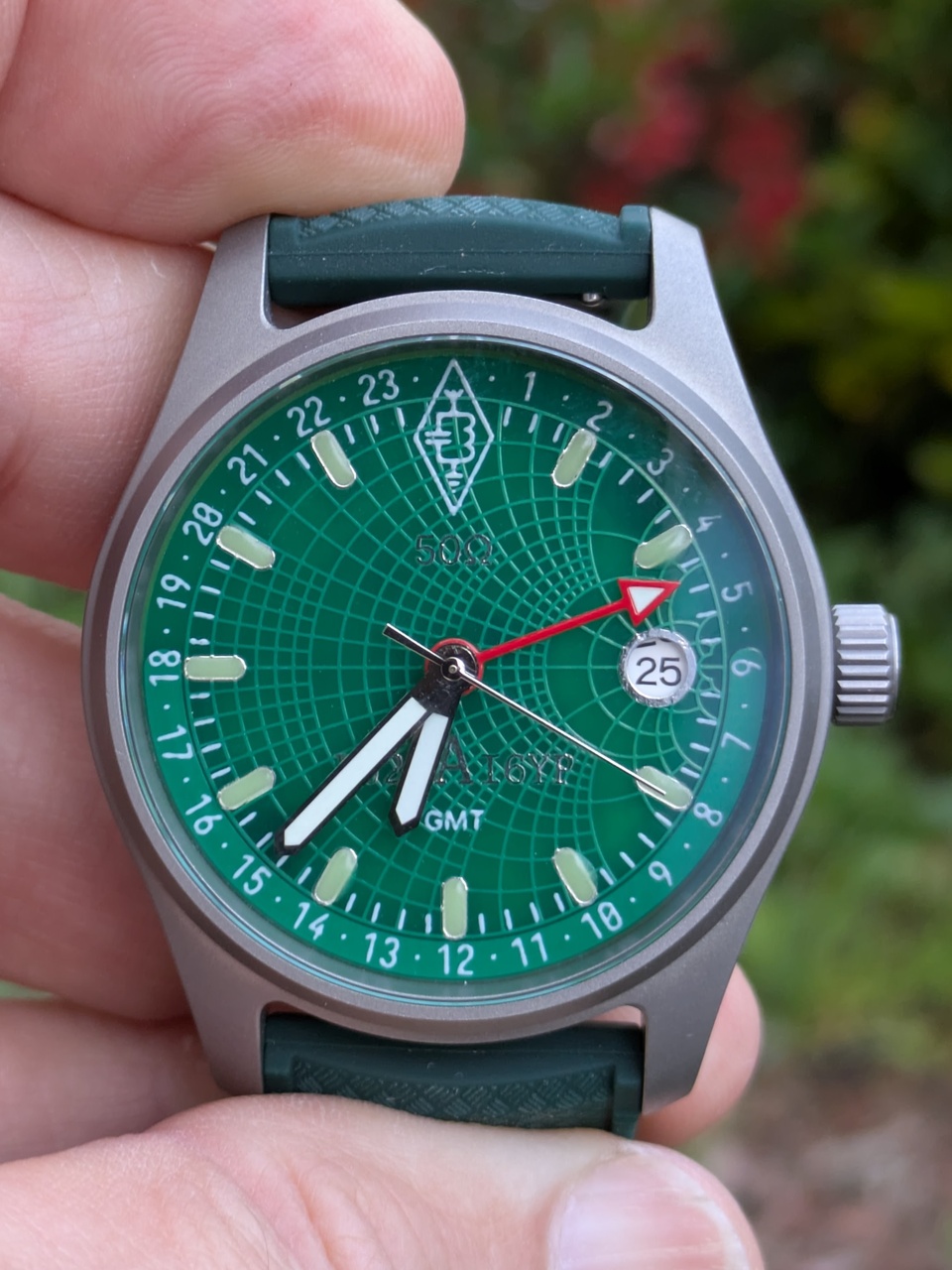

На фото показано с установкой в 39mm титановом корпусе с Алиэкспресс.

Код дизайн открытый : https://github.com/AI6YP/watch

Я не ншёл подходящего раздела для обсуждения самодельных циферблатов, поэтому пишу в общий. Буду рад любым отзывам и рекомендациям.

--Алексей

Симпатично.

Да.мне тоже понравилось

Интересная попытка.
Тема про циферы тут

Учитывая огрехи первой версии, запустил в производство вторую версию.

Вложение 3844508

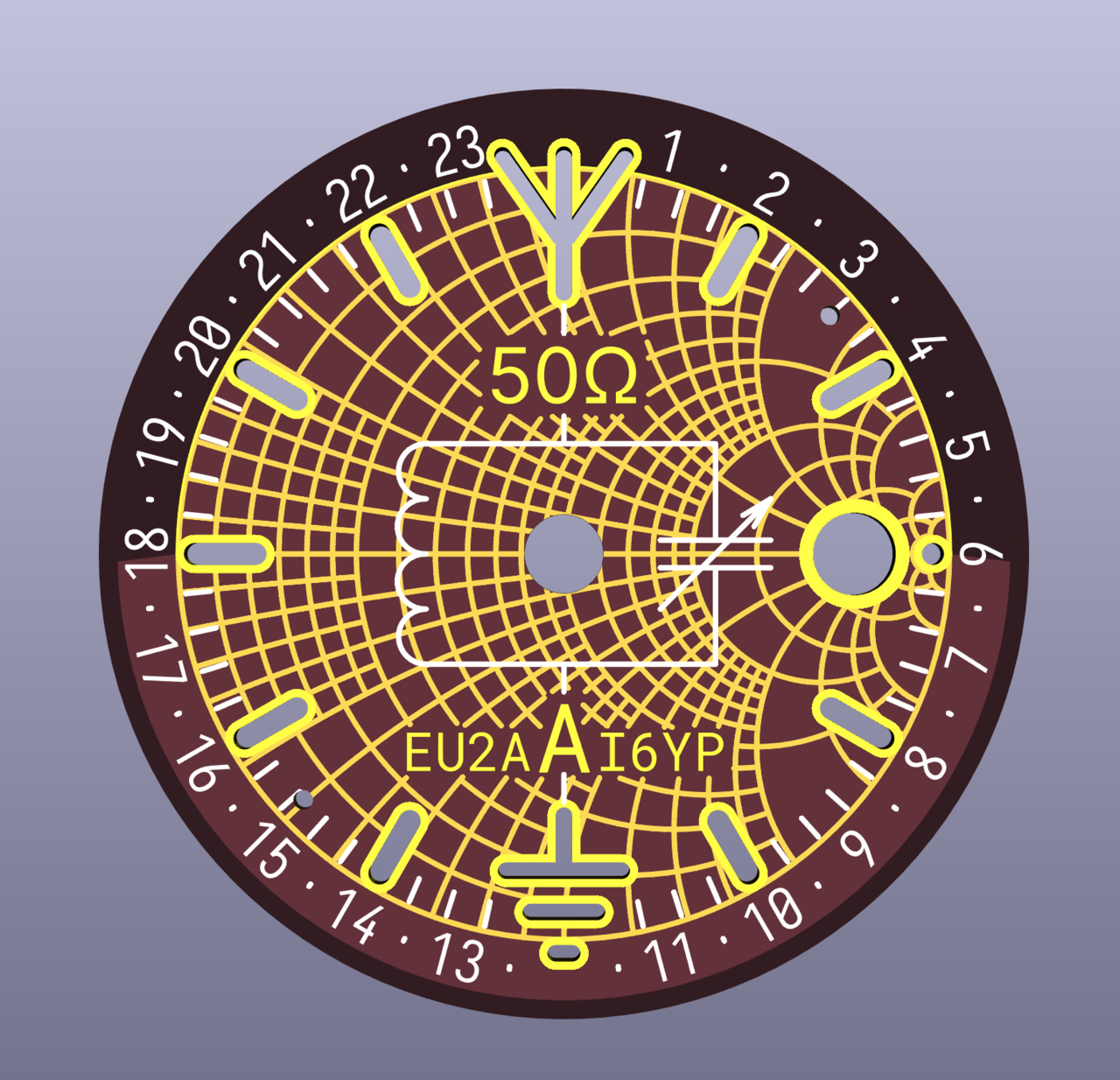

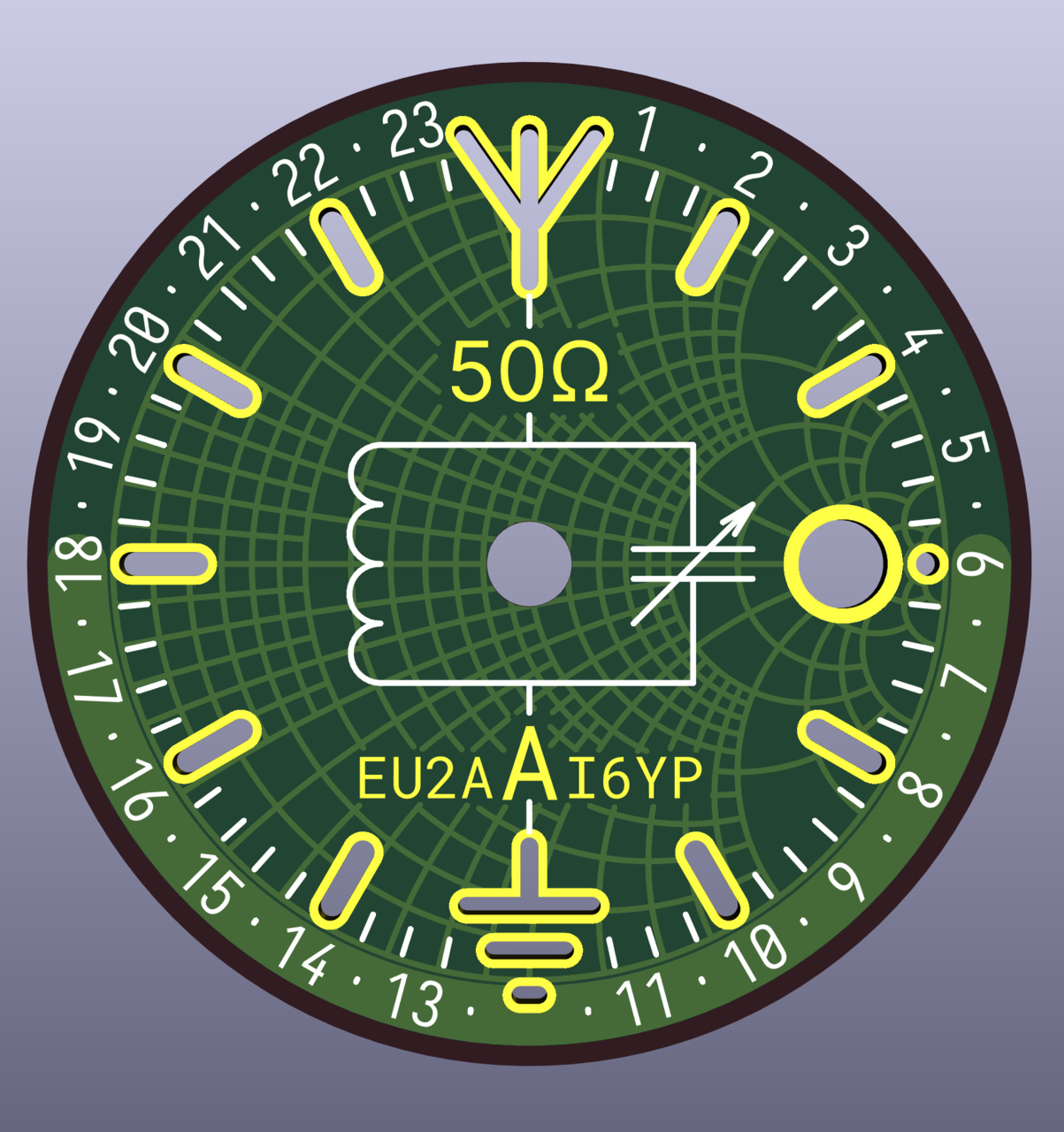

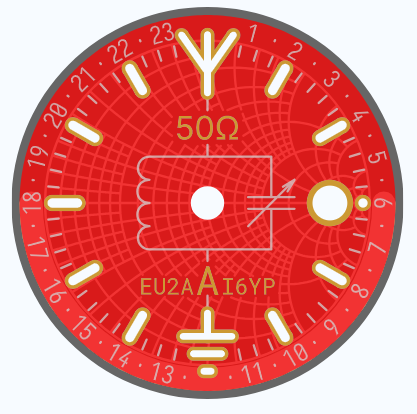

Добавил сквозную метку "антенна" на 12 часах метку "заземление" на 6, и меленькую точку за датой на 3. Это всё будет люминисцировать. Увеличил шрифт надписей и добавил LC цепочку на весь циферблат. Посмотрим, как справится производство и как будет выглядеть живьём.

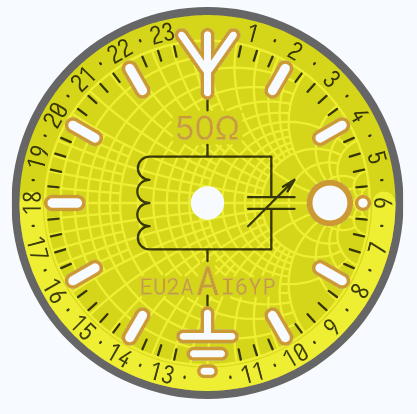

Фабрика позвляет делать печатные платы с разным цветом маски. Зелёный самый популярный. Какой вам нравится? Я хочу заказать пару на пробу.
Вложение 3845215 Вложение 3845216 Вложение 3845217 Вложение 3845218 Вложение 3845219 Вложение 3845220 Вложение 3845221

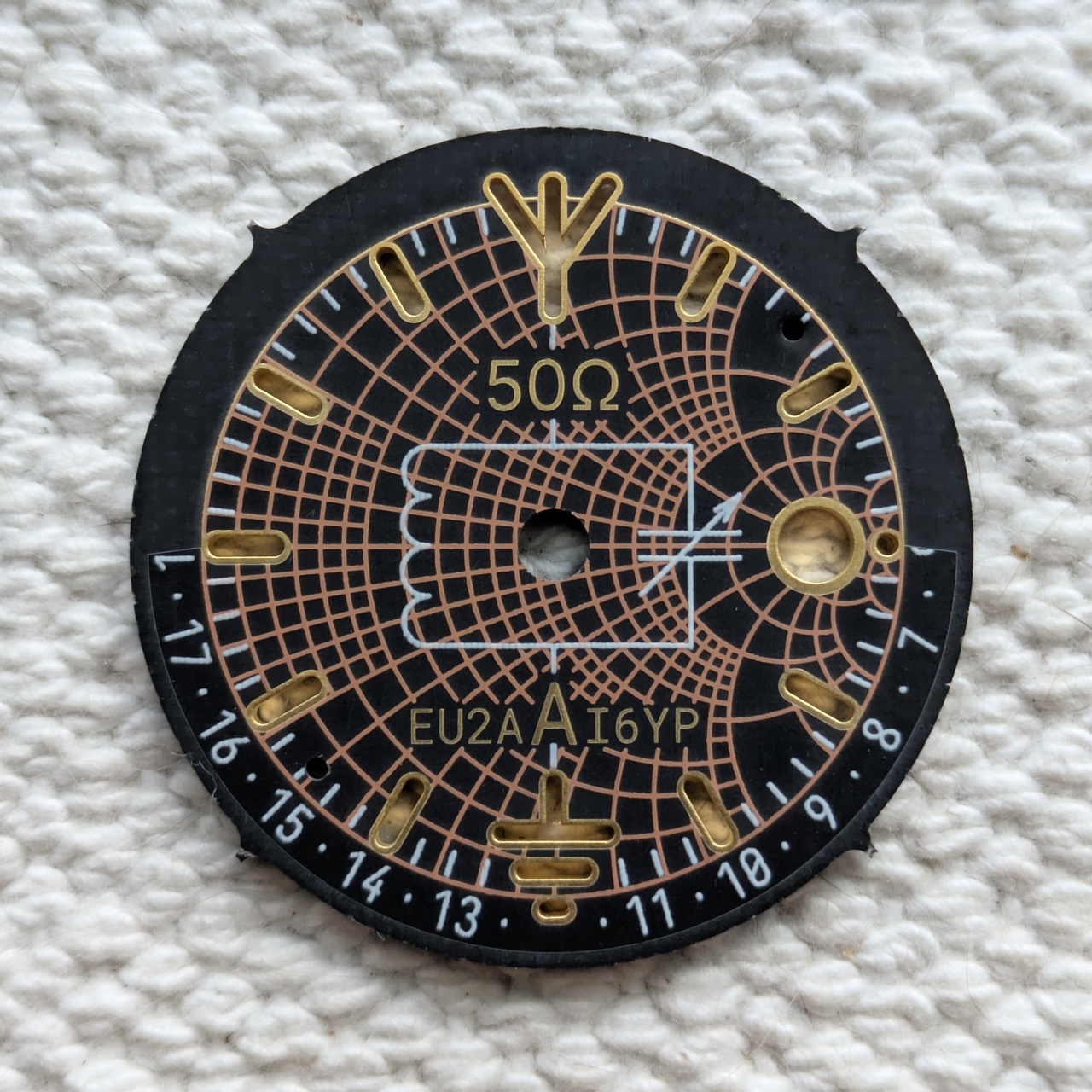

Вот получил вторую версию циферблата на чёрном текстолите, позолоченной метализацией и полупрозрачной лаковой маской. Чутка просчитался с белой шелкографией на ночной части цифр. Толщина 1.6мм. Придётся спиливать и крепить на винты.
