Наша оптика (бинокли, телескопы, микроскопы)


Многие форумчане помимо часов имеют и другие увлечения. Часто встречаются новости о ножах, авторучках, оружии, одежде-обуви. Но я так и не нашел ни одной темы об увлечении оптическими приборами.
Вот и решил, будучи с детства увлеченным "оптиком", такую тему создать.
Замечу, что фотоаппараты тут рассматривать смысла нет - это отдельная обширная тема.
Также, не знаю, имеет ли смысл упоминать тут именно часовые лупы - поскольку это уже не отдельное увлечение, а прикладное к часам.

В целом же интересует все, что связано с оптическими приборами, предназначенными для разного вида наблюдений - телескопы, микроскопы, подзорные трубы, бинокли, смотровые лупы и т.п.
Интересен опыт приобретения, создания, ремонта. Истории, связанные с оптикой.

Начну со своей истории. Оптика меня манила с детства. По наивности я в детстве думал, например, что если бинокль приближает, то он и в тумане должен давать ясную картинку, ведь, когда мы в тумане подходим к объекту, тот становится лучше виден.
Вообще способы наблюдать трудноразличимые объекты меня сильно воодушевляли. Помню, как посмотрел фильм об открытии болезнетворных бактерий. Как заманчиво выглядели кадры с кружком поля зрения микроскопа и копошащимися там микробами. Помню, как выковыривал линзы откуда только возможно - из фильмоскопа, из старых очков, как пытался составить их в какие-то системы.
Покупал ГДР-овский оптический конструктор, покупал театральный первый в своей жизни бинокль с 2,5х кратностью (16 рублей при СССР стоил).
В 1983 году отец в Киеве купил мне подзорную трубу ЗЗТ-20х50.
Одно время внутри раскрутилась фиксирующая линзы гайка в окулярной трубке и все линзы высыпались в корпус. Благо, что в инструкции была схема расположения линз. Трубу я собрал. Только недавно узнал, что перестановкой линз можно добиться большего увеличения. Переставил линзы - получил кратность около 37-40х. Сейчас это самый мощный в плане приближения оптический прибор у меня.
Но манили меня всегда бинокли. Они дают стереоизображение, причем, объем ощущается гораздо четче благодаря большему разносу осей зрения. Второй бинокль (после театрального) Arsenal 20x50 я купил себе уже после 2000 года. Он у меня несколько раз падал, из-за дешевого пластика отломался один из объективов. После приклеивания - осталась подвижность этой части и периодическое двоение изображения.
Третий бинокль - старенький БПП 8х30 я нашел чисто случайно в посадке - висел на дереве рядом с местом чьего-то привала.
Также есть еще сломавшаяся небольшая труба ТЗ 20х30 - оранжевая. Внутри отклеилась и болтается в корпусе призма.
Буду благодарен, если кто-то подскажет, как ее разобрать - потому как ощущение, что там все склеено без возможности разборки.
Микроскоп я собрал себе из списанных в школе старых школьных микроскопов - корпус и набор окуляров (7х, 10х, 15х), объективов (8х, 20х, 40х). Кратность микроскопа получается перемножением кратности окуляра и объектива. Хотя первый в моей жизни микроскоп был куплен лично за 12 рублей еще в детстве - "Натуралист" (кратность 60х).
Есть еще куча всяких линз, луп, окуляров. Есть подаренный одноклассником какой-то старый типа теодолит, дающий перевернутое изображение с кратностью около 25-28.
В общем, приглашаю к обсуждениям и просто общению на оптические темы. С удовольствием поделюсь личным опытом, сфотографирую что-то более подробно, почитаю об опыте других.

(если вдруг тема широкого увлечения оптикой уже существует, прошу модераторов перенести мое сообщение в нее).

От деда на память с времён ВОВ остался трофей, который был снят с убитого немецкого офицера. Бельгия, военный бинокль 6х40, на верхней части оси гравировка OIP ( Optique et Instruments de Precision) Gand, завод точных оптических инструментов в Генте. Слева на нижнем латунном ободке гравировка «AB type 2» Армия Бельгии, модель 2. На верхнем шарнире инвентарный номер.

Вложение 3313701Вложение 3313702Вложение 3313706

Знатный трофей.

Что интересно, бинокль не призменный. 40 мм объектив при кратности 6 - дает существенную светосилу. Вечером должно быть хорошо видно.
Заметил, что в военных биноклях высокая кратность и не встречается. Для командира ведь важно не конкретные объекты далеко рассматривать (не разведчик же), а быстро оценивать целые участки боя.
Я вот, хоть и любитель высокократной оптики, но в свой 8-кратный бинокль все же люблю порассматривать окрестности с возвышенности какой-нибудь. Четкая картинка, широкое поле зрения - дает эффект присутствия, ощущение эстетики всего пейзажа, а не только отдельных объектов. Поэтому в дальние экскурсионные поездки именно БПП свой и беру всегда - малогабаритен и в пользовании удобен.
Все подумываю, не прикупить ли себе еще какой-нибудь компромиссный по кратности, но качественный по оптике бинокль типа Nikon Aculon 10x50. Или 16х50. При высоком разрешении оптики даже не столь высокая кратность дает возможность рассмотреть много деталей, не теряя в светосиле и поле зрения.
Меня вот только смущает крепление окуляров на пластиковых коромыслах. По опыту своего Arsenal знаю, что эти коромысла прогибаются, вся центральная ось вдавливается.. фокусировка сбивается.
Возможно, это недостаток только дешевых биноклей, но, возможно, и общая фича современного пластика во всем.
В любом случае раздельная фокусировка на моем БПП меня вполне устраивает.

На днях прикупил себе МБС-9. И Индустар-51)) Скрестил ужа и ежа, как в «Арифметике Пупкина с картинками». Работает, вполне себе получилось. Пока переходное кольцо для Индустара ехало, изъял из штатного объектива линзу. Колхоз, конечно, но тоже рабочий вариант.
В машине бинокль катается Вебер, вроде 10-ка. Прикольная вещица, только привыкнуть надо. 10-ти кратные уже картинку заметно трясут(((

Не совсем понял, что вы хотели получить, скрестив микроскоп и объектив. Видимо, такую оптическую систему, которую слепил как-то я. Использовав микроскоп в качестве окуляра, а объектив, собственно, в качестве объектива. Но объектив для этого лучше взять длиннофокусный. У меня под рукой был "Юпитер-37А" - 135 мм, диафрагма 3,5. Объектив разместил на месте зеркала под предметным столиком. Жесткости крепления, конечно, не было. Но для эксперимента было забавно попробовать.
При установке на микроскопе кратности около 200 (10х20) с объективом получалась подзорная труба кратностью побольше 40. Но весьма малая светосила. Пробовал ставить на микроскопе большую кратность, но светосила падала вообще до ужасно малой величины. Почти ничего не разглядеть.
Кстати, картинка в такой системе получается не перевернутая - потому как один раз изображение переворачивает объектив, а потом еще раз переворачивает микроскоп. Так что, если взять хотя бы 200 мм объектив (например, "Юпитер-21М" или как у вас - "Индустар-51"), то можно в жестком корпусе собрать неплохую трубу.
http://forum.watch.ru/attachment.php...1&d=1636062173

Я просто увеличил фокусное расстояние микроскопа)) У штатного объектива мбс-9 оно всего 60 мм. Инструмент не помещается. Здесь на форуме есть целая тема с советами и рецептами. Вот я и начитался)))

Да, тоже вопрос иногда существенный. На больших кратностях микроскопа объектив буквально почти упирается в предметное стекло. Фокусируешься и каждый раз опасаешься, как бы не раздавить объект, промахнувшись в фокусе.
Я приспособил еще веб-камеру цеплять к окуляру микроскопа обычными резинками для денег. Можно видео записывать. Можно для большой аудитории в режиме он-лайн показывать, что происходит под микроскопом.
В режиме тайм-лапс интересно записывать разные медленно текущие процессы - типа кристаллизации соли из раствора. Сейчас навскидку не найду это свое видео под рукой. Потом выложу.
Пока приложу парочку быстро найденных фото из-под микроскопа - жало осы, кристаллизация соли на стекле и волоски на крыле мушки-дрозофилы.

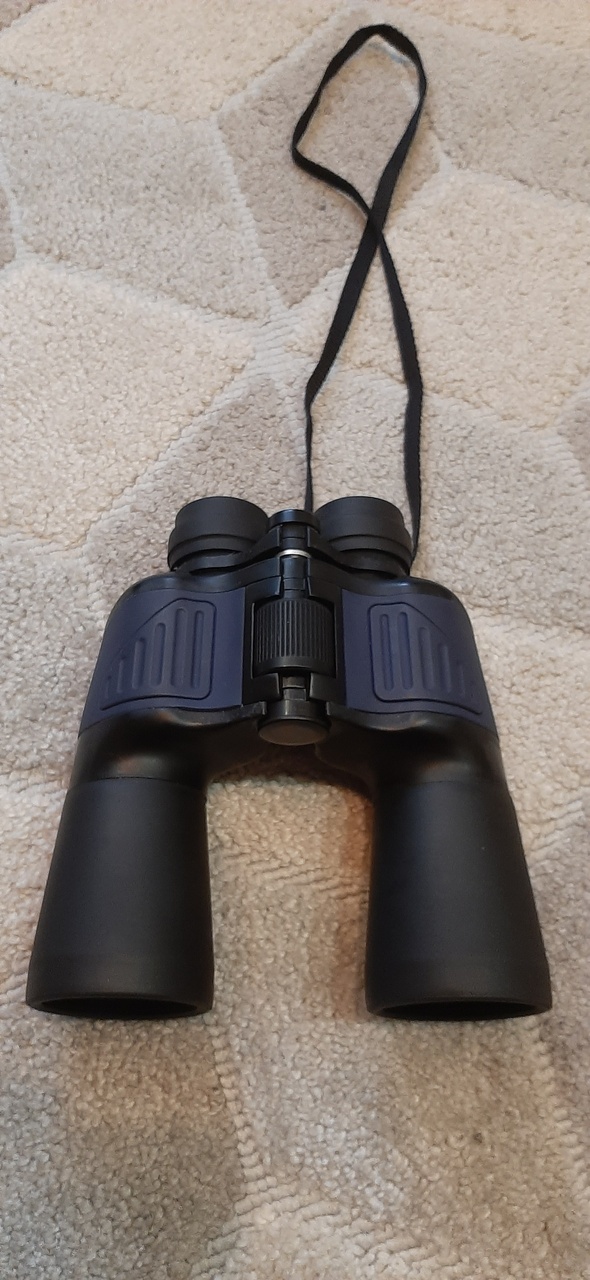

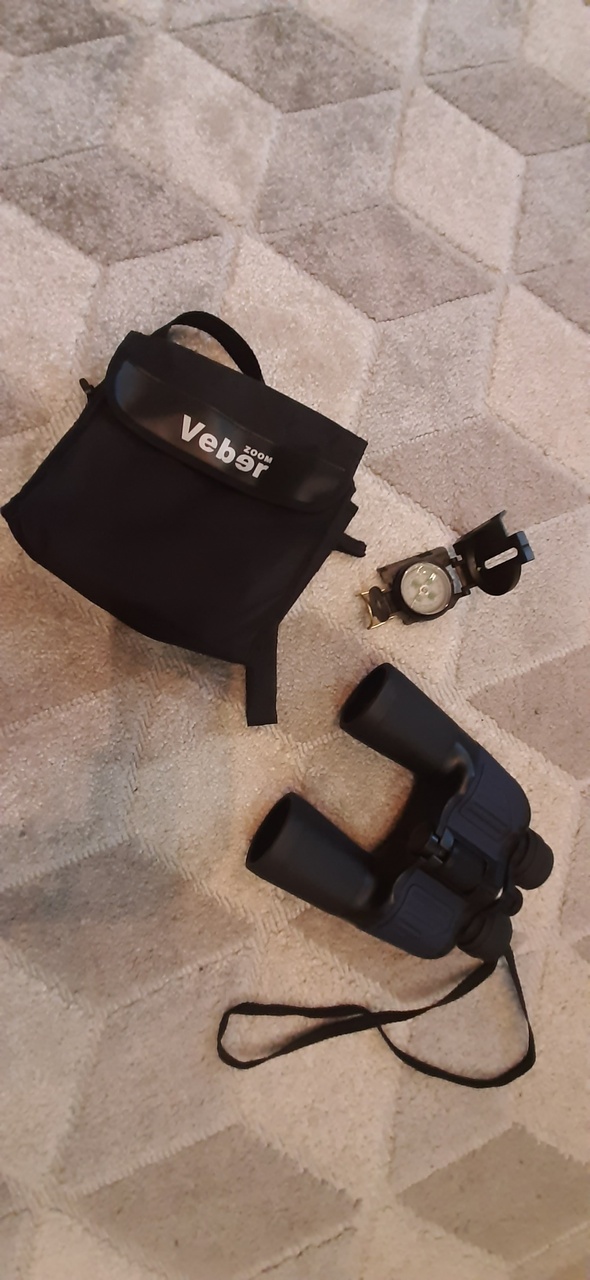

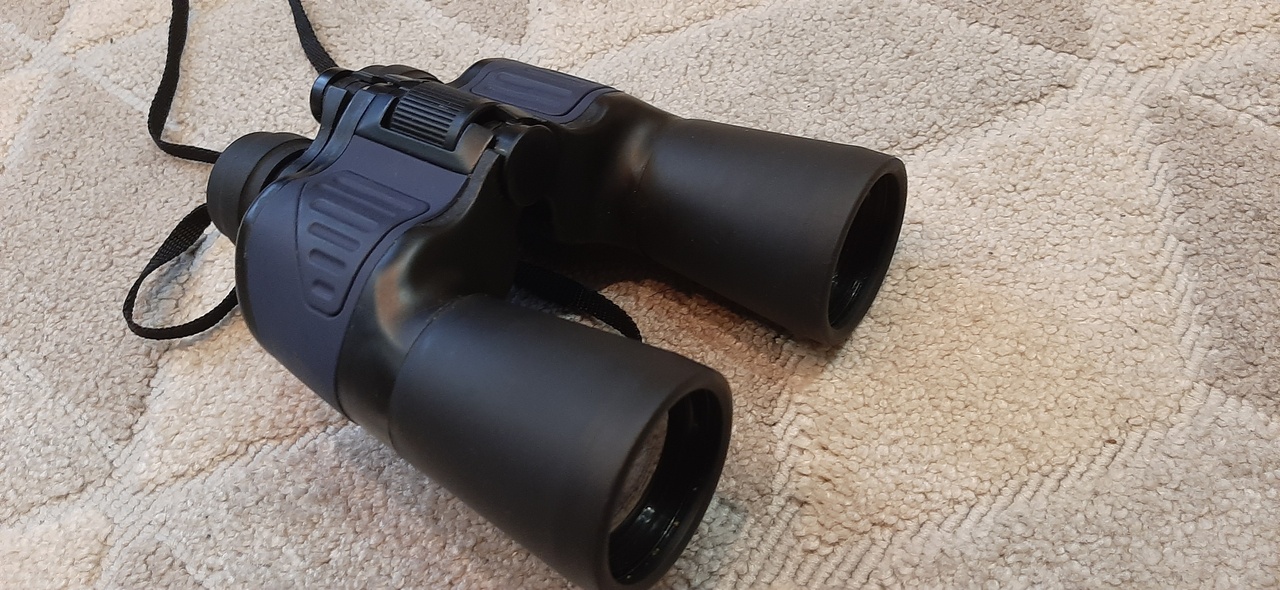

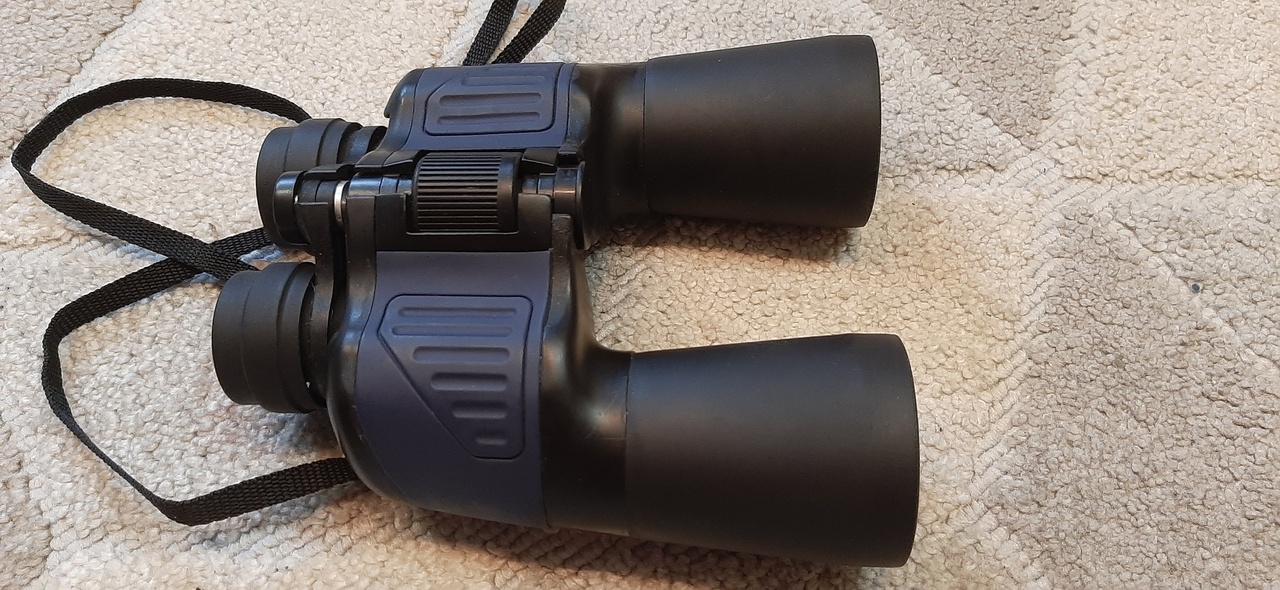

День добрый! Мой - veber бпц в85 16 50. Подарен в нулевых, постоянный спутник в поездках!
Из плюсов - увеличивает, прорезинен, за более чем 10 лет эксплуатации ничего не вышло из строя)
Минусы - стёрлись метки и опознавательные знаки(

Вложение 3314158Вложение 3314159Вложение 3314160Вложение 3314161

------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН --------

... немного его географии, из семейного архива
Барселона
Вложение 3314162
Гранд-канал Венеция
Вложение 3314163
Вид с Парфенона
Вложение 3314164Вложение 3314165
Вечный город
Вложение 3314166
Вид с Монсеррат
Вложение 3314167Вложение 3314168
Сан-Марино
Вложение 3314169Вложение 3314170
Будва, Порто Монтенегро
Вложение 3314171Вложение 3314172
Стокгольм, Хельсинки
Вложение 3314173Вложение 3314175Вложение 3314176
........всё не помещается:)

"Трофейный" :)
Просветление и качество выше, чем у советского армейского Б6х30 восьмидесятых годов. Тот "пожелтел".

https://i.yapx.ru/O8qRL.jpg
https://i.yapx.ru/O8qVL.jpg

К тому же компактнее и легче.
