EPOS 3395 Восстановление


Всем добрый день.попали в руки очень убитые часы EPOS 3395 кто то их утопил похоже причем с отбитой заводной головой,отбит был заводной вал.Нашол по интернету новый вставил но оказалось внутри механизм взялся ржавчиной блок управления стрелки рычаги кнопки.Верхний блок рабочий где автоматик заводная система.Кинул механизм в бензин откисать долго лежал после чего начал оживать но что то не так все равно.Похоже внутри соскочил рычаг вернее два но откуда незнаю и куда его теперь.Относящийся к верхней кнопки.Может у кого есть фото этого сектора как он установлен,хотел бы видеть.Внешне все красиво но они были в воде где то такие уж досталиcь.Или кто подскажет..

Толкатель в форме капли установлен под рычагом верхней кнопки хронографа.

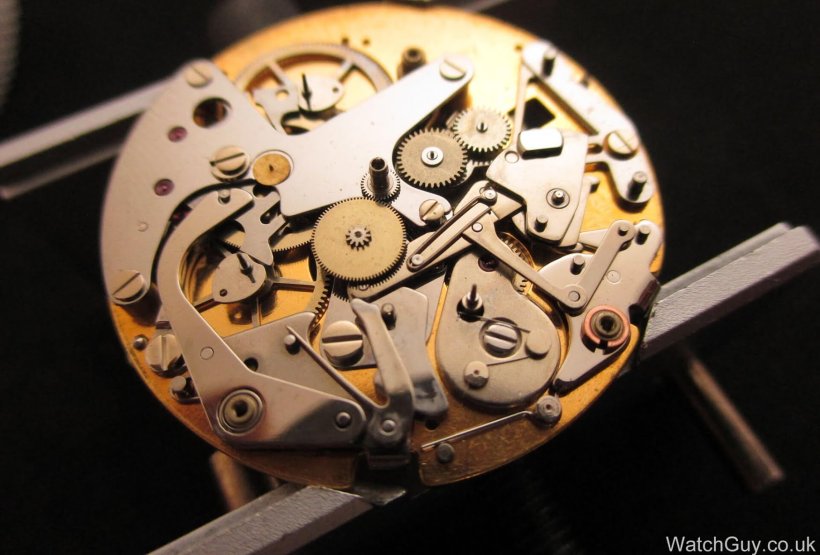

Расположение других рычагов видно здесь
Вложение 3168275
Похоже что на рычагах отгнили штифты, хотя это можно восстановить, если сами рычаги не сильно ржавые.

Так понимаю механизм не разбирали.
Был опыт работы с подобными хронографными модулями и механизмами утопленниками?

Хронограф EPOS 3395


Хронограф первый раз попался в основном попадались просто очень грязные механизмы с застывшей смазкой,ржавые нет небыло,сами рычаги немного были ржавые но я заглядывал в линзе на штифты некоторые подржавевшие а некоторые в идеале.Полностью не разбирал так как много там шестерен нехочу чтоб рассыпались,задача их отремантировать все же.Думал с боку пинцетом вставить рычаги они ведь были накинуты но они ни держаться на месте когда вставляю возможно из за ржавчины проемы стали больше.Спасибо за фото и совет.
А вот фото верхнего блока.

Вы сами только испортите. Это сложный хрономодуль, требующий знаний. Его обязательно необходимо разобрать и перемыть

И я молчу о том, что рычаги все ржавые насквозь

Не испорчу у меня практика с микро механизмами 22 года..Я всю жизнь занимаюсь мелкими и тонкими работами.Механизм уже помыт.Просто там кто то уже побывал до меня и видно что подраздолбаные.А отдавать кому то на ремонт это еще 150-200 баксов подарить f а у меня лишних нет и это ему еще захотеть надо..Вот такие мастера мне попадались.Если бы был какой то адекватный я бы отдал ему собрать их до кучи и запустить но в моей местности таких нет.А некоторые отказались мол хронографы не делаю.А я часами занимаюсь,есть разный инструмент две книги по сборке и тд и кроме часов я изготавливаю микро детали для дорогих очков я еще в оптике работаю реставратором.

У меня нет выхода реанимирую сам..Но у меня есть знакомый дед часовщик и я бывает прихожу к нему приношу разные часы советуюсь.Хронографы он не делает.

тогда полностью разбирайте модуль,очищайте от ржи, полируйте.где много разъело нужно менять, скорее всего будет еще проблема с календарем.

Календари я снял сами диски но блок не открывал еще.Планирую завтра вечером открыть.А что может быть с календарем? Он к стате в последнее время не хотел переключатся.Вообще я хочу их собрать и продать именно эту модель.Мне нужны деньги на японскую нэцку.Она 500 баксов стоит находится сейчас в Америке.Как открою плату пришлю фото внутренней части.

Без документации Вы вряд ли соберете, особенно календарь, у него сложно правильно выставить колеса.

Я уже об этом думал,если есть у кого какая информация по поводу установке календаря напишите буду вам благодарен.Или фото.

Если кому надо могу в таком виде часы продать..Ну они будут собраны..500 ye и они будут ваши..

Вложение 3169287
Вложение 3169288
