Hermle 541-021 установка молоточков боя


Доброго времени суток.
Подскажите как правильно установить деталь боя в этих часах?

первая четверть- это четыре ноты по убыванию.
то есть молоточки бьют последовательно, 1-2-3-4, где 1 - бьет по самому короткому стержню.
где начинается первая четверть в механизме - определите по счетному колесу четвертей, первая - самая короткая, то есть самый короткий выступ на колесе.
на самом игральном валу (ваша деталь) найдете четыре зуба, расположенные последовательно

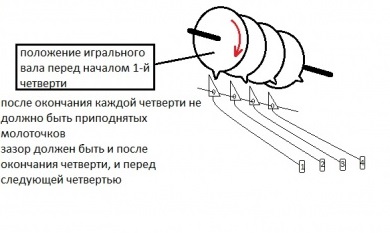

Вложение 3143251

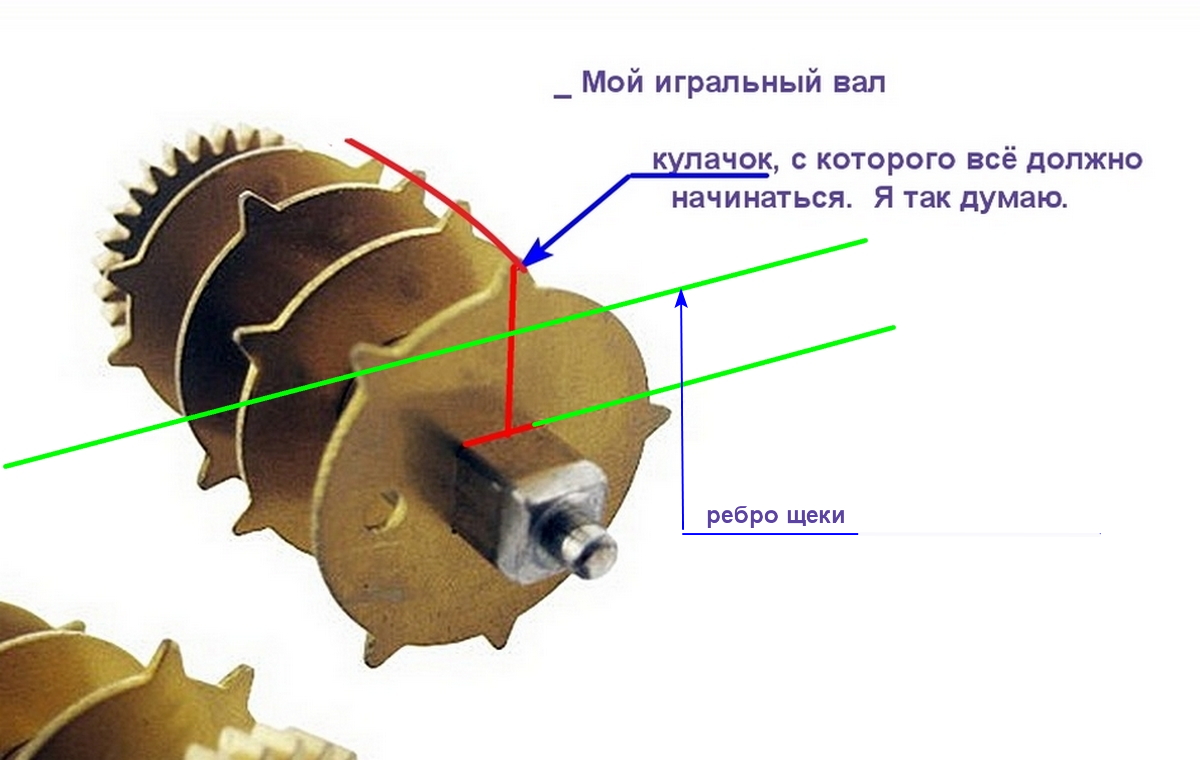

Вложение 3143253

Как мне казалось, логично было бы сопоставить отверстия..

как чего ж не сопоставили?

у меня нет под рукой Хермле, чтобы проверить эту теорию.

но в остальных четвертных часах никаких меток на колесах и прочих подсказок нет, правильно их собрать помогает только знание работы четвертного механизма.

Первое, что попробовал это сопоставить. но на колесе одно, а на плите отверстия два. И не получилось.
Теперь попробовал по вашей схеме и то же что-то не так. Тогда еще раз по отверстиям. И вот как мне кажется теперь все как надо. Правда отверстия разошлись, наверное они только для установки. Зато положение зубьев как на вашем рисунке. Вообщем, что-то с руками)). Если смогу то выложу запись мелодии. сюда. Теперь не уверен, что она как надо играет. .. беда прям)[media]https://youtu.be/djtSHXctQn0[/media]

Первая четверть - четыре ноты, молоточки отыгрывают в последовательном порядке 1-2-3-4, где 1-й - ближний к циферблату.

Попробуйте так:
1) ставите игральный вал и молоточки на место
2) снимаете промежуточное колесо привода игрального вала, которое держится на стопорной клипсе.
3) прогоняете бой на механизме чтобы счётное колесо стало в позицию «конец первой четверти, перед началом второй»
4) руками вращаете игральный вал и сморите на молоточки, как только увидите участок, где молоточки поднимаются в последовательности 1-2-3-4, после завершения этой последовательности ставите промежуточное колесо на место.
5) ещё раз прогоняете все четверти, при необходимости корректируете зацепление на зуб вперёд или назад, снимая промежуточное колесо

Помните что по окончании четверти не должно быть приподнятых молоточков
Перед началом каждой четверти колёсам нужно взять небольшой разгон, перед тем как начать поднимать молоточки.

Последовательность боя.
