Лунные фазы в часах - от простого к сложному


Здравствуйте.
Заинтересовал вопрос, как работает функция лунных фаз в часах (механизм и прочее) от простых к более сложным. Спасибо.

Есть простые индикаторы лунных фаз, и есть точные.

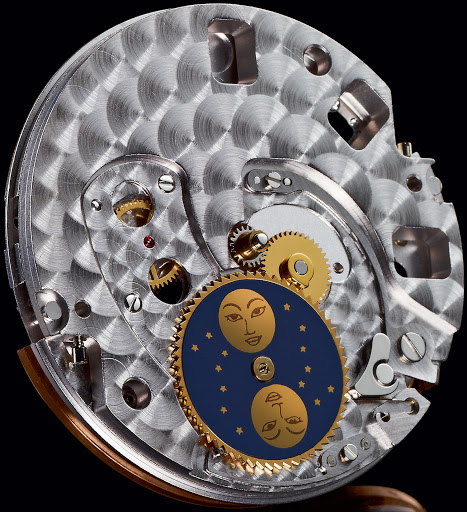

В простом индикаторе диск с двумя изображениями Луны имеет 59 зубьев по окружности, и перещёлкивается на один зуб каждые сутки.
Такой индикатор накапливает погрешность в одни сутки за два года и восемь месяцев.

Вложение 3119064

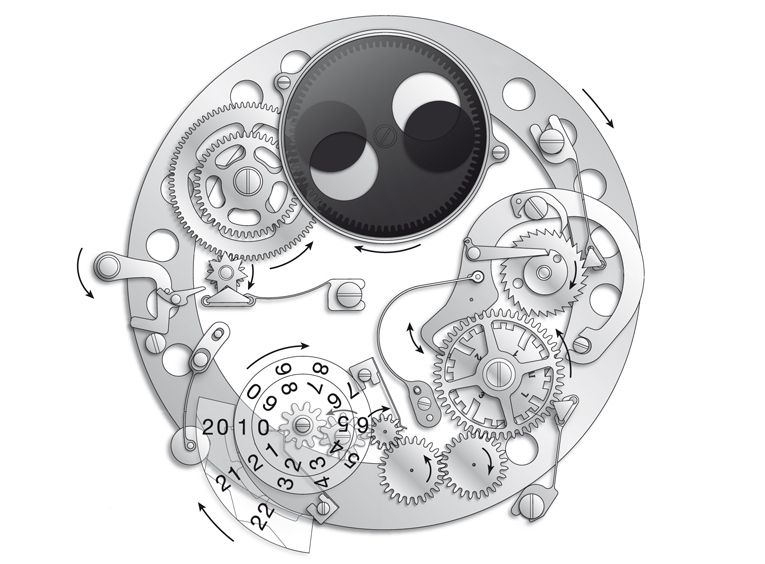

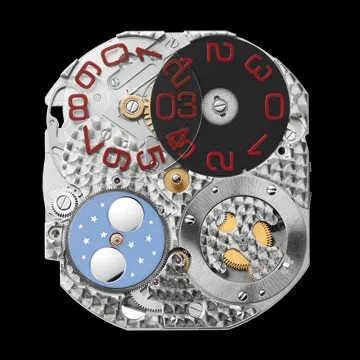

В точном индикаторе фаз Луны привод как правило осуществляется от звездочки дня недели, передаточное соотношение колес между звездочкой и диском Луны подбирается так, чтобы погрешность в сутки достигалась за несколько сотен лет

Вложение 3119065

Привод может осуществляться и от колёс механизма, так что диск Луны будет вращаться непрерывно в течении суток.
Опять же, точно подобранное передаточное соотношение обеспечивает высокую точность индикатора.

могут применяться другие способы индикации фаз луны, помимо обычного диска

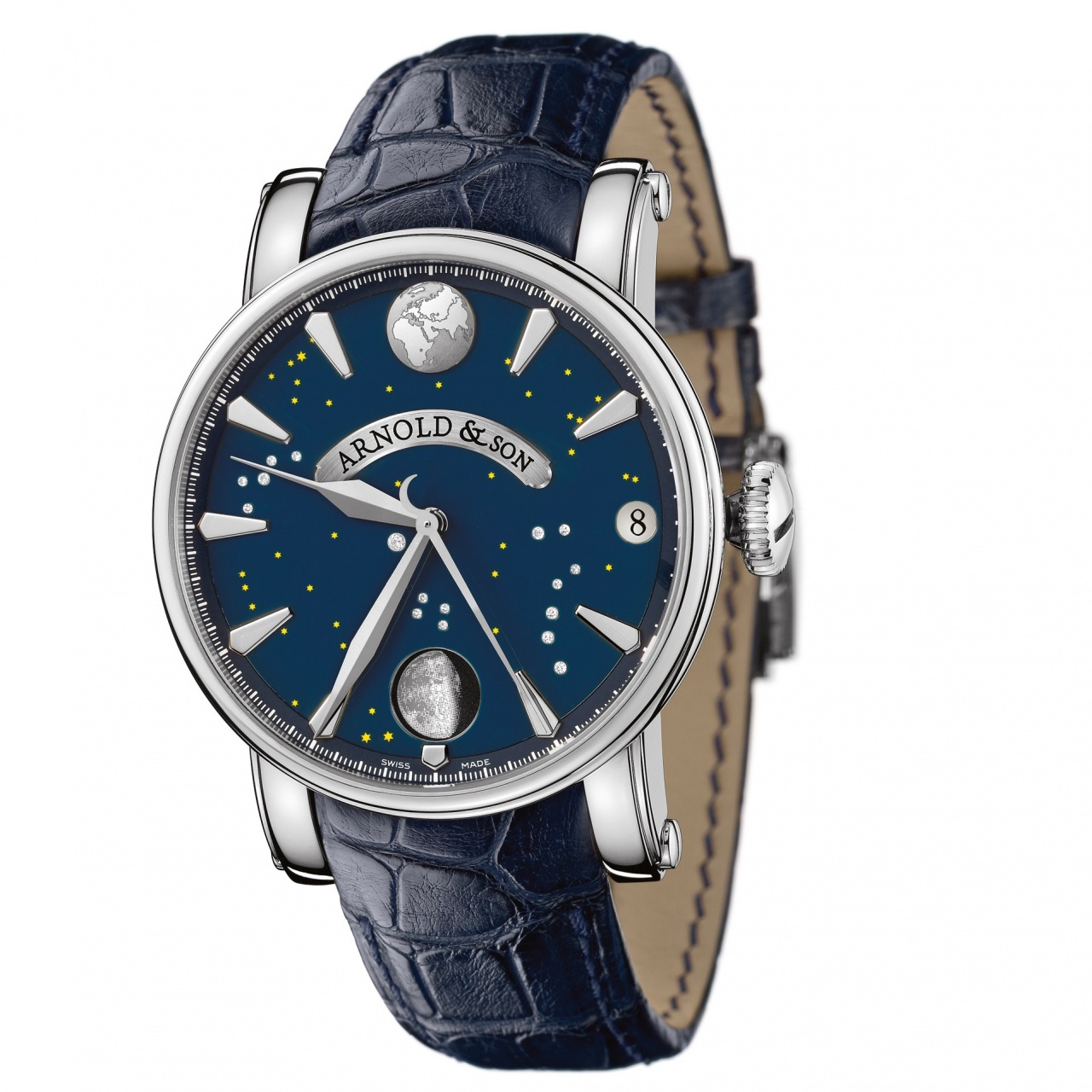

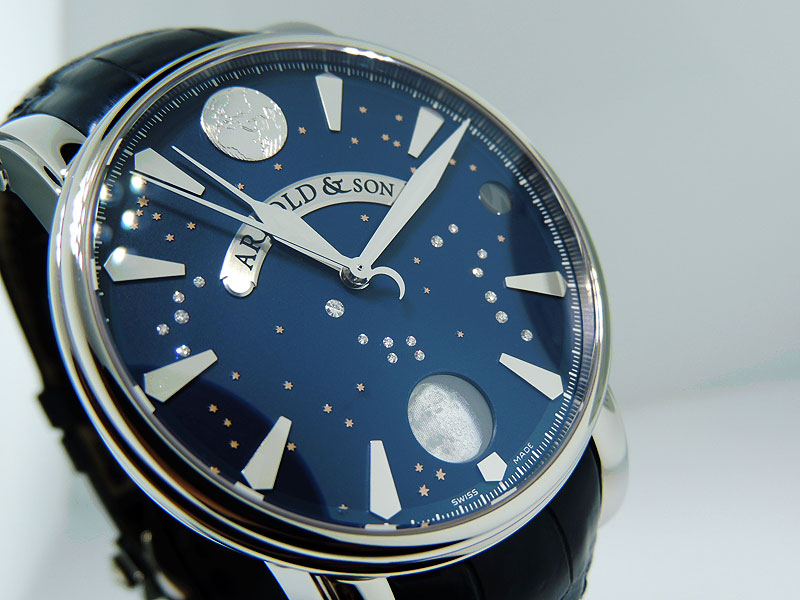

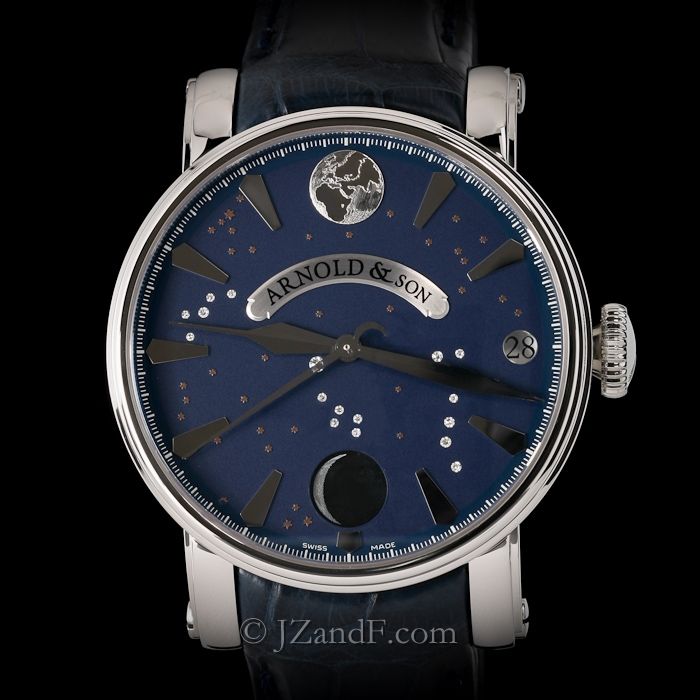

например, в этих часах Arnold & Son True Moon, изображения луны сменяют друг друга в окошке, позволяя видеть луну более реалистично.
Вложение 3119835Вложение 3119841Вложение 3119846


еще один метод визуализации - вращающаяся сфера

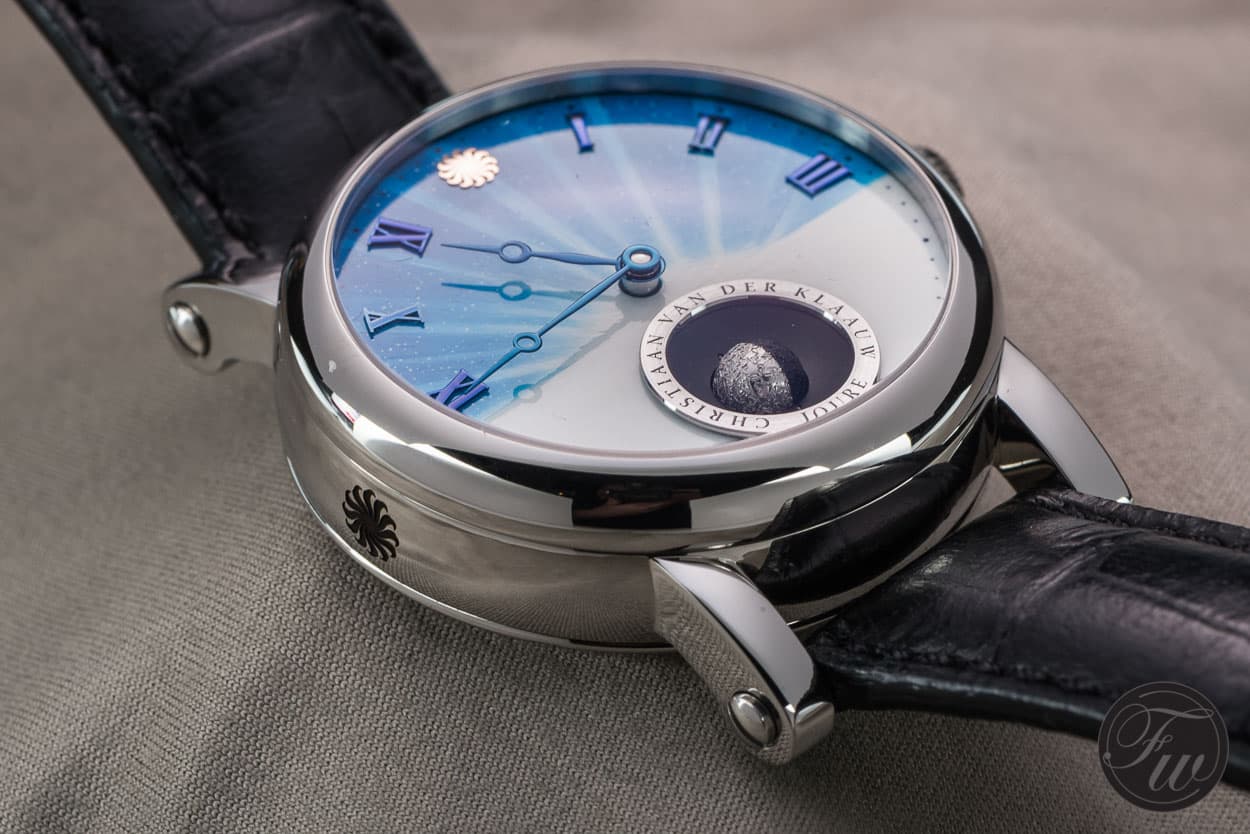

часы из линейки Christiaan van der Klaauw Real Moon, по заявлению производителя, имеют лунный индикатор с погрешностью в одни сутки за 11 000 лет
Вложение 3119836Вложение 3119838
(ага, оставил без движения, потом снова все настраивать, да и репассаж никто не отменял.
а сколько суток составит погрешность непрерывно работающих механических часов за 11000 лет, если принять идеальные условия, где механизм не изнашивается и ему не нужен репассаж?)

В каких механизмах такая конструкция? Кроме кварцевой Ракеты, нигде такого не встречал, везде зубья.

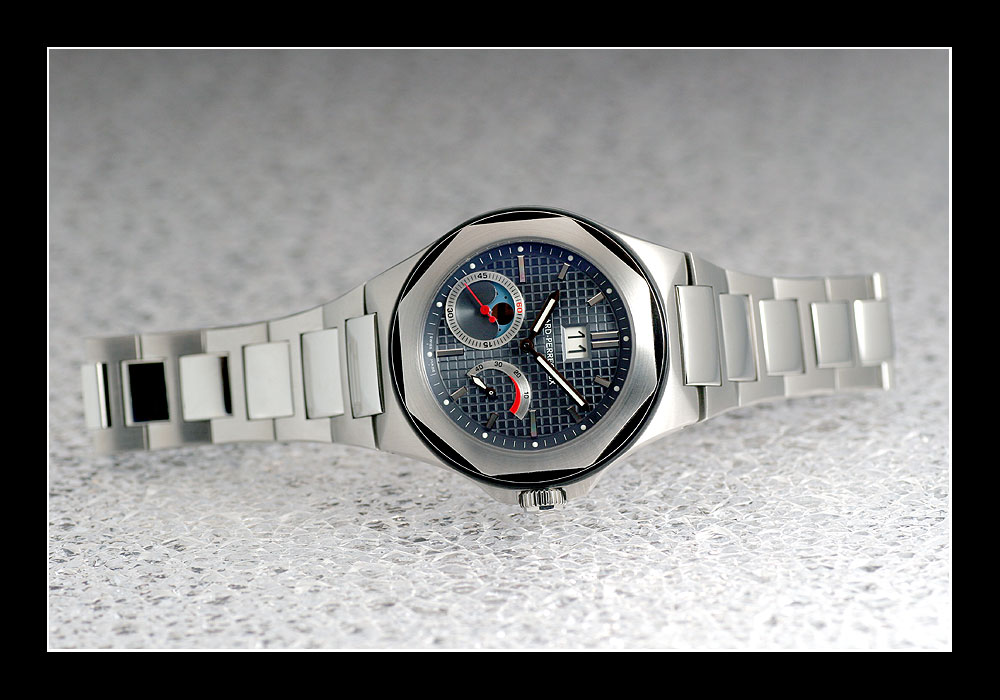

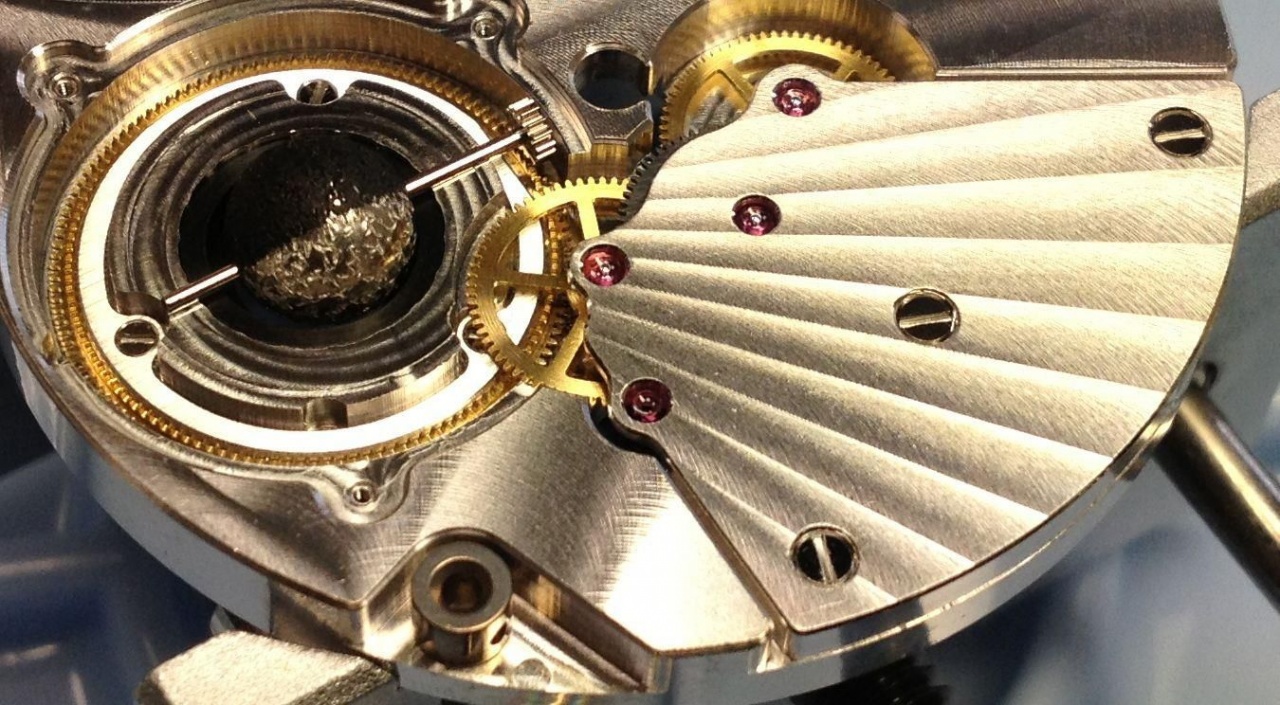

в Girard Perregaux встречал привод диска луны от барабана
Вложение 3121420Вложение 3121418Вложение 3121419

слева от диска луны - триб со звездочкой для быстрой корректировки с помощью кнопки, справа - привод через фрикцион

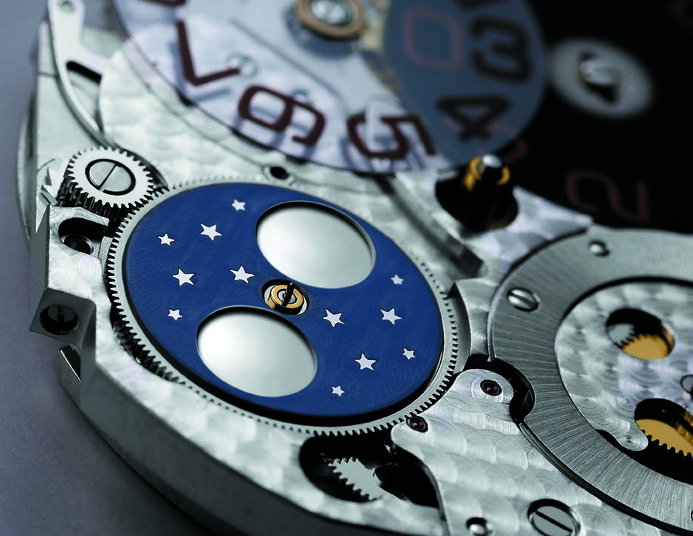

вот колесный привод от часового колеса Ланге
Вложение 3121421

Для снижения нагрузки? Чтоб перевода не было, как такового, равномерно?..

зачем их корректировать, если погрешность сутки раз в 122 года? https://www.meistersinger.com/int/pr...sunburst-blue/ Вот еще лунаскоп какой, даже с одной стрелкой.

если оставить часы без движения и завода на 3 и больше дней

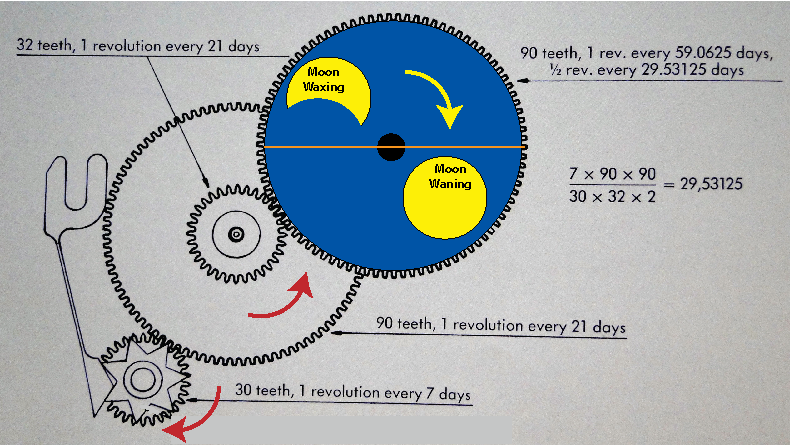

вот, схема привода лунных фаз от дня недели, подобная ИВЦ, с погрешностью в сутки за примерно 126 лет
Вложение 3148710

Забыли про шикарный лунник от Ochs&Junior
Погрешность на сутки за 3,478.27 года, уникальный модуль из 5 деталей, интересный функциональный дизайн.

https://www.ochsundjunior.swiss/wp-c...ior-0549-3.jpg
https://www.ochsundjunior.swiss/wp-c..._CROPE_RGB.jpg

интересный дизайн, лунник основанный на планетарной передаче.

но блин, совместить сверхточный лунник и механизм с запасом хода 38 часов и не самым эффективным автоподзаводом:rolleyes:

хотя бы Поверматик 80 поставили бы.

п.с. Людвиг Ойшлин придумал для Улисс Нардин почти все их усложнения, как Астролябия и другие астрономические часы (Трилогия времени), вечный календарь основанный только на колесах, Дуал Тайм с большой датой, Фрик , Сонату
