plamenhar 02.09.2020 16:18

Какой элемент питания в Citizen Electronic Cosmotron 7804A

Вложений: 2
Здравствуйте.
Некоторое время назад я купил этот Citizen 7804A Cosmotron.
Часы не работали. Я думал, что катушка платы повреждена.
На таких часах часто бывает. Купил другую плату, но часы не работают.
Катушка выглядит крепкой. Сопротивление катушки в кОм.

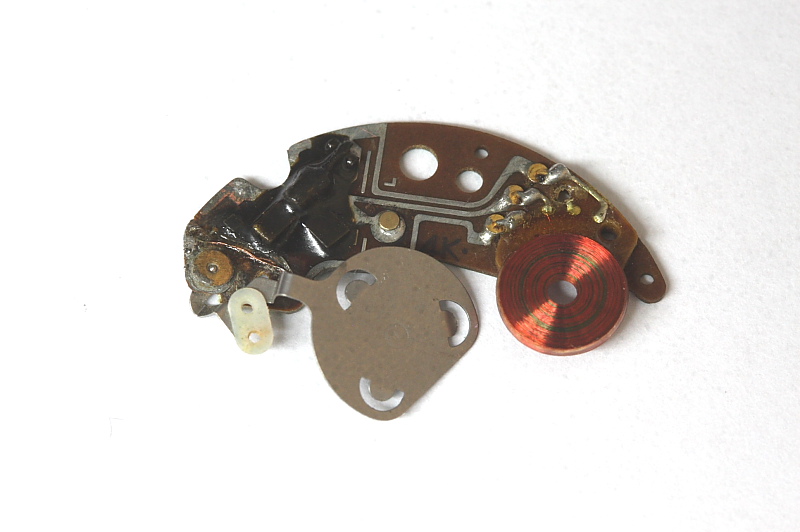

На платах вижу транзистор, конденсатор и непонятный мне элемент.
Вопрос в том, знаете ли вы, что это за элемент и есть ли где-нибудь принципиальная схема.
Спасибо.

Mixa77777 02.09.2020 19:14

Цитата:

Сообщение от plamenhar (Сообщение 5947673)
и непонятный мне элемент.

Учитывая что этот элемент включен параллельно, похоже на танталовый конденсатор.

plamenhar 03.09.2020 08:47

Вложений: 1
Параллельно с чем?
Думаю его корпус идет к базе транзистора, а другой вывод - к 1 катушки.
Элемент не реагирует на мультиметр всех диапазонов.

Mixa77777 03.09.2020 23:56

Вложений: 1
Цитата:

Сообщение от plamenhar (Сообщение 5948216)
Параллельно с чем?
Думаю его корпус идет к базе транзистора, а другой вывод - к 1 катушки.
Элемент не реагирует на мультиметр всех диапазонов.

Показалось что сидит параллельно на землю. Прозванивать в любом случае нужно в выпаянном состоянии, ибо схемы нет и не понятно на что этот элемент завязан. Но элемент действительно какой то странный, ни разу не видел таких. Если посмотреть фото в интернете, то элементы вообще выглядят иначе, и видно что ваша плата уже ремонтировалась. Хотя на этом фото плата тоже жизни повидала.
Вложение 3038288

plamenhar 04.09.2020 07:48

Вложений: 1
Не думаю, что мои платы ремонтировали.
Один был в его часах, а другой прибыл из Испании.
На моем фото они выглядят так же.
Когда ставлю батерии, баланс немного сдвигаются.

toyo50 04.09.2020 13:51

Вложений: 1
Цитата:

Сообщение от plamenhar (Сообщение 5948216)
Думаю его корпус идет к базе транзистора, а другой вывод - к 1 катушки.
Элемент не реагирует на мультиметр всех диапазонов.

Электролитический конденсатор.

http://forum.watch.ru/attachment.php...1&d=1599216653

plamenhar 04.09.2020 15:47

Вложений: 1
Не думаю, что это схема Citizen 7804A.
За исключением того, что он находится под конденсатором 4.
Я измерил на конденсаторе 24 nF.
К тому же минус достается эмиттеру.(Если я правильно определил транзистор.)

toyo50 04.09.2020 20:32

Это элементарная схема на одном транзисторе. Выход с сигнальной обмотки идёт в базу транзистора и для того, что бы убрать смещение и постоянную составляющую установлен разделительный конденсатор.
Ну и меняем полярность питания, полярность электролита, меняем n-p-n транзистор на p-n-p и получаем равную рабочую схему.
На фото белее, чем очевидно, что элемент полярный и конструктивно выполнен именно как конденсатор. Конструкция древняя. Кондёр просты высох.

Сейчас полным полно полупроводниковых полярных СМД конденсаторов малого размера и приличной ёмкости. Не проблема выковырять из нерабочей материнки и впаять, проверить. Если все остальные элементы исправны и нет обрывов соединений, то должны заработать без проблем.

plamenhar 04.09.2020 21:26

Вложений: 1
Я знаю что это элементарная схема на одном транзисторе.
Я не могу поверить, что транзисторы на обеих платах повреждены.
У меня есть аналогичные транзисторы, но я не знаю, что это за оригинал.
Поэтому я ищу схему, чтобы быть уверенным.

toyo50 04.09.2020 21:37

Цитата:

Сообщение от plamenhar (Сообщение 5950081)
Я не могу поверить, что транзисторы на обеих платах повреждены.

Для начала транзистор элементрано прозванивается.
Ну и про указанный моною конденсатор вы просто и слушать не хотите.
Дальше сами.
