Настольные текстовые часы-будильник «Время пришло»


Обычно, когда я делаю какой-либо проект, то придумывание названия становится настоящей проблемой. Часто я не знаю, как будет называться очередная работа до самого последнего момента.
Но в данном случае вышло с точностью до наоборот, то есть в начале было название и весьма общее понимание того, что я хочу сделать. А хотелось многого! Ну, во-первых, это должны быть текстовые часы и обязательно с будильником, так же очень хотел сделать так, чтобы была возможность редактирование выводимого текста без переписывания программного кода и прошивки микроконтроллера, то есть так, чтобы пользователь мог сам изменять текст по своему желанию. Так же было бы не лишним сделать несколько вариантов отображения текстом одного и того же значения времени. К примеру 00:00 можно описать разными способами:
«Ноль часов ноль минут», «Полночь», «Двенадцать часов ночи» и т.д.
И эта идея так бы и осталась идеей, если бы не Арсений Вирачев – молодой и очень талантливый программист. Он взялся реализовать мою идею.
Проблем оказалось много, начиная от самой программы до написания текстового файла для этих часов. Базовый файл имеет ни много ни мало более трёх тысяч строк текста, я просидел над ним несколько дней. А ещё сложнее оказалось Арсению, который состыковывал всё это воедино и решал возникшие проблемы и терпел мои придирки.
Вот список того, что могут эти часы:
1. Два режима отображения времени — текстовый и цифровой
2. В цифровом режиме отображаются также дата и день недели (рассчитывается автоматически по дате). Учитывается разное число дней
в месяцах и високосный год.
3. Будильник с возможностью выбора дней недели, в которые он срабатывает.
4. Отображение заданного текста при срабатывании будильника.

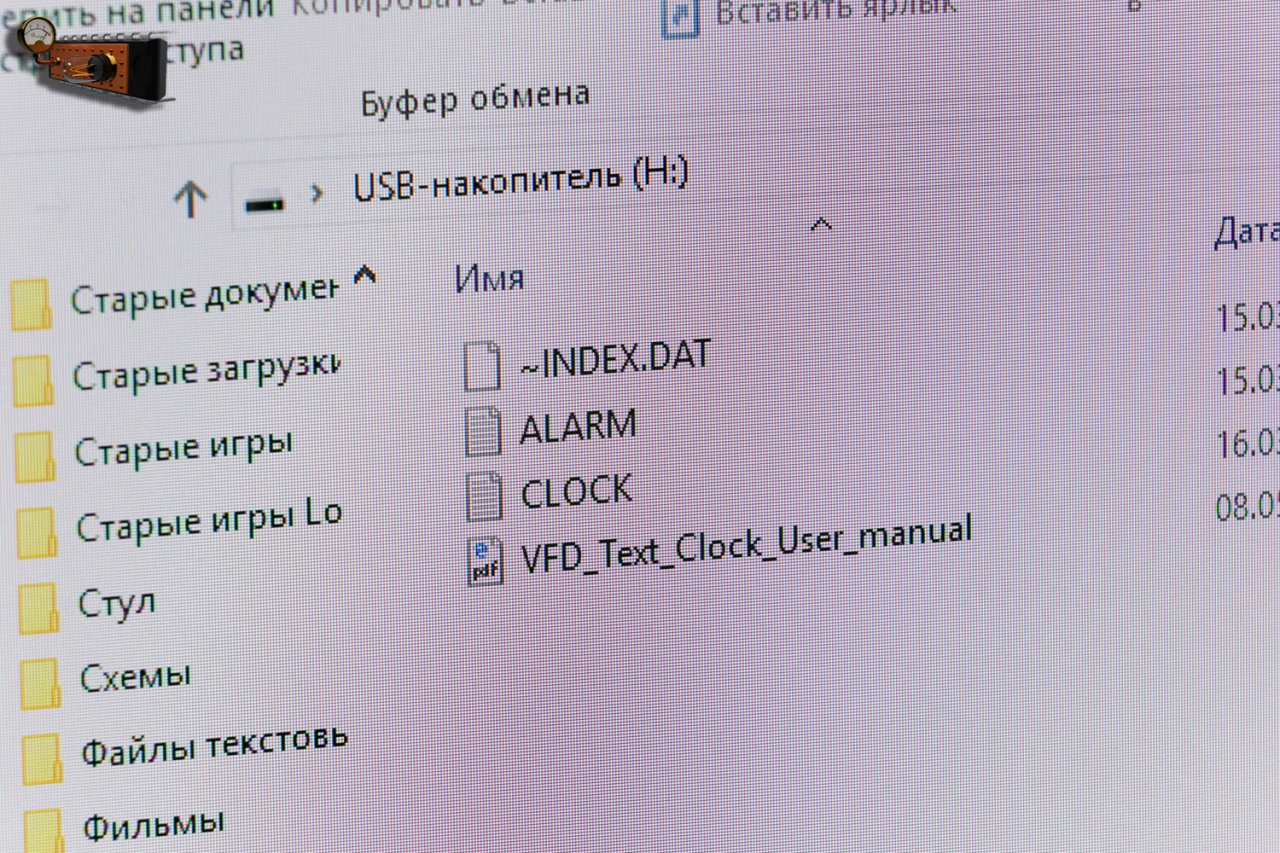

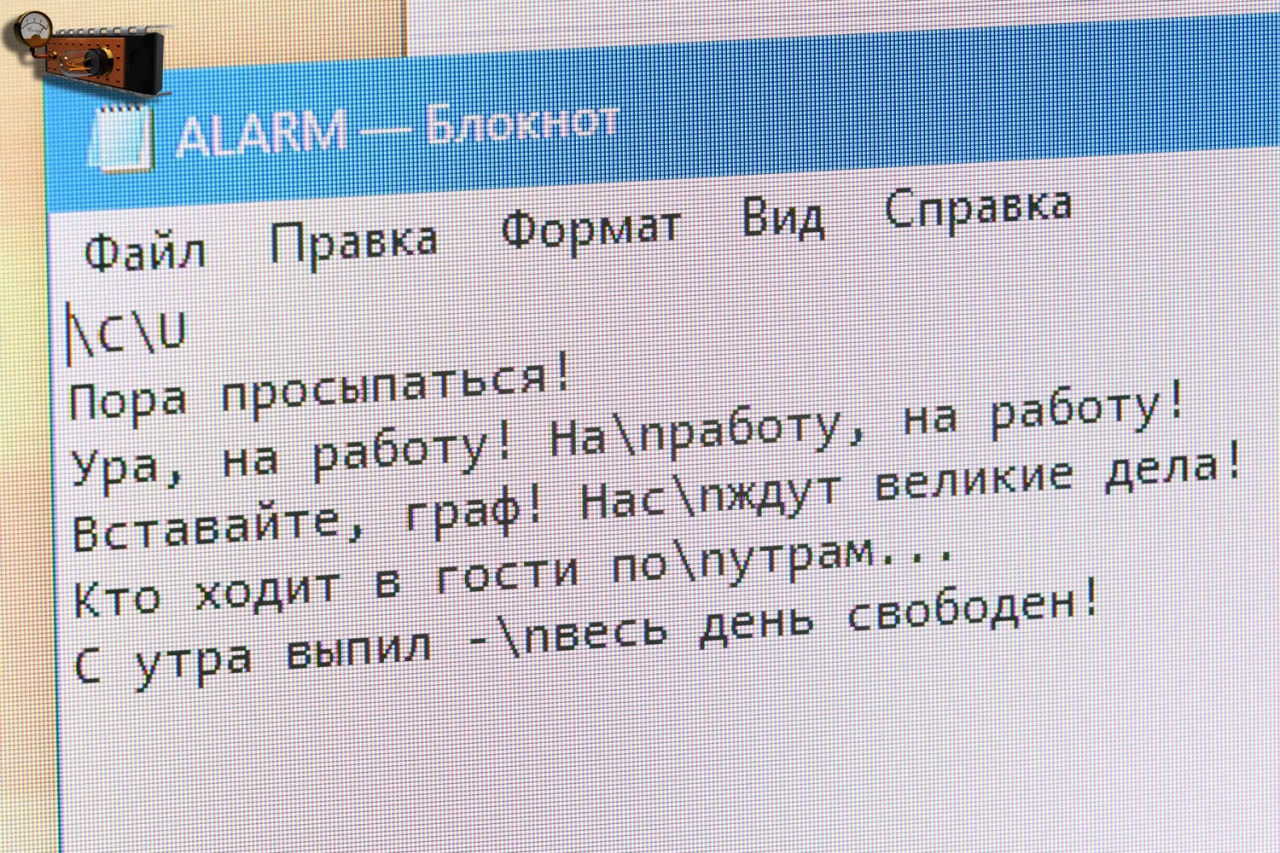

5. Все текстовые сообщения часов и будильника могут быть изменены при
подключении часов к компьютеру с операционной системой Windows в любом
текстовом редакторе (например, «Блокноте») никаких специальных
программ и драйверов не требуется
6. Для каждого момента времени (часы: минуты) можно задать до пяти
сообщений. Отображаемое сообщение выбирается случайным образом.
7. Для будильника можно задать до 10 сообщений. Отображаемое сообщение
выбирается случайным образом. Если не задано ни одного сообщения, будильник работает без отображения текста.
8. Режим отображения выбирается кнопкой. Также есть возможность
включить автоматическую смену режима отображения.
9. Регулировка яркости индикатора. Два режима – «дневной» и «ночной». Можно задать яркость в каждом из них (4 уровня) и моменты перехода из
одного в другой.
Но в конце концов аппаратная часть была сделана и осталось дело за корпусом.
Для этих часов был приобретён большой индикатор, который значительно превосходит по размеру те, который до сих пор использовал в текстовых часах.

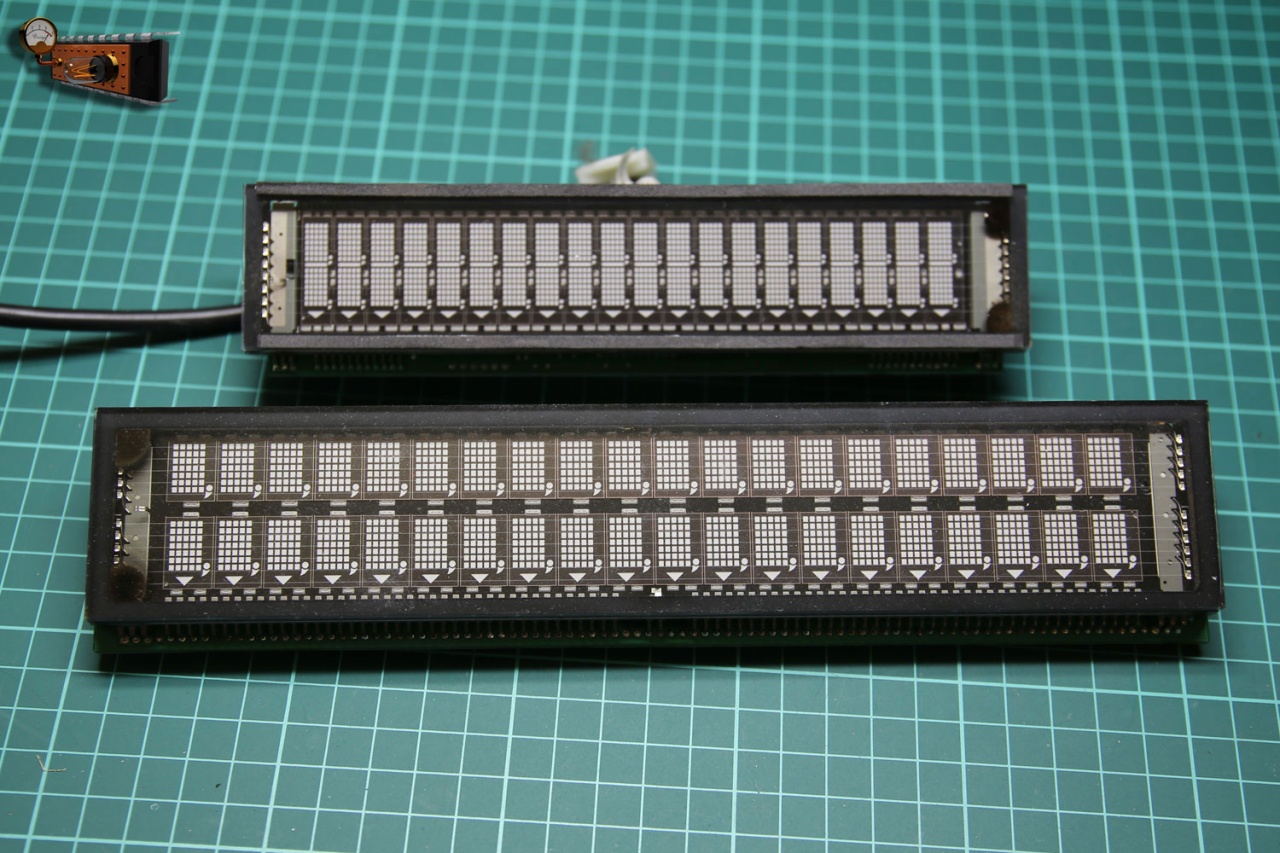

На снимке для сравнения два индикатора. Верхний – это тот, который использовался в часах в бутылке и им подобных.
А внизу тот, который установлен в новых часах.

Вложение 2589764

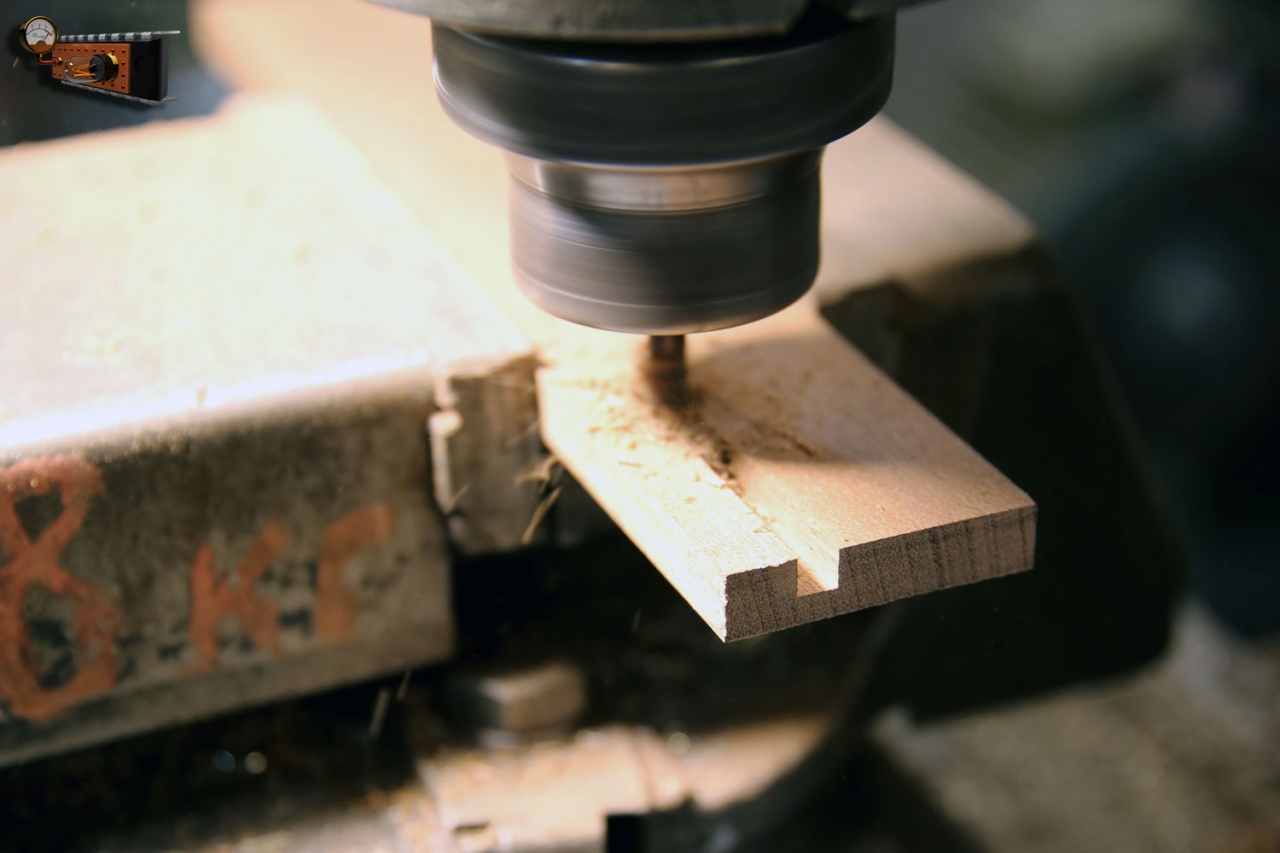

Корпус решил сделать частично из дерева и частично из латуни. Верх и низ делаю из массива красного дерева, а так, как длина корпуса довольно значительна (280 мм) и дерево наверняка со временем поведёт, то приминаю меры по устранению этой проблемы. Для этого в заготовке прорезаю два паза 6 Х 6 мм.

Вложение 2589765

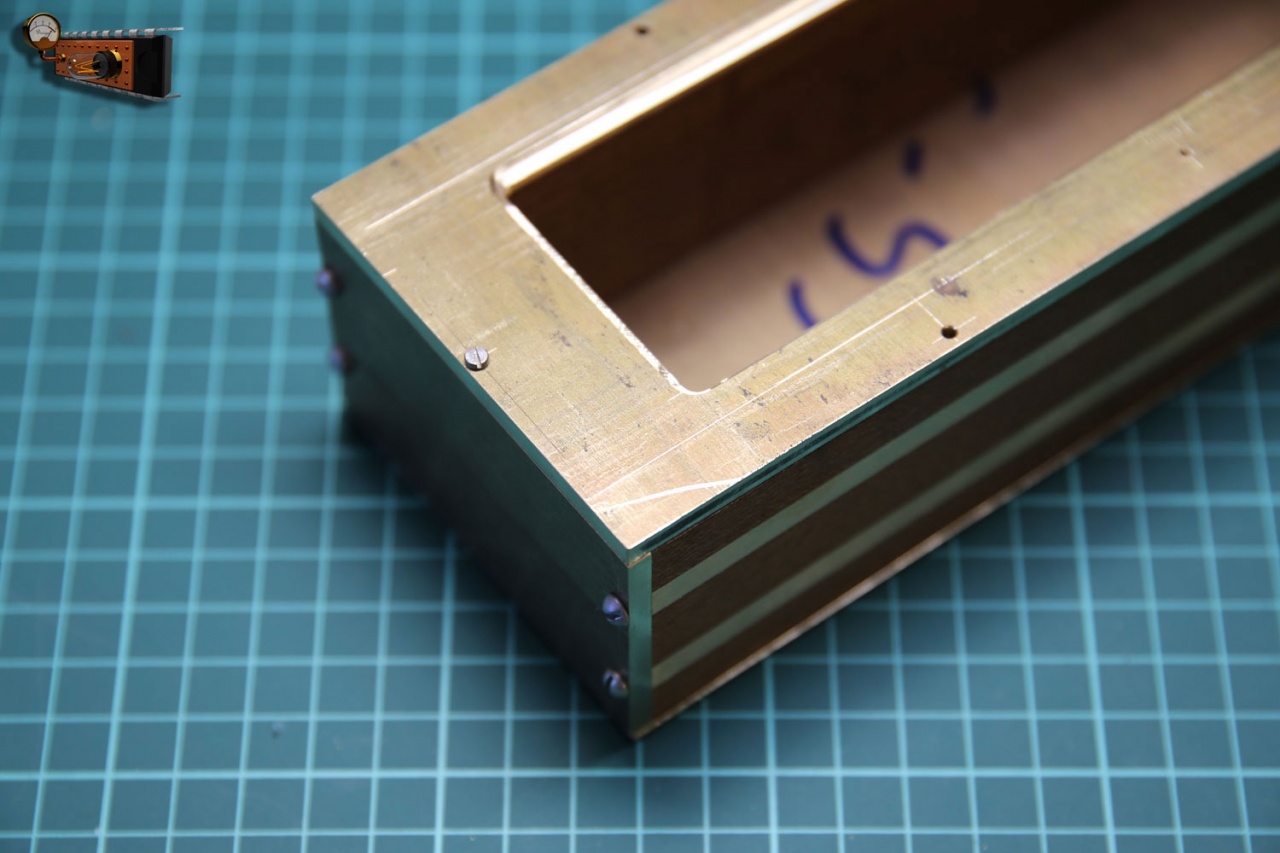

В пазы вклеиваю усиливающие квадратные латунные стержни размером 6 Х 6 мм в торцах которых сделал отверстия с резьбой М3.

Вложение 2589766

После того, как клей затвердел, на фрезерном станке придаю заготовке окончательный размер.

Вложение 2589767

Боковины делаю из листовой латуни толщиной 4 мм, они будут крепиться винтами как раз в отверстия латунных стержней.

Вложение 2589768

Лицевая часть так же сделана из толстой латунной пластины.

Вложение 2589769

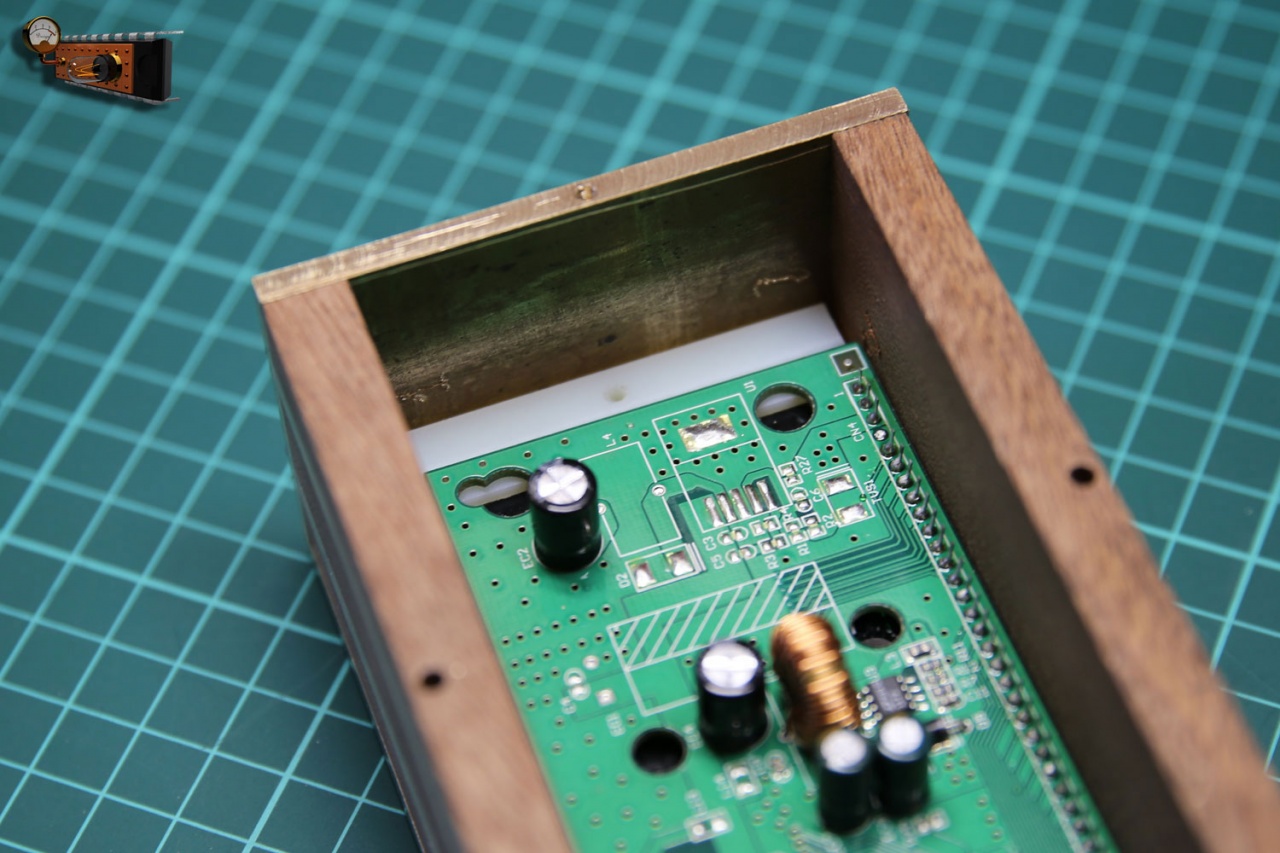

Плата индикатора крепится к лицевой части с помощью специальных капроновых прижимов.

Вложение 2589770 Вложение 2589771

На левой боковине располагается плата самих часов, USB порт выведен наружу.

Вложение 2589772 Вложение 2589773

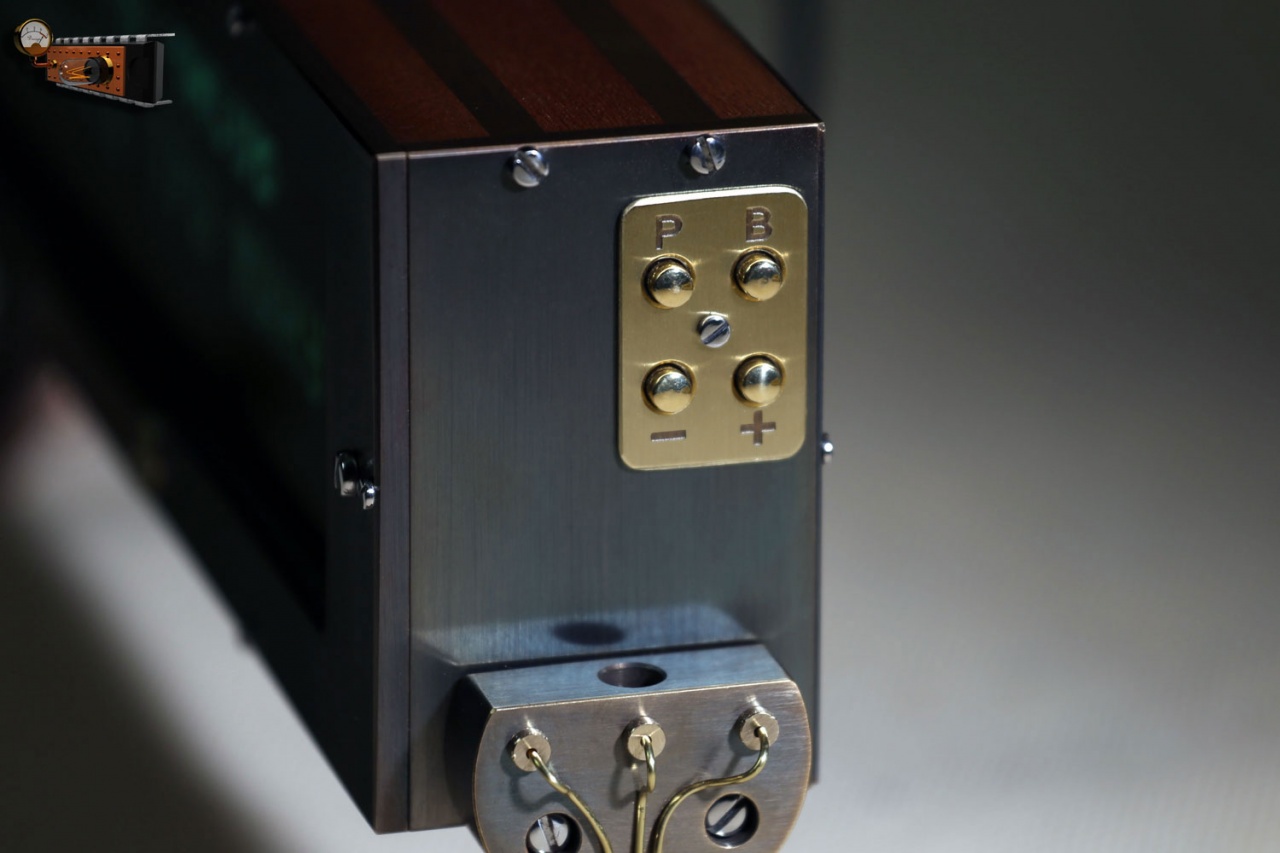

На правой боковине размещаются кнопки управления.

Вложение 2589774 Вложение 2589775

Задняя крышка изготовлена из листовой латуни толщиной 1 мм, в ней просверлены отверстия для вентиляции.

Вложение 2589776

На этом изготовление деталей корпуса можно считать завершённым.
Но так, как часы называются «Время пришло», то это значит, что времени надо на чём-то прийти.
Тое есть приделать часам ноги. Так получилось, что у меня остались ещё две отливки от проекта избушки на курьих ножках в стиле стимпанк: steampunker.ru/blog/usersworks/13946.html
Вот их-то я и использую! Должно получиться интересное смешение стилей.

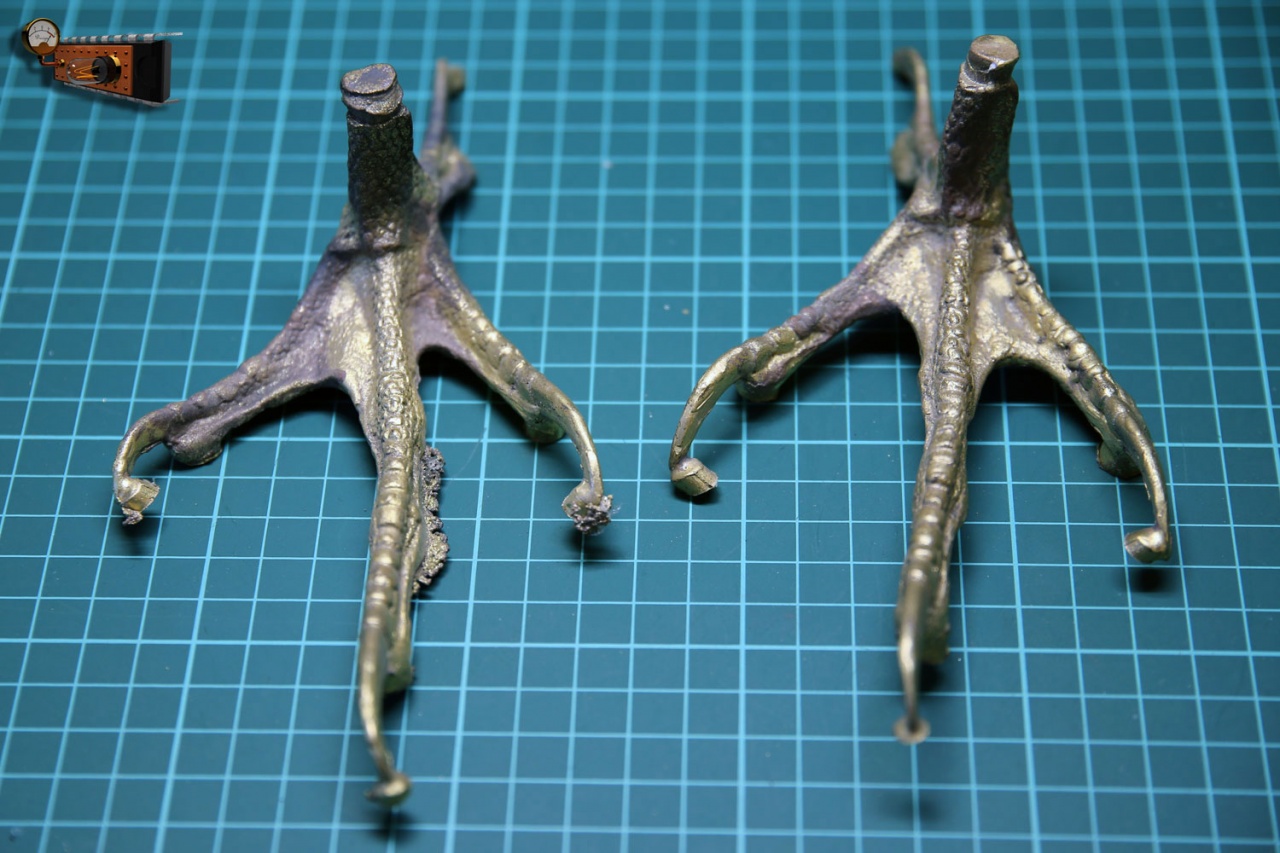

Вот так выглядят отливки.

Вложение 2589777

Только вот дело в том, что это ноги цапли, а у неё средний палец намного длиннее остальных и сама нога смотрится великовато.
По этой причине я вырезаю одну фалангу среднего пальца.

Вложение 2589778

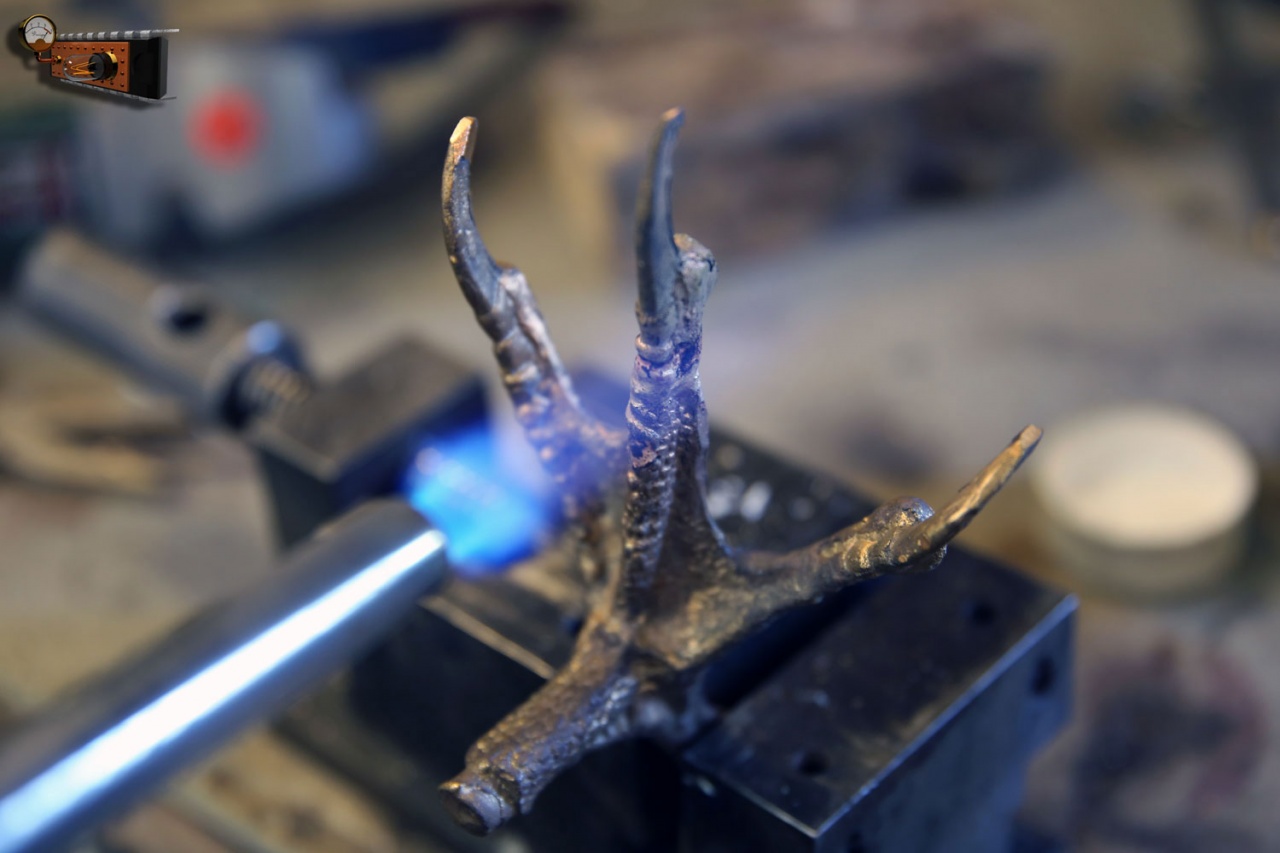

Далее спаиваю части серебряным припоем.

Вложение 2589779

Далее шлифую подошву и устанавливаю ногу на стол фрезерного станка. Таким образом я сделаю высоту ног одинаковой.
Редко, когда приходится фрезеровать что-либо более странное…

Вложение 2589780

После фрезеровки вооружаюсь гравером и делаю лапе маникюр удаляя наплывы и облой.

Вложение 2589781

Вот теперь ноги смотрятся прилично!

Вложение 2589782

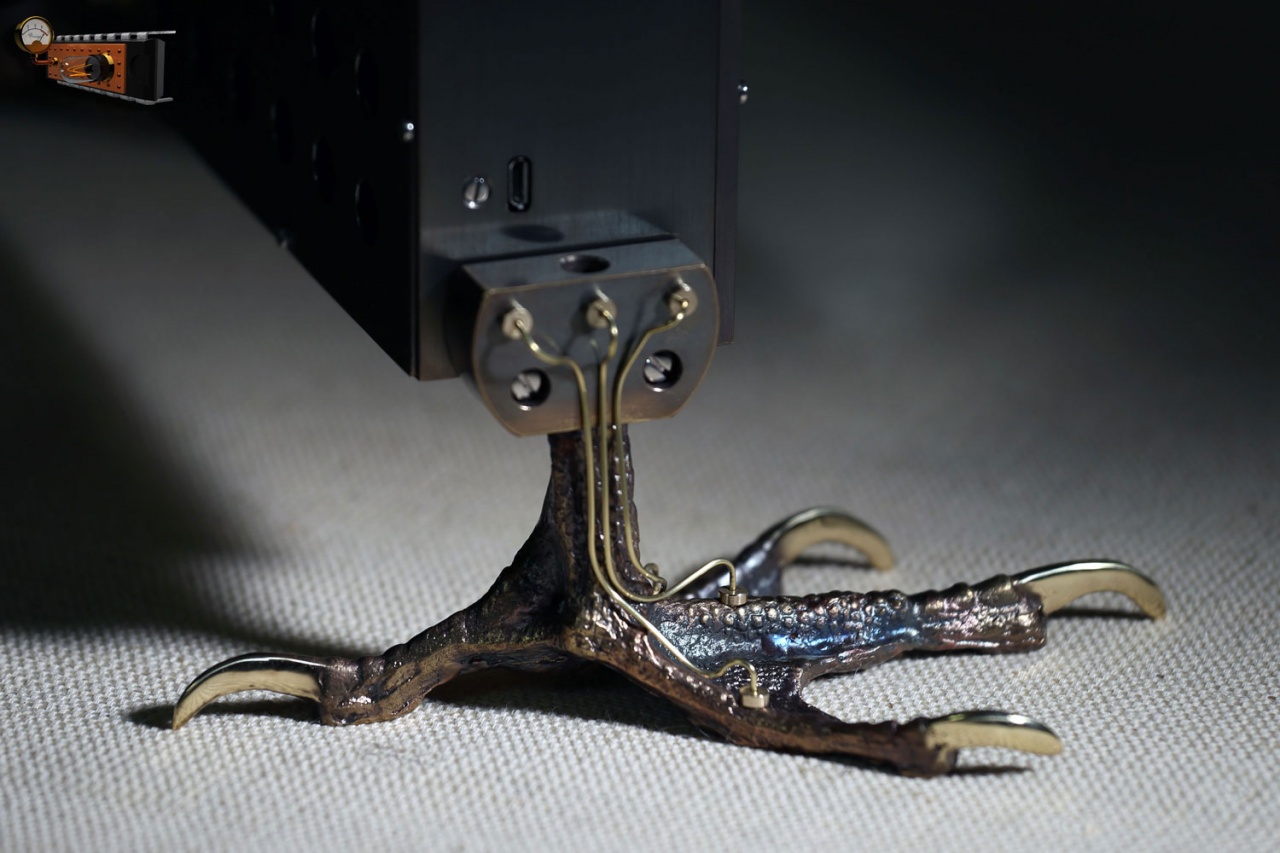

Выточил латунные фитинги, с их помощью я добавлю детализации к опорным ногам, отверстия в пальцах я уже просверлил, это видно на предыдущей фотографии.

Вложение 2589783

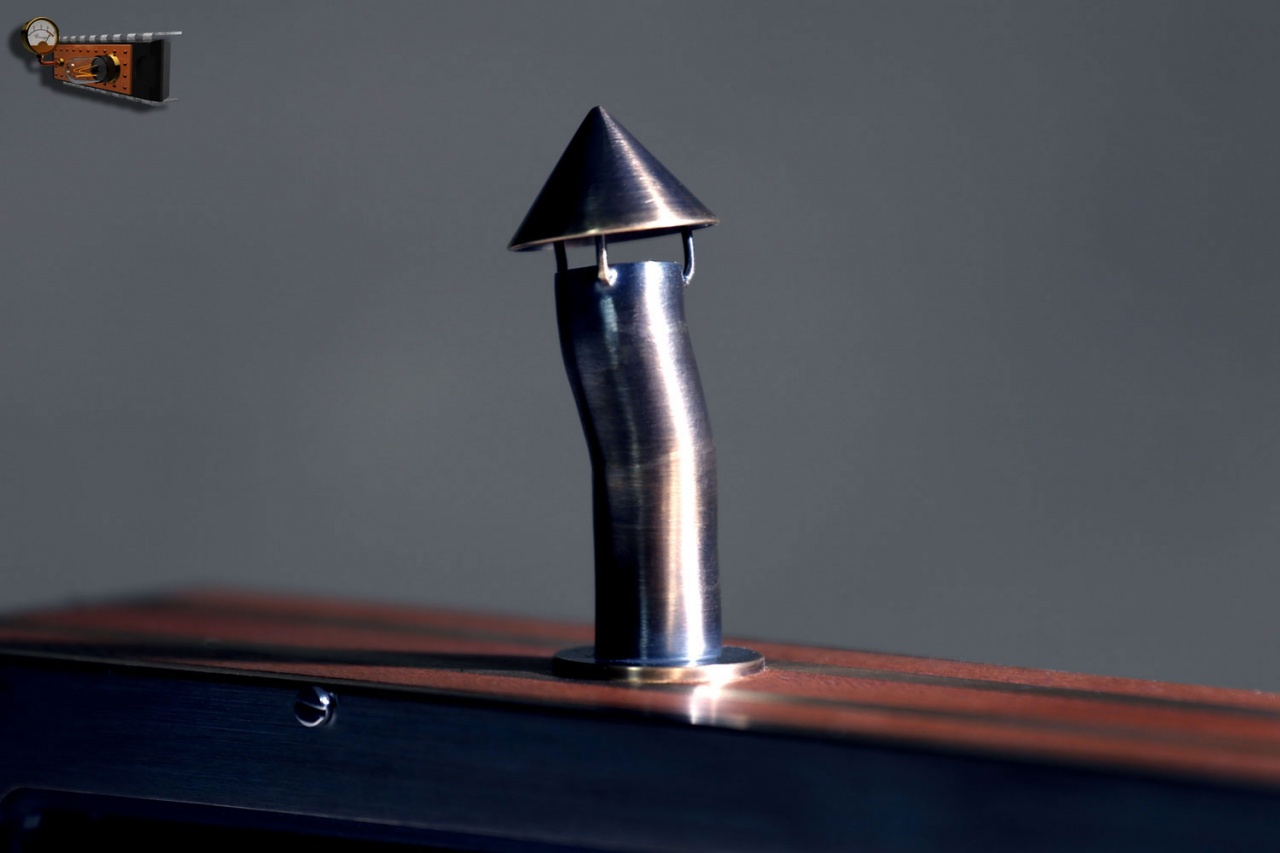

Для полного завершения задуманного образа не хватало небольшой детали на верхней части корпуса. Этой деталью решил сделать дымовую трубу, но вот беда: совершенно забыл сфотографировать её изготовление…

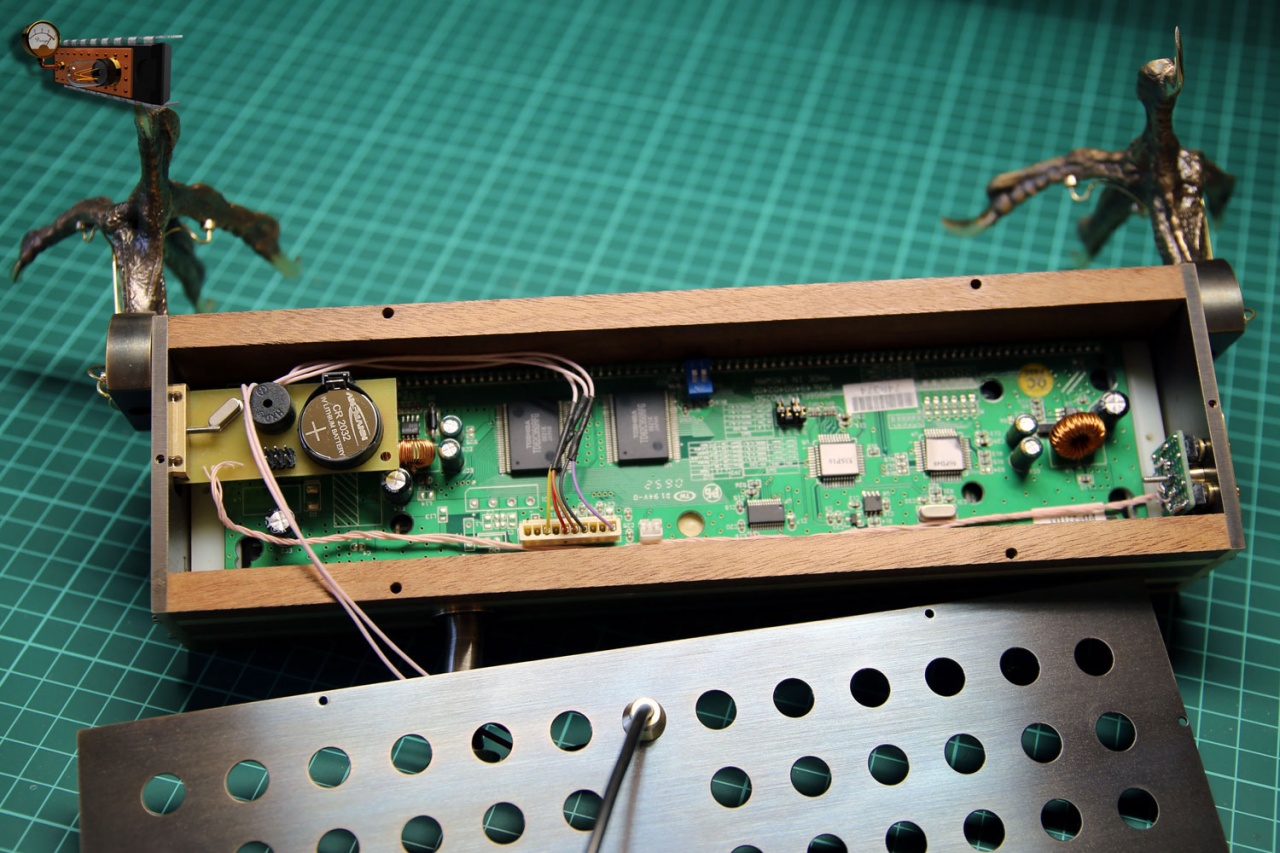

Осталось только отшлифовать все детали и собрать всё это воедино. Деревянные части пропитаю маслом.

Вложение 2589784

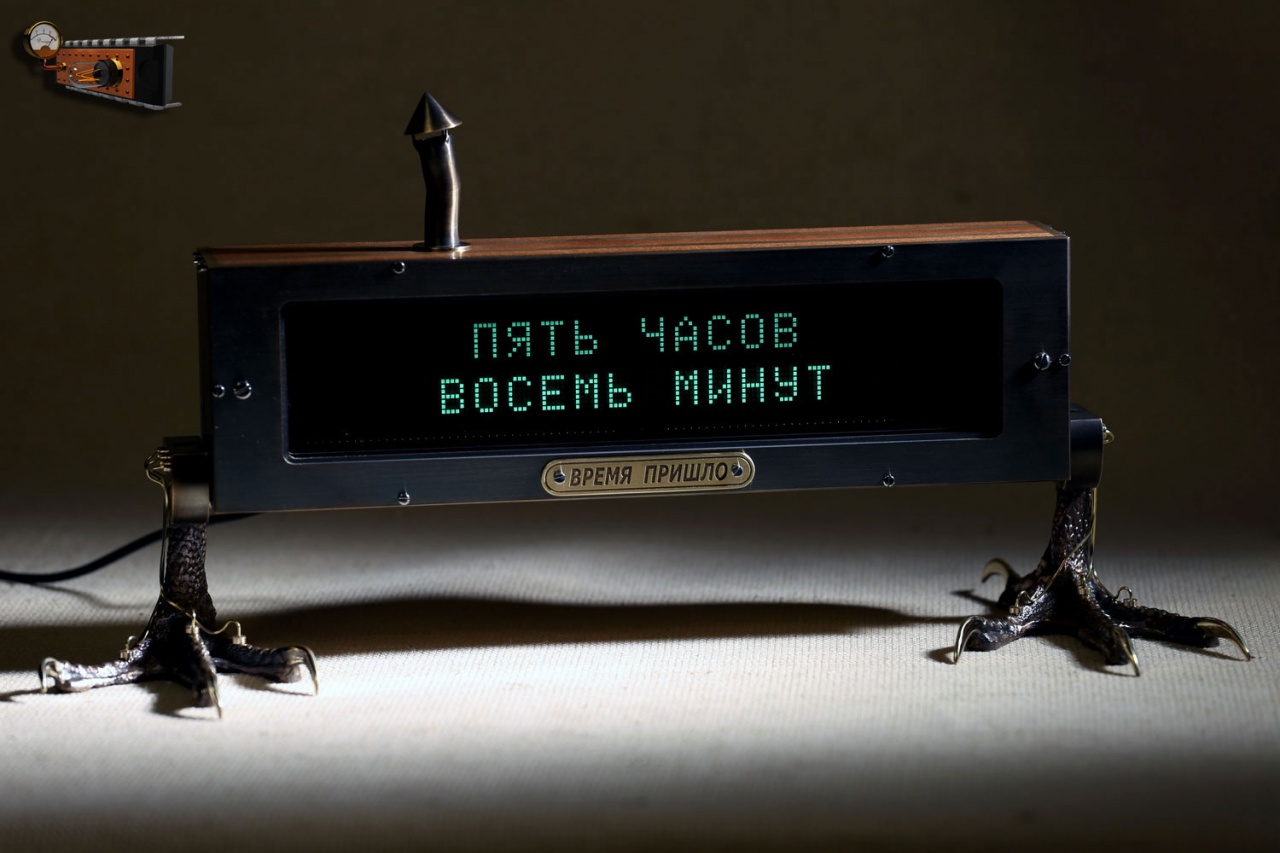

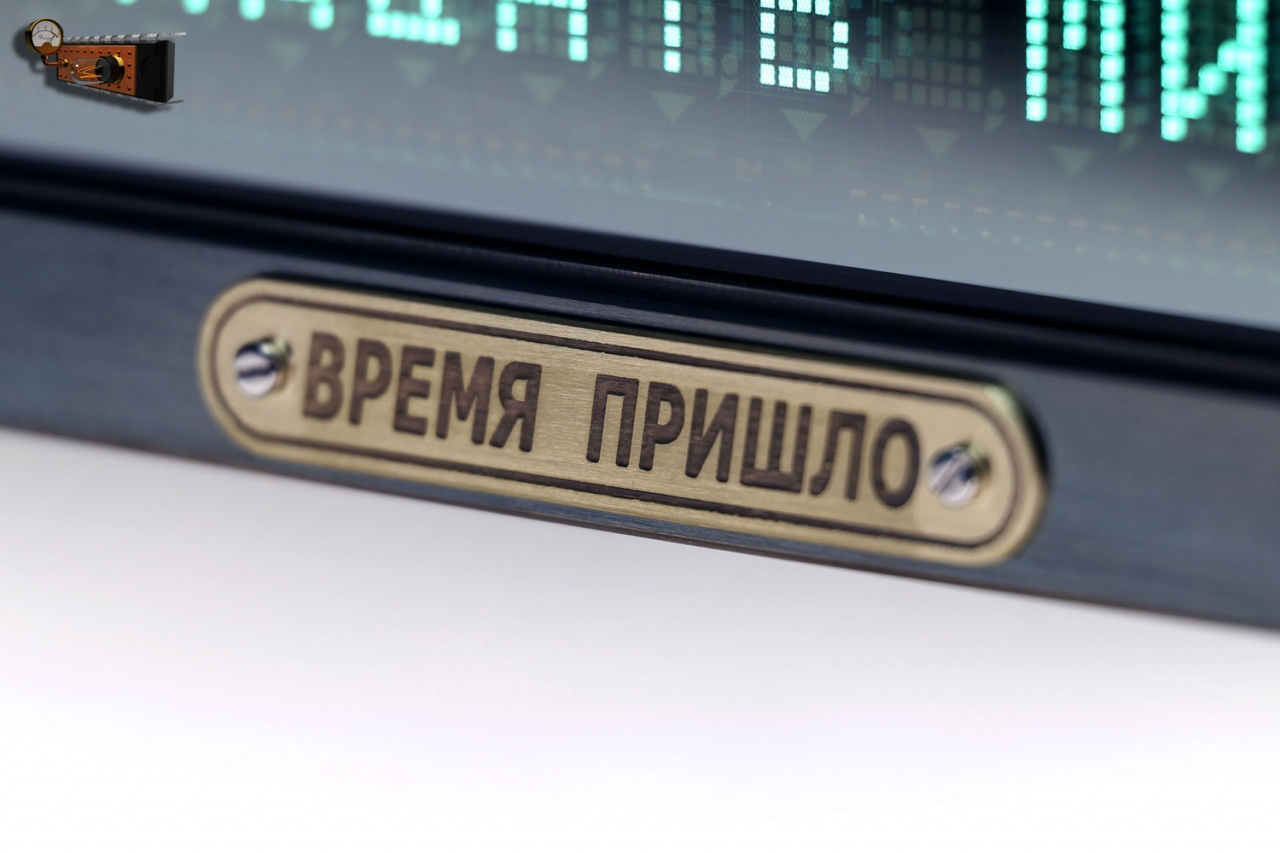

Финальные фотографии.

Вложение 2589786Вложение 2589787Вложение 2589788Вложение 2589789

Вложение 2589790Вложение 2589791Вложение 2589792Вложение 2589793

Вложение 2589794Вложение 2589795Вложение 2589796Вложение 2589797

Вложение 2589798Вложение 2589799Вложение 2589800Вложение 2589801

Небольшое видео.

[media]https://youtu.be/-7ZtSB2e9e4[/media]

Благодарю за внимание!
