Неопознанные механизмы


Добрый день!

У меня в карантинной папке скопилось много механизмов, часть из которых получается сгруппировать.
Вот одна из таких групп с названием "Большие цифры". Цифры на самом деле большие и красивые.

Вложение 2580531Вложение 2580532Вложение 2580533Вложение 2580534Вложение 2580535Вложение 2580536
Вложение 2580537Вложение 2580538Вложение 2580539Вложение 2580540Вложение 2580541

Кроме цифр объединяет эти механизмы:
- прямоугольная пластина анкерного моста,
- шплинты на передней платине (низкие серийные номера с завальцовкой)
- две вертикальные сменные накладки (мосты)
- молоточки
- угловой анкер, фиксация сменных паллет со стороны циферблата

Вложение 2580559Вложение 2580560Вложение 2580561

- три точки крепления циферблата к механизму
- маятник, имеющий Т-образную деталь над линзой
- фиксация механизма снизу винтами с барашками
- вертикальное расположение мостов заводных отверстий
- фрезерованные кронштейны

Вложение 2580562Вложение 2580564Вложение 2580565

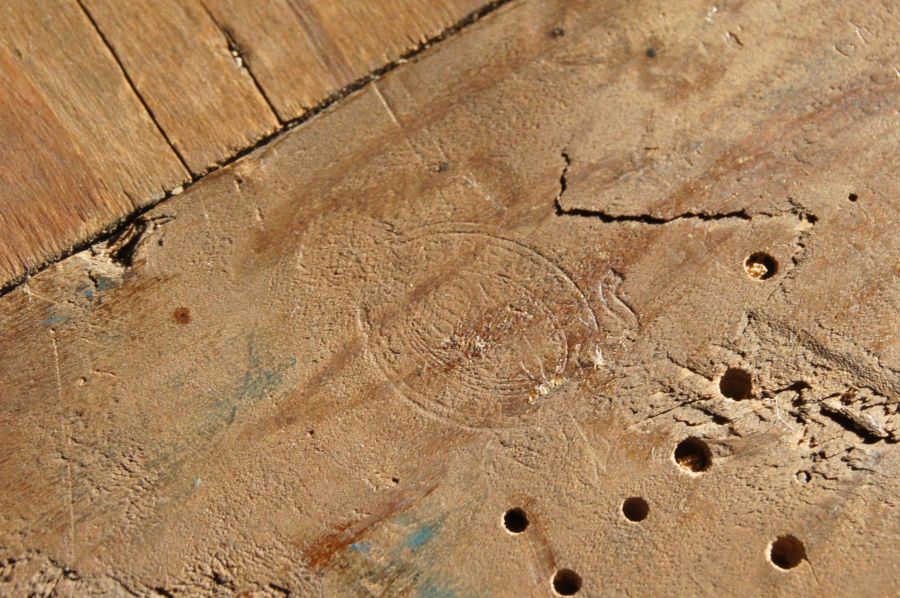

Всего четыре механизма живут в родных корпусах; мне кажется, что они сделаны по моде 1880-ых гг. На одном из корпусов штамп (Endler ?).

Вложение 2580631Вложение 2580580Вложение 2580579Вложение 2580577Вложение 2580578

У меня не получилось среди известных мне фирм найти им родственников.
Может кому-то встречались ещё такие же "большие цифры", буду рада пополнению этой папки, неопознанной, но уже имеющей своё узнаваемое лицо.

Кстати, вот ещё похожий механизм, но уже с реечной системой http://forum.watch.ru/showpost.php?p...&postcount=498

Вложение 2580609Вложение 2580611Вложение 2580612

Извините, я сейчас темой маятника озабочен слегка;), посему посмотрев на конструкцию и инженерное решение крепления линзы возник вопрос - а разве хватит такого незначительного запаса хода гайки для регулировки точности хода? Или там уже изначально сам маятник в сборе хорошо изготовлен и подогнан к работе механизма, что этих пяти миллиметров резьбы хватит для выставления линзы?

Здравствуйте Татьяна, у Вас на 7 фото затесался мех. не с этих неопознаных, а с других ( у меня он есть только с номером 41107)
-цифры расположены ниже на платине и они помельче,
-мост накладной только один вертикально расположен,
Кто это я тоже незнаю.

Спасибо, он действительно не из этого ряда.
Кроме неправильной накладочки/моста, здесь другие посадочные отверстия, есть демпферная пластинка и отсутствуют технологические отверстия, которые есть на задней платине у других механизмов.
При этом, если бы не шрифт, я бы отнесла этот механизм к ранним Mauthe. Вот все картинки этого механизма:

Вложение 2580954Вложение 2580955Вложение 2580956Вложение 2580957

Кстати, кронштейн похож на маутевский.

Сам себе отвечу - там поболее, чем пять миллиметров, невидимая на фото часть утопает в пенопласте:)

Этот механизм смутно мне напоминает вот этот.

Это Mauthe, а Etzold & Popitz сами никогда механизмы не делали, простое клеймо в виде E&P означает, что это ранний период, ~ до 1890 года.

Механизмы и вправду похожи, разве что кегль немного разный, и пробит на разном расстоянии от
низа платины.

Татьяна, а на молотке просто вмятина, или подобие клейма ?

Татяна, а где же остальное с красивыми счетными колесами.

Татьяна, коллеги, здравствуйте.
Я все не мог вспомнить, где видел подобный кронштейн.
Фото не помню чьего комплекта, у меня такой же мех, для себя сохранил фото.
Кронштейн похожий, но "перевёрнутый".
Крепления снизу.
Т-образная планка на маятнике, технологические отверстия, крепления платин...
Схожесть счетного колеса...

Мост анкерной вилки, да, напрочь другой. На молоточек не смотрим - он не родной, на моем мехе другой.

В общем, ни на что не претендую... за своё надеюсь.

Кстати, Татьяна, кронштейн и полка на четвёртом фото в первом сообщении не такая. Крепления по бокам.
