F.P. Journe Tourbillon Souverain обзор механизма
Вложений: 45
Мой юбилейный, десятитысячный пост на форуме

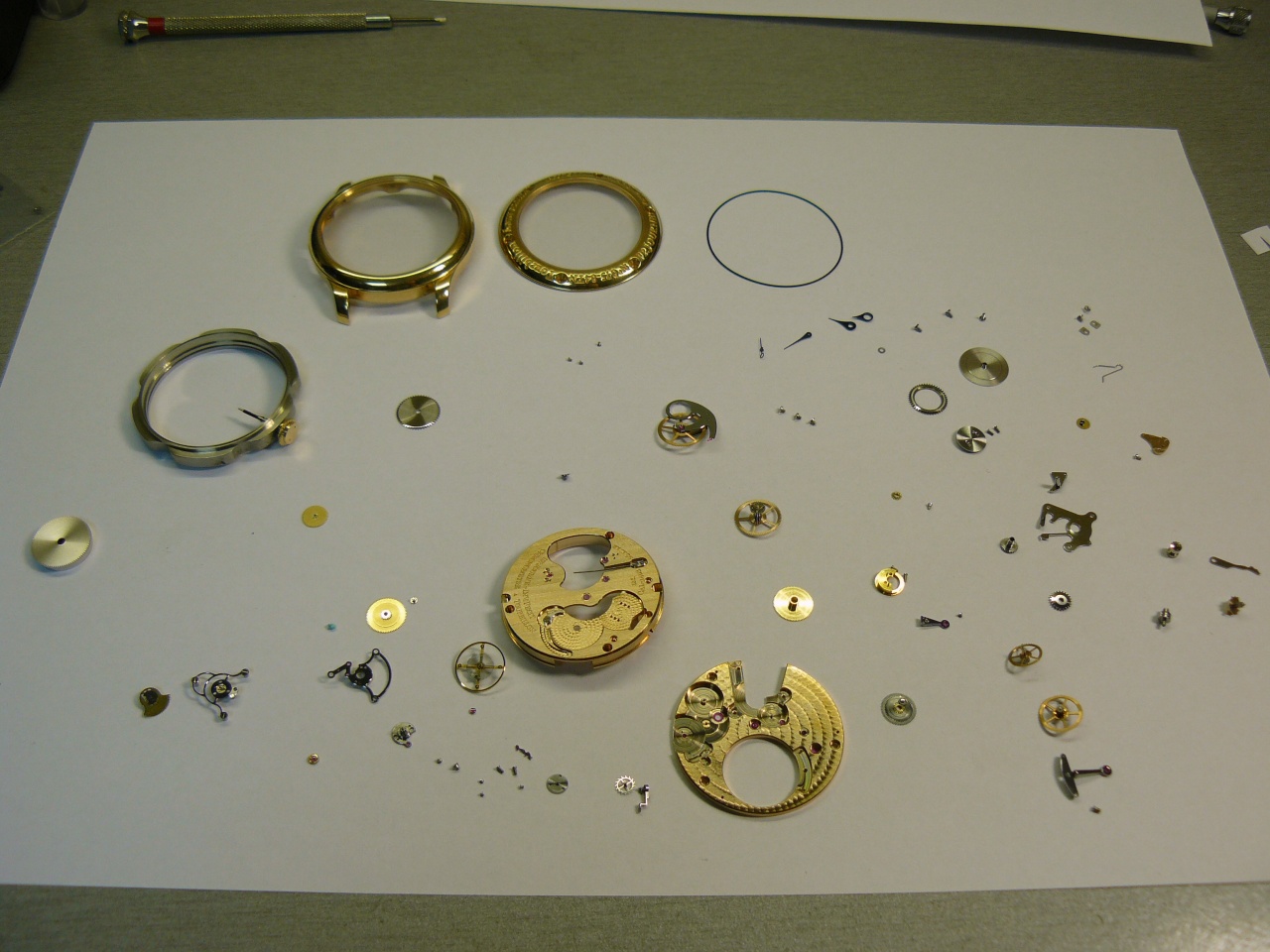

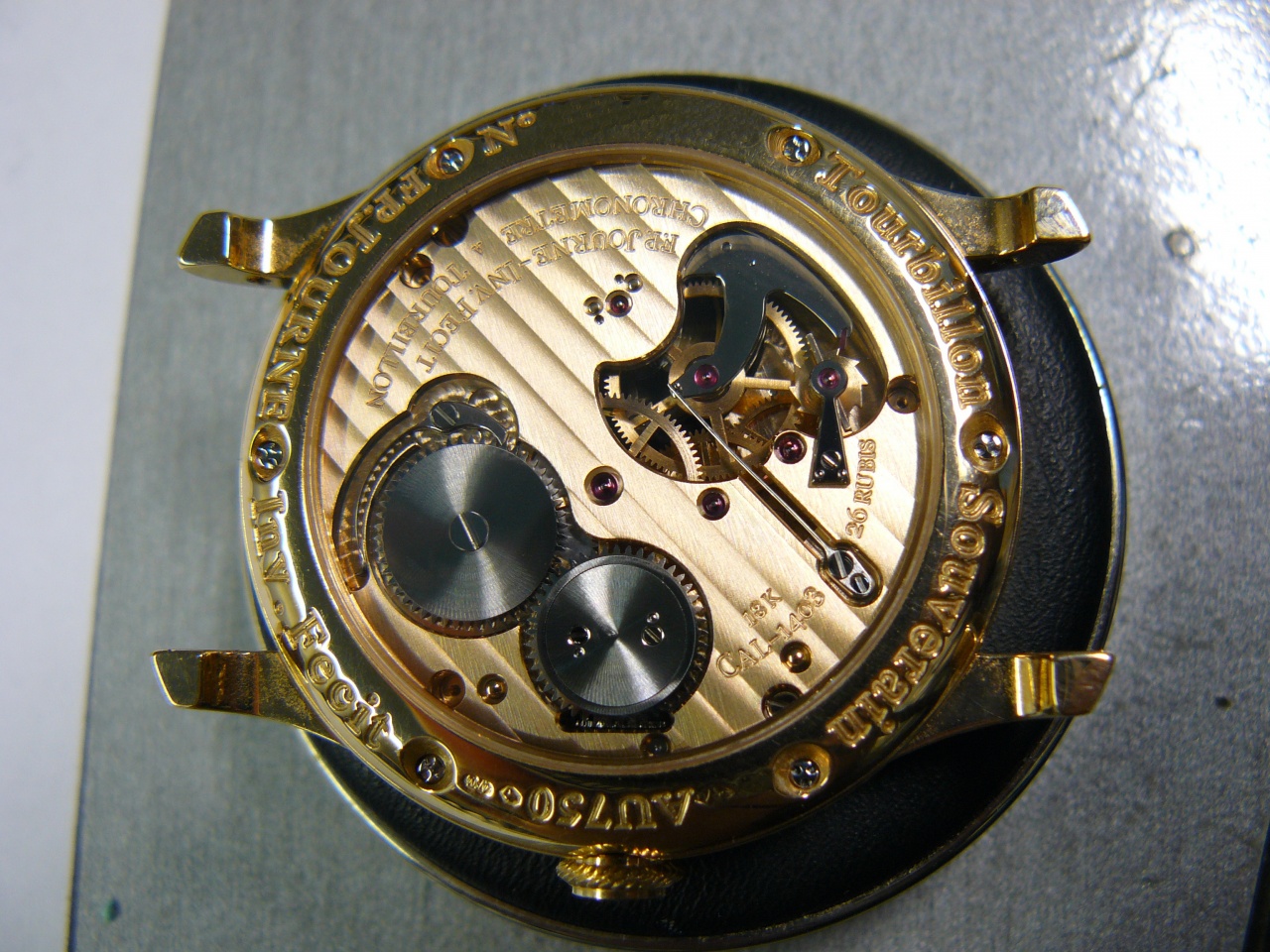

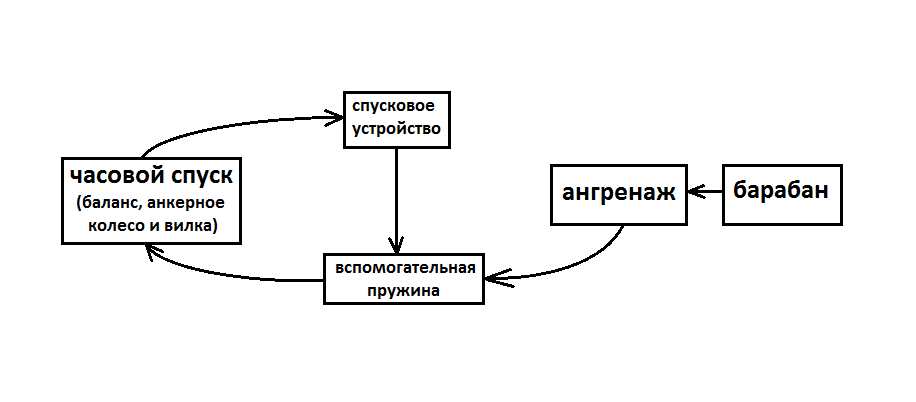

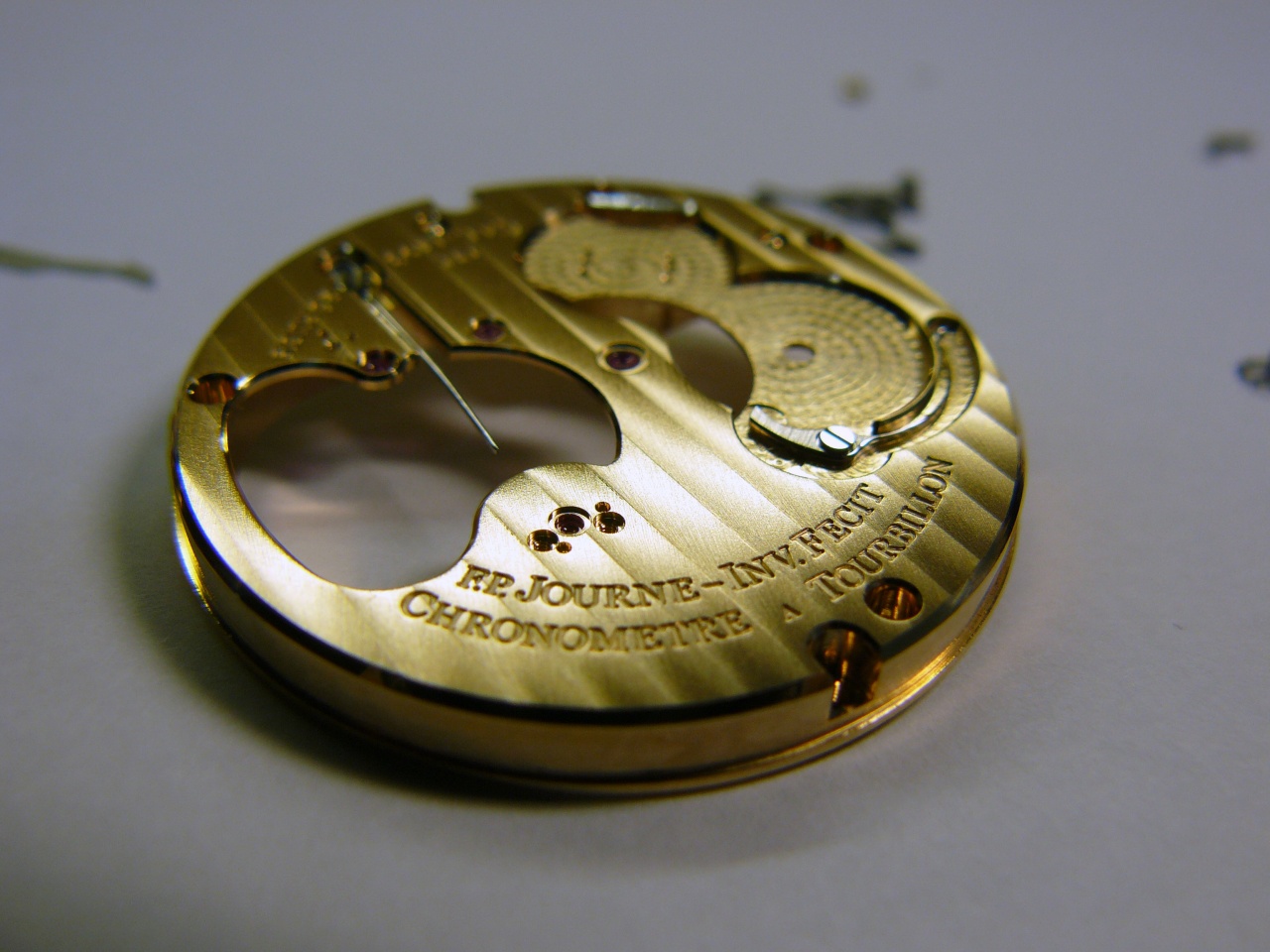

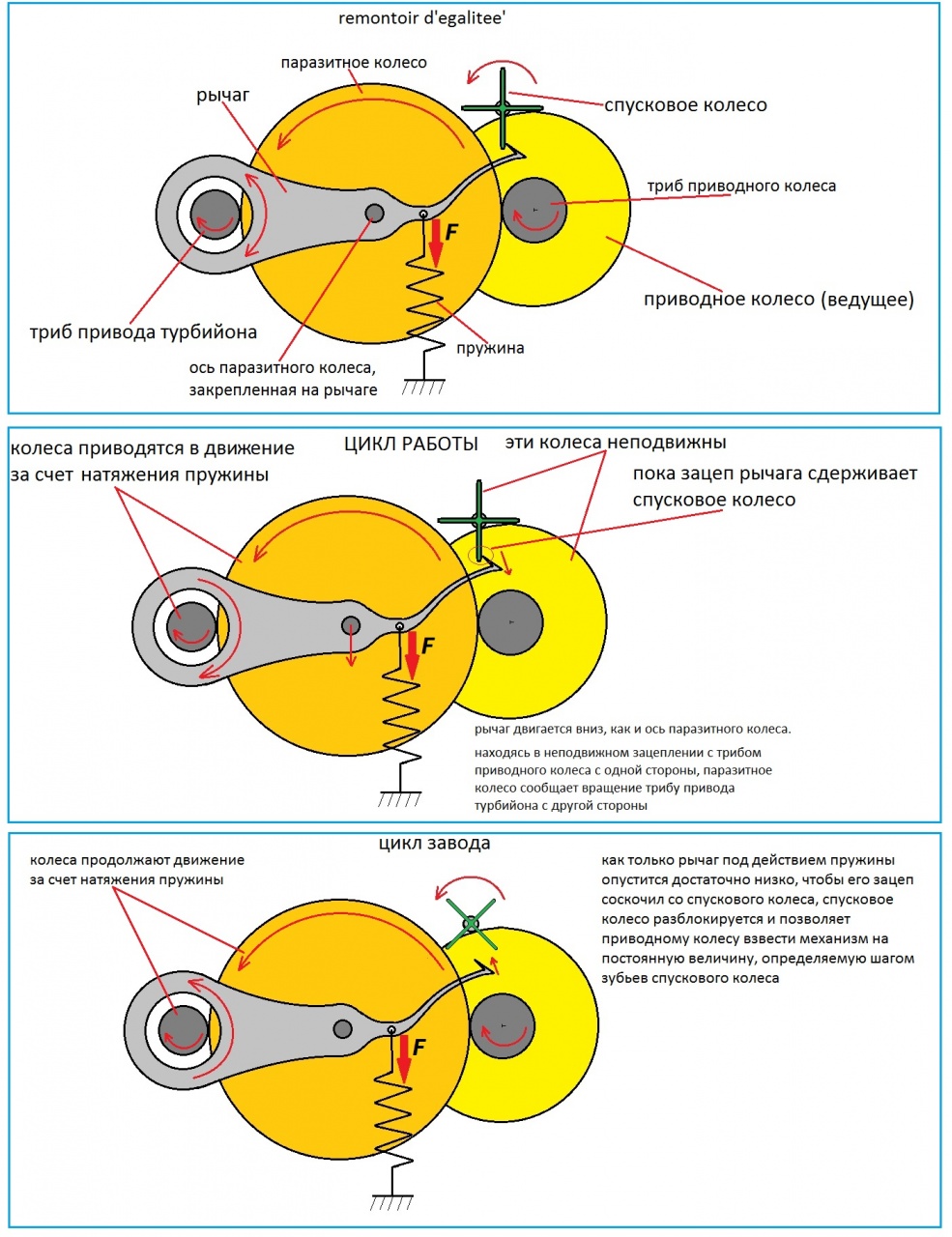

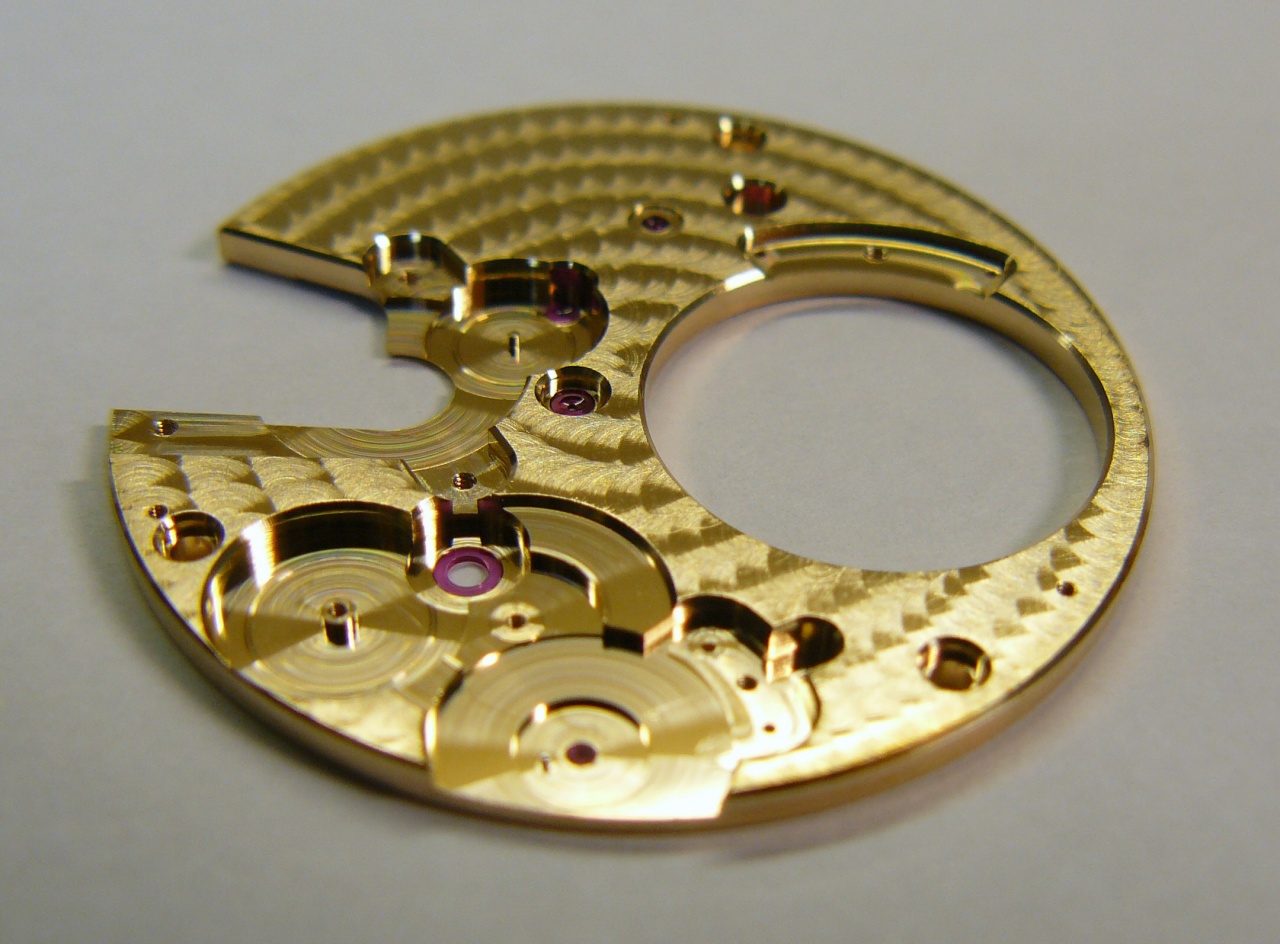

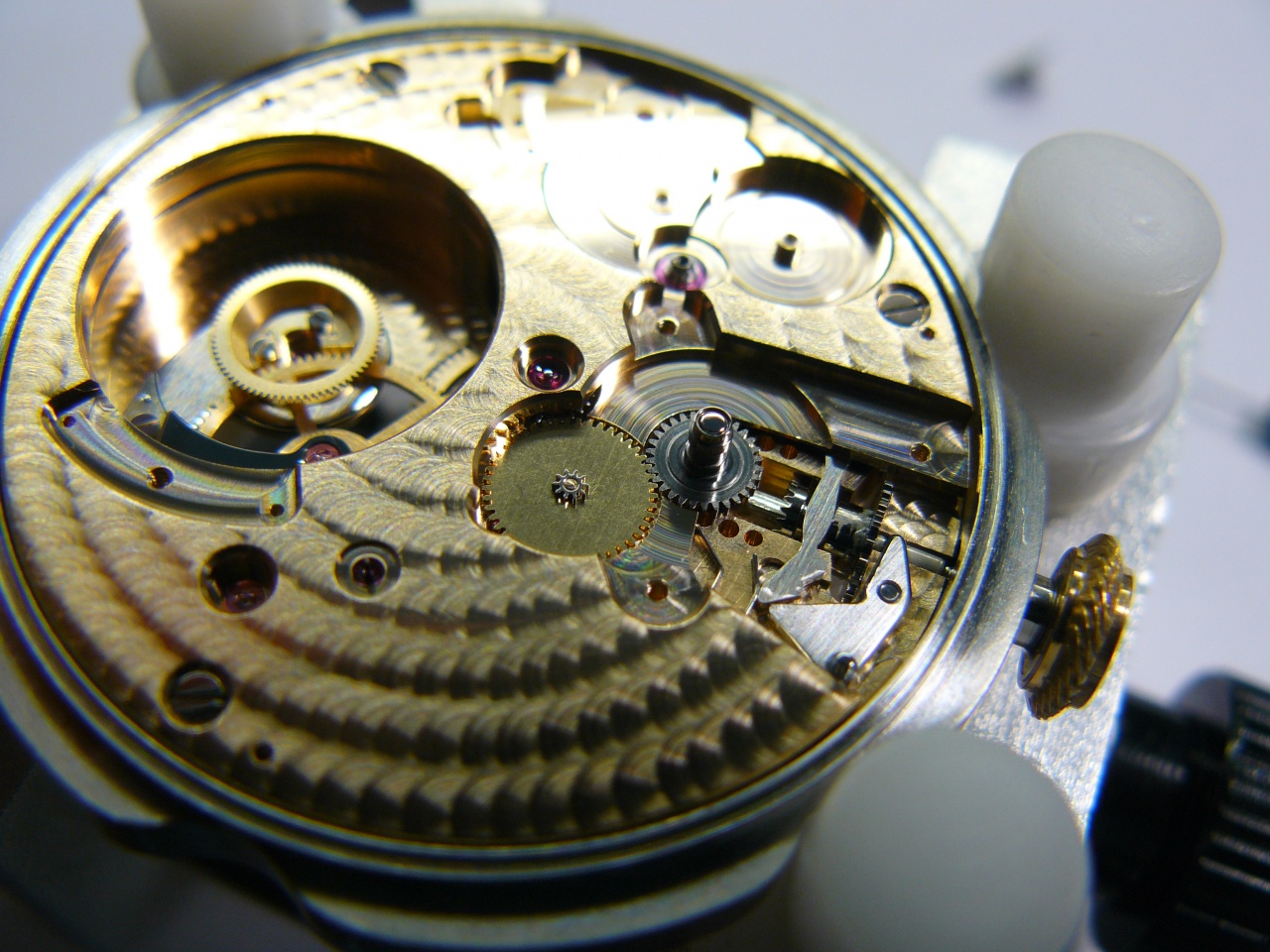

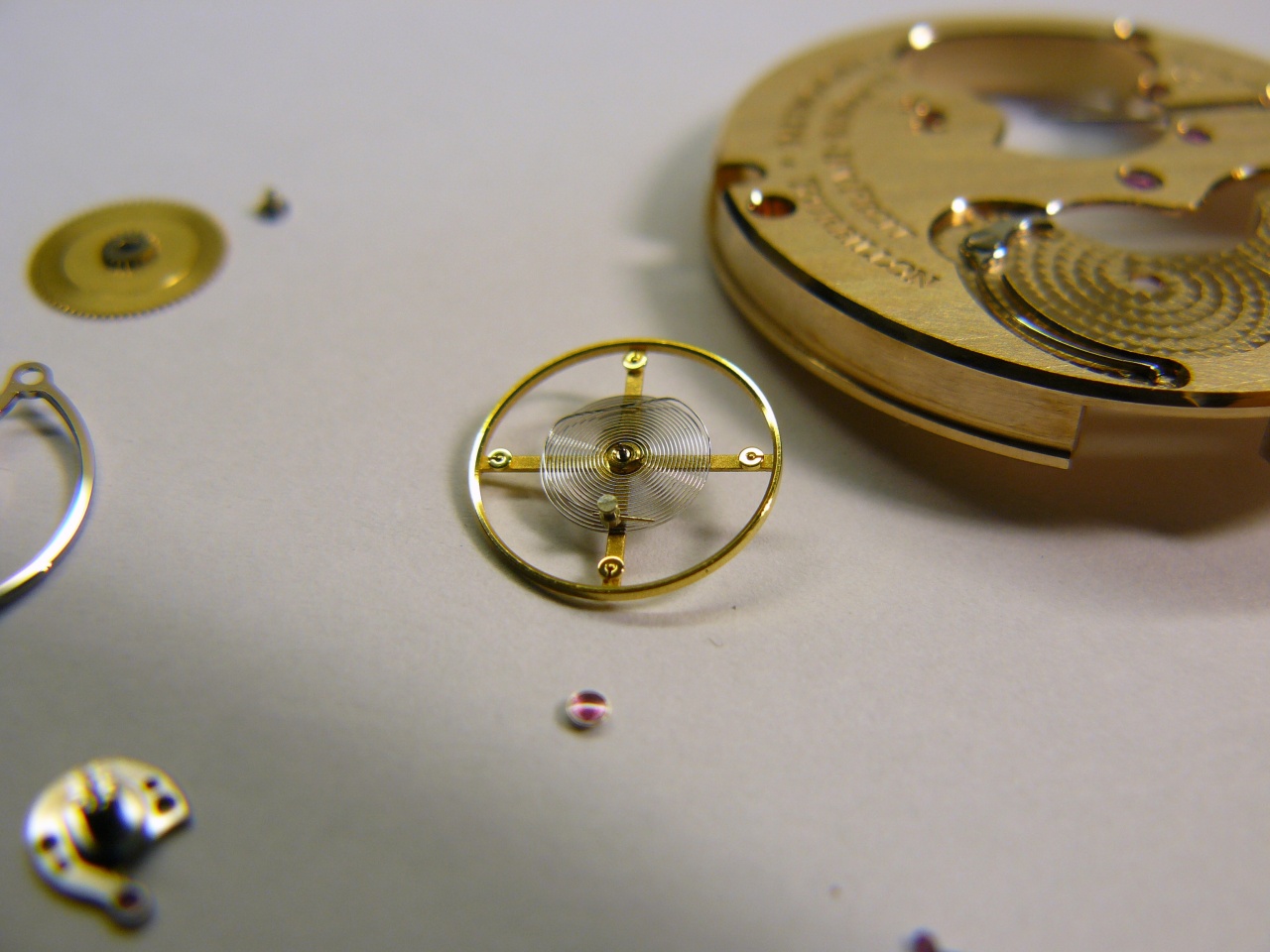

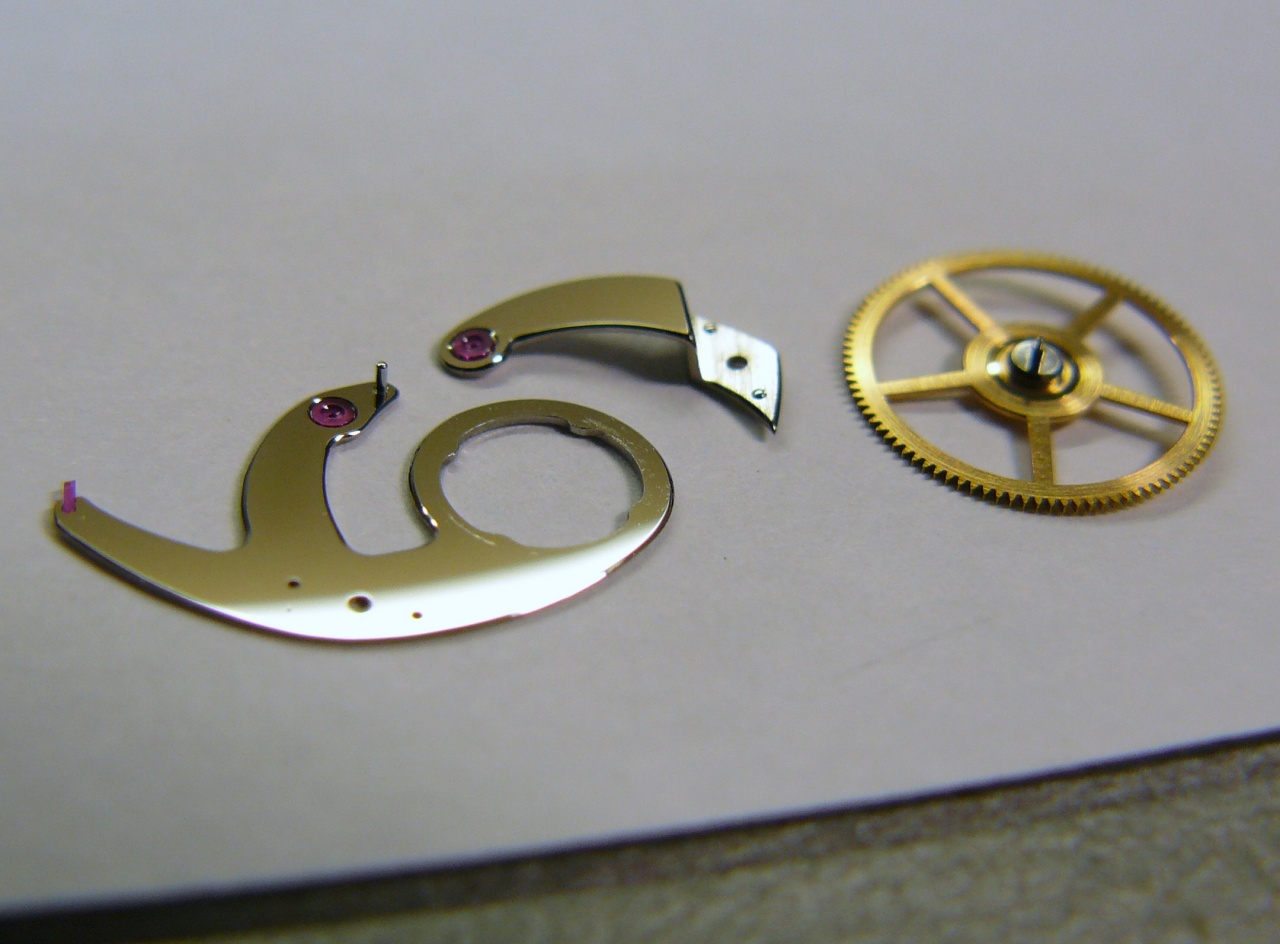

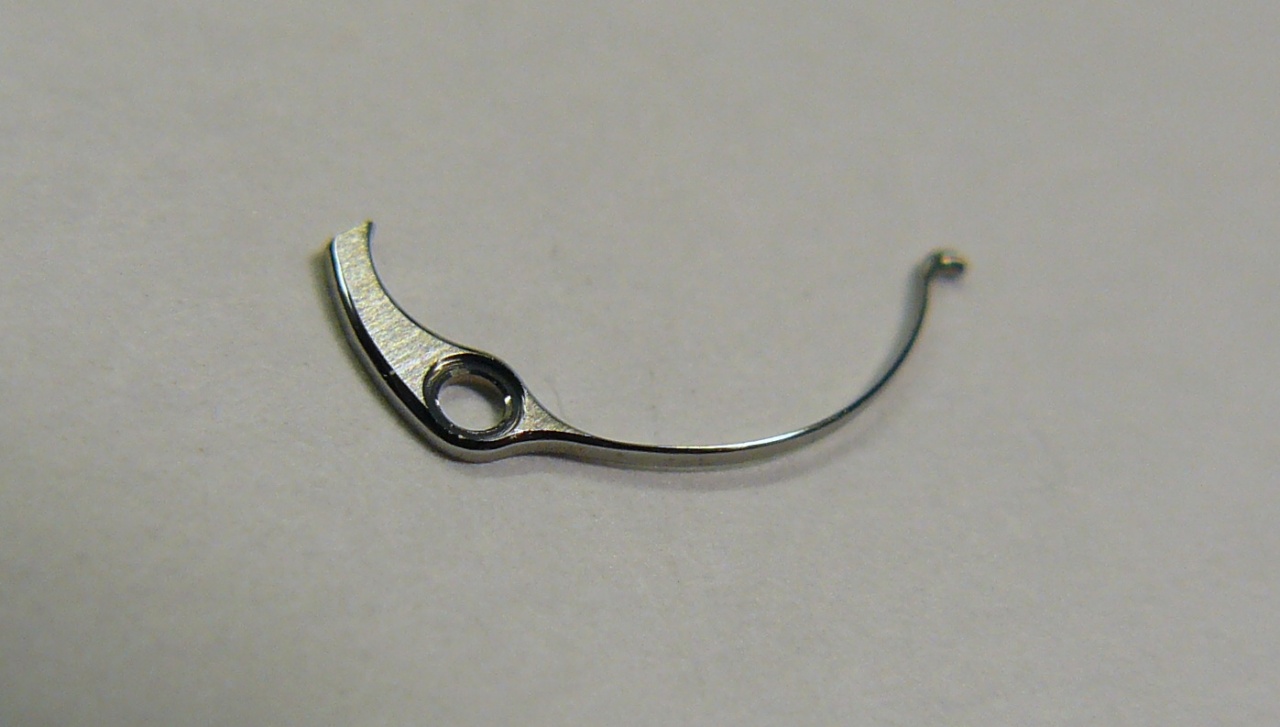

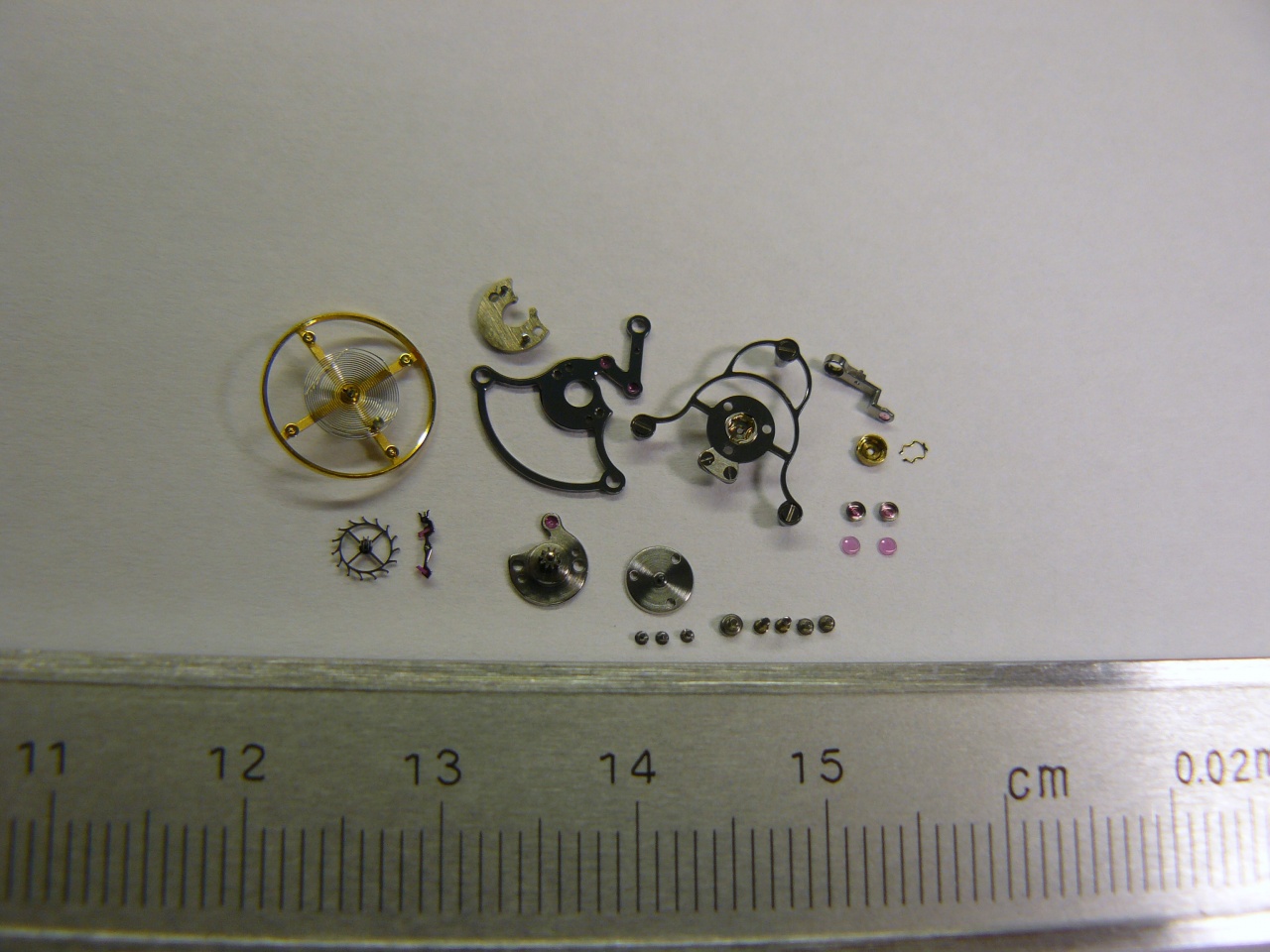

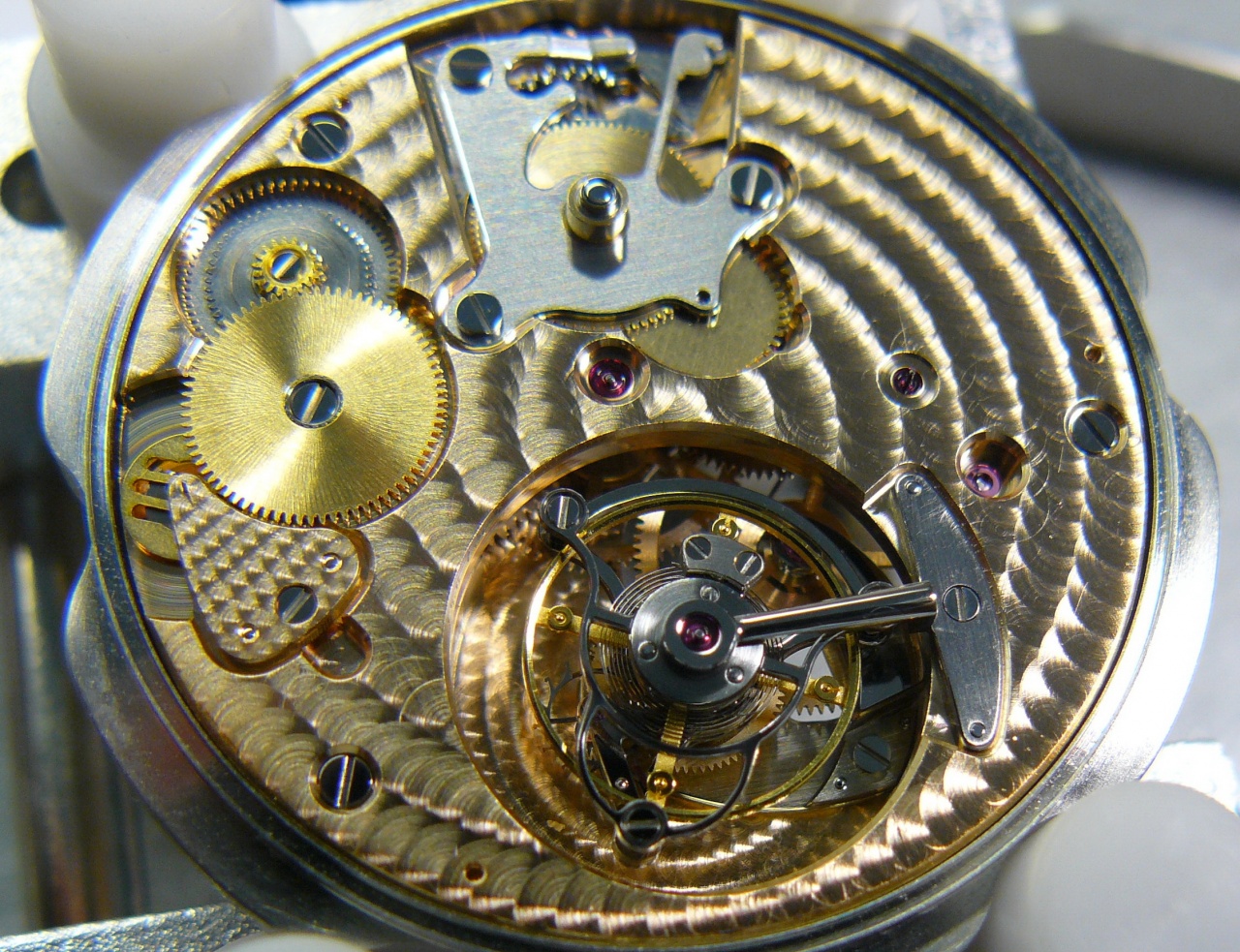

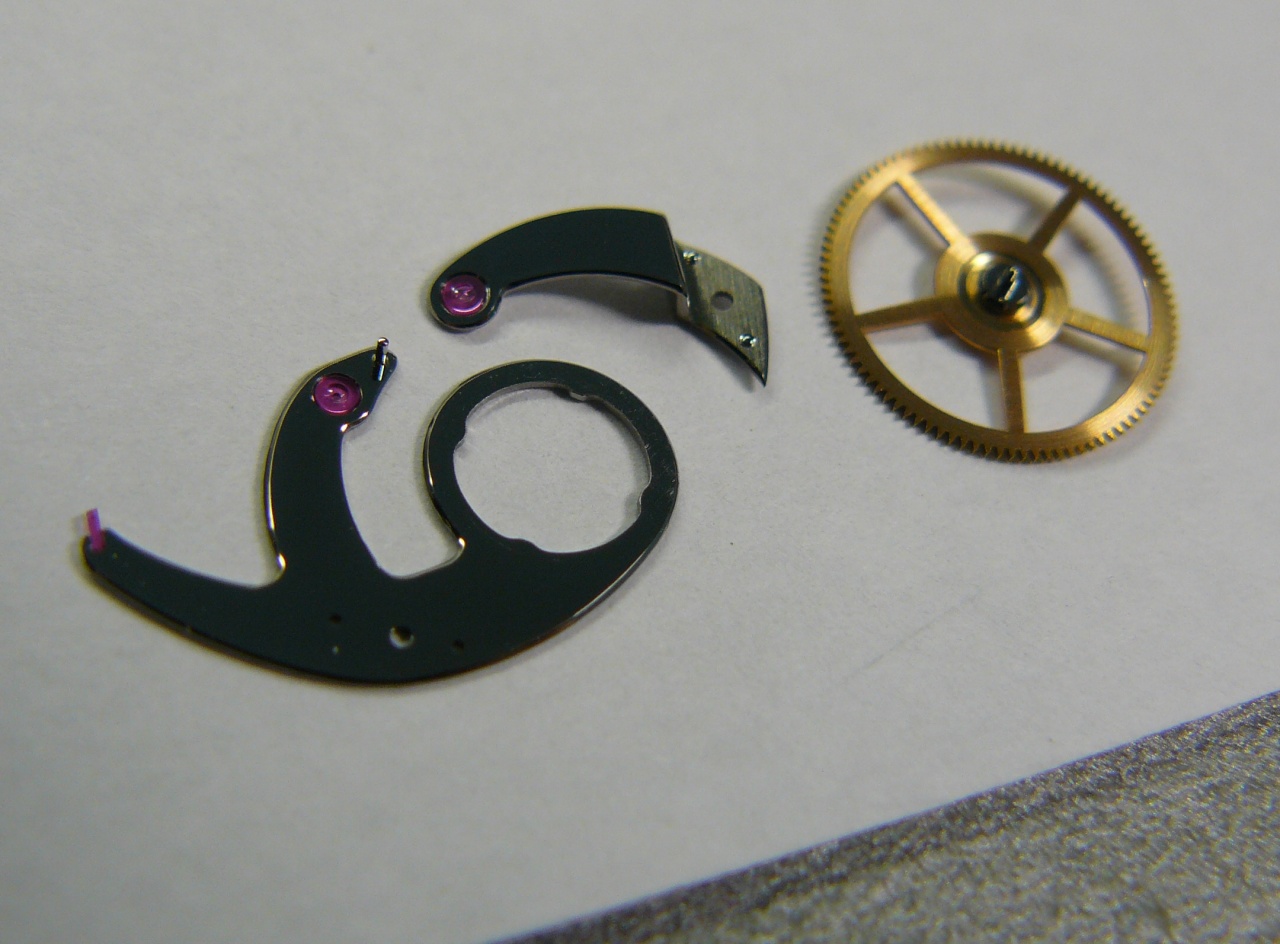

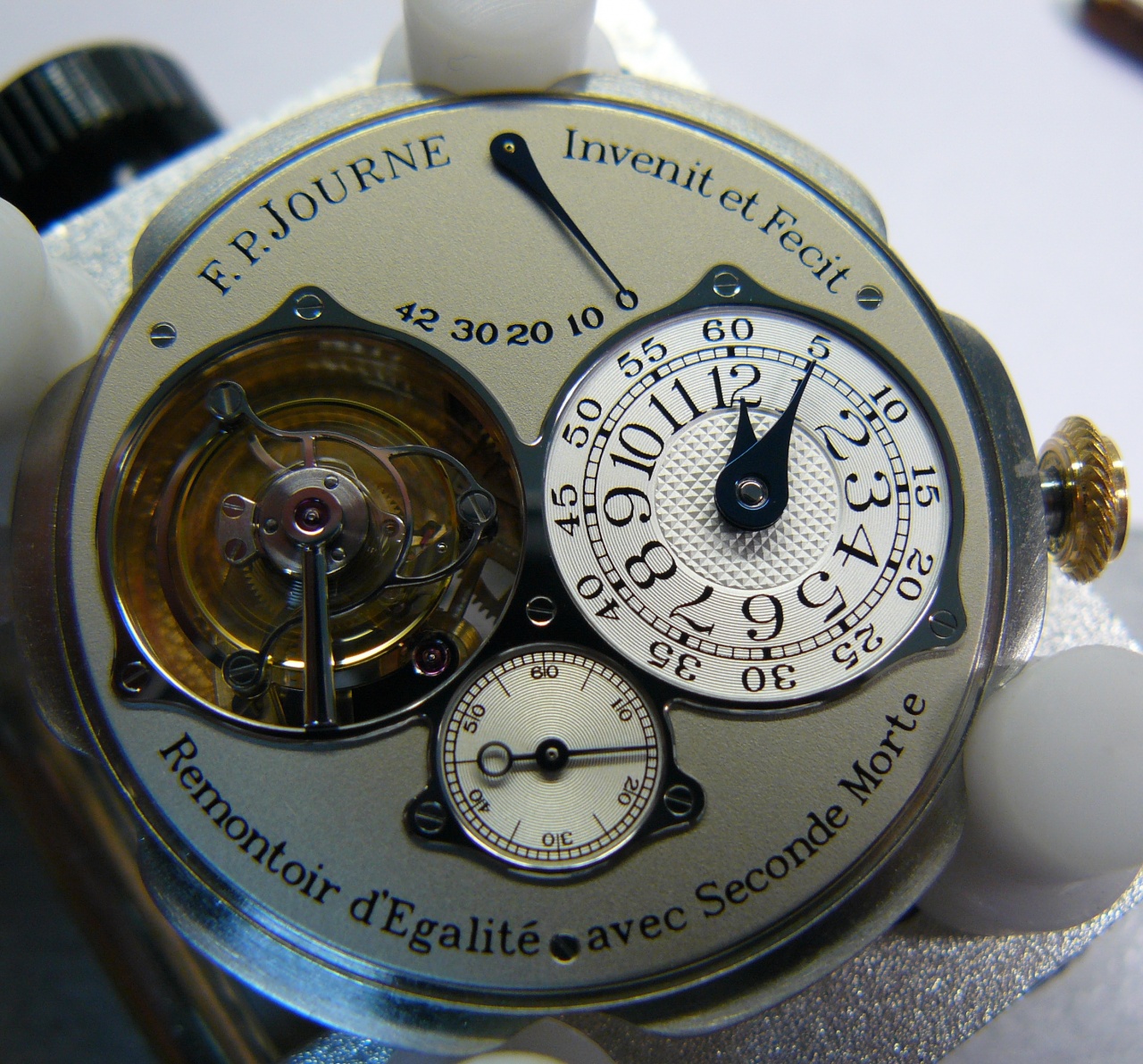

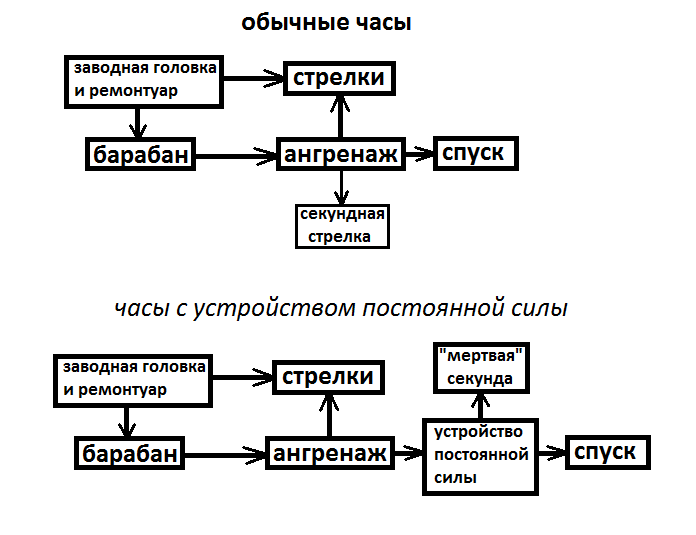

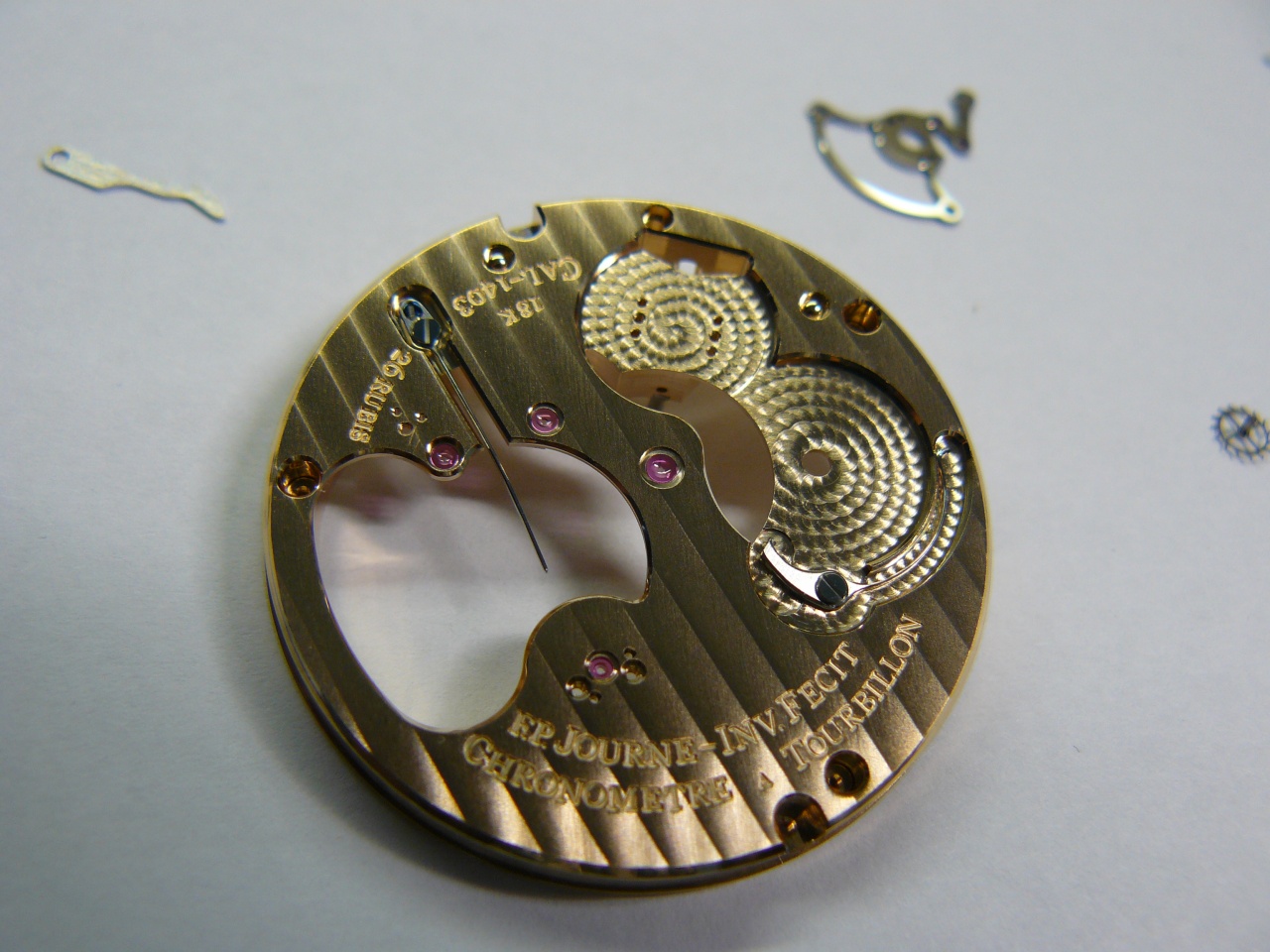

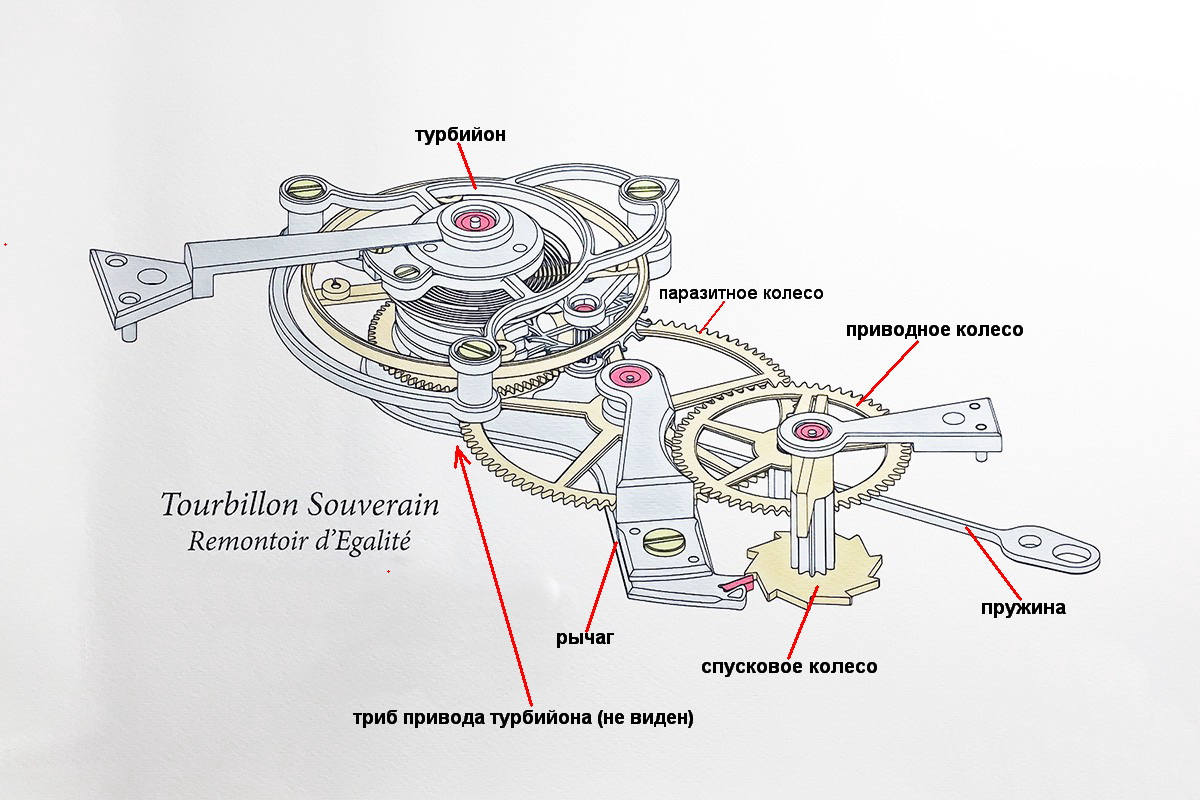

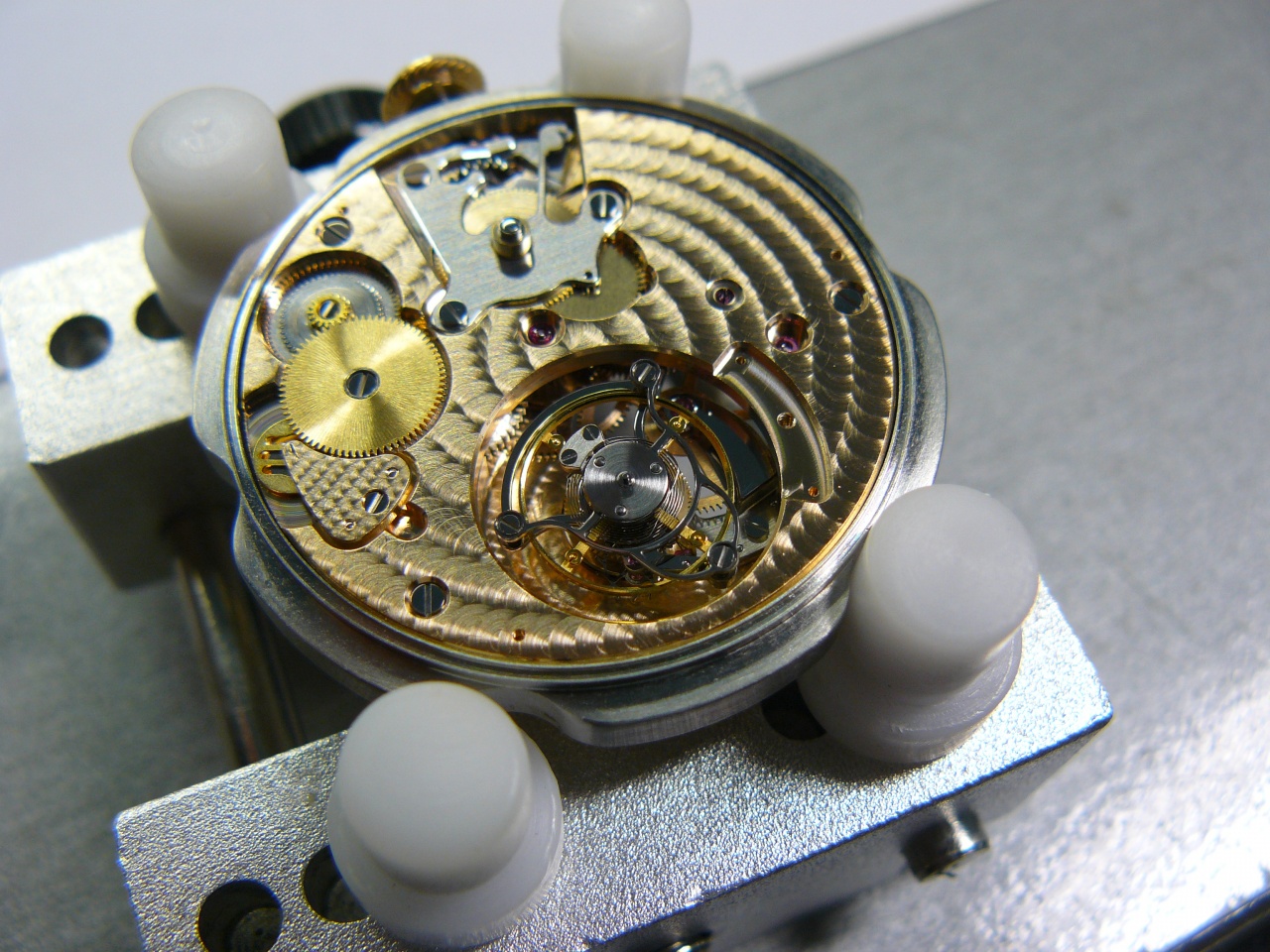

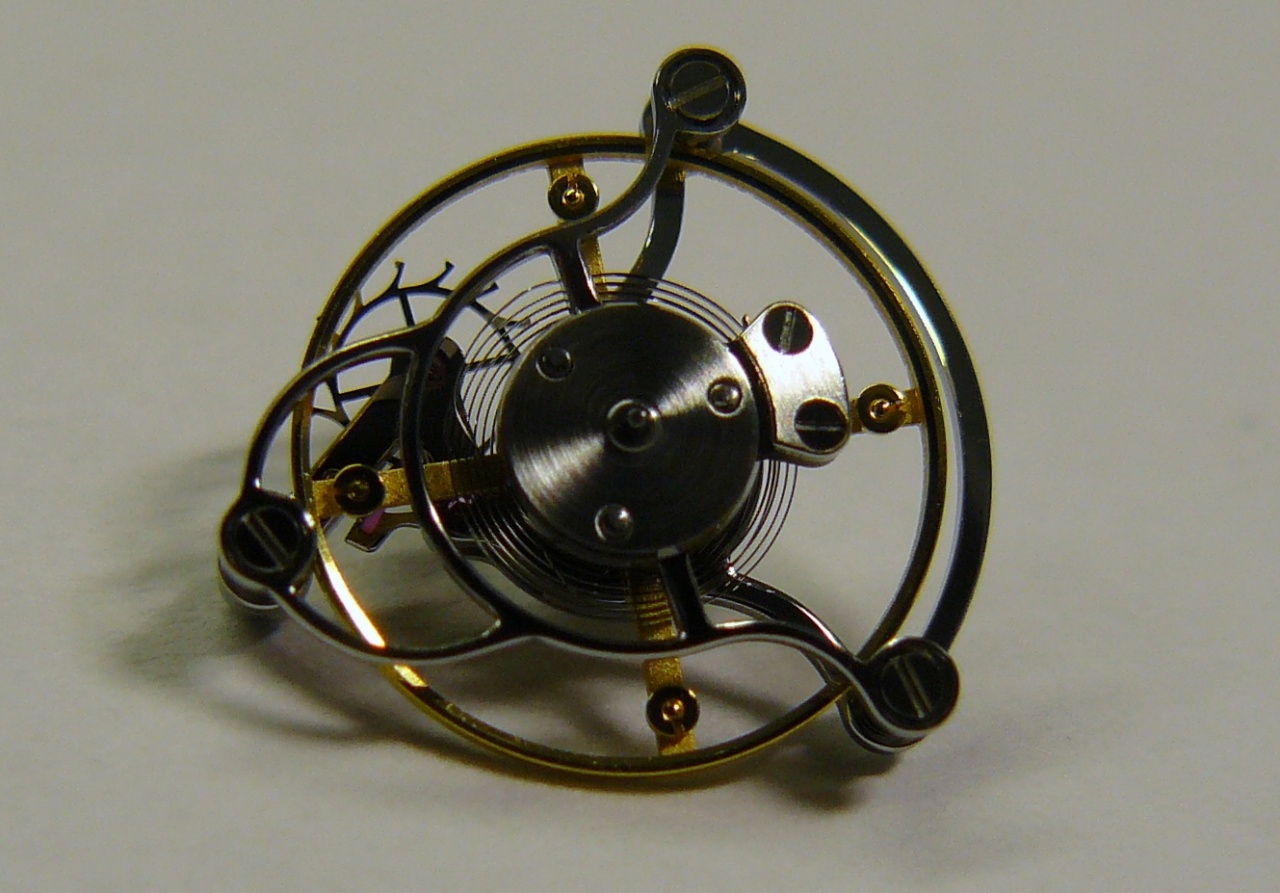

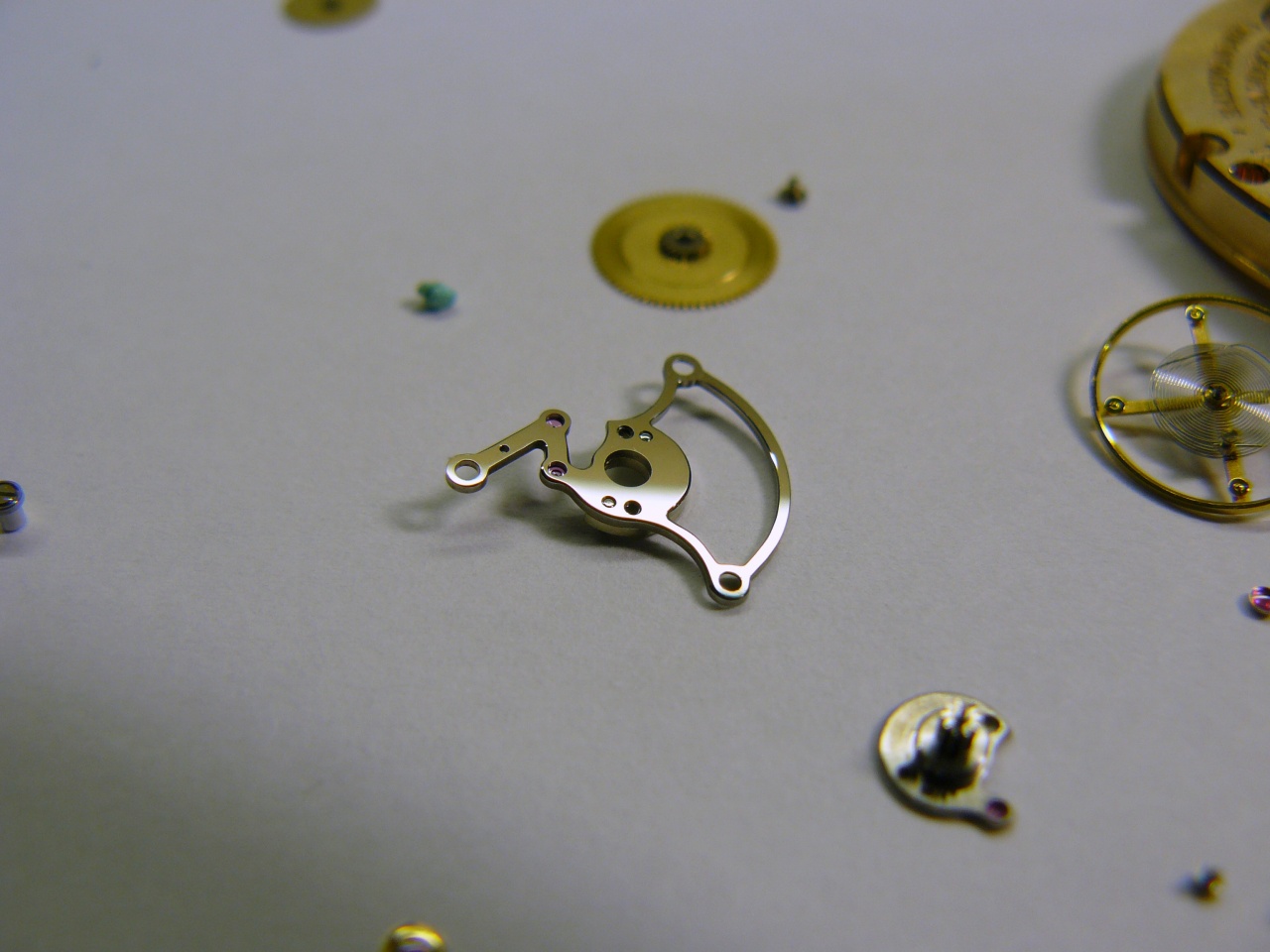

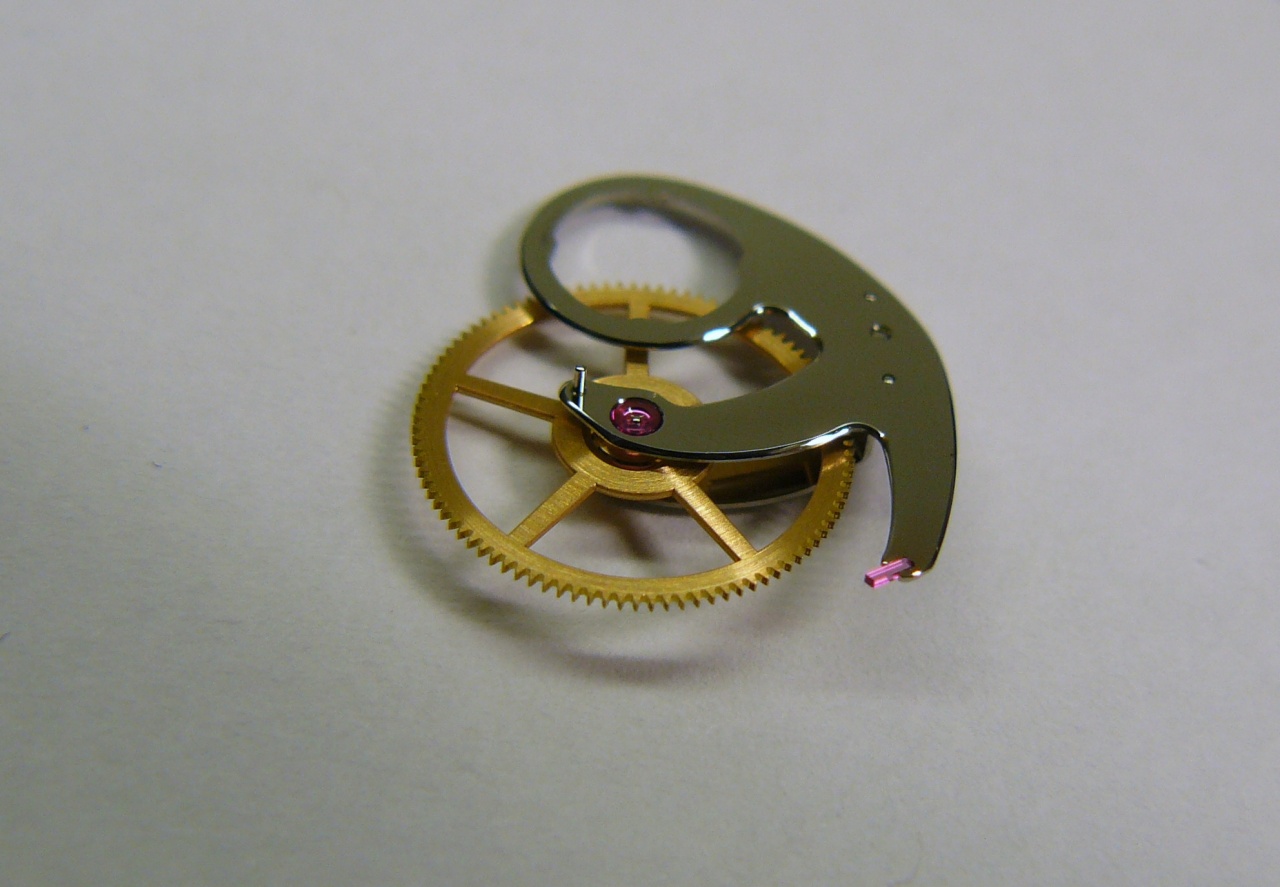

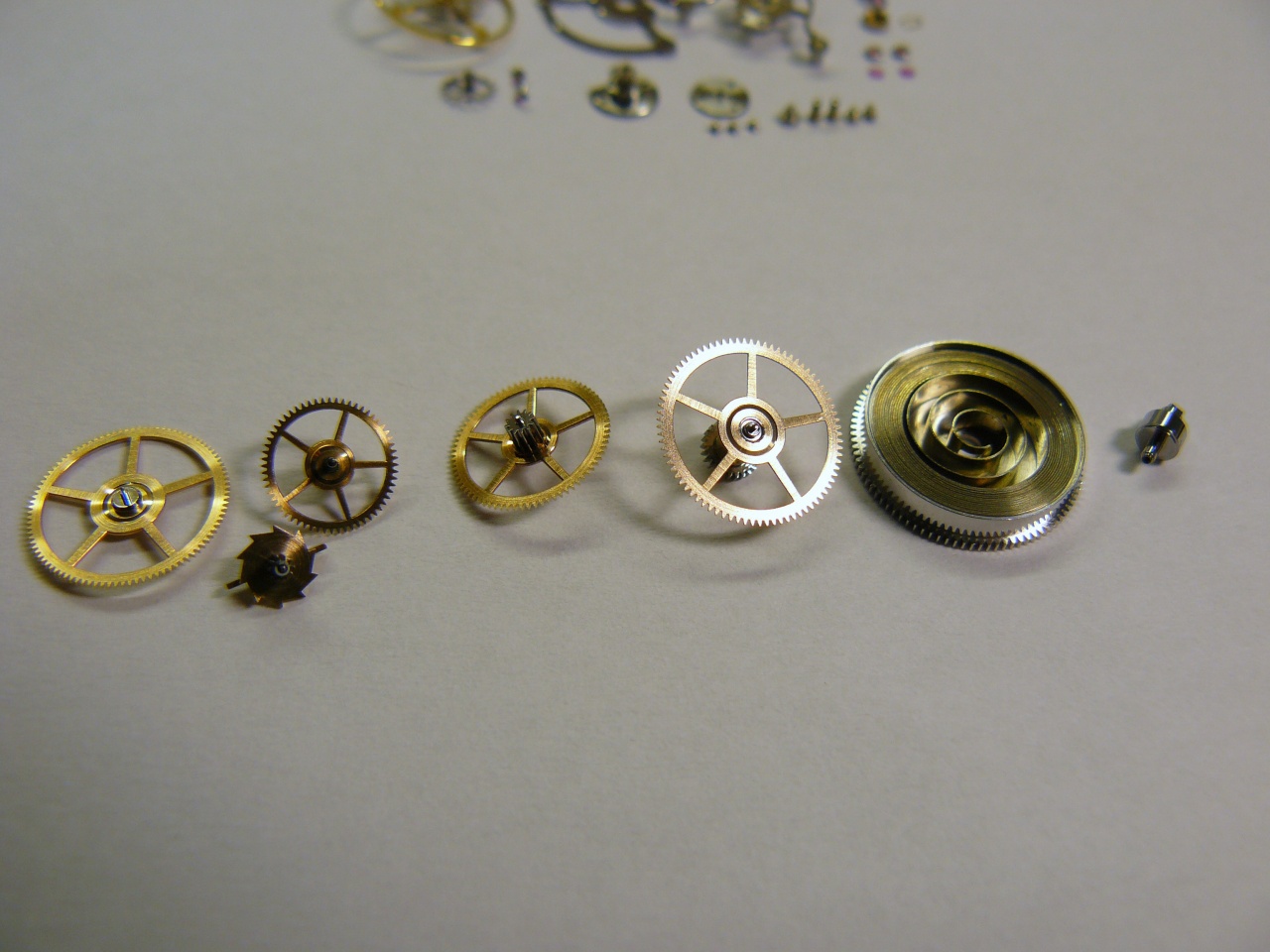

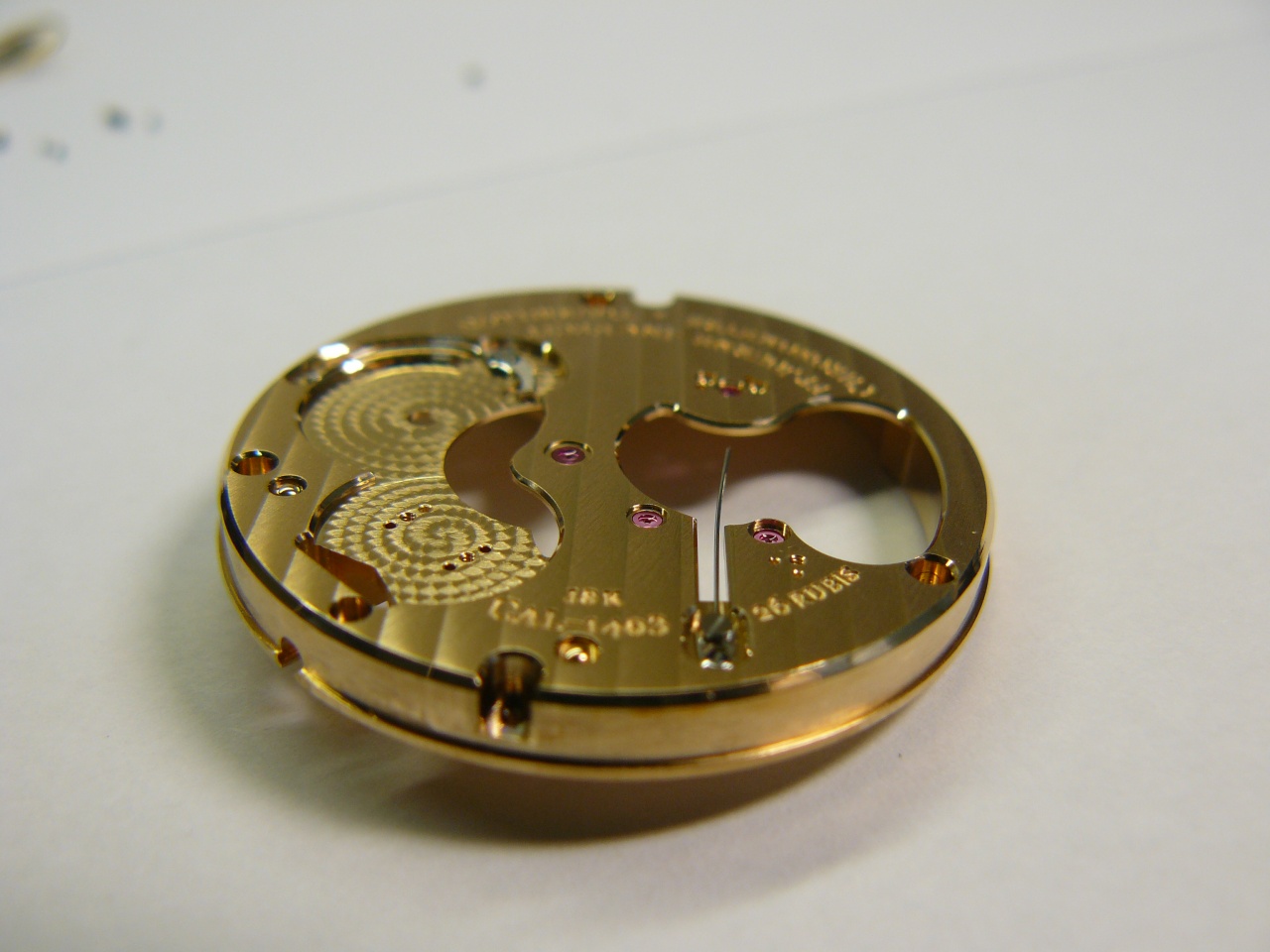

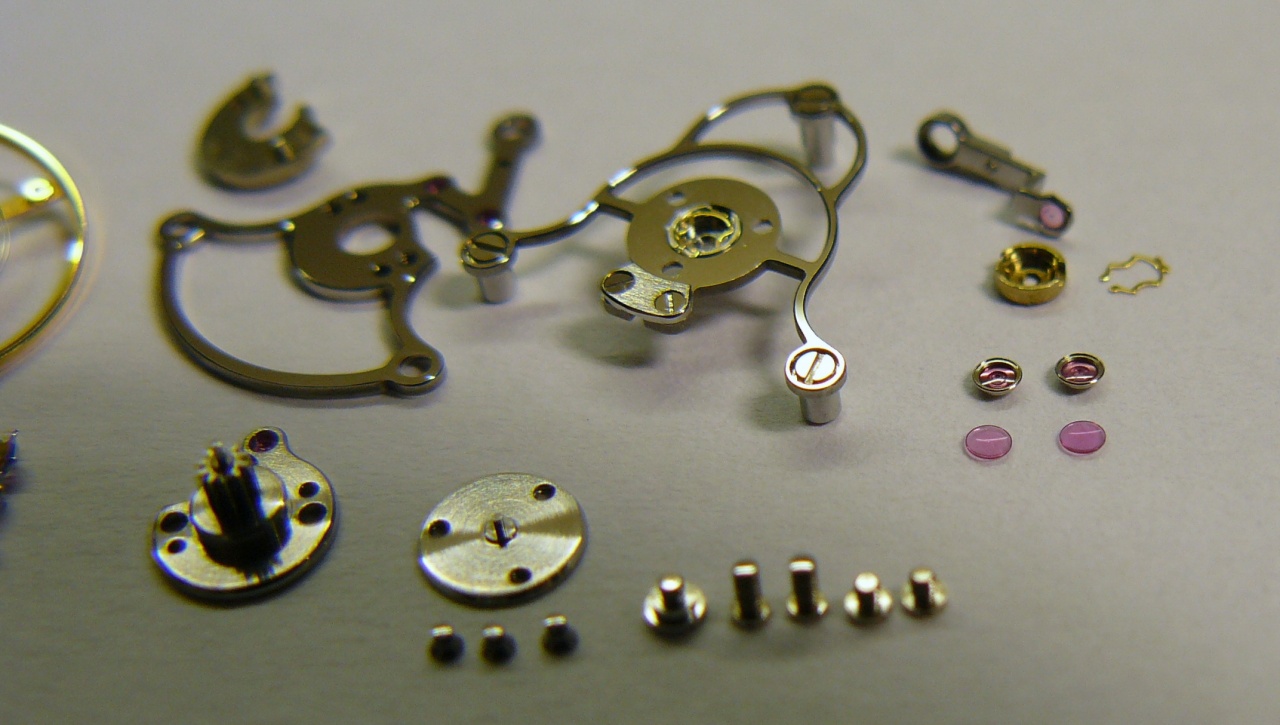

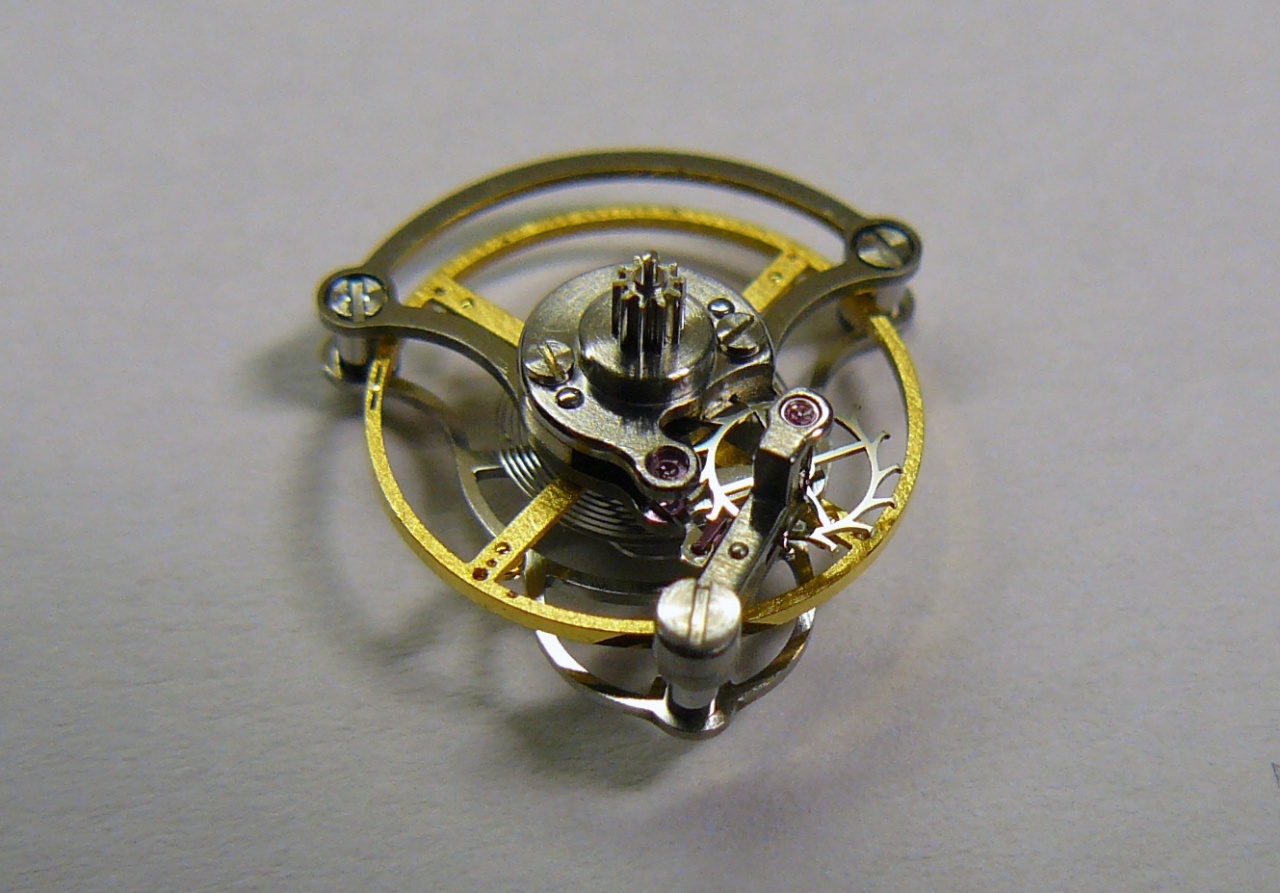

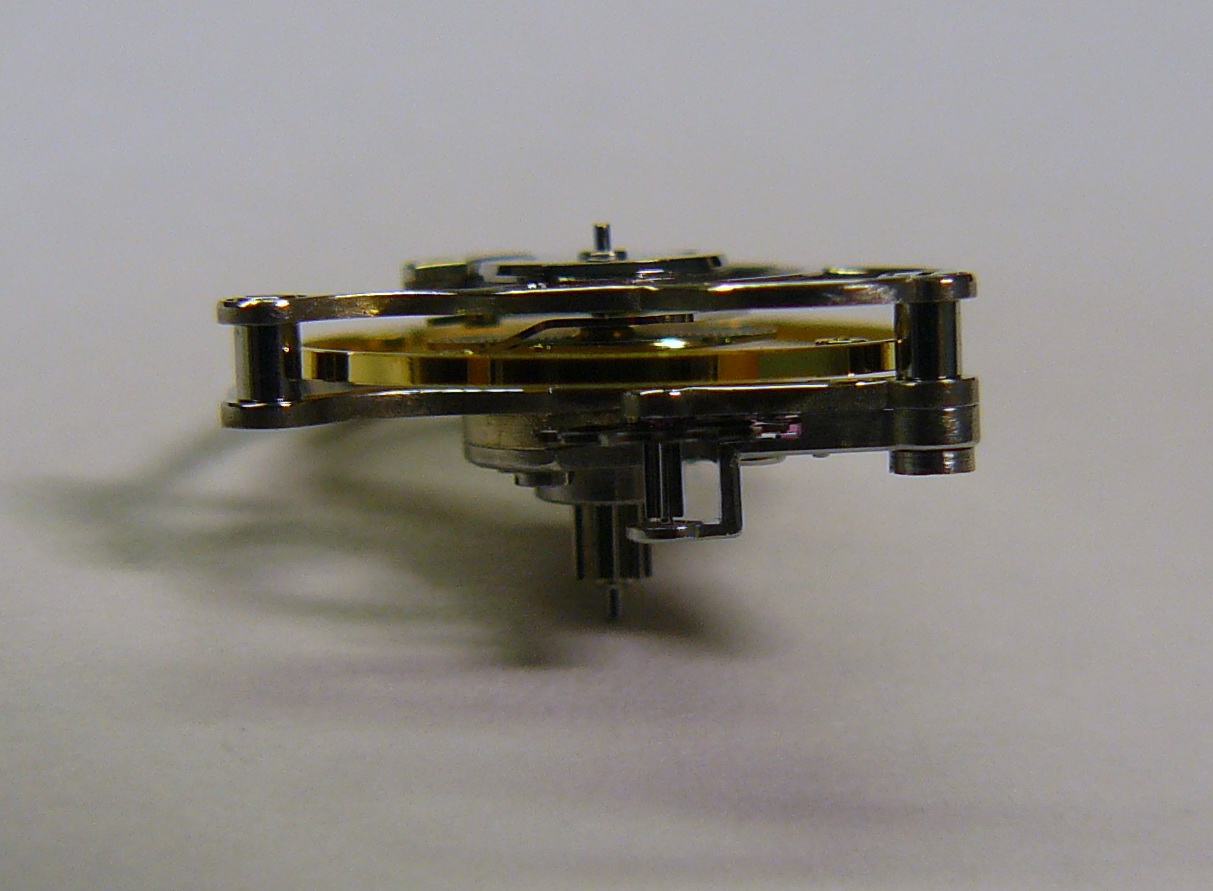

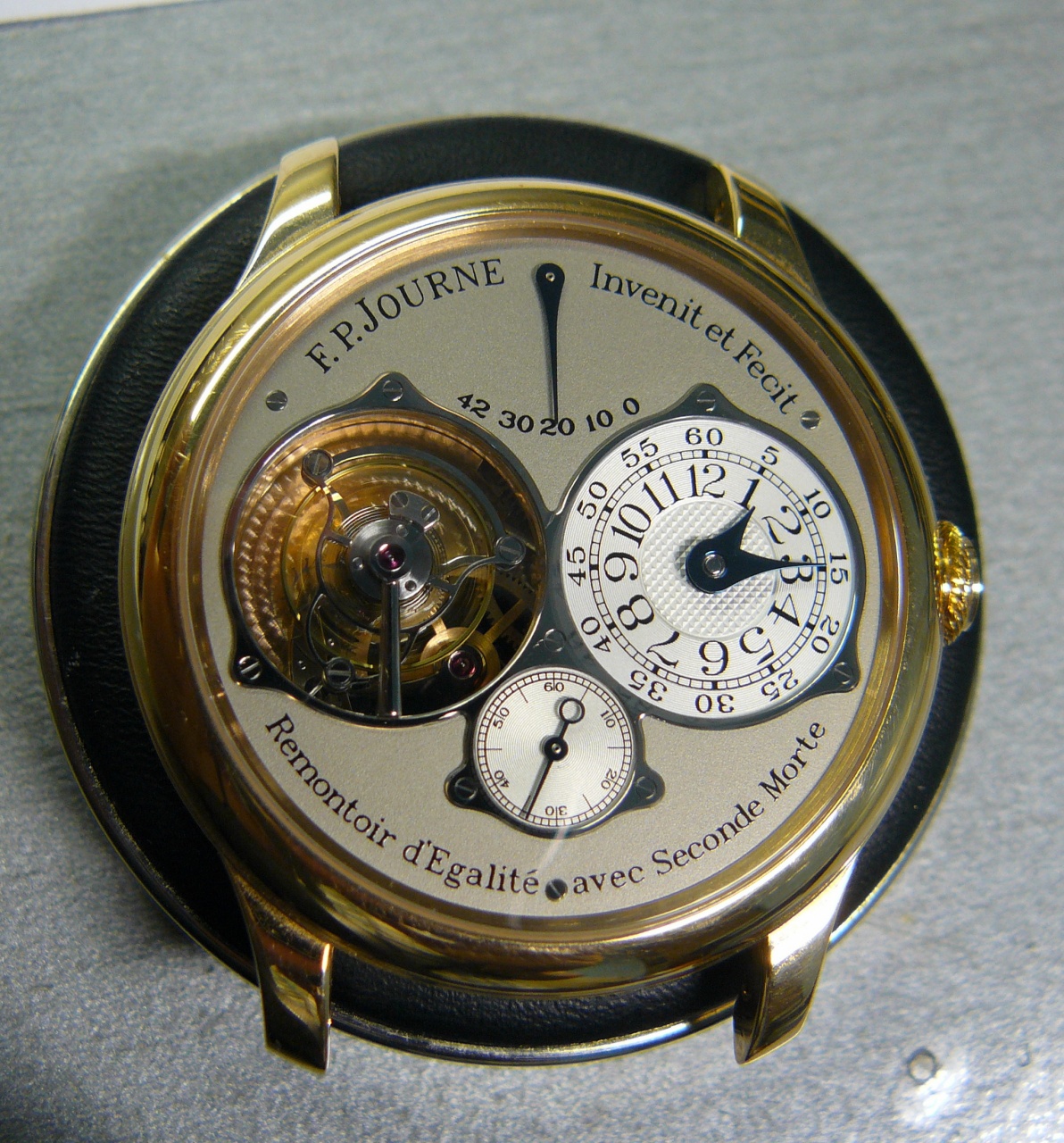

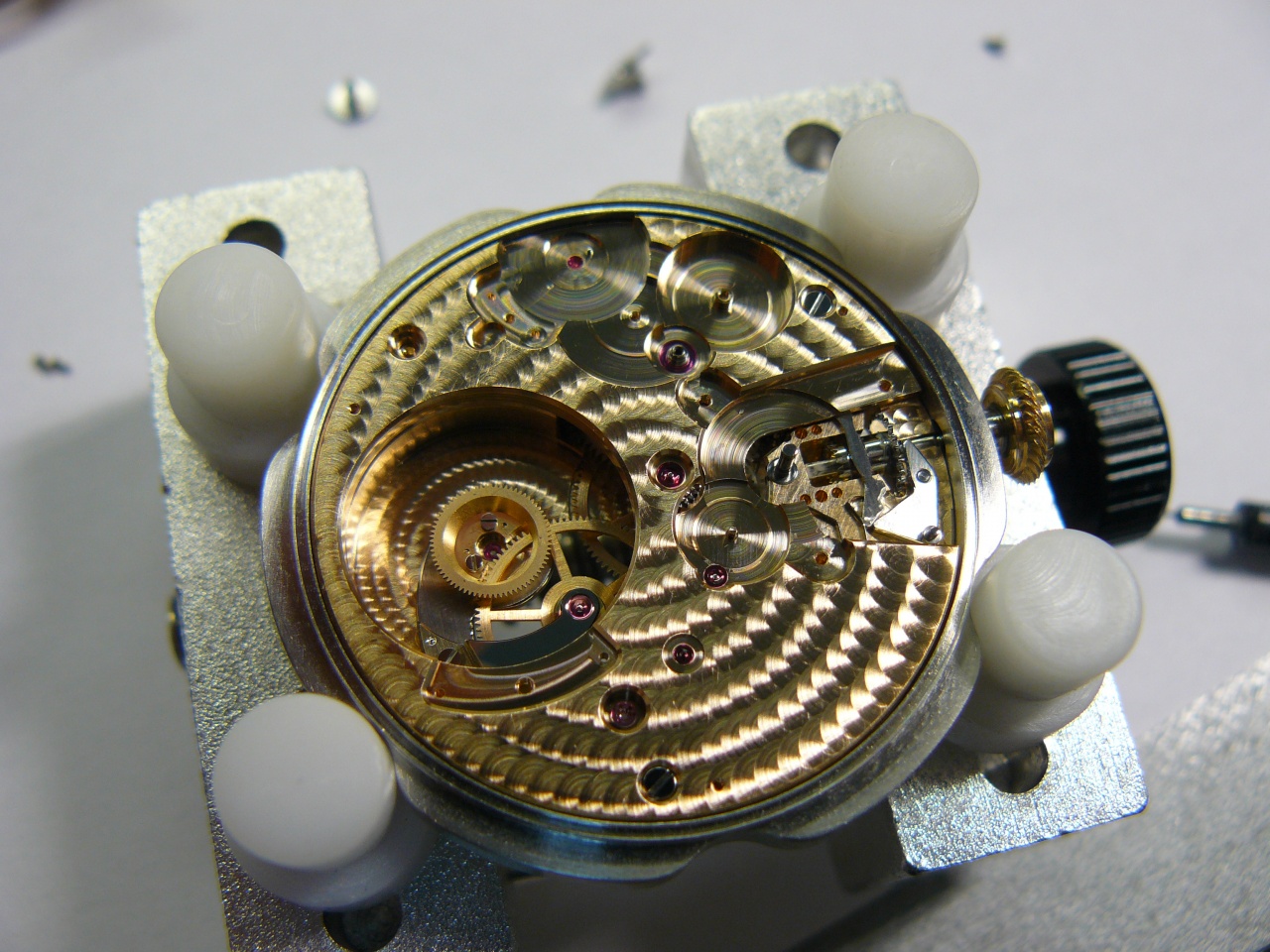

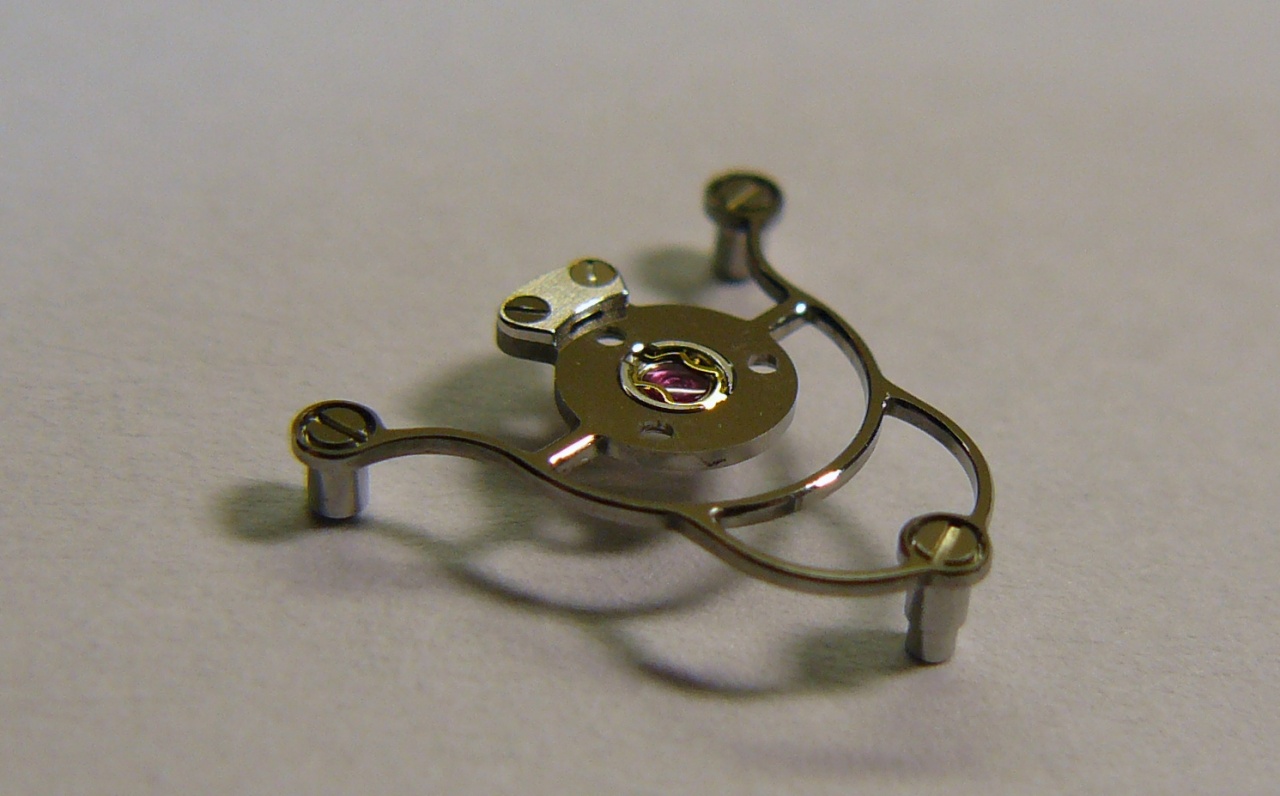

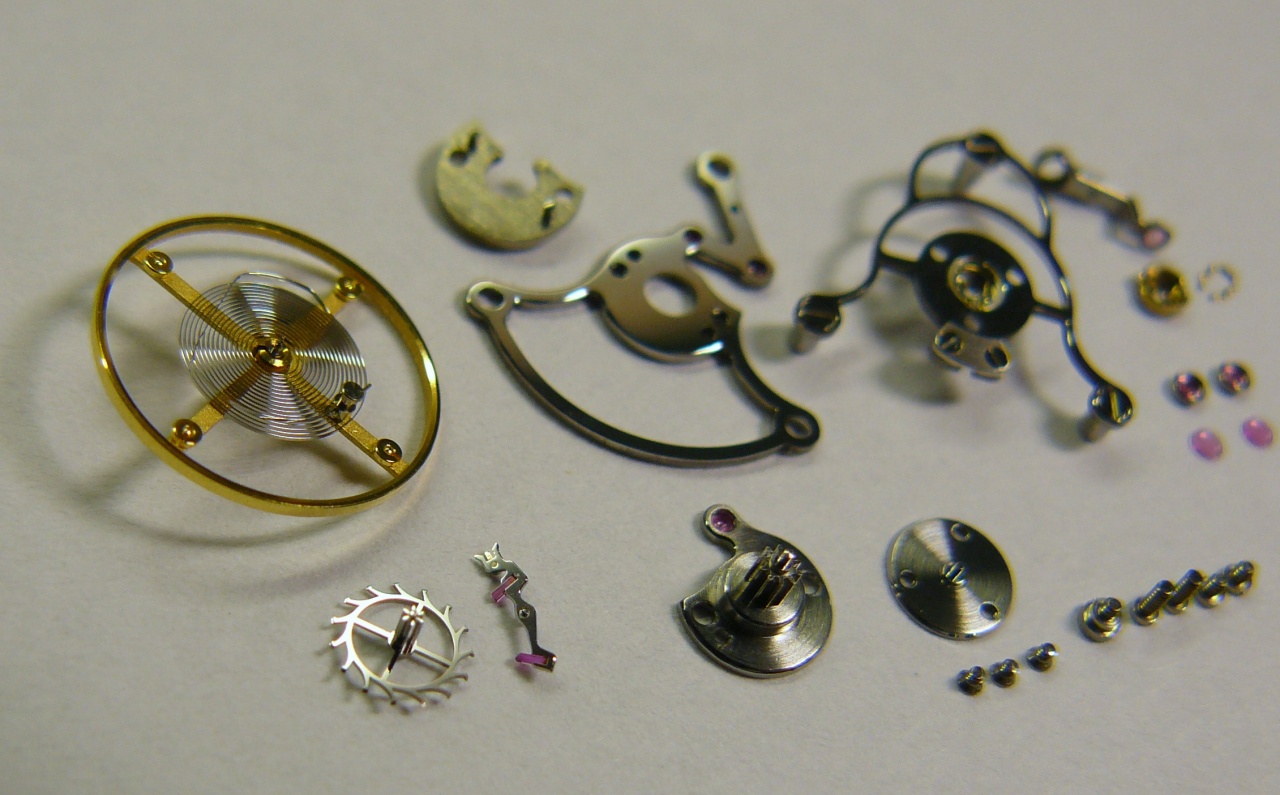

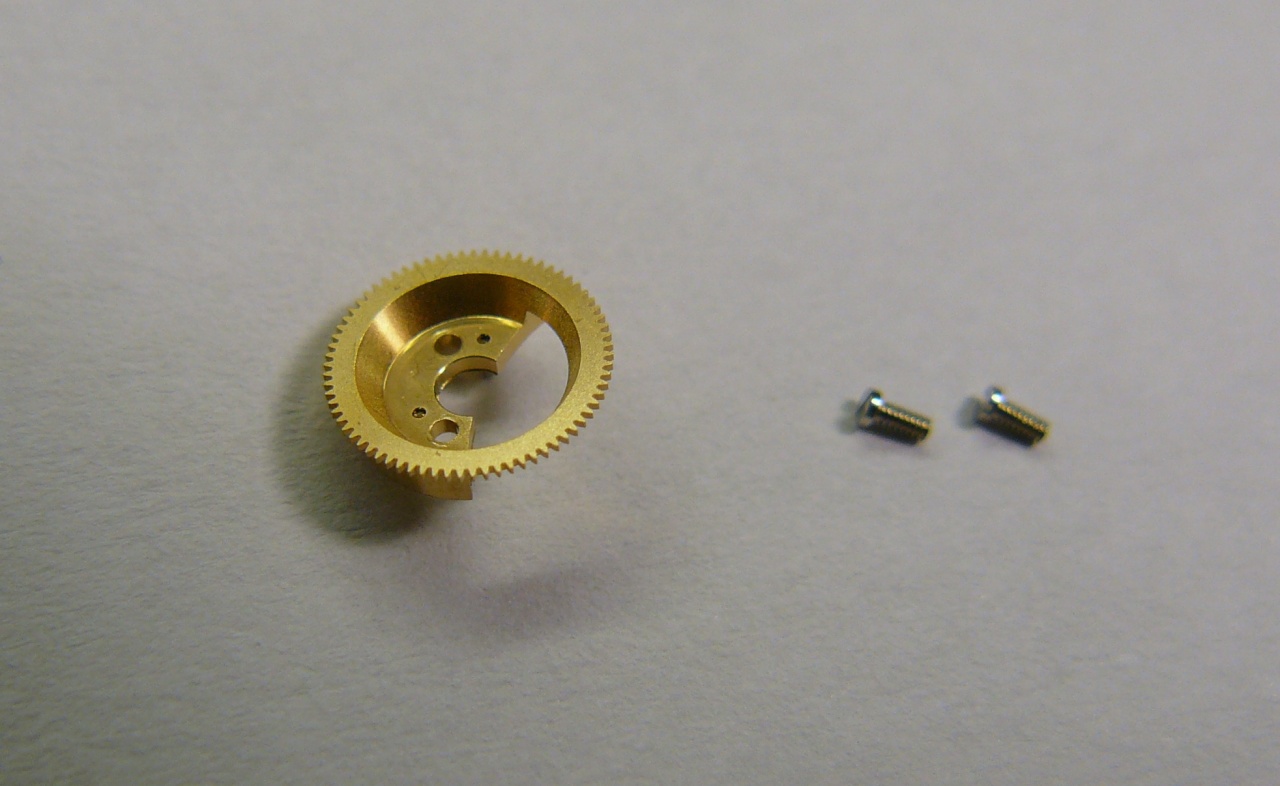

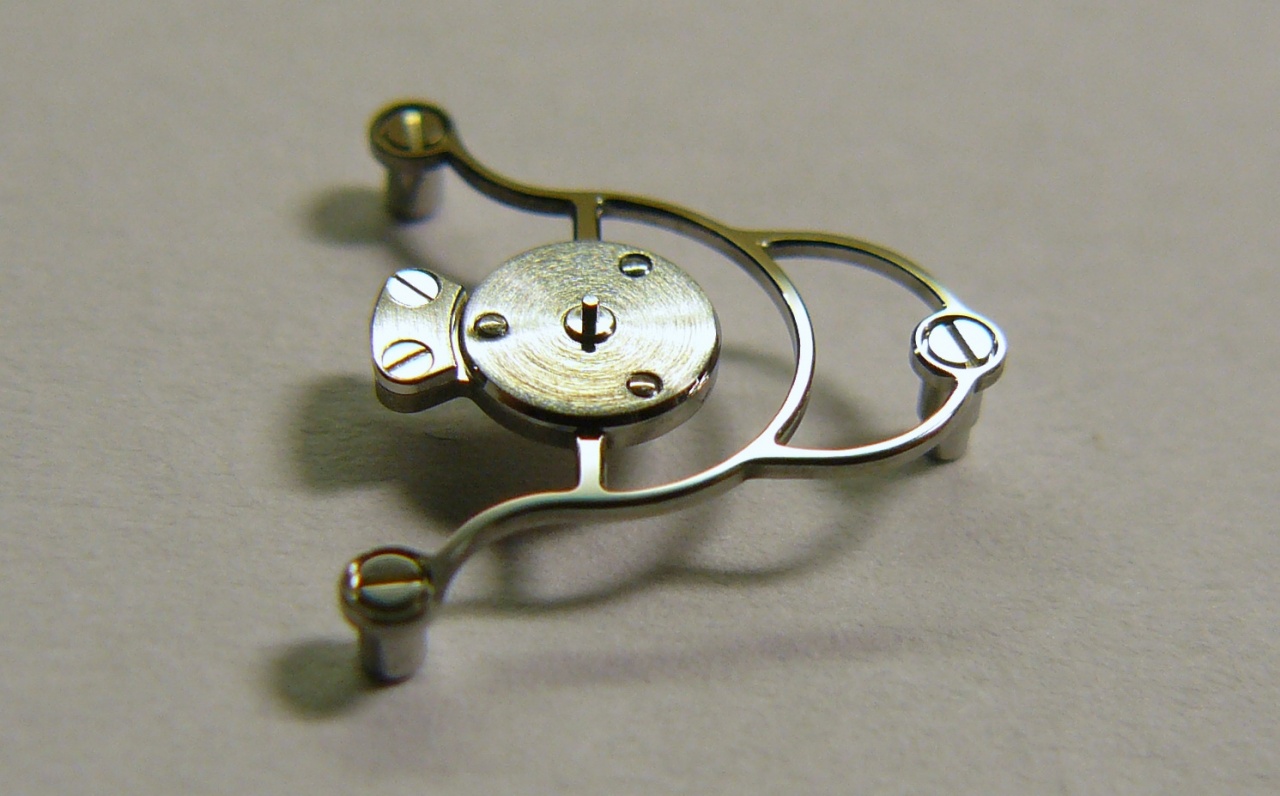

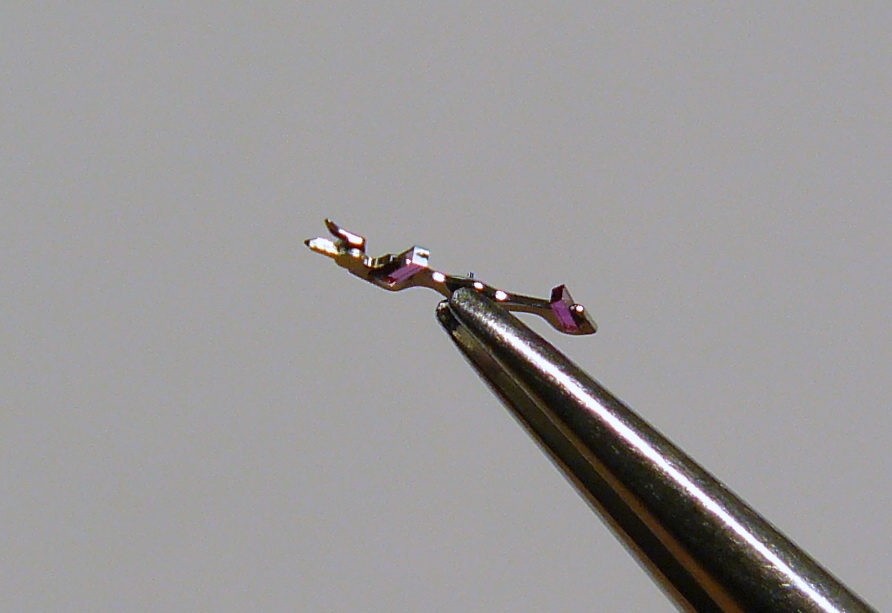

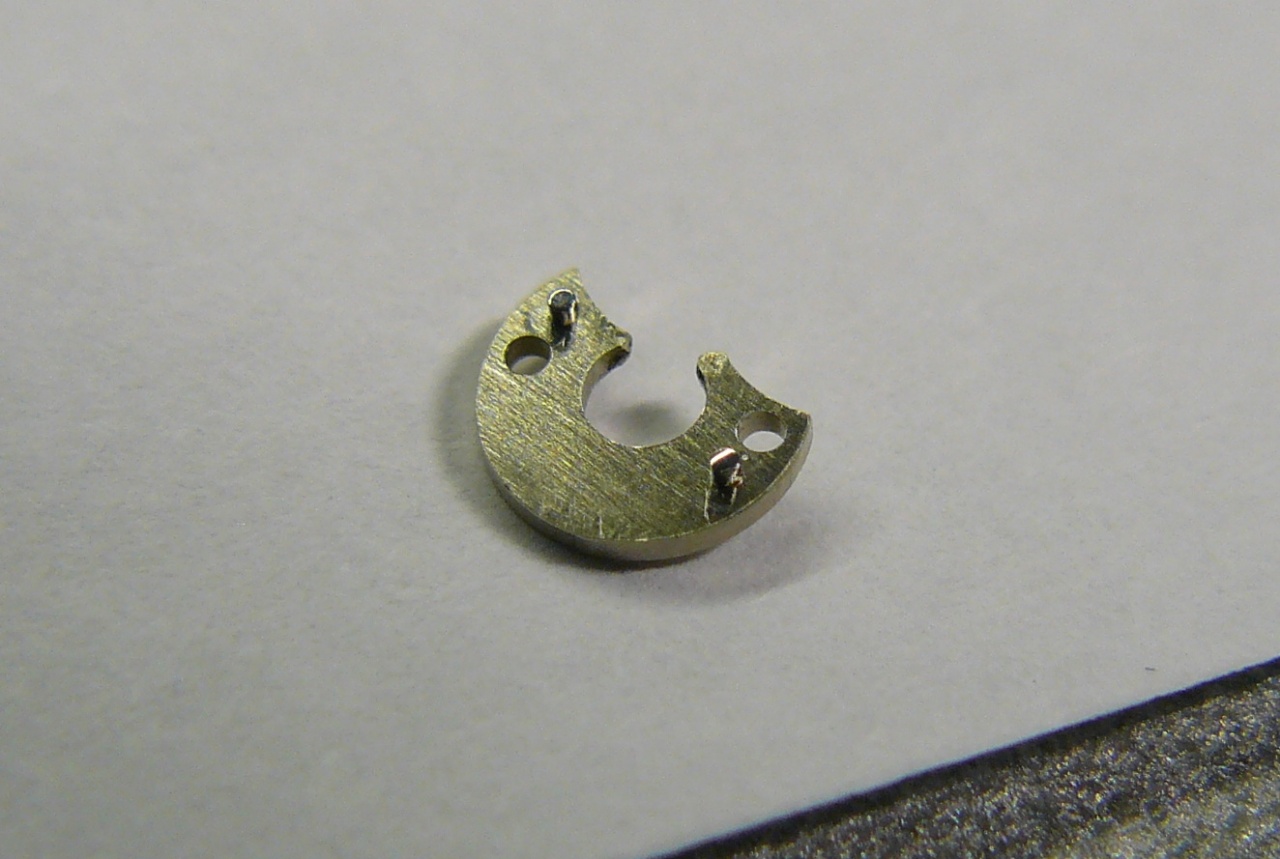

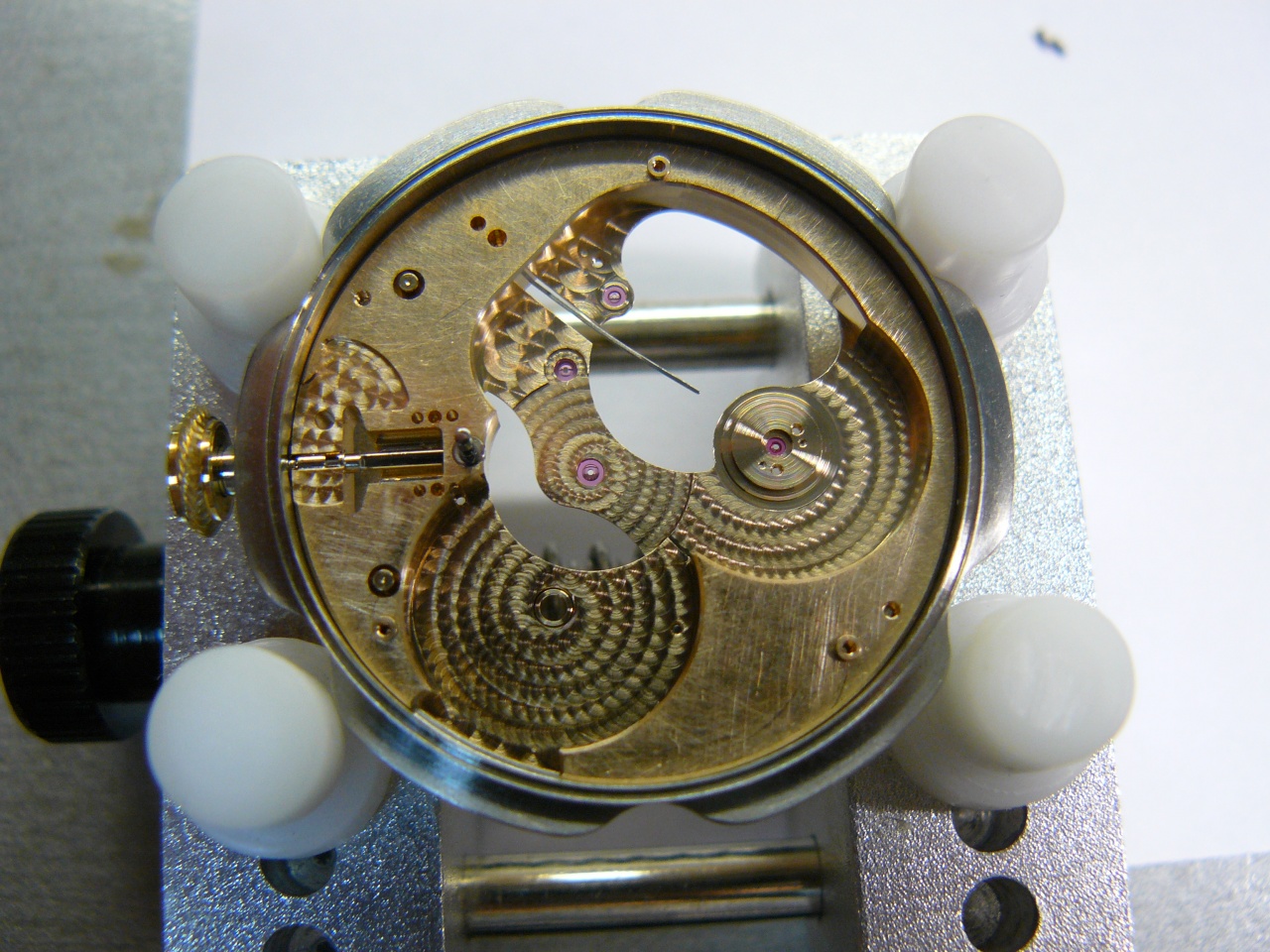

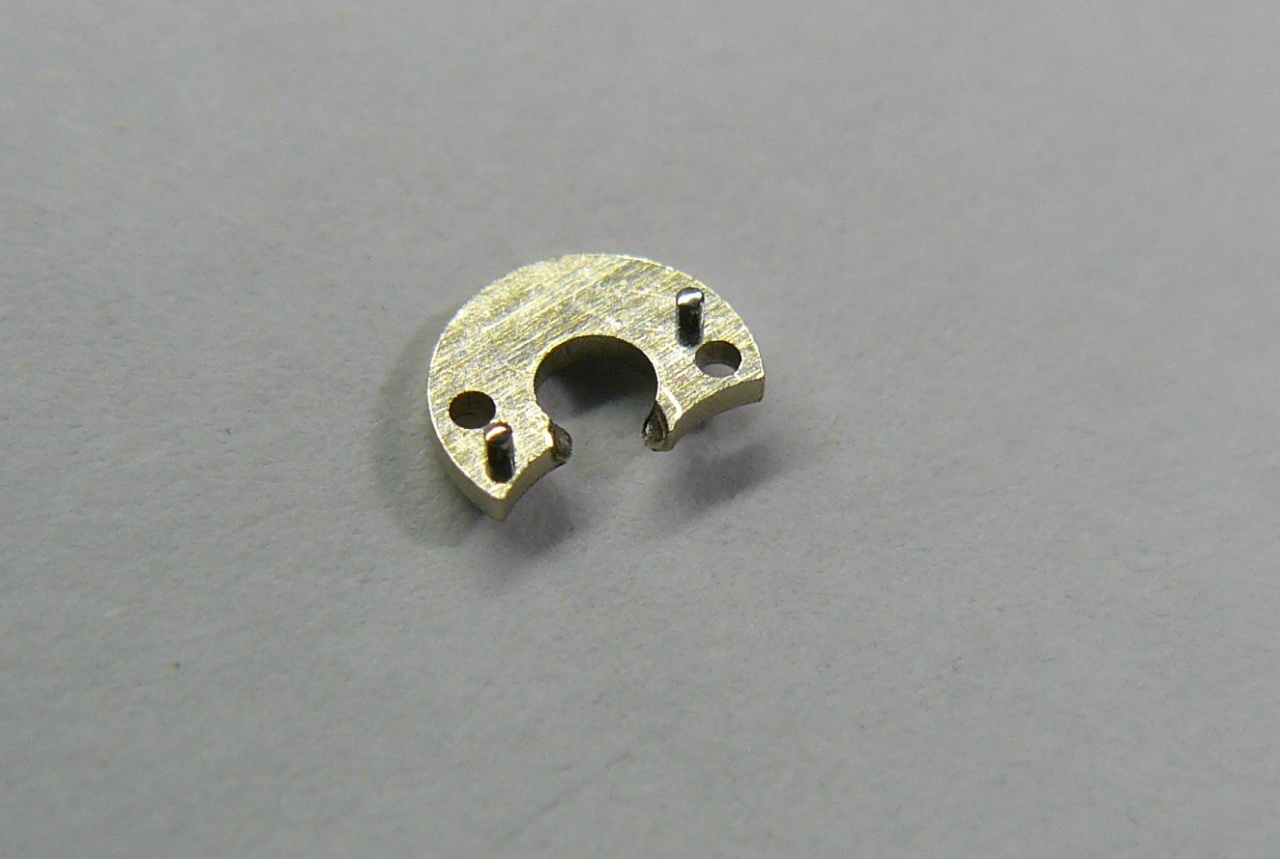

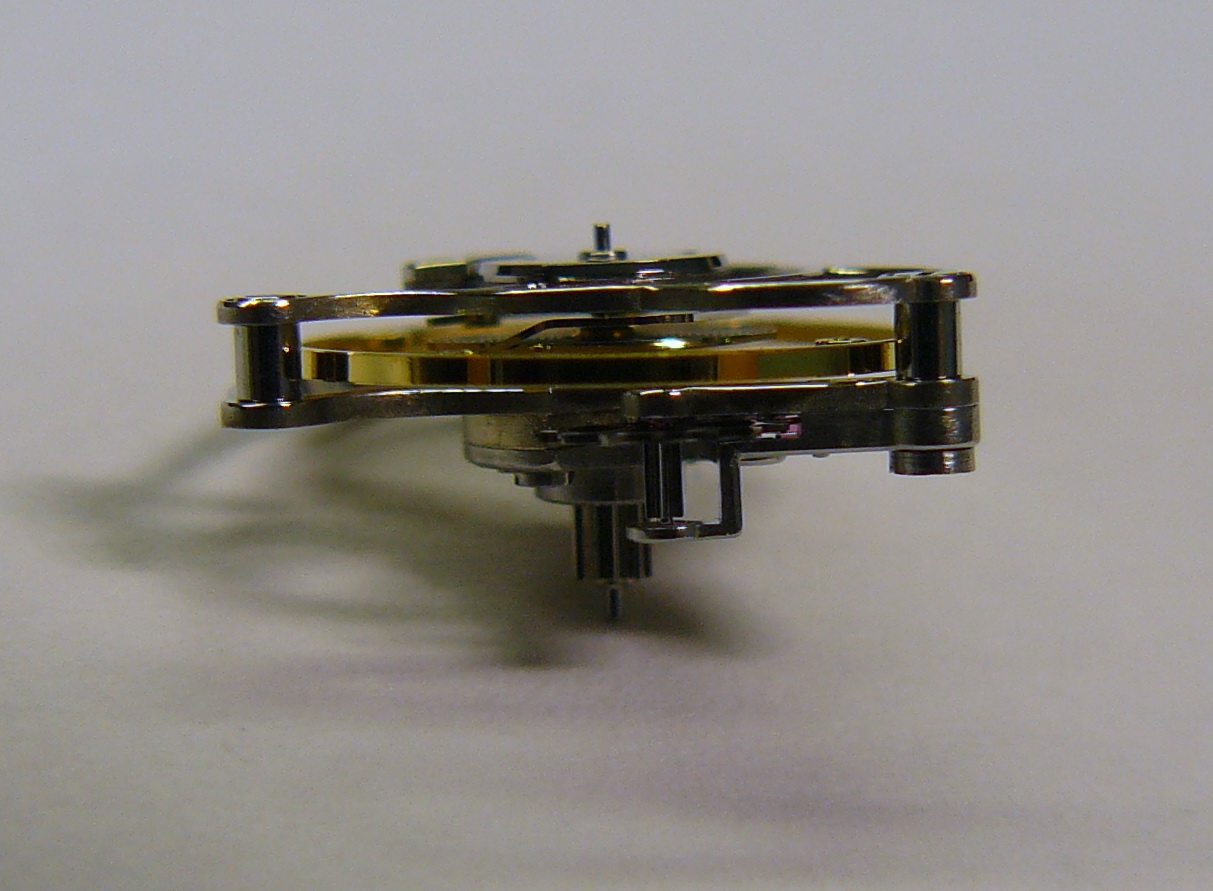

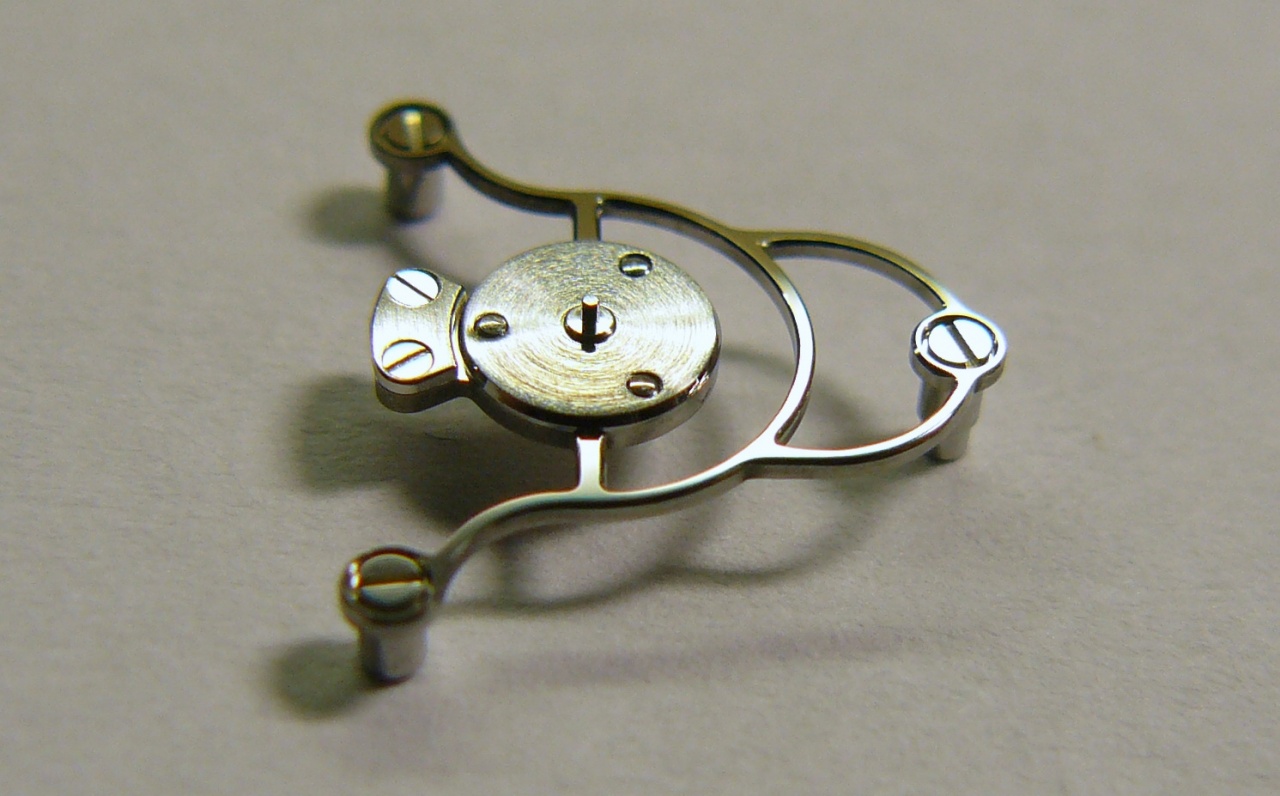

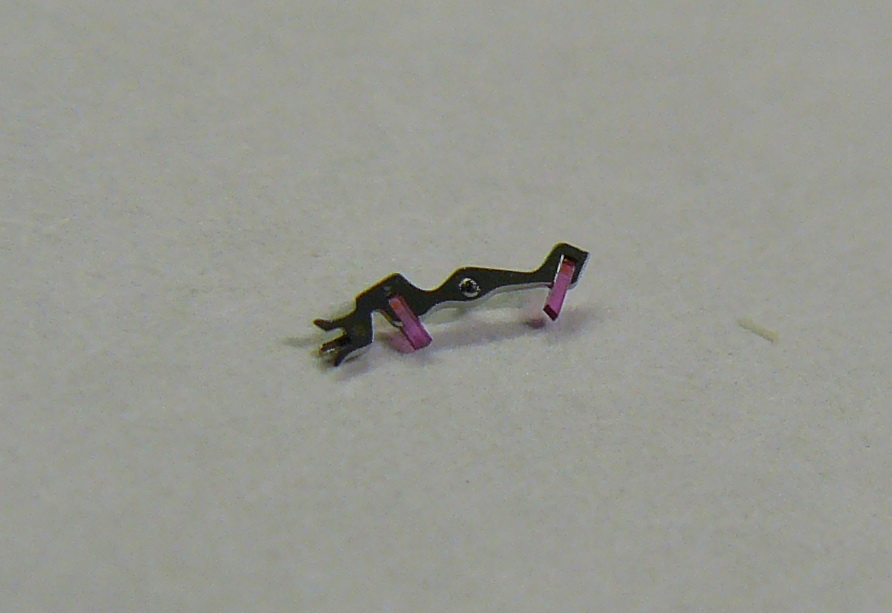

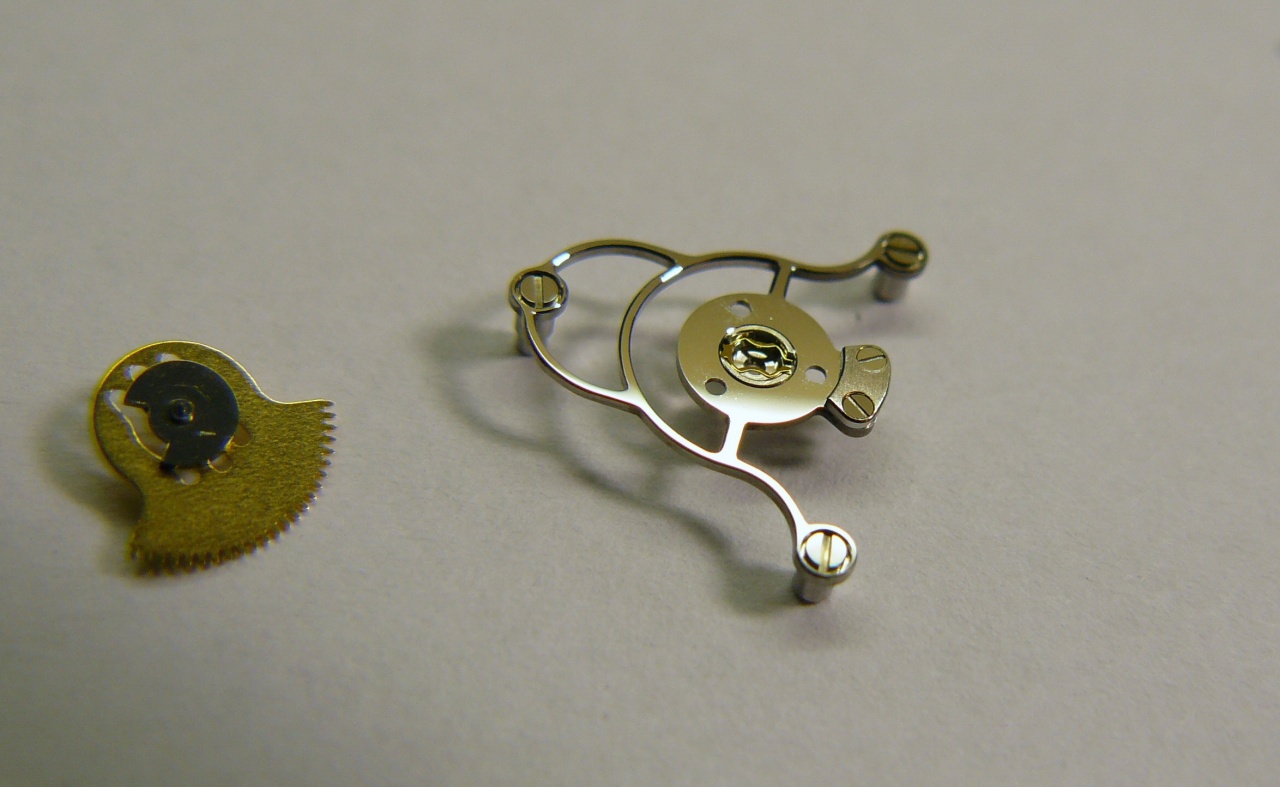

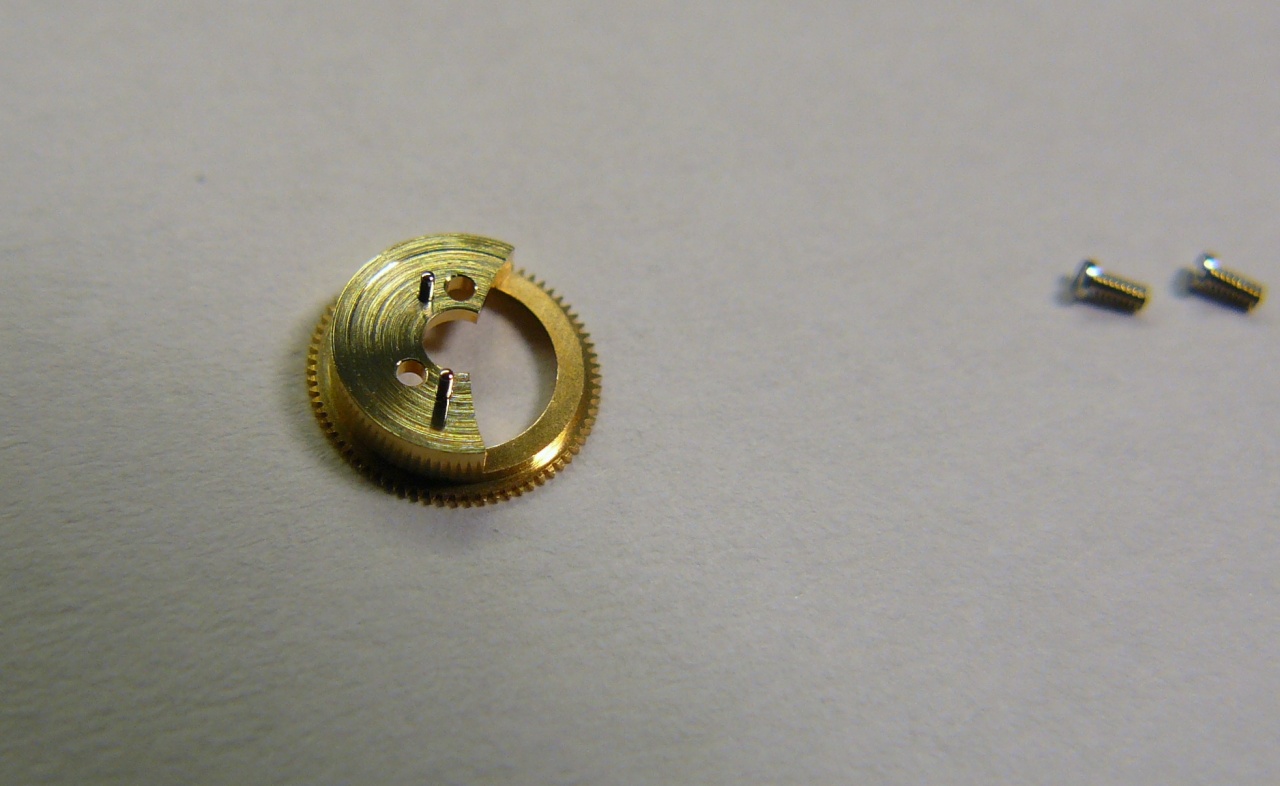

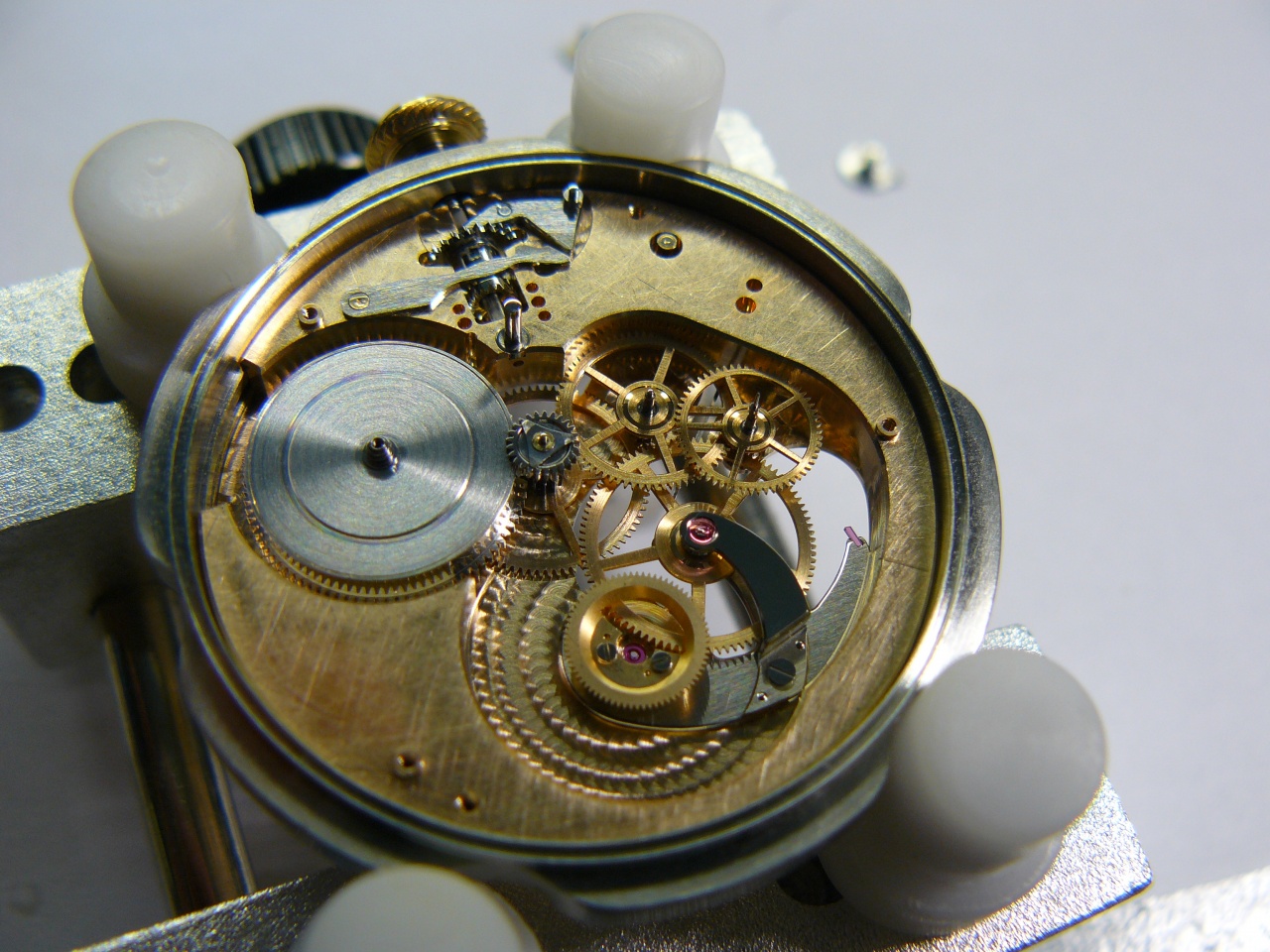

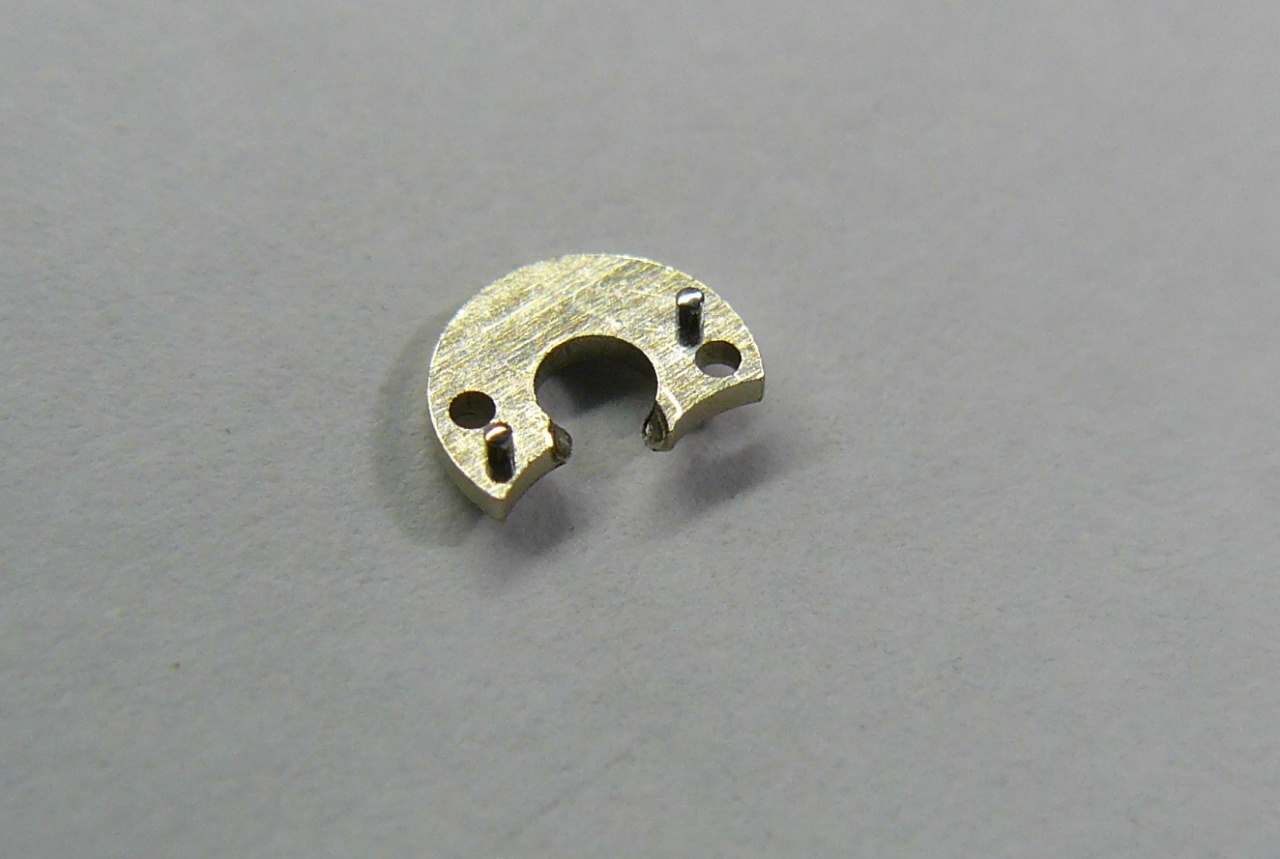

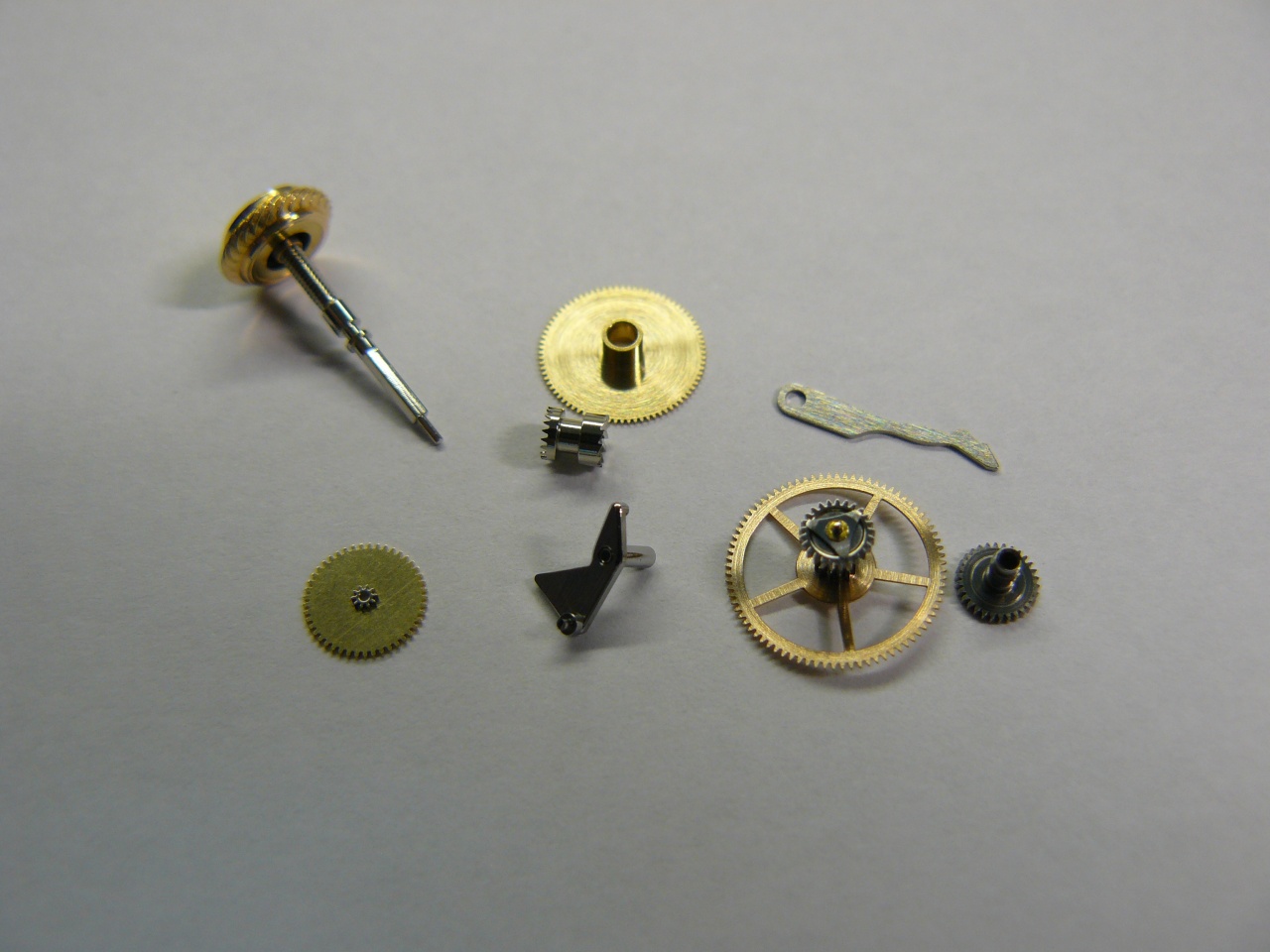

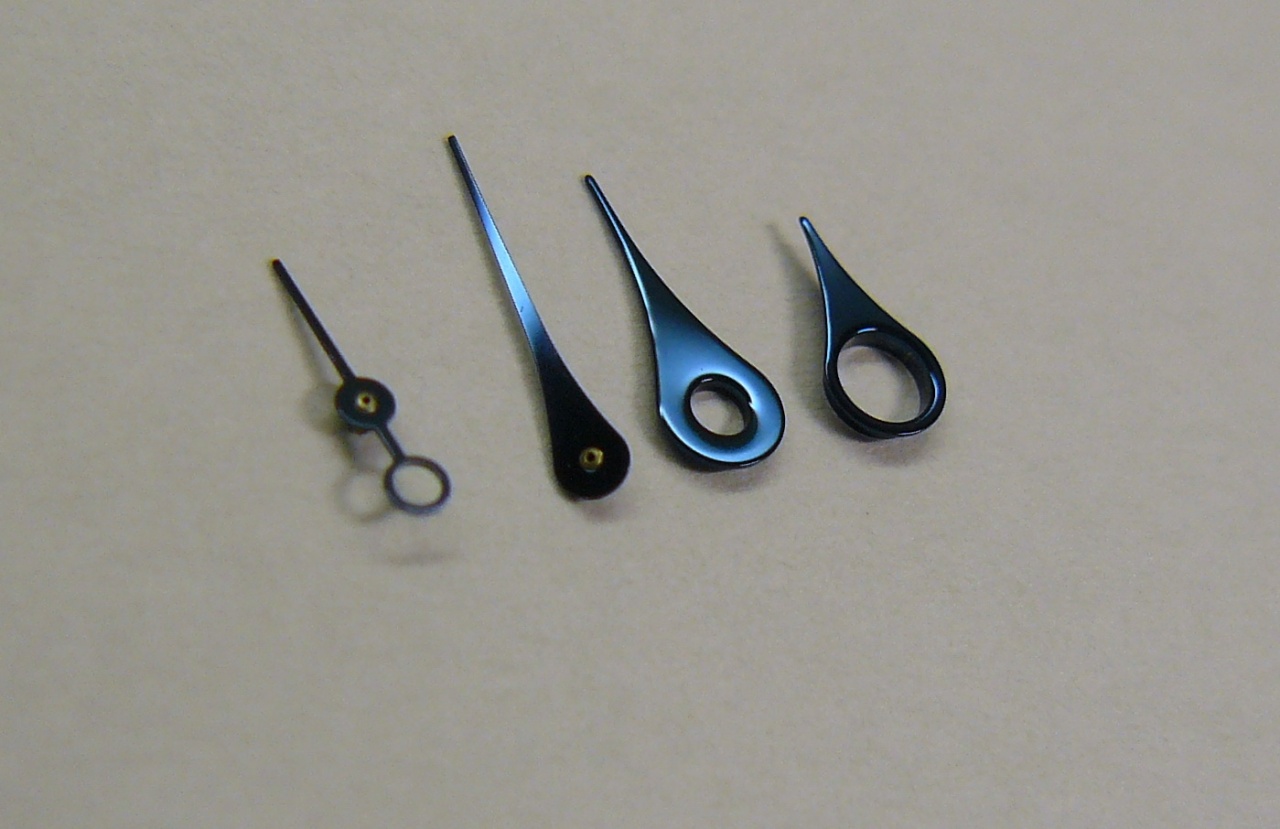

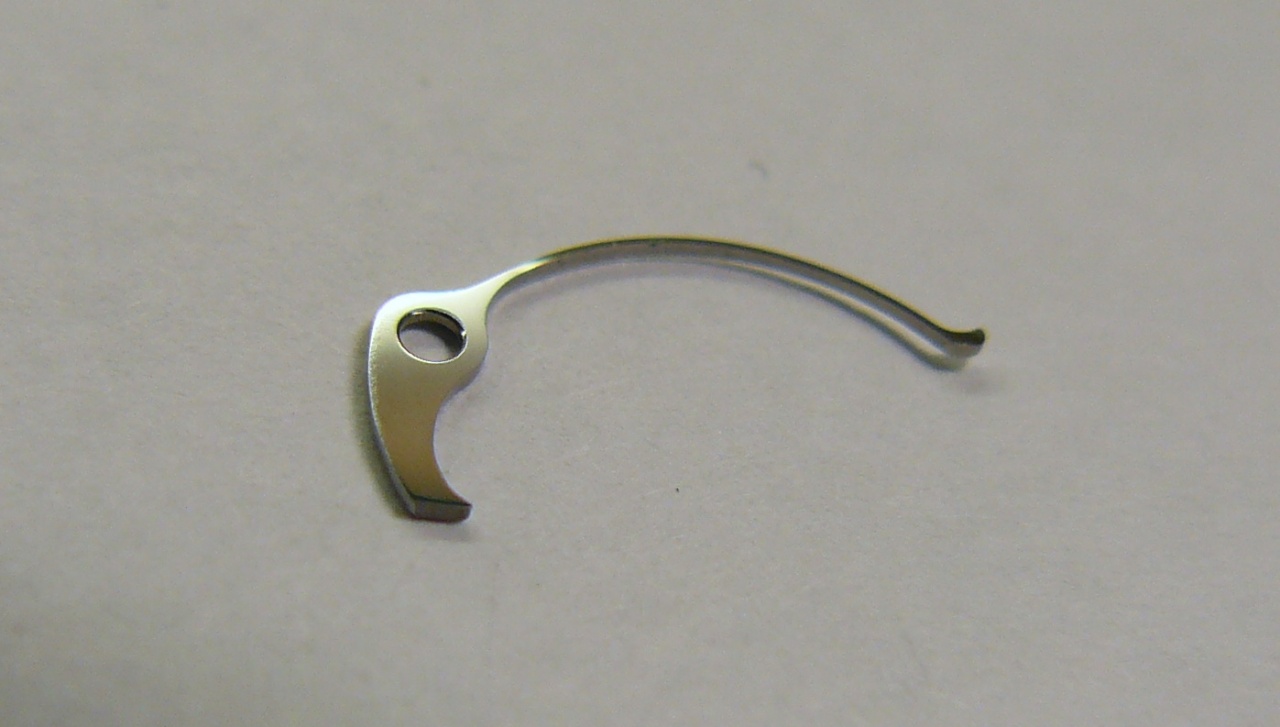

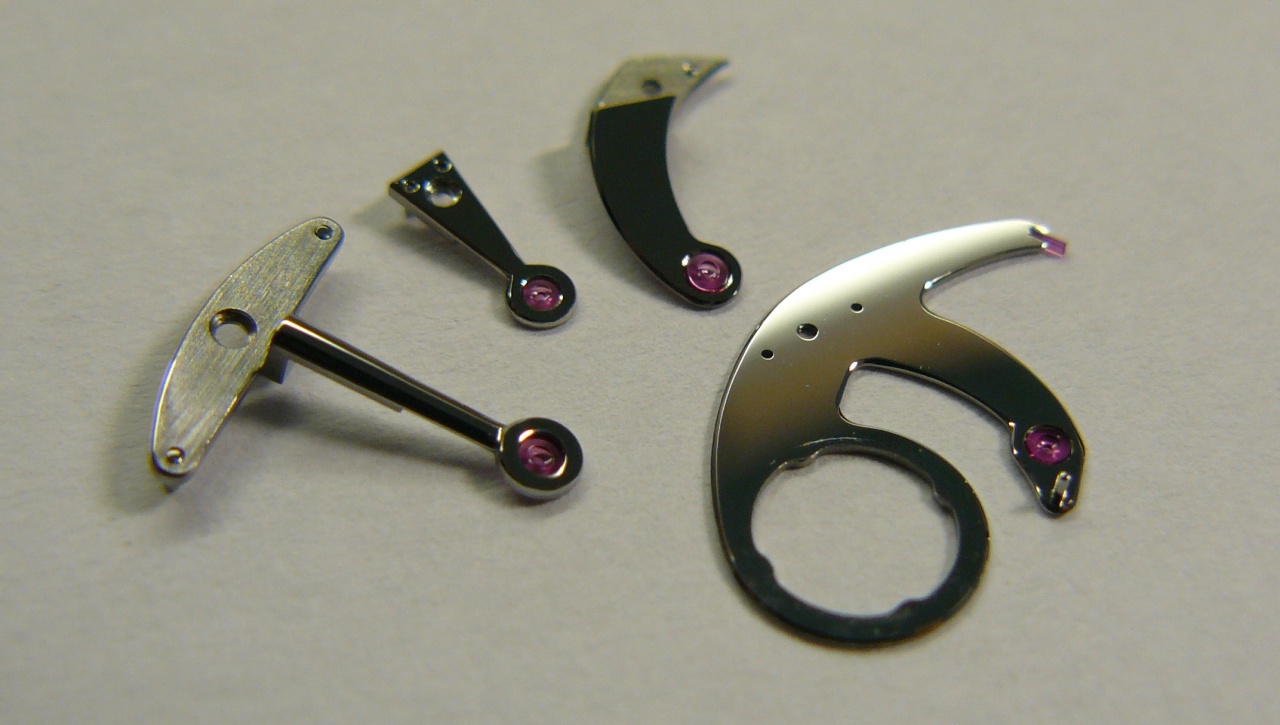

Часы - с турбийоном, с устройством постоянной силы и мертвой секундой от Франсуа Поля Журна делал довольно давно, фотки "пылились" в архиве Calibre 1403: - запас хода 42 часа - частота 21600пк/ч - устройство постоянной силы поддерживает постоянную амплитуду баланса в выбранном положении в течении примерно 30 часов от полного завода - платины механизма и полотна колес из розового золота 18K Вложение 2266309Вложение 2266310Вложение 2266311 наверное самым интересным в этих часах, кроме турбийона, является устройство постоянной силы, целью которого является обеспечить постоянную амплитуду баланса, и тем самым сделать ход часов изохронным существуют разные конструкции устройств постоянной силы (constant force device), но принцип их действия примерно одинаков: в устройстве постоянной силы есть небольшая пружина (вспомогательная пружина завода), которая регулярно взводится через ангренаж (главная колесная система механизма) от основной заводной пружины в барабане, а затем отдает накопленную энергию спуску часов таким образом вариации крутящего момента главной заводной пружины в барабане не влияют на амплитуду баланса, который получает энергию маленькими строго отмеренными дозами от вспомогательной пружины вспомогательная пружина всегда взводится на определенную величину с определенной периодичностью - для этого в устройстве постоянной силы есть спусковой механизм, контролирующий завод вспомогательной пружины, и обеспечивающий обратную связь между работой часового спуска и заводом вспомогательной пружины работу устройства постоянной силы можно сравнить с работой редуктора на газовом баллоне, понижающем давление до приемлемой величины и поддерживающем его постоянным, независимо от изменения давления газа в баллоне Вложение 2266256 Вложение 2266257 в данном механизме главным элементом устройства постоянной силы является колесо, закрепленное на подвижном подпружиненном рычаге, работающее как коромысло Вложение 2266277 Вложение 2266278 "мертвая" секунда здесь является "побочным эффектом" работы устройства постоянной силы, в котором взвод вспомогательной пружины происходит раз в секунду разобранный механизм: Вложение 2266279Вложение 2266280 многие стальные детали имеют "черную полировку", когда деталь притирается на плоскости до получения идеальной, зеркальной поверхности Вложение 2266282Вложение 2266281Вложение 2266283 некоторые детали имеют явное родство с ЕТА 7750 Вложение 2266284 рычаг с колесом из устройства постоянной силы Вложение 2266285Вложение 2266286Вложение 2266287 ось поворота рычага концентрична оси турбийона, отверстие в рычаге имеет четыре полукруглых выступа, которые опираются на выфрезерованный уступ в платине, хотя я ожидал применения миниатюрного шарикоподшипника, камней, или хотя бы керамической втулки, ведь увеличение трения в этом узле напрямую повлияет на ход платины механизма из золота очень красивы Вложение 2266288Вложение 2266289Вложение 2266290Вложение 2266291 собачка барабанного колеса Вложение 2266292Вложение 2266293 неподвижное колесо планетарной передачи турбийона Вложение 2266294Вложение 2266295 колеса ангренажа и устройства постоянной силы Вложение 2266296 сборка ангренажа и ремонтуара Вложение 2266305Вложение 2266306Вложение 2266307Вложение 2266308 разобранный турбийон, виден баланс переменной инерции с четырьмя грузовыми регулировочными шайбами, как на балансах Gyromax от Патека Вложение 2266318Вложение 2266312Вложение 2266313 вилка не порадовала наличием борозд выработки на импульсных плоскостях палет, прям Сейковскую болезнь какую-то этот Журн подцепил Вложение 2266314Вложение 2266315 эта деталь турбийона является проставкой с ограничительными выступами для рожков анкерной вилки, явно доводилась вручную при сборке, выступы отстукивались пуансоном Вложение 2266316Вложение 2266317 верхняя рамка клети турбийона: инкаблок закрывается накладкой с цапфой верхней опоры турбийона Вложение 2266319Вложение 2266320 собранный турбийон: колонка спирали Бреге крепится накладкой на двух винтах Вложение 2266321Вложение 2266322Вложение 2266323 установка турбийона в механизм Вложение 2266324Вложение 2266325 вороненые стрелки дизайна а-ля Ikepod Вложение 2266326 циферблат оригинального дизайна с прикрученной рамкой, секундную стрелку нужно выставить чтобы попадала в метки, как в кварце Вложение 2266327 шкала запаса хода: "0" у Журна это полный завод когда завода остается мало, устройство постоянной силы перестает взводить пружину и секундная стрелка переходит из "кварцевого" в обычный, "механический" режим несмотря на досадный износ палет, часы показали амплитуду 280 градусов, что для турбийона очень неплохо, особенно если эта амплитуда поддерживается на постоянном уровне устройством постоянной силы |
Большое спасибо за обзор, и поздравляю с юбилеем :)
|
Цитата:
С золотыми механизмами работают тоже латунными инструментами или нужен ещё более мягкий металл? |
Цитата:
ну и стараться брать деталь не за лицевую поверхность, а за боковые грани, за отверстия для винтов, штифтов и т.д. |
