Регулировка стрелки хронографа orient Механизм KFB 00

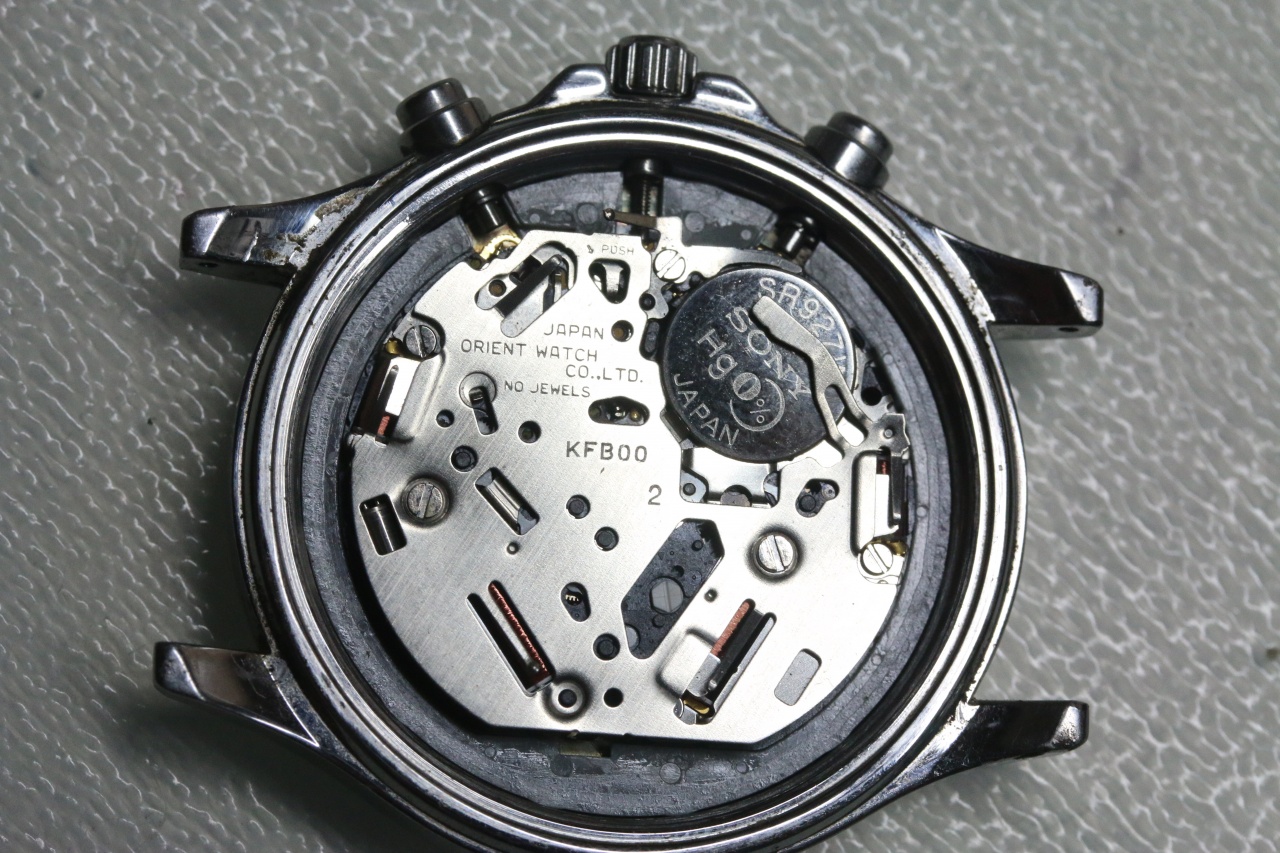

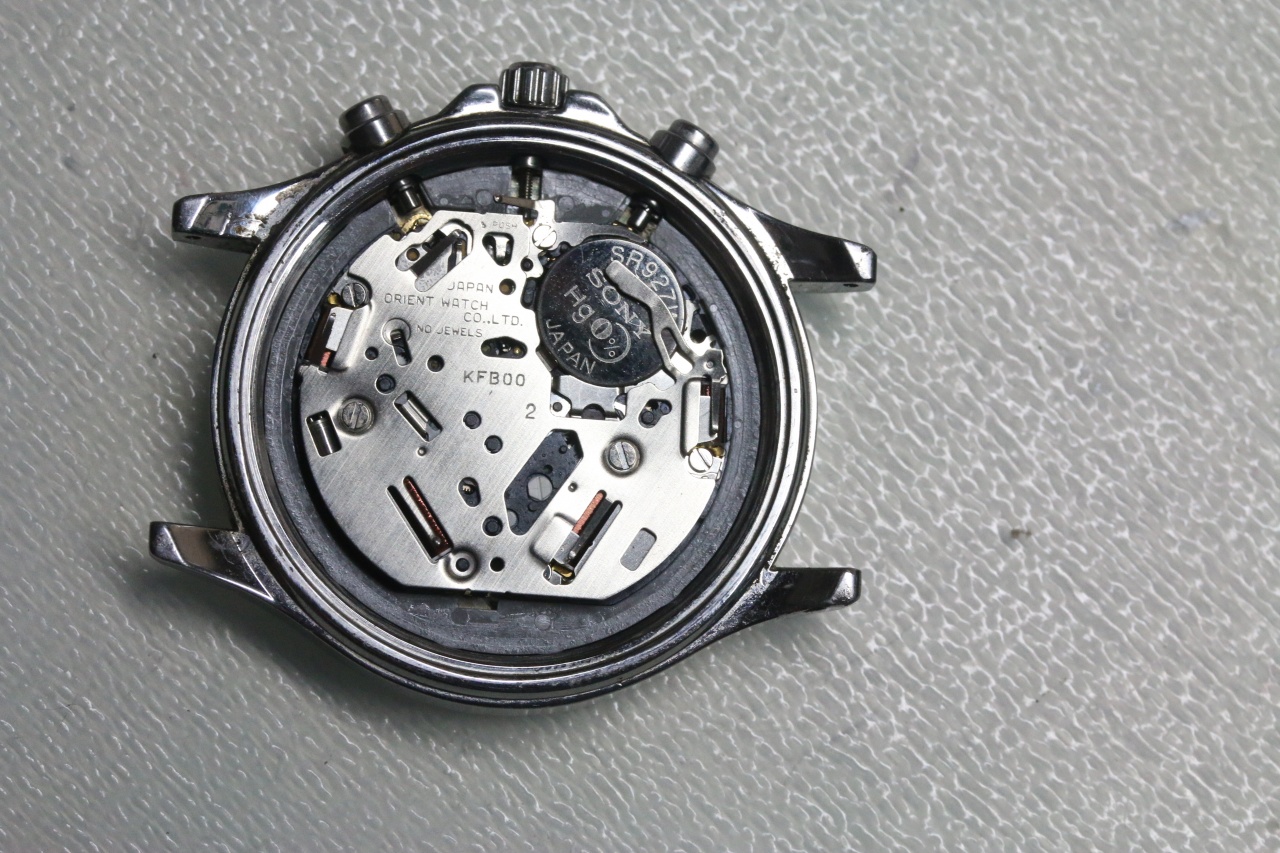

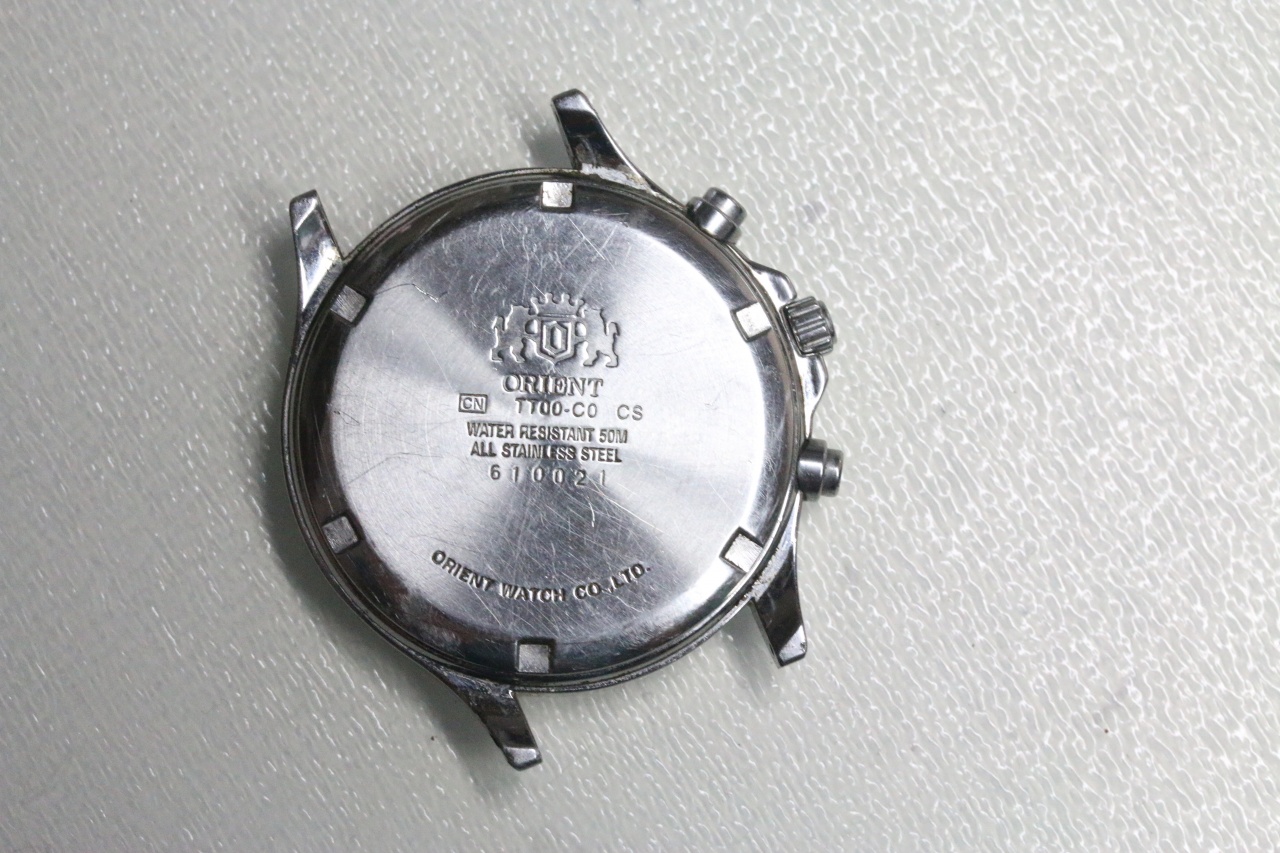

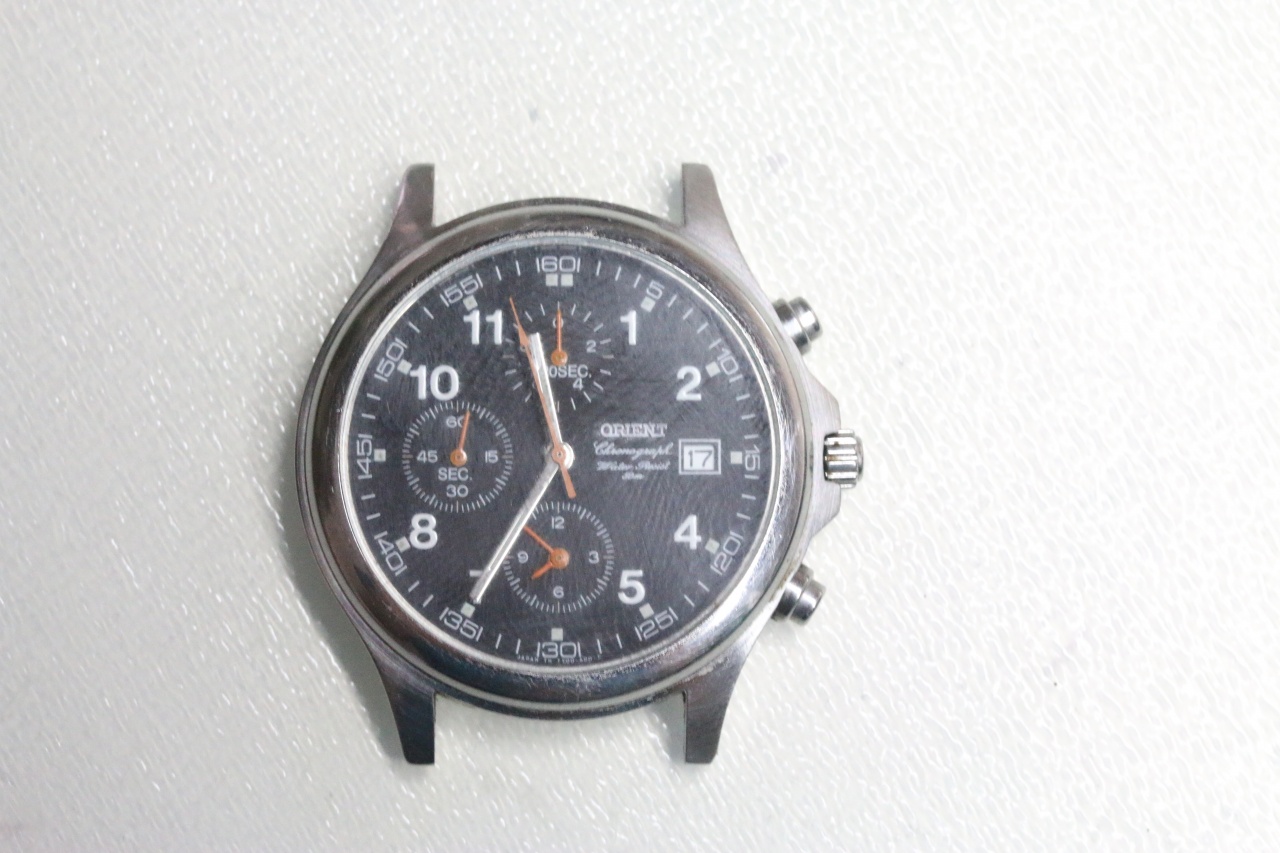

Попал в руки вот такой хронограф, стрелки секундомера не выставлены на ноль

Вложение 1896559 Вложение 1896560 Вложение 1896561 Вложение 1896562

1) в сети есть инструкция Вложение 1896563 для CHRONOGRAPH <KFB (TT)> я правильно понимаю что это для моих часов?
2) по инструкции надо
1)

Цитата:

Вытяните головку в положение второго щелчка при малой секундной
стрелке, находящейся в положении 12 часов. Малая секундная стрелка остановится на месте

у меня малая секундная стрелка остановилась
2)

Цитата:

Нажмите кнопку A в течение 2 секунд для выбора стрелки, положение
которой будет настраиваться.
1/20-секундная стрелка секундомера совершит полный оборот, сигнализируя том, что она готова к настройке

Вот видео: www.youtube.com/watch?v=k23dXnTihfU

увы полный оборот 1/20-секундная стрелка не делает и часы просто запускают хронограф.

что я делаю не правильно ?

и этот пункт инструкции не выполняется

Цитата:

Если секундомер производит измерение, то стрелки секундомера
автоматически переустановятся в положение “0”

Ищем инструкцию к Seiko 7T62, это тот же механизм.

Цитата:

увы полный оборот 1/20-секундная стрелка не делает и часы просто запускают хронограф.

Не исключено, что что-то не так с платой или с контактами в механизме. Хронограф в положении перевода стрелок запускаться не должен ни при каких обстоятельствах.

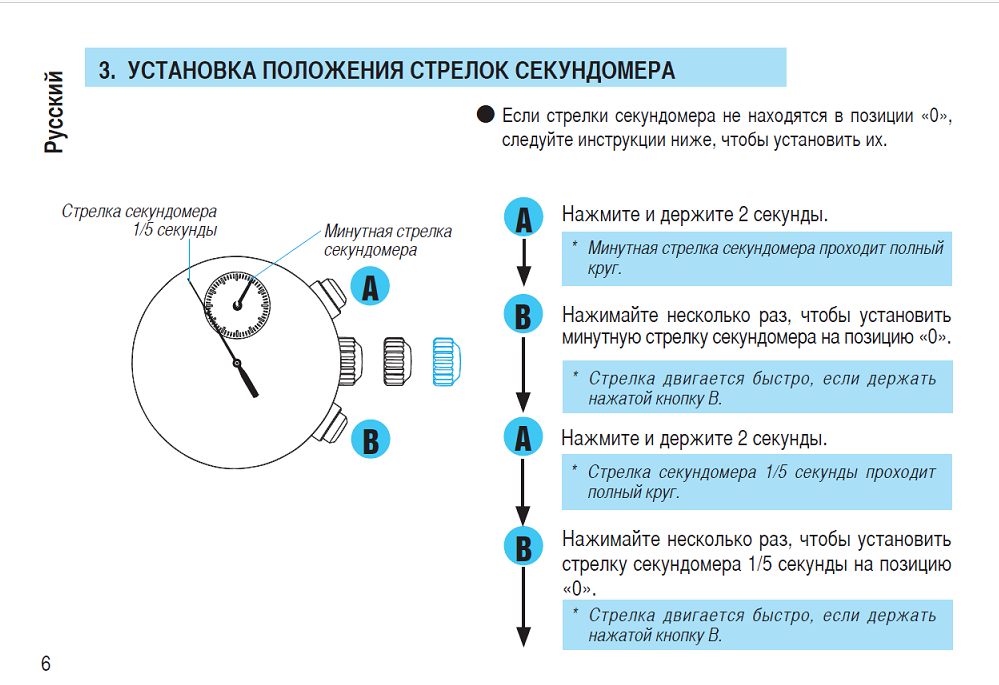

siealex в инструкции тоже
Вложение 1896604

Ставите переводной вал на перевод стрелок.
Нижнюю кнопку нажимаете и вам показывает что будете выставлять . Нажимаите пока не провернетса центральная стрелка . Затем верхней кнопкои выставите ее на 0. После утопите переводной вал .

4MASTER спасибо, увы не помогло.

Если вынуть вал до отказа и зажать непрерывно верхнюю кнопку, что происходит?

Цитата:

Нижнюю кнопку нажимаете и вам показывает что будете выставлять .

Как раз верхнюю и обязательно давить длинно.

Цитата:

Сообщение от siealex (Сообщение 4447237)

Если вынуть вал до отказа и зажать непрерывно верхнюю кнопку, что происходит?

То же что и при нажать и отпустить, т.е. запускается хронограф и продолжает работать пробовал удерживать кнопку более 10 секунд (зная время т.к. стрелки хронографа работали) .

я видел видео
https://www.youtube.com/watch?v=08Anpw4_RUM
делаю также часы не реагируют на долгое нажатие верхней кнопки как это показано на видео.

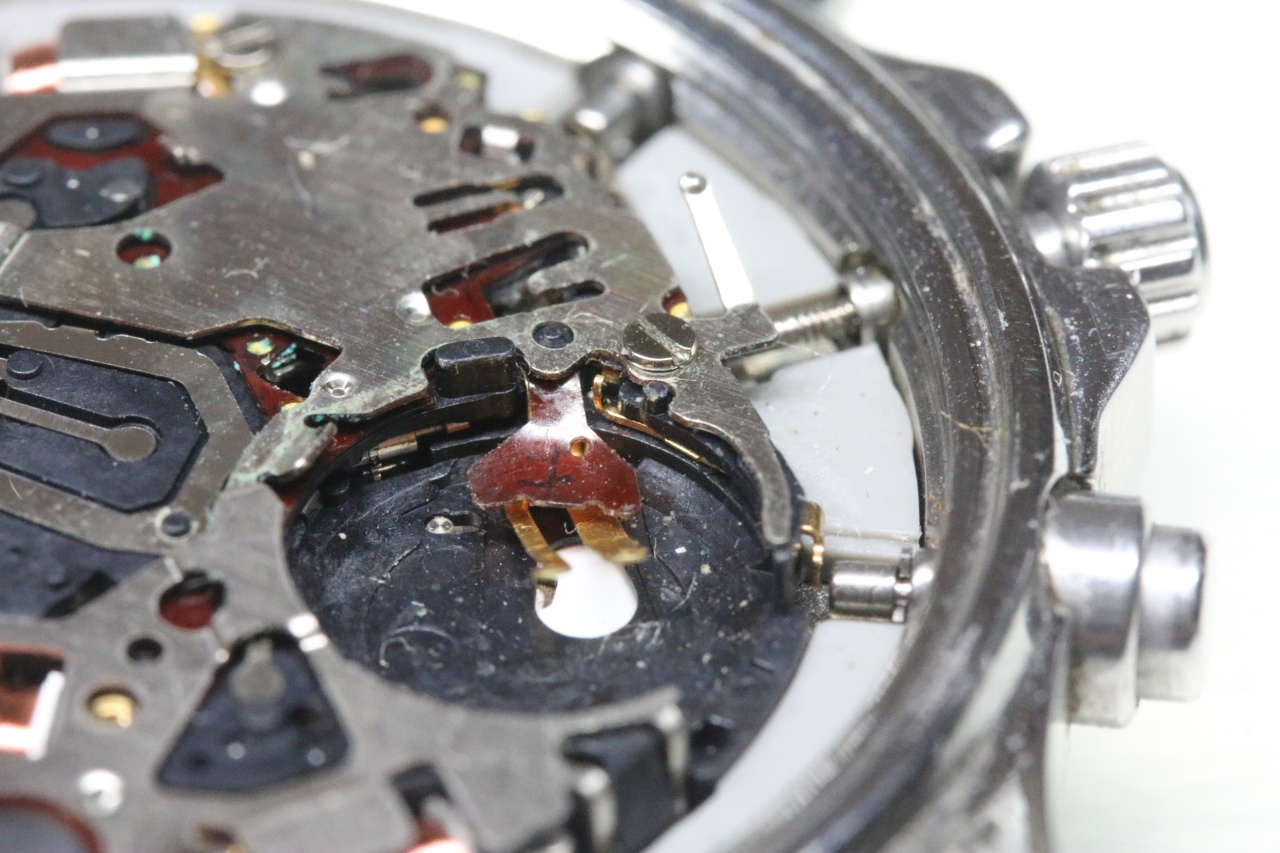

Открыть крышку и почистить контакт возле элемента питания - там рычажок

возле винта, со стороны головки

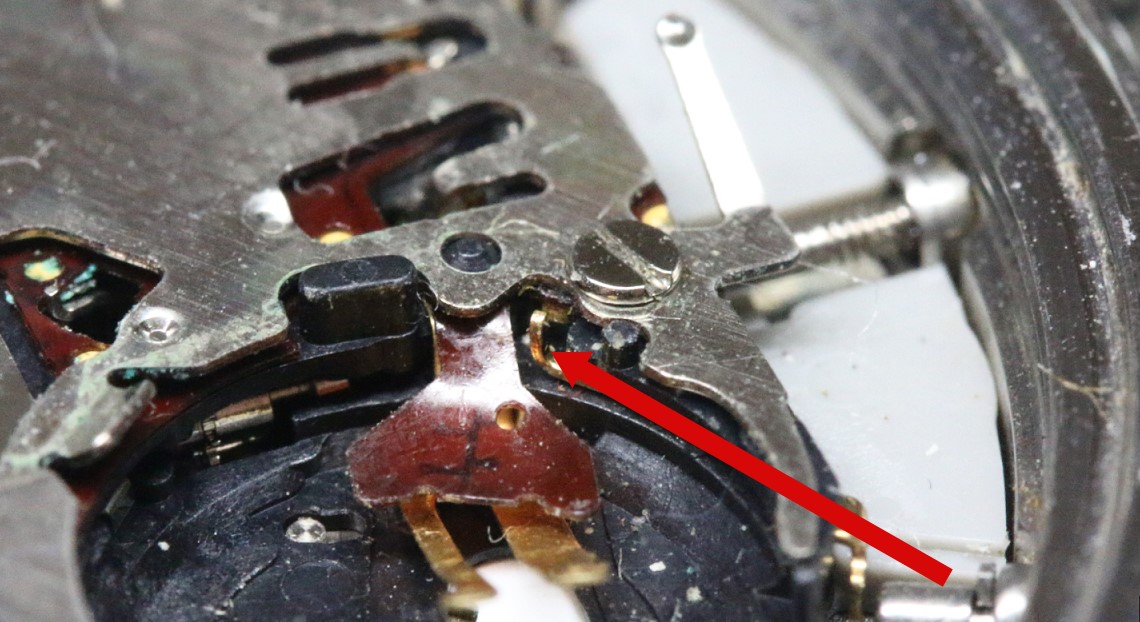

Этот ручежок?
Вложение 1897472 Вложение 1897473
почистил не помогло.

Trops Вы предпологаете что из-за плохого контакта часы не понимают что я долго удерживаю кнопку А (старт)?
в инструкции написано "при вытягивании ЗГ Если секундомер производит измерение, то стрелки секундомера
автоматически переустановятся в положение “0”
не подскажите как электроника понимает что ЗГ вытянуто до упора?
