четвертные настенные Vedette


как я пообещал в этом посте , я сделаю отдельную тему по этим часам, а обещания надо выполнять...

купил почти год назад, и на тот момент мне захотелось чего-то именно настенно-четвертного, так получилось, что кроме моих домашних четвертных ОЧЗ, настенных четвертных у меня не было, и поэтому решил купить еще одни, чтобы заменяли мне мои ОЧЗ в Киеве
ну и конечно с дизайном Ар Деко, что я так люблю

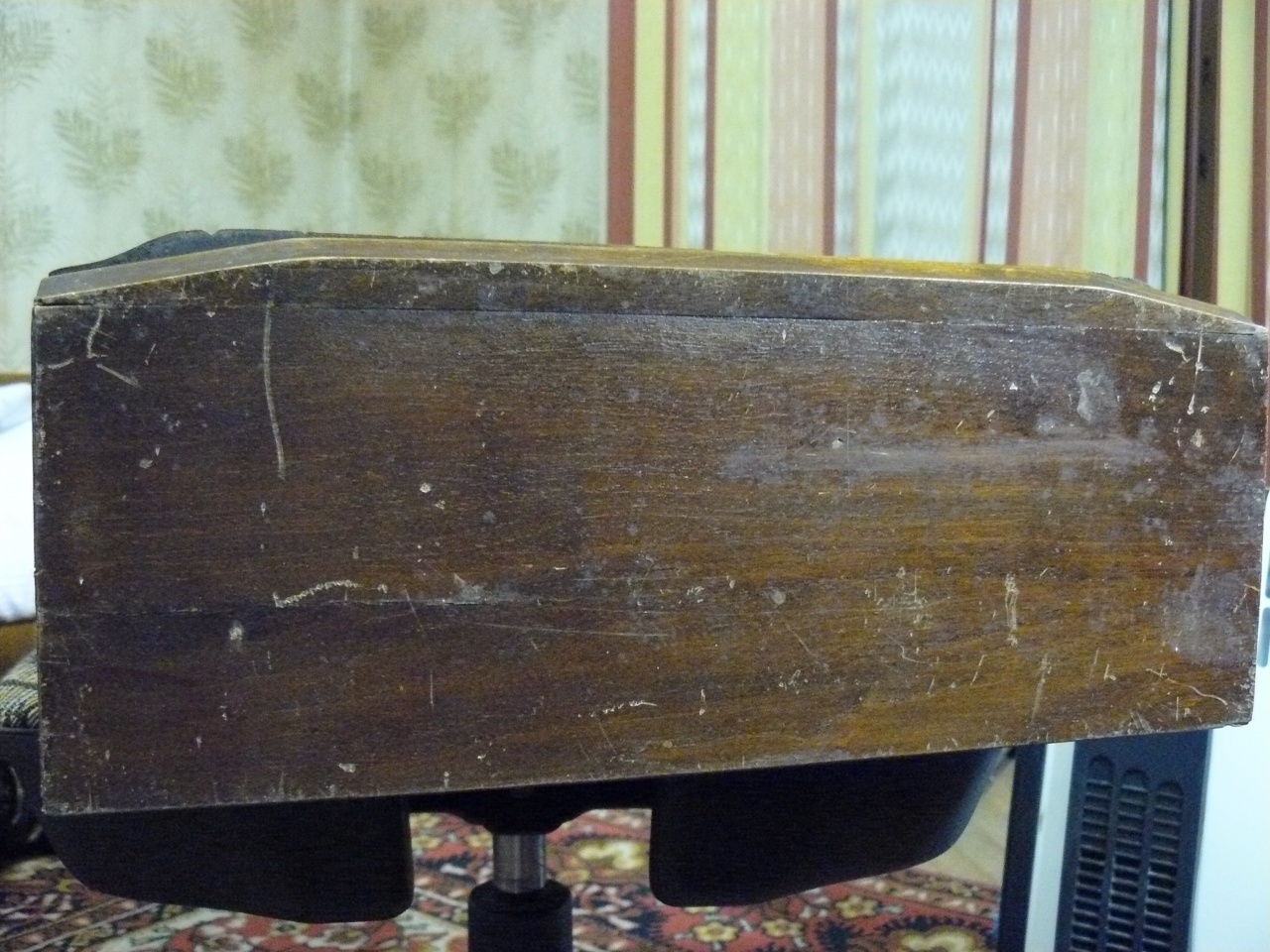

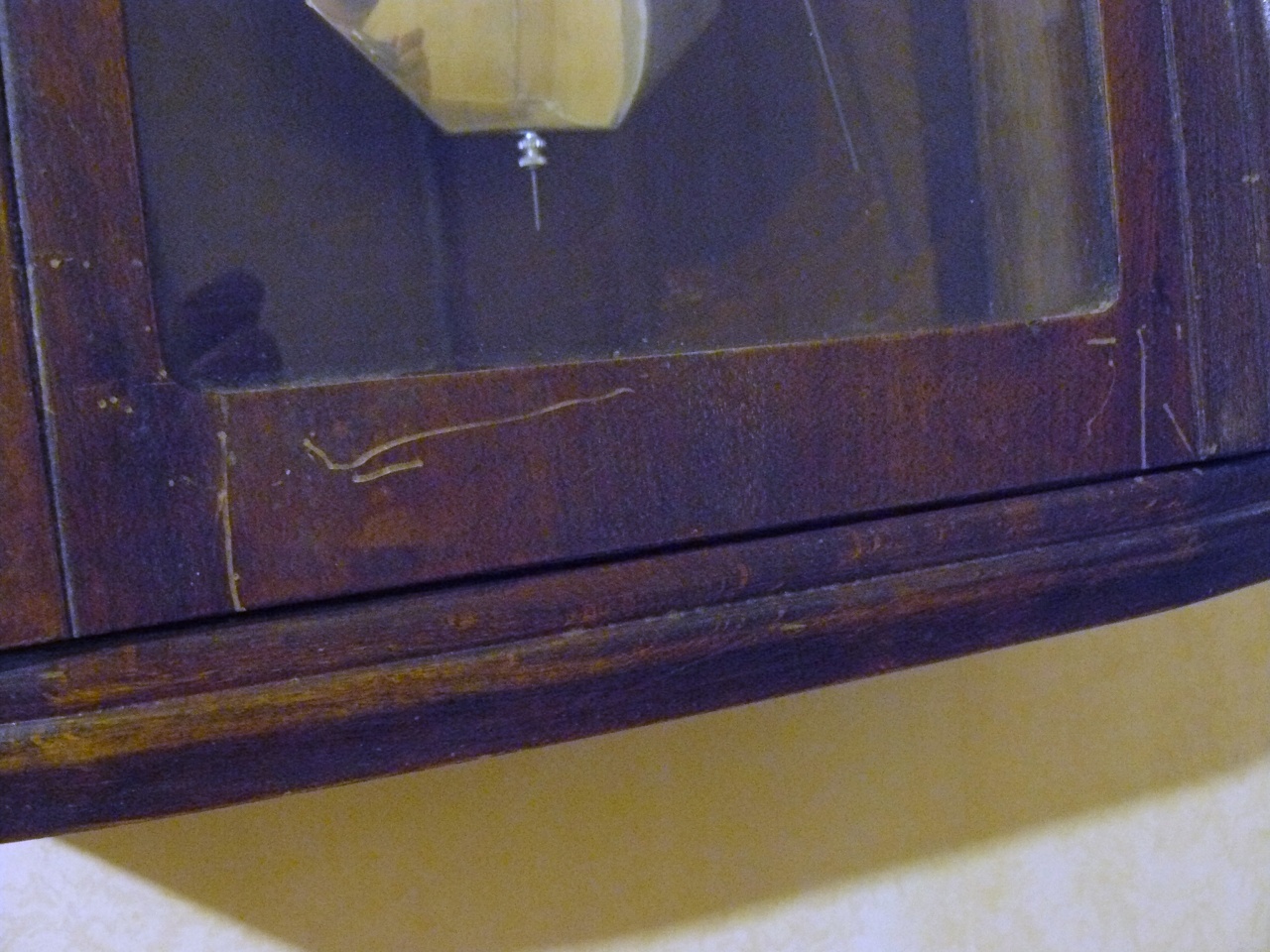

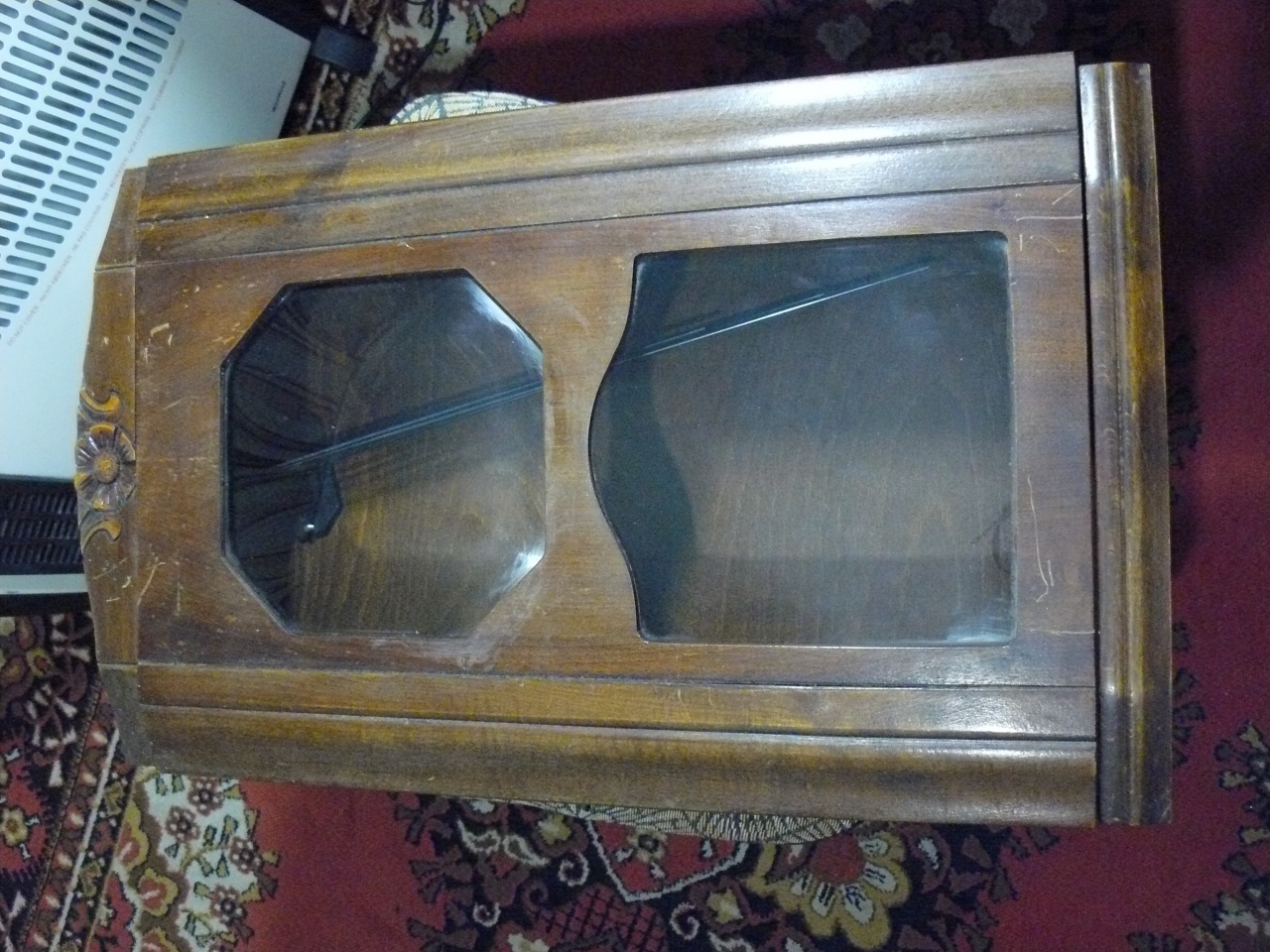

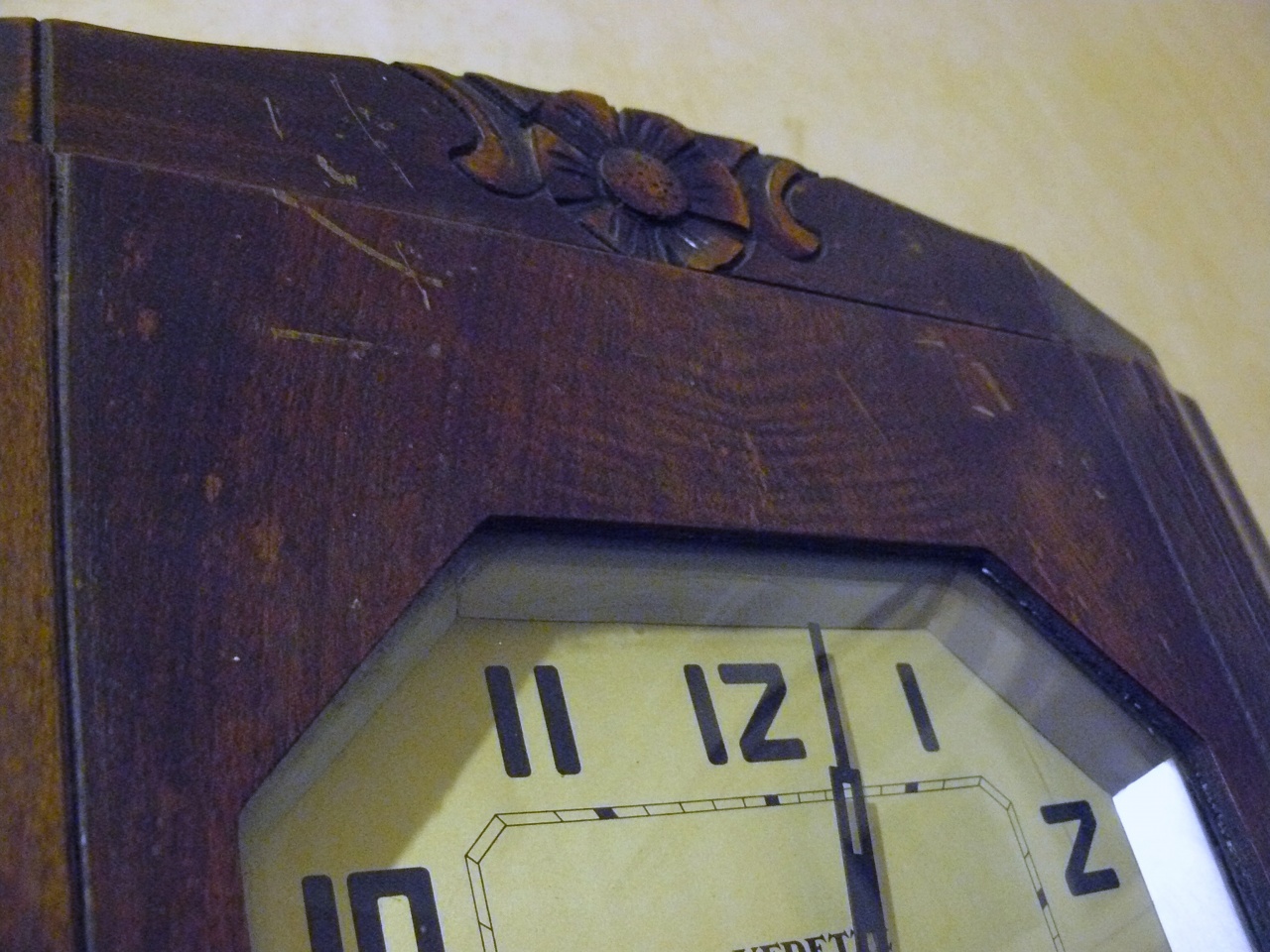

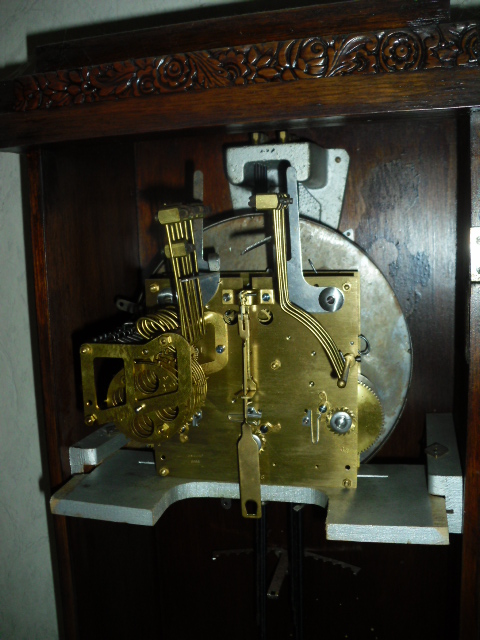

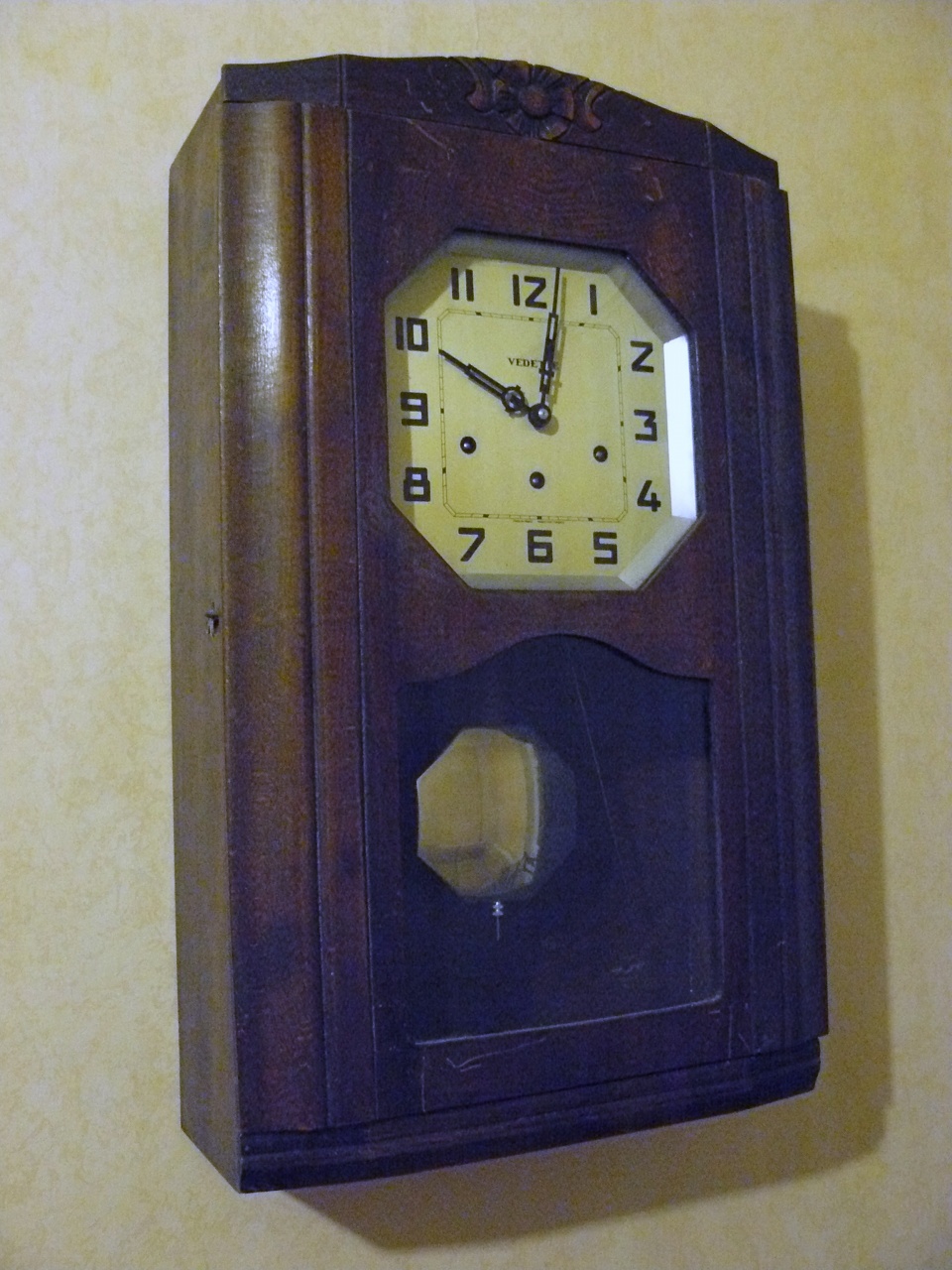

изначально состояние было не "дрова", но корпусу требовался косметический ремонт, а механизму - репассаж, хоть он и был полностью рабочий

Вложение 1169580Вложение 1169581Вложение 1169582Вложение 1169583Вложение 1169584Вложение 1169585

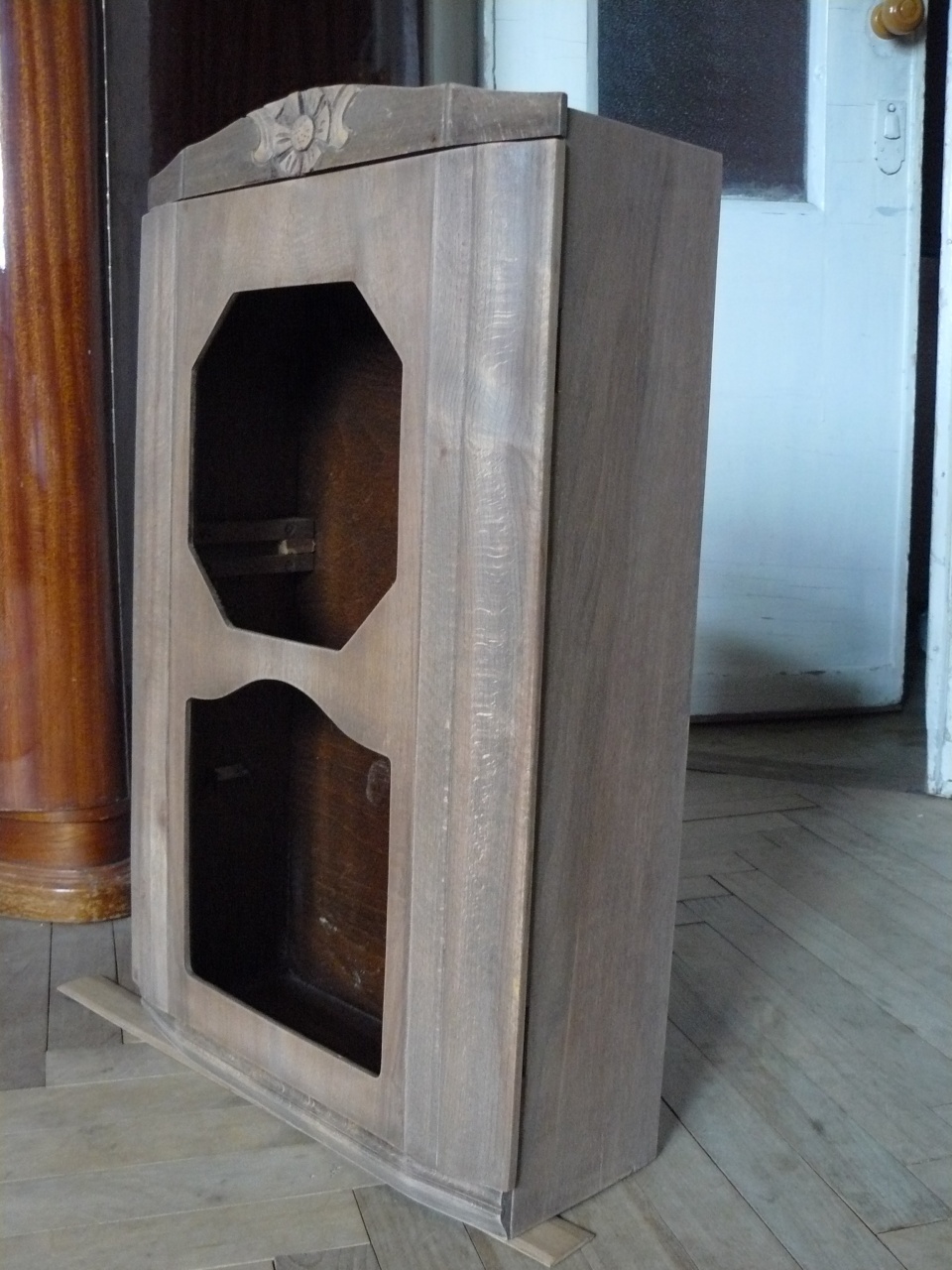

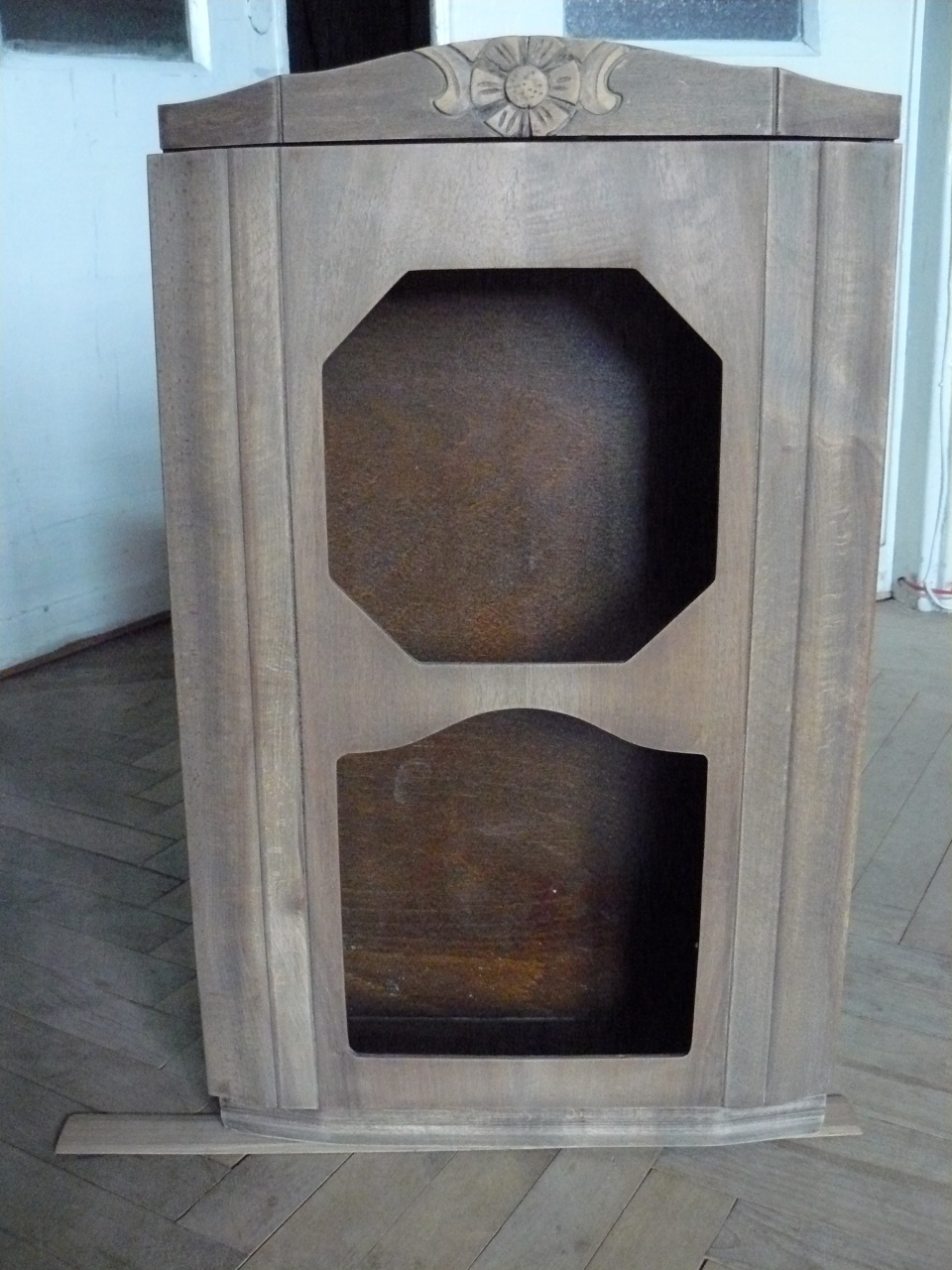

с помощью смывки и наждачки очистил корпус от старого покрытия
Вложение 1169586Вложение 1169587

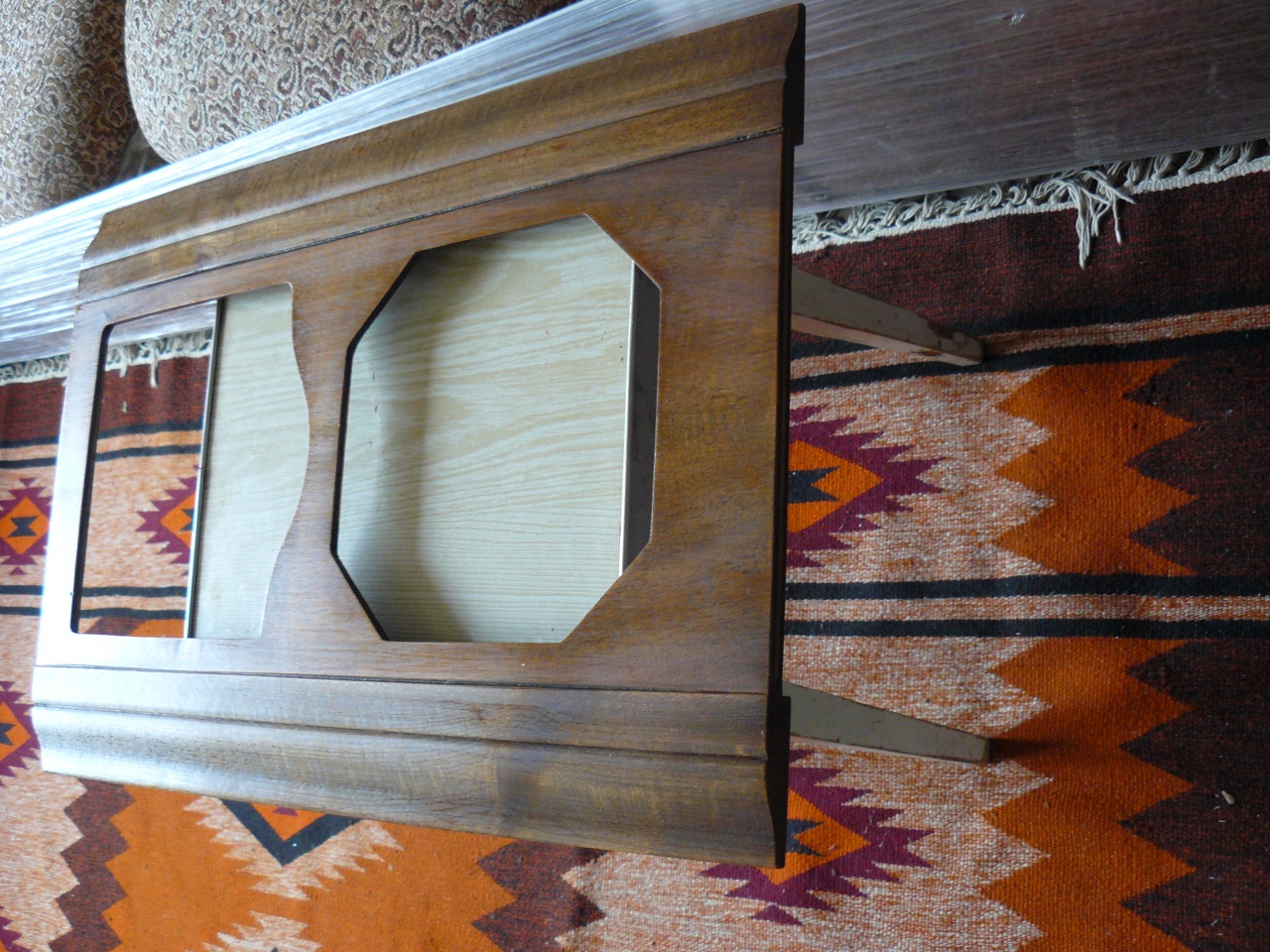

покрывал сначала морилкой Belinka Toplazur, потом полуматовым
аэрозольным лаком на полиуретановой основе Rust Oleum

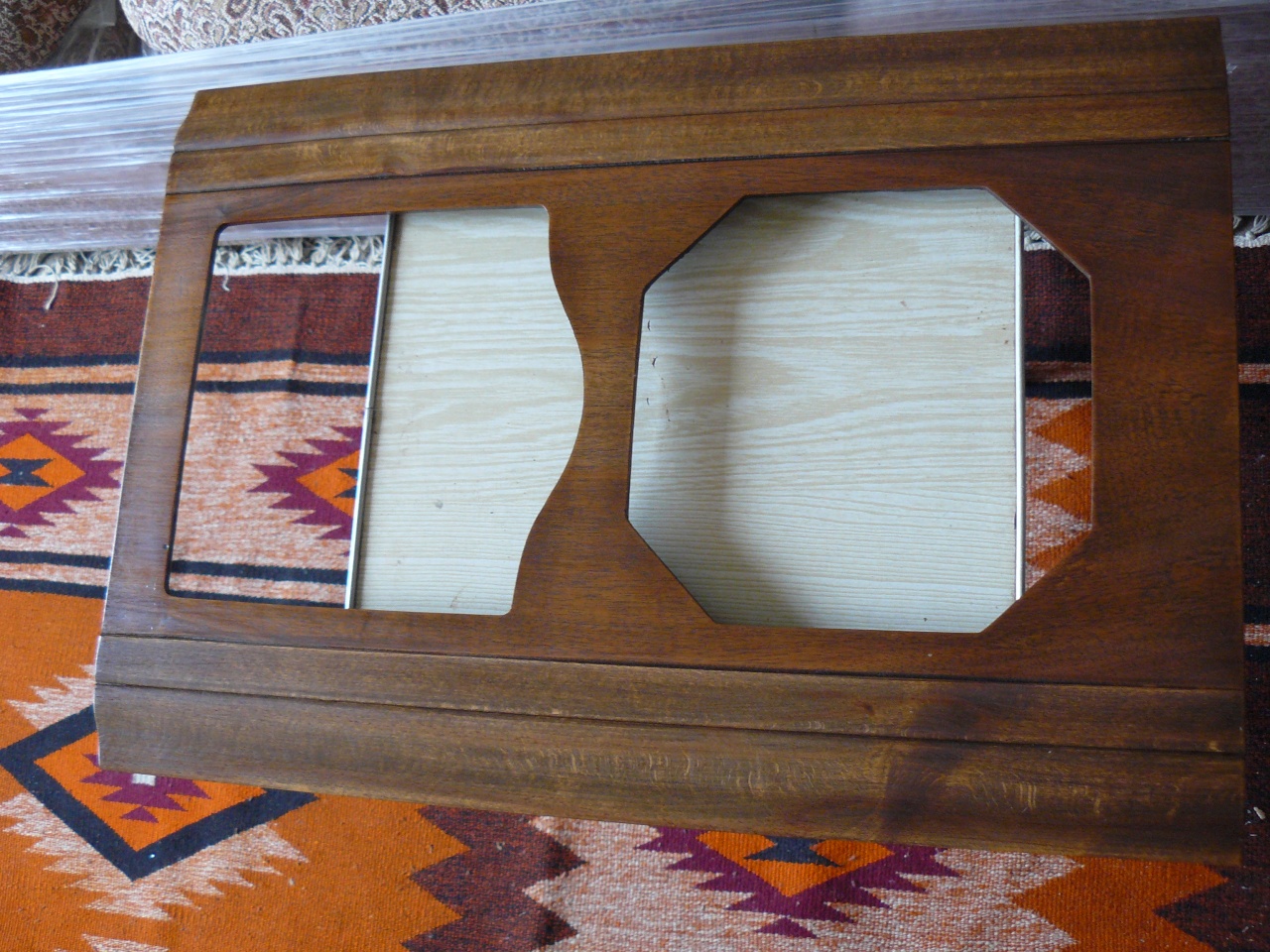

здесь дверка покрыта морилкой, сохнет, еще не покрыта лаком
Вложение 1169588Вложение 1169589

теперь к внутренностям

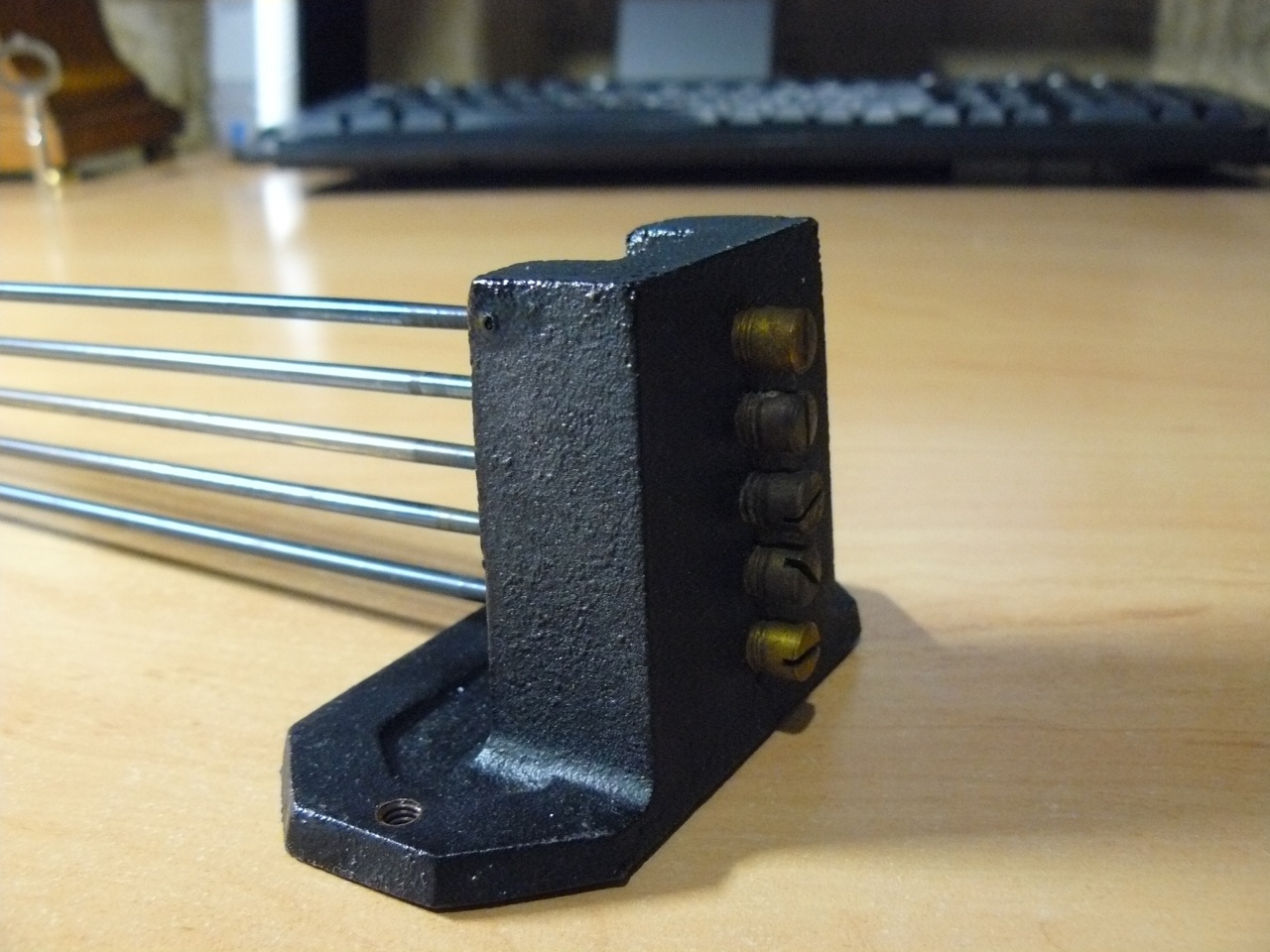

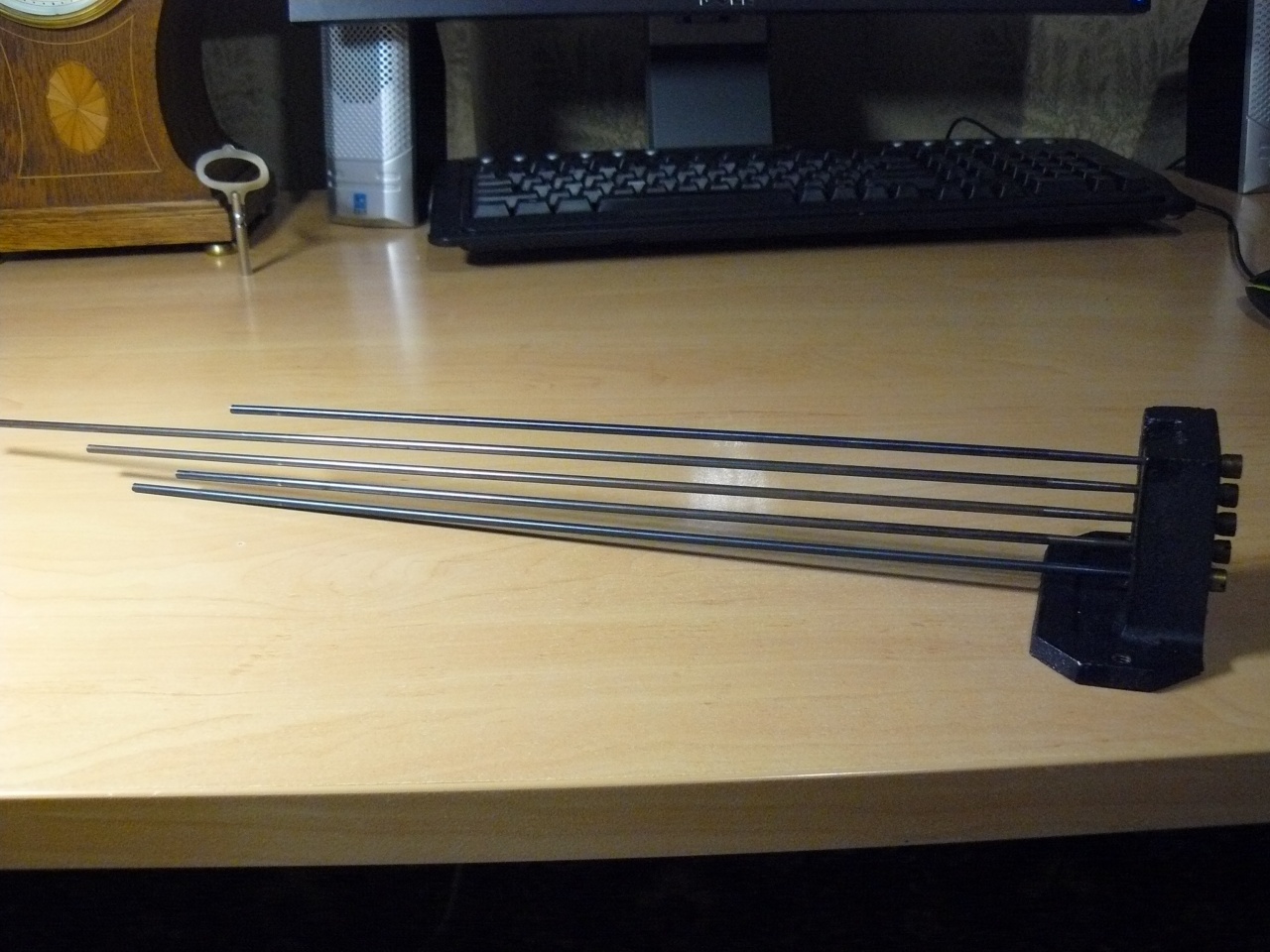

гонги - просто великолепны, вороненые стальные стержни максимальной длины 47см (что и для напольников будет немало), французы вообще предпочитали сталь бронзе в гонгах
Вложение 1169590Вложение 1169591

механизм разобрал, и когда слегка отмыл от грязи колеса, был неприятно удивлен качеством обработки цапф и трибов

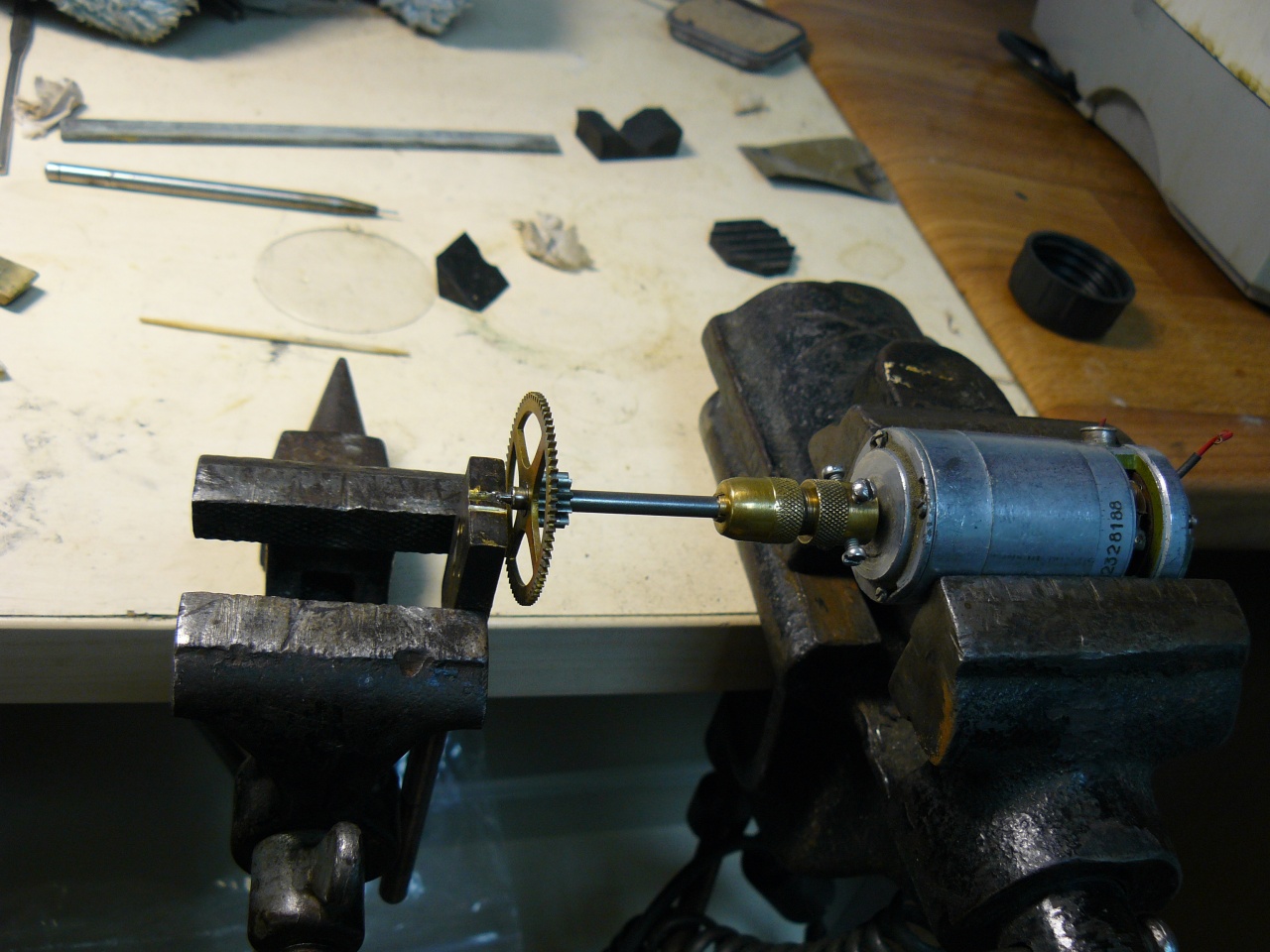

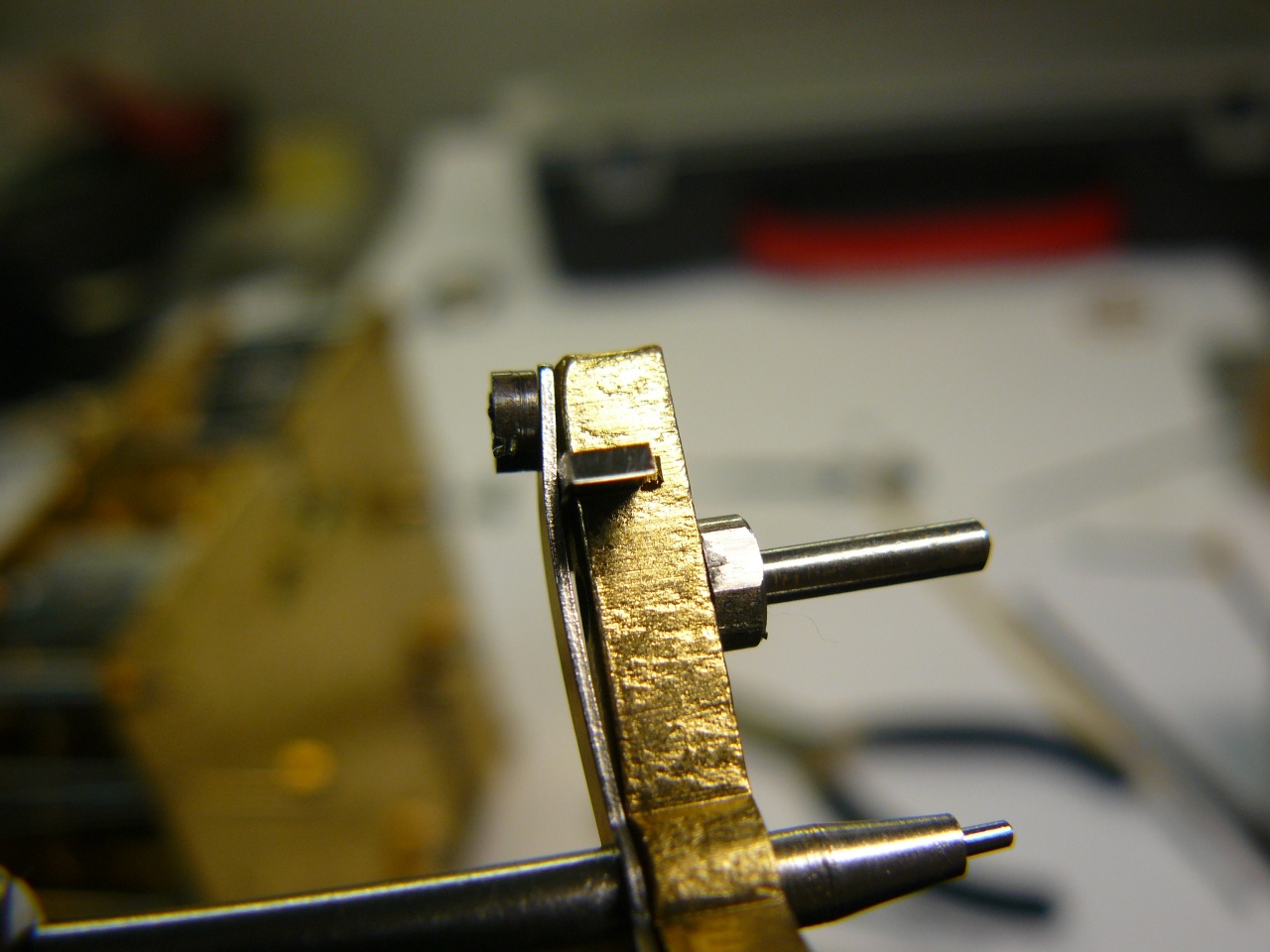

пришлось их полировать на импровизированном Jacot-станке (только не смейтесь)
Вложение 1169592

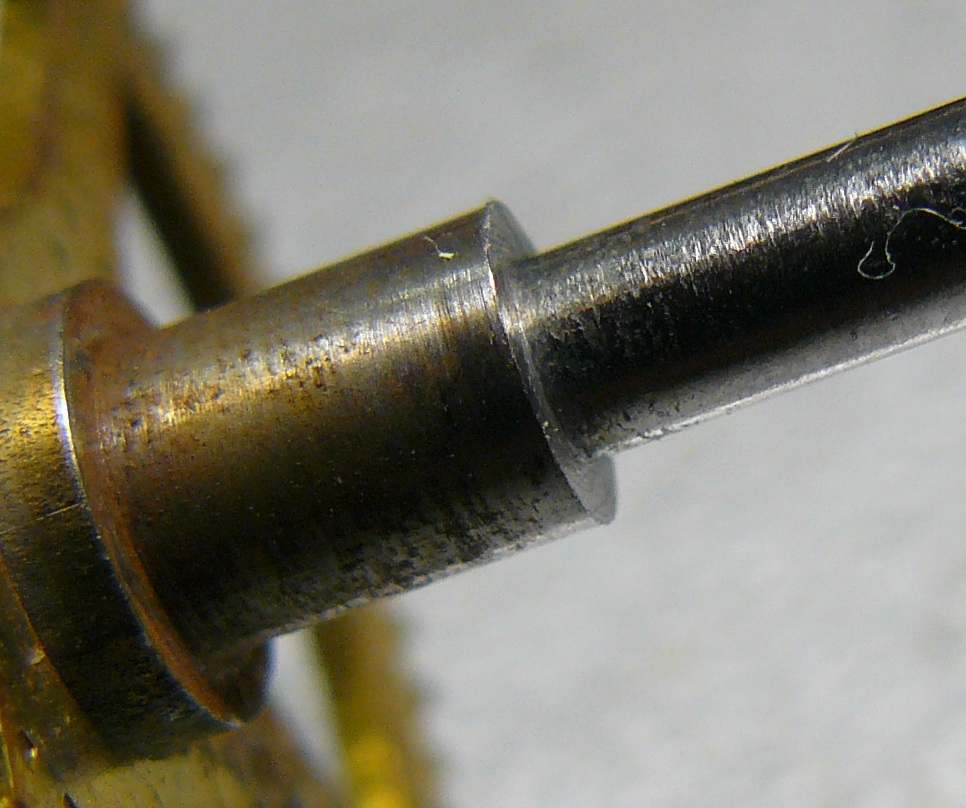

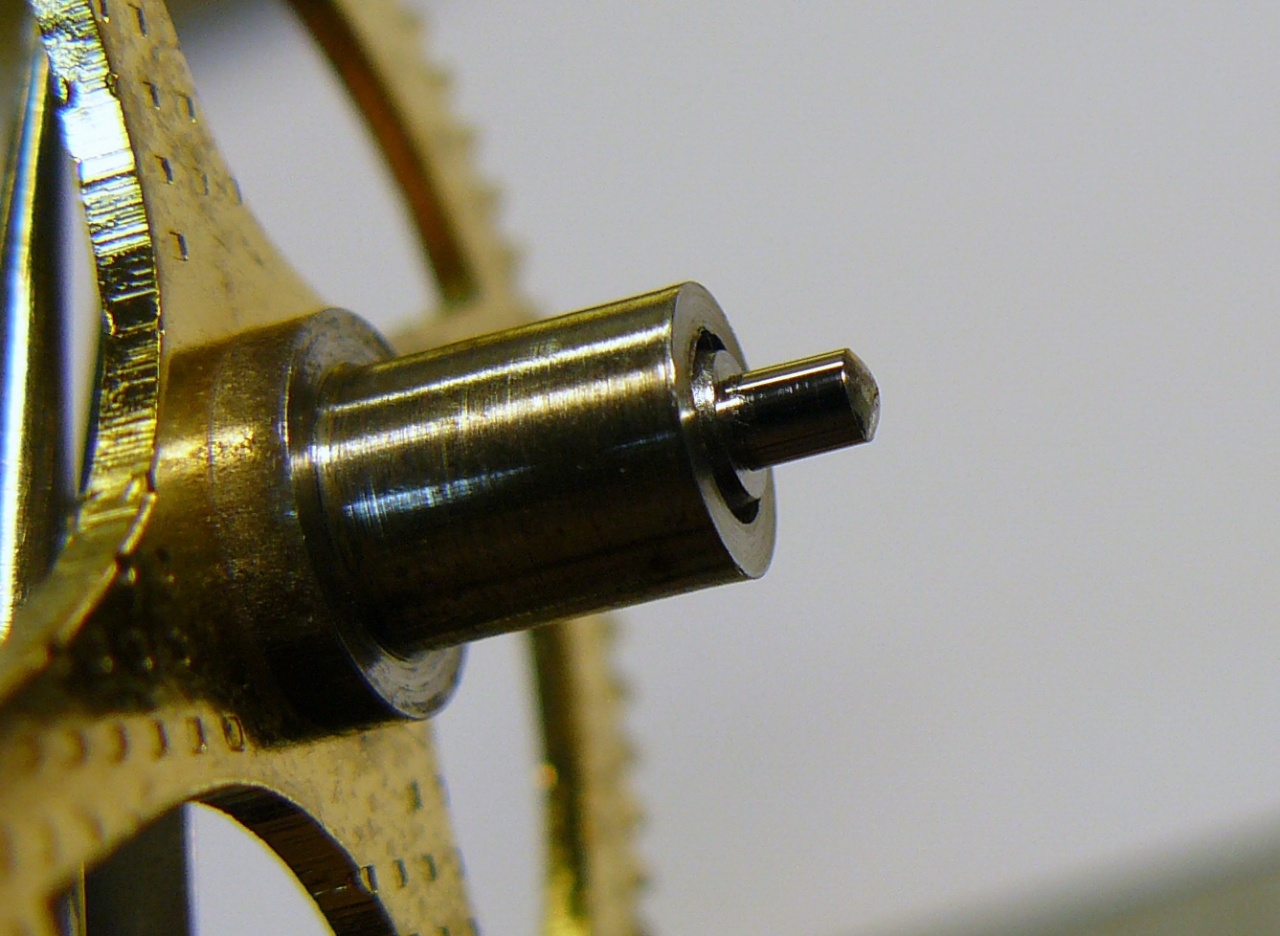

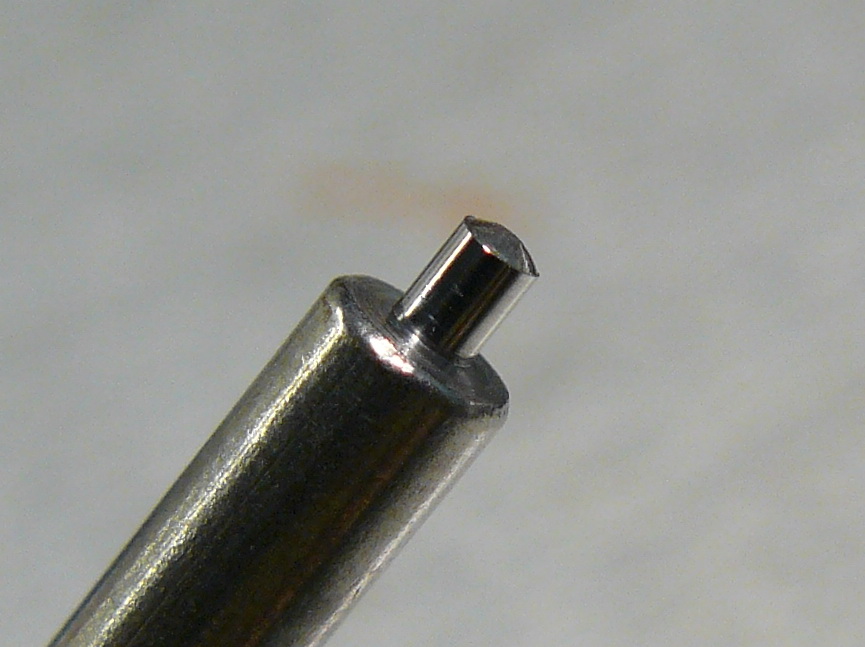

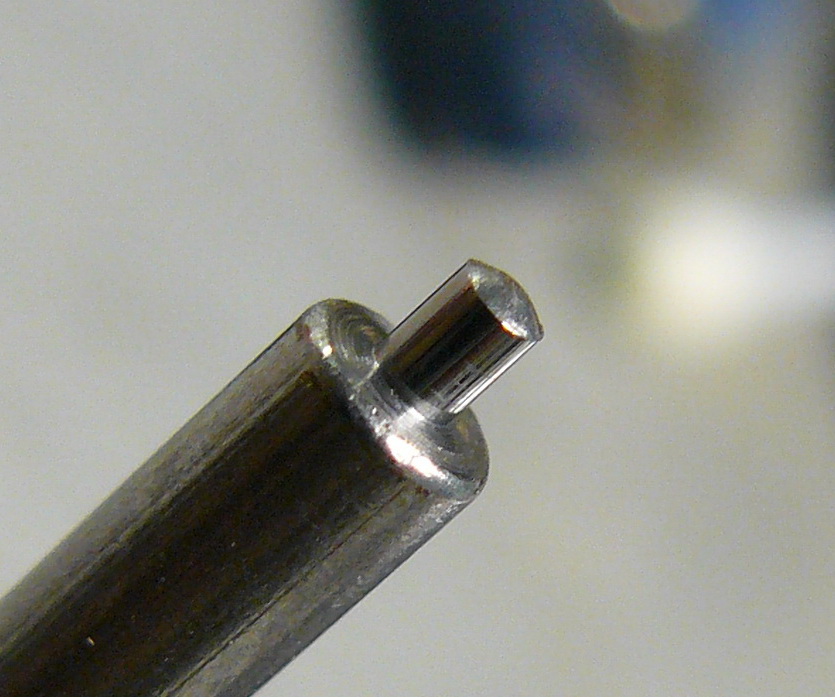

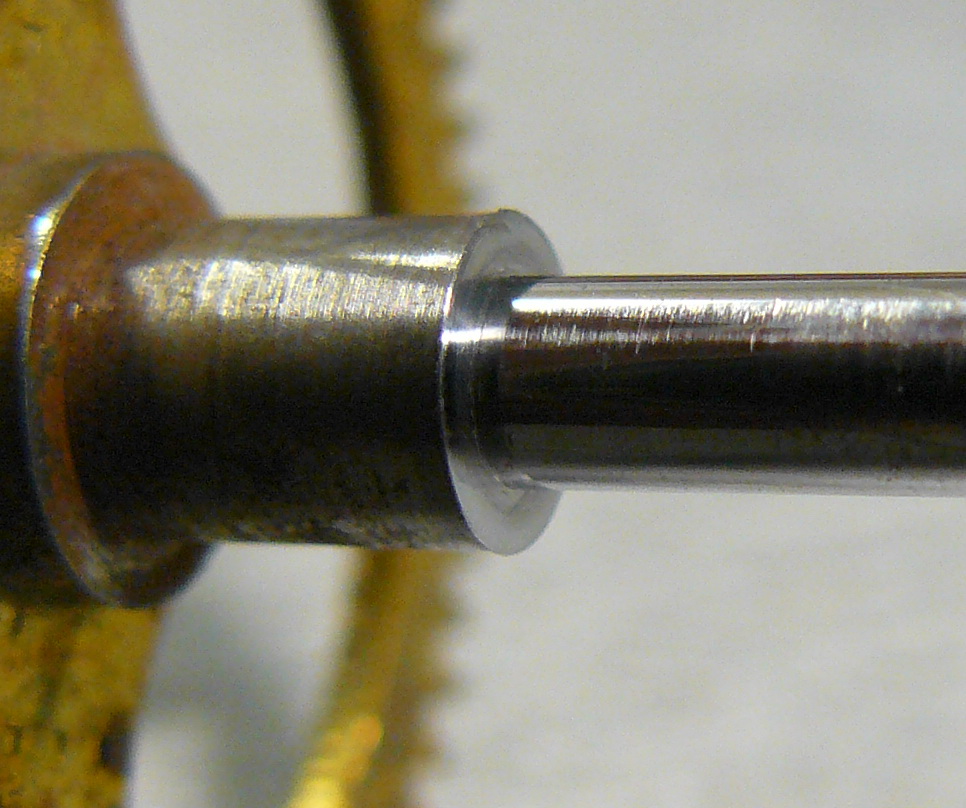

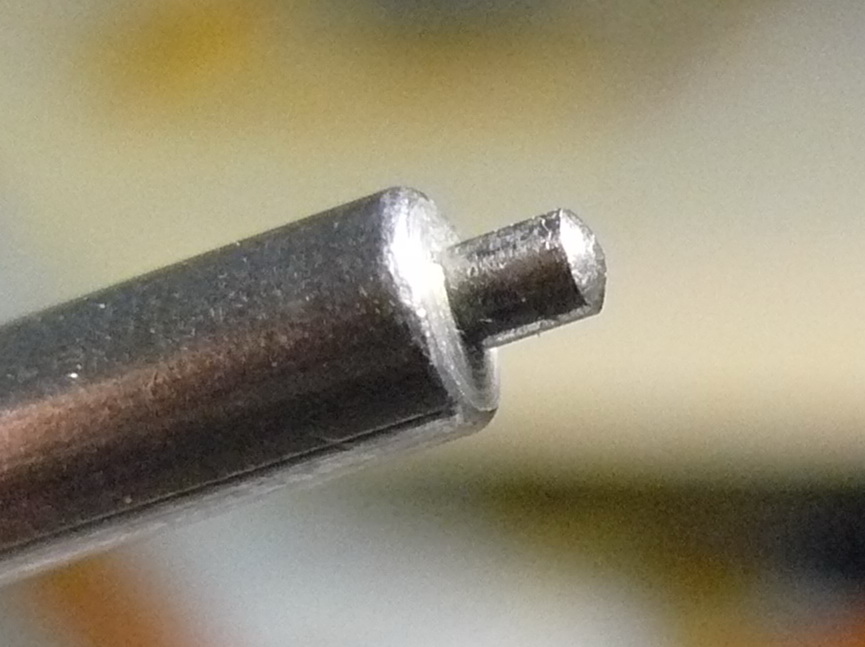

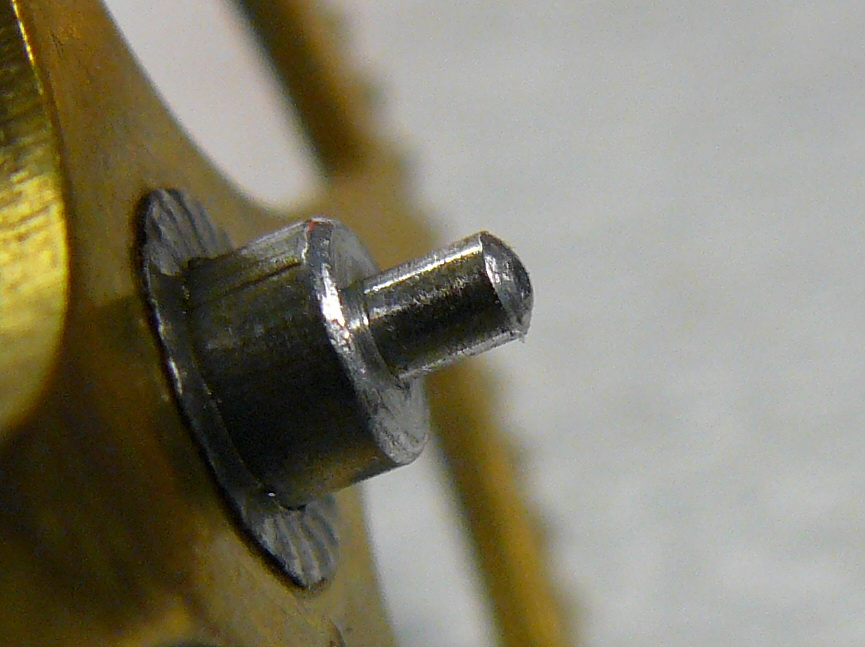

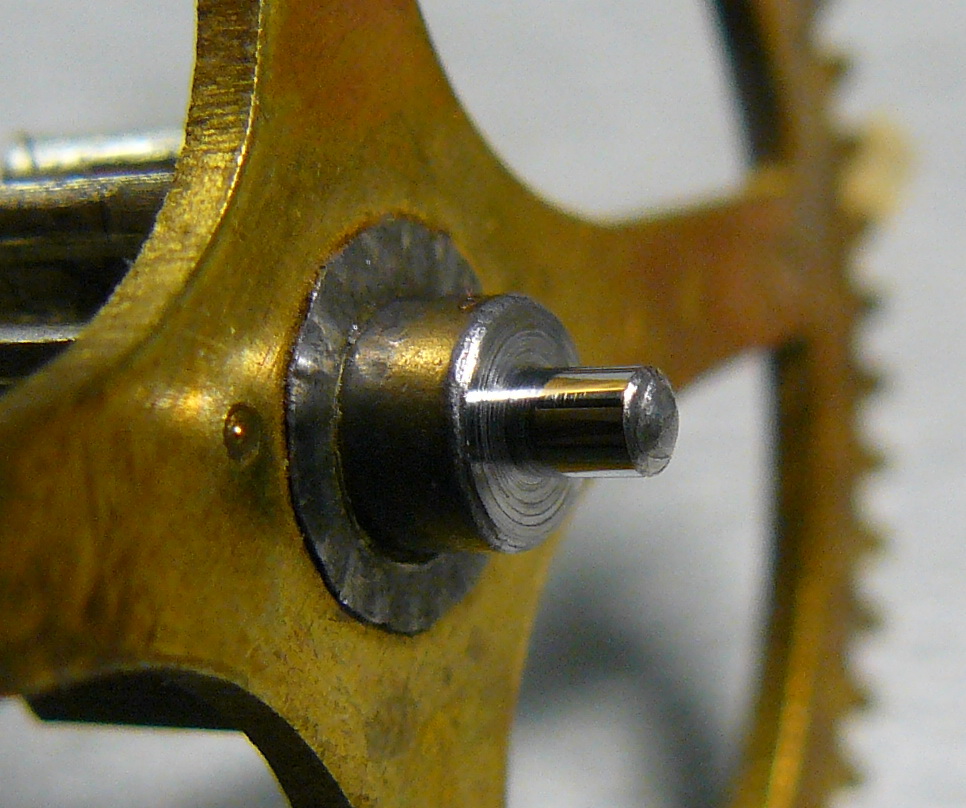

"до" ----------------- "после"
Вложение 1169593Вложение 1169594
Вложение 1169595Вложение 1169596
Вложение 1169597Вложение 1169598Вложение 1169599
Вложение 1169600Вложение 1169601
Вложение 1169602Вложение 1169603

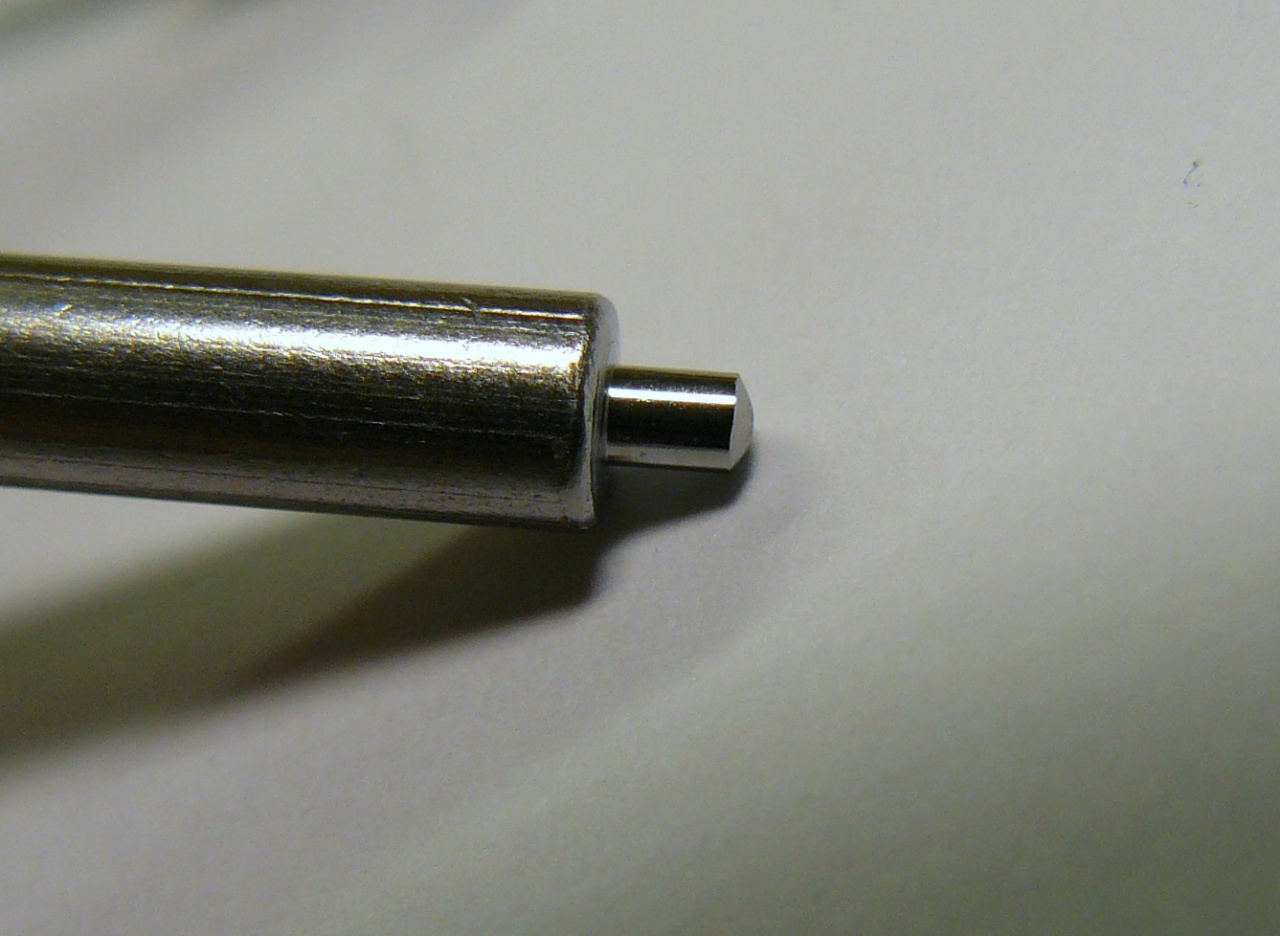

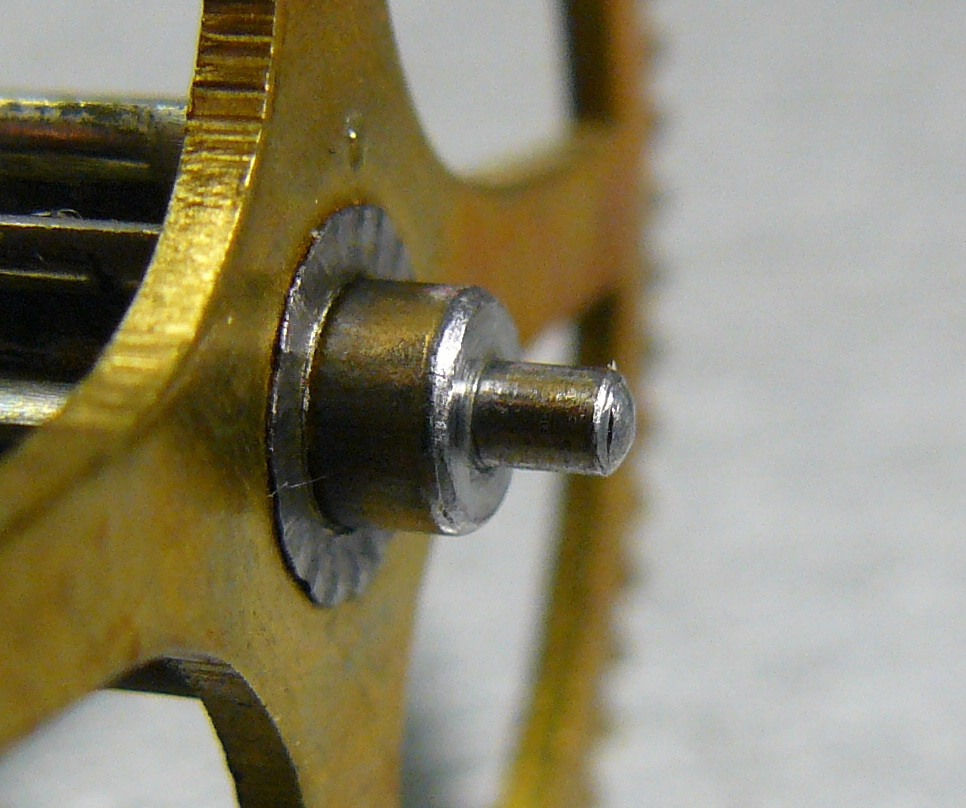

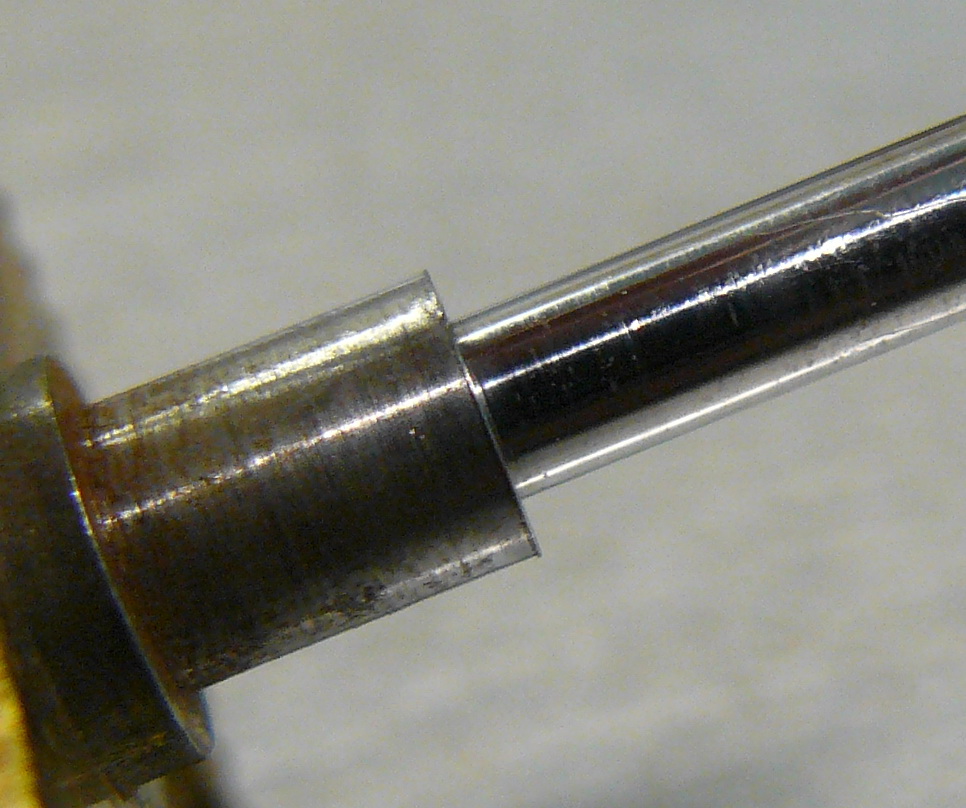

и еще несколько отполированных цапф, которые я забыл сфотографировать до полировки
Вложение 1169604Вложение 1169605Вложение 1169606Вложение 1169607Вложение 1169608

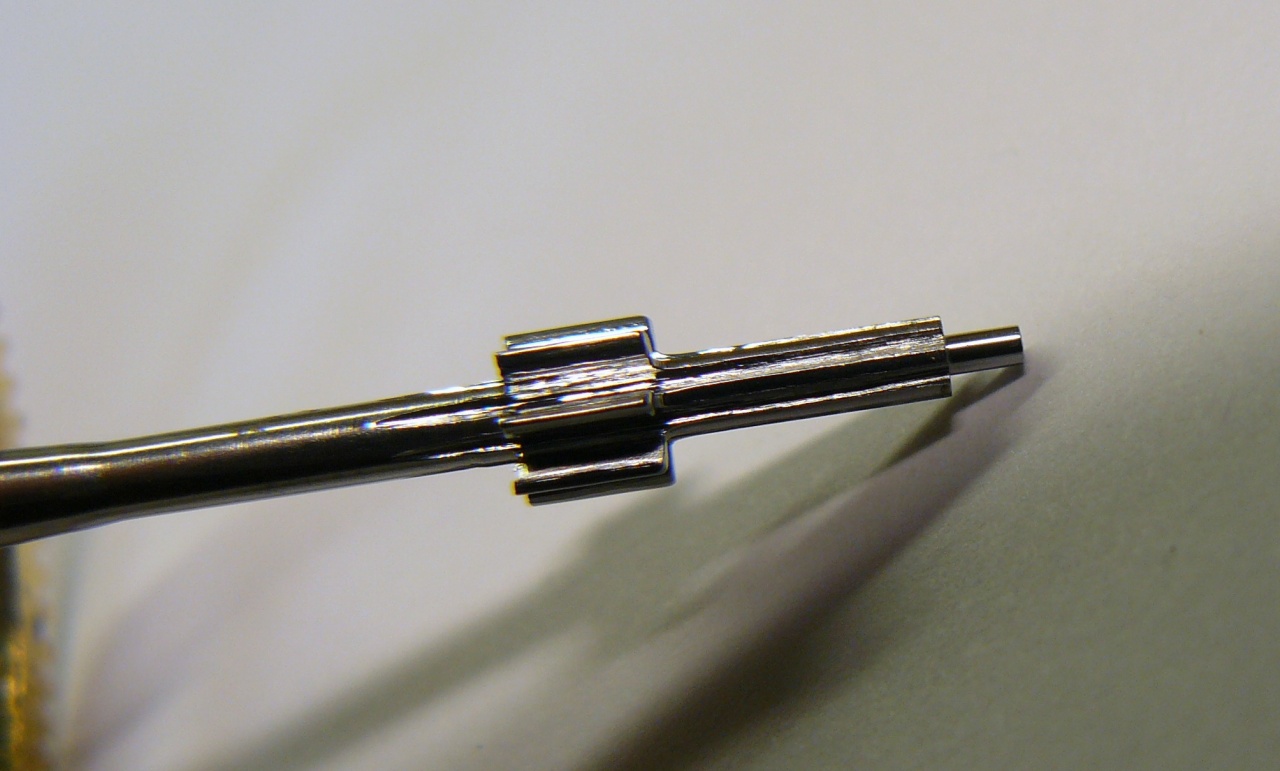

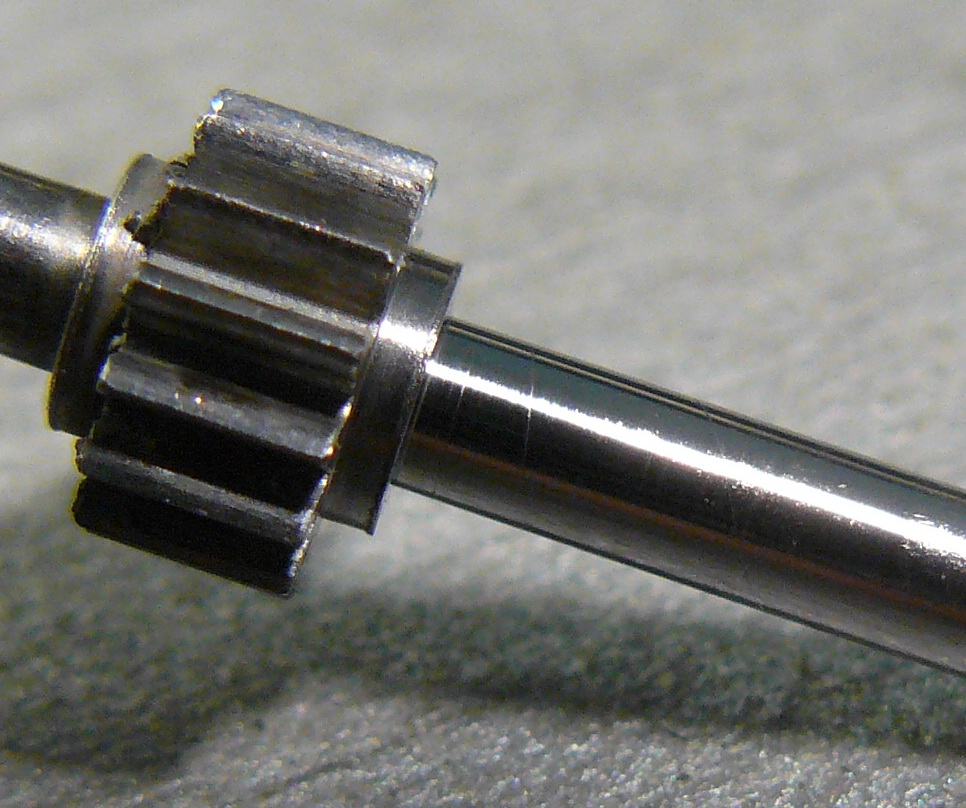

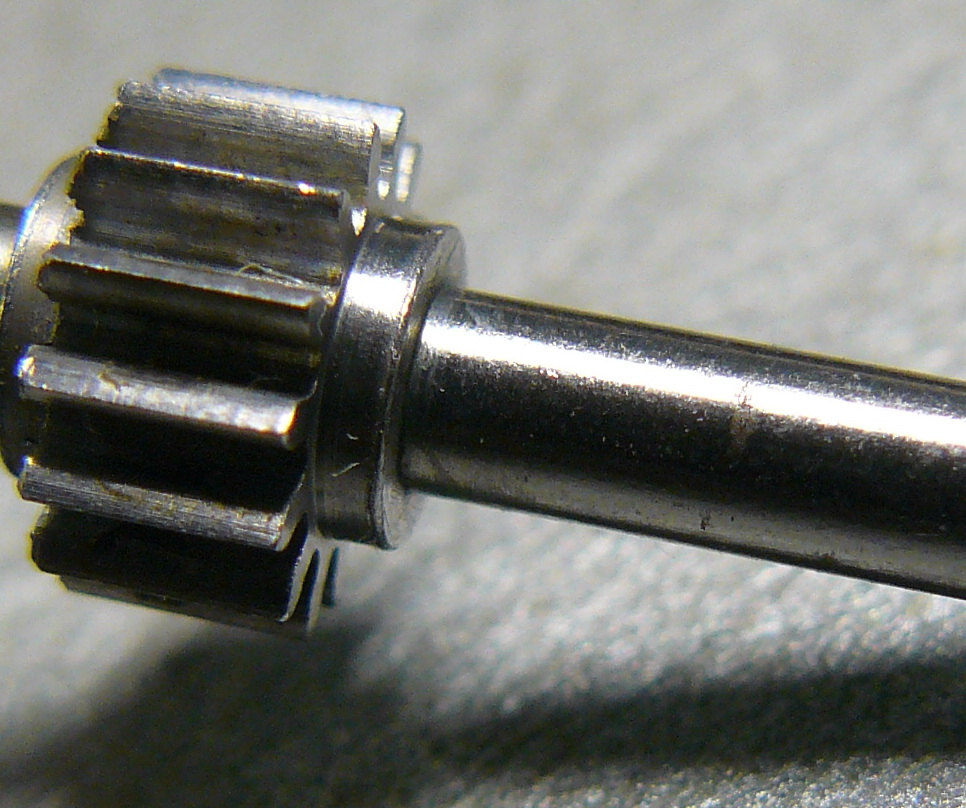

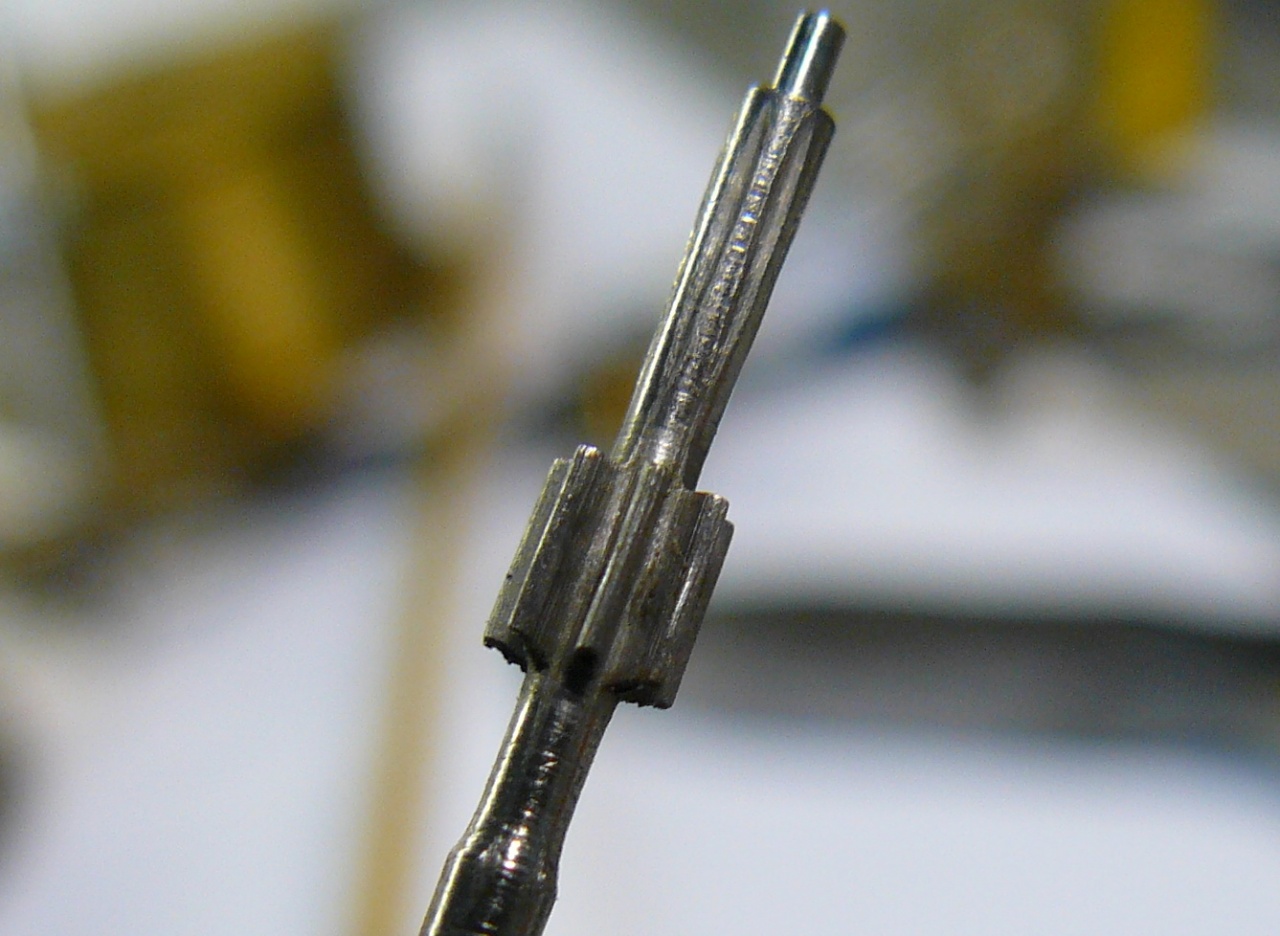

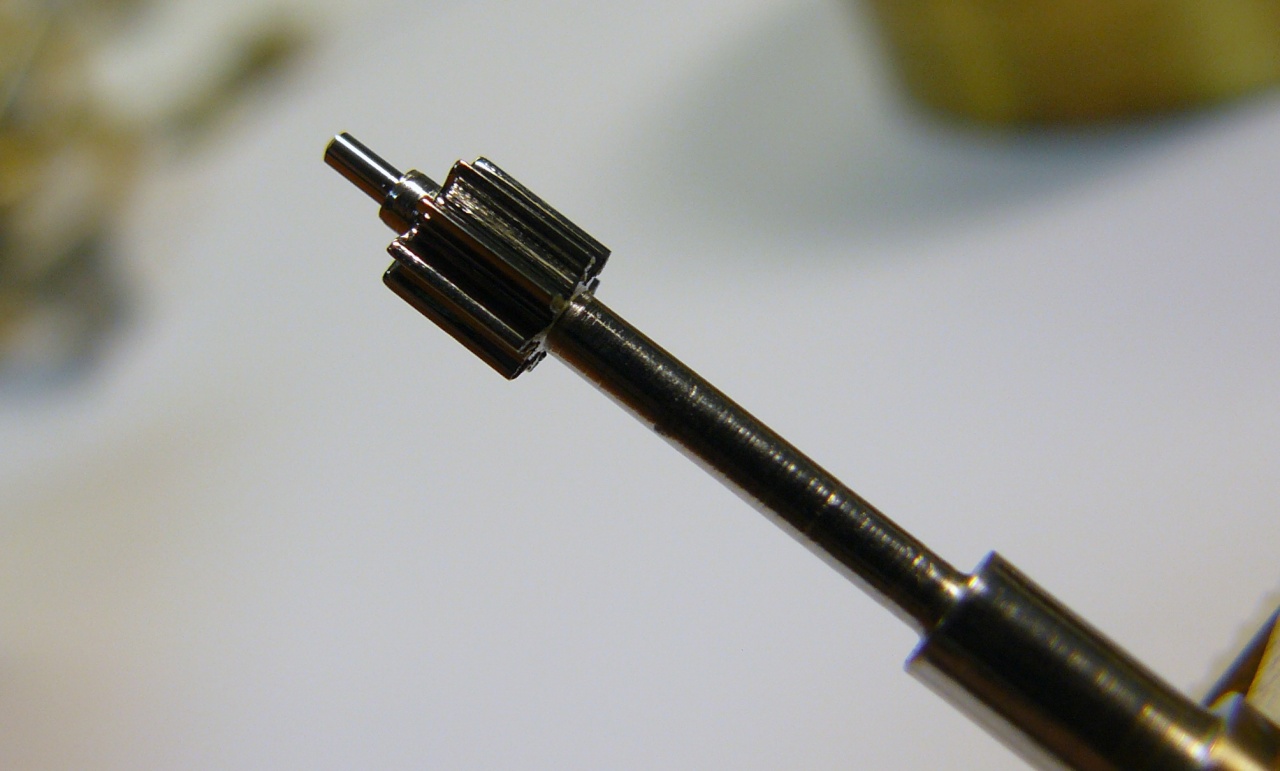

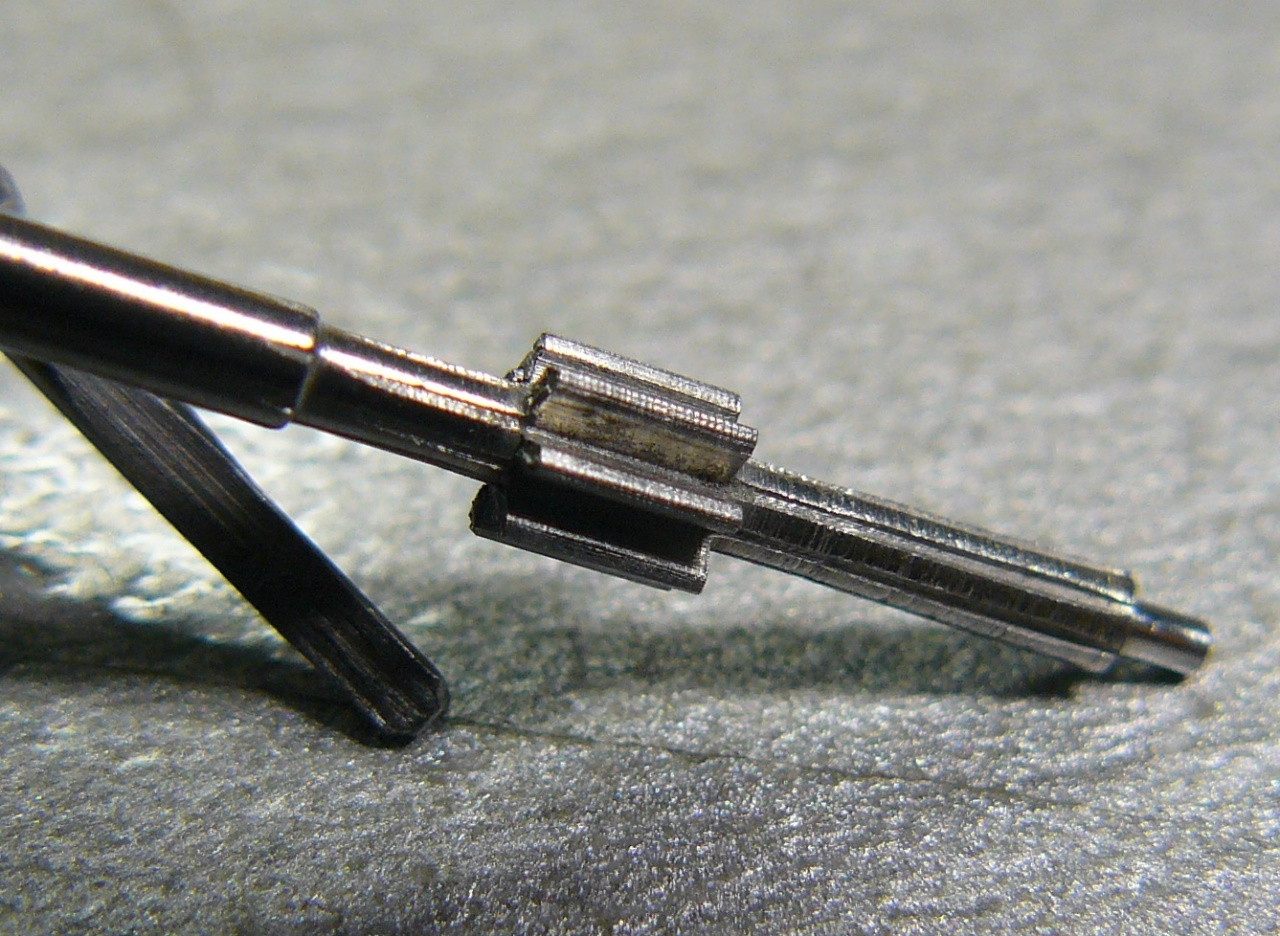

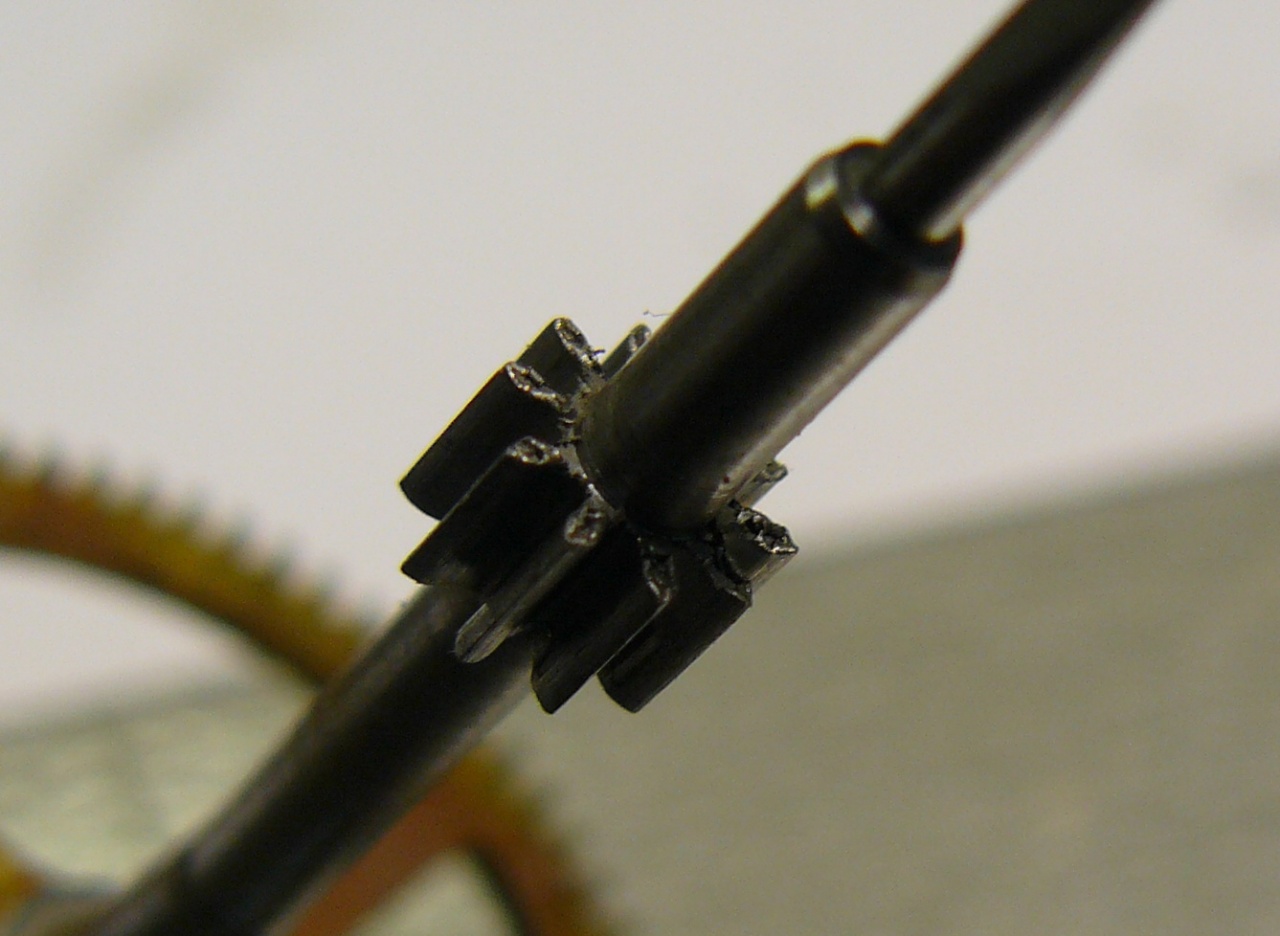

некоторые трибы тоже поражали, точнее - ужасали, качеством обработки, даже не знаю какой инструмент на такое способен
Вложение 1169609Вложение 1169610Вложение 1169611

пришлось их полировать и заусенцы убирать

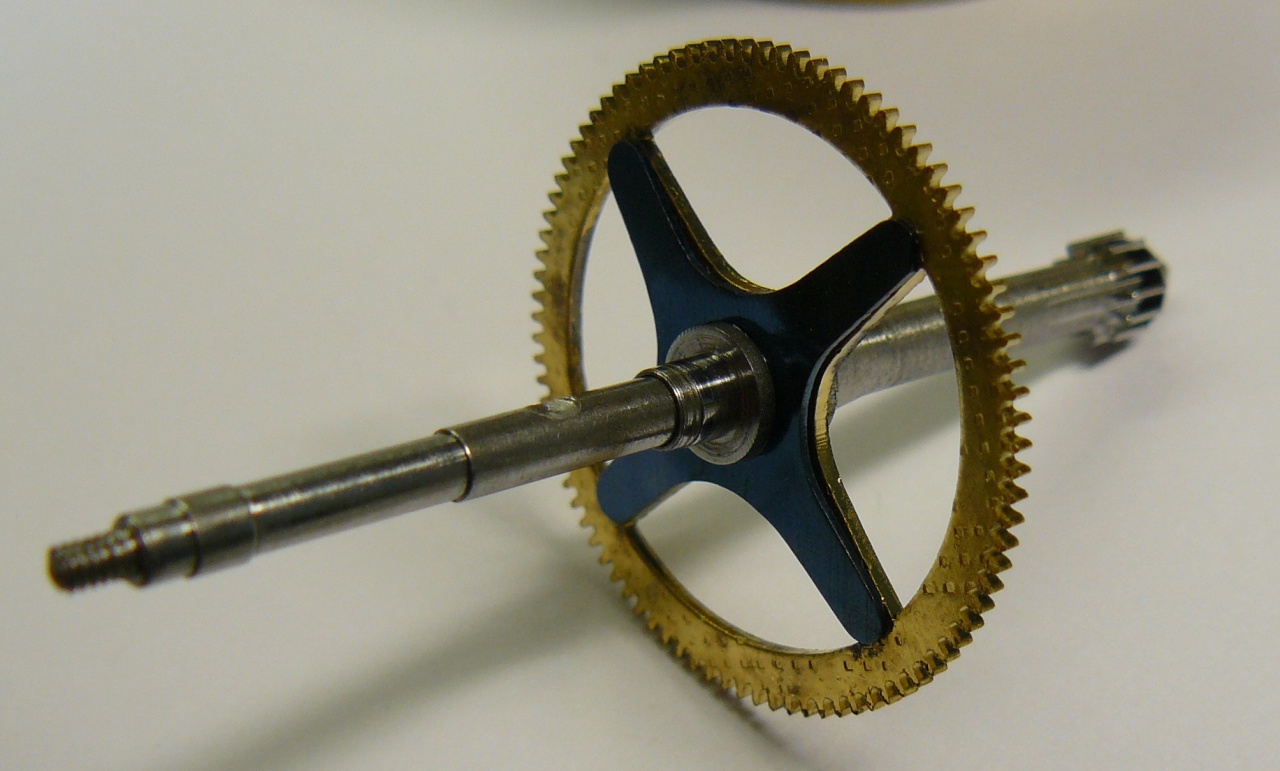

минутный фрикцион расположен в самом центральном колесе
Вложение 1169612Вложение 1169613

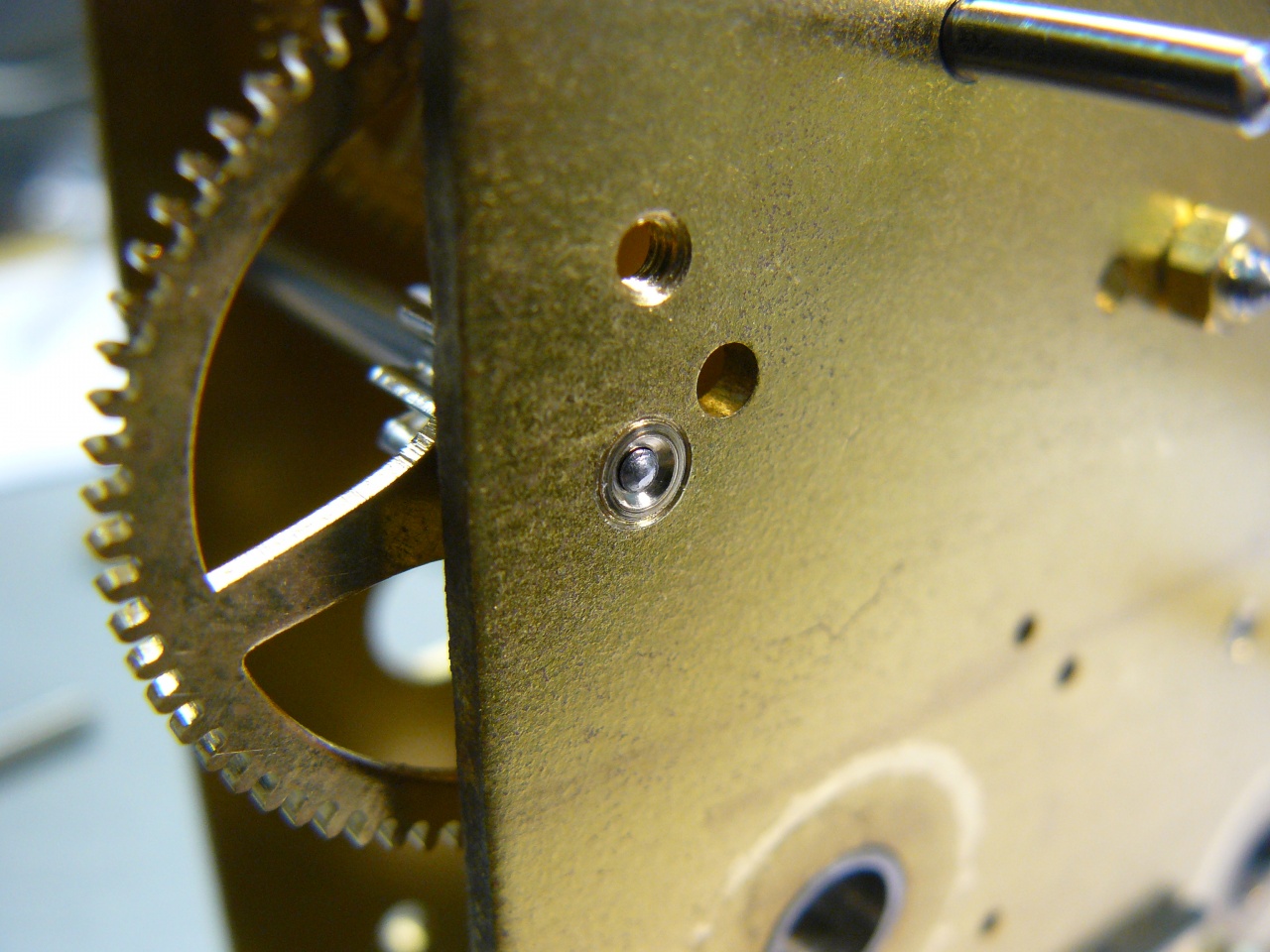

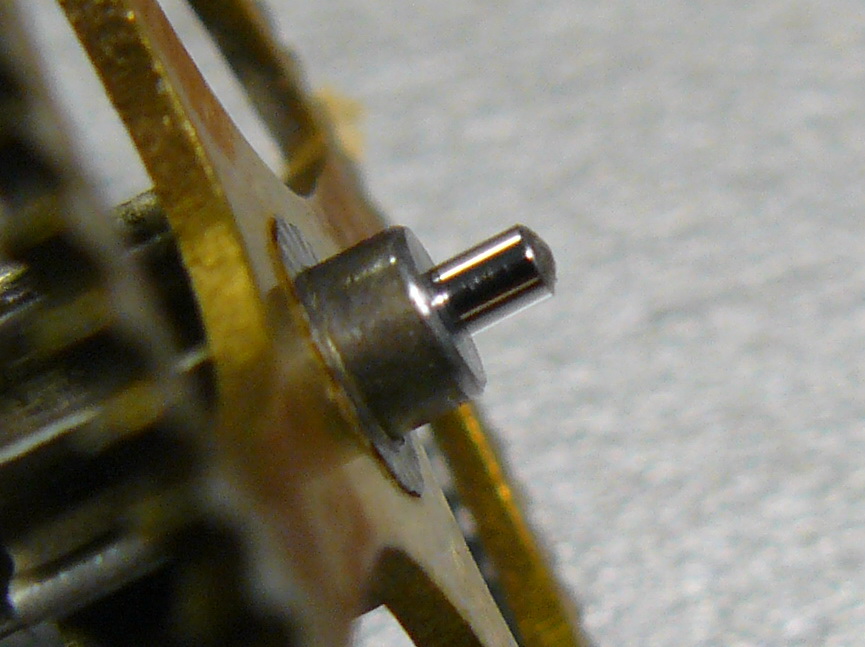

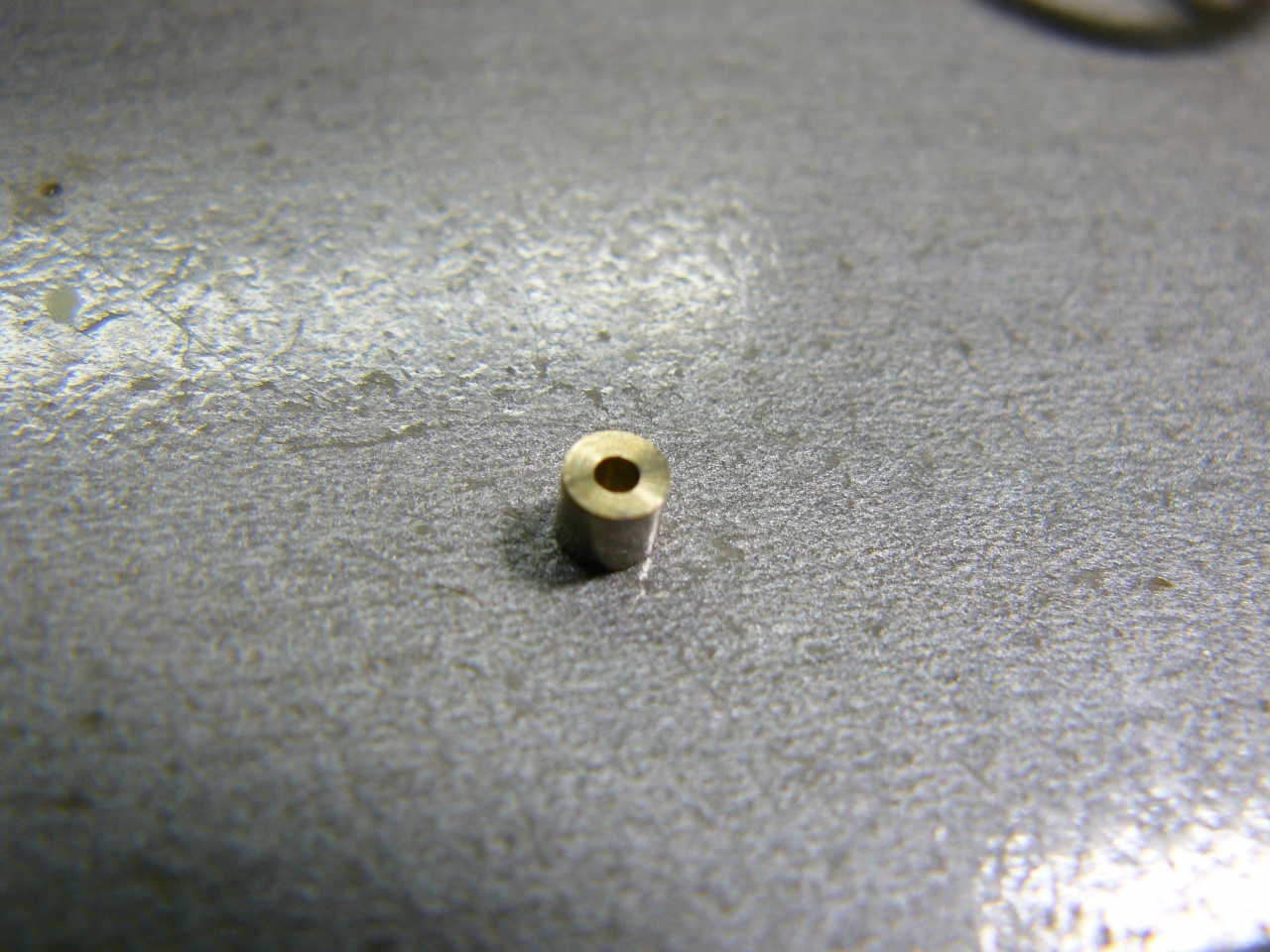

несмотря на обработку цапф, ставить футора пришлось только в 2 отверстия
один - на переднюю цапфу недельного колеса четверти
Вложение 1169614Вложение 1169615

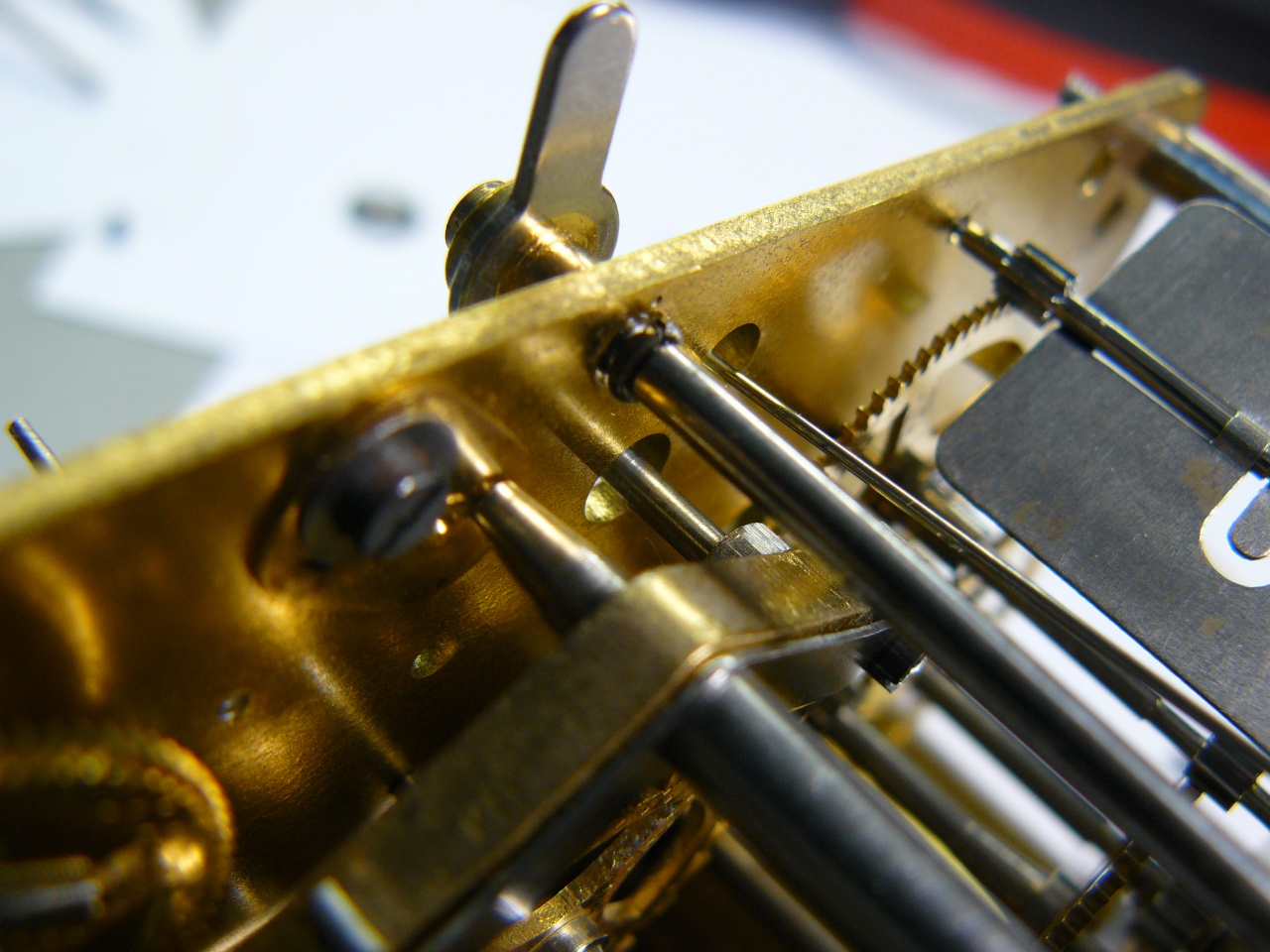

а необходимость ставить второй футор я обнаружил только при финальной сборке механизма, дело в том, что цапфа не выступала за край отверстия платины, и с внешней стороны отверстие выглядело ok
пришлось все опять разбирать, ставить футор, мыть и второй раз собирать

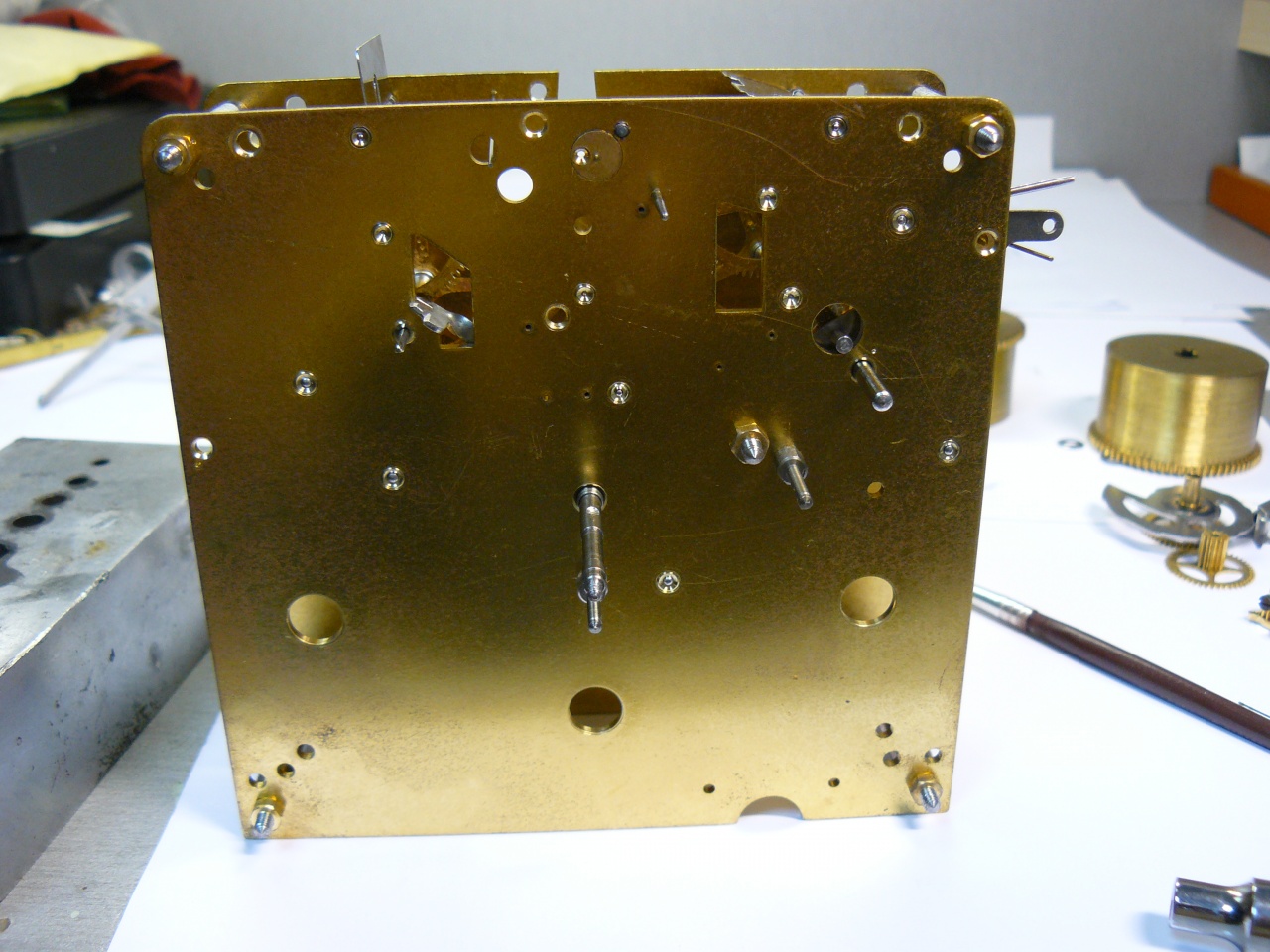

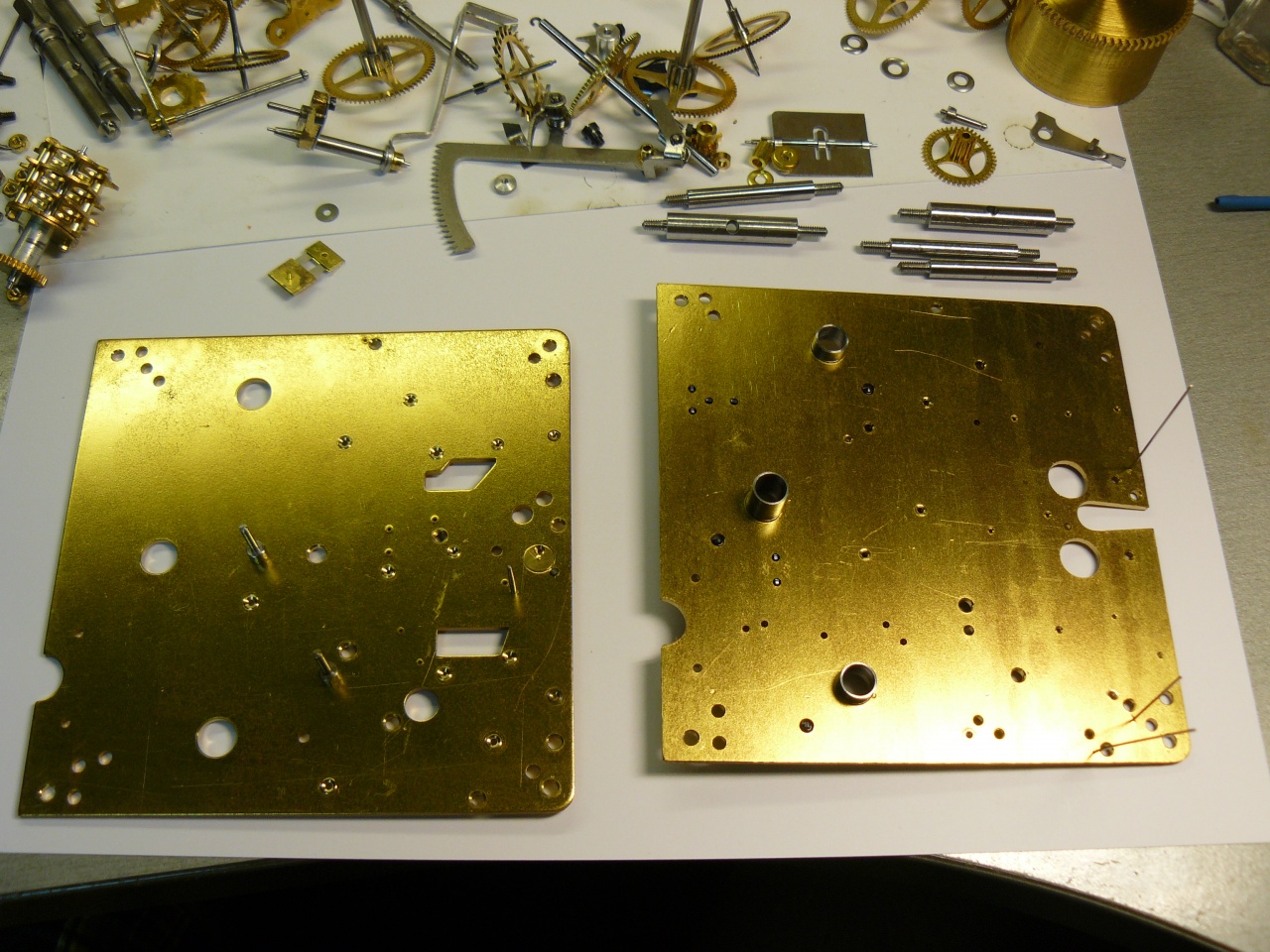

платины средней толщины (1,9-2мм) и приятно обработаны - фасочки почти на каждом отверстии
Вложение 1169616

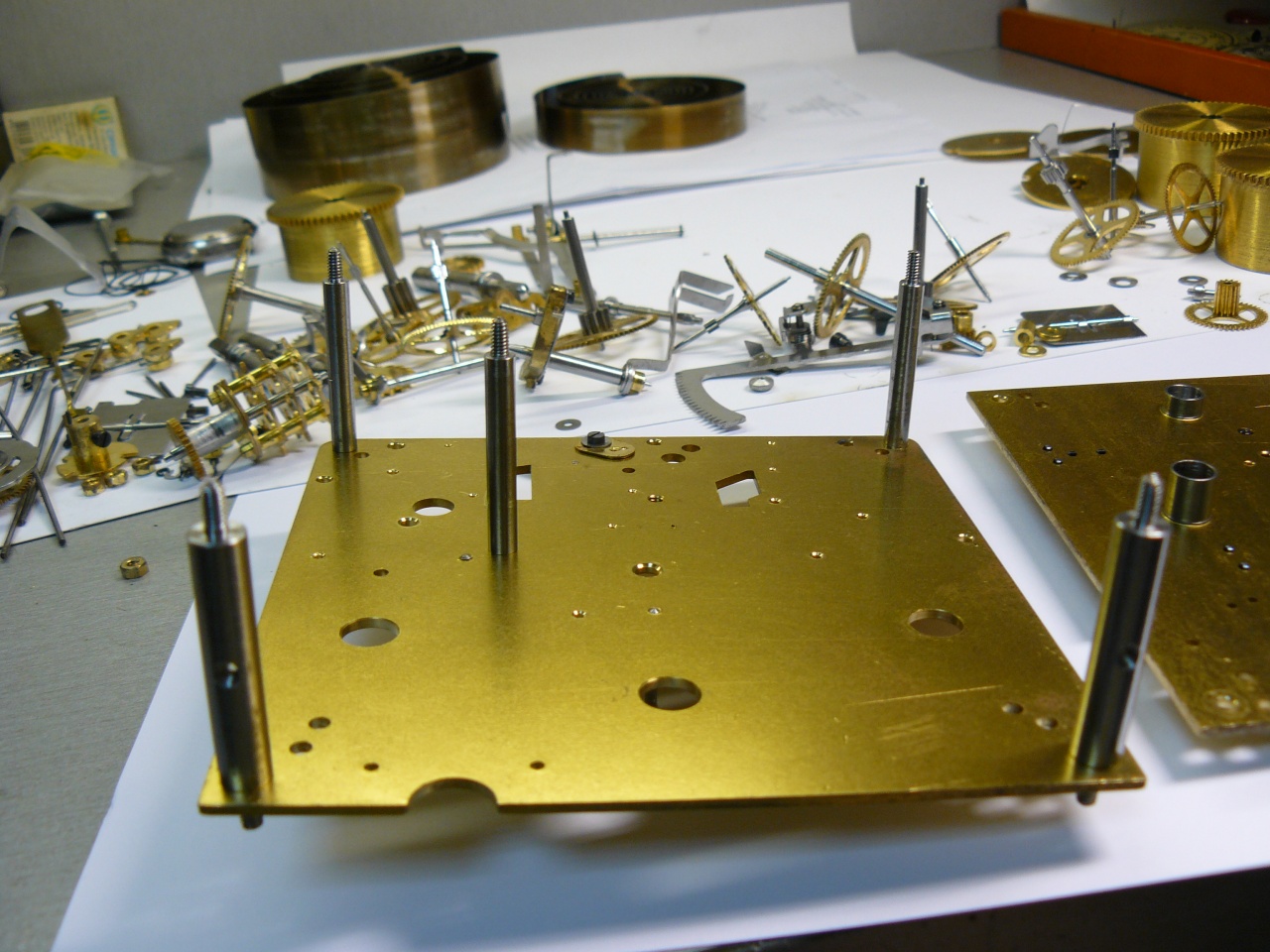

платины скрепляются пятью колонками
Вложение 1169617

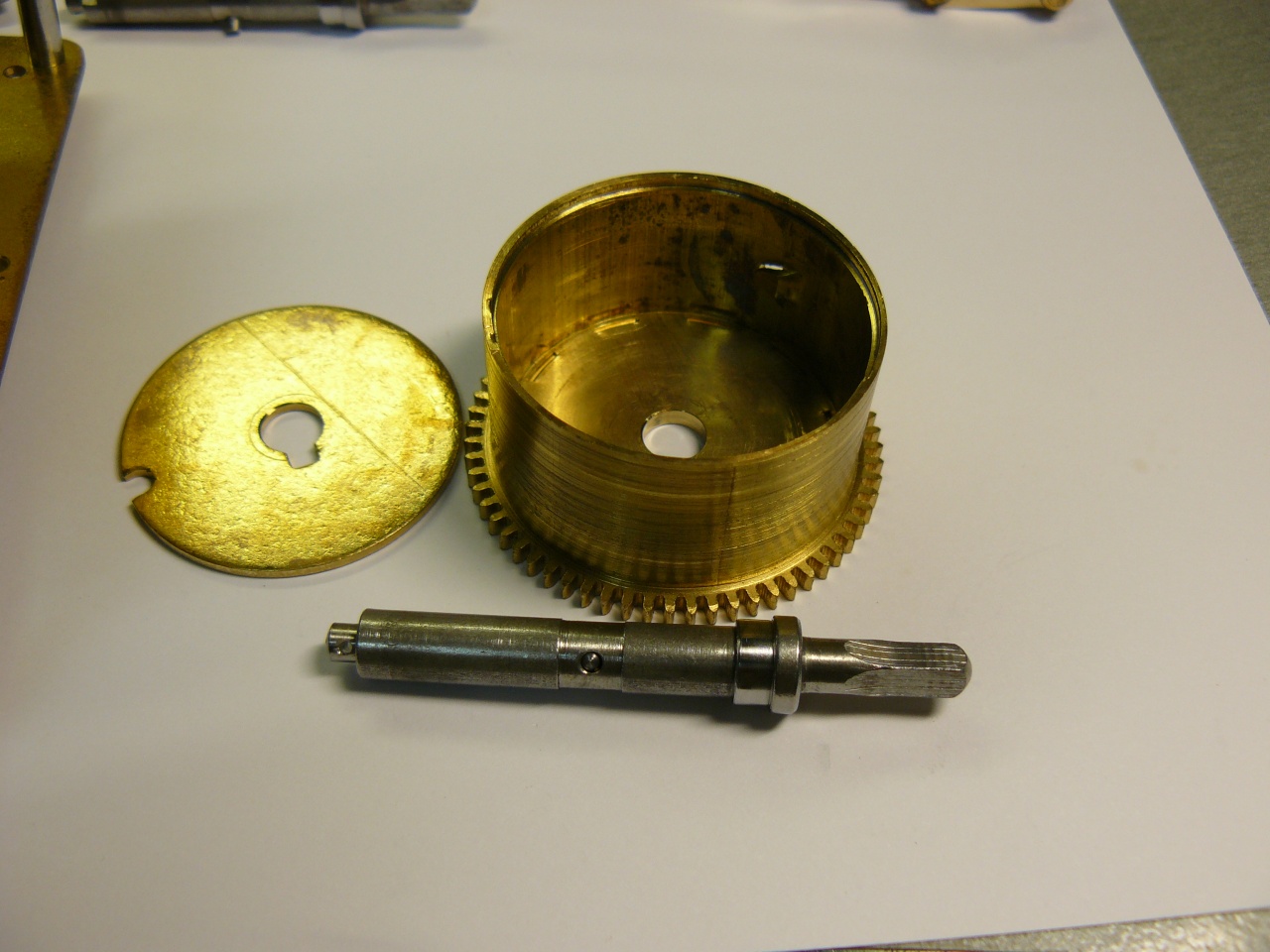

барабаны быстросъемные, причем вал цельный и достается целиком из барабана
Вложение 1169618Вложение 1169619

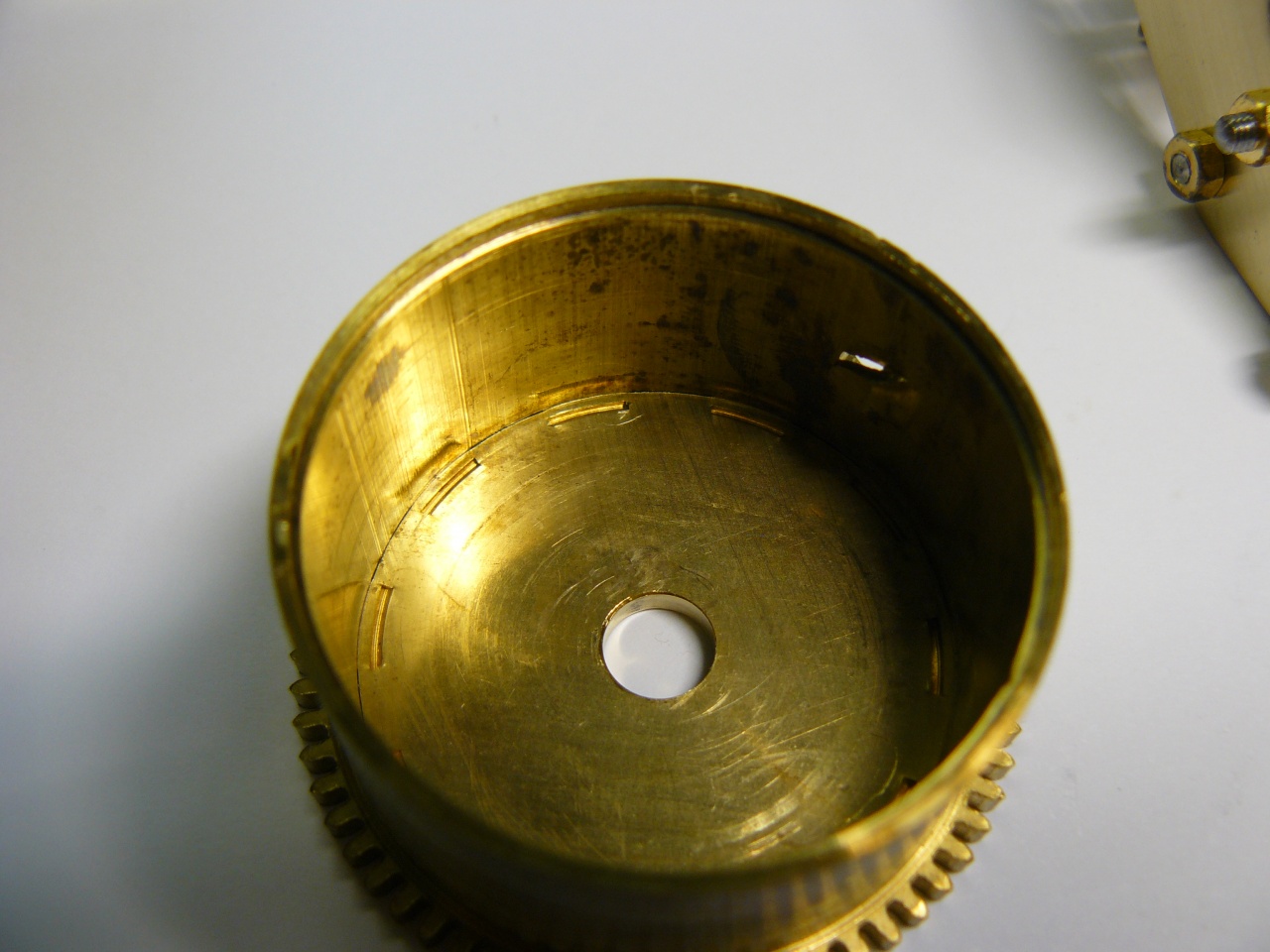

барабаны составные, как в ОЧЗ - цилиндр крепится в пазу на колесе расчеканкой
Вложение 1169620

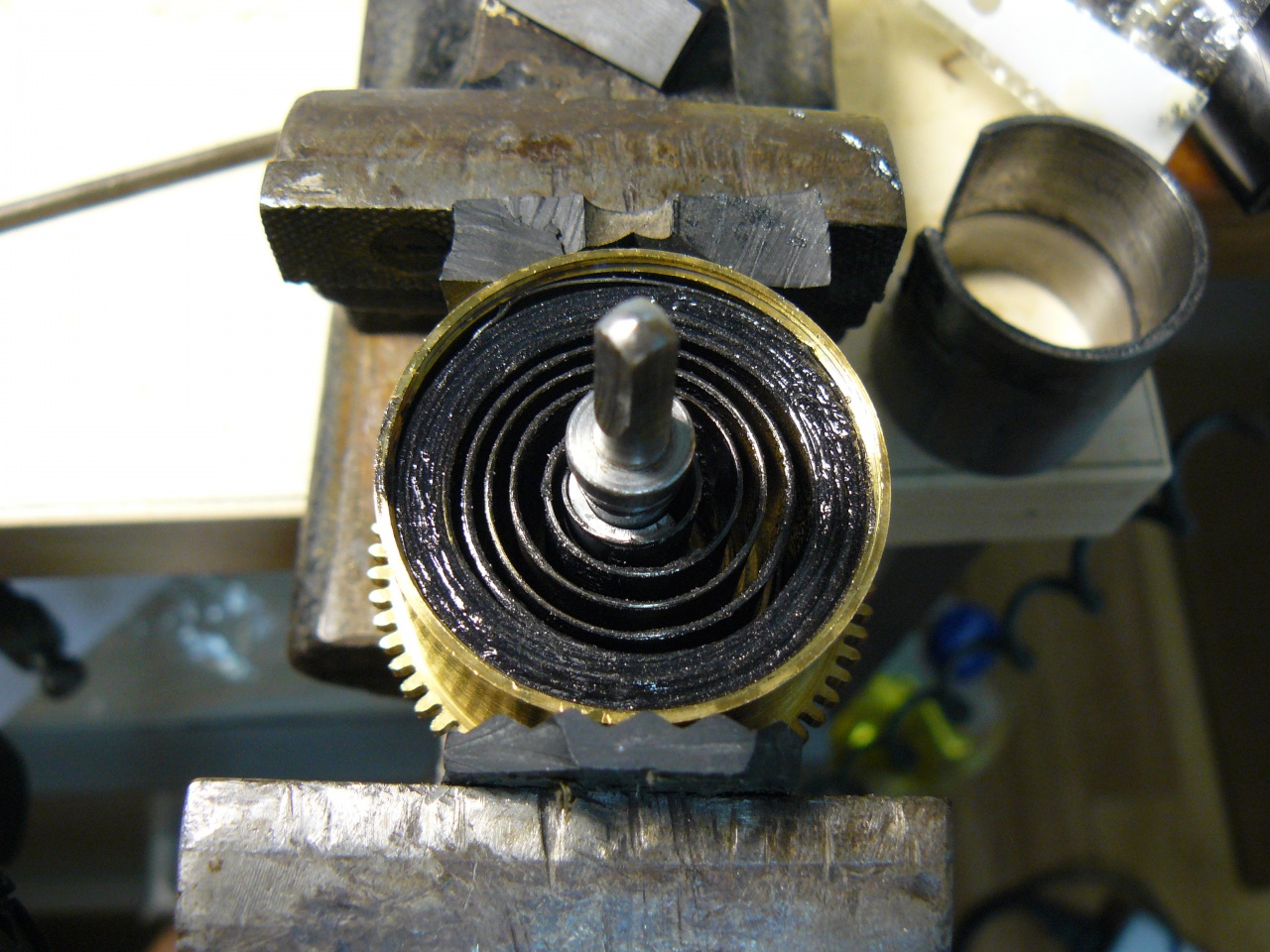

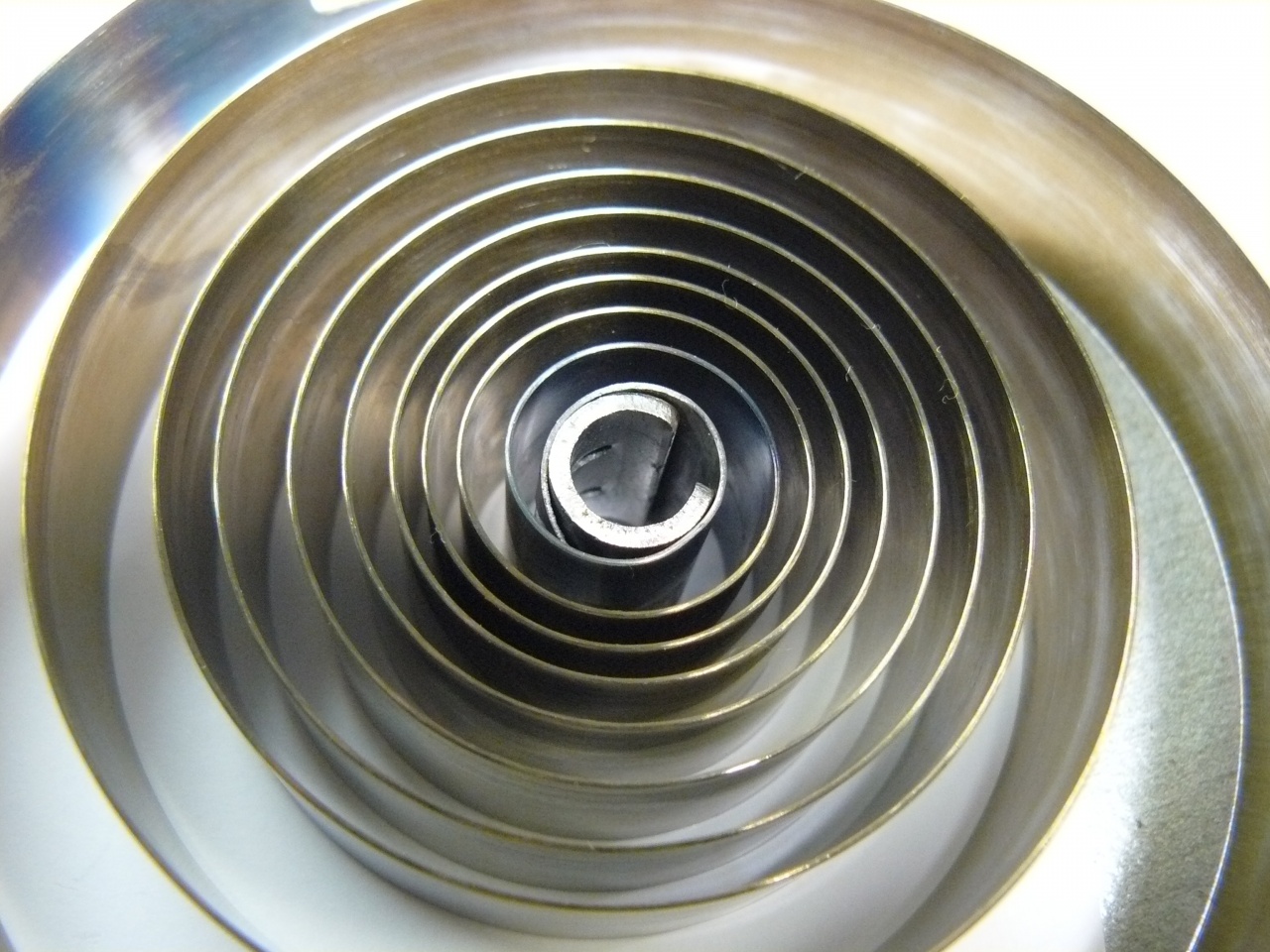

пружина смазана графитовой смазкой
Вложение 1169621

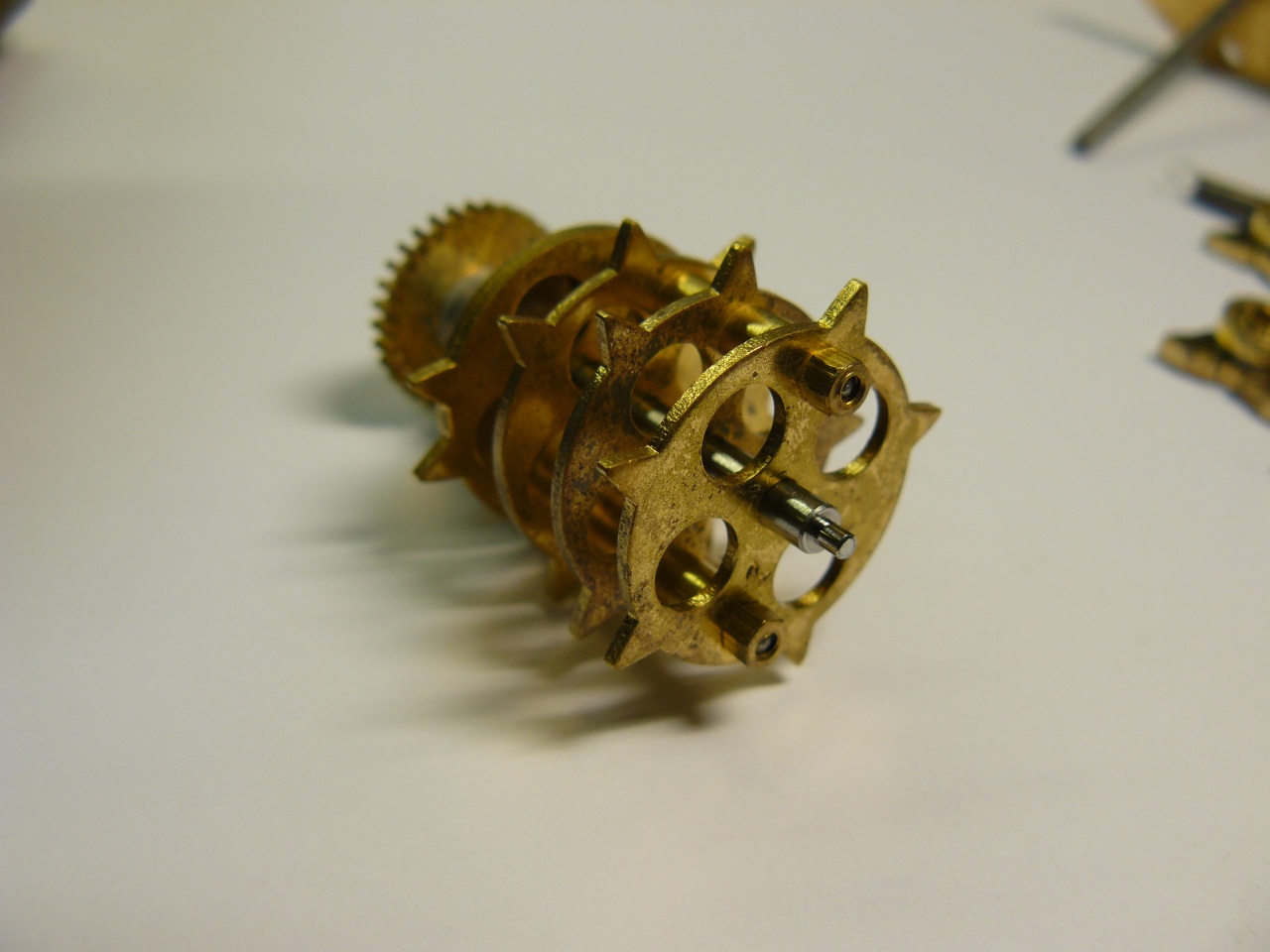

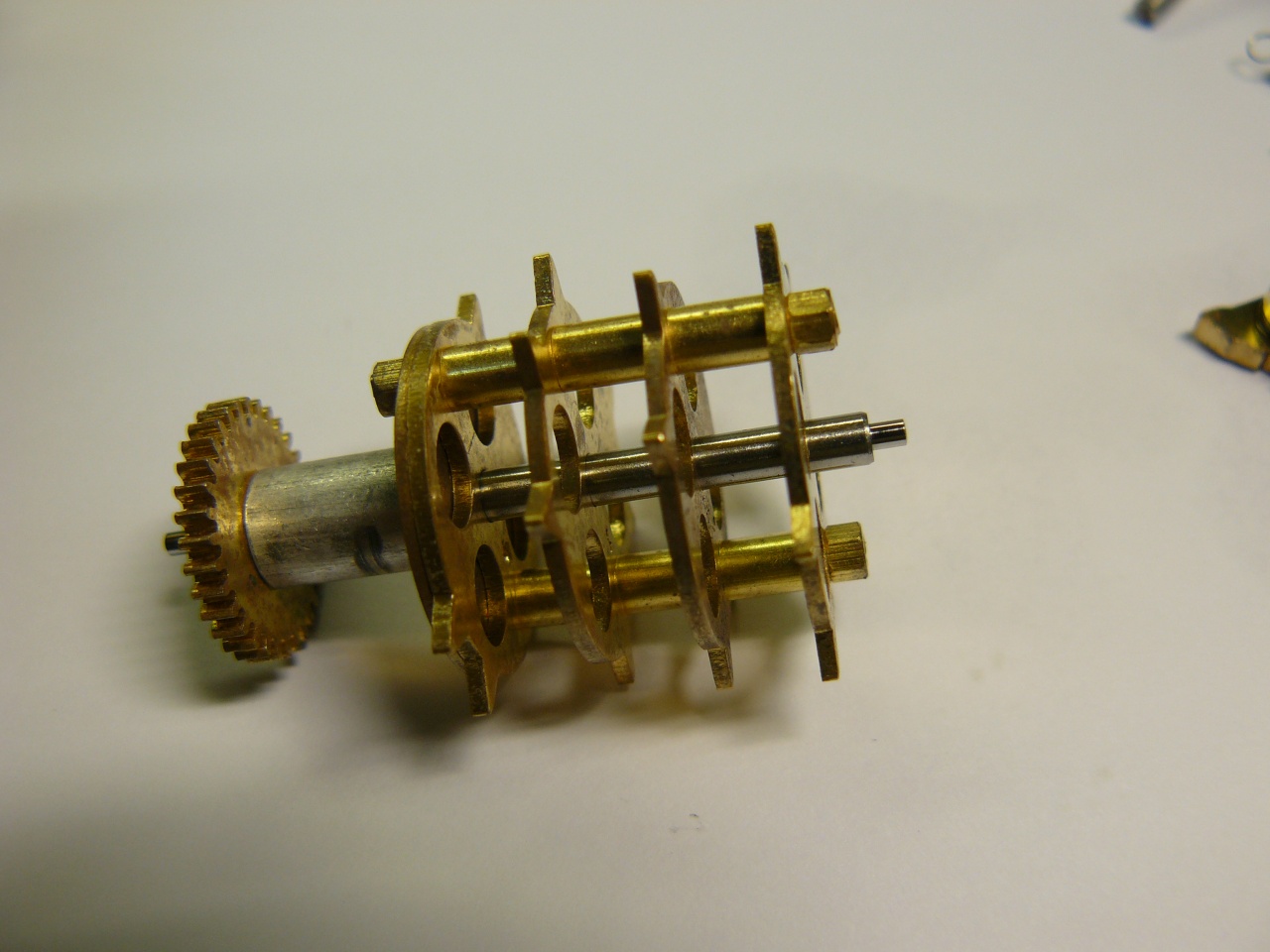

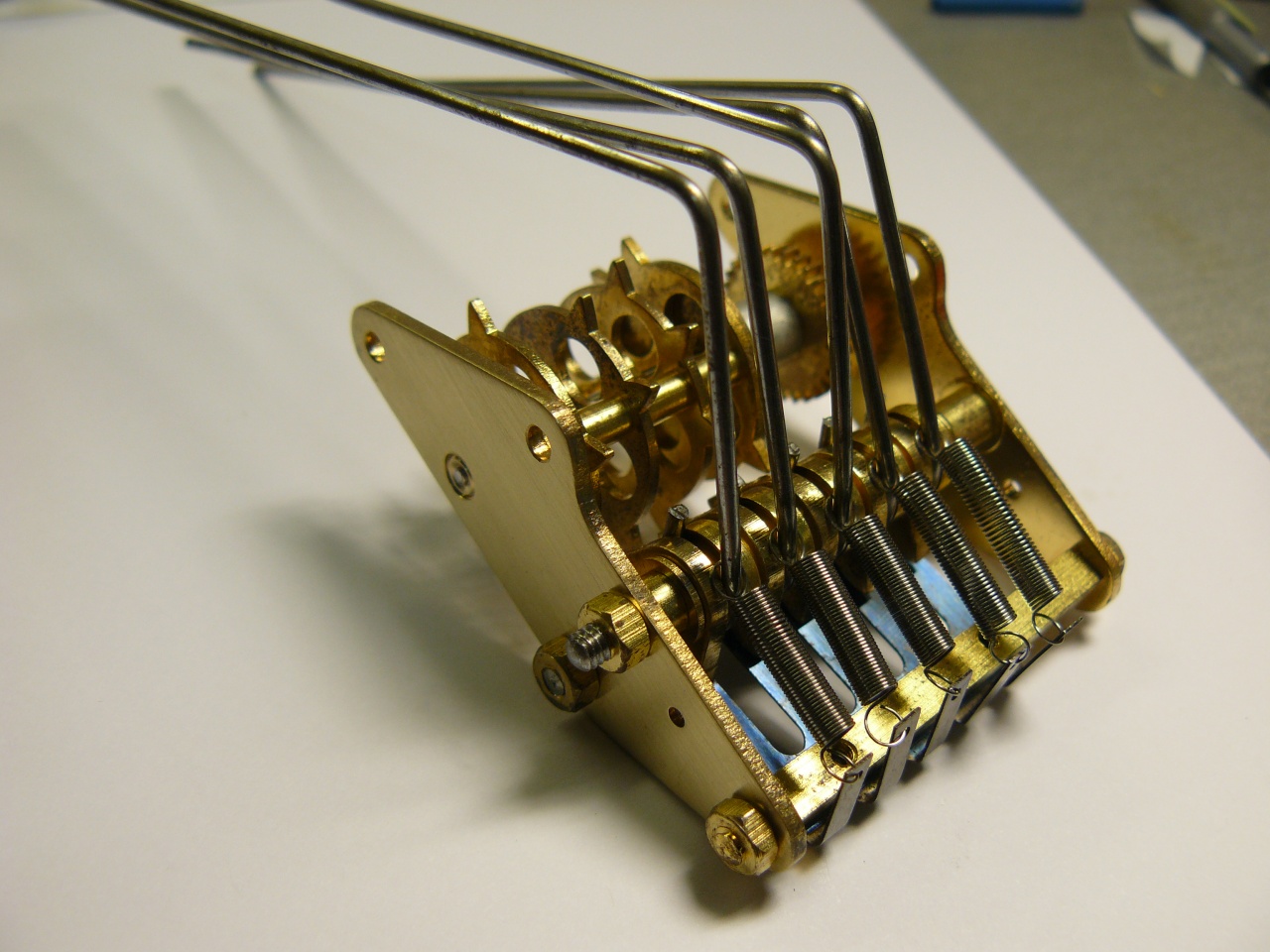

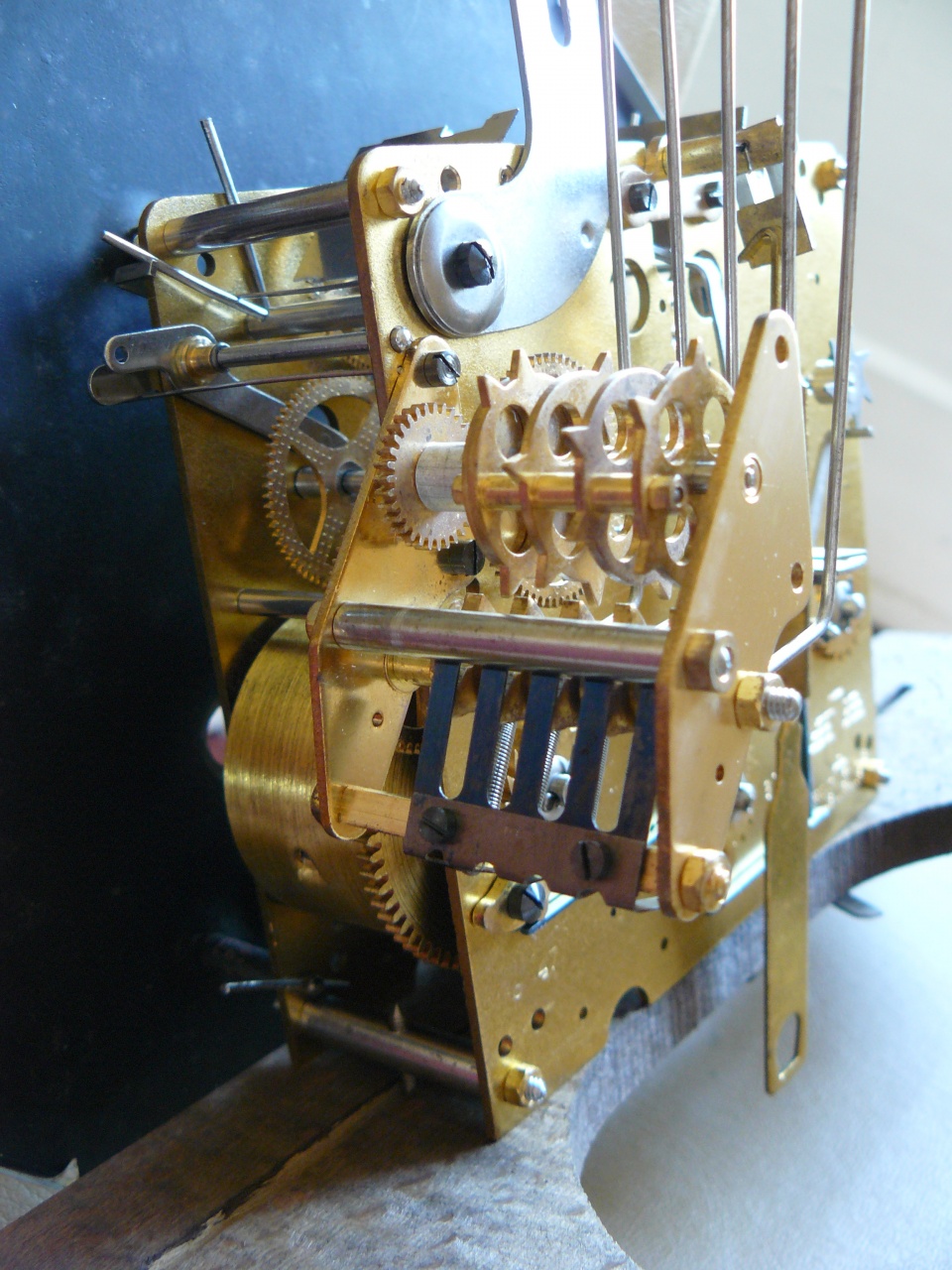

игральный вал и блок молоточков в сборе
Вложение 1169622Вложение 1169623Вложение 1169624

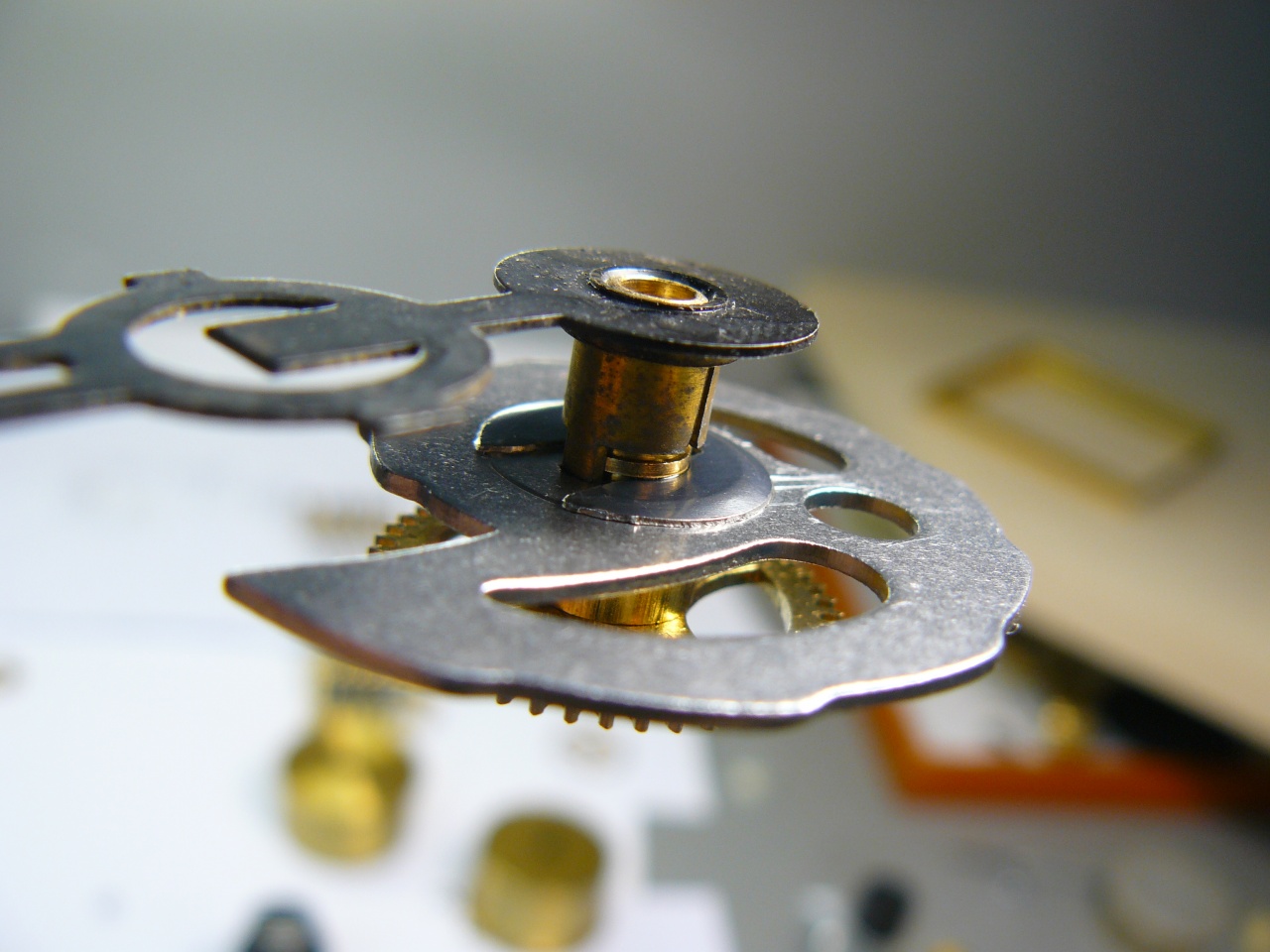

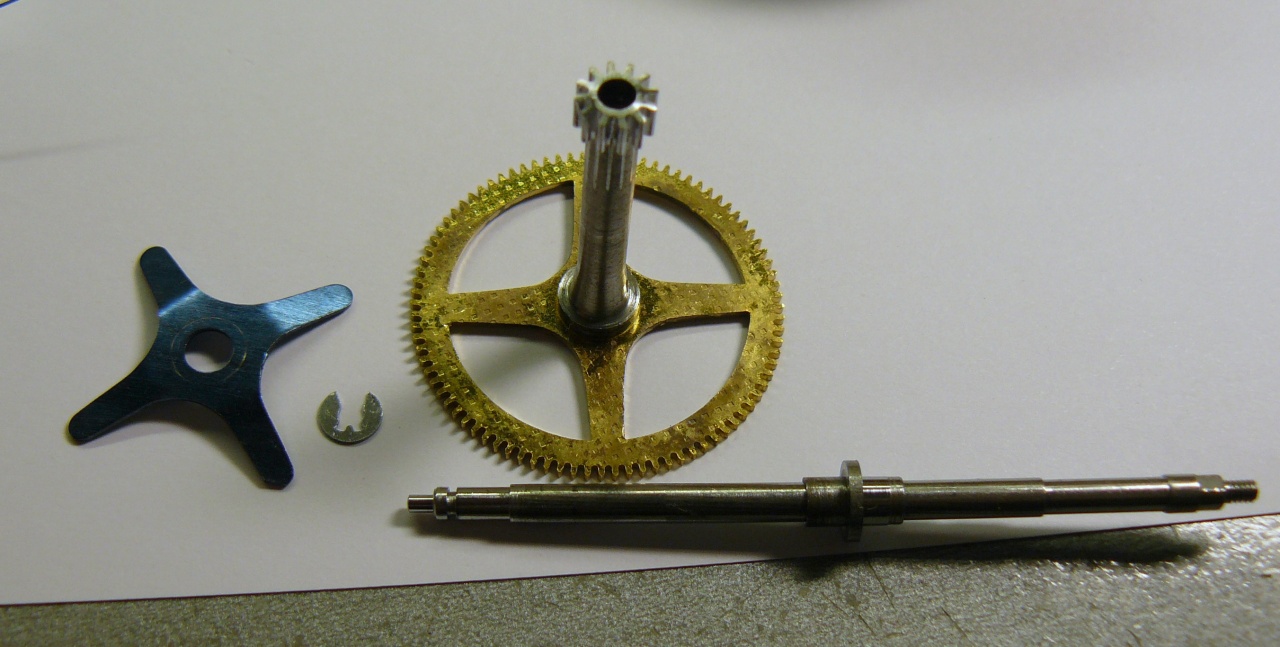

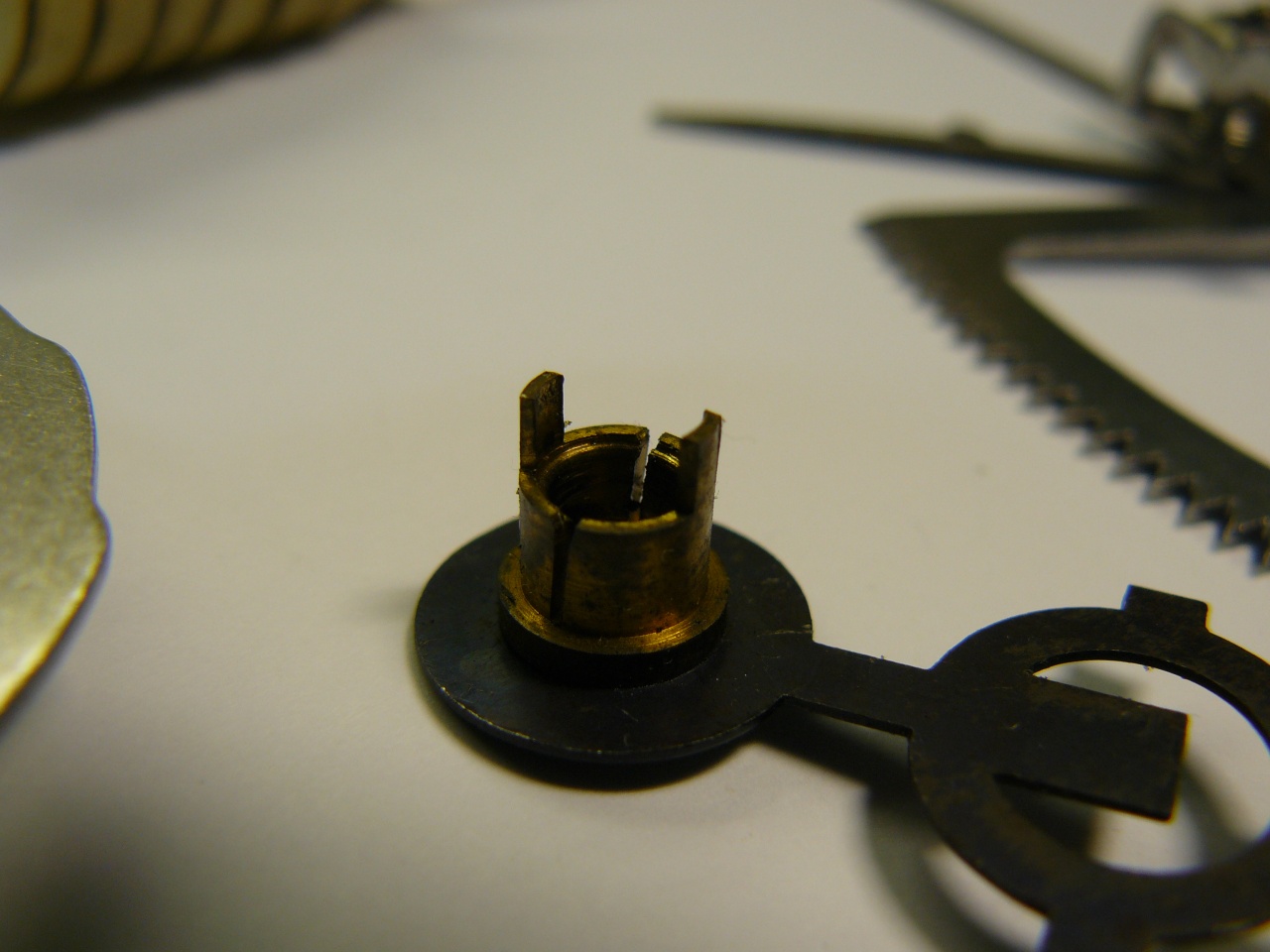

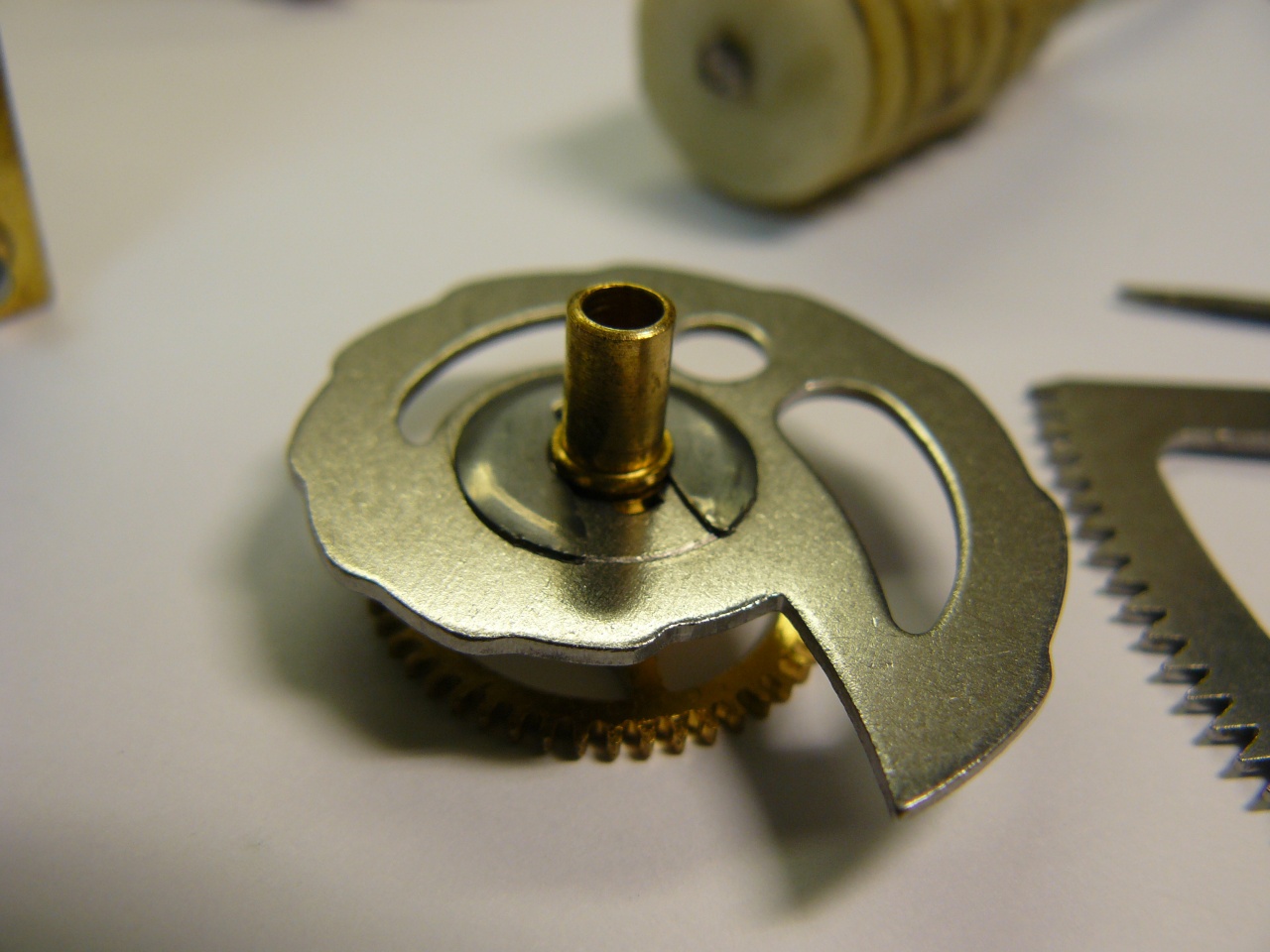

необычно выполнено часовое колесо с улиткой - улитка закреплена на оси колеса фрикционно, и имеет два паза под выступы футора часовой стрелки
при провороте часовой стрелки проворачивается и улитка
Вложение 1169625Вложение 1169626Вложение 1169627

это гарантирует, что количество ударов боя будет всегда соответствовать показаниям часовой стрелки (часовую стрелку можно подвести отдельно от минутной, чтобы долго не мотать стрелки)

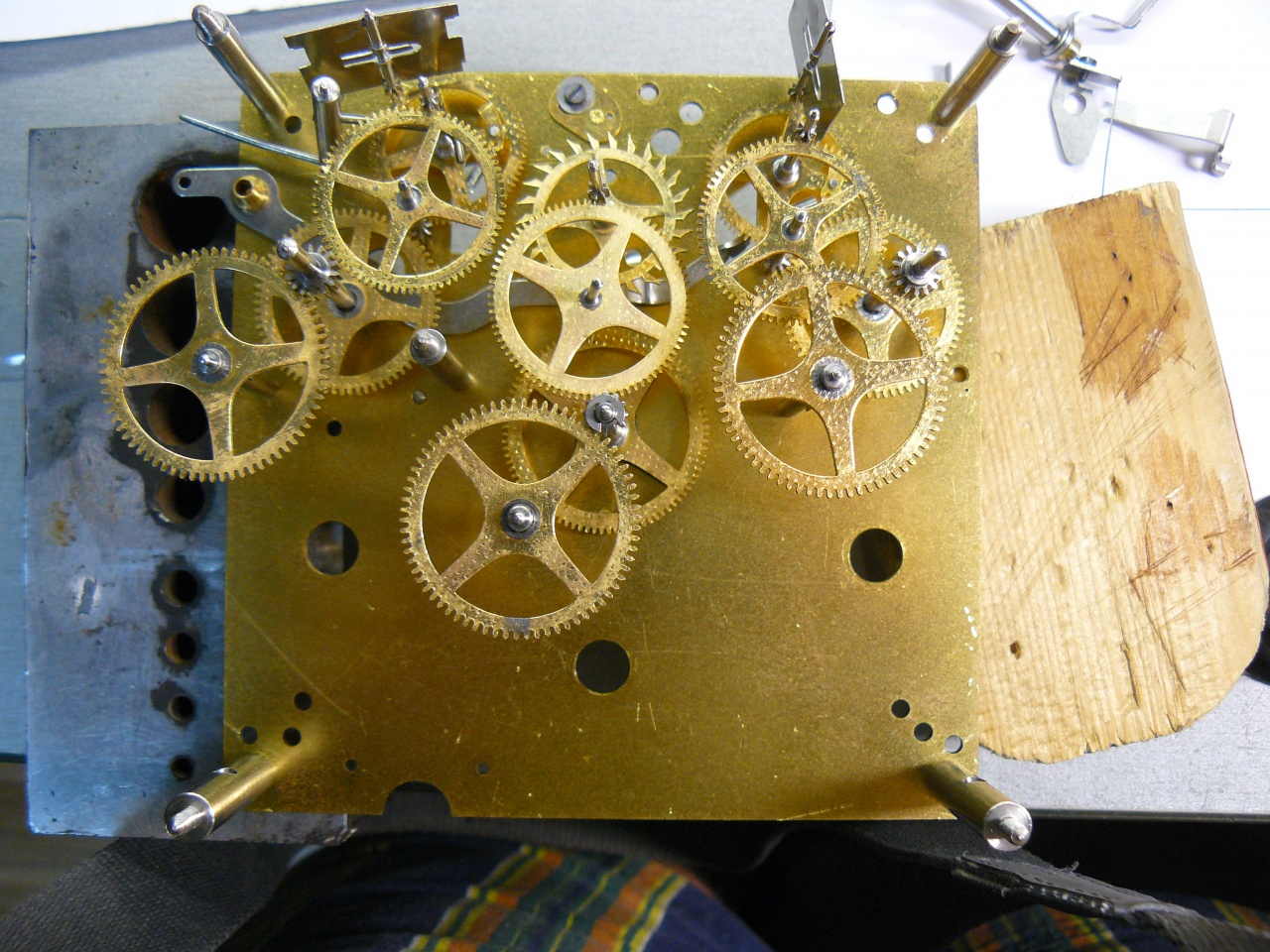

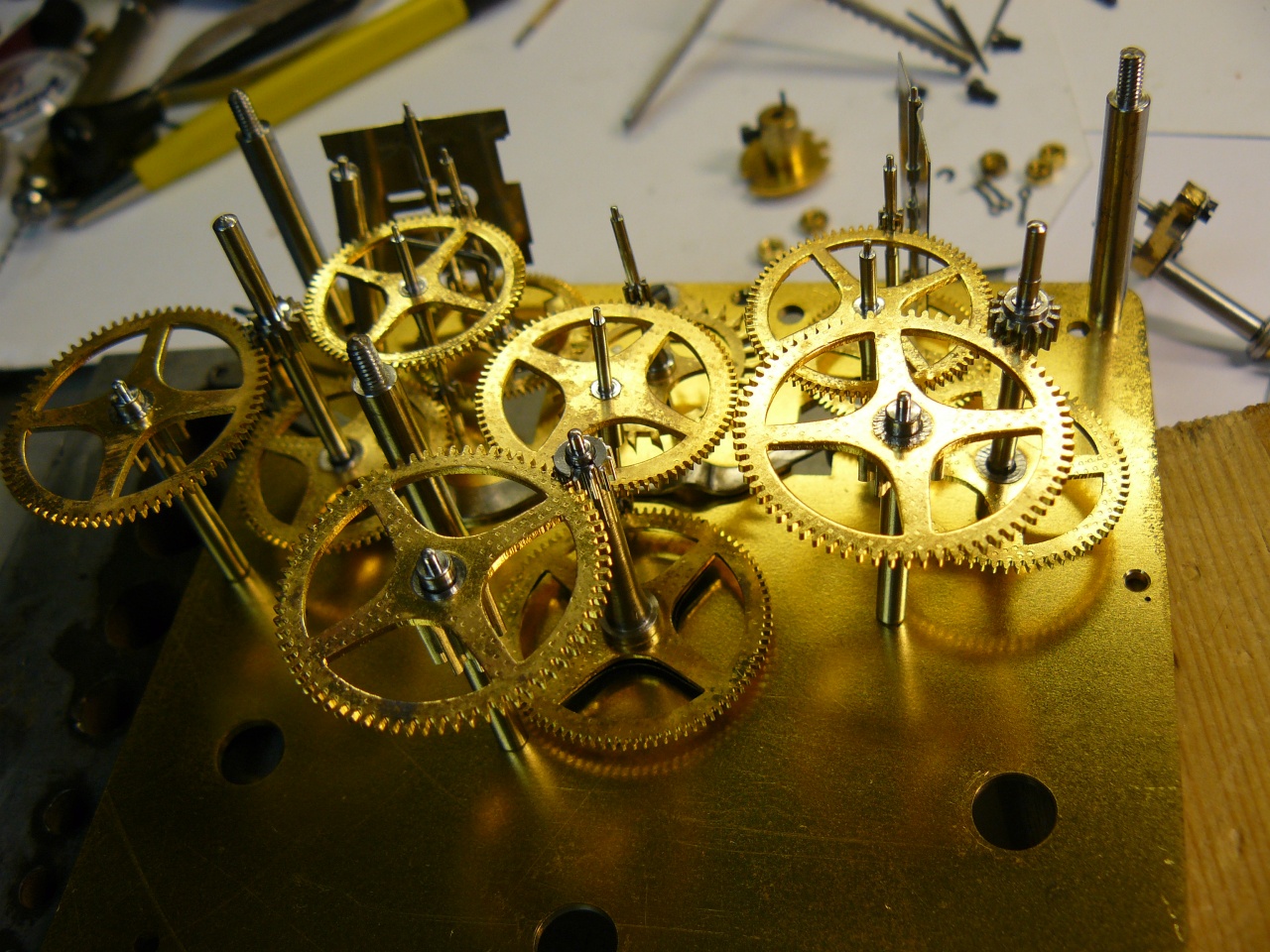

сборка
Вложение 1169628Вложение 1169629Вложение 1169630

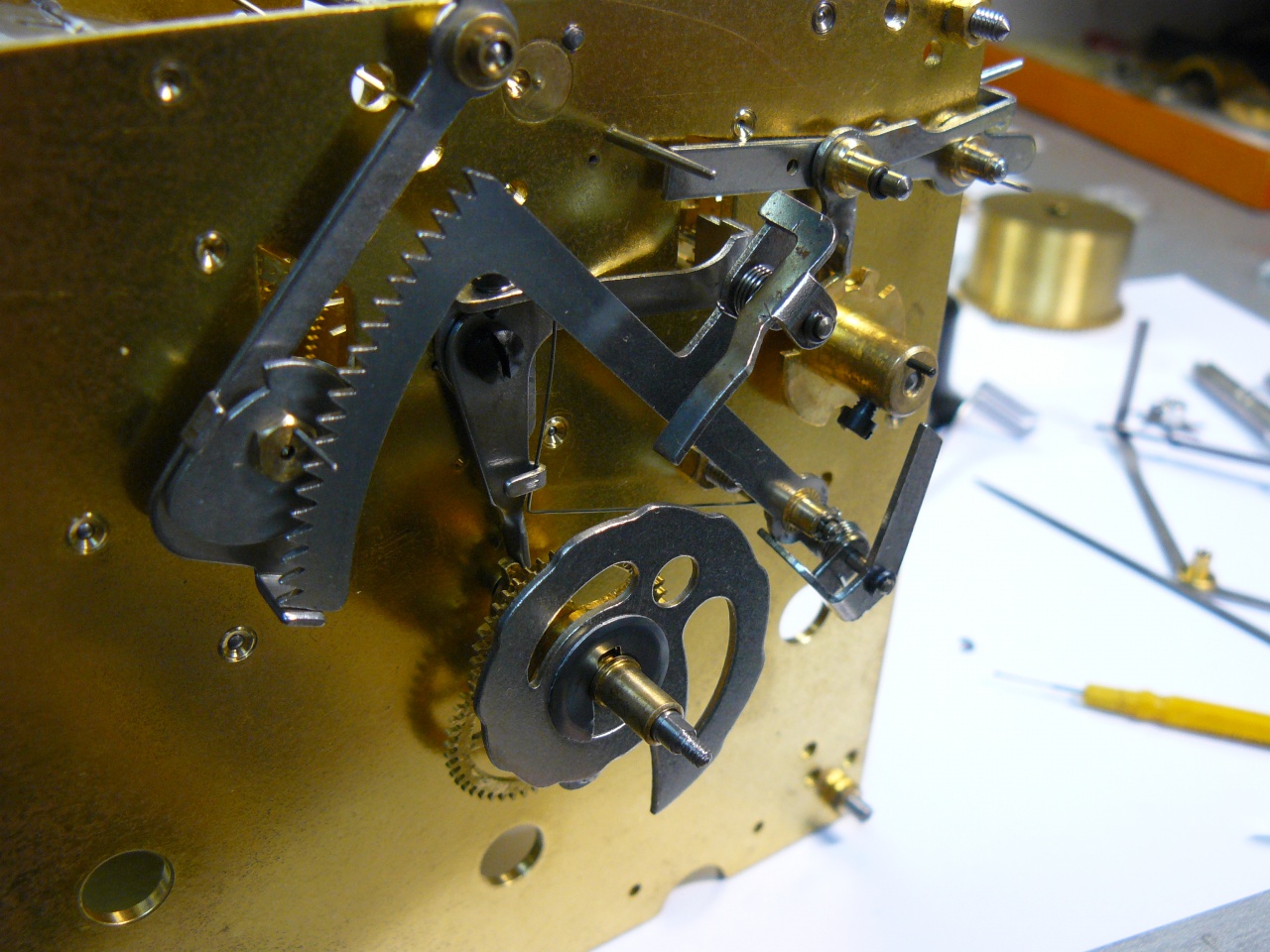

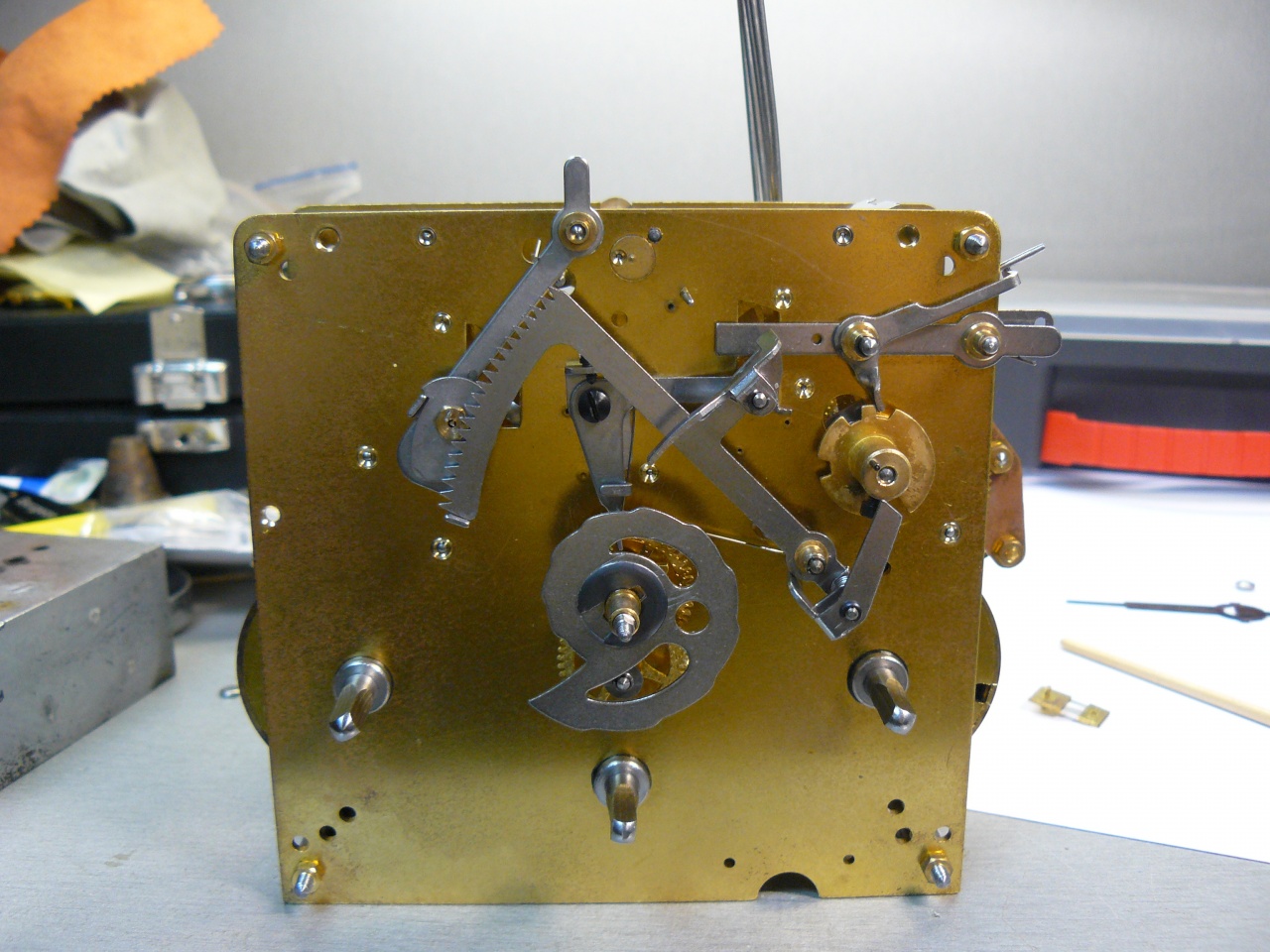

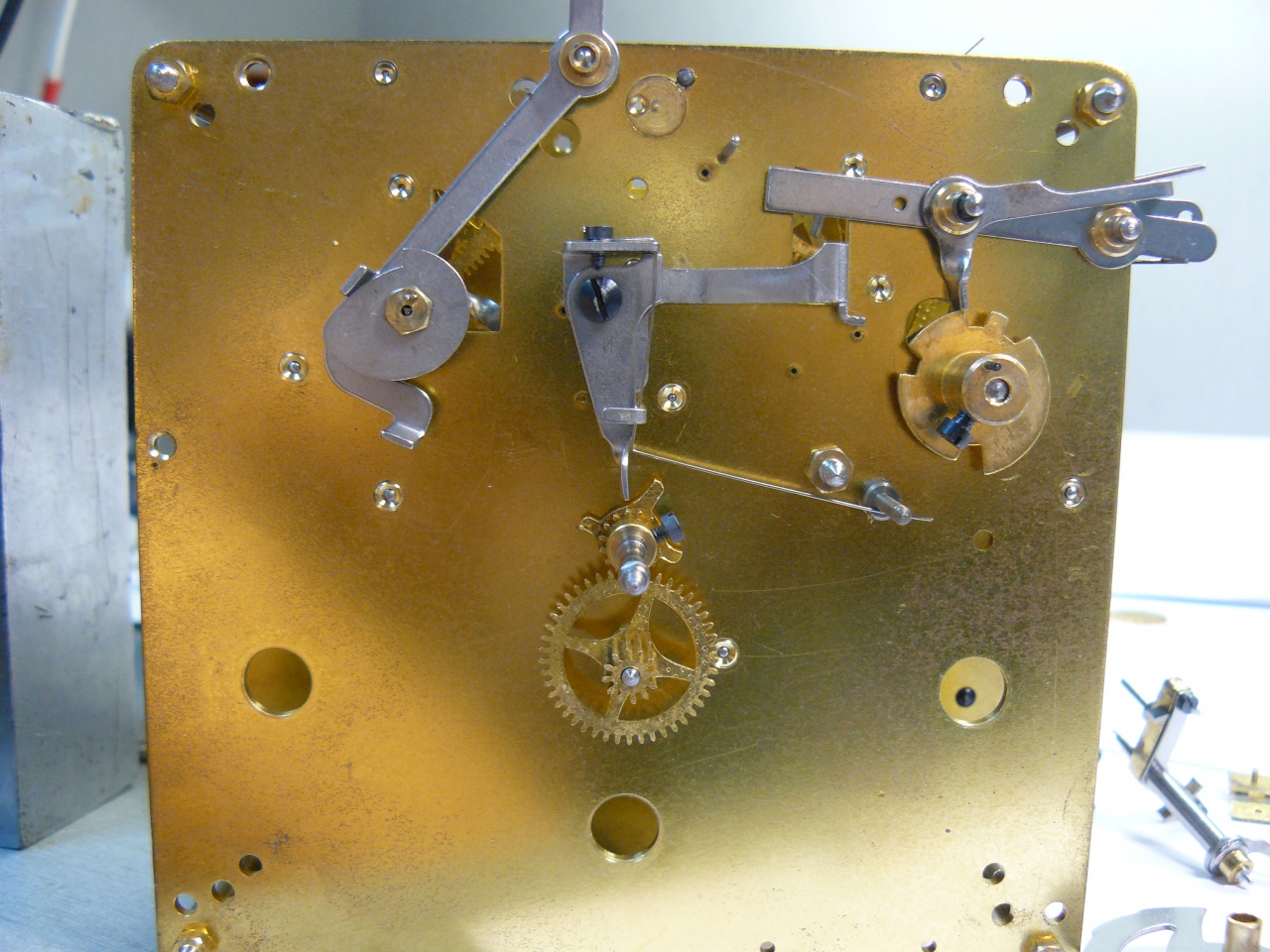

схема четвертного боя тоже выполнена отлично от немецкой схемы
Вложение 1169631Вложение 1169632Вложение 1169633

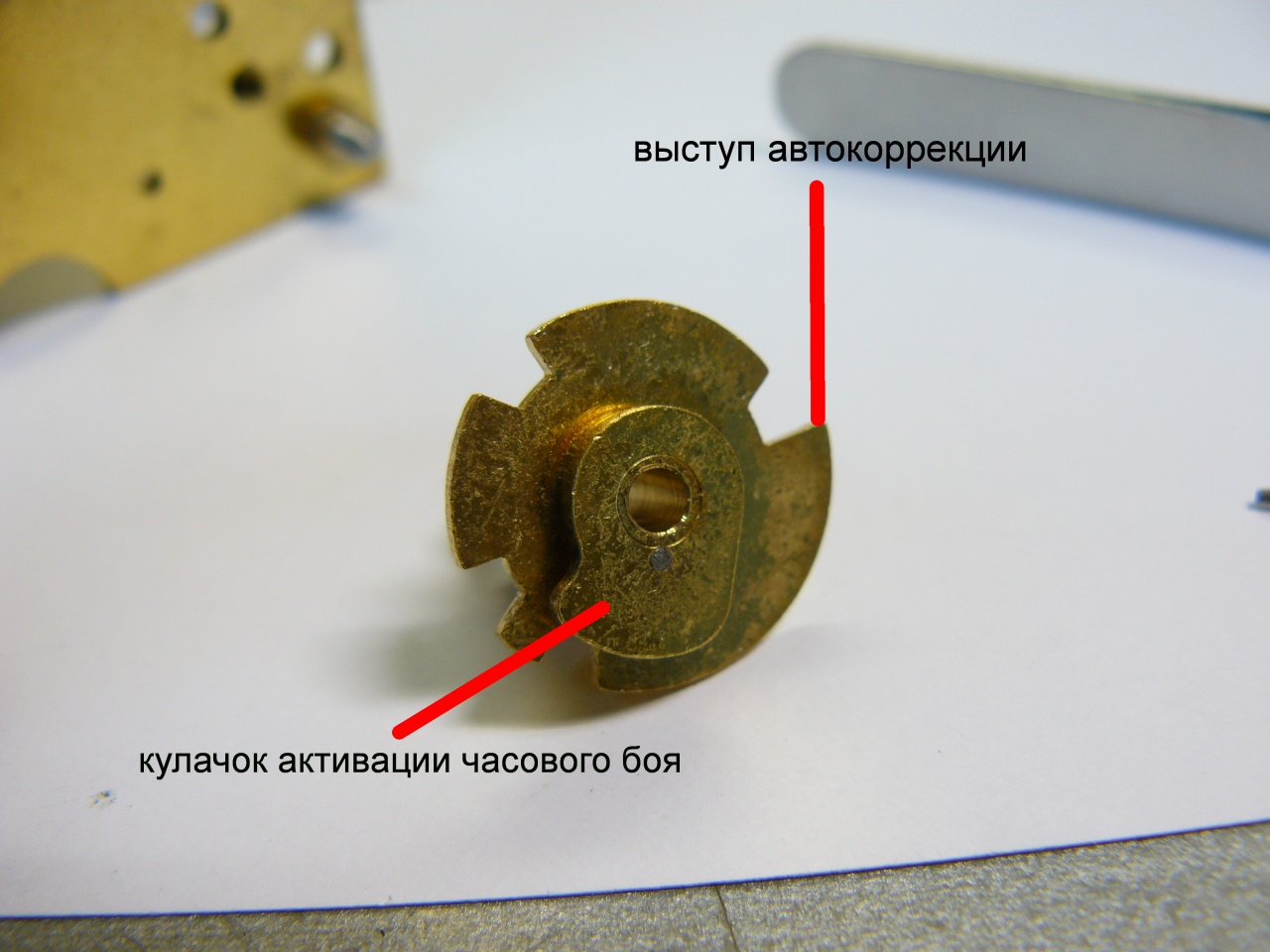

счетное колесо четвертного боя имеет кулачок активации часового боя там, где у немецких счетных колес расположен кулачок автокоррекции
а автокоррекция до гениального проста - за нее отвечает один длинный зуб на кулачке минутного триба и один высокий выступ на счетном колесе
Вложение 1169634

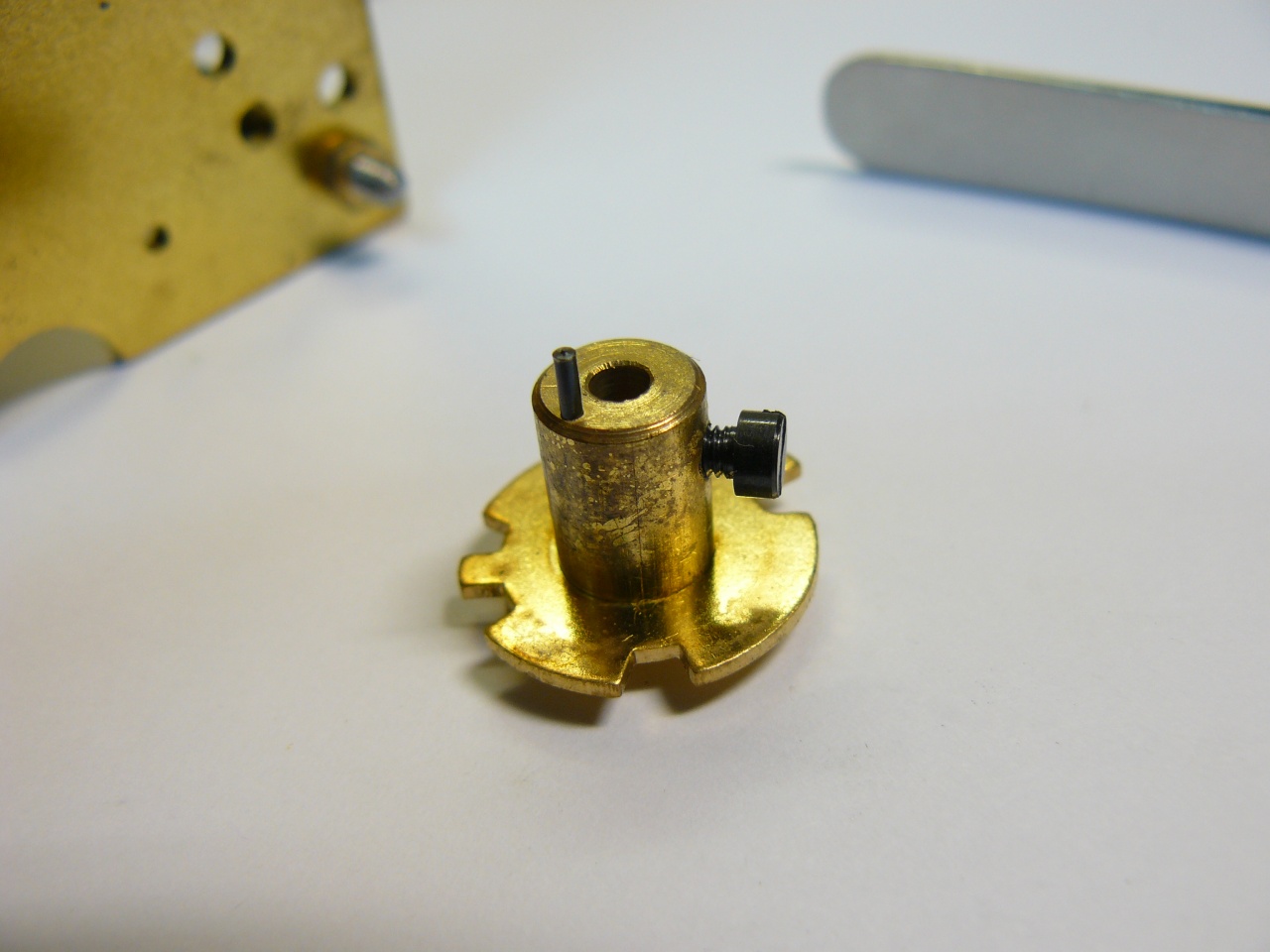

штифт на футоре счетного колеса нужен для плавного бесшумного опускания гребенки на улитку - еще одно интересное французское новшество
Вложение 1169635

как это работает:
[media]https://www.youtube.com/watch?feature=player_detailpage&v=ERViyLJPa-I[/media]

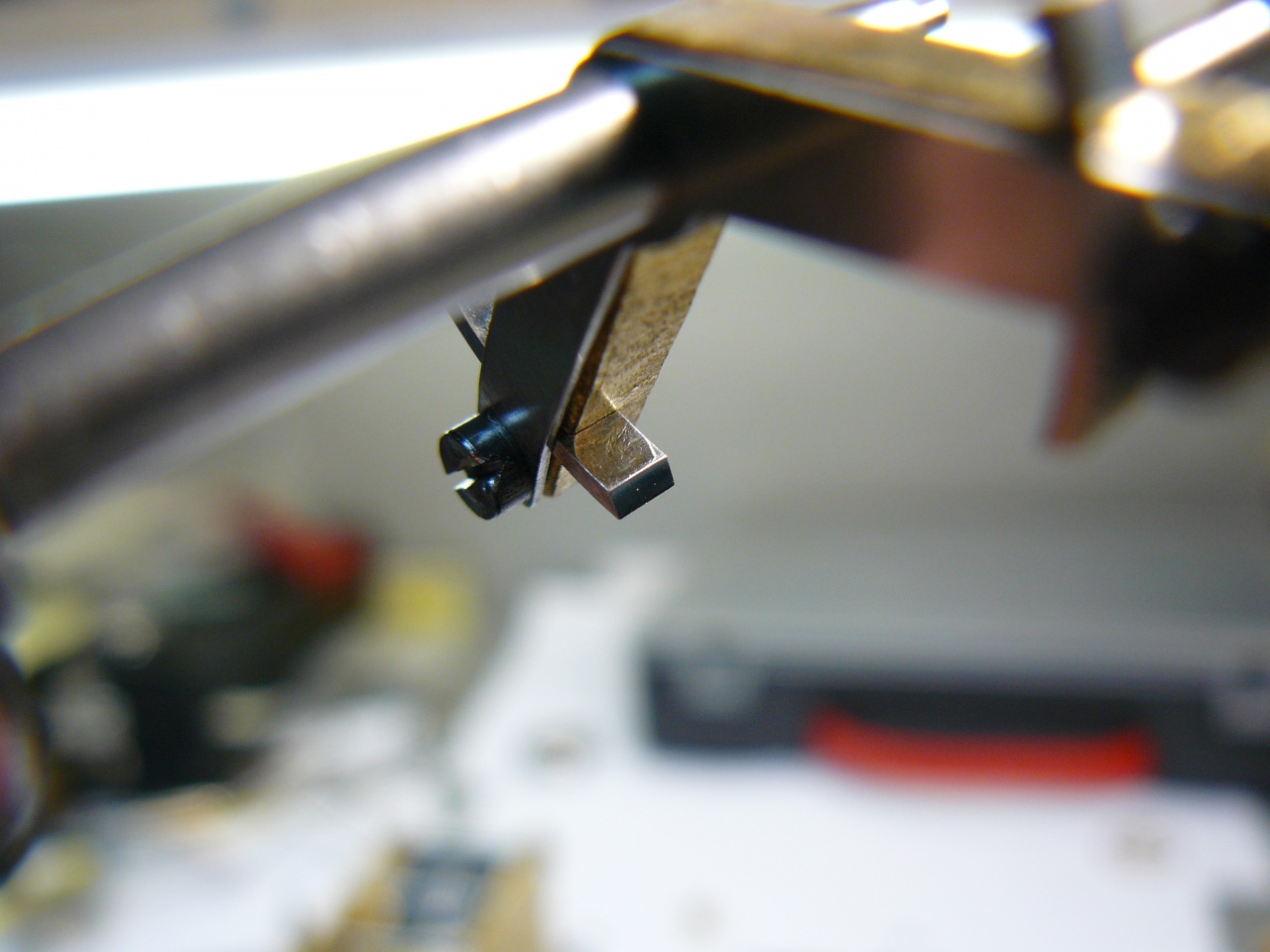

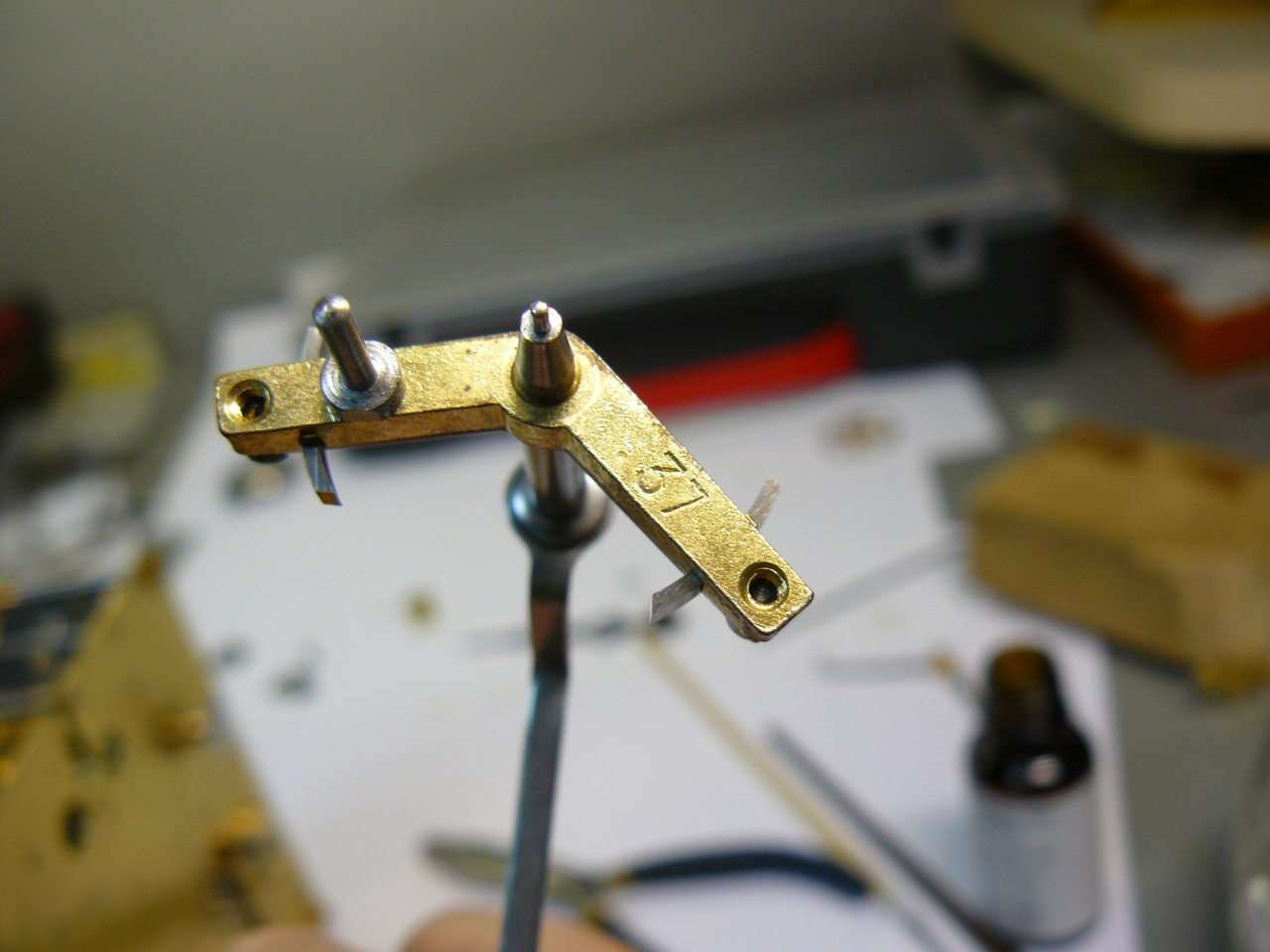

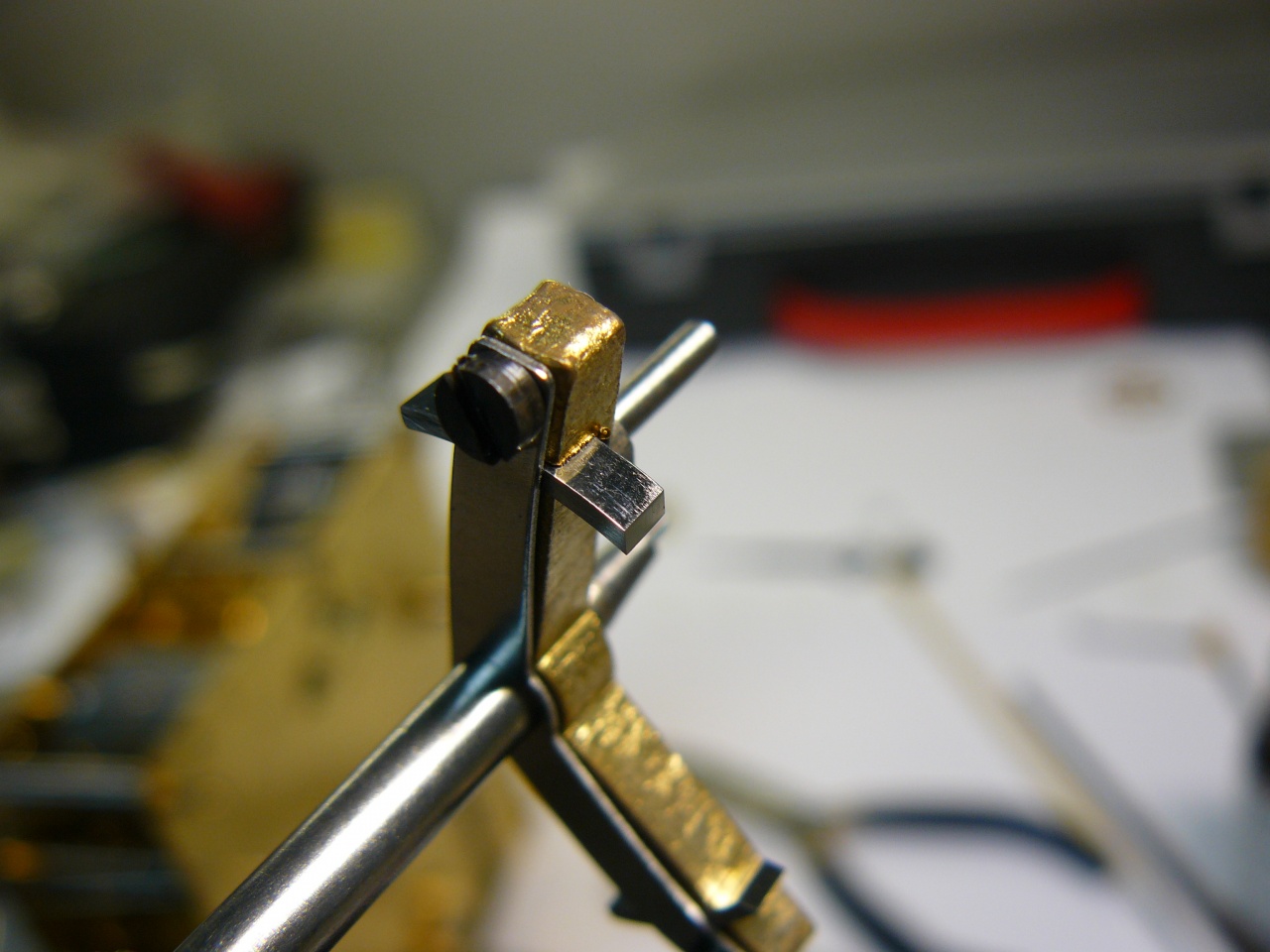

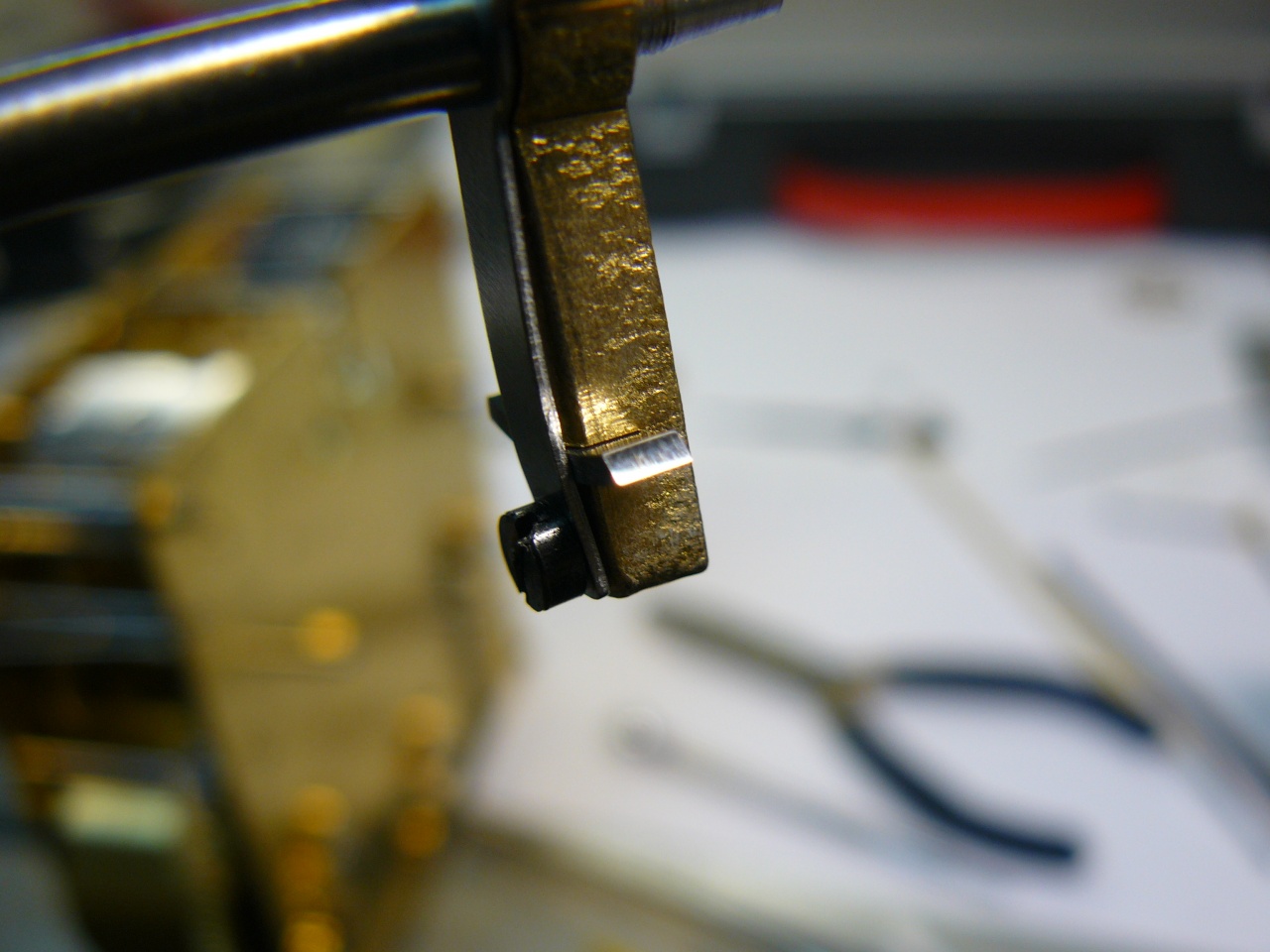

механизм оснащен ходом Грахама с регулируемыми палетами, и эта деталь сделана просто отлично, мне ничего не пришлось делать с ней, полировка палет превосходная, и намека на износ нет
Вложение 1169636Вложение 1169637Вложение 1169638Вложение 1169639Вложение 1169640
цифра 37 - длина маятника в см

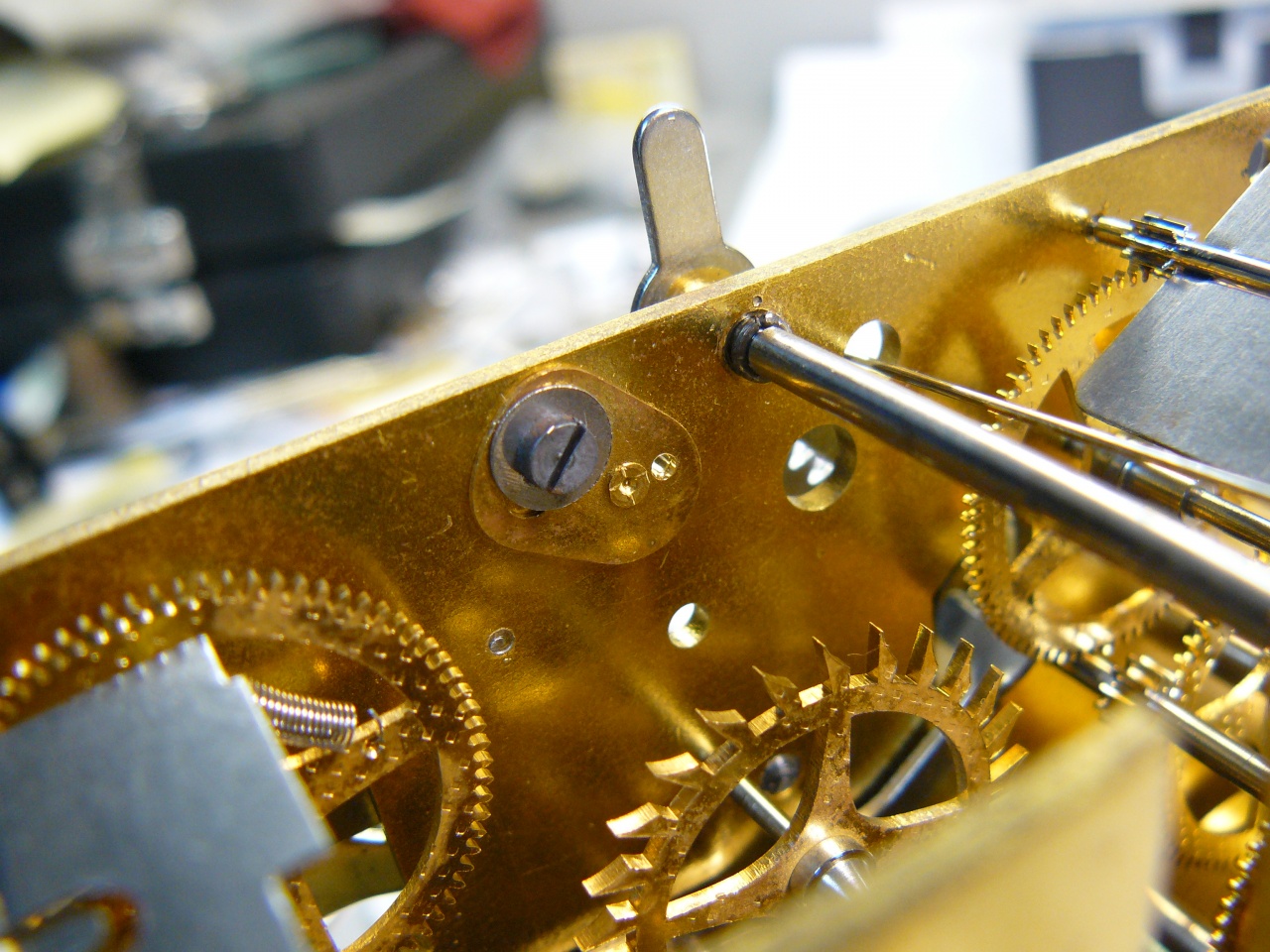

мост анкерной скобы не регулируется по высоте, вместо этого на передней платине есть эксцентричный футор с контрвинтом
Вложение 1169641

скоба имеет штифт, ограничивающий ее ход
Вложение 1169642

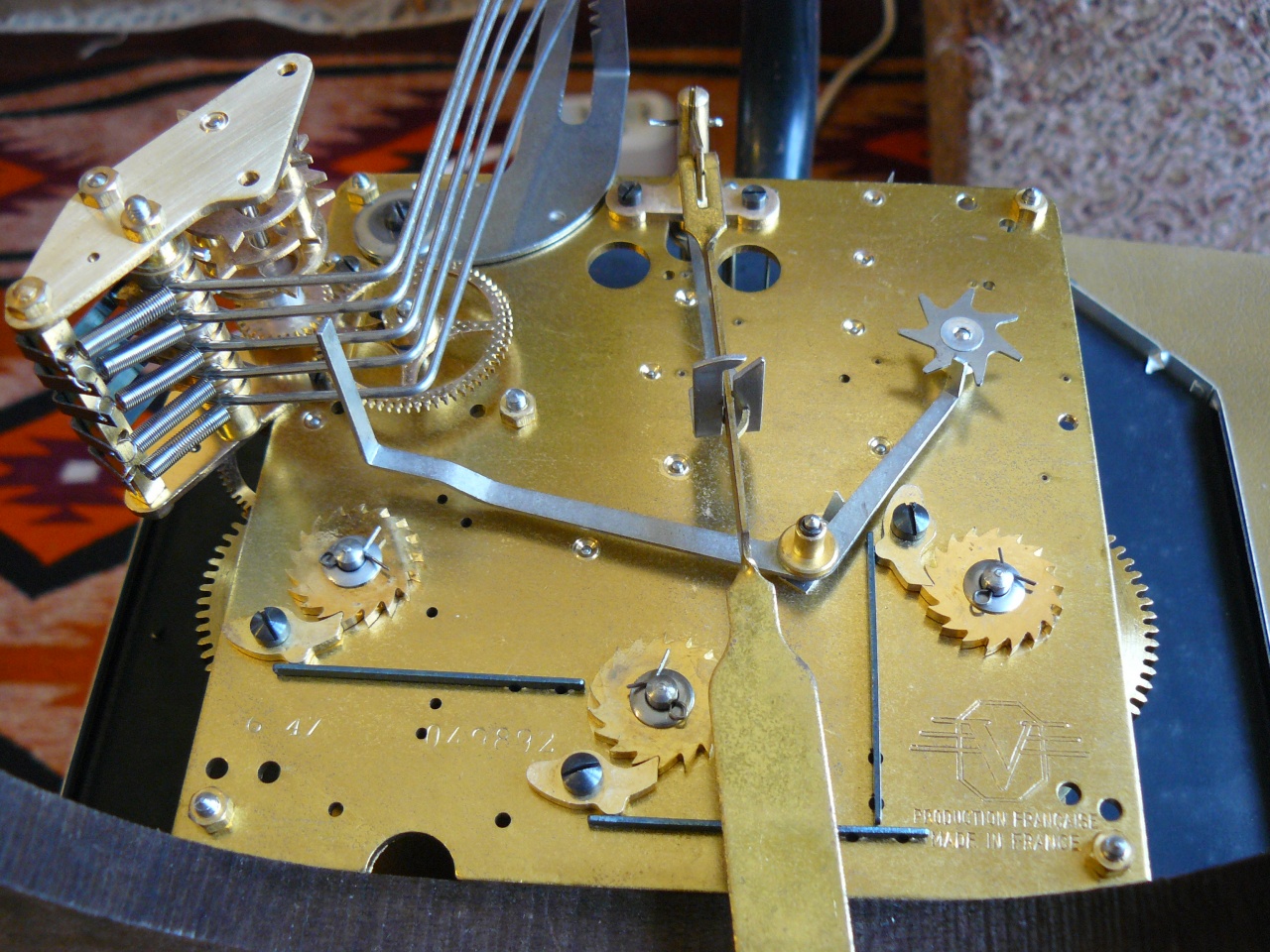

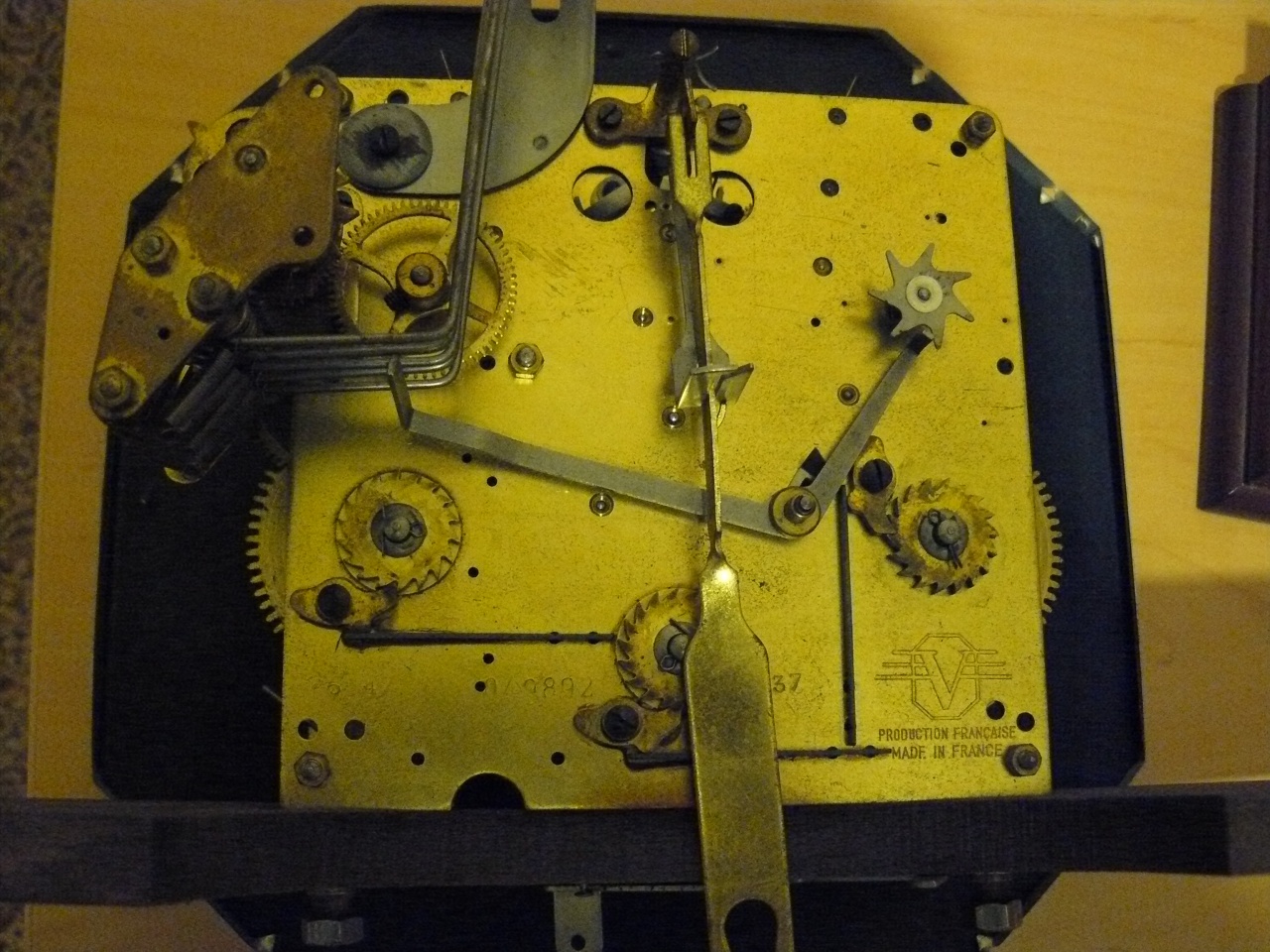

храповики на задней платине - фирменная черта всех механизмов Vedette
Вложение 1169643

для транспортировки в корпусе предусмотрено все:

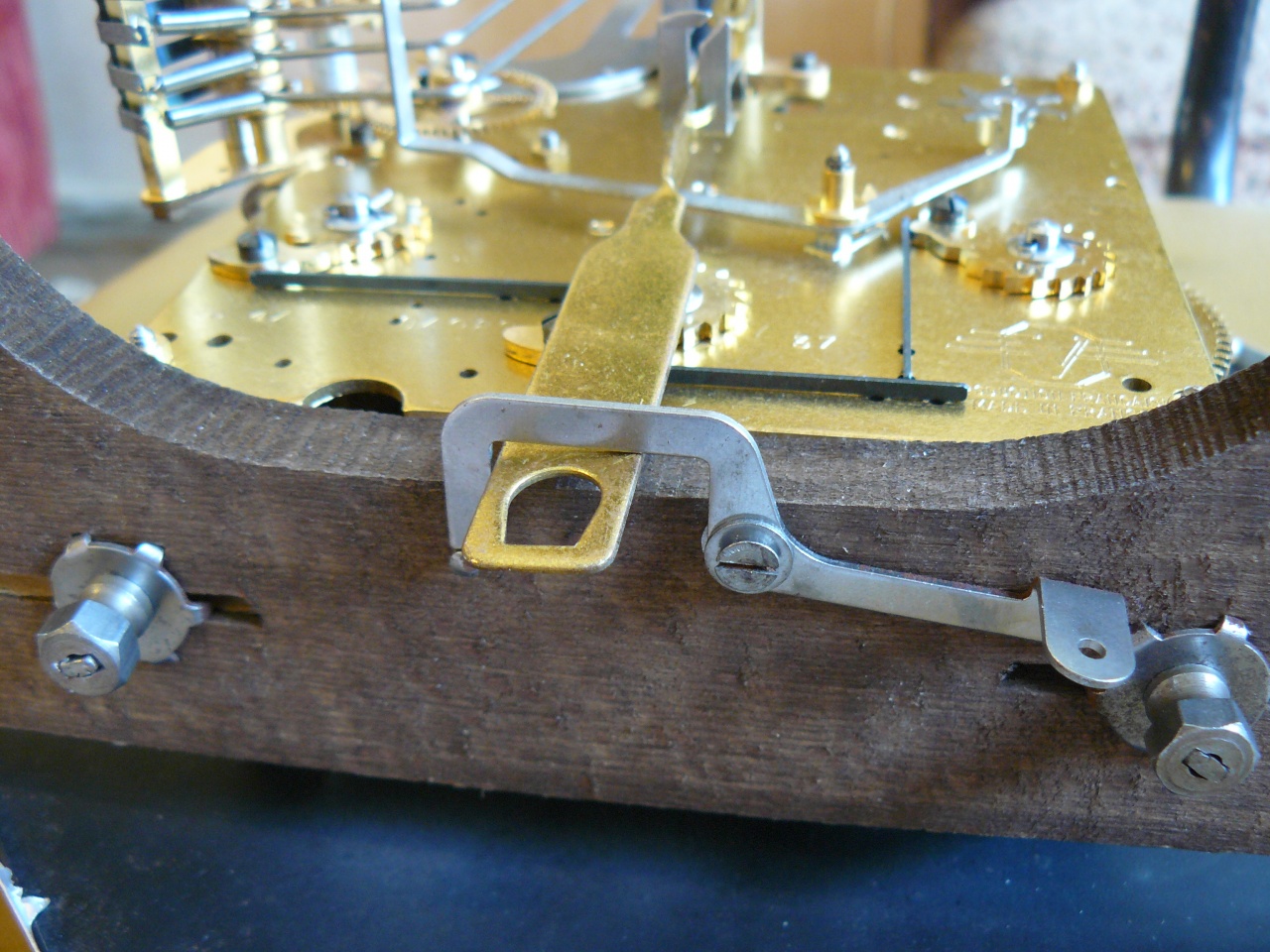

поводок маятника фиксируется скобой
Вложение 1169644

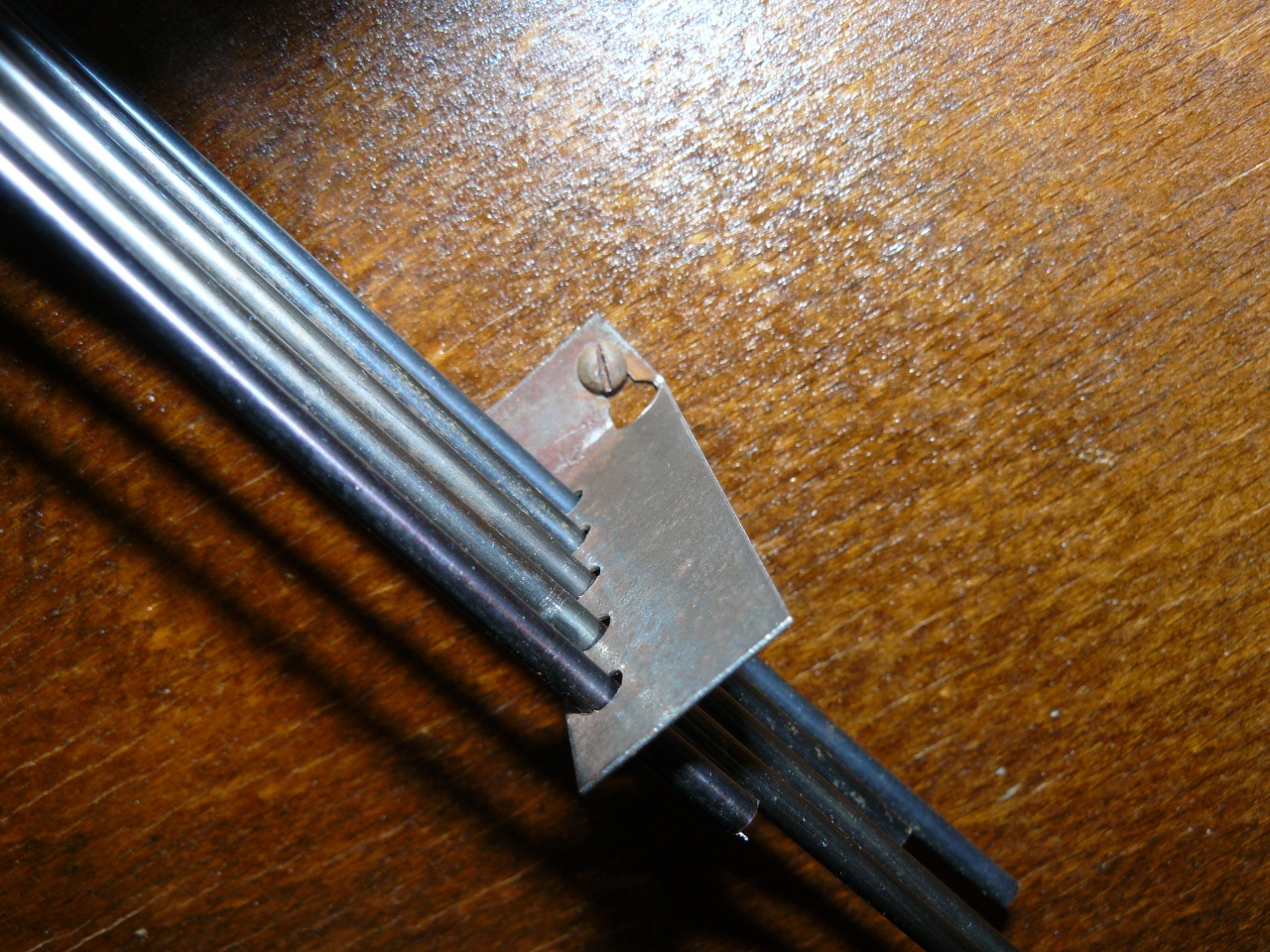

для стержней гонга есть металлическая пластина с отверстиями, фиксирующаяся к задней стенке
Вложение 1169645

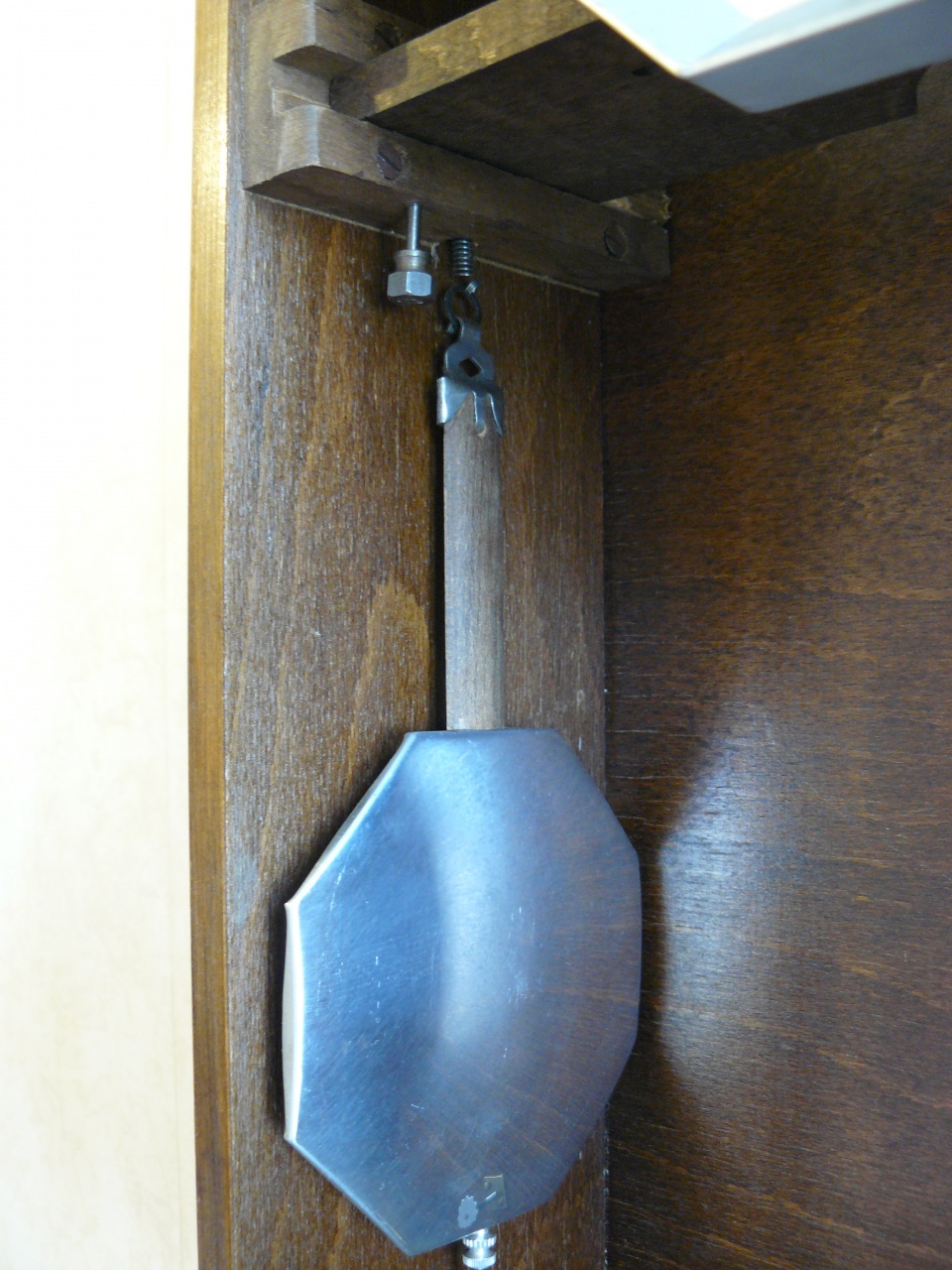

сам маятник фиксируется крючком на боковой стенке и колечком с пружиной абсолютно надежно
Вложение 1169646

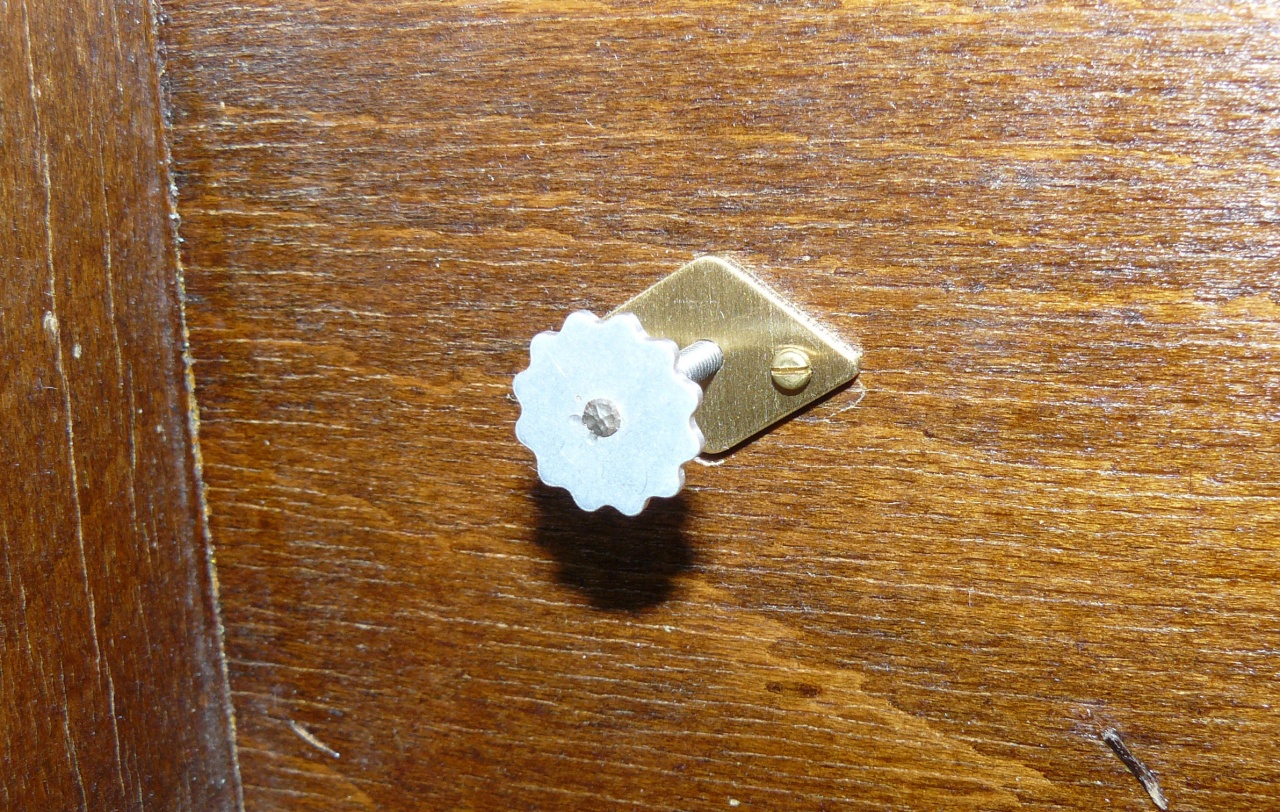

оторвавшиеся накладки для фиксирующих корпус винтов я вместо гвоздиков прикрутил латунными винтами
Вложение 1169647

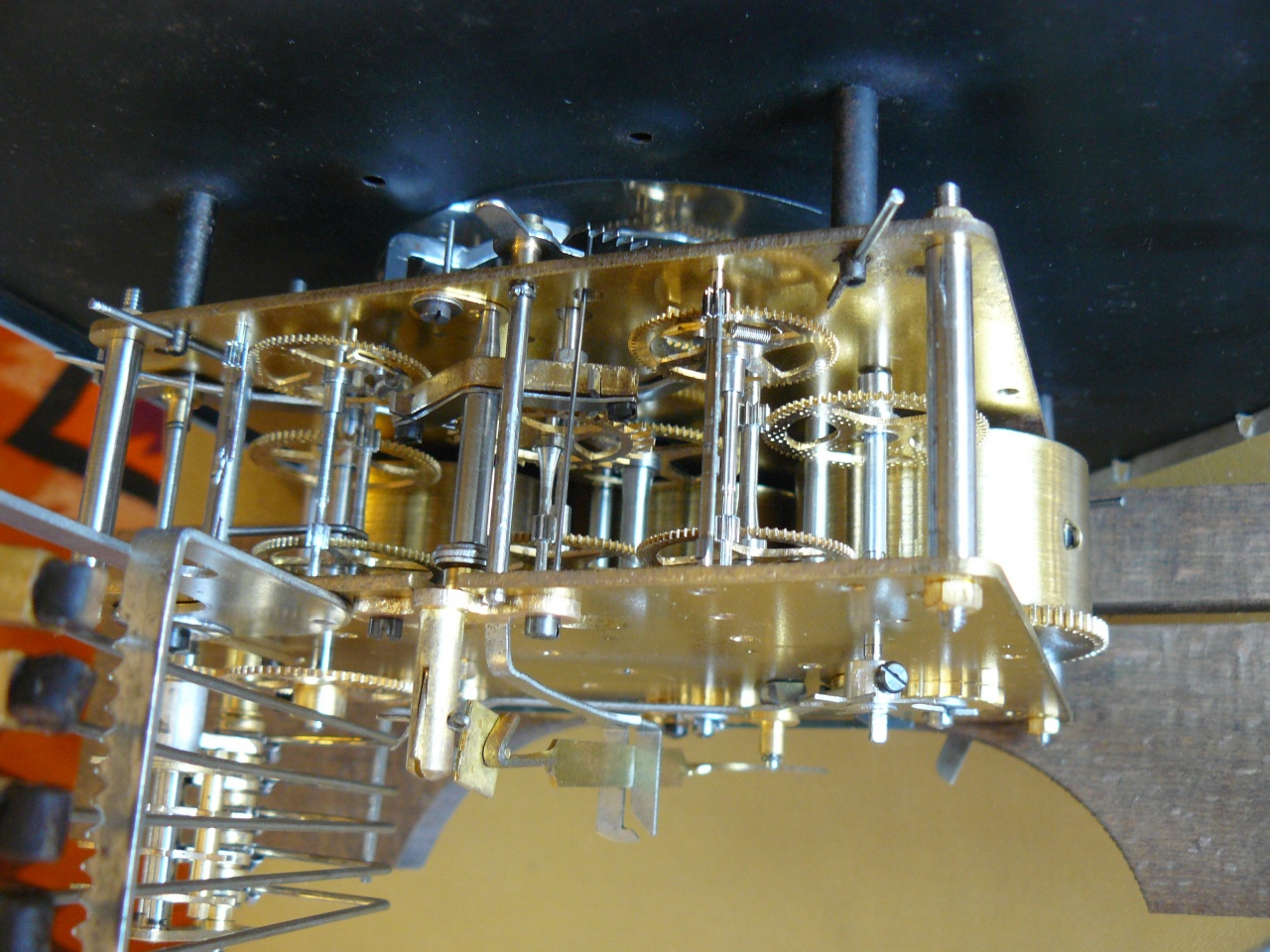

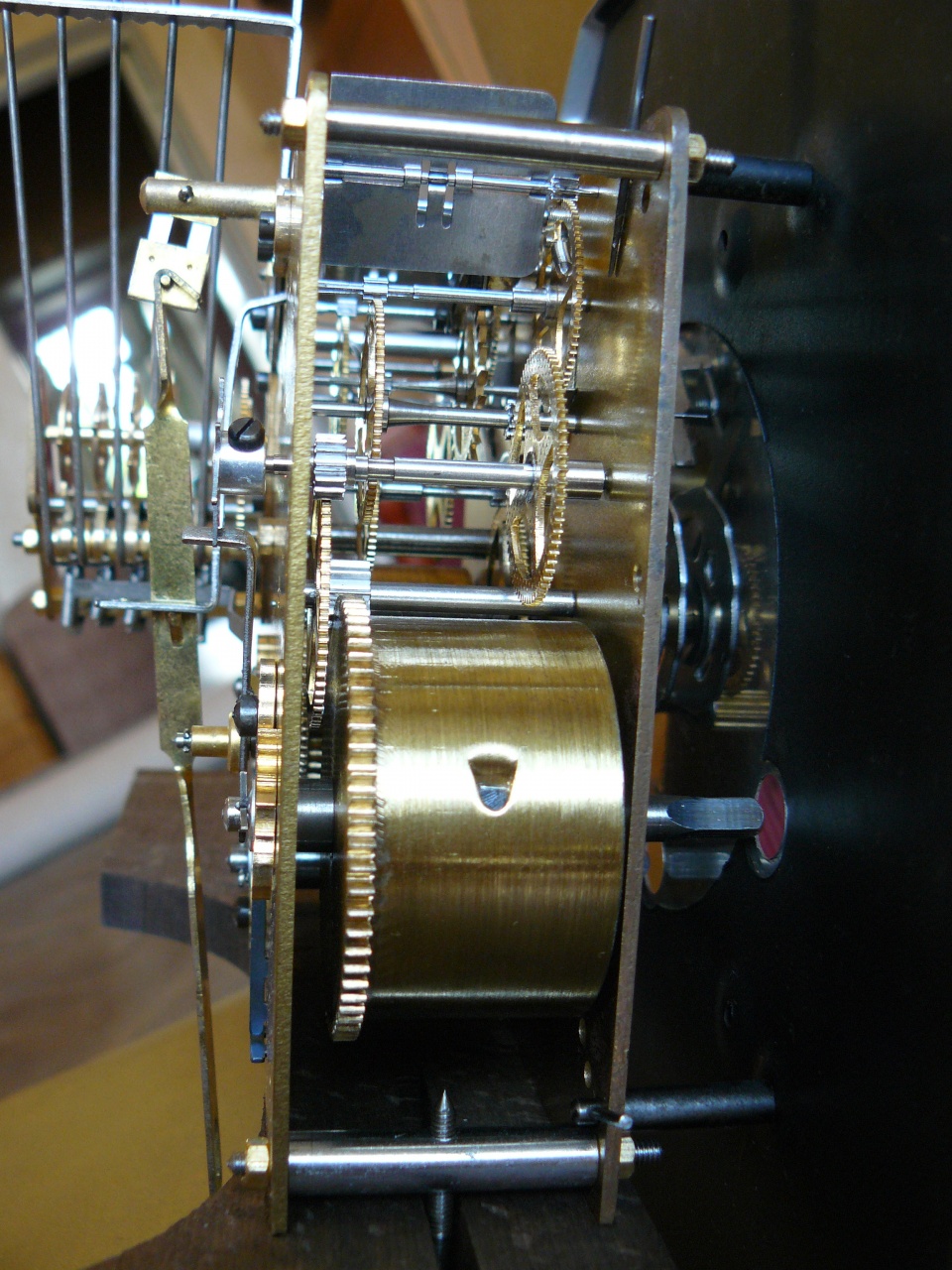

механизм после репассажа
Вложение 1169648Вложение 1169649Вложение 1169650Вложение 1169651

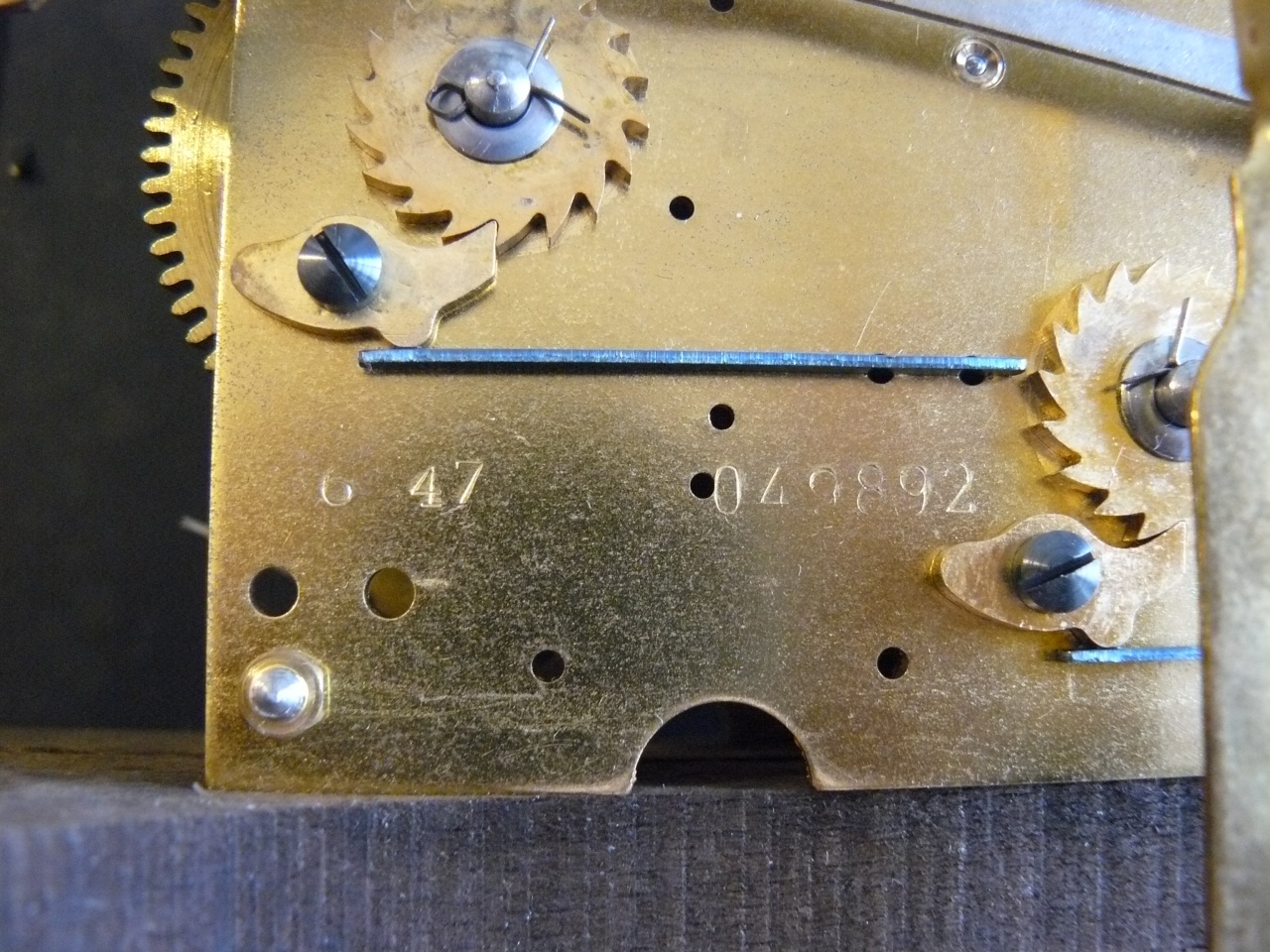

6 47 - возможно дата выпуска Июнь 47 года (кто знает, может качество обработки цапф и трибов объясняется трудными послевоенными годами:confused:)
Вложение 1169652

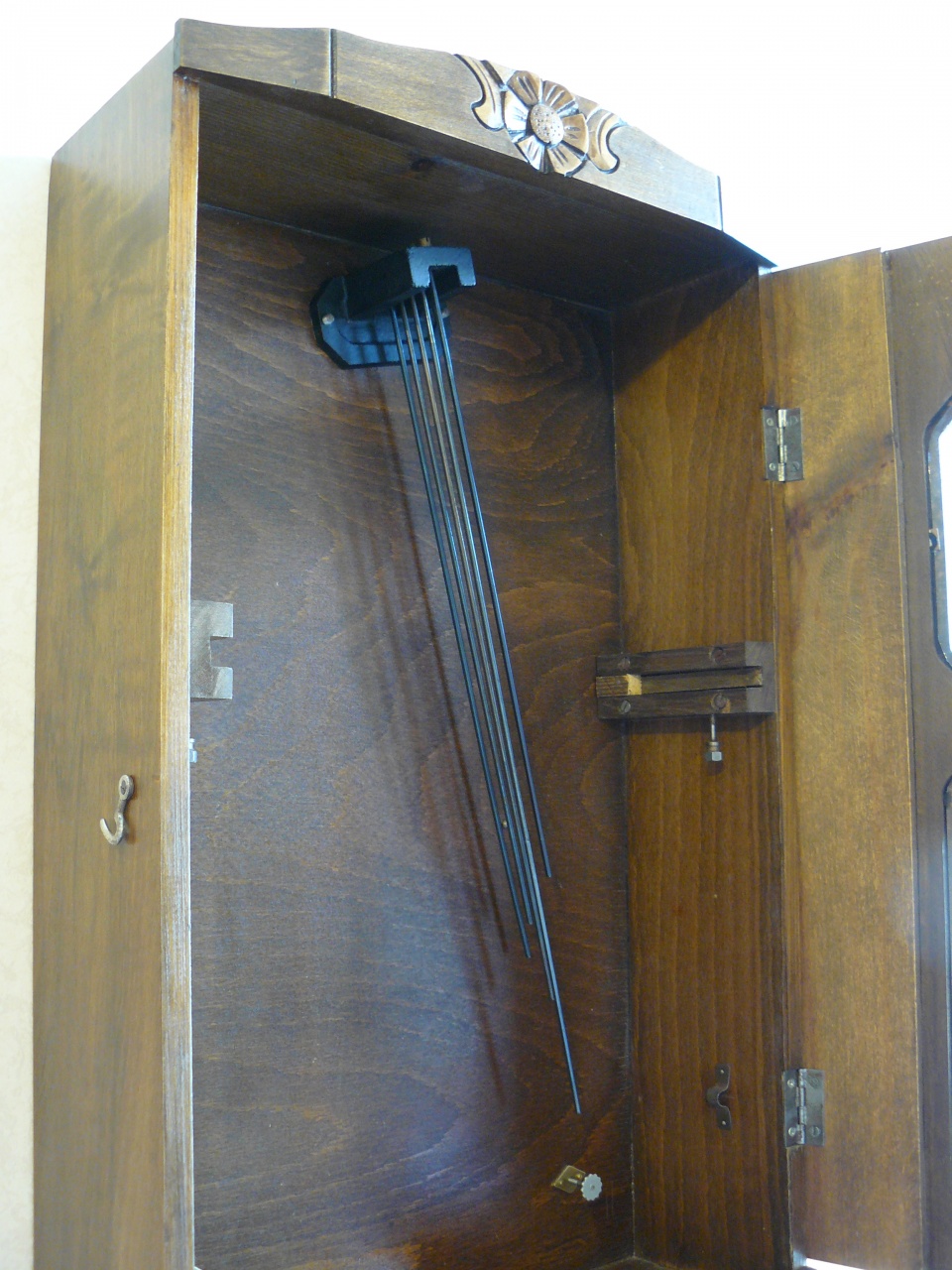

стержни расположены в корпусе наклонно, не знаю зачем, но это точно заводское крепление, т.к. других отверстий в стенке нет
Вложение 1169653

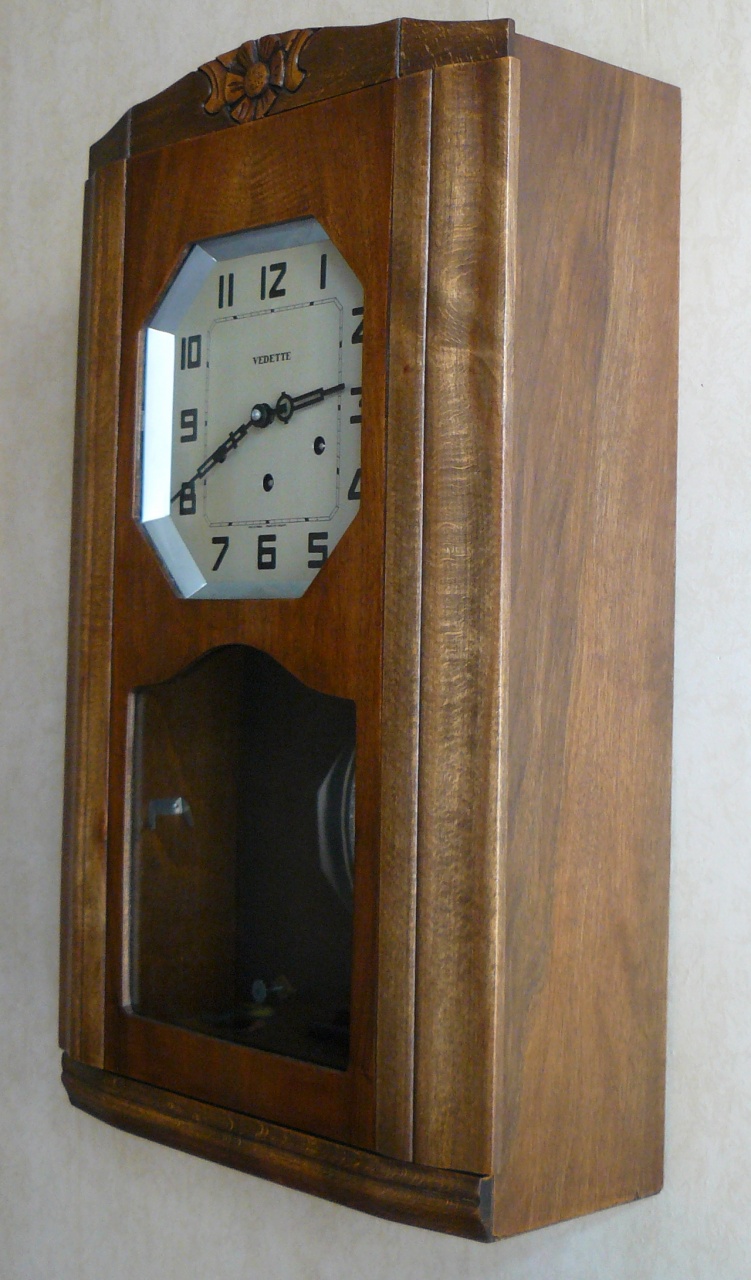

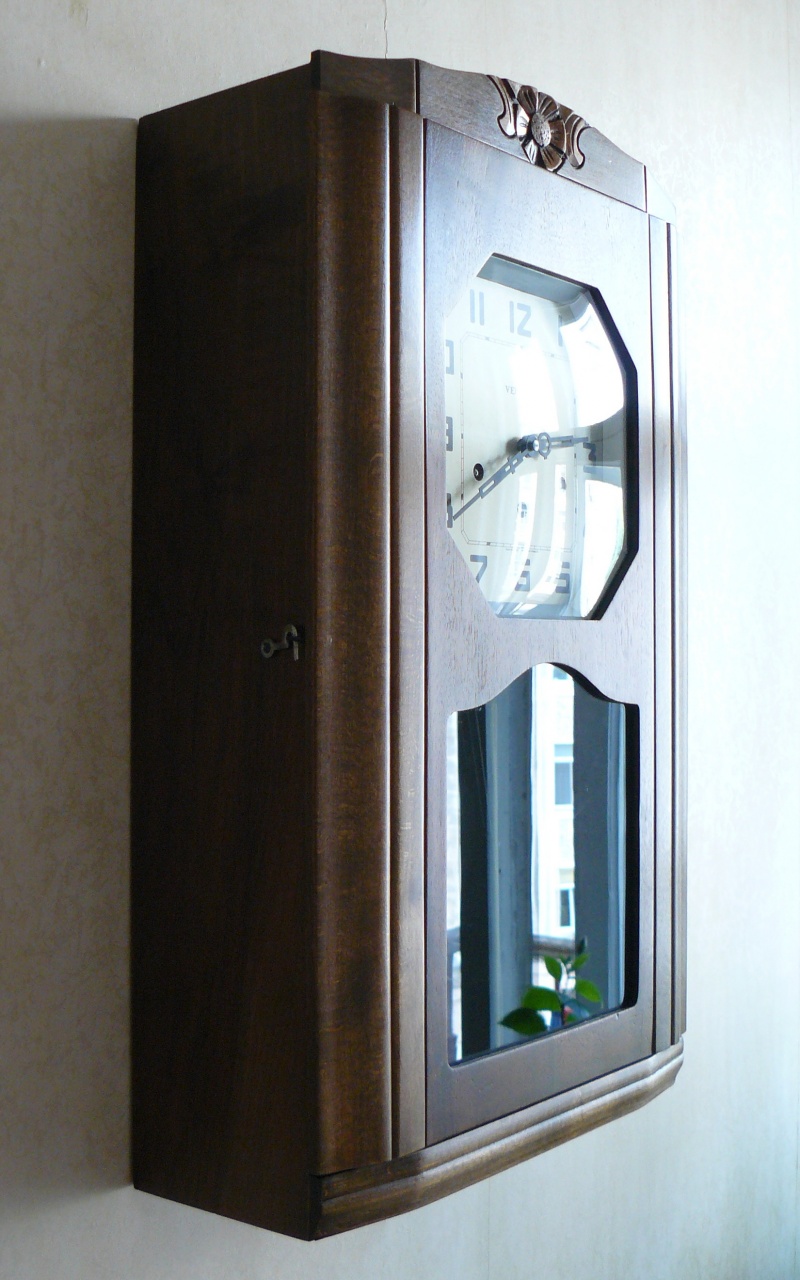

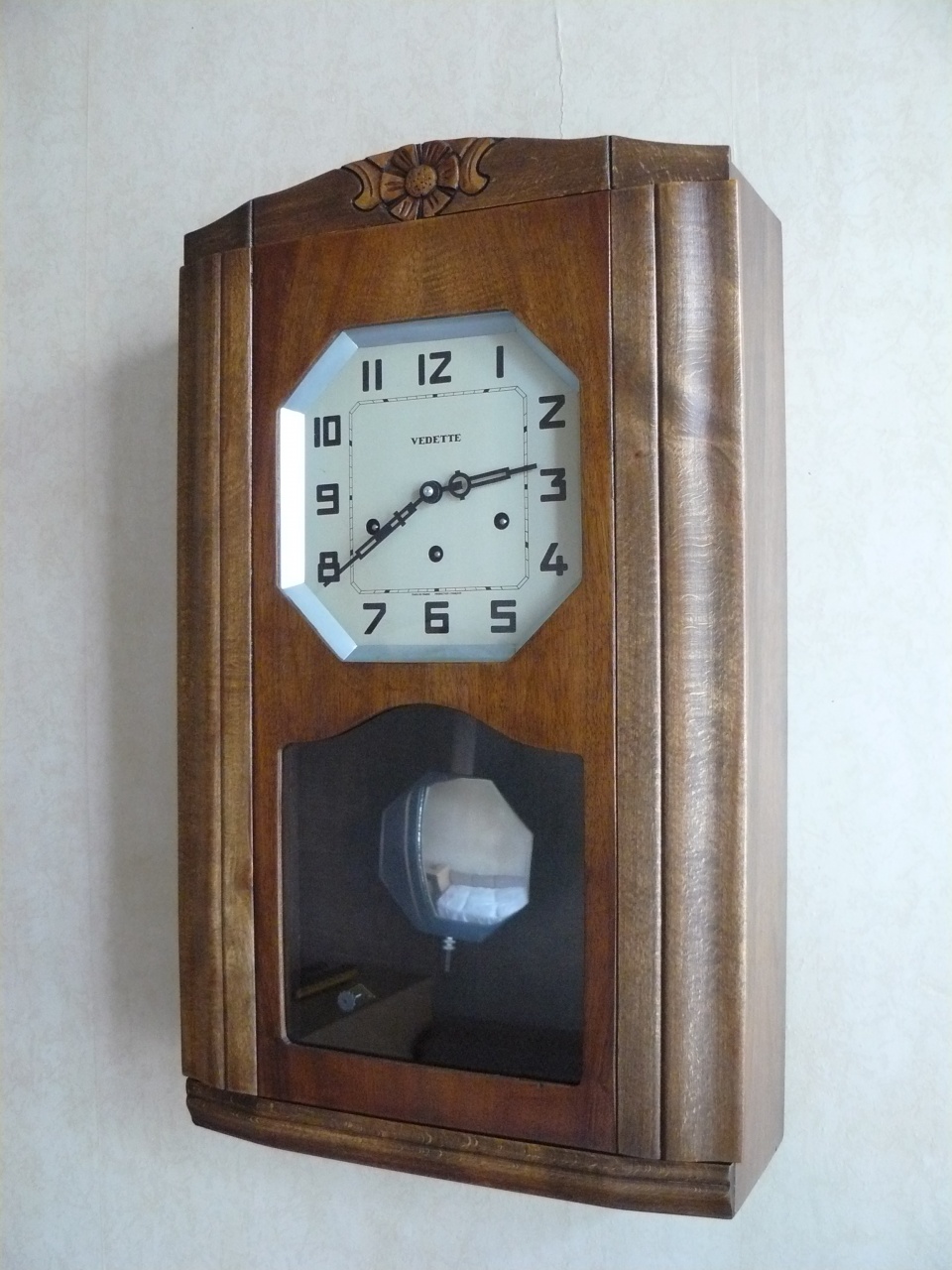

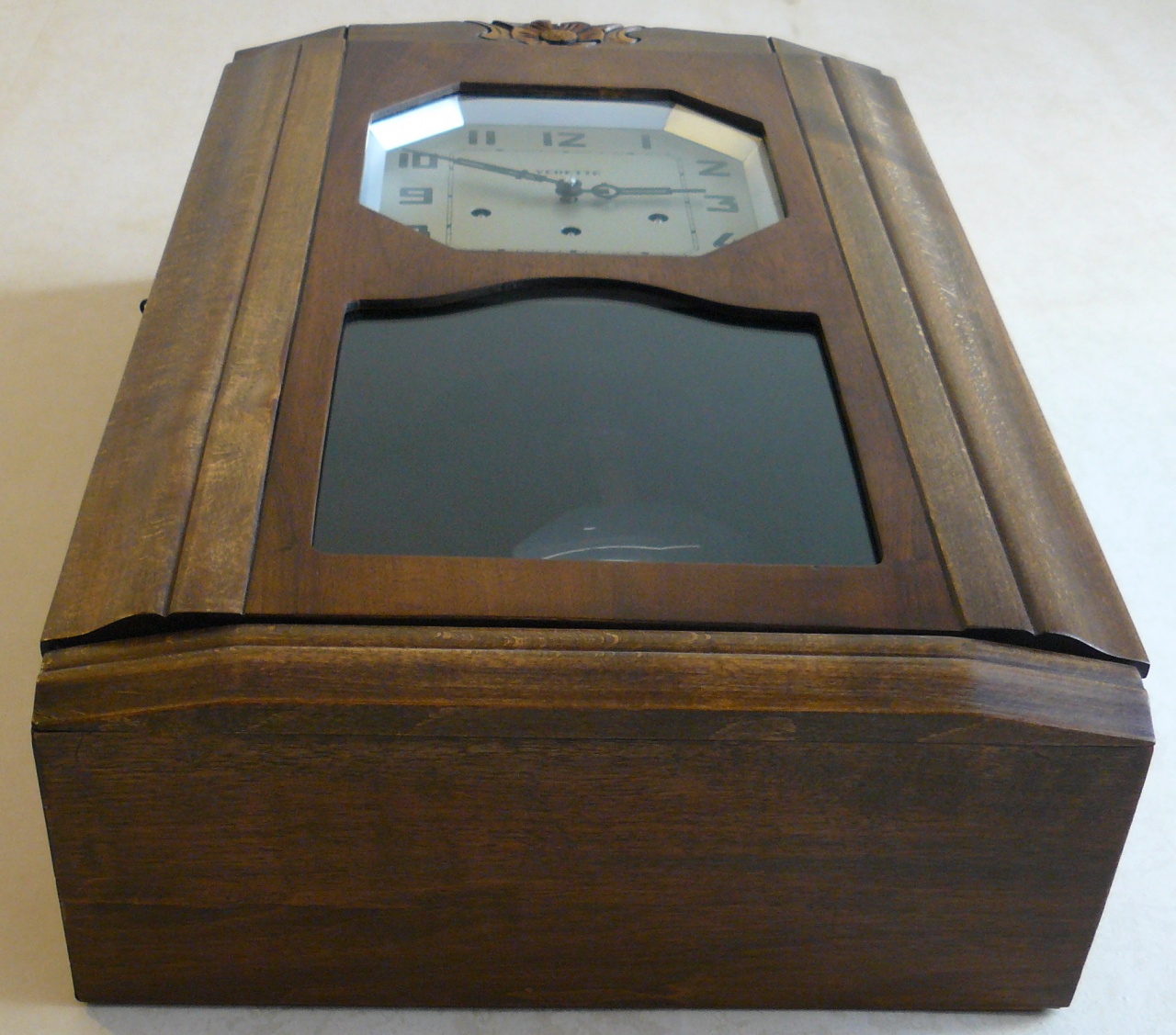

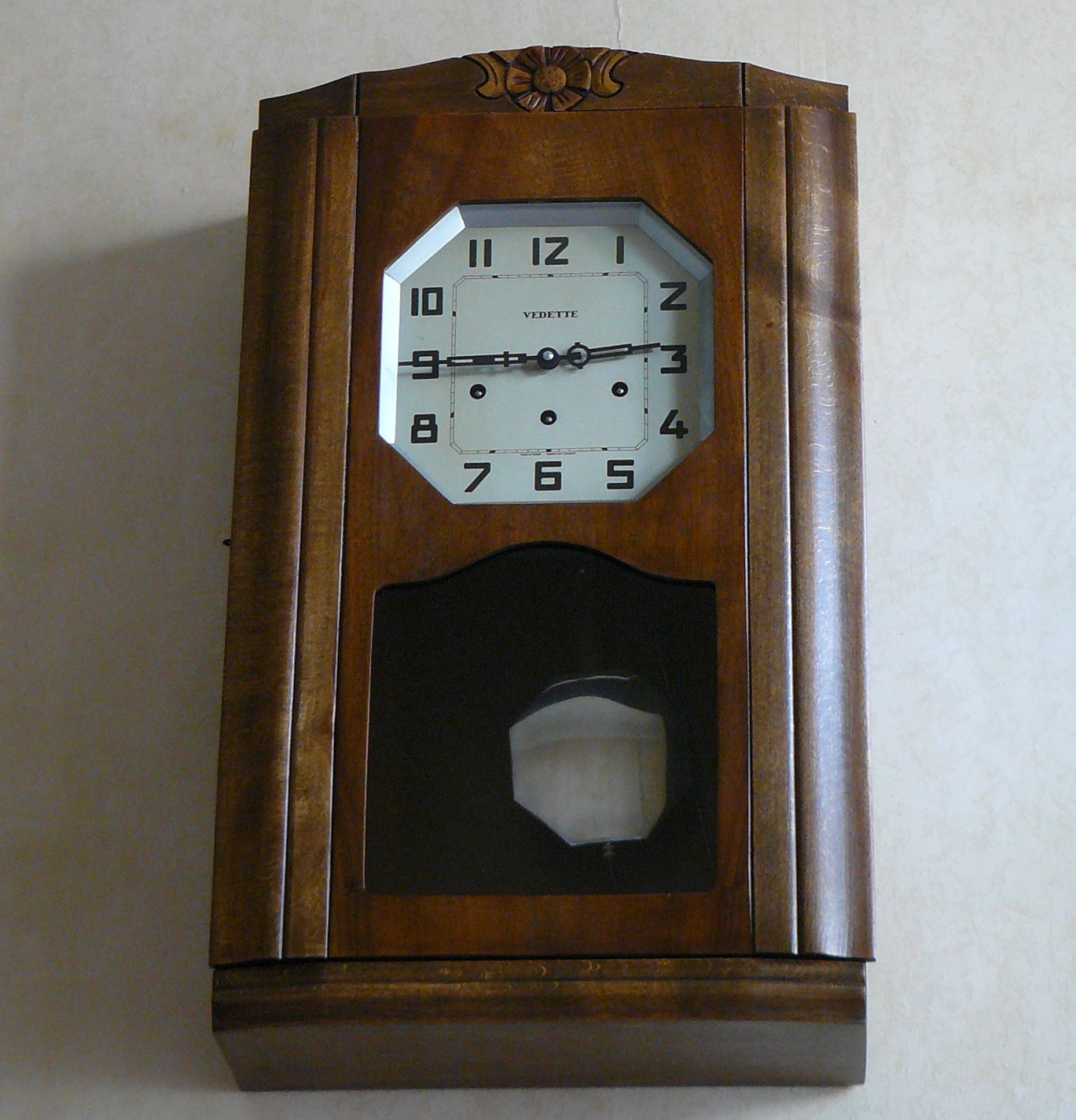

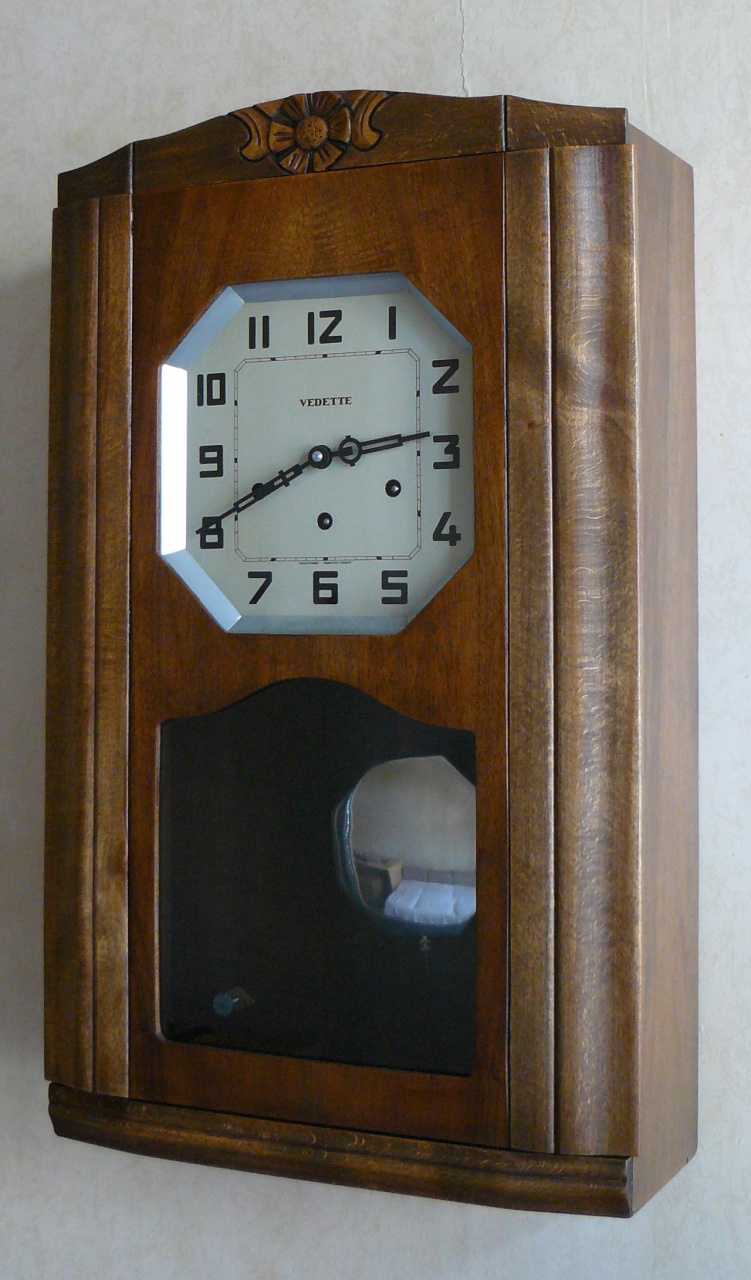

итак, результат трудов:
Вложение 1169654Вложение 1169655Вложение 1169656Вложение 1169657Вложение 1169658Вложение 1169659

бой:
[media]https://www.youtube.com/watch?feature=player_detailpage&v=cvUaMOeZp5E[/media]

кстати, из всех моих механических часов они самые точные - меньше 20 секунд в неделю, отличный изохронизм
видимо это заслуга длинного (в сравнении с каминками) маятника и хода Грахама

Отличная работа и отличный пост.

Лифт гребёнки восхитителен! Каким минимумом можно решать всякие досадные мелочи! Именно эти подробности многое говорят о классе механизма и уровне фирмы в отношении к своим изделиям.
Перфект!

один товарищ с зарубежного форума NAWCC делал классификацию вариантов дизайна настенных часов Vedette

предвоенные:
http://forum.watch.ru/attachment.php...1&d=1445740488

тут и Модерн, и стиль Ар-Деко, и стиль Henri II

послевоенные:
http://forum.watch.ru/attachment.php...1&d=1445740494
в основном Ар-Деко, или дизайн 70-х

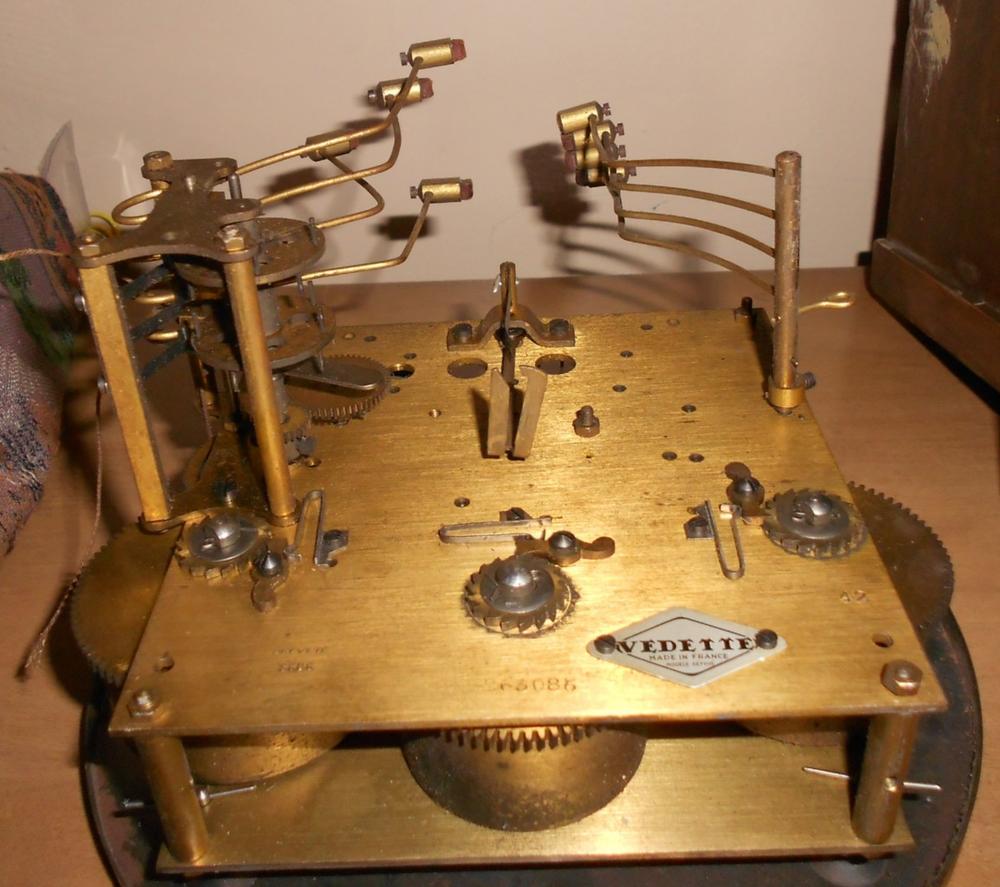

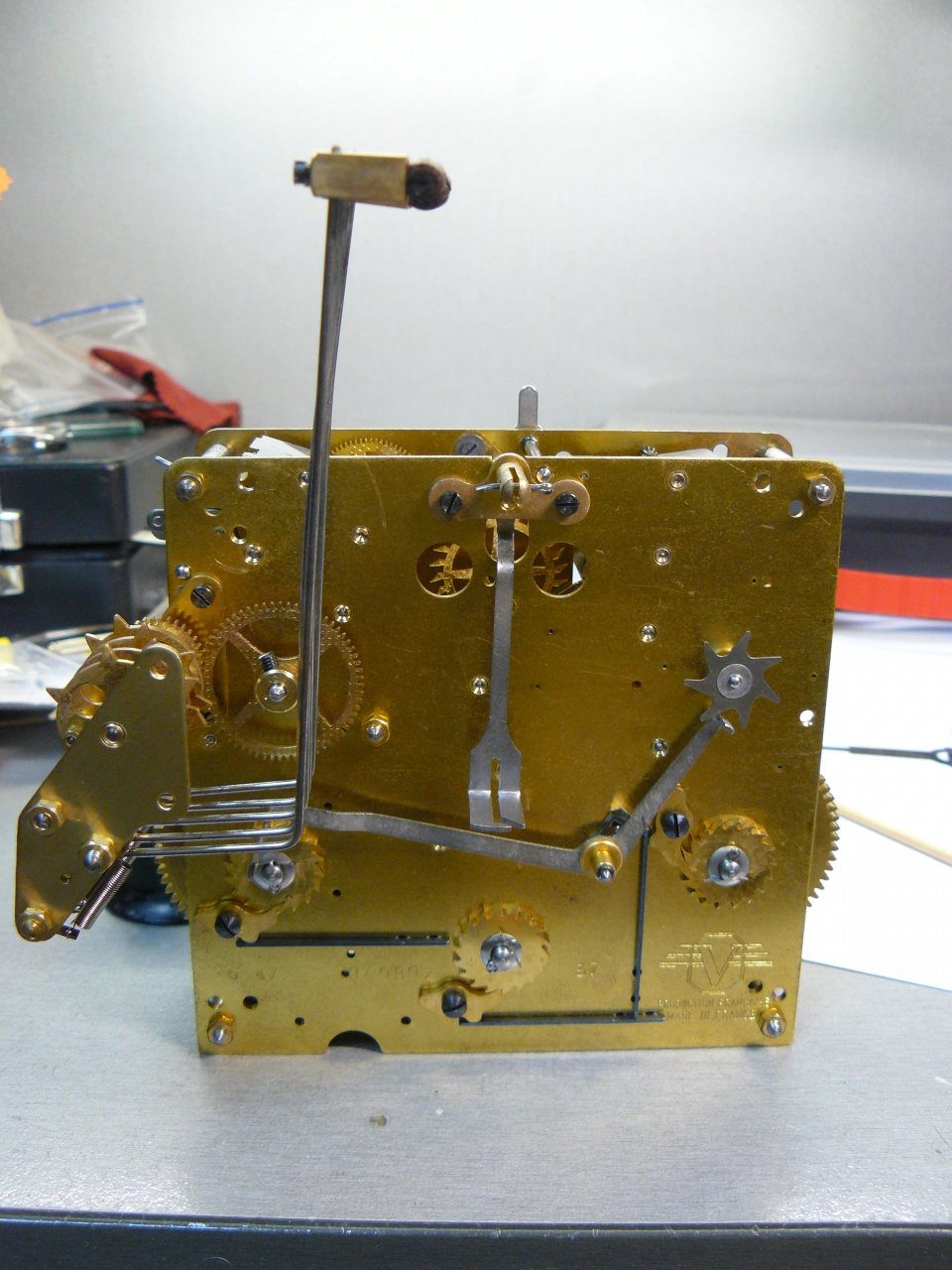

после войны был спроектирован новый механизм, более компактный, именно такой механизм стоит в моих часах

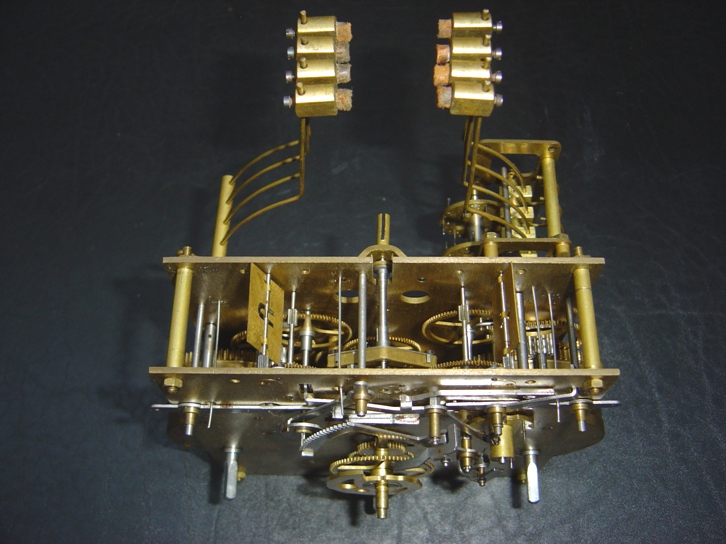

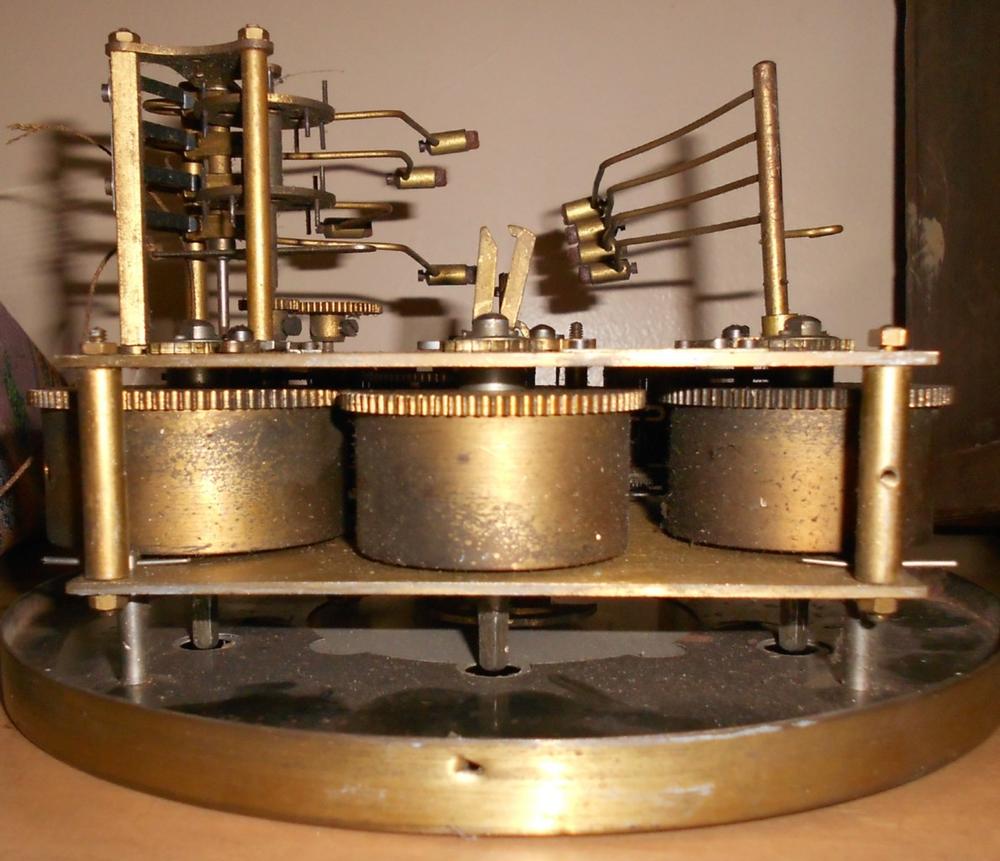

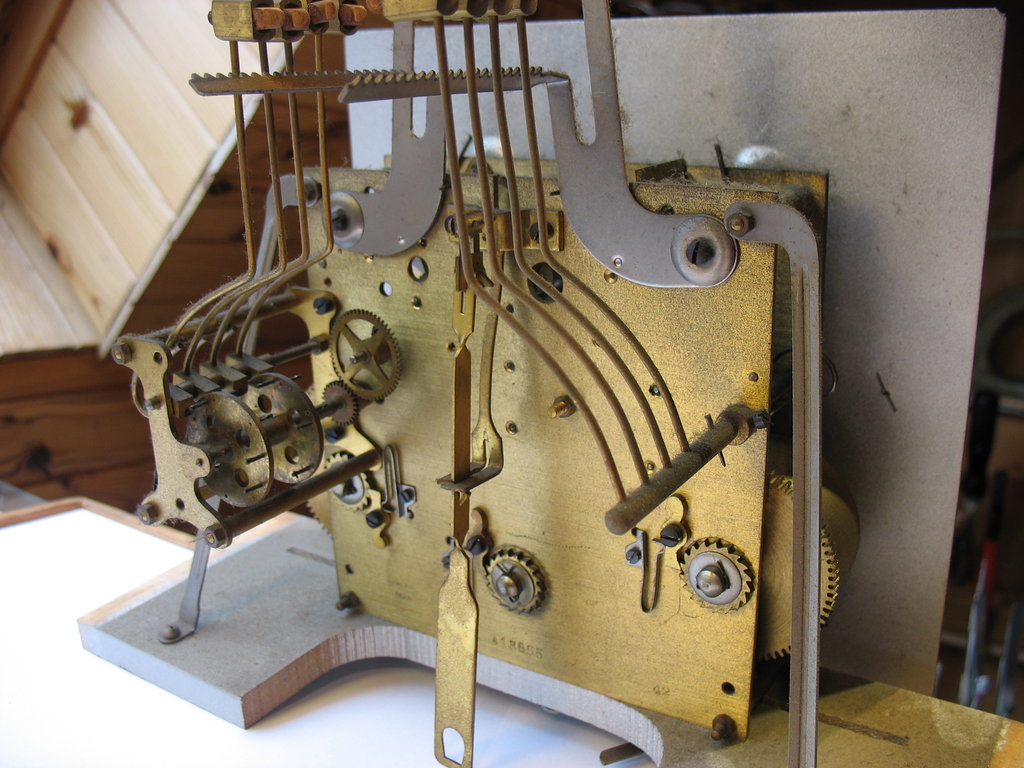

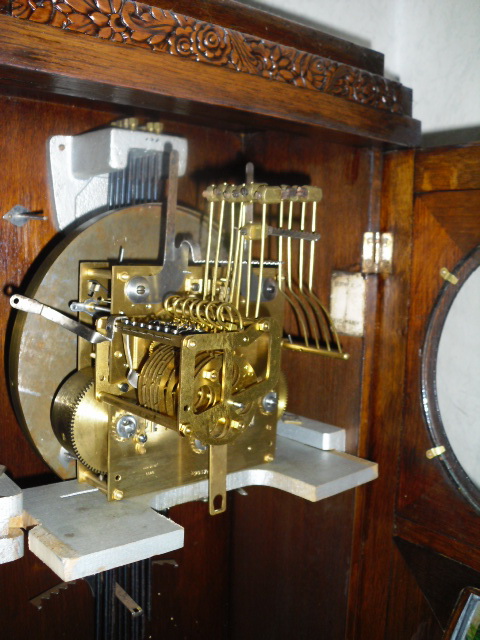

довоенные механизмы были более "жирными", имели эксцентричные бушоны не только на анкере, но и на обеих ветряках, сами механизмы чуть больше в размере, немного отличались рычаги боя, барабаны, игральный вал
внешне их можно отличить по другим храповикам и их пружинкам, и по расположению пятой колонки, скрепляющей платины, которая расположена ближе к стороне часового боя, а на новых механизмах - ближе к четвертному
заводные валы также расставлены более широко

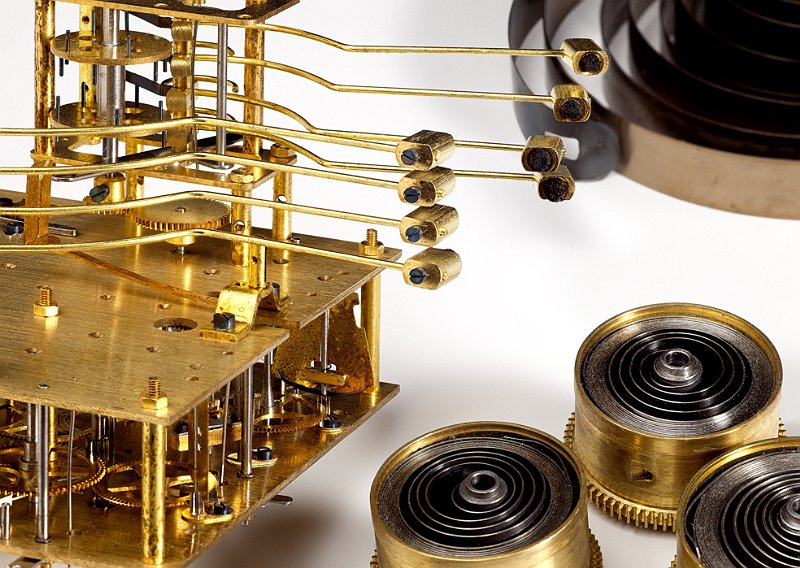

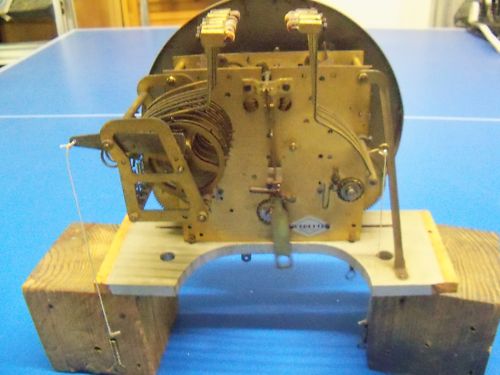

Вложение 1170688Вложение 1170691Вложение 1170692Вложение 1170693Вложение 1170694

довоенные механизмы также были с двумя мелодиями, например Westminster и Frere Jaques
Вложение 1170689Вложение 1170690Вложение 1170695

механизм с двумя мелодиями был запущен в 1931 году
[media]https://www.youtube.com/watch?v=VGpEGM-dxik[/media]

У Вас бой красивее настроен, особенно часовой мне нравится.

на момент съемки видео один из молоточков бил четверти слишком звонко из-за затвердевшей кожи, потом я это исправил

теперь хочу довоенные Vedette с двумя мелодиями (чтоб был Frere Jaques), и с резным корпусом в стиле Ар-Деко
вот это были бы жирные часы, и , думается мне, качество обработки цапф и трибов там на другом уровне

Что то в таком роде. Из каталогов за 1937 год и 1938-39 г.г.

А у меня есть 1937года Ведетка-механизм там вообще *ляля*словно вчера его сделали
