Не нашёл темы по этим часам и решил создать, надеюсь пригодится.

Вот эти полумифические Электроника 79А с отечесвенным модулем. Отдельное БЛАГОДАРЮ Николаю (Surok) за презентованный экземпляр. Похоже это первые часы завода Электроника с электролюминисцентной подсветкой. По функционалу почти, как Электроники 77, за исключением нескольких отличий. Другой ЖКИ (Дни недели), работает ежечасный сигнал, но отсутствуют мелодии, батарейка CR2016 и электролюминисцентная подсветка. Как-же они сделаны?

Фото 1,2
Вложение 1227031 Вложение 1227032
- сама отечественная электронная плата. Она уже попадалась мне когда-то, но из-за не имения всего остального дальше сборка не пошла.
Фото 3, 4
Вложение 1227033 Вложение 1227034
- разобранная Электроника 79. Пластиковая обойма почти обычная, но есть отличия - два отверстия под пружинки в левом верхнем углу (Фото 3). По ним подается питание на электролюминисцентную подсветку. Сама она выполнена в виде пластинки-подложки под ЖКИ. Белая с одной стороны и зелёная с черными контактами с другой. Недостатком такой конструкции является то, что со временем, пружинки продавливают эти эти контакты, пробивают люминофор и подсветка перестаёт работать. Выход из этой ситуации - поставить две капельки электропроводящего клея на эти чёрные пятачки. (Например из набора для
ремонта нитей обогрева стёкол автомобиля)
Фото 5
Вложение 1227036
- родной ЖКИ был потекший и при извлечении из модуля он расслоился на две части.
Фото 6
Вложение 1227037
- из-за отсутствия оригинального ЖКИ, взял от Электроники 77, цоколёвка совпадает. Слева ЖКИ от Эл. 77. Справа родной. Родной ЖКИ имеет полупрозрачный отражатель.
Фото 7, 8, 9, 10, 11
Вложение 1227038 Вложение 1227039 Вложение 1227040 Вложение 1227041 Вложение 1227042
- собираю модуль. Прозрачная пластиковая "тарелочка" необходима для изоляции плюса батарейки от пьезоэлемента.
Фото 12
Вложение 1227043
- люминисцентная подсветка заработала.
Фото 13
Вложение 1227044
- совсем забыл сказать про проводники (резинки). Они у 79-ой несколько меньшей высоты. Слева оригинальный, посредине проводник от 55-ой Электроники. Проводник от 55-ой Электроники обрезается где-то на 0,2мм по высоте. На фото это кусочек справа. Можно конечно и не обрезать, вдавится прижимной рамкой, но я решил не рисковать, вдруг из-за этого в будущем потечёт ЖКИ.
Фото 14,15
Вложение 1227045 Вложение 1227046
- корпус от Электроники 79А в нитриде титана. Корпус имеет большие кнопки (Диаметр 2,5мм), и высоту сравнимую с корпусами ЧН-01 - ЧН-04.
Фото 16
Вложение 1227047
- обратная сторона корпуса и крышка с пьезоэлементом (Похоже на подобие, как у ЧН-ок)
Фото 17
Вложение 1227048
- модуль в корпусе и вставлен контакт для пьезоэлемента.
Фото 18, 19, 20
Вложение 1227049 Вложение 1227050 Вложение 1227051
- что получилось.
Фото 21
Вложение 1227052

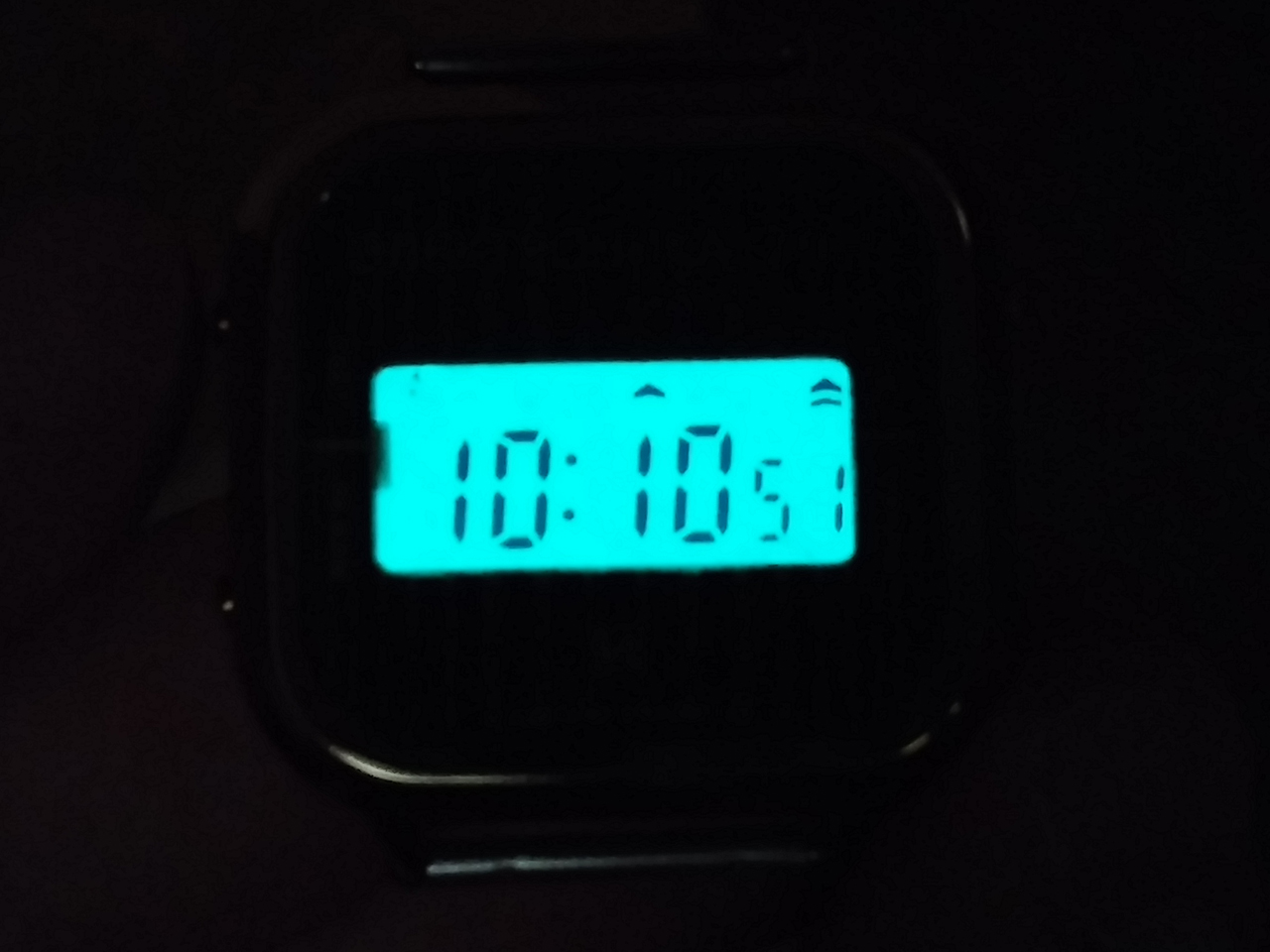

- и ещё раз эта зелёная подсветка.
