Сборные деревянные часы
На выставке 2014 года в Крокусе наткнулся на занимательный конструктор часов на стенде Верфь на столе.
Часы были выполнены полностью из дерева и чтобы они работали требовалась всего лишь гирька. На стенде мне сказали что это пока тестовый образец и часы должны появиться в течение года и дали на всякий случай каталог. И вот недавно наткнулся на этот каталог, а там часы на главной странице с кричащей фразой "Ждите!" Залез на сайт и увидел сие творение на сайте. http://www.shipmodeling.ru/shop/mode...a-model_C7001/ Сейчас пока собираю. Как всё будет готово - выложу, если кому интересно. http://i10.pixs.ru/storage/6/7/0/6CI...7_16329670.jpg http://i10.pixs.ru/storage/6/2/6/d0f...4_16329626.jpg |
У них еще деревянный кварц продается http://www.shipmodeling.ru/shop/mode...vyannye_C7003/
|
Цитата:
http://forum.watch.ru/showpost.php?p...3&postcount=82 |
Вложений: 10
Как и обещал, начинаю выкладывать процесс сборки модели часов.

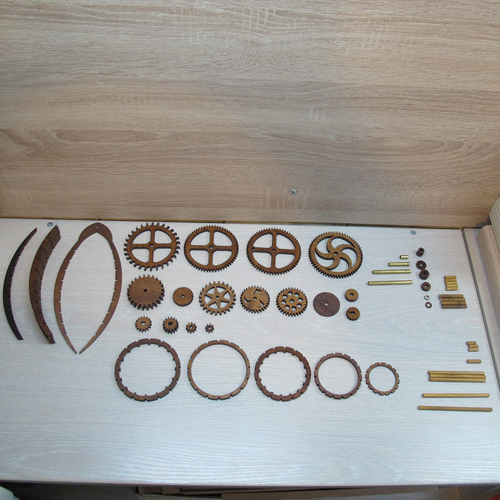

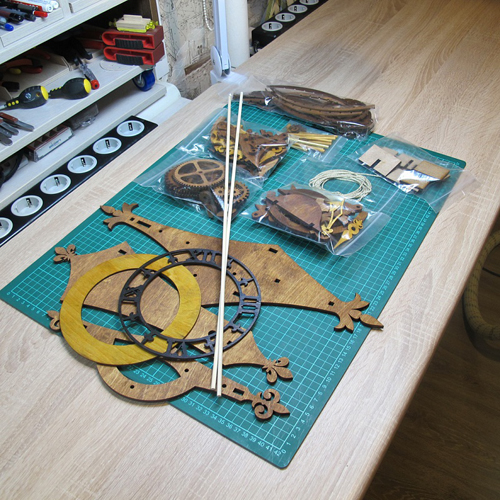

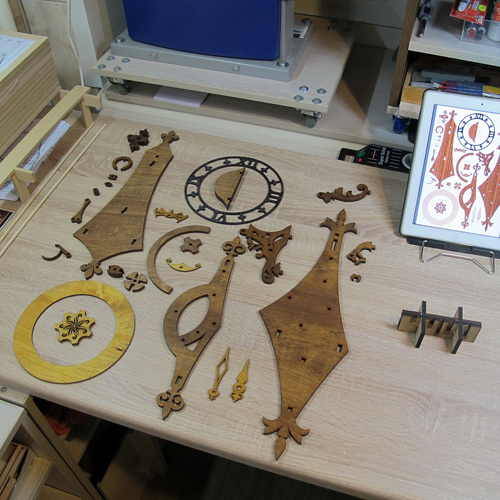

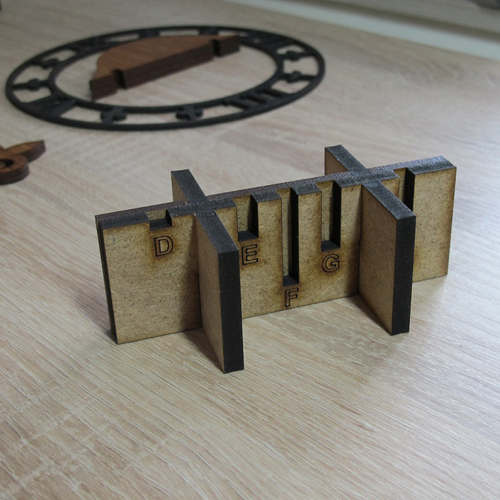

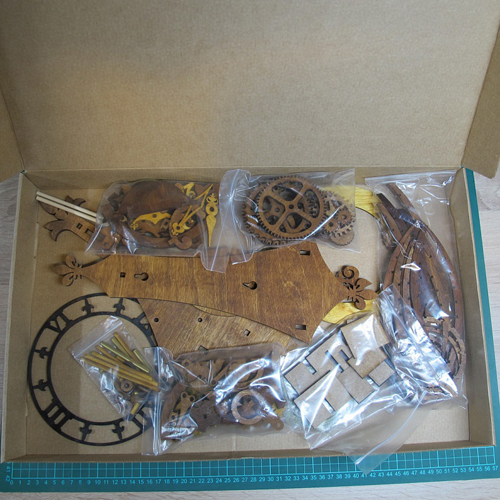

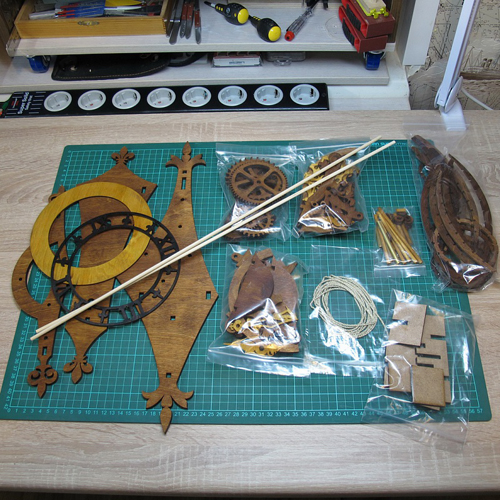

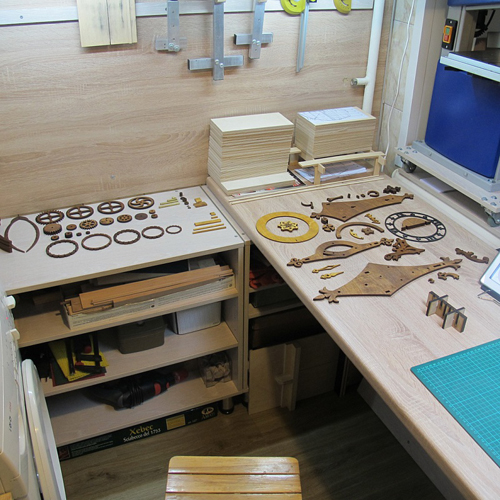

Лазерная резка. Обугливание краев, так же как и использование фанерных деталей тут особой роли не играет, т.к. все детали уже покрыты морилкой и имеют конечный вид, т.е. никакой отделки от потребителя не требуют - только сборка. Вложение 956909 Как мы позже выяснили, один мешочек всё же оказался лишним, так что делайте поправку если что. Вложение 956910 Вложение 956921 Первым делом разложил детали так, как они лежали в партлистах инструкции, чтобы не выискивать их в процессе сборки. Настоятельно рекомендую, т.к. иначе не мудренно запутаться в осях, трубках, шплинтах, рычагах и прочем мелком кругляке. С шестеренками и каркасными деталями процесс опознания не доставляет никаких проблем. Вложение 956911 Вложение 956912 Вложение 956916 Клеим строго по инструкции. Использовал клей для дерева Titlebond. Т.к. моей задачей было протестировать собираемость, то работу механизма я понять заранее не пытался. Просто прочел инструкцию от начала до конца, а затем начал по возможности внимательно собирать часы выполняя инструкцию страница за страницей. Почему внимательно по возможности? Потому что моему малому идея сего набора чрезвычайно понравилась и он активно мешался под ногами и бомбил меня вопросами типа что, как, зачем и "когда ты уже их доделаешь, папа" :) Я мысленно ругался, не подавал вида и в связи с этим очень собой гордился :) Что важно? Стараться всё выставлять максимально вертикально. тогда не возникает проблем со всяческими совмещениями деталей. Вложение 956917 Вложение 956918 Для позиционирования деталей, нанизываемых на различные оси механизма даётся довольно удобный шаблон: Вложение 956919 Маркировка деталей на нем очень кстати: Вложение 956920 Продолжение следует... |
Вложений: 6
Как и обещал проложение, сборки...

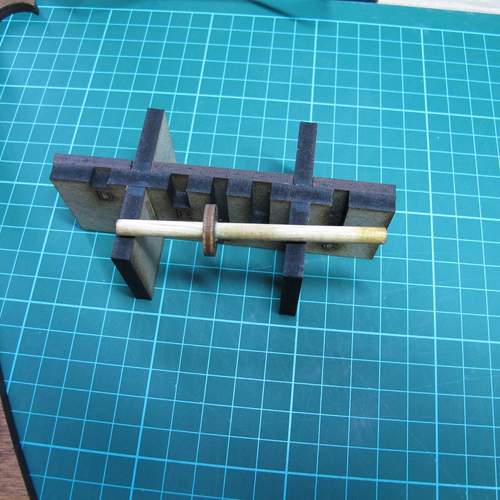

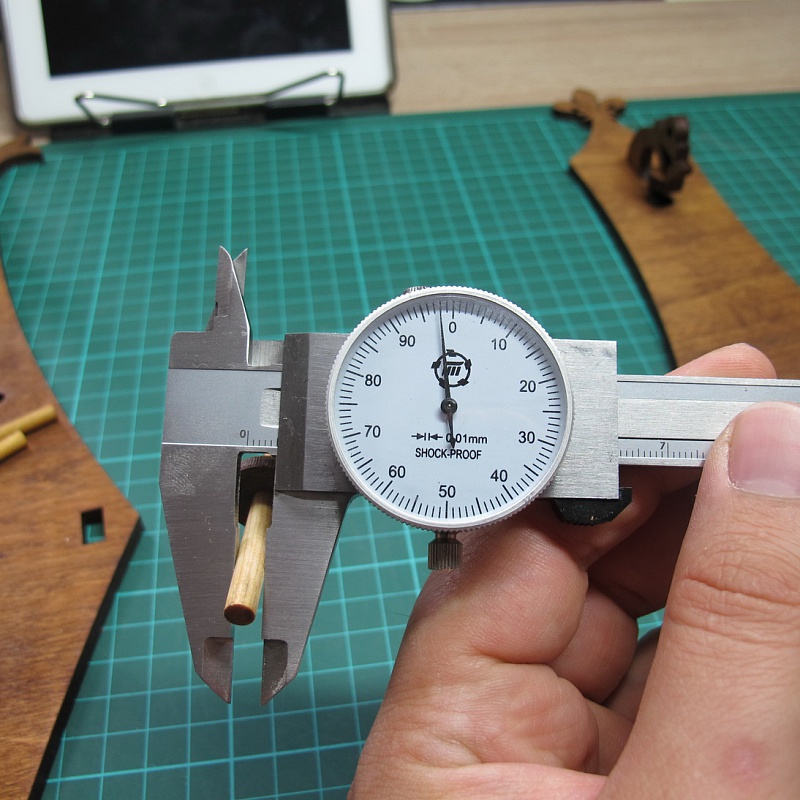

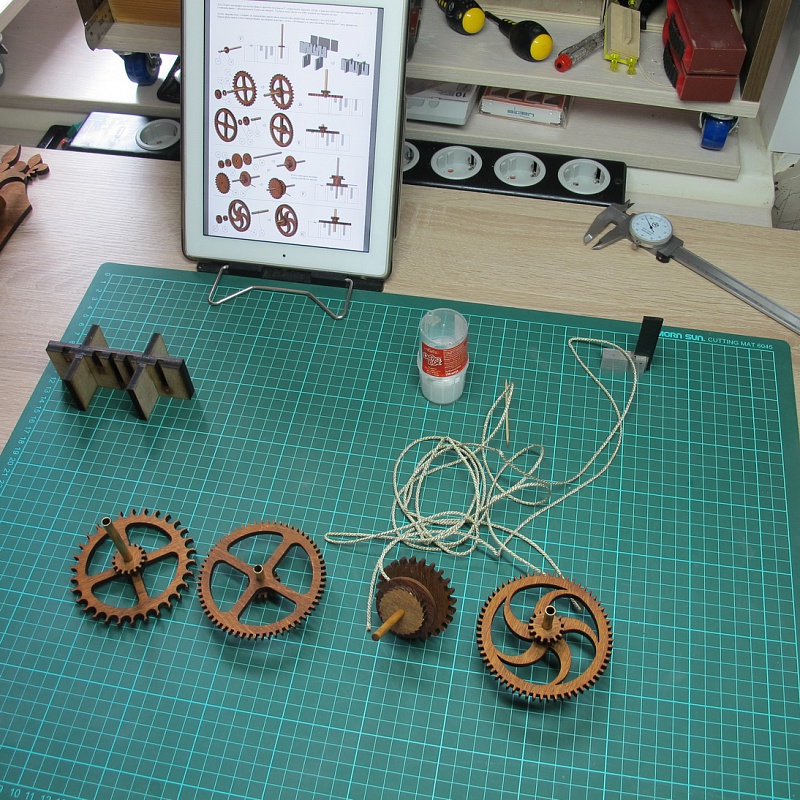

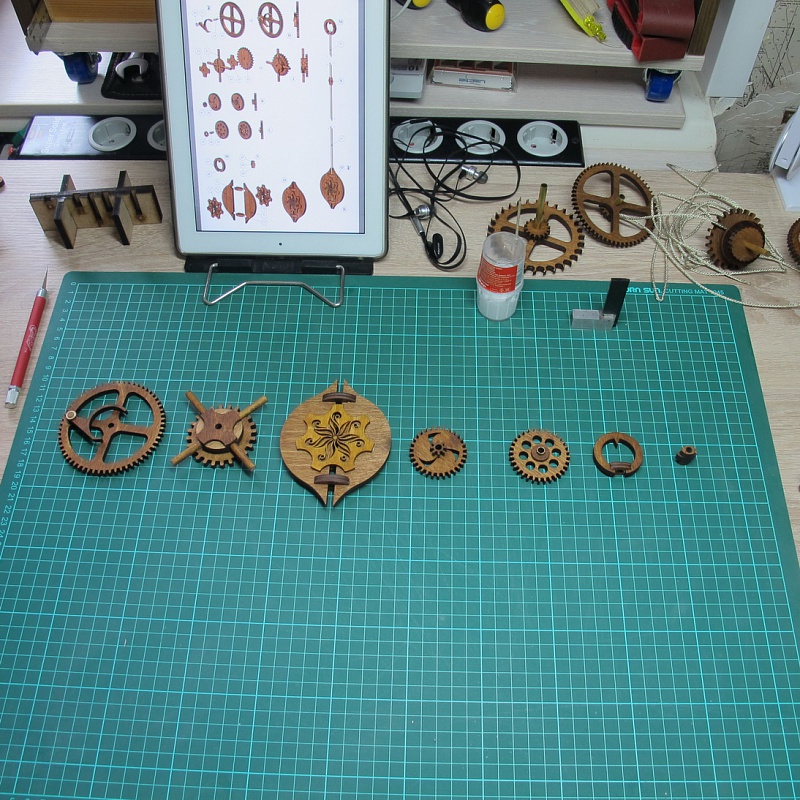

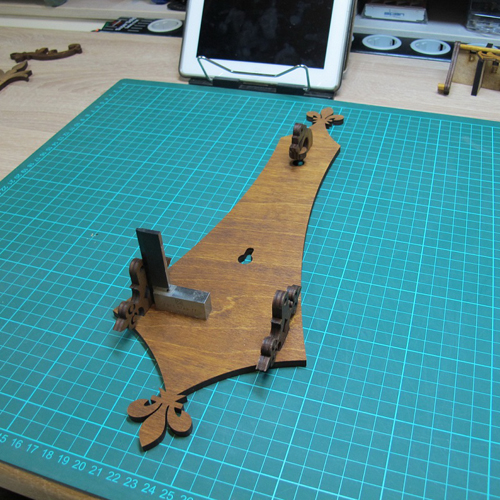

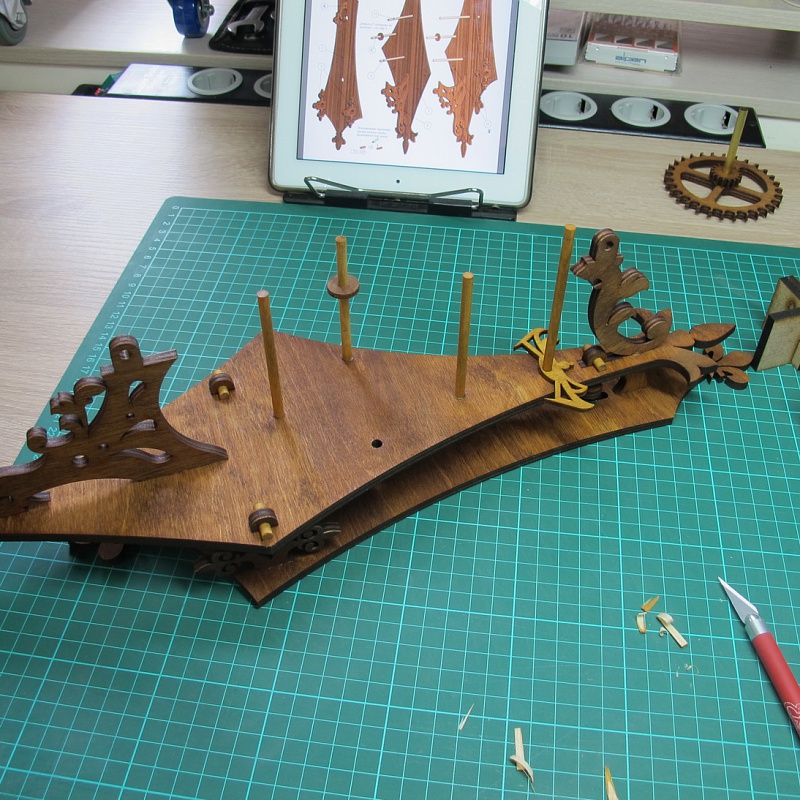

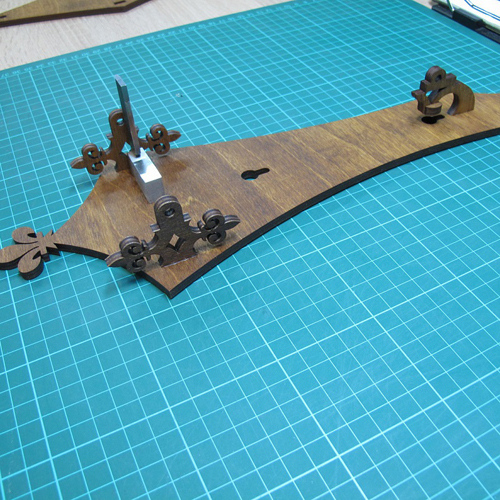

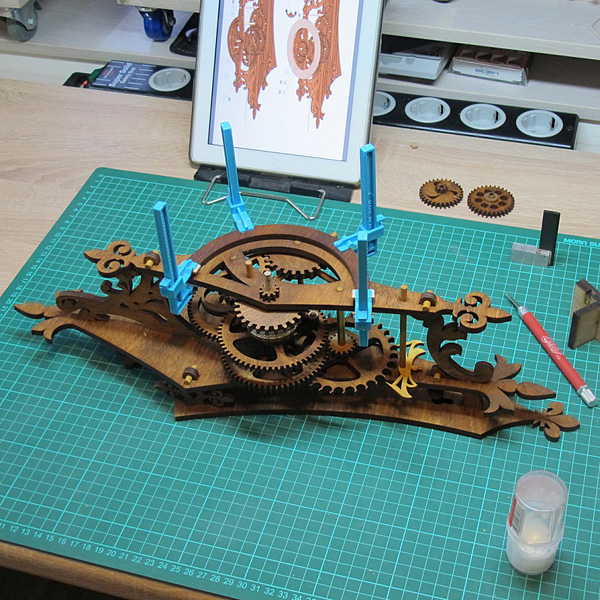

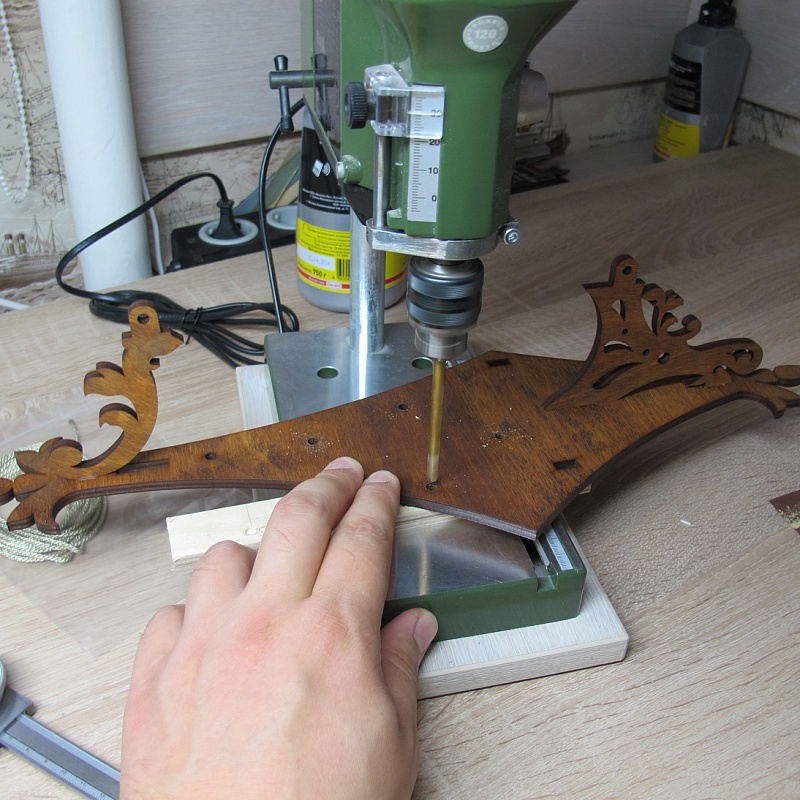

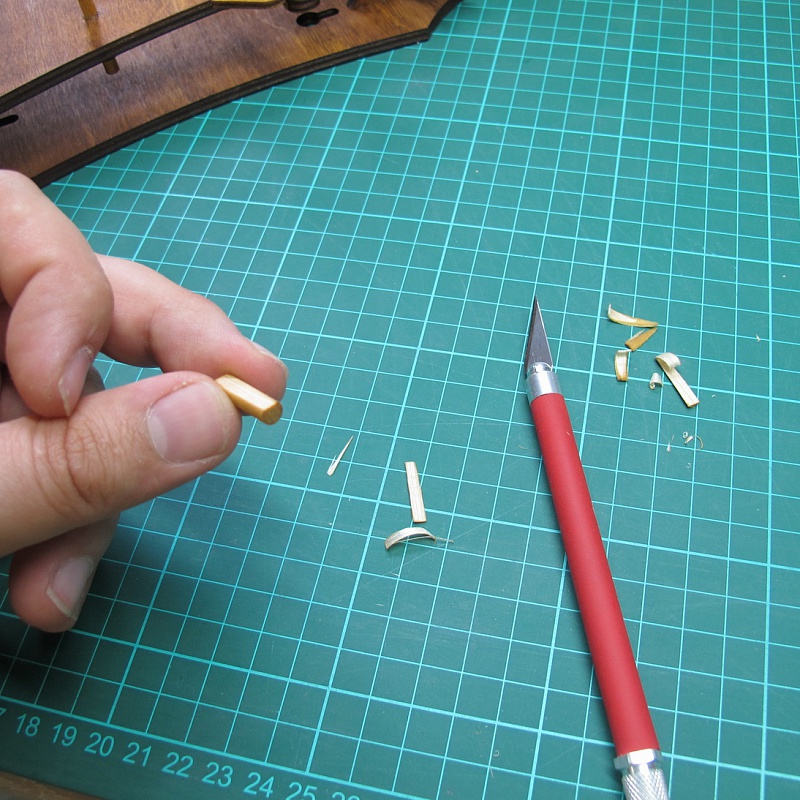

Деревянные оси задуманы толщиной 5 мм. Но на деле они оказались чуть толще, а отверстия под них в основном чуть Уже. Поэтому некоторые оси я слегка обтачивал наждачкой (как ту, что на следующем рисунке). Вложение 982606 Все отверстия проходил сверлом 5 мм. А детали и шестерни, насаживаемые на латунные трубки сверлом 6 мм, но тут как раз усердствовать не стоит, они должны садиться плотно и не должны проворачиваться и скользить. Вложение 982607 Три большие пластины корпуса между собой не склеиваются, а соединяются на шплинты, что впоследствии мне очень пригодилось, т.к. разбирал я эти часы не единожды, но об этом позже. Вложение 982608 Шплинты на своих местах: Вложение 982609 Делай раз (первая партия шестерен): Вложение 982610 Делай два. Вторая партия и деталь маятника. По поводу последней надо иметь в виду, что она должна будет впоследствии передвигаться по круглой палке, на которую будет насажена, т.е. для настройки часов, ее надо двигать вверх/вниз. Поэтому посадка должна быть и не тугой и не свободной. Вложение 982611 Пока всё... |
Цитата:
|
Вложений: 8

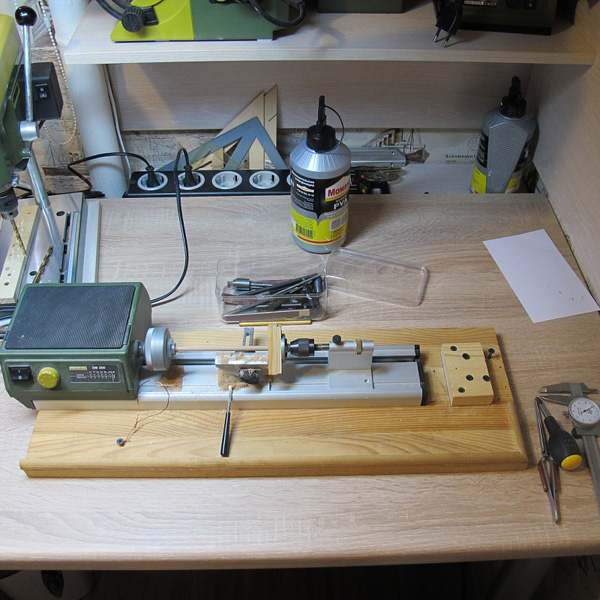

Не обошлось без моих косяков: одну ось пришлось вытачивать самостоятельно, т.к. родную вставил не туда куда нужно и демонтировать ее уже не представлялось возможным. Вытачивал на токарном станке Proxxon DB250. Я грешу на младшего, очень уж активно он меня отвлекал.

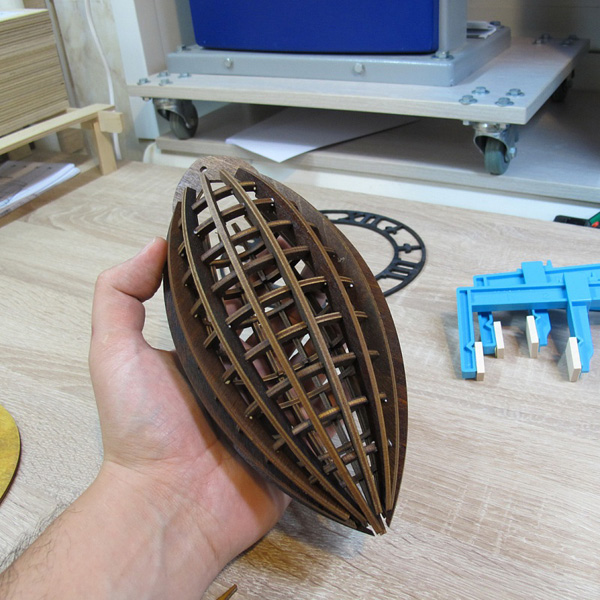

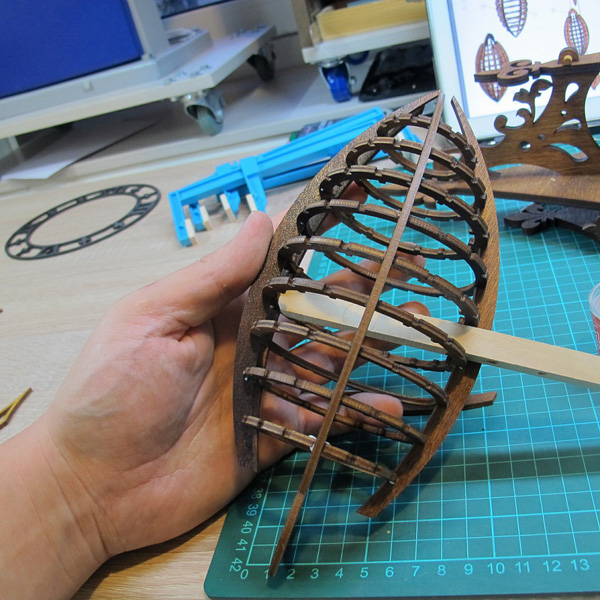

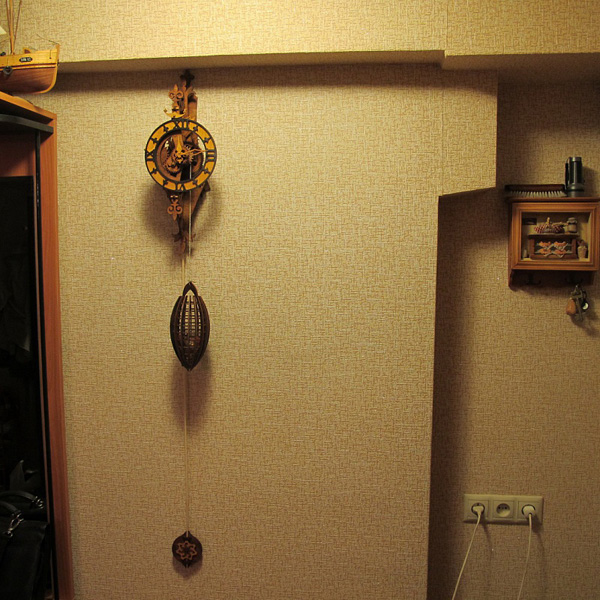

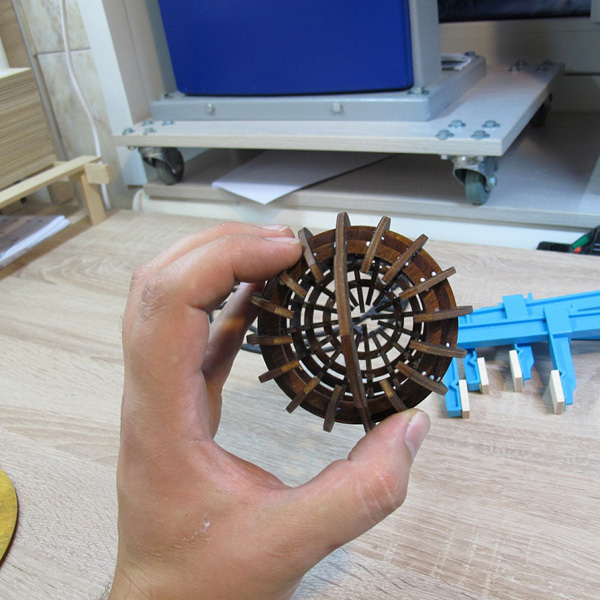

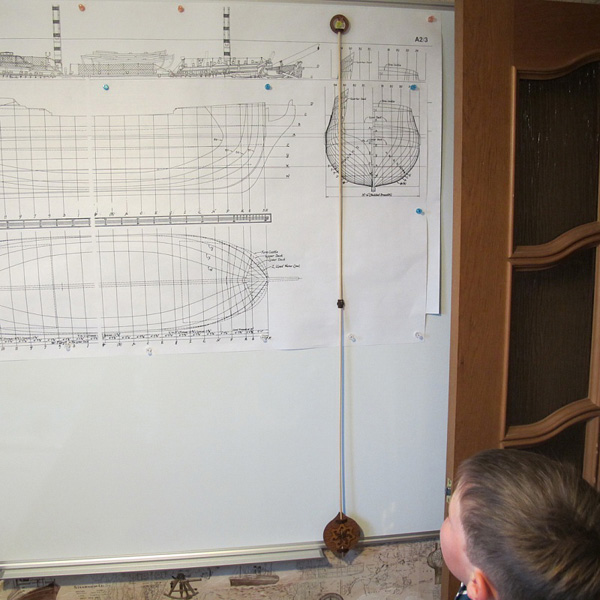

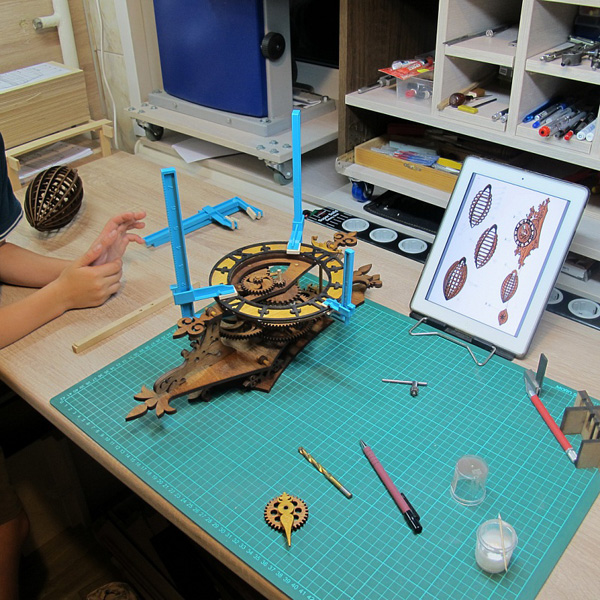

Вложение 1006913 Маятник все мои заценили сразу же. В длину около 120 см. Вложение 1006914 Это деревянная гиря, которую впоследствии предлагается заполнить любым декоративным балластом. Конструкция на вид довольно ажурная, но после склейки становится очень прочной. обратите внимание на то, как я давлю палкой на деталь изнутри. По-другому вставить ее не получается, т.к. в какой-то момент палец внутрь конструкции уже не лезет. Вложение 1006915 Вложение 1006916 Вложение 1006917 Ну и на финишной прямой: Вложение 1006918 Вложение 1006919 Красота, правда? Вложение 1006920 Ну а теперь про эпикфейлы, точнее в единственном числе :) Тикать они у меня поначалу категорически отказались. Причина проста: некоторые оси (та, которую качает маятник и та, на которой закреплены часы) должны очень свободно вращаться в своих осях. Т.е. надо было где-то растачивать отверстия, где-то обтачивать кончики оси. Та же история с шестерней, которая передает вращение на часовую стрелку (но про это я сразу догадался). В целом что больше всего привлекает в наборе - это настоящая игрушка для взрослых. Т.е. процесс сборки реально захватывающий, - даже для немолодого желчного клерка вроде меня). Время неторопливой вдумчивой сборки примерно день. Со всеми перерывами перекурами и высыханием клея. Даже тот результат, что получился у меня очень нравится родным всех возрастов. И это действительно классное украшение интерьера. |
Не плохая забавка-конструктор для взрослых. А с какой точностью они ходят?
|
