ТКЧХ. Что скрывается за этой аббревиатурой?


ТКЧХ. Что скрывается за аббревиатурой? Возможно, что-то техническое, подумаете вы. И связанное с часами. И будете правы.

ТКЧХ - Типичная Китайская Часовая Хрень. С ней я уже много часов поделал. Признаки современной ТКЧХ - Статический вывод на дисплей, микросхема представляет собой платку с залитой каплей. Эта платка планарно сидит на основной плате))).

Еще один признак часов на ТКЧХ - 4 кнопки для установки времени будильника и текущего времени. Называются так: Время, сигнал, часы, минуты. Совсем для блондинок. Дать бы им часики на микросхеме КР1016 ВИ1 - вот повеселились бы они)))

Основная проблема в ТКЧХ - пайки. Шлейфы, идущие от кнопок и дисплея к основной плате постоянно отваливаются, заставляя мастера делать вместо них проводки.

Еще одна фигня в ТКЧХ - перегорает термопредохранитель в трансе. Если его закоротить - все работает без проблем.

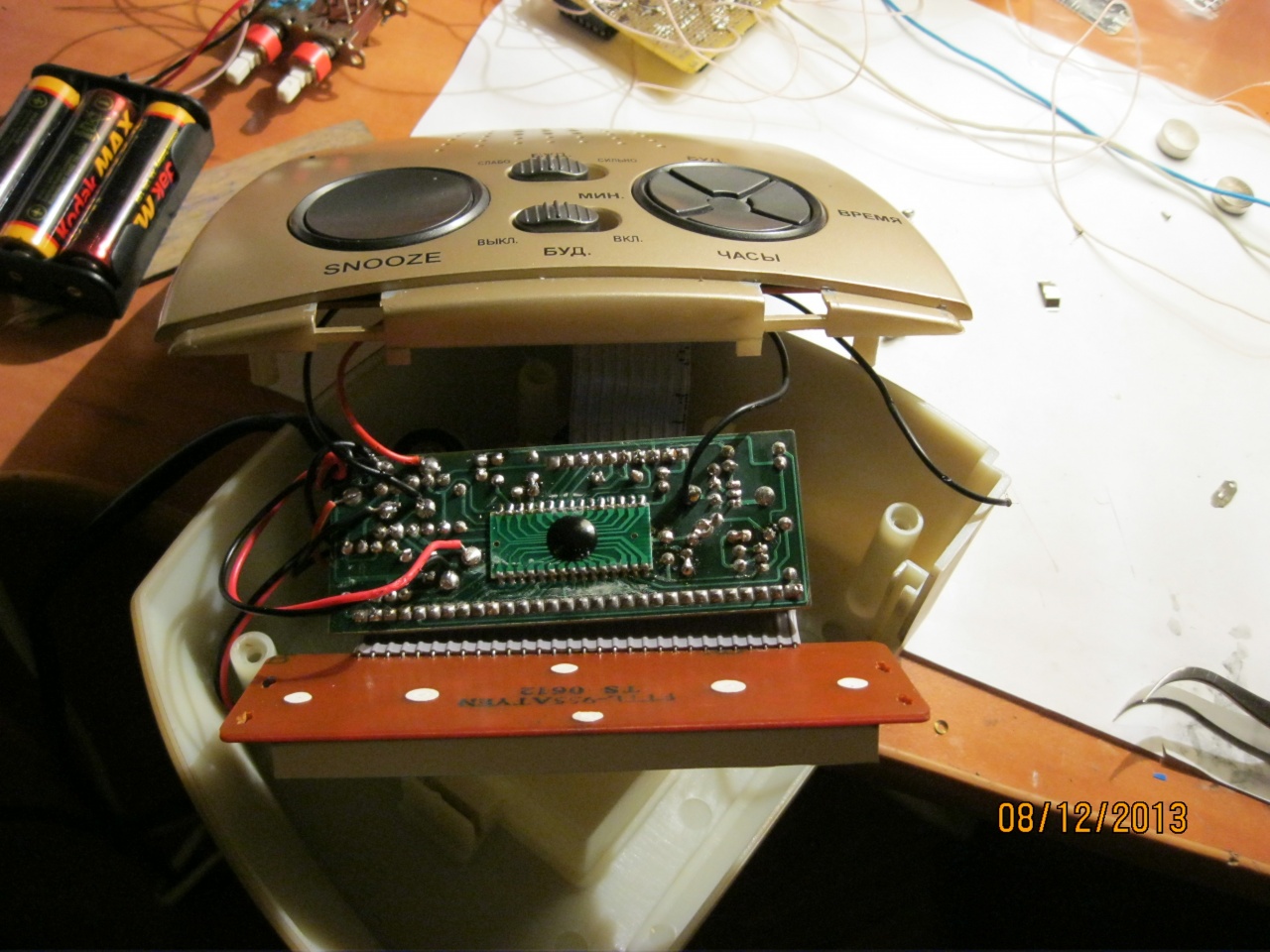

И напоследок, фото объекта.
Вложение 767385

Вложение 767386

Есть другая разновидность ТКЧХ - на микросхеме LM8560 или совместимой с ней. Там еще хуже - нет кварца, тактирование от сети переменного тока 50 или 60 Гц. Достались мне такие - вставил туда платку с ATtiny25, которая генерирует точные 60 Гц из 32768 кварца. Кстати, индикатор у них не статический, а дуплексный с довольно вычурной схемой.
