Восток 2409 - фото процесса сборки
Вложений: 36
несмотря на то, что механизм Восток 2409 знаком большинству форумчан, возможно кому-то тема будет интересна или полезна

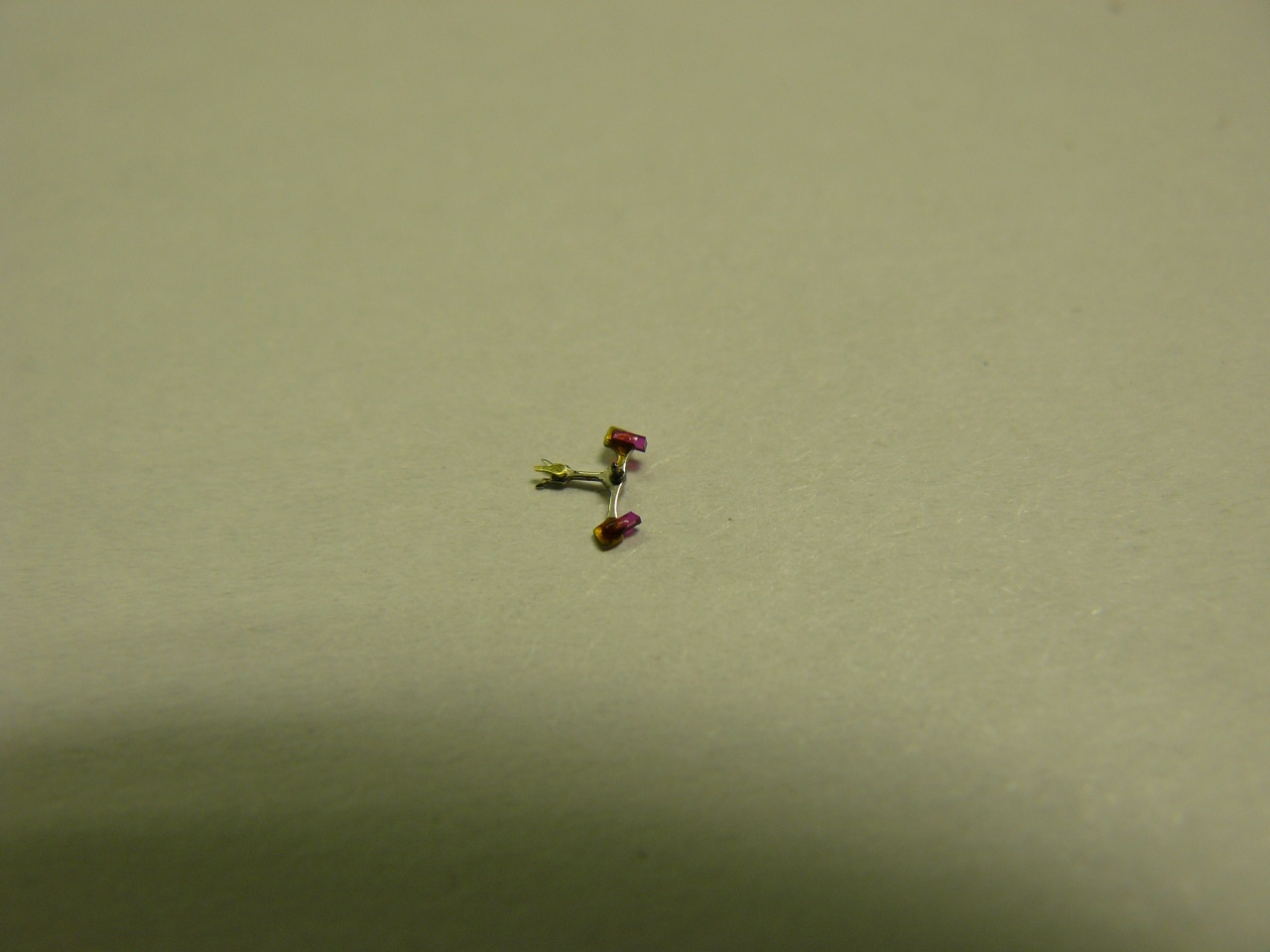

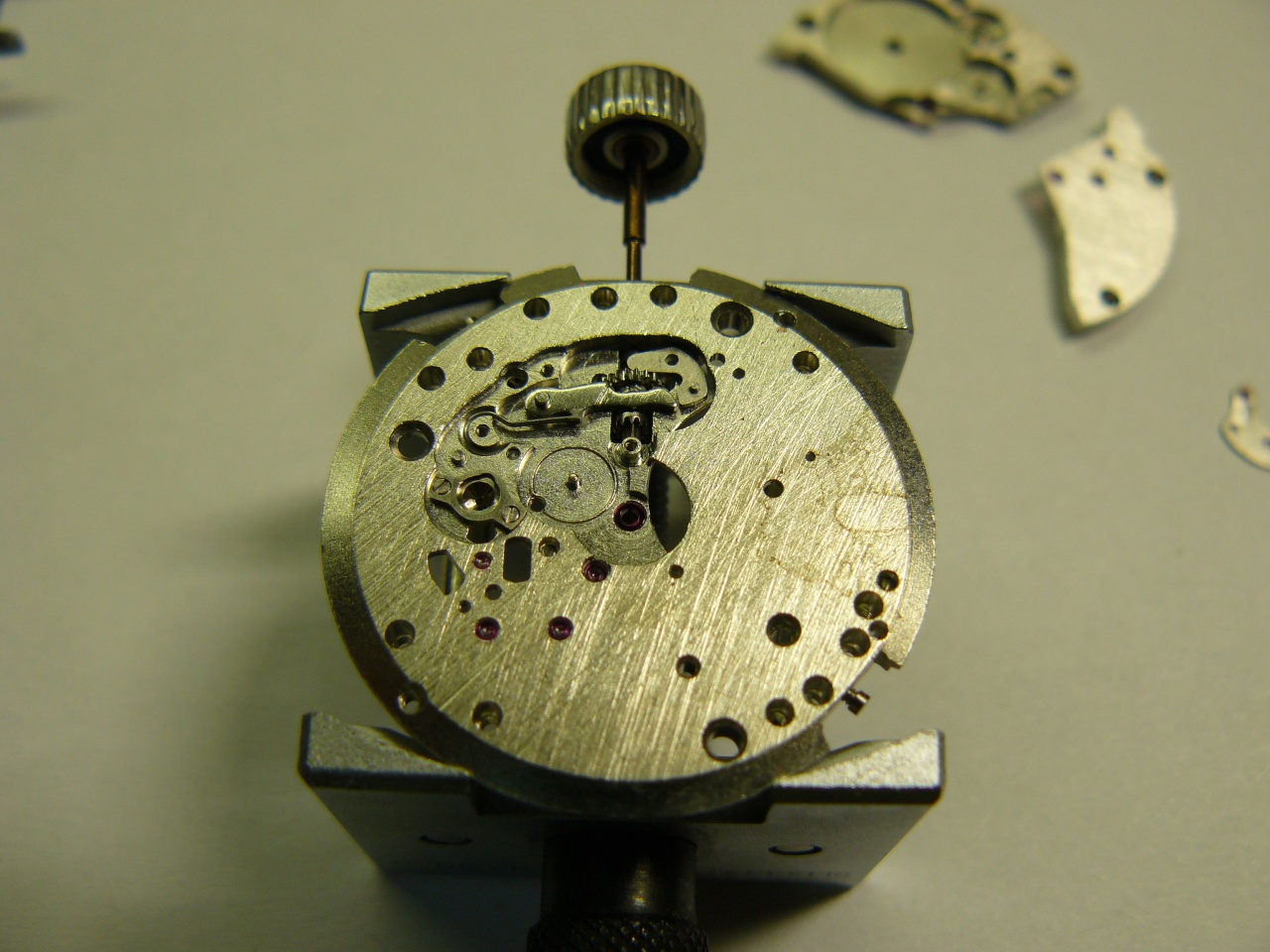

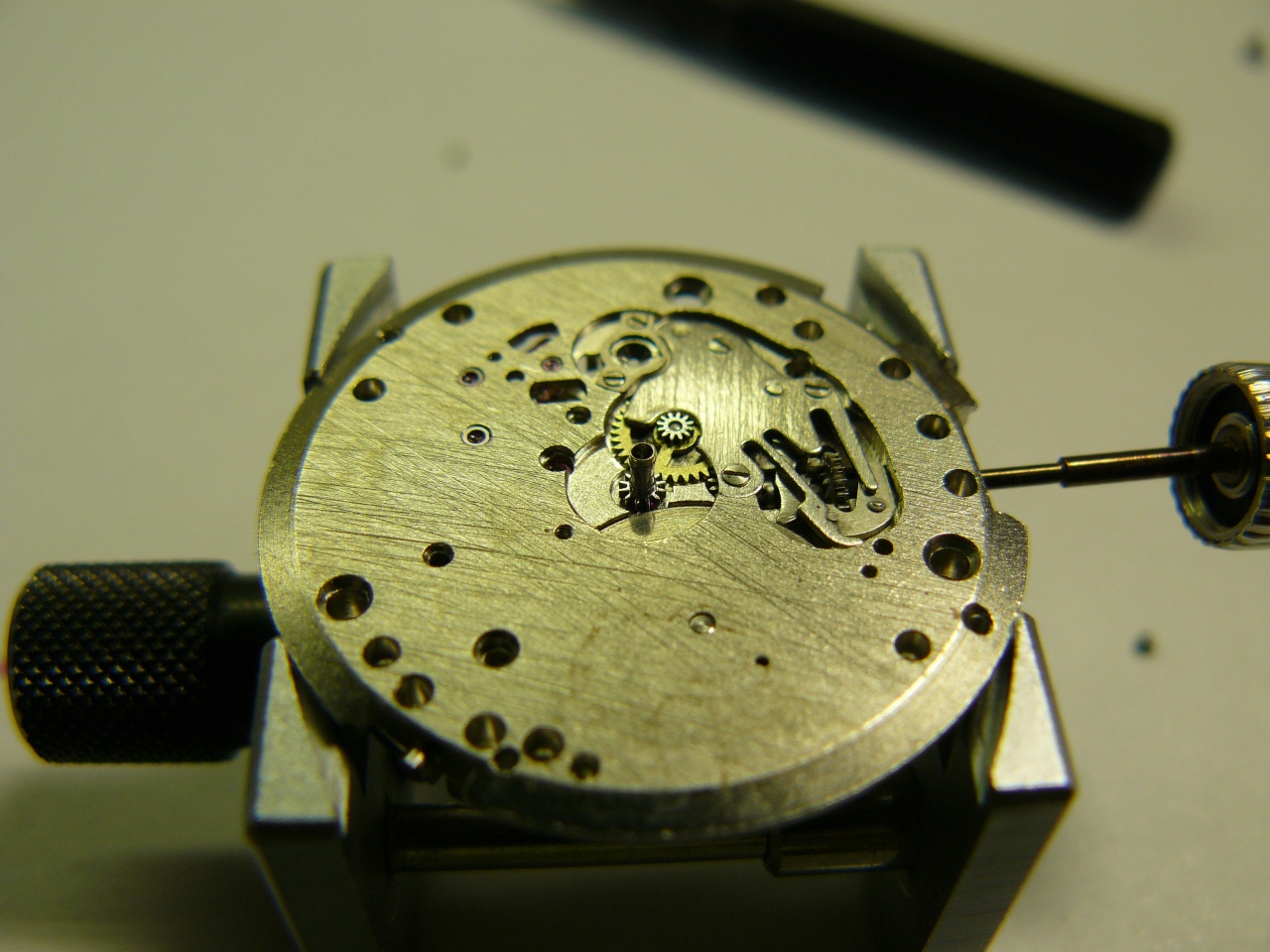

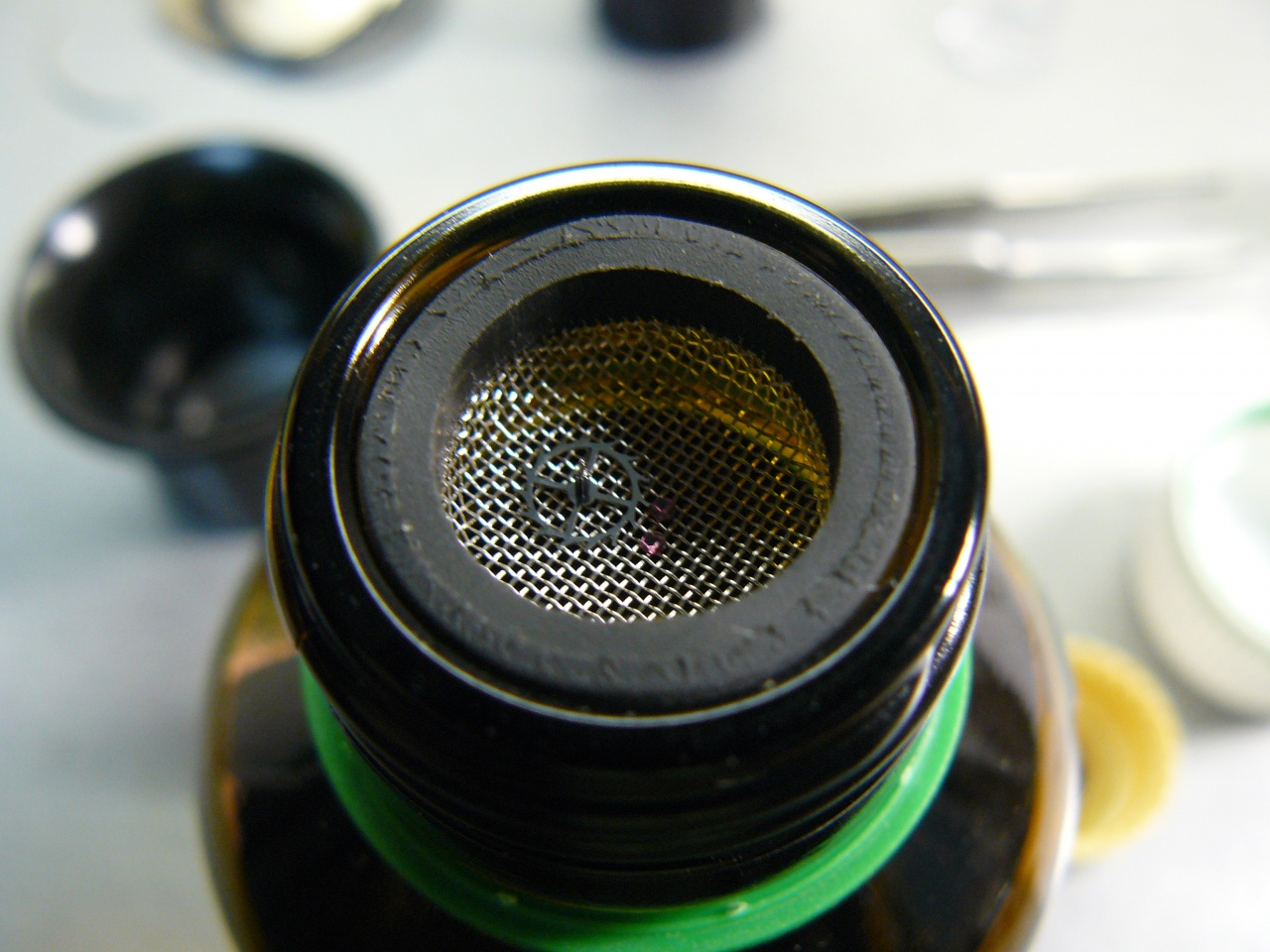

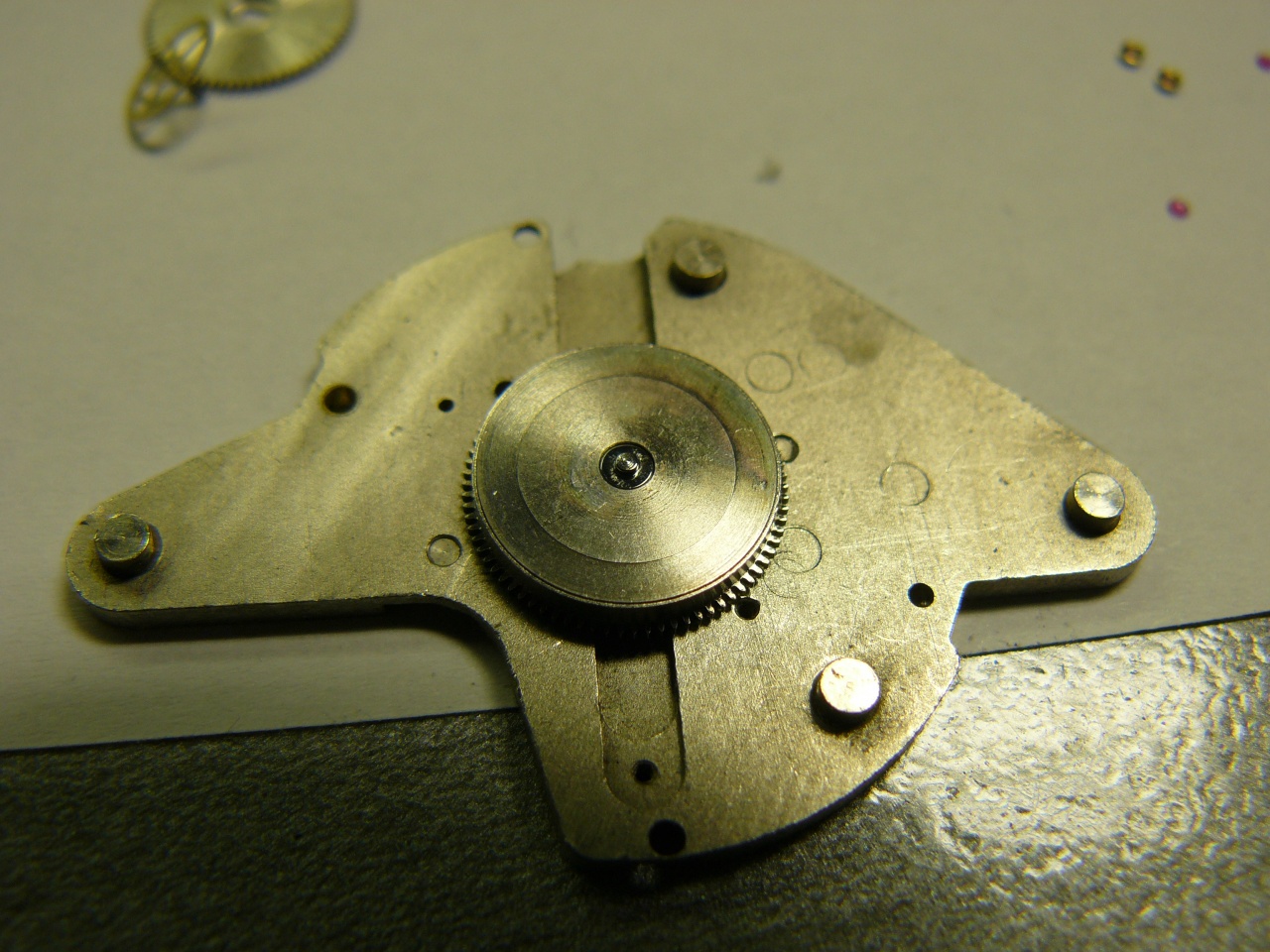

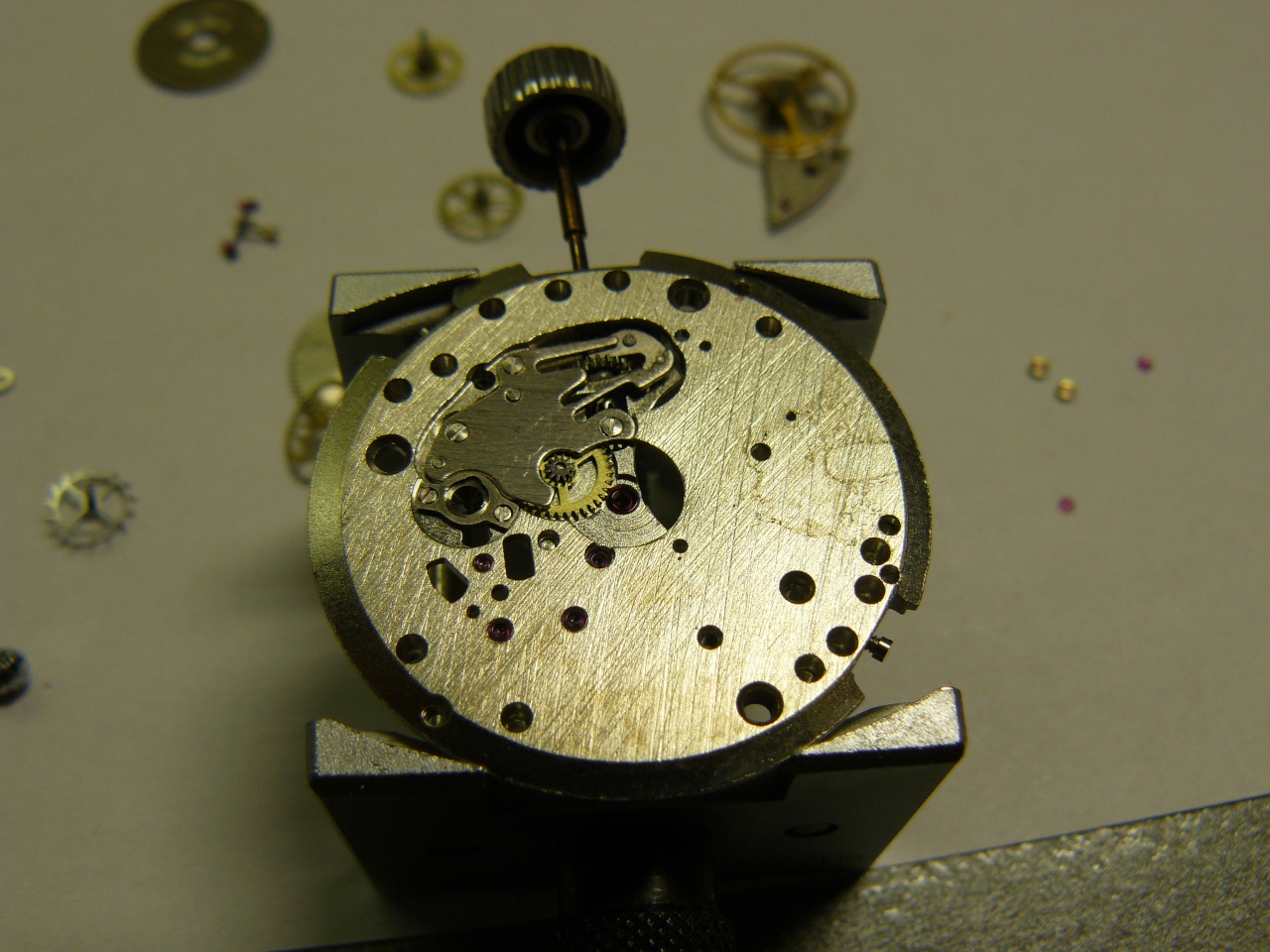

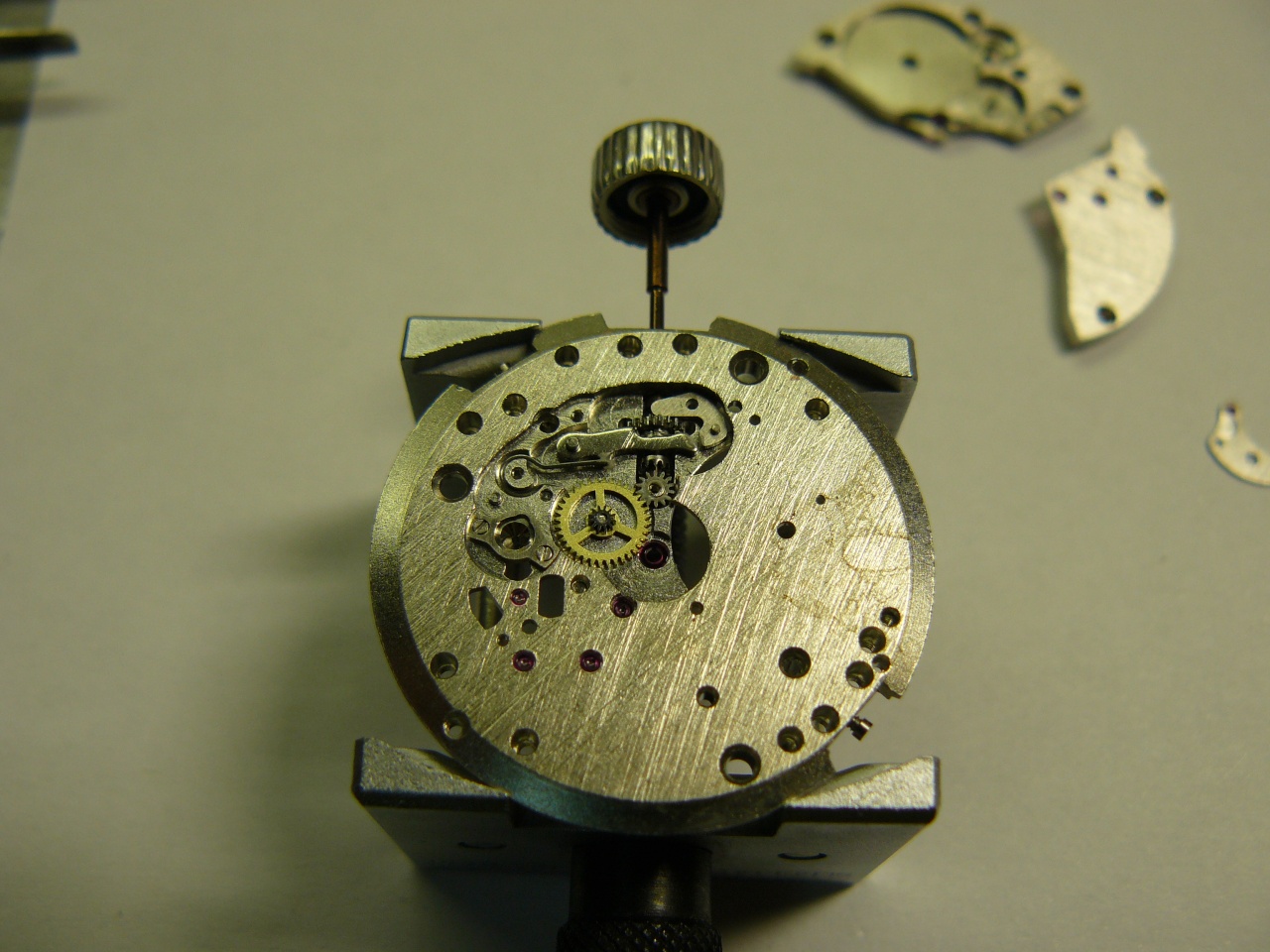

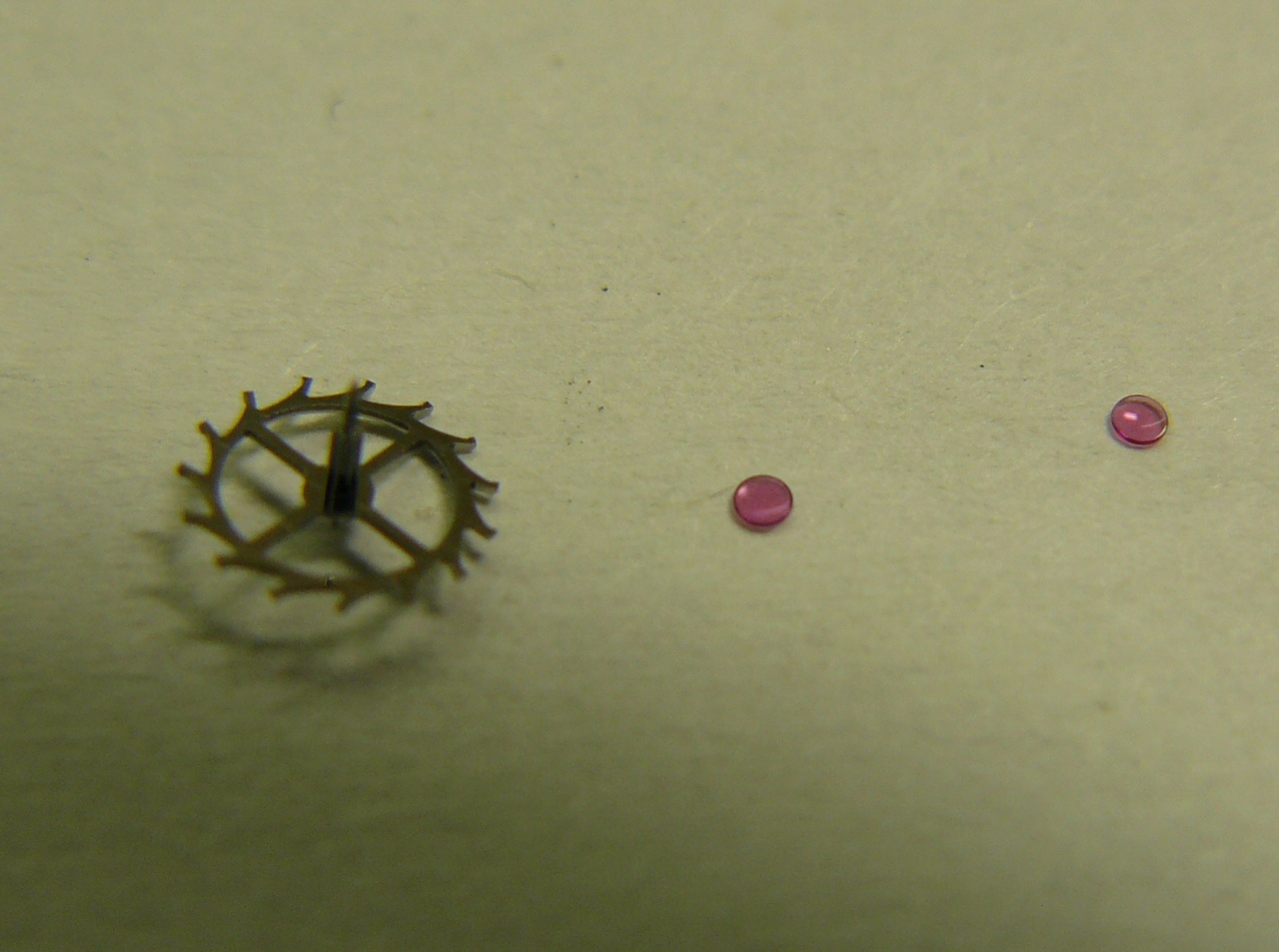

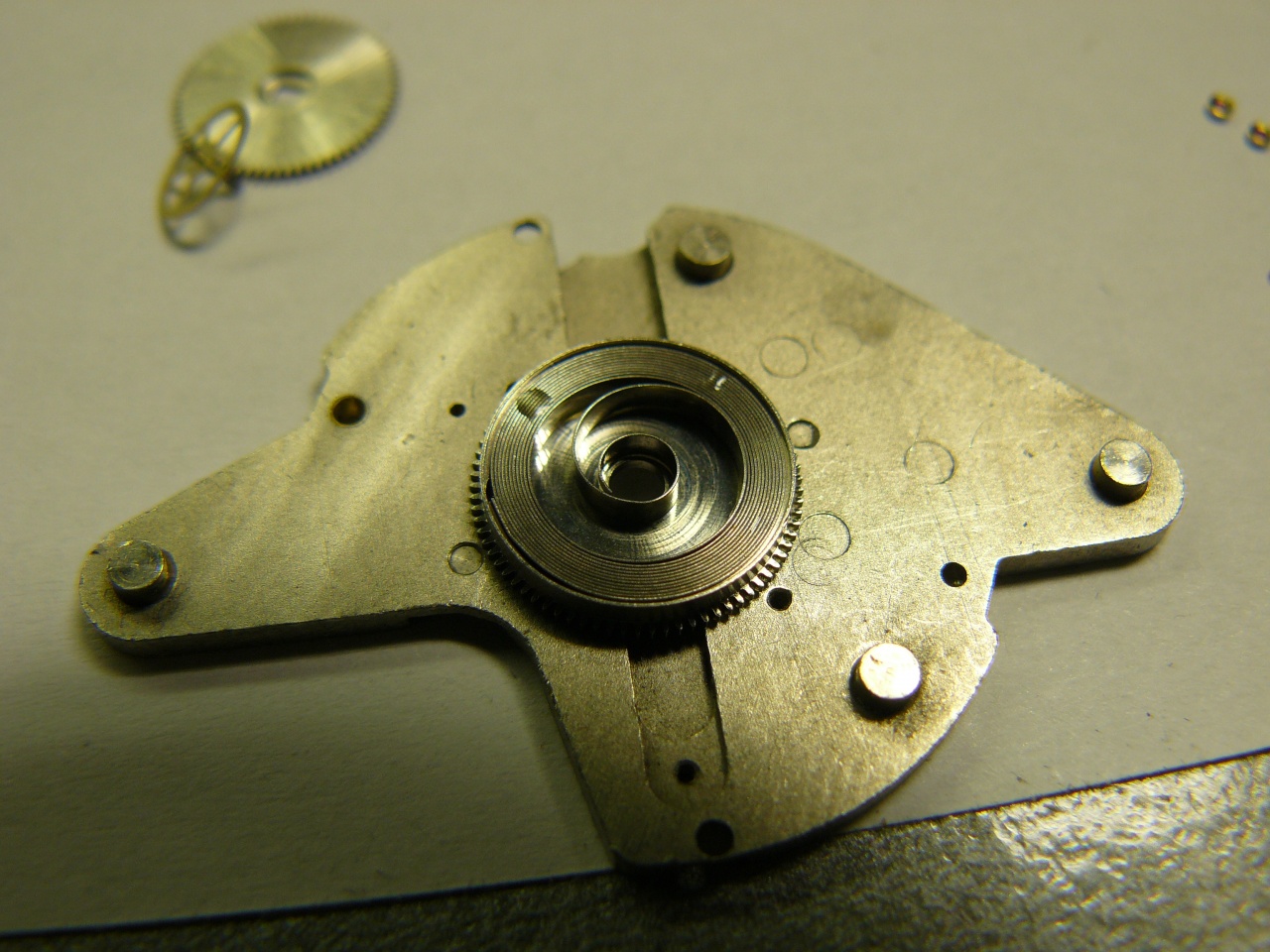

предыстория: в механизм ранее попала вода, и вал барабана намертво приржавел к крышке барабана и платине, крышку и платину удалось отмыть от ржавчины, но незначительные, некритичные для работы следы остались итак, детали механизма, помытые в моющем растворе в ультразвуке и бензине: Вложение 548790 ставим платину на подставку, ставим заводной вал, заводной триб и кулачковую муфту: Вложение 548795 собираем ремонтуар, рычаги ремонтуара смазываем консистентной смазкой: Вложение 548796Вложение 548797Вложение 548798 смазываем пружину и вал барабана, собираем барабан: Вложение 548802Вложение 548803Вложение 548804 переворачиваем платину и ставим барабан: Вложение 548808 далее, нужно покрыть эпиламой анкерное колесо, палеты анкерной вилки и накладные камни бушонов эпилама служит для предотвращения растекания масла по поверхности в местах, где масло плохо удерживается после окунания в эпиламу деталь должна быть просушена струей горячего воздуха Вложение 548809Вложение 548810Вложение 548811Вложение 548812 ставим анкерное, секундное и центральное колеса в платину, цапфы центрального колеса и барабанного вала лучше смазать до установки - так выйдет аккуратнее Вложение 548813Вложение 548814 ставим барабанный мост (заводное колесо было поставлено ранее и смазано консистентной смазкой) Вложение 548815 ставим триб секундной стрелки и промежуточное ангренажное колесо: Вложение 548816Вложение 548817 ставим ангренажный мост: Вложение 548820 ------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН -------- ставим барабанное колесо и собачку: Вложение 548900 оба торца секундного триба смазываем и ставим пружинящую лапку: Вложение 548822Вложение 548823 перед установкой анкерной вилки нужно проверить скат колес - колеса должны вращаться плавно, без заеданий ставим анкерную вилку и её мост: Вложение 548824Вложение 548825 переворачиваем механизм и ставим минутный триб на предварительно смазанную ось центрального колеса: Вложение 548826Вложение 548827 смазка и сборка бушона: Вложение 548828Вложение 548829Вложение 548830Вложение 548831 смазываем палеты анкерной вилки через специальные окна в платине: Вложение 548832 смазываем оставшиеся камневые опоры колес, анкерного и секундного - жидким маслом наподобие moebius 9010, промежуточное, центральное - moebius D5 ставим мост баланса с балансом: Вложение 548843Вложение 548844 заводим пружину и механизм должен начать идти: Вложение 548845 корректируем выкачку и частоту колебаний: Вложение 548846Вложение 548847 продолжение следует |
Спасибо.
|
продолжение
Вложений: 19
в этом конкретном механизме, при тестировании хода в боковых положениях, сильно падала амплитуда и слышалось "шарканье" оси баланса

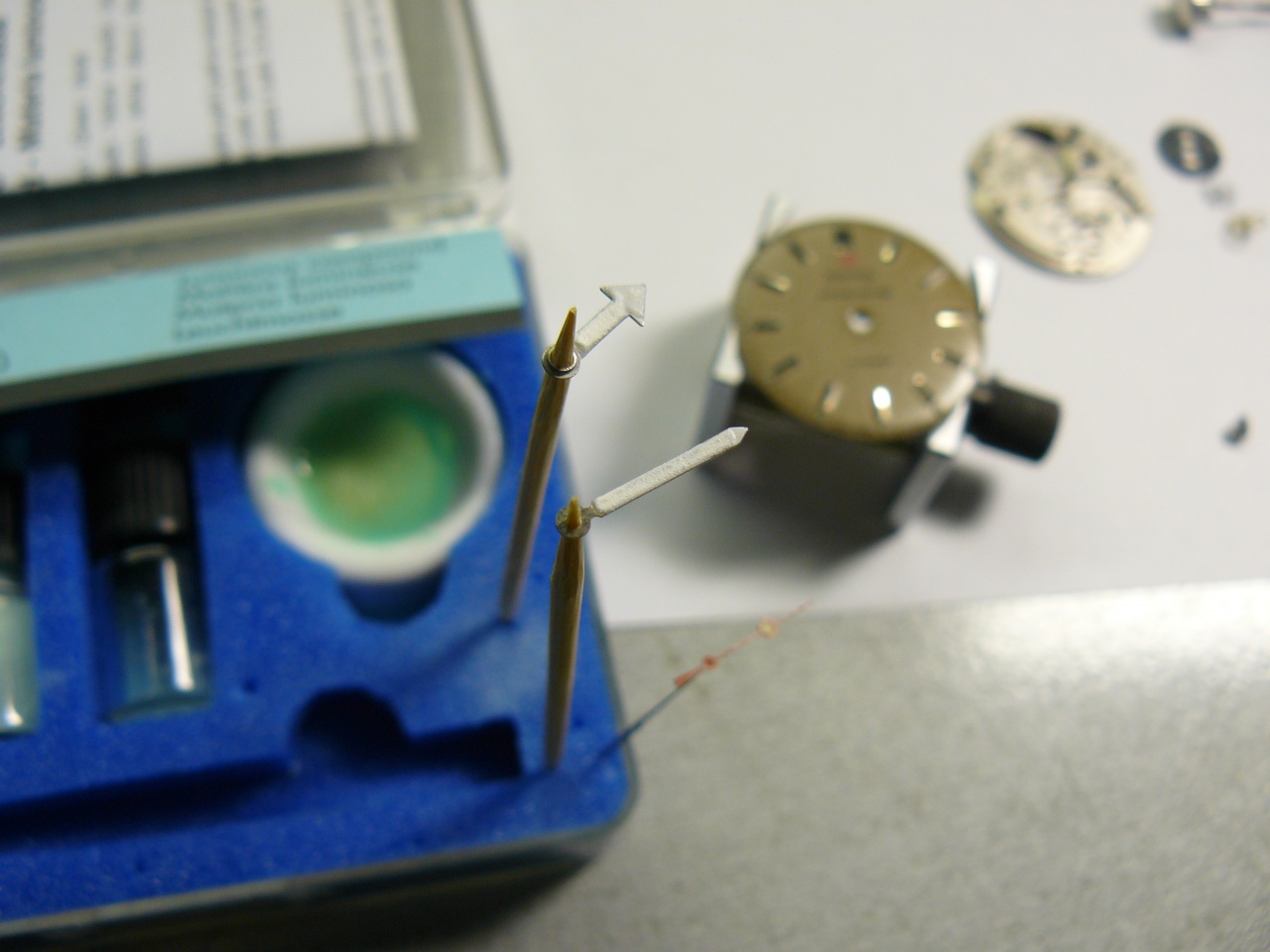

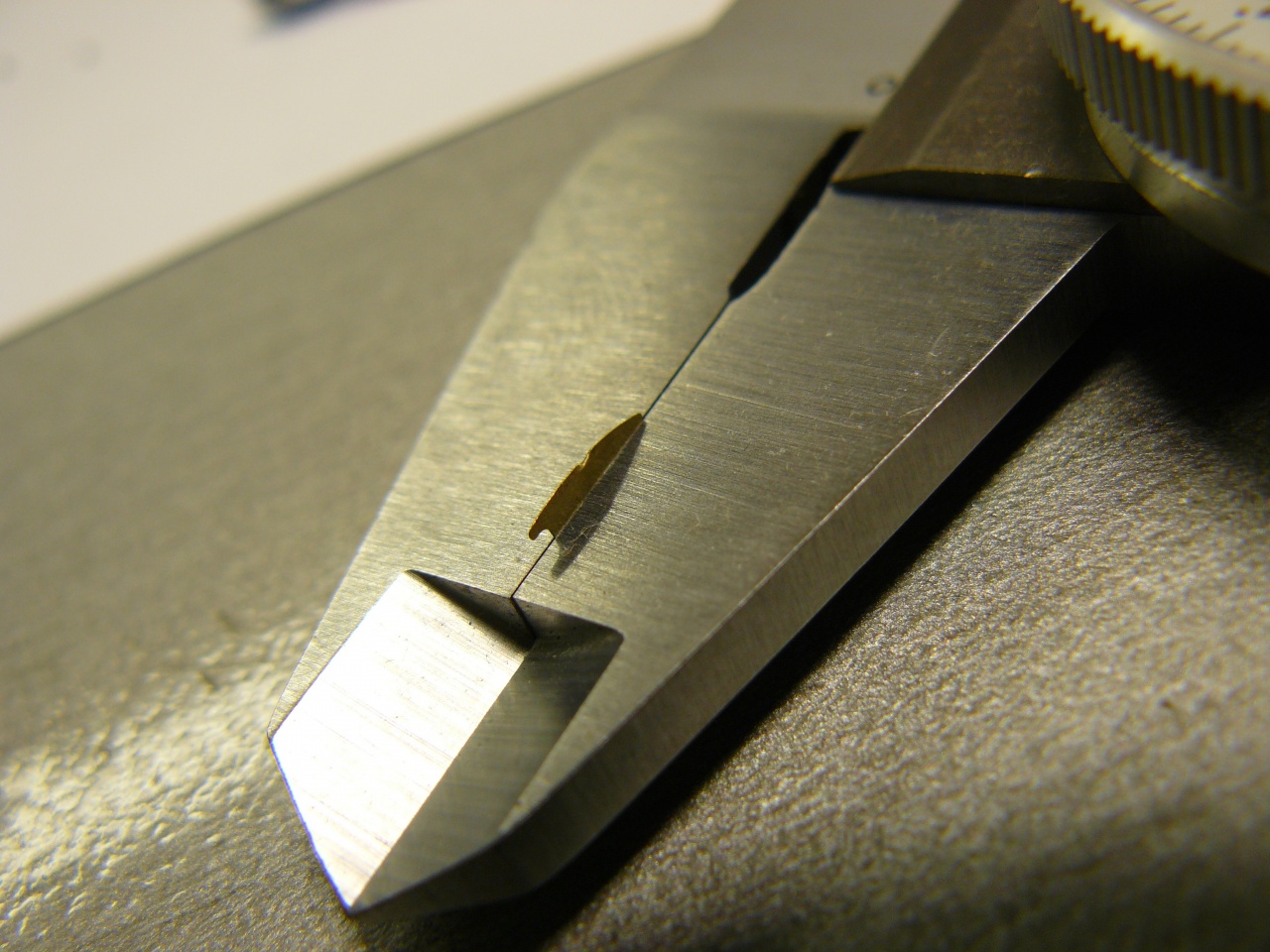

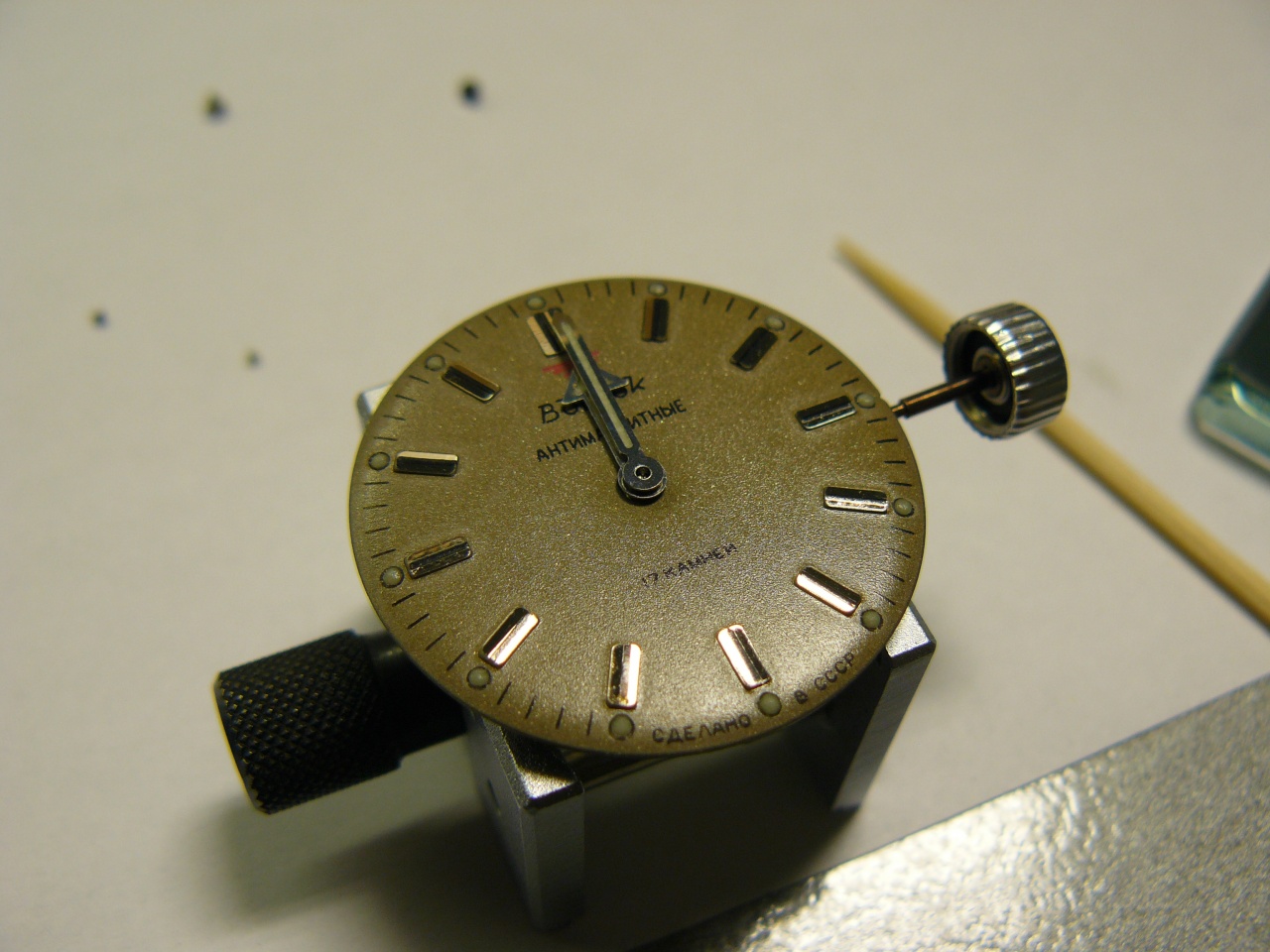

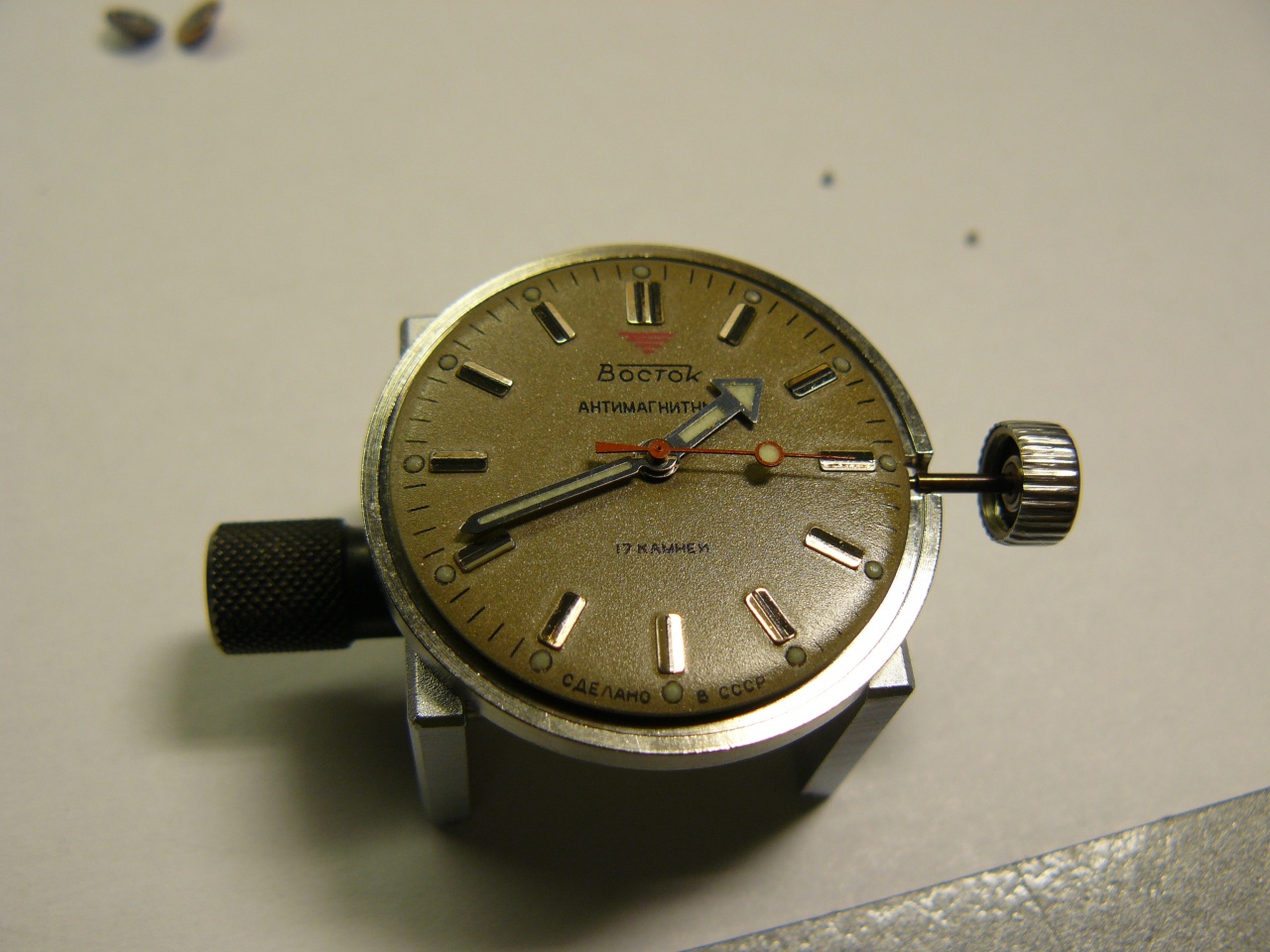

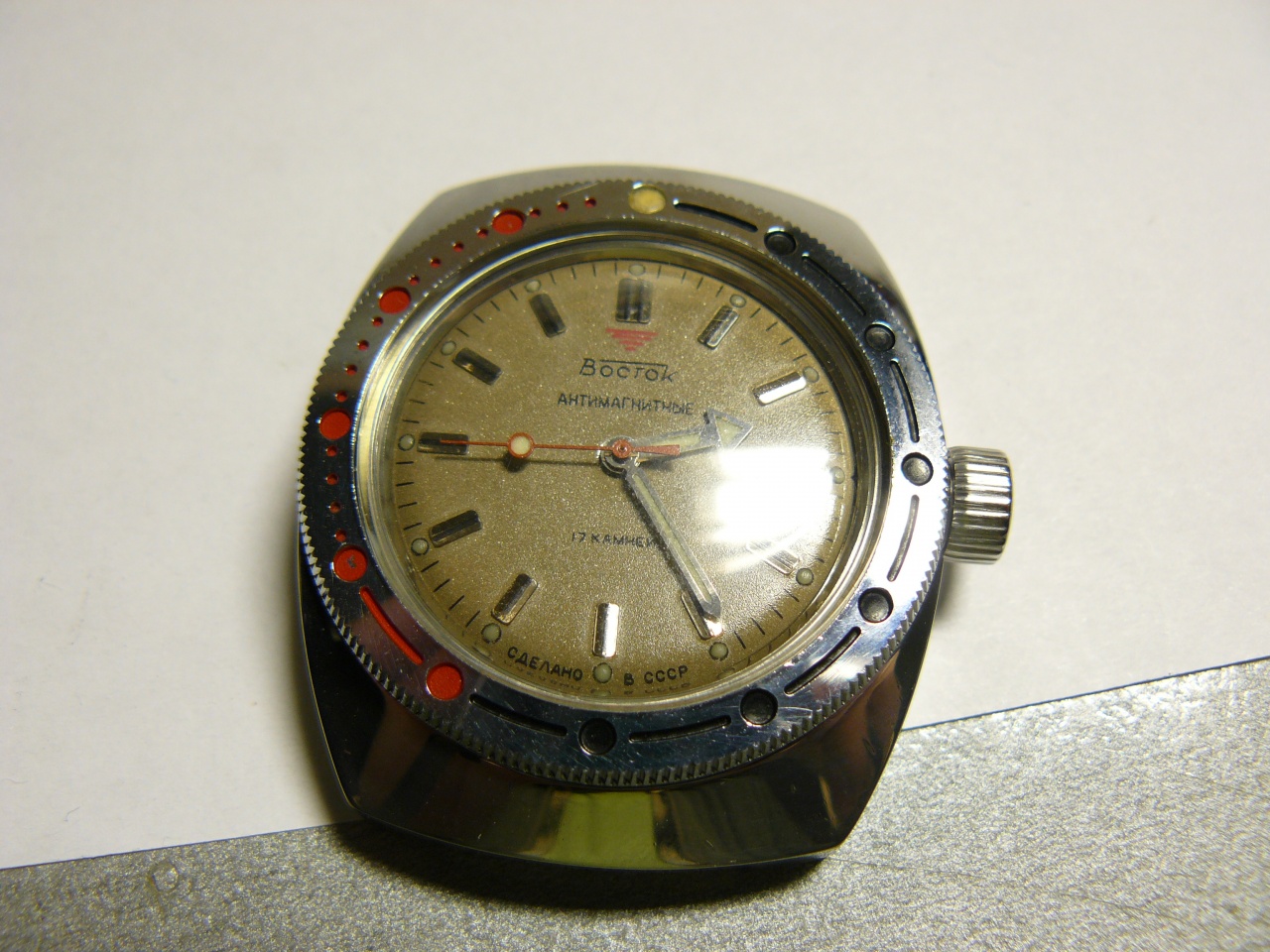

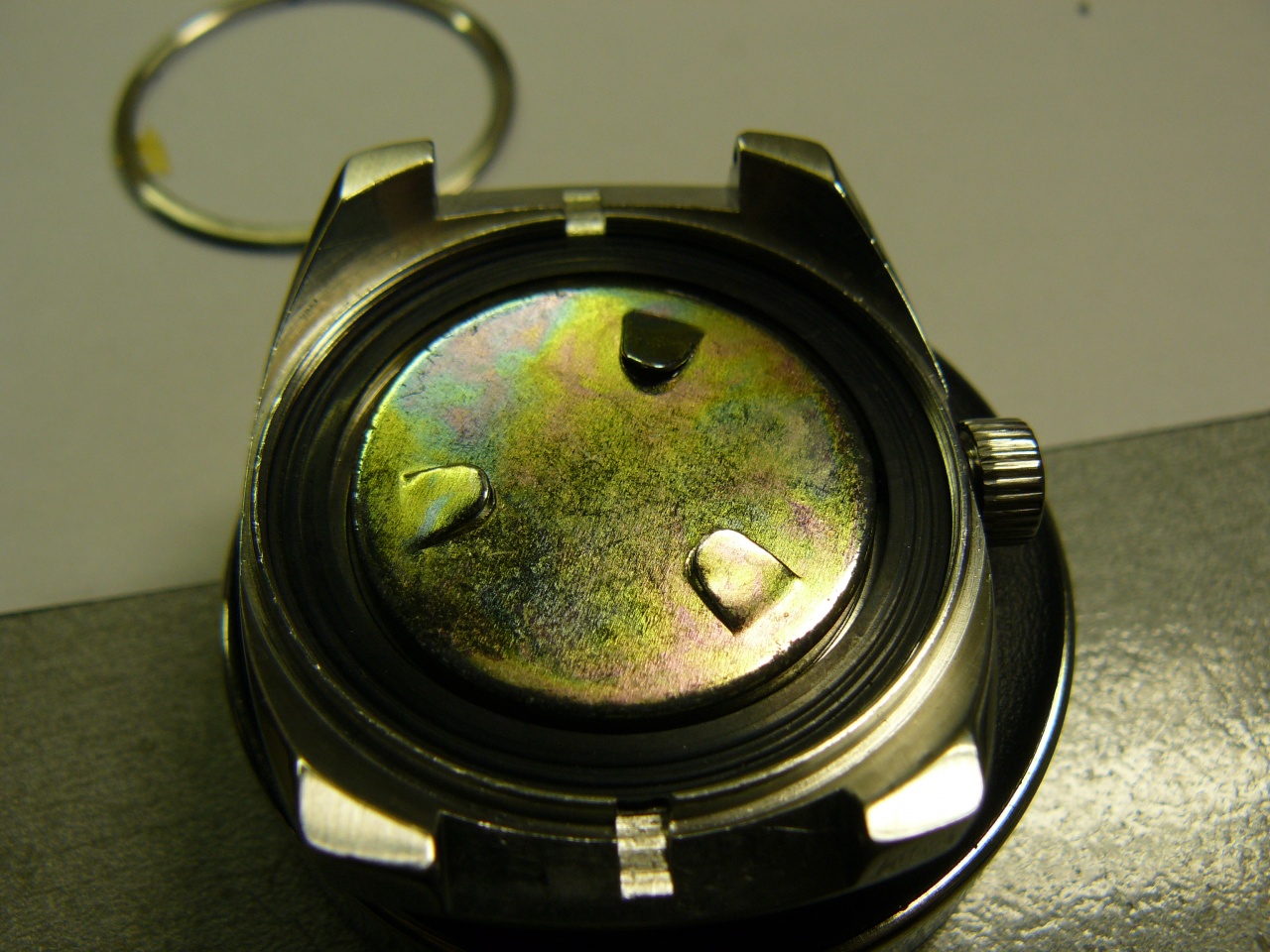

сразу заподозрил завышенный вертикальный люфт оси баланса, проверил - так и есть уменьшить люфт решил с за счет замены латунной прокладки под мостом баланса на аналогичную, но более тонкую родная прокладка - толщина 0,1мм: Вложение 548852 подобрал такую же по форме, но вдвое тоньше: Вложение 548853Вложение 548854 теперь никакого "шарканья" и амплитуда в боковых положениях в норме Вложение 548855Вложение 548856 последний штрих - установка часового колеса с шайбой-фольгой: Вложение 548858 механизм собран тем временем... стрелки заполнены новым светящимся составом: Вложение 548859 белая краска на изнанке стрелок поверх люма - для предотвращения подсвечивания стрелками поверхности циферблата и для небольшого осветления люма с лицевой стороны, т.к. он полупрозрачный Вложение 548863 на циферблате обновлены светящиеся точки: Вложение 548864 теперь приступаем к окончательной сборке часов: ставим циферблат и стрелки: Вложение 548865Вложение 548866 для установки секундной стрелки нужно положить механизм на чистую гладкую поверхность, создав таким образом упор для секундного триба: Вложение 548867 крепим механизм к крепежному кольцу и устанавливаем в корпус Вложение 548870Вложение 548873 ставим металлический кожух для защиты от магнитных полей: Вложение 548874 и закрываем крышку готово: Вложение 548878Вложение 548883Вложение 548884Вложение 548885 |
Большое спасибо за подробный обзор с хорошими фотографиями и описанием вида и очередности работ !
Очень люблю смотреть на процесс разборки - сборки механизма . Отличная работа вызывающая уважение ! |
следующим "пациентом" будет Breguet cal.591, но уже в другой теме...
|
Очень хороший обзор, большое спасибо. Интересует процесс сборки бушона, если вас не затруднит опишите подробней, и что за инструмент для этого вы применяете. Особенно интересует процесс установки пружинки.
|
Пружина элементарно устанавливается с помощью путгольца (игла с рукояткой) и заточенной под 45 градусов зубочистки или лучше более твердой палочки диаметром 2-3 мм. Сначала путгольцем аккуратно вставляется в паз задний кончик пружины, а затем, придерживая пружину палочкой на бушоне спокойно путгольцем заправляете оба кончика пружины. Делать лучше под микроскопом. К сожалению, кроме опыта тут ничего не поможет. Пружинку всегда желательно тянуть, а не толкать. Улетает мгновенно и далеко. Я переношу пружинку и накладной камень с помощью маслодозировки. Детали просто прилипают к остаткам масла, а после установки на место легко отходят. Иногда приходится придерживать их палочкой. С опытом это станет элементарной операцией, намного проще, чем развинчивать мост баланса на часах без инкаблока с накладками на винтах.
|
Интересно. Дмитрий, как говорят, мои Вам респект и уважуха!
|
Цитата:
Не заводские способы. 1 способ. Пинцетом беретесь крепко за один лучик и вставляете два других напротив выемки, потом ставите оставшийся лучик в выемку и поворачиваете иголкой пружинку в бушоне. 2 способ Подбираете не твердую трубку, закрепляете в чем-либо и проворачиваете пружинку по бушону, пока все лучики не попадут по очереди в выемку. http://forum.watch.ru/showpost.php?p...5&postcount=48 (только фото с Радикала вылетели, к сожалению) 2.2 способ Вместо трубки взять зубочистку, обломить кончик, а дальше как способ №2 (вместо зубочистки можно что еще придумать, чтоб опилки не летели) PS я почти всегда использую 1 способ. |
Цитата:
пружинку сначала завожу двумя лапками и поворачиваю с помощью трубки "инструмент" - зубочистка с насаженным на нее кусочком трубки из шпильки для крепления ремешка |
