necit48 13.10.2013 20:20

Как я собрал самопальные часы

http://s017.radikal.ru/i432/1310/43/4d8396395a77t.jpg

Было скучно, заказал дисплей, купил макетку, микрухи... В общем, собрал часы на досуге.

За основу взял вот эту схему http://radio-schemy.ru/sensors-and-i...y-na-zhki.html

Но как выяснилось, схема эта далека от идеала. Во-первых, не работала схема сброса на диоде и резисторе. Сбрасывались не все счетчики, или на индикаторе появлялась хрень. Пришлось подпаять к176ла7 чтобы сброс нормально работал. Потом узнал, что паразитной засветки на статическом жки быть не должно вообще. Вместо сумматора на диоде собрал сумматор на элементе Или-не. Все заработало... Осталось подобрать к часам корпус...

В общем, к чему я это все веду. У меня есть еще один такой же индикатор как на фото. Хотелось бы собрать что-нибудь по функциональнее, чем просто часы и минуты. Что посоветуете?
Как работает логика - понимаю, с микроконтроллерами знаком, но понаслышке. Разве что в универе год назад MCS-51 изучал ознакомительно...

siealex 13.10.2013 20:46

51 морально устаревшая вещь, сейчас надо браться за STM8 или MSP430, на худой конец AVR - у него потребление побольше. А если логика - флаг в руки, только чипы надо брать из современной 40хх серии - судя по даташитам, они экономичнее 176.

necit48 13.10.2013 20:51

Цитата:

51 морально устаревшая вещь
Дык реформа образования((( А потом удивляются, что молодые специалисты не знают как word запустить... (((

siealex 14.10.2013 09:52

А что, им преподают Лексикон с Чи-Райтером?

piroman99 14.10.2013 14:33

Согласен с sialex - делай на MK
На stm8l - взять, например discovery, на ней же и отлаживать, ей же и программировать.
Или msp430 с LCD контроллером - программировать можно лаунчпадом или программатором хроноса.
И да, надо помнить C++

И кста, выложил бы уже правильную схему :)

necit48 14.10.2013 15:13

Вложений: 1
Цитата:

И кста, выложил бы уже правильную схему
Все так же, как и оригинале. Только вместо Vd1 и R3 стоит сумматор на элементе 2 ИЛИ-НЕ. Вместо Vd2 и R8 - микросхема К176ЛА7. В ней использовано 2 ключа, один используется как элемент "И-НЕ", другой - Как элемент "НЕ". Кнопки типа П2К без фиксации. В Отжатом состоянии счетный вход единиц минут соединен с минутным импульсом, в нажатом - с выходом 2 герца. С часами аналогично.

Только в чем в убунту схему-то нарисовать? Может посоветуете прогу какую-нибудь?

Дисплей статический, как его подключить микроконтроллеру? Нужны еще регистры... Или что то в этом роде...

------- ДОБАВЛЕНО ЧЕРЕЗ 22 МИН --------

Кстати...

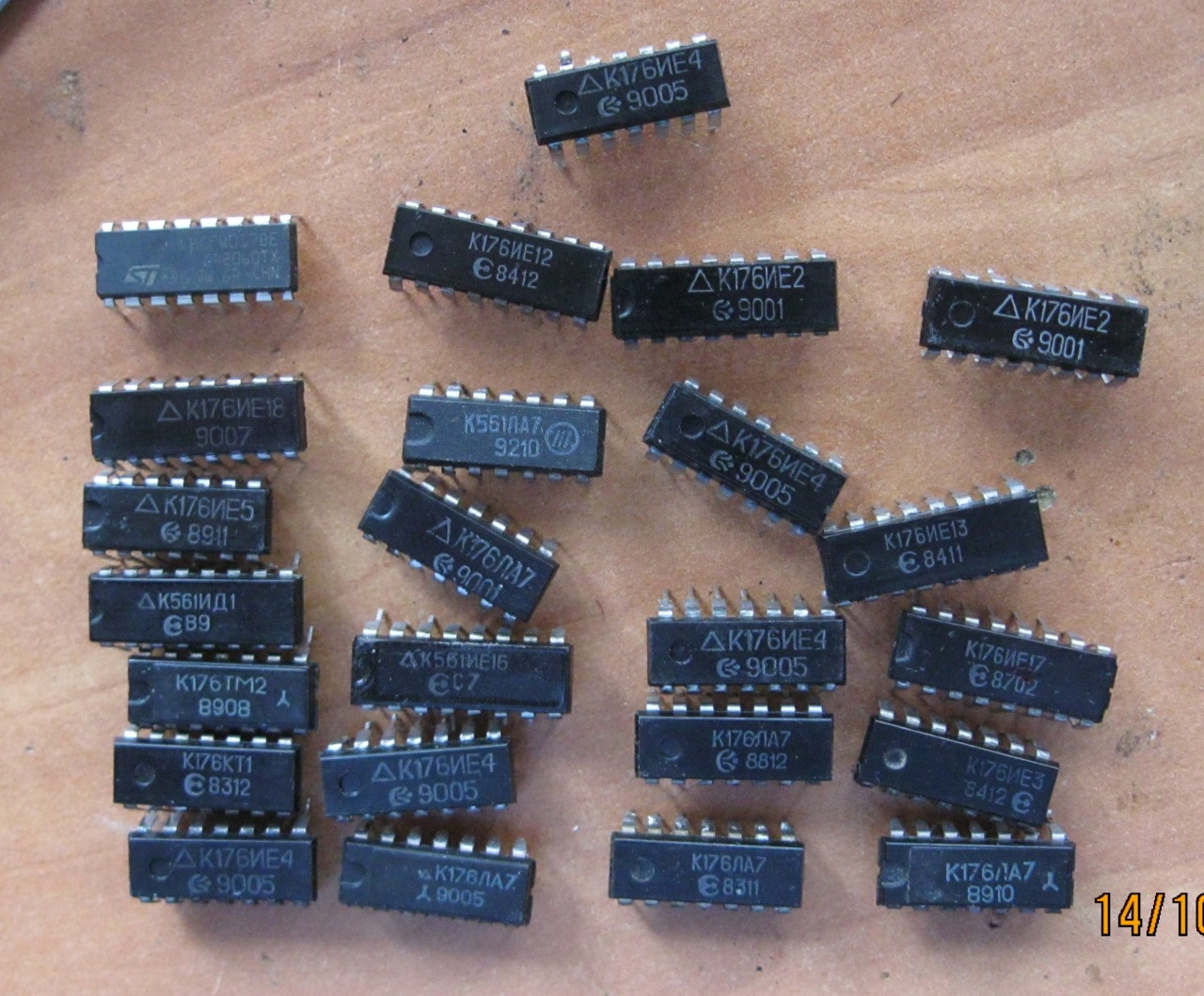

Вложение 541506

siealex 14.10.2013 15:20

Цитата:

Дисплей статический, как его подключить микроконтроллеру? Нужны еще регистры... Или что то в этом роде...
Или мега с 6..8 портами по 8 ног :D

piroman99 14.10.2013 20:29

MSP430x4xx поддерживает статические ЖКИ
Так что, нет проблем подключить напрямую.

Я вообще считал, что статические ЖКИ вымерли еще в восьмидесятых прошлого века. Ан нет, нужны еще.

По поводу рисования схем в Linux - Тема на LOR

siealex 17.10.2013 13:07

Цитата:

Я вообще считал, что статические ЖКИ вымерли еще в восьмидесятых прошлого века. Ан нет, нужны еще.
29367 выпускались до 2010 года. А ЖКИ там как раз статический.
Зы, попадалась в нете схема, которая позволяет с обычного микроконтроллера управлять дисплеем с мультиплексом 2.

necit48 17.10.2013 13:49

кстати в космодроме в харькове есть статические дисплеи на 8 разрядов. Прикиньте сколько там ног )))
