Вопрос по Orient калибр HE721


Уважаемые форумчане, подскажите как устроен механизм перевода стрелок и даты в калибре HE721. Может кто подскажет где найти Техническое описание указанного калибра.

Дополнительная информация о часах

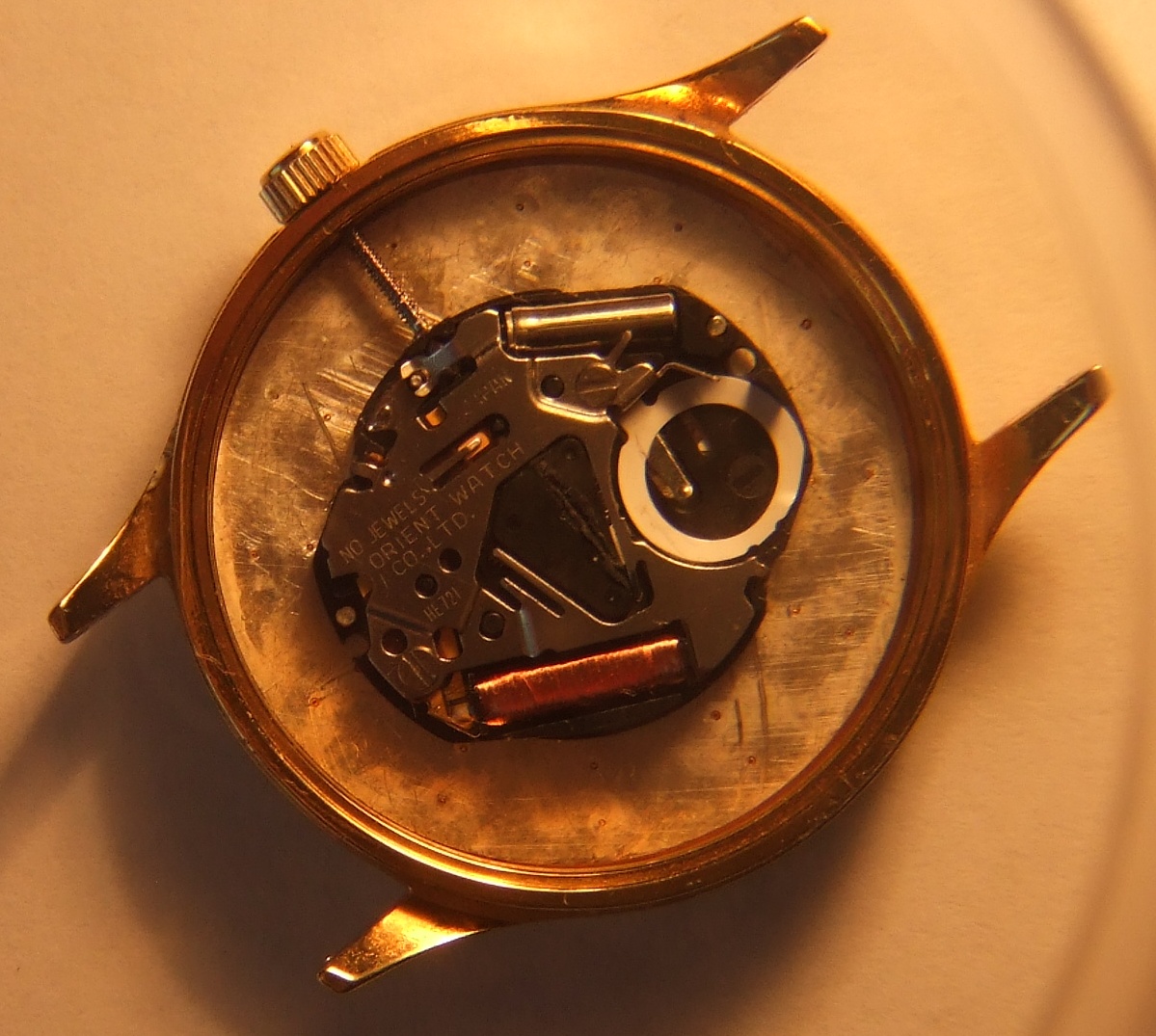

Модель часов Orient LSZ3N002C0 судя по надписи на механизме ORIENT WATCH Co LTD HE721 JAPAN.
Вложение 468146

Вложение 468147

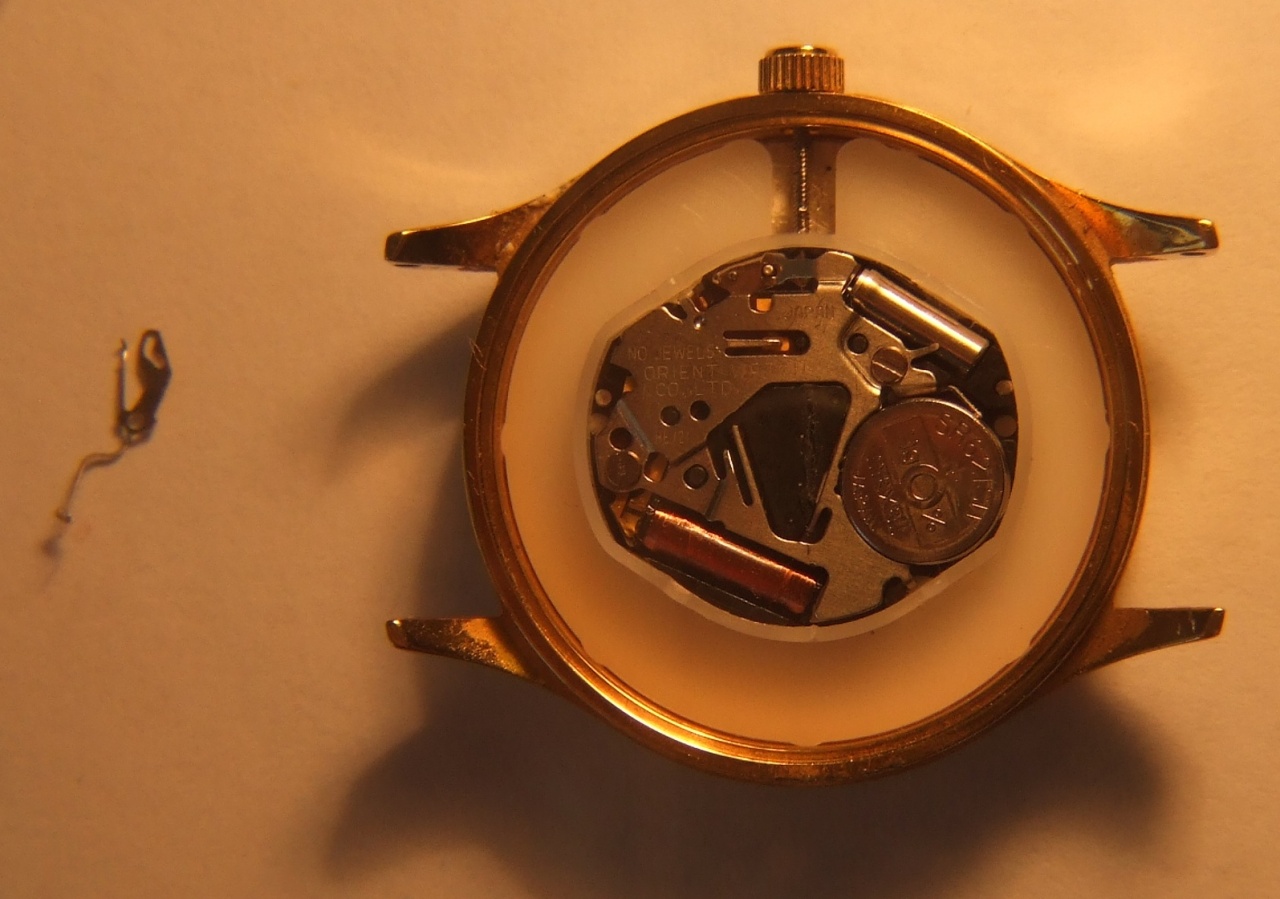

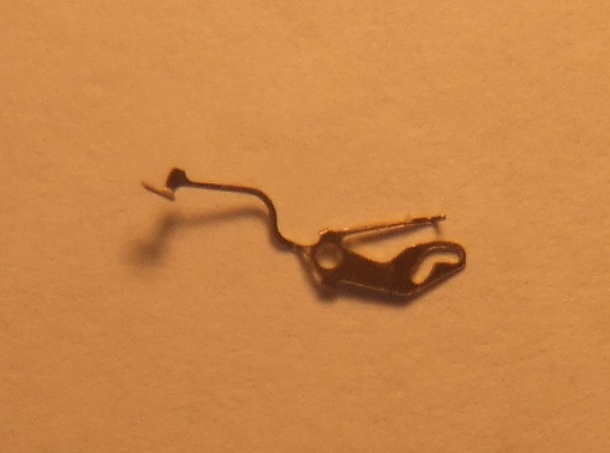

После неудачной разборки часов осталась лишняя деталь (на фото) :confused:

Вложение 468148

Подскажите пожалуйста, мастера-знатоки, как правильно установить деталь. Часы на ходу, стрелки не переводятся.

Этот рычаг прижимает переводной, также стопорит колеса.

Во вложении схема на этот калибр.

Спасибо, сейчас попробую собрать. О результате сообщу.

Часы собрал, оказалось все просто и изящно :).
Часы ходят, при вытягивании заводной головки в пол.2 ход останавливается, в пол.1 календарь переводится.

К сожалению, на этом проблемы не кончились, перевод стрелок так и не работает как положено. Переводится только часовая стрелка. Минутная как-то странно дергается повернется на 10-20 град. и стоит.
Перебрал механизм несколько раз, вроде все собрано по инструкции, детали все внешне целые, деформаций и дефектов нет.

Подскажите, в чем может быть причина неисправности и как ее устранить?

смотрите трибы со стороны циферблата

На что надо обратить внимание?

Если судить по монтажной схеме механизма http://forum.watch.ru/attachment.php...2&d=1371982741 там только одна колесная пара часовое колесо и колесо управления индикатором даты. В моем случае перевод даты работает нормально.

Если вырвали минутник из фрикционного (центрального) колеса, то тогда и перевод должен быть очень легким, это так?
Код детали 11800056.

Извините, не понял вопрос (еще не выучил проф терминологию :confused:)?

Стрелки снимал, центральное колесо (11800056) выпало при перевороте механизма.

Когда часовая стрелка переводится при вращении переводного вала (911-HE7999) слышно звук типа трещотки минутная при этом стоит на месте.

Центральное колесо (11800056) состоит из двух деталей, одна из которых, с небольшим усилием проворачивается в другой. Если это колесо так и осталось двойное, а не разобралось на две половинки, то вопрос снимается.

У вас скорей всего, сломано минутное колесо (41600051), на таких калибрах это частая причина.
Это колесо одной стороной крутит часовое колесо, а другой центральное. Вот и получается, что до центрального оно не достает.
Надо разбирать и смотреть.

PS попробовал объяснить без терминологии:)
