Не работают кнопки Электроника 5 30351


Вложение 213470

Вложение 213471
Собрал вот такой вот модуль. Счет времени идет. Но как сделать так, чтобы работали кнопки я не знаю. По идее, чтобы какая-либо кнопка сработала, нужно ее контакт замкнуть на плюс питания, да? (кроме подсветки, она в этой модели работает по-другому). Если я не прав - пожалуйста поправьте.

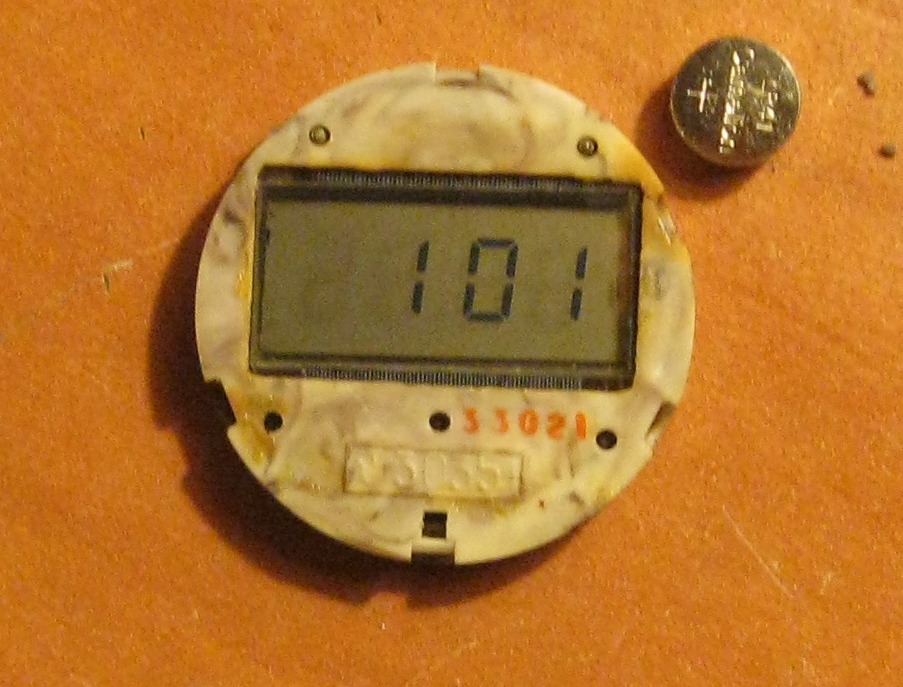

Подробнее о неисправности. Поэкспериментировав с кнопками, я обнаружил следующее. При замыкании на плюс питания кнопки, которая вызывает месяц и число, происходит сброс часов, то есть если до нажатия было, например, 1:05, то становится 1:01. При нажатии на кнопку коррекции (нижнюю правую, если часы лежат таблом вверх) не происходит ничего. Хоть в корпусе, хоть при замыкании пинцетом.

Иногда как-то получалось сделать, что при нажатии на нижнюю кнопку, часы переходили в режим установки часов. Но при попытке установить часы верхней кнопкой - происходит сброс в 1:01.

Что можете сказать, уважаемые форумчане? А случайно нет "сервис-мануала" для конкретно этих часов и для других советских электронных?

пластинка от батарейки . на крышку должна замыкать . масса

necit48

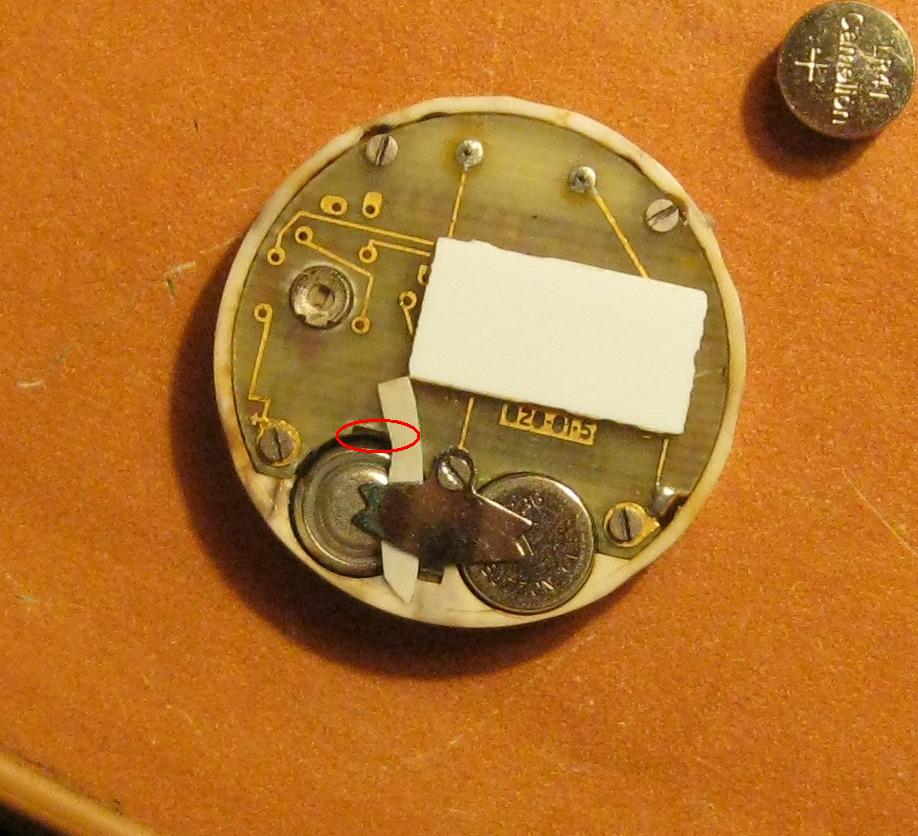

1. У Вас не хватает металлического контакта на заднюю крышку (это и есть корпус). На фото это место обведено красным. Выполнен также, как и на 30350, только меньше размером.
Можно сделать из чего-нибудь подходящего по размеру (например, использовать контакт от переключателей П2К).
Вложение 213500

2. Если плата чистая (нет налёта, окислов и т.д.), Вы замыкаете кнопки именно на "корпусной" контакт, а часы ведут себя также, вышла из строя микросхема часов. И ничего Вы с этим уже не сделаете.

Контакт надо подключать не на среднюю точку, а на плюс левой батарейки. Иначе не хватит напряжения для срабатывания схемы.

Я так и делаю. Плюс левой батарейки - ведь и есть плюс питания. Сегодня выяснилось вот что. Измерил напряжение на контактах кнопок относительно плюса питания. На той кнопке, которая вызывает сброс вместо месяца и числа - напряжение где-то 2,5 В. На нижней кнопке (при нажатии на которую не происходит ничего) напряжение где-то 0,4 В.

Замыкание вывода второй кнопки на общий. Если это не грязь на плате - сдохла микросхема.

Это, скорее, следствие. Я писал Вам в своём посте #3:
Так что ищите донора или такую же, но рабочую плату. Это не редкость.;)

2 necit48
А время точно идёт? или полсуток 1.05 показывает ?

Да, время точно идет. :) Проверил :)

А что толку-то. Всё равно Вы не сможете пользоваться этими часами полноценно.
