Янтарь настенные 1982 г. потребляют большой ток


Вложение 205054

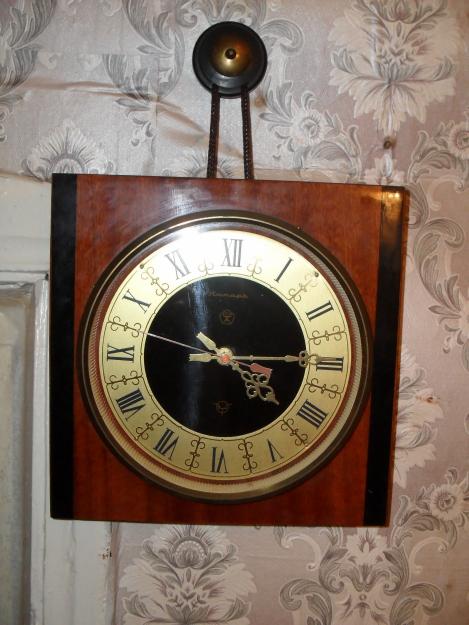

Часы настенные Янтарь 1982 года - быстро садится батарейка.
Месяц-два и все.

Разобрал, померял ток - оказался в несколько раз больший, чем у всех остальных электронно- механических часов которые у меня есть. (Получилось 1.5 мА, когда все остальные часы 0.5мА.)
Схема - кварц, 2 электролита по 10мкф и один конденсатор сухого типа. (Странно, но микросхем и транзисторов нет..)

В чем еще может быть причина высокого потребления тока?

У меня подозрение на электролиты - возможно их меняли и поставили большую емкость чем нужно.
Есть ли где нибудь схема этих часов или подобных?

Покажите фотографию, померкуем. Активные элементы быть должны, без них не бывает. Возможно, чип или бескорпусные транзисторы залитые какой ни будь гадостью, просто маленькая блямба на плате.

Добавил в исходное сообщение фотку из инета таких же часов как у меня.

artv
А на кварце случайно не К264ГФ1 написано? :)
Вот здесь знакомого ничего не видать?

Точно это он, точнее она - микросхема :)
Так, и конденсаторы тоже по 10 мкф.
У вас как с потреблением тока?
А схемки случаем не осталось?

хм... те часы - не мои :) хотя... как ни странно, у меня тоже похожие есть :rolleyes:. Что могу сказать: батарейка служит определенно дольше, чем 1-2 месяца, но ток не замерял. Чуть позже померяю, хотя что покажет прибор - неизвестно: ток ведь изменяется постоянно, а обычные цифровые приборы в таких условиях показывают абы что... Спешат мои часы безбожно. Конденсаторы 30-летней давности однозначно менять надо + механизм почистить. Но я пока никак не соберусь. Все силы уходят на борьбу с соблазном приобрести обычный кварц и не морочить себе голову :D
Схему посмотрите здесь: http://kazus.ru/forums/showthread.php?t=17118&page=3 (последнее сообщение). Правда, там указано, что один из конденсаторов - 50 мкФ.

Конденсаторы должны быть 10 и 50! Причем 50 ближе к креплению платы. Иначе действительно будут жрать. А я ставлю 22 и 220, так надежнее, только после установки батареи надо ждать секунд десять, а потом только крутить пуск.

Кстати, ток потребления должен быть порядка 100 мкА - для них это НЕ МНОГО.

При внимательном рассмотрении выяснилось, что один конденсатор у меня все таки 100 мкф, а другой 47 мкф.

1. Скорей всего, от возраста конденсаторы потеряли емкость и микросхема возбуждается, что вызывает повышенное потребление тока. Для начала замените конденсаторы на новые, цена вопроса копейки. А потом думать.
2. Батарея батарее рознь. От дешевого китайца солевого могут и два месяца ходить, на Duracell или Energizer алкалиновых будут и сейчас ходить раз в пять дольше.

Меряю стрелочным прибором - у Янтаря 1.5мА=1500мкА,
у остальных часов 0.5мА=500мкА.
100мкА пока не встречал...

Заменил конденсатор 100мкф на 10мкф (каким он и должен был быть изначально). Ток поначалу остался прежним - высоким, но потом пришел в норму.

Да, 10 желательно сильно не завышать, я обычно ставлю 22. Но не занижать! А вот 50 лучше задрать в несколько раз - будет надежнее.

Буквально, неделя, как закончил ремонт Янтарь 82 года. Электролиты по-любому менять, но спешка часов обусловлена растянутой пружиной. Очень легко устранить. К сожалению фото не могу пока, но если на пальцах - у пружины есть в две точки крепления, одну из них мы видим, она закреплена на кронштейне, который легко можно пальцами двигать в любую сторону. Экспериментально можно найти нужное положение кронштейна и получить идеальный ход.

Конденсатор долго лежал и имел высокий ток утечки, емкость понизилась. Под напряжением подвергся "формовке" и восстановил емкость.

Не влияет. Электролитические конденсаторы установлены для предотвращения паразитной генерации и блокировки выбросов тока/напряжения.
Г-н dmvt1 совершенно прав.
Емкость конденсатора в данной схеме ограничивается только его габаритом, приемлемым для часов.

Измерил конденсатор в данных часах, прибор показал большую емкость.На конденсаторе написано 50 мкф прибор показал 90мкф. Конденсатор испорченный?

Без этих двух электролитических конденсаторов часы будут работать?

Замените оба конденсатора , без нормальных кондеров не будут работать.

Завышенная емкость указывает на неисправность конденсатора?

Если бы у вас был дифект - емкость превышена , часы бы шли!
Или ваши замеры неверны , либо дело не в емкости конденсатора!
Если конденсаторы еще советские стоят , нечего их мерить , меняите неглядя....

Здравствуйте, уважаемые специалисты! прошу просветить меня вот в каком вопросе. Стоит надобность по замене конденсаторов в электромеханическом Янтаре. Из всевозможных сообщений я понял касаемо величины микрофарадов, но ниоткуда непонятно какой вольтаж допустИм у помененных конденсаторов. Знаю, что пишут 6,3В. А 10-20 и более вольт подойдут? Смогут часы идти? Заранее благодарен ответившим!

Конечно. Ставьте хоть 1000 В, лишь бы влезли по размеру. У Вас питание 1,5 В, 6,3- это с запасом. Советские конденсаторы были несколько большего размера, сейчас импортные на 25, а то и 100 В будут такого же размера. Заодно и сохнуть будут дольше (ресурс выше).

Добрый вечер! кнопку Спасибо нажал и на словах благодарю. А что, если не менять советские конденсаторы (часы идут хорошо), какие последствия для часов в таком случае могут быть ? заранее благодарен

Ну раз нормально функционируют, то и не меняйте! Никаких последствий.

от возраста конденсаторы потеряли емкость и микросхема возбуждается

Добрый вечер! а какие последствия для часов от возбуждения микросхемы? спасибо

Самые отрицательные до полного отказа! :rolleyes:

:)Кто еще скажет что-нибудь утешительное?:D

Murzck7777777c, Вас не поймешь! То говорите, что часы идут хорошо, то микросхема возбуждается. Цена вопроса- три копейки, купите новые кондеры, да поменяйте!

Добрый день, уважаемый! почему не поймешь? если человек больше хочет знать о своих часах и хочет сохранить аутентичность СССР в устройстве часов, это значит зазорно?

Не то, что зазорно, а даже похвально! Просто Вы вначале сообщили, что часы нормально работают со старыми кондерами, а потом сказали, что микросхема возбуждается. Вот из-за этих противоречивых данных я и написал, что Вас не понять.
Замена конденсаторов никак не влияет на аутентичность. Если они неисправны ("усохли", то есть потеряли емкость или у них имеется утечка внутри) их непременно стоит заменить, иначе часы не будут работать, или будут работать некорректно. Вот и все!
Скачайте книгу Л.В. Шамоновой "Ремонт крупногабаритных электронно-механических часов и будильников", там очень наглядно показано и изложено буквально все о Ваших (и не только) часах.
