О градации калибров ETA
Этот вопрос уже обсуждался на форуме, но этот материал, ИМХО, также представляет интерес:

ETA Movement Grade Differences
ETA movements often come in four (or even five) flavours. It is important to know what you're getting as most manufacturers don't widely make it known to you which they're using. Some are more equal than others so to speak. The five flavours are Economique, Standard, Elaborй, Top and Chronomиtre. Various choices of finish are available on all optionally*.
Economique, Standard and Elaborй have pretty much precisely the same components with subtle differences often surrounding shock protection, regulator (standard versus eccentric, etc)*.
However, Elaborй is regulated in three positions to tighter tolerance (see below) than the standard version which is regulated in two positions. The three positions are: dial up, 6H and 9H. Note that this is thus mostly acceptable for a watch worn on the left wrist! Regulation at 9H is not performed for the standard grade.
Top and Chronomиtre have precisely the same components and are regulated in five positions (6h, 3H, 9H, FH dial down and CH dial up). Components different to Standard and Elaborй are at least as follows: Balance, balance spring, regulator, shock mounting, pallet stones.

Typical popular ETA movement standards:

Standard (regulated in two positions)
Mean daily rate +/- 12 s/d
Max variation across 5 positions: 30 s
Isochronism (rate after 24H running compared to full wind in dial up or CH): +/- 20 s/d

Elaboré (regulated in three positions)
Mean daily rate +/- 7 s/d
Max variation across 5 positions: 20 s
Isochronism: +/- 15 s/d

Top (regulated in five positions)
Mean daily rate +/- 4 s/d
Max variation across 5 positions: 15 s
Isochronism: +/- 10 s/d

Chronomиtre Version to COSC specification.

*You can practice your French looking at an example catalogue of options for one movement shown here for the ubiquitous 2824-2 (pdf file). Also look here (I cannot post the link because it is an https site): https://secure.eta.ch/CSP/DesktopMod...177&DocType=DT

The moral: Contact the manufacurer before you buy to confirm the level of movement. Assuming they are telling the truth.......


Источник: http://velociphilewatch.blogspot.com...fferences.html

Интересная ссылка. Спасибо.
Только я сомневаюсь, что кто-нибудь из сборщиков, типа МЛ даст ответ, какой именно ЭТА у них внутри...

Да уж...)))) Описка- прям по Фрейду: "Contact the manufacurer before you buy"- сразу ясно, куда пошлют...))))

Обзор часовых механизмов


Интересная статья:
http://www.europastar.com/europastar..._id=1003535554

новый кварцевый калибр от ета


спасибо, для меня полезная информация.

О градации некоторых механизмов ЕТА


http://i16.servimg.com/u/f16/09/00/70/90/28242_10.jpg

Персональный двигатель как показатель статуса

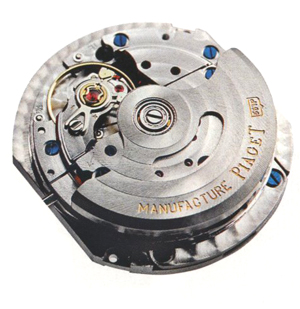

Вложение 39558
Почему мы одни бренды называем престижными и элитными, а другие нет? Чем они вообще определяются, эти понятия "престиж" и "элитарность"? Может, я ошибаюсь, но, на мой взгляд, критерии в Haute Couture или, скажем, Haute Cousine слишком призрачны.

Хорошо, что есть высокое часовое искусство Haute Horlogerie. В очень конкретном и понятном часовом мире есть очень четкий критерий статуса - наличие собственного механизма. Он или есть, или его нет. Фирма может сколько угодно заявлять о собственной крутости, но если в ее часах работает стандартный покупной, а не собственный мануфактурный механизм, ее слова не будут восприняты всерьез.

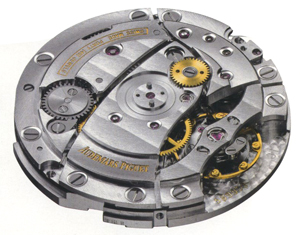

Вложение 39559

Собственный механизм автоматически причисляет одних к элите высокого часового искусства, а других низводит до малоуважаемого статуса ретейлера без благородного имени и даже прав на существование. Самостоятельно разработать и запустить в производство хоть мало-мальски пригодный, но собственный механизм мечтают все - и те, у кого уже есть собственные калибры, и, тем более, те, кто пока покупает двигатели для своих часов у других. Но по силам это единицам. Вот почему мы почитаем Patek Philippe и Rolex, Breguet и Omega, IWC и Jaeger-LeCoultre, Vacheron Constantin и Zenith, Girard-Perregaux и Piaget, A.Lange & Sohne и Corum, Audemars Piguet и Ulysse Nardin, а другие воспринимаем с меньшим пиететом.
До знаменитого кварцевого кризиса, чуть было не угробившего швейцарскую часовую промышленность, каждая компания самостоятельно разрабатывала и выпускала как корпуса, так и механизмы. Каждая компания использовала свои решения, технологии, сама поддерживала уровень качества. Впрочем, у всякого правила есть исключения. Самым ярким можно назвать Cartier. Легендарный ювелирно-часовой дом прославился как производитель дорогих эксклюзивных часов, не имеющий своих механизмов. Но, видимо, это как раз то исключение, которое только подтверждает правило: успех Cartier пытались повторить многие, но почти никому не удалось.
Иметь собственную мануфактуру - удовольствие очень дорогое. Гениальный основатель и владелец Swatch Group Николас Хайек-старший спас швейцарский часпром, предложив объединить гибнущие компании в одну группу с одной-единственной мануфактурой, которая производила бы механизмы для всех. Так с помощью специализации и концентрации (одна фабрика изобретает только сплавы и обеспечивает всех спиралями и пружинами, другая - только рубинами, третья производит только механизмы, а четвертая - исключительно сапфировые стекла) швейцарская часовая промышленность была спасена. Снизилась себестоимость, а после нескольких не менее мудрых рекламных ходов швейцарские часы вновь стали самыми востребованными и желанными в мире, несмотря на дороговизну.
Единственным производителем механизмов стала компания ЕТА, которая из сонма механизмов выбрала и сосредоточилась на производстве самых лучших и надежных. Это главным образом автоматические калибры 2824-2 (для классических часов), 2892-A2 (более мощный механизм для часов с усложнениями) и хронограф 7750. Сейчас каждый из этих механизмов выпускается в нескольких, скажем так, комплектациях разного уровня качества сборки и декора. Это лучшие современные часовые механизмы в мире. Неудивительно, что они работают примерно в 85 процентах современных швейцарских механических часов. Но вместе со своей заслуженной популярностью к ним прилепилось и немного обидное прилагательное «стандартные». За часами, которые оснащены стандартными механизмами, не гоняются коллекционеры, сдержанно, так сказать, «с пониманием» пишет профессиональная пресса. Без особого вдохновения к ним относятся и покупатели.
Хотя на краю гибели в начале 80-х находились практически все швейцарские компании, все же нашлись отважные, которые не стали присоединяться к пулу мистера Хайека (я перечислил всех выше в списке почитаемых). Остальные заключили долгосрочные контракты на поставку механизмов ЕТА. Так часовой мир, собственно, и разделился на «элиту» и «стандарт».

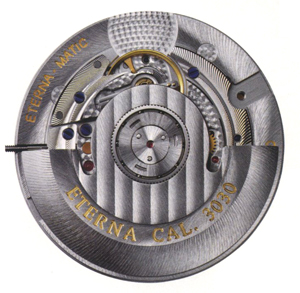

Вложение 39560

Представляете теперь панику, охватившую последних, когда спаситель Хайек вдруг заявил, что с 2007 года он прекратит поставлять механизмы ЕТА компаниям, которые не имеют отношения к его Swatch Group. Правительство и антимонопольный комитет не смогли ничего поделать, хотя и обязали мистера Хайека продолжить поставки до 2009 года включительно, чтобы не имеющие собственных мануфактур компании получили достаточное время создать их.
Хайек терпеливо выслушал обвинения, самые мягкие из которых звучали в духе того, что «этот узурпатор, построивший на наши деньги свою империю, теперь смеет диктовать нам свои условия и своими руками хочет задушить швейцарскую часовую промышленность», а теперь с живейшим интересом и нескрываемым удовольствием наблюдает за результатами своего очередного гениального хода. Его мудрость проявилась в том, что он очень точно подгадал момент, когда техника в очередной раз совершила качественный скачок в развитии и позволяет реализовывать талантливым инженерам самые удивительные идеи и фантазии, которые еще вчера казались неосуществимыми в принципе. Да одно внедрение в часовое дело фотомануфактуры (когда в ядерном реакторе можно по объемному изображению создать из молекул любого материала любую деталь с идеально точными пропорциями) чего стоит! Да, пока это стоит дорого, но вскоре фотомануфактура станет обычным делом, и если все детали будут изготовлены с ее помощью, то выйдут идеальные часы, не уступающие по точности кварцевым. Именно новые технические возможности помогли родиться таким гениям, как Антуан Прециузо, Вианне Альтер, Франсуа-Поль Журн, братья Баумгартнеры, Питер Спик-Марин, Кари Воутилайнен. Никому не известные вчера мастера ныне удостоены не одним женевским Гран-при, а их имена уже превратились в бренды.

Но новомодное увлечение собственными калибрами имеет и обратную сторону. В данный момент существует две крайних точки зрения на то, какие механизмы лучше. Первая: если уж вкладывать деньги в часы, то именно в последние разработки. Это эксклюзивно, модно, современно! Прогресс идет, и новое изделие не может быть хуже старых. Второй точки зрения придерживаются традиционалисты. Они считают, что старые калибры проверены временем и более надежны, а покупка новоделов сродни игре в рулетку: шансов выиграть крайне мало. Зато куда проще с новейшим, не проверенным должным образом механизмом потерять все уплаченные за часы деньги и нажить головную боль. Эти сомнения справедливы. Ведь никто не знает реальных изъянов недавно появившихся калибров. А случись что, их будет очень сложно отремонтировать: в мастерских, в том числе гарантийных, нет ни запасных частей, ни описаний механизмов.

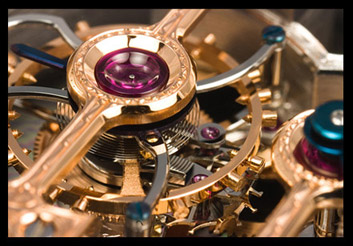

Вложение 39561

Именно поэтому многие прославленные мануфактуры, например IWC, создают новейшие калибры на базе собственных механизмов, которые не назовешь даже старыми. Они старинные, поскольку большая часть их изначально работала еще в карманных часах позапрошлого века. Зато, согласитесь, времени у мастеров мануфактуры из Шаффхаузена изучить все слабые стороны собственных же калибров было в три раза больше, чем у конструкторов ЕТА. Современные мастера IWC берут лучшие калибры, заменяют узлы из устаревших металлов и сплавов новыми, тщательно тестируют их и только после этого вставляют в новые модели. Глядя на то, как молодые инженеры-фантасты, вооружившись компьютерами, выдают сенсацию за сенсацией, гениальный главный конструктор IWC 70-летний Курт Клаус только посмеивается и приговаривает: «Сделать можно все что угодно. Нельзя лишь сделать так, чтобы это «все что угодно» работало хорошо и долго».
Как вести себя в новых условиях нам, покупателям? Особенно тем, кто рассматривает часы не только как предмет статуса, но и как довольно выгодное и приятное во всех отношениях вложение средств? Отказываться от всего нового? Конечно, нет. Просто надо принять как данное тот факт, что покупка дорогих часов сегодня стала очень похожа на игру на бирже, где важно угадать тренд. Здесь есть предсказуемые и надежные акции (то есть часы и механизмы) стабильных компаний, которые существуют более века и протянут еще столько же. Эти компании стараются не выпускать на рынок необеспеченные бумаги (непроверенные модели). Вкладывая деньги в этот ресурс, вы, по крайней мере, не потеряете средства. Но не забывайте, что поговорку «Кто не рискует, тот не пьет шампанского» никто не отменял - ставки на заведомых фаворитов никогда не приносят крупных выигрышей. Наибольшие прибыли приносят как раз рискованные инвестиции, в нашем случае - в нераскрученные марки и оригинальные механизм. Кто знает, может, лет через 20-30 неизвестный ныне мастер станет новым Бреге, и тогда цена его первой модели вырастет в сотни раз? Даже если этого не произойдет, вы в любом случае получите выигрыш хотя бы за счет того, что не встретите подобного изделия на руке у знакомого. Согласитесь, это уже немало. Так что делайте ставки, господа!


Вложение 39562
IWC Portuguese Regulateur
Коллекция Portuguese прославленной мануфактуры из Шаффзаузена уникальна тем, что модели наручных часов изначально создавались на базе больших калибров карманных часов. В 1935 году солидные клиенты из Португалии потребовали, чтобы новые наручные часы обладали точностью морских хронометров. Точность наручных калибров того времени была, мягко говоря, далека от совершенства, и инженеры IWC решили установить в наручные часы механизм от карманных часов. В Portuguese был использован один из шести базовых калибров IWC, с которых, собственно, и началась в 1868 году история мануфактуры. Калибры эти разработали основатель IWC американский бизнесмен Флорентин Ариосто Джонс. Они вошли в историю под названием «калибры Джонса». Их главной отличительной особенностью была удлиненная стрелка регулятора хода, которая тянулась от моста баланса к ¾-ной платине. С ее помощью изменялась длина пружины баланса, что позволяло убыстрить или замедлить ход часов. Длина стрелки помогала отладить ход с очень высокой точностью.
Калибр Джонса был возрожден два года тому назад, когда в честь 70-летия IWC выпустила ремейк знаменитых наручных хронометров Portuguese Special Edition Jones. По словам мастеров компании, они вложили в новый механизм весь накопленный за 137 лет опыт. Новый калибр Джонса (в той модели он имел индекс 98290) был значительно улучшен. Он стал противоударным, обзавелся новым, куда более совершенным изотермическим балансом Glucydur. При этом калибр сохранил все прежние достоинства - высокую точность, стрелку-регулятор Джонса, функцию "основа секунд", ручную сборку, ¾-ную платину из немецкого серебра, декорированную также вручную. Новый механизм по-прежнему имеет ручной завод, классическую для карманных часов частоту 18 000 пк/час и запас хода 46 часов. Славящийся исключительной надежностью своих часов бренд одним из первых избавился от диктата ЕТА, сделав выбор в пользу проверенных более чем вековой практикой собственных механизмов. Вскоре по этому пути пошли и другие авторитетные компании.
Ну а в остальном новая модель вполне соответствует высочайшему уровню самой популярной коллекции Portuguese. Это та же вечная классика формата XL, на которую невозможно не обратить внимание. Portuguese Regulateur выпускается в трех версиях. «Платиновое» издание ограничено 500 экземплярами (в Россию пока доставлено всего 2 штуки, но, если понадобится, подвезут еще). Выпуск часов в корпусе из розового золота и нержавеющей стали не лимитирован. Все часы снабжаются ремешками из крокодиловой кожи с застежками из того же материала, что и корпус. Цена золотой версии 533 500 рублей.

Вложение 39563
A.Lange & Sohne Langematic Perpetual
Саксонская компания, оборудование и технологическая документация которой была вывезена после Второй мировой из Гласхютте и положила начало советскому часпрому, возродилась вскоре после падения Берлинской стены. И с самого начала Вальтер Ланге захотел иметь, как и прежде, исключительно собственные механизмы. Неоценимую услугу в возрождении компании немцам оказали, конечно же, немецкоговорящие швейцарцы из IWC. Гордость компании A.Lange & Sohne калибр Lange I создан при самом непосредственном участии мастеров из Шаффхаузена во главе с великим Куртом Клаусом. Ныне саксонцы работают самостоятельно. Открыли мануфактуру, даже производство собственных спиралей в своем Гласхютте умудрились наладить. Вскоре на базе механизма Lange I родились остальные замечательные калибры, в том числе и с автоподзаводом Sax-O-Mat. На его основе и создан этот замечательный вечный календарь с индикатором большая дата, индикатором фаз Луны и указателем времени суток.
Мастера A.Lange & Sohne всегда славились превосходной обработкой и декором корпусов и механизмов. Покупателям часов они даже дарят лупу, чтобы те могли на досуге удостовериться в совершенстве часов. Недавно A.Lange & Sohne стали любимыми часами Владимира Путина.
Выпускается Langematic Perpetual в 38,5-миллиметровом корпусе из красного золота. Высота его необычайно мала для столь сложных часов - всего 10,2 мм. Стоит вечный календарь 49 000 евро.


Вложение 39564

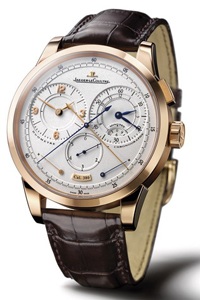

Jaeger-LeCoultre Duometre a Chronographe
Огромный столетний опыт поставщика элитных механизмов для самых престижных швейцарских брендов позволил Jaeger-LeCoultre разработать и создать в последние годы 38 новых собственных механизмов. На даже на этом фоне сенсационный революционный механизм нового поколения Calibre 380 выглядит звездой. Создатели называют «двукрылым» - Dual-Wing. Суть инновации в том, что Calibre 380 по сути состоит из двух механизмов - часового и хронографического. Независимые механизмы объединяет лишь общий узел баланса, который сокращается с частотой 21 600 пк/час, то есть 6 раз в секунду. Оба модуля имеют независимые друг от друга заводные барабаны с запасом хода 50 часов каждый. Механизмы были разнесены ради решения извечной проблемы механических хронографов: при активации модуля колесная передача (а у обычных часов она одна) испытывает дополнительную нагрузку, что не только сказывается на точности хода, но и вызывает износ механизма и ускоряет расход энергии заводного барабана.
Общей для двух частей механизма можно назвать еще и заводную головку. С помощью нее обе части заводятся вручную. Если крутишь заводную головку по часовой стрелке, взводится пружина часового механизма, против - модуля хронографа. Но при этом никакого энергообмена между независимыми механизмами нет.
Не менее захватывающее зрелище - рассматривать Duometre a Chronographe с обратной стороны сквозь сапфировую заднюю крышку. Мастера компании самым тщательнейшим образом вручную отполировали и декорировали почти каждую деталь сложнейшего механизма. При этом они получили строгий приказ выполнить все точно в таком же стиле, в каком оформлялись в карманные часы Jaeger-LeCoultre. Кстати, несмотря на всю свою сложность, калибр JLC 380 из более 390 деталей при диаметре 33,8 мм имеет высоту всего лишь 6,85 мм. Первая модель Duometre a Chronographe выйдет в 42-миллиметровом корпусе водонепроницаемостью 50 м из платины, розового и желтого золота. Причем тираж желто-золотой версии ограничен 300 экземплярами. Стоят часы 28 500 евро.


Вложение 39565
Patek Philippe Chronometro Gondolo
Большинство часовых коллекционеров собирают часы Patek Philippe не по моделям (это невозможно и требует фантастических капиталовложений), а по механизмам. В прошлом году фанаты часового искусства вздрогнули. Во-первых, Patek Philippe сделал ремейк классических часов Chronometro Gondolo в корпусе tonneau (42 х 32 мм, высота 8,9 мм) из платины 950о. А во-вторых, для этих часов великая компания впервые в 1930 года создала прямоугольный простой механизм с ручным заводом Calibre 25-21 REC (24,6 х 21,5 мм, высота 2,55 мм). При этом создатели не стали оснащать новый калибр никакими деталями из революционных материалов. У этого калибра старый, добрый, проверенный временем (с 1951 года) фирменный баланс Gyromax. Естественно, калибр обработан и декорирован идеально и имеет Женевское клеймо. Эксперты оценивают пропорции бочки от Patek Philippe как идеальные. Обратите внимание на искусный узор гильоше на циферблате. Он постепенно увеличивается от центра к краям. Из-за высочайшей сложности нанесения такого узора он не применялся в часовом искусстве с начала XVII века. Стоят эти часы 31 300 евро.


Вложение 39566
Rolex Prince
Самая знаменитая часовая компания Rolex балует новинками крайне редко. И обусловлено это как раз более чем требовательным отношением Rolex к собственным механизмам. Свои автоматические калибры для Oyster диаметром 15, 31 и 40 мм они выпускают без особых изменений с довоенного времени. Изредка вспоминают и о других механизмах. Например, Calibre 7040, который, как и корпус часов Prince, имеет прямоугольную форму. Оригинальная индикация часов и минут отдельно от секунд была запатентована аж в 1928 году, когда вышла первая модель Prince. Новый калибр создан на основе старого, имеет ручной завод, сертификат хронометра COSC. Ну и, как всегда, платина и мосты механизма декорированы вручную по самому высшему разряду. Цена - 10 300 евро.


Вложение 39567

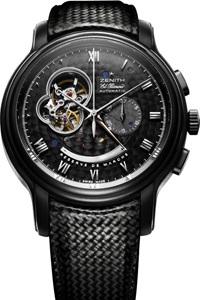

Zenith Chronomaster Open
Собственные автоматические калибры Elite и хронограф El Primero - одно из главных достоинств знаменитого бренда из Ле-Локля. Долгое время у Zenith механизм El Primero покупал сам Rolex для своих хронографов Oyster. Однако возглавивший в 2001 году компанию Тьерри Натаф прекратил поставки замечательного хронографа сторонним фирмам, что стало для них весьма чувствительным ударом. Сегодня лишь изредка Zenith делает исключение для компании TAG Heuer - своего партнера по концерну LVMH.
Не так давно Натаф, который исполняет в своей компании роль президента СЕО, главного дизайнера и даже конструктора, решил продемонстрировать клиентам всю красу El Primero. Так родилась коллекция Chronomaster Open - хронограф с открытым балансом. А он, напомню, у El Primero не простой. Хронограф обладает самой высокой частотой баланса 36 000 пк/час, что позволяет обладателю засекать отрезки времени с точностью до 1/10 секунды. Для данной версии в 45-миллиметровом корпусе из черного титана изготавливается усиленная версия El Primero, способная выдерживать огромные перегрузки. Стоит стильный хронограф с эксклюзивным калибром около 1 миллиона рублей.

Источник: http://style.rbc.ru/luxury/2008/02/01/44572.shtml

Ну афтар и нагнал... :)

"Хотя на краю гибели в начале 80-х находились практически все швейцарские компании, все же нашлись отважные, которые не стали присоединяться к пулу мистера Хайека (я перечислил всех выше в списке почитаемых)." - и там он "перечислил" в числе прочих Омегу и Бреге...

Вложение 39568
Вложение 39569

Зато современной часовой промышленности с ее широко автоматизированным производством и ее во много раз более точными измерительными методами подобное вполне по силам. В Audemars Piguet решили создать собственную конструкцию спуска, которая хоть отчасти и базируется на разработках Робина, но все же имеет мало общего с изобретением 1791 года. В первую очередь, за счет миниатюризации, масштабы которой за малыми исключениями часовые мастера в конце 18 века не могли себе даже представить. Спусковой механизм новой конструкции был представлен на Женевском часовом салоне в апреле прошлого года, а его предварительный показ состоялся еще минувшей зимой в испытательных лабораториях в Ле-Горассю (Валле-де-Жу). Специалисты оценили применение новых материалов, например углепластика, однако в конце концов было решено использовать исключительно традиционные материалы. Мысль ориентироваться при создании нового спуска на прототип Робина возникла в 1999 году, когда часовые мастера АР случайно нашли чертеж спуска 18 века: они обнаружили в нем теоретические достоинства и решили подробно изучить его конструкцию и понять, почему такое работоспособное устройство не имело успеха, который, судя по проекту, вполне заслуживало.

В настоящий момент новый спуск имеет в основе ходовое (анкерное) колесо с зубьями новой формы, имеющими мало общего с обычными угловатыми зубьями швейцарского анкерного спуска. Причина этого различия в том, что сам процесс передачи усилия от зубчатой передачи на баланс происходит между рабочими поверхностями анкерных палет с одной стороны и передней поверхностью зуба анкерного колеса с другой. Поэтому часовщики говорят также о так называемой «разделенной передаче импульса».

Новая конструкция Audemars Piguet имеет другой вид анкера с палетами из рубина, правда, уже не имеющими движущих плоскостей, но служащими лишь для того, чтобы останавливать ходовое колесо между отдельными импульсами. Вызываемые балансом импульсы, в противоположность процессу анкерного спуска, происходят только при каждом втором полуколебании баланса. Только тогда зуб анкерного колеса прикасается к сидящему на балансе спусковому камню. Во время передачи импульса зуб колеса очень недолго касается палеты, причем почти без трения; одновременно импульсный камень баланса скользит в вилку анкера. Его единственная функция состоит в том, чтобы качнуть анкер к находящемуся напротив него ограничительному штифту, чтобы ненадолго остановить ходовое колесо. Вместо предохранительного копья, которое у обычного анкера находится в центре вилки и обеспечивает контакт между анкером и балансом в момент свободного колебания баланса после импульса, у спускового механизма Audemars Piguet появился двуплечный рычаг, который сидит вверху на анкерной вилке (рис. 1). Этот рычаг при повороте баланса в направлении часовой стрелки входит своим ступенчатым концом в разрезанный край предохранительного ролика и служит для того, чтобы анкер не мог изменить свое положение при свободном колебании баланса. При вращении баланса в направлении против часовой стрелки анкер скользит к своему противоположному упору, сидящий на анкерной вилке рычаг легко поворачивается, и его ступенчатый конец теперь находится с наружной стороны предохранительного ролика и «заботится» о том, чтобы баланс снова надежно очутился в анкерной вилке.

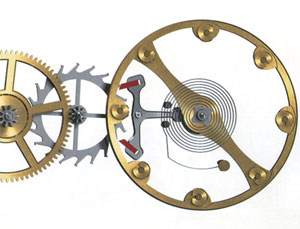

В общих чертах новый спуск Audemars Piguet функционирует следующим образом: баланс получает импульс силы от ходового колеса и начинает колебаться. Он качается от рычажного штифта у баланса к лежащему напротив него ограничительному штифту. Одновременно ходовое колесо поворачивается на один зуб и останавливается у одной из двух палет анкера. При обратном колебании баланс не имеет контакта с ходовым колесом. Импульсный камень баланса только отводит анкер обратно, после чего анкер освобождает зуб ходового колеса и останавливает другой зуб своей второй палетой. После того, как баланс выполнит два полуколебания, он получит при третьем полуколебании новый импульс, и процесс повторится, 10 800 раз в час. Без смазки.

Вложение 39570
Вложение 39571


Колебательная система Калибра АР 2905 была изготовлена при помощи новейших технологий. Регулирование баланса происходит посредством небольших прорезных вращающихся грузовых шайб с изменяемой массой. Для того чтобы сразу исключить проблему с «плохо дышащим» волоском или его отдельными витками, в Audemars Piguet применяют два волоска, которые намотаны в противоположных направлениях и насажены под углом 180°. Баланс нового Калибра АР 2905 работает с частотой 21 800 полуколебаний в час. Опыты, однако, показали, что спуск Audemars Piguet смог бы безукоризненно работать даже при 43 200 полуколебаниях в час (максимально используемое в серийном производстве число полуколебаний в час сегодня составляет 36 000.)


В то время как спуск Audemars Piguet дебютировал в прошлом году в часах с вечным календарем, на Женевском часовом салоне-2007 он выступал в качестве технической премьеры в тяжелых часах из красного золота со странным названием «Millenary с механизмом «мертвых» секунд, которое указывает на еще один «гвоздь программы».

Сложный механизм заботится о том, чтобы секундная стрелка продвигалась не крошечными, зависящими от величины зубьев колес передачи шагами, а, как в кварцевых часах, прыгала от одного деления секундной шкалы к другому. Эту функцию называют «покоящейся секундой», по-немецки «Ruhender Sekunde», a на языке французских часовщиков даже «Sekonde morte» («мертвая секунда»). Собственно говоря, эта привлекающая внимание хитрость состоит в том, что секундная стрелка может быть остановлена без нарушения хода механизма - высшее достижение техники, в особенности в случае, когда механизм уменьшен в соответствии с размерами наручных часов. Классическая «покоящаяся секунда» нуждается во второй зубчатой передаче, которая приводится в действие вторым заводным барабаном. Часовые мастера Audemars Piguet упростили эту конструкцию в том числе и для того, чтобы максимально уменьшить энергопотребление. Два секундных колеса расположены одно над другим и связаны своего рода «дифференциалом». «Свободное» колесо движется непрерывно, второе снабжено волчьими зубьями и прыгает точно определенными секундными шагами.

Обычный спуск состоит из анкера и анкерного колеса. Анкер в переводе со многих европейских языков означает «якорь», так как обычно он напоминает форму судового якоря. Анкерным называется колесо, которое взаимодействует с анкером. В общих чертах функция спуска заключается в том, чтобы останавливать вращательное движение зубчатых колес часового механизма, задерживать их. Одновременно с этим в его задачу входит превращать вращательное движение анкерного колеса в колебательное движение маятника или баланса. Колебательная система, напротив, препятствует тому, чтобы спусковой механизм стал «окончательным тормозом», и заставляет спуск возобновлять вращение зубчатых колес шаговым способом.

Вложение 39572

Обзор часовых механизмов


Если сегодня производитель часов решает запустить в производство новый часовой механизм с автоматическим заводом, то он хочет либо дополнить уже существующие механизмы-калибры лучшей моделью, либо перестать зависеть от своего поставщика базовых механизмов. Первый вариант относится к рассматриваемому здесь Калибру 975 от Jaeger-LeCoultre, а второй - например, к новому Калибру 975 от Audemars Piguet и Калибру 2475 от Vacheron Constantin. Для более комплексного анализа в этот список также был включен новый IWC Калибр 80110.

Вложение 39574

В отличие от большинства журналистов, автор обладает достаточной компетентностью в областях развития, конструирования, применения компьютеров в проектировании и на производстве. Эта одна из причин, по которым данное интересное сравнение появилось на свет. Сразу оговоримся: к выбору часов часто относятся как к выбору хороших вин, такой выбор несет на себе отпечаток личного вкуса. Один предпочитает совершенное бургундское вино, другой верит в благородное бордо, а третий счастлив от простого божоле! Если же речь идет о микромеханических чудесных механизмах, которые ежедневно надежно и безупречно несут свою службу в наших наручных часах, то на передний план все же выступает техника, и именно к этому элементу часов мы хотим пристальнее присмотреться на четырех примерах.

Вложение 39575

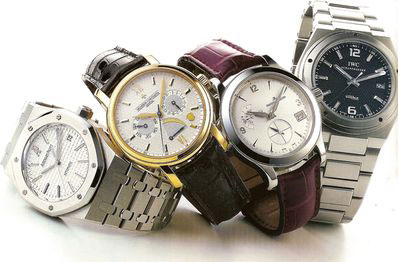

За основные взяты следующие критерии для оценки: конструкция, удобство в ношении, удобство осмотра, качества хода и новшества. В качества образца для сравнения послужит известный автоматический Калибр 31 35 от Rolex, так как в глазах автора он принадлежит к лучшим по конструкции крупносерийным механизмам из всех существующих на рынке. Самые важные функциональные элементы этого механизма и четырех новых сведены в таблицы и позволяют сделать интересные сравнения непредубежденному читателю в том числе. Тот факт, что, рассматривая три механизма производства концерна Richemont, можно сделать разноплановые технические выводы, придает анализу особую прелесть! Для полноты обзора читателю представлены также автоматические механизмы предыдущих поколений от означенных четырех часовых марок. Такое сравнение выявляет важнейшие конструктивные различия старых и новых механизмов и позволяет сказать, оказались ли новые калибры лучше или хуже прежних и почему.

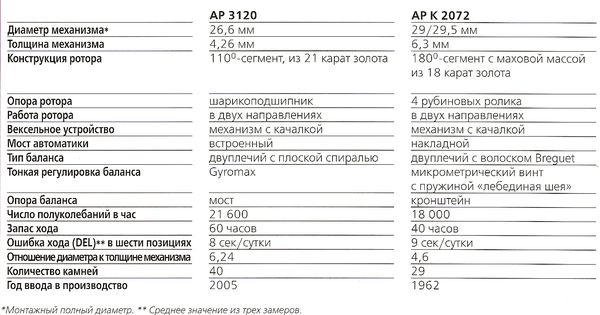

Audemars Piquet Калибр 3120

В 1953 году для Audemars Piguet настало время самозаводящихся наручных часов. Здесь не пошли окольным путем через конструкцию с ограничением вращения ротора.

Вложение 39576

Уже первые работавшие автоматически калибры АР имели роторы, которые свободно вращались и осуществляли завод в двух направлениях, с гильошированными маховыми грузами из 18-каратного золота. К атрибутам Калибра Р 2498 причислялись: опорная плита ротора, украшенная узором Cotes de Geneve, винтовой баланс с волоском Breguet, тонкая установка посредством микрометрического винта и пружины в форме лебединой шеи, а также высочайшее качество отделки платины, мостов, зубчатых колес и трибов. Базовый механизм приобретали у «соседа» Jaeger-LeCoultre. В то время как Калибр Р 2498 имел конструкцию с малой секундной стрелкой, созданный параллельно вариант Р 2499 работал с центральной секундной стрелкой.

Вложение 39577

С 1959 года в строй вводились переработанные автоматические механизмы К 2070 (малая секундная стрелка в позиции «6») и К 2071 (центральная секундная стрелка), с 1 962 года к ним присоединился Калибр К 2072 с указателем даты в позиции «3». В 1967 году появился Калибр К 2120 -тогда он имел толщину 2,45 мм и был самым тонким автоматическим часовым механизмом в мире. Вариант с указателем даты (К 2121) последовал в 1970 году. Если до сих пор все калибры поступали в качестве базовых от Jaeger-LeCoultre, то в 80-е началось соперничество двух производителей. В общем же Калибры Jaeger-LeCoultre 888 и позже 889 все же играли главную роль. Состояние партнерства между Audemars Piguet и Jaeger-LeCoultre изменилось мгновенно, когда бывший поставщик базовых механизмов был куплен концерном Richemont 40%-ная доля, которую имела фирма Audemars Piguet в Jaeger-LeCoultre, сразу же была продана за внушительную сумму вместе с ней. Тем самым Audemars Piguet лишилась непосредственного контакта с самым важным поставщиком. Зато имелось множество собственных наработок, которыми было грех не воспользоваться. Вначале у Jaeger-LeCoultre приобрели права и чертежи на автоматические калибры К 2120 и К 2121. Затем последовала разработка конструкции первого собственного калибра 3090 с ручным заводом. Каким будет следующий шаг, было ясно, как день: должен появиться новый собственный автоматический механизм, и притом высочайшего качества. Специалисты в Ле Брассю быстро приступили к работе над механизмом; им нужно было соблюдать лишь два заданных требования: сохранить монтажный диаметр заменяемого JLC Калибра 889, равный 26 мм (посадочный размер в корпусе в целом составлял 26,6 мм или 111/21), и сделать все немного лучше. Техническое задание требовало уступок по толщине, несмотря на то, что небольшое увеличение толщины принесло бы огромные преимущества. Для ответственных техников в Audemars Piguet это было важной побудительной причиной (о недостатках малой толщины механизма будет сказано ниже). Уже сточки зрения чистой техники результат этой почти пятилетней работы был очевиден: действующий в двух направлениях ротор из золота, не требующий смазки шарикоподшипник, который уже прошел проверку в Калибре 2020/2121, устанавливаемый на стабильном мосту баланс Gyromax с регулируемым моментом инерции и многое другое.

Вложение 39579

Конструкция этого калибра имеет несколько интересных аспектов. Так например, мост автоматического заводного механизма не ставится на механизм, а встраивается в него. На платине слева находится мост заводного барабана, в центре мост зубчатой передачи с подшипником ротора, а справа мост автоматического завода. Образуя красивую симметрию, к ним присоединяется мост баланса и придает этому чуду микромеханики особую элегантность. Ее подчеркивают притуплённые кромки платины и мостов, обработка Cotes de Geneve и золотой ротор на шарикоподшипниковой опоре. Особого внимания заслуживает новая система регулировки. Как уже было у Калибра 2120/2121, за точность хода отвечает опять баланс Gyromax (патент Patek Philippe). Отклонение зуба анкерного колеса от палеты регулируется путем перестановки держателя колонки волоска, который в свою очередь удерживается двумя винтами с цилиндрической головкой в радиальных удлиненных отверстиях. Очень остроумное решение! Наряду с другими новшествами следует упомянуть конструктивное решение останова секундной стрелки, а также быстрого перевода даты. Последнее позволяет поворотом заводной головки переводить дату сразу на два дня. Соединение моста и платины осуществляется в основном посредством фланцевых втулок со внутренней резьбой. Мосты и платины калибра состоят, как правило, из латуни, фланцевые втулки - из стали. В отличие от прежних конструкций, они несут двойную функцию: они объединяют в себе установочные штифты и резьбовое соединение. Этот конструкционный принцип десятилетиями применяют в машиностроении с использованием облегченных конструкций, где детали из алюминия или других материалов с небольшим объемным весом из соображений прочности соединяют при помощи фланцевых втулок и винтов из стали. Вторым преимуществом этой техники является удобство обслуживания: когда такая втулка сломается, ее можно легко заменить и возобновить резьбовое соединение. Почему эту технику, которую обычно применяют в авиации и космических кораблях, так поздно стали применять в часовом деле загадка для автора. Диктат небольшой толщины был одной из причин того, что в этом новом АР-калибре мост автоматического завода пришлось встраивать в механизм. Отдельный, «насаживаемый» мост автоматического завода хотя и увеличивает толщину механизма, но обеспечивает больше свободного пространства. В отличие от всех других новых автоматических механизмов, АР-калибр работает с частотой всего 21 600 полуколебаний в час. Вследствие того, что запас хода обратно пропорционален числу полуколебаний, часовой механизм при 28 800 полуколебаний/ч вместо 60 имел бы в запасе лишь 45 часов. Чтобы получить больший запас, потребовалось бы значительно увеличить заводной барабан. И это обстоятельство тоже потребовало бы увеличить объем механизма, чего данная конструкция не позволяет.

Вложение 39580

Переданные автору этой статьи для испытания часы Royal Oak 0128 в стальном корпусе смогли убедить в функциональности, качественной обработке деталей и точности хода и показали себя как продукт очень высокого класса по технике и дизайну.

Испытание часов на практике тоже было убедительным, даже случился небольшой забавный эпизод. На третий день во время стрижки газона часы внезапно остановились. Хронометр срочно попал в руки уважаемого мастера из АР, который проанализировал причину, по которой часы вышли из строя, и заменил сломанную деталь. Таким образом, это непредусмотренное испытание на стойкость поспособствовало устранению, может быть, последнего cлабого места в этом новом автоматическом механизме. Для сравнения со старым, более ранним АР-калибром мы изучали прекрасную автоматику 60-х годов. Раритет с каталожным номером 5209 (номер корпуса 29 251, номер механизма 86 332, поставка 26.02.1964) подкупает изящным циферблатом и потребовавшим больших затрат корпусом. Но только открыв закрученную заднюю крышку, можно увидеть, какие удивительно красивые автоматические калибры производили раньше на АР. Калибр К 2072 был выпущен в 1962 году и поставлен в качестве запасного базового механизма от Jaeger-LeCoultre. Диаметр его равен примерно 29 мм, толщина около 6,3 мм. Мост автоматического завода представляет собой обособленное устройство и привинчивается к базовому часовому механизму. Очевидными атрибутами К 2072 являются гильошированная маховая масса из желтого золота, упорный подшипник ротора с четырьмя рубиновыми роликами, а также опорная плита ротора, обработанная Cotes de Geneve. Юстированный в четырех положениях калибр располагает винтовым балансом с волоском Breguet, a также тонкой регулировкой с помощью микрометрического винта и пружины в форме лебединой шеи. Дальнейшие технические данные можно найти в приложенных к статье таблицах. Если сравнить две конструкции с разницей в 40 лет, технический прогресс Калибра 3120 нельзя не заметить. Именно удачное расположение трех мостов (заводного барабана, зубчатой передачи и автоматического завода) с гармоничной интеграцией симметрично исполненного моста баланса производит очень эстетичное общее впечатление. Новый, цельный механизм, который достойно продолжает традиции Audemars Piguet.

IWC-Калибр 80110
В конце 40-х годов многие швейцарские производители часов занимались разработкой и внедрением механизмов наручных часов с автоматическим заводом. У IWC ответственным за это был Альберт Пеллатон, который в 1944 году взял на себя техническое руководство фирмой. После многолетней работы конструкторы смогли в 1950 году подать заявку на патент на особенно удачную конструкцию с ротором, который заводился в двух направлениях.

Вложение 39582

В 1951 году был выпущен первый автоматический Калибр 85, устанавливавшийся в различные модели часов - в первую очередь, в IWC Ingenieur, у которых часовой механизм с внутренним корпусом из мягкого железа был защищен от воздействия магнитных полей. Линейка Ingenieur впервые появилась на рынке в 1 954 году. Защита от влияния магнитного поля нашла применение в часах для летчиков Mark 11. Начальный Калибр 85, которым оснащали первые часы Ingenieur в варианте, 852/8521, был последовательно усовершенствован и продолжен под обозначениями Калибр 853 и 854 (исполнение с номерами 8531 и 8541). Для сравнения с новым автоматическим IWC-калибром мы отыскали 35-летние часы IWC с каталожным номером R 817 AD. В них работает Калибр 8541 В, последняя модификация перед прекращением производства в 1976 году. В начале 80-х годов IWC была куплена VDO Mannesmann и была поставлена под новое руководство. Гюнтер Блюмляйн, который снача- ла работал консультантом, а затем принял на себя руководство IWC, срочно прекратил собственное производство часовых механизмов и приказал пустить на слом все штампы и режущие инструменты Это означало, что самостоятельному производству калибров у IWC пришел конец. Впредь должны были применяться только покупные калибры. В качестве поставщика механизмов была избрана фирма ЕТА из Гренхена, которая в дальнейшем поставляла различные варианты автоматического Калибра 2892 и механизма хронографа Калибр 7750 (Valjoux). Позже появились также часовые механизмы от Jaeger-LeCoultre, особенно автоматический Калибр 888 и следующий за ним 889, причем применение этого высокочувствительного калибра в спортивных часах не всегда оказывалось счастливым.

Вложение 39583

Новые часы IWC Ingenieur пробуждают воспоминания об IWC Ingenieur с каталожным номером 1 832 в стальном корпусе, за большие размеры любовно называемой Jumbo. Эта модель, корпус которой был выполнен по проекту дизайнера Жеральда Женты, была последней моделью Ingenieur с собственным калибром мануфактуры IWC {С. 8541В) - высоко стоит планка для «прыжка в высоту» нового мануфактурного калибра 80110. Пружинящий мост автоматического завода типа Pellaton сразу же подтверждает тождество с IWC. Как хорошо, что здесь сохранены прежние достоинства! Но вид кронштейна баланса и регулятора вызывает первое волнение: отсутствует волосок Breguet, нет баланса с грузовыми шайбами, нет тонкой регулировки хода с помощью эксцентрика! Лишь точное изучение платины, мостов и других компонентов механизма подтверждает догадку о том, что здесь базой служит широко распространенный почти 30-летний Калибр хронографа ЕТА 7750 - естественно, «облегченный» за счет модулей хронографа и автоматического завода, модифицированный для завода Pellaton. Мы не удовлетворились визуальным сравнением, а проверили также детальные схемы механизма, списки фурнитуры, и инструкции по монтажу каждого калибра. Существенные различия обнаружились, например, в механизмах завода и стрелок, а также в механизме указателя даты.

Вложение 39584

Насколько можно было узнать из чертежей, у калибра IWC было модифицировано только промежуточное колесо перевода стрелок. В схеме указателя даты нашли применение лишь некоторые детали ЕТА (среди них минутник поводкового колеса, вексельное колесо, часовое колесо), остаток механизма указателя даты заимствован от IWC-калибра. Также были модифицированы основная и промежуточная платины с относящимися к ним компонентами, что с первого взгляда незаметно. Так, для интеграции собственного заводного барабана IWC его цапфы вставлены во втулки из бериллиевой меди, что повышает плавность хода и износостойкость. Под задний винт у нового моста для анкерного колеса было расширено сверленое отверстие и вставлена дополнительная фланцевая втулка со внутренней резьбой. Но самые очевидные изменения претерпела промежуточная платина. Верхний подшипник анкерного колеса больше не составляет единого целого с платиной, а ее функции выполняет вновь сконструированный мост анкерного колеса. Этот мост, в свою очередь, расположен в выфрезерованной выемке, и его положение точно фиксируется двумя фланцевыми втулками относительно главной платины. Благодаря такой конструкции теперь можно просто и быстро снимать анкерное колесо у Калибра ЕТА 7750 для этого необходимо было полностью демонтировать промежуточную платину с мостом завода и модулем хронографа.

Вложение 39585

Платины и мосты в стандартном исполнении обычно штампуют и затем обрабатывают на различных станках за несколько рабочих операций. На последних операциях обработки последовательно выдерживаются конструктивные нормы IWC. Этот процесс специалисты называют САМ (Computer Aided Manufacturing) - компьютеризованное изготовление. Кроме изменения наружного контура промежуточной платины дальнейшая важная модификация потребовала установки собранного заводного механизма Pellaton. Для этого нужны четыре дополнительные фланцевые втулки (одна из них в измененной сердцевине корончатого колеса), а также вновь сконструированный мост секундного колеса. Еще одну новинку представляют собой новая конструкция кронштейна баланса и регулировка баланса. Тонкая установка производится теперь не состоящим из двух частей градусником (ЕТА), а посредством системы Triovis, которая состоит из сегмента зубчатого венца и винта с мелкой резьбой. На баланс с тремя плечами воздействует плоская спираль, а направляют его подшипники с противоударной защитой Incablock. Устанавливать симметричность колебательного процесса позволяет регулируемый держатель колонки спирали (волоска). Автор не скрывает, что считает заводной механизм Pellaton, которому уже более 50 лет, все еще одним из самых эффективных и инновационных технических устройств, которые ему до сих пор встречались. Кинематика механизма в сочетании с изобретательными техническими решениями считаются выдающимися в мире часов с автоматическим заводом.

Вложение 39586

Эта гениальная система, хотя и с некоторыми изменениями, была использована в калибре новой модели Ingenieur.

Для опор ротора Альберт Пеллатон однажды выбрал один большой и один малый подшипники, следуя конструктивному принципу: «Большой подшипник служит опорой, маленький - ведущим». Цилиндрическая ось с двумя опорными камнями одинакового диаметра сегодня обходится в изготовлении, конечно, гораздо дешевле. Мост автоматического завода, который в списке фурнитуры к Калибру С.8541 В можно найти под наименованием «Амортизационная пружина для автоматики», был рассчитан заново так, чтобы для ротора во время полного оборота на 360° существовала примерно постоянная жесткость. По данным IWC, подшипник ротора обнаруживает ход пружинения приблизительно на +- 0,025 мм в плоскости поворота. Этот подшипник равным образом улавливает удары вдоль оси и предотвращает повреждения промежуточной платины посредством установленного на нижней стороне ротора резинового амортизатора. Почти без изменений осталась остальная конструкция завода Pellaton, но у колеса автоматического завода был наполовину уменьшен модуль пилообразных зубьев, и две храповые собачки получили увеличенные зубья. Естественно, удвоение числа зубьев теоретически увеличило коэффициент полезного действия. Нужно также учесть, что более мелкие зубья быстрее изнашиваются, расширенные зубья в случае осевых ударов пожалуй, более надежны, но их изготовление обходится во много раз дороже В часовом журнале IWC «Watch» № 4 за 2005 год о свойствах ротора новой конструкции пишется следующее: «Ротор сам по себе служит «рессорой». Он снабжен выфрезерованными особым образом выемками для того, чтобы выдерживать и амортизировать вертикальные удары и толчки, не передавая нагрузку на подшипник». Однако плита-держатель ротора состоит, по данным IWC, из латуни и имеет толщину 0,56 мм Даже при очень большой нагрузке и соответственно больших усилиях она будто бы не подвергается заметному изгибу. Латунь - это сплав меди с цинком, не имеющий высокого модуля упругости, как пружинная сталь (модуль упругости латуни 9000 кг/мм2, а пружиной стали - 22 000 кг/мм2). Но испытания на вибростойкость и гомологию прошли успешно, вертикальные толчки и удары не нанесли никаких повреждений механизму. В общем и целом можно утверждать, что новый IWC-Калибр 80110 представляет собой основательную и очень прочную конструкцию. Соображениями экономичности можно оправдать компромиссные решения, которые были приняты для структуры и опорного узла ротора. Предоставленные для испытаний часы IWC Ingenieur IW 3227 блистали удивительно хорошими характеристиками хода. Даже при многих замерах позиционная ошибка (DEL) оставалась постоянной, равняясь от 005 до 006 сек/сутки. В этом часы Ingenieur определенно победили трое других испытуемых часов и подтвердили особенную надежность нового механизма с автоматическим заводом. Как уже было сказано, автор статьи причисляет Калибр С.8541 к лучшим автоматическим часовым механизмам, когда-либо изготовлявшимся в Швейцарии. Инновационное развитие конструкции без фиксации на наружный диаметр и толщину, наверно, позволило бы усовершенствовать продукт. Заводной механизм Pellaton и прежде считался одним из самых надежных технических устойств. Регулирование с волоском Breguet, баланс с грузовыми винтами, а также раздельная установка точности и отклонения хода при помощи эксцентриковых винтов представляли собой настоящее произведение искусства. Правда, иногда у Калибра С.8541 В в одной или двух из шести позиций случаются критические ошибки. Эти позиционные ошибки все же обусловлены конструкцией и мотивированы действовавшими тогда производственными допусками. В случае изобретательной переработки основной конструкции с привлечением современных методов производства и допусков IWC безусловно добилась бы успеха, который вывел бы шауффхаузенскую мануфактуру снова на видное место в часовой промышленности Швейцарии. Приводимые для сравнения золотые мужские часы IWC позволяют увидеть мануфактурный Калибр С.8541 В, только когда выкручена задняя крышка. Этот редкий коллекционный экземпляр под заводским номером 1 976 636 в корпусе № 1 788 768 был куплен в лондонском филиале IWC 22 сентября 1971 года и уже тогда стоил сумму, эквивалентную 1040 швейцарским франкам. После основательного ремонта с установкой нового регулятора 35-летний ветеран проявил качества хронометра. Ошибка в шести позициях составляла 005 сек/сутки, отклонение зуба анкерного колеса - 0,1: результат, который показывает новая Ingenieur с калибром 80110. Если рассмотреть показанный в рекламном проспекте заводной механизм Pellaton с поглощающим удары пружинящим мостом автоматического завода, то ясно, что он является не волнующей новинкой, а уже известной конструкцией, которая лишь частично улучшена. Некоторые детали, например конструктивное исполнение плиты-держателя ротора или ось ротора, по мнению автора, можно рассматривать как упущенные шансы. Точную установку баланса с использованием системы Gyromax тоже нельзя считать усовершенствованием, но, по мнению IWC, она упрощает труд часовых мастеров. Обычные в прошлом регулирующие грузы системы Gyromax были здесь столь же мало приемлемы, как испытанный волосок Breguet. На первое место, видимо, вышла конструктивная прочность, которая оттеснила на задний план многие прежние достоинства. При ответе на вопрос, можно ли рассматривать Калибр 80110 как действительно новый и, прежде всего, новый мануфактурный механизм, прямо-таки напрашивается сравнение его со старым калибром Rolex Daytona. Вплоть до вступления в строй в 2000 году собственного мануфактурного калибра хронографа в этих культовых часах работал модифицированный Zenith El Primero 40C (ранее называвшийся 3019 РНС) под номером калибра Rolex 4030. В этом модифицированном Rolex-калибре устанавливали среди прочих частей заводной барабан, зубчатую передачу и кронштейн баланса с комплектным регулирующим устройством от Rolex, так что любой часовой мастер Rolex знал этот механизм и мог его ремонтировать. От IWC ожидали новой колебательной системы; можно было даже просмотреть описание патента. Можно ли ждать от IWC такого же шага, что и от Rolex, и будет ли нам представлен в обозримом будущем настоящий мануфактурный автоматический механизм IWC?

Jaeger-LeCoultre Калибр 975
В Германии Jaeger-LeCoultre входит в число самых известных часовых брендов. Выпускаемые во многих вариантах часы Reverso считаются здесь культовыми. В 50-60-е годы эта марка, однако, не была еще так широко распространена в большинстве стран Европы, что подтверждает численность продукции за то время.

Вложение 39587

Так, с 1944 по 1965 год было произведено ровно 83 000 механизмов с ручным заводом Калибр 478, который применяли также в военных часах. Калибров 497, сердцевины Futurematic, прогрессивных автоматических часов с указателем запаса хода и заводной головкой на задней крышке корпуса, мануфактура выпустила с 1951 по 1957 год ровно 52 000 штук. Около 80% этих калибров, которые не были вставлены в корпуса, отправились в США и из-за таможенных тонкостей получили наименование «неотрегулированных». Даже Калибр 814 с ручным заводом и будильником был выпущен с 1 953 по 1 964 год в количестве всего 115 000 экземпляров Причем опять-таки 60% этой продукции попали на американский рынок. Наряду с этими механизмами Jaeger-LeCoultre производила также базовые механизмы (ebauches) для других марок, например, для Audemars Piguet в Ле Сантье, для Vacheron & Constantin в Женеве и иногда даже для Patek Philippe. В двух первых случаях речь идет о запасных базовых механизмах, в разработке которых принимали участие Audemars Piguet и Vacheron & Constantin.

Вложение 39588

Для Patek Philippe базовые механизмы от Jaeger-LeCoultre были незаменимы до тех пор, пока не началось производство новых, самостоятельно разработанных автоматических калибров. В связи с этим интересно будет заметить, что Vacheron & Constantin и Jaeger-LeCoultre вплоть до 1968 года составляли единое целое. Споры о наследстве и другие разногласия привели тогдашних владельцев к разделу прекрасно функционировавшего союза фирм. С наступлением «Кварцевой революции» для Jaeger-LeCoultre также наступили тяжелые времена. Богатое традициями предприятие смогло пережить тяжелые времена, только целенаправленно осваивая новые области деятельности - такие как, например, медицинская техника. Новому мануфактурному калибру был открыт путь уже в 1 998 году. Уже тогда было ясно, что одним хорошо зарекомендовавшим себя автоматическим механизмом 889 (а затем 889/1 и 889/2) нельзя удовлетворить потребности будущего. Имея диаметр 26 мм и толщину 3,25 мм, этот «автомат» отвечал всем требованиям к плоским мужским часам. У Ingenieur это соотношение толщины и наружного диаметра считалось «вынужденной мерой», которая обосновывалась не закономерностями механики, а ложными утверждениями менеджмента.

Уже с первого взгляда на новый калибр 975 становится очевидным конструктивное разделение на основную платину, мосты и устройство автоматического завода. Повопросу о важнейших критериях нового калибра у руководства Jaeger-LeCoultre были следующие соображения: он должен стать самым точным калибром на рынке, должен быть непревзойденным по надежности (то есть ни одна деталь не должна смещаться при ударе или толчке), и интервалы между сервисными обслуживаниями, которые до сих пор составляли от трех до пяти лет, должны стать длиннее (от шести до десяти лет). Кроме того, все функции часов должны стать регулируемыми посредством заводной головки такое решение значительно уменьшало износ деталей.


Для развития семейства калибров 970/975 нужно было не только усовершенствование существовавшего автоматического калибра 889/2, но и создание базы для дальнейших разработок и усложнений механизма. Решение в пользу движущегося в одном направлении ротора основано на результатах ряда экспериментов. Два сравниваемых часовых механизма, с односторонним и двусторонним заводом, устанавливали на приспособлении для испытания часов и определяли качество их завода. На этом приспособлении действовавший в двух направлениях заводной ротор превосходил по силе ротор, вращавшийся в одном направлении. Во время же обычного ношения часов на левой руке, напротив, односторонний завод превосходил двусторонний. Специалисты Jaeger-LeCoultre дали понять, что этот работающий в одном направлении завод скоро будет применен в известном автоматическом Калибре 889/2. На провокационный вопрос, почему Jaeger-LeCoultre рекламирует как новинку керамические шарики подшипника ротора, ведь в шарикоподшипниках садового оборудования уже давно применяются шарики из керамики, нам возразили, что до сих пор было невозможно изготовлять керамические шарики (здесь из окиси циркония) таких небольших размеров.


В общем и целом новый Калибр 970/975 представляет собой аккуратно и профессионально сконструированный автоматический механизм. Большой диаметр и разумная толщина обеспечивают достаточный объем, чтобы гарантировать платине и мостам стабильность и необходимую прочность. Для имеющего порядочные размеры заводного барабана и следующего за ним зубчатого механизма передачи тоже достаточно места. Хватает высоты и для зубчатых колес и трибов. Когда мост автоматического завода снят, открывается доступ ко всем зубчатым колесам и другим компонентам механизма. Баланс и мост баланса тоже имеют хорошие размеры и легкодоступны. Отклонение зуба анкерного колеса от палеты легко регулируется поворотом держателя колонки волоска. Юстировку хода производят посредством лежащих друг против друга четырех грузовых винтов. Когда поворачивают два расположенных друг напротив друга винта вовнутрь, маховой момент уменьшается, когда наружу увеличивается. Поскольку маховой момент обратно пропорционален ходу, то ход часов убыстряется или замедляется. Эту регулировку хода мы знаем еще по четырем винтам Microstella, которые обеспечивают точность хода в балансе Rolex Калибра 3135. У часов Rolex эти винты выдержаны в двух размерах и регулируются изнутри. У часов Jaeger-LeCoultre все четыре винта можно юстировать снаружи. Между прочим, это важное условие автоматизации подобной рабочей операции в будущем Ротор был выполнен в том дизайне, который известен нам по Калибру 889.2, только шарико-подшипник имеет другую конструкцию и больший наружный диаметр. Плита-держатель ротора в принципе идентична и действует опять-таки как пружина; маховая масса имеет два уступа и более массивна. Не сразу заметны, но заслуживают упоминания резервы пространства: как под ротором, так и с наружной стороны платины имеется еще много свободного места хорошая возможность дополнять этот калибр многими другими функциями. Но как выглядит теперь сравнение с прежним калибром Jaeger-LeCoultre? Для ответа на этот вопрос мы выбрали сохранившиеся в стальном корпусе часы Geomatic под каталожным номером Е 339/1, очень редкие и пользующиеся повышенным спросом. В этом хронометре работает Калибр К 883S с заводским номером 2 019 073 с выдающимися характеристиками хронометра: ошибка в шести позициях при повторных измерениях оставалась равной 5 сек/сутки! Только максимальная амплитуда 275 сигнализировала о дефиците смазки у часов, которым исполнилось более 30 лет. Внешне невзрачный, автоматический Калибр К 883 был создан на базе Калибра 880 1 959 года. С небольшим наружным диаметром (26 мм) и большой толщиной (6,14 мм) он представляет собой очень солидный механизм, достоинства которого заключаются не в эстетике, а, скорее, в точности. Основными его частями являются платина,мосты заводного барабана и зубчатого механизма. Двуплечий баланс опирается на кронштейн и имеет волосок Nivarox. Держатель колонки волоска подвижен, тонкая установка градусника не применена. Мост автоматического завода крепится винтами к базовому часовому механизму сверху. Ротор вращается в двух направлениях, передавая усилие завода вексельному устройству с качалкой. При взгляде на рядом лежащие механизмы становятся очень заметными «возрастные» различия почти в 40 лет, которые различием конструктивных принципов хорошо доказывают новизну калибра 975. Наши «подопытные» часы Jaeger-LeCoultre Hometime (каталожный номер 1628420, заводской номер 2 321 526) в начале не блистали лучшими характеристиками хода. Ежедневно они отставали примерно на семь секунд, а ошибка в шести позициях (DEL) на 9 сек/сутки не вызывала особого восторга. Мастера из Ле-Сантье помогли нам отрегулировать ход, но устранить позиционные ошибки они не смогли. Новый Калибр 970/975 стал крупной удачей Jaeger-LeCoultre. Специалисты в Ле Сантье, изучая все смежные отрасли науки, последовательно обращали внимание на новые принципы конструирования, а также имели возможность осуществлять возникающие у них новые идеи на практике. Теперь же следовало бы еще улучшить точность хода.

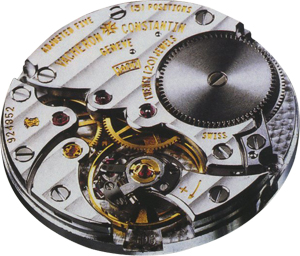

Vacheron Constantin Калибр 2475
Часы Vacheron Constantin всегда входили и входят в число лучших швейцарских часов. Именно в 60-е годы модели этого старожила Женевы ни в чем не уступали произведениям Patek Philippe и держались на том же уровне дизайна, техники и разнообразия. Годовой выпуск продукции у этих двух женевских часовых мануфактур тоже выражался величинами одинакового порядка. К 250-му юбилею в 2005 году знаменитая часовая марка сделала себе особый подарок: собственное производство часовых механизмов и собственный часовой механизм с автоматическим заводом.


Время первых научных часов Vacheron & Constantin с автоподзаводом наступило еще в 1 949 году. Базовый механизм поставляла тогда фирма Jaeger-LeCoultre. Oy был во многом идентичен с IWC Калибром 476, а у Vacheron & Constantin был выпущен с наименованием 477 (модифицированный 477/1). Снабженный пока еще небольшой маховой массой автоматический завод вращался только в одном направлении. Впервые он был изготовлен к золотым мужским наручным часам под номером по каталогу 4871, которые были выпущены в конце 1949 года. В 1955 году последовали первые модели с автоматикой, ротор которой вращался на все 360*. В последовавшие за этим годы поставщиком бронируемых базовых механизмов оставалась Jaeger-LeCoultre. В связи с изменением условий владельцев мануфактуры в круг поставщиков механизмов сперва были приняты Frederic Piguet, а потом - Girard-Perregaux. Ни по техническому уровню, ни по качеству эти фирмы-производители не достигали уровня Jaeger-LeCoultre, но зато их продукция была значительно дешевле. При разработке концепции нового собственного автоматического механизма были заданы конкретные длина и толщина, так как ему нужно было заменить три прежде применявшихся калибра. При диаметре 26,2 мм и толщине 3,6 мм главным оставалось обязательное условие тонкости, и конструкторы опять были вынуждены идти на компромиссные решения. Таким образом, основные компоненты механизма состояли из довольно тонких деталей: платины, мостов заводного барабана и зубчатого механизма, а также кронштейна баланса. Автоматический завод был встроен в оба моста и действовал только в одном направлении -механизм для изменения направления движения ротора едва ли можно было разместить в тесном внутреннем пространстве. Двухплечий баланс работает с плоской спиралью, тонкое регулирование осуществляет система Triovis. Co стороны Vacheron Constantin было дано разъяснение, что Triovis представляет собой лишь переходное решение до тех пор, пока не появится возможность получать от Nivarox тот винтовой баланс, который нам уже известен по Калибру 975 Jaeger-LeCoultre.


Отдельная платина со стороны циферблата позволяет расположить различные указатели, включая указатель запаса хода. Общая конструкция нового калибра 2475 выполнена традиционно и выдает почерк ответственного конструктора. Последний поработал прежде в фирмах Nivarox, Frederic Piguet и Jaeger-LeCoultre. Жаль, что он не был знаком с прежним автоматическим Калибром от Vacheron & Constantin. В противном случае он, может быть, кое-что позаимствовал бы из конструкции и стиля этого великолепного технического решения. В общем и целом новый Калибр 2475 Vacheron Constantin представляет собой солидную конструкцию, у которой особенно привлекательно выполнена окончательная отделка. Часы, переданные новой фабрикой в Ле-Сантье для испытаний, производили впечатление диаметром корпуса, указателями дня недели, даты и запаса хода. Даже «Женевское Клеймо» (Poincon de Geneve), которое раньше можно было обнаружить только на платине и мосте, гордо красуется на циферблате благодаря исключению из правил по случаю 250-летнего юбилея марки.


Присутствует также модная сегодня задняя крышка со стеклом, позволяющая взглянуть на мастерски отделанный автоматический механизм. При первом испытании все важные параметры получили положительную оценку, лишь с ошибкой хода в шести позициях нельзя было согласиться. Она равнялась от 12 до 14 сек/сутки и выходила из ожидаемых нами пределов. Что было тому причиной? По договоренности с женевским представительством этот благородный экземпляр часов получил новый регулятор в собранном виде. После возвращения часов ошибка хода в шести позициях составляла всего 8 сек/сутки и стала тем самым более чем втрое меньше первоначальной. Для сравнения с более ранним автоматическим механизмом Vacheron Constantin мы взяли очень редкий роскошный экземпляр, который был выпущен в 1 968 году. В хронометре под каталожным номером 6782 Q (заводской номер 598 456, номер корпуса 433 445) работает Калибр К 1072/1, тоже из запасов базовых механизмов Jaeger-LeCoultre и во многом идентичный описанному выше Калибру К 2072 Audemars Piguet. Только вместо Cotes de Geneve плита держателя ротора украшена шлифовкой в виде расходящихся лучей солнца. Далее, вариант от Vacheron Constantin юстирован в пяти, а вариант Audemars Piguet только в четырех позициях. Наконец, наш калибр Vacheron Constantin снабжен балансом Gyromax и может обходиться без тонкой регулировки с микрометрическим винтом и «лебединой шеей». Теперь, если сравним почти 40-летний Калибр К 1072/1 (1 -означает баланс Gyromax) с новым Калибром 2475, то увидим, что новичок не уступает старому механизму в чисто эстетическом отношении.


Лишь присмотревшись, замечаем недостатки, которые являются результатом следования догме «плоская конструкция». Не были использованы ни баланс Gyromax с 10 грузовыми шайбами, ни волосок Breguet. Также вынужденно были снижены толщина зубчатых колес и длина рубиновых роликов. Все это мероприятия, которые неизбежно влекут за собой снижение износостойкости. Калибр К 1072/1 имеет обычную конструкцию, для соединения платины с мостами используют по два установочных штифта и один или два винта с цилиндрической головкой. У кронштейна баланса нашего Калибра К 1072/1 оба установочных штифта, правда, выступают из платины, а верхние установочные отверстия выполнены глухими, так что штифты остаются невидимыми. Для того чтобы кронштейн, который крепится всего одним винтом, располагался точно, он имеет снизу концентрично выфрезерованную выемку. Такое соединение осуществлено также в новом Калибре 2475, хотя теперь установочные штифты видны. Видимо, здесь сознательно отказались от конструкции с фланцевыми втулками со внутренней резьбой, о которых мы знаем по другим новым калибрам. Если свести все «за» и «против» обоих калибров, невольно возникает вопрос, разве нельзя было достичь большего ввиду большой традиции Vacheron Constantin, с одной стороны, и современного прогресса техники с другой?

Rolex Калибр 3135
Прежде всего, позвольте пояснить: автор не работает по совместительству у фирмы Rolex сотрудником по связи с общественностью, но пока еще получает кое-какие знаки внимания от марки с эмблемой в виде короны. То обстоятельство, что выбранный образцом Калибр 3135 так легко отделывается от оценки, объясняется исключительно техническими факторами.


Автоматический калибр 3135 Rolex очень солидная и зрелая конструкция. На прочной пластине расположены мосты для заводного барабана, зубчатого механизма и баланса. Мост автоматического завода представляет собой отдельный узел, который устанавливается на базовом механизме. Маховая масса ротора, вращающегося в двух направлениях, состоит из тяжелого металла и держится на тонкой пластине из родированной латуни. Она имеет прорези, которые смещены одна относительно другой, и благодаря этому заставляет ротор пружинить в осевом направлении. Ось ротора лежит на двух рубиновых опорах различного диаметра, и вертикальный люфт регулируется зажимным клином. По существу, этот конструктивный принцип почти соответствует опорной схеме ротора, которую выбрал Альберт Пеллатон для своего калибра IWC 85. Мощное устройство, изменяющее направление вращения ротора состоит из двух храповых колес, которые сделаны из особого алюминиевого сплава, покрыты оксидной пленкой и окрашены в красный цвет. Для выполнения этой функции требуется не точный шаг зубчатых колес, а только твердость боковых сторон зуба. Оксидный слой имеет твердость стекла и работает долго, не требуя смазки. Зубчатая передача базового механизма обладает особыми качествами: подшипники зубчатых колес и трибов имеют такую конструкцию, что трение в них почти одинаково как в вертикальном, так и в горизонтальном направлениях. Следует особо упомянуть мост баланса и сам баланс.


Баланс расположен симметрично относительно продольной оси корпуса, и это придает калибру особо эстетичный вид. Конструкция баланса считается особенно продуманной, так как отклонение зубаанкерного колеса от палеты можно регулировать посредством держателя колонки волоска, а люфт по высоте четырехплечего баланса - двумя специальными винтами с накатанными головками. Ход часов регулируется четырьмя винтами Microstella механический принцип, который соответствует системе установочных винтов у Jaeger-LeCoultre и системе Gyromax у Audemars Piguet. Сумму всех достоинств дополняет испытанный временем волосок, благодаря свободному пространству ему «дышится» легко. В итоге; все названные детали способствуют такой большой прочности и высокой точности, которых почти достигают только часы фирмы Rolex. Еще есть вопросы?



Заключение и перспективы

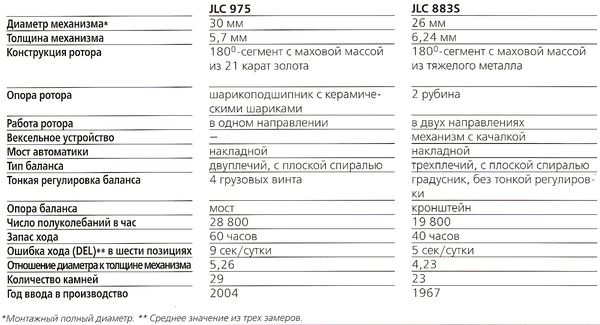

Эти две обзорные таблицы содержат все конструктивные данные и результаты измерений хода пяти калибров. Тот, кто внимательно просмотрит и сравнит детали механизмов, сам придет к верному выводу. Конечно, весь обзор представляет собой лишь моментальный снимок сегодняшнего статус-кво. Лишь через 4-5 лет новые автоматические часовые механизмы из Швейцарии дадут доказательства своих возможностей. Нет сомнения, автоматические калибры от Audemars Piguet и Jaeger-LeCoultre обладают достаточным потенциалом для дальнейшего развития. Из сравнительных таблиц видно, что как IWC, так и Vacheron Constantin шли вперед с пробуксовкой и реализовали далеко не все свои возможности. Положительным для всех технических решений является шанс на улучшение сделанного. Поэтому тем, кого касается вышесказанное, необходимо без промедлений сесть за дело.

Хотя материал и позапрошлого года, но представляет несомненный интерес.

Как то не объективно получается :confused: . А 1000 часовой тест? JLC с такими характеристиками не выпускает часы - они не соответствуют требованиям...:cool:

Всё просто нужно покупать Ролекс...вон у людей 1с в неделю!:)

Выпускают, как это не парадоксально. У меня Reverso Classic на 846 калибре в положении "заводная корона вверх" идет в - 8 сек, а "заводной короной вниз" +9 сек. В сумме -- хронометр.
До недавнего времени, Dualmatic шел почти так же, - 7 сек в первом варианте, а + 8 сек во втором.

Калибр CFB A1000 мануфактуры Carl F. Bucherer


На редкость совершенный новый часовой механизм появился в результате трех лет напряженной работы мастеров компании Carl F. Bucherer. Калибр CFB A1000 является реализацией идеи, которой суждено открыть новую эпоху в истории часового искусства. Некоторые творческие разработки, как, например периферийно расположенная маховая масса, заявлены на патент. В новом калибре нашли применение различные новаторские технические приемы, в том числе система динамического поглощения удара. И, самое главное, удалось воплотить в жизнь стремление создать что-то абсолютно новое. Все это было выполнено в духе истинной мануфактуры: часовая компания, полностью производящая свои собственные механизмы, в своей собственной мастерской.

Вложение 60775


В 2008 году компания Carl F. Bucherer открывает новую главу в истории часов. В будущем часовой механизм будет разрабатываться и изготавливаться на собственной мануфактуре. С этой целью компания Carl F. Bucherer приобрела 1 июля 2007 года известное часовое ателье в регионе Юра, 3ападной Швейцарии. Этот шаг стал логическим завершением 10-летнего успешного сотрудничества с ателье Techniques Horlogиres Appliquйes SA (THA) в местечке Sainte-Croix. В настоящее время стремительно проходит полная интеграция этого ателье в компанию Carl F. Bucherer. Этот шаг позволит г-ну Томасу Морфу, CEO компании Carl F. Bucherer, следовать в будущем двойной стратегии: «С одной стороны, при использовании давно себя зарекомендовавших базисных калибров останутся лишь те модули, которые были совместно разработаны и эксклюзивно для компании Carl F. Bucherer изготовлены. С другой стороны, нашу коллекцию часов воглавят наши собственные калибры и осложнения». Тем самым перед фирмой ТНА, которая теперь выступает под новым именем Carl F. Bucherer Technologies SA, ставятся одновременно несколько задач: стать идейным, исследовательским, разработческим и производственным центром. В настоящее время на фирме работают 17 человек. Однако в ближайшие годы эта цифра значительно увеличится.

CFB A1000: необычный новый часовой механизм

С 2005 года компания Carl F. Bucherer работает над необычным мануфактурным калибром с самозаводом. Он называется CFB A1000 и будет впервые представлен на выставке Baselworld 2008. Многие часовые марки называют себя мануфактурой. Но только очень немногие действительно могут претендовать на этот титул. Неписанный закон швейцарской часовой промышленности гласит, что этот титул имеют право носить только те производители, которые сами изготавливают хотя бы один калибр. С 2008 года это будет справедливо относиться и к часовому дому Carl F. Bucherer. Истоки часового механизма, известного как CFB A1000 и несомненно призванного произвести фурор, уходят в 2005 год. Именно тогда было принято принципиальное решение изменить разнообразную коллекцию часов компании Carl F. Bucherer и дополнить ее новым калибром, выполненным на высочайшем техническом и ремесленном уровне. Последовательное воплощение в жизнь философии качества потребовало от компании создание собственного часового механизма.
Три года ушло на разработку собственного первого мануфактурного калибра, гордо носящего имя Carl F. Bucherer. Популярная в настоящее время тема «клон», что означает копирование уже известного, более не защищенного патентом часового механизма, была исключена с самого начала. С другой стороны, уже на раннем этапе разработки было решено сделать акцент на автоматическом калибре абсолютно нового типа с уникальными конструктивными характеристиками. Однако список поставленных задач этим не ограничивался:
использование традиционных, давно зарекомендовавших себя технологий, таких как классическая система регулировки, швейцарский анкерный пуск, традиционный зубчатый механизм с подшипниками на камнях
калибр современного дизайна с открытым видом на мосты, колбы и другие компоненты
использование принципа платформы, позволяющего оснащать новый часовой механизм дополнительными функциями
высочайшая надежность
возможность полу-промышленного производства заготовки Новый автоматический калибр CFB A1000, безусловно, полностью отвечает всем этим требованиям. Кроме того, техники и часовые мастера Carl F. Bucherer добавили еще целый ряд необычных свойств и характеристик.

Периферийный заводной ротор
При конструировании всех автоматических калибров основным вопросом является расположение маховой массы. С исторической точки зрения принципиально существуют четыре возможности:
1. Центральное расположение: ротор передвигается по всей поверхности механизма. Эта давно зарекомендовавшая себя конструкция имеет один недостаток: она всегда частично загораживает вид на часовой механизм.
2. Эксцентрично установленный над часовым механизмом ротор. В этом случае возникают проблемы, аналогичные центрально расположенному ротору.
3. Микро-ротор,интегрированный в часовой механизм.Эта система ничего не загораживает, но требует более малоразмерных компонентов.
4. Маховая масса огибает часовой механизм по его периферии. Из всех имеющихся возможностей именно такое расположение ротора используется наиболее редко, что связано с высокими конструктивными требованиями. Этот вариант объединяет в себе технические преимущества центрального и оптическиепреимущества микро-ротора.

При создании калибра CFB A1000 компания Carl F. Bucherer осознанно выбрала четвертый вариант, четко понимая, что многие аспекты придется создавать заново. В отличие от своих предшественников, заявленная на патент конструкция с периферийно расположенной маховой массой обладает эффективной противоударной защитой. Опора ротора отвечает самым высоким требованиям. Она выполнена в виде роликов с DLC-покрытием, которые в свою очередь оснащены шарикоподшипниками. В этом случае керамические подшипники обеспечивают полное отсутствие необходимости в уходе. Три буквы DLC (Diamond Like Carbon) обозначают алмазоподобный карбон, т.е. исключительно твердое и устойчивое углеродное покрытие. Этот метод давно получил признательность в производстве хирургических инструментов. Кроме того, он широко применяется для повышения сроков службы промышленно производимых инструментов,как,например, сверла и фрезы. По сравнению с традиционными PVD-покрытиями DLC-покрытия при нанесении на сталь хорошо прилипают и дают ощутимые преимущества по параметрам твердости и способности к сопротивлению. Толщина карбонового слоя, нанесенного при максимум 100 °C, составляет около одной тысячной миллиметра. Твердость же составляет более 2000 по Виккерсу, что в три раза больше, чем твердость стали.

Система DSA (динамического поглощения удара) позволяет защитить маховую массу от ударов
В калибре CFB A1000 все блоки шарикоподшипников монтируются на подвижных балансирах, которые точно устанавливаются с помощью кулачков. Настройка балансира осуществляется посредством эксцентрика. Новая система динамического поглощения удара DSA работает с высокой эффективностью. Кинетическая энергия маховой массы передается на заводной механизм с помощью передаточного колеса. Компания Carl F. Bucherer оснастила это передаточное колесо сразу двумя «инкаблоками», или противоударными устройствами, для того, чтобы при ударе ось не сломалась. При сильном, в случае ручных часов, отнюдь не редком ударе, стенки моста ограничивают радиальное смещение маховой массы.Осевой зазор обеспечивается специальными болтами. Таким образом, удар ротора об основание корпуса становится невозможным.

Двунаправленный завод
Другой особенностью нового автоматического калибра является эффективность самозавода. Маховая масса поставляет энергию в оба направления вращения. За поляризацию движений ротора отвечает заводной механизм, функционирующий с малыми потерями. Он состоит из двух кулачковых муфт с эксцентрически установленными зажимными роликами. Эти пары роликов работают поочередно и отличаются простотой конструкции и надежностью. Им не требуется смазка, и, тем самым, нет необходимости в обслуживании.

Точная регулировка с помощью системы CDAS (центральная двойная система регулировики)

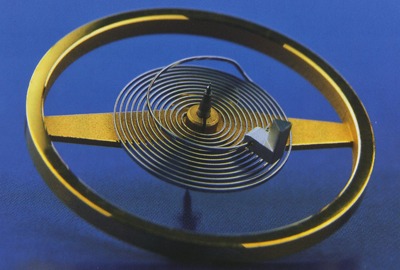

Сердцем и душой всех механических часов является система колебаний и хода. Компания Carl F. Bucherer опять представляет запатентованное новшество. Конкретно речь идет о CDAS (Central Dual Adjusting System), что означает центральная двойная система регулировки. Важнейшими преимуществами этой изысканной системы точной настройки с центральным элементом управления являются:
Балансир и ходовой механизм нуждаются в настройке только один раз. Затем происходит фиксирование системы против ударов.
Для обеспечения долгосрочного высокого качества точная поднастройка может осуществляться только с помощью специального ключа, т.е. только в специализированных сервисных центрах.
Балансир и его вал устанавливаются на подшипники с двух сторон посредством двух идентичных «инкаблоков», противоударных предохранителей. Это обеспечивает оптимальную установку высоты зазоров.

Традиция в современной интерпретации
Дизайн и отделка часового механизма, имеющего диаметр 30 мм и высоту 4,3 мм, не только соответствуют высококачественной технологии, но и оптимально отражают философию мануфактуры часовой марки Carl F. Bucherer. Мосты и стержни, расположенные на различных уровнях, качественно обработаны, демонстрируя матовые и обработанные щеткой поверхности с алмазной огранкой. Чередование матовых, обработанных щеткой и отполированных поверхностей обеспечивают высокое оптическое качество всех компонентов.
Основной задачей каждого часового механизма является измерение и индикация времени. Калибр CFB A1000 показывает часы и минуты с помощью центрально расположенных стрелок. Для секунд имеется маленькая стрелка у отметки «6». Безусловно компания Carl F. Bucherer добавит к новому базисному механизму и другие полезные функции. Это может быть большая дата, указатель дня недели, а также резерв хода.

Технические характеристики калибра CFB A1000:
Механическое часовое устройство с автоматическим заводом посредством периферийно расположенной маховой массы, работающей в обоих направлениях вращения.
Диаметр: 13? или 30 мм
Высота: 4,30 мм
Функциональные камни: 29
Частота: 21.600 биений/час или 3 Гц
Резерв хода: около 55 часов
Ходовой механизм: швейцарский анкерный ходовой механизм
Предварительная сборка: сборочный узел Nivarox, тип Asuag N° 8
Балансир: круговой, позолоченный механизм «Glucydur»
Двойной ролик: латунь с никелевым покрытием
Эллипс: красный рубин
Спираль хода: плоская, CGS 71, Anachron, термически обработанная по методике «Etastable»
Конусная втулка: Greiner
Анкерное колесо: сталь, плоско отполированная, 1 скос, полированные подъемы, специальная обработка «Epilame» против растекания масла
Анкер: сталь, плоско отполированная, края вилкового выреза закруглены
Анкерные паллеты: красный искусственный рубин, специальная обработка «Epilame» против растекания масла
Угол подъема: 50°
Регулирующий орган: классический

Вложение 60776

Источник: http://www.oclock.info/master/readnews.php?aid=3398

О немецких часовых механизмах


http://www.timeseller.ru/netcat_file.../1_1(2)(1).jpg

Разум и чувства
Немецкий склад ума исторически выделяют две яркие характеристики (по которым чаще всего и выявляли даже тщательно подготовленных шпионов). Это стремление любое действие, во что бы то ни стало, довести до своего логического совершенства и склонность к узкой специализированности. Еще Тэффи описывала немецкого официанта, виртуозно подающего рыбу: если у него случайно спросить «а нельзя ли принести пивка?», он сойдет с ума от неожиданности. Всю жизнь рыба, рыба и вдруг& пиво! Для этого существует другой официант.

Mache mit uns!
Описанные выше качества проявились у немцев и при изготовлении часов. На первый взгляд, немецкие механизмы не производят особого впечатления, в сравнении с творениями соседей-швейцарцев. В них нет той легкости и архитектурной фантазии, которая приравнивает швейцарские конструкции из осей, колес и пружин к ожившим произведениям искусства. Не могли родиться в немецких часовых мастерских и идеи таких наполовину развлекательных «наворотов» как репетир, лунный календарь или турбийон. Зато, немецкие механизмы  пример почти совершенной надежности, рациональности и филигранности исполнения. Раз найдя хорошую идею, немецкие часовщики и сегодня продолжают доводить ее до технического абсолюта.

Если исторический центр больших механизмов находится в Шварцвальде, то alma mater немецких карманных и наручных часов является саксонский городок со странным названием Glashutte (переводится как «Стеклянна хижина»), в котором находится часовая империя, основанная Альфредом Ланге. Именно на фабриках Ланге сформировалась «фирменная» конструкция немецких часовых механизмов, которые и сегодня являются визитной карточкой продукции часовых фирм из Гласхютте. Основное чисто немецкое усовершенствование  это способ крепления камней в опорах. Дело в том, что до 1925 года часовые камни делались не цилиндрическими, а в форме зерна чечевицы, то есть просто запрессовать их в отверстие, как это делают сегодня, было нельзя.

Опора оси  одна из самых важных частей механизма, из-за ненадежного крепления камня оказывалась достаточно уязвимой. Немцы наиболее серьезно из всех отнеслись к этой проблеме, выделив конструирование опор в отдельную отрасль. На предприятиях A.Lange даже была построена специализированная фабрика, занимающаяся созданием надежных креплений для часовых камней. Именно там и был найден выход: поместить камень в латунную втулку-шатон, фиксирующуюся вокруг отверстия винтами. Такая конструкция значительно улучшала качество сборки, а также повышала ремонтопригодность механизма, ведь для того, чтобы заменить камень, достаточно было вывинтить втулку.

Сегодня немцы вполне могут позволить себе просто запрессовывать камни, как это делают все остальные, но они остаются верны своей старой идее, которая, помимо прочего, определяет «лицо» немецкого механизма: рубиновые камни в окружении вороненых винтов и золотого ободка втулки выглядят исключительно стильно и узнаваемо. Вторая «фишка», родившаяся в мастерских Гласхютте: так называемый «мост ¾», когда вместо обычных поперечных мостов оси крепятся к верхней платине, закрывающей ¾ механизма. Это усовершенствование, конечно, не позволяет в полной мере насладиться видом работающего механизма, зато повышает его надежность и точность, предотвращая смещение осей.

Во время Второй мировой войны фабрики Ланге постигла печальная участь. Большей частью их разбомбили, а остальное разворовали. Во времена существования ГДР, на территории которого оказался Гласхютте, на остатках заводов производили «народную» механику вполне социалистического качества.
Возрождение немецких часов началось в 90-94 году  фактически сразу после объединения Германии. Немцы с поразительной энергией в рекордные сроки не только восстановили производство, но и вывели марки Гласхютте в элиту часовой промышленности. Сегодня в городе, население которого составляет 5 000, в часовом производстве занято 500 человек  10% процентов жителей. Сейчас компаний, базирующихся в Гласхютте, четыре: A. Lange & Sohne, основанная вернувшимися в 1990 году наследниками Ланге (входит в группу Richemont), принадлежащая Swatch Group, Glashutte Original, которая помимо основной представляет также марки Union и Julius Assmann, и две чуть менее именитые фабрики  Nomos и Muhle. Все часы этих марок снабжены маркировкой Glashutte S.A, которая означает, что не менее 95% комплектующих произведено в Гласхютте.

Общую концепцию продукции предприятий Glashutte наиболее удачно сформулировал глава компании Nomos Уве Аренд (Uwe Arendt): «дизайн наших часов и их качество должны быть такими, чтобы в них не хотелось ничего улучшать». На самом деле, немецкие часы в данном случае лучше всего сравнить с немецким же автомобилем  «Мерседесом». Они так же солидны и основательны, а отсутствие легкости и изящества компенсируется тщательно выверенной формой. Такие часы на руке просто невозможно не заметить. И не из-за вычурного дизайна, бриллиантов или золота, а благодаря их совершенной геометрии. Характерно, что самая «прямолинейная» марка Гласхютте Nomos регулярно становится обладателем награды за «лучший немецкий дизайн».

Mache wie wir!
Кроме компаний из Гласхютте в Германии есть еще несколько марок, выпускающих эксклюзивную механику: Sothis, Temption, Schauer с прошлого года объединившиеся в ассоциацию German Watches. Надо сказать, что немецкие марки механических часов принципиально не пытаются стать массовыми, ограничивая себя лимитированными сериями. И здесь тоже присутствует выверенная логическая последовательность: само по себе германское происхождение гарантирует часам точность, надежность и индивидуальный подход в производстве. Даже заказанные на швейцарских фабриках ЕТА, Valjoux и Dubua Depraz, механизмы немецкие компании непременно дорабатывают и модифицируют так, например, поступают Sothis и Temption. Кстати, немецкие механизмы не нуждаются в сертификации COSC (Швейцарского комитета хронометрирования), поскольку проходят испытания на точность уже в собранном корпусе это эксклюзивная практика, являющаяся особенностью германского часового рынка, когда тестируются уже готовые часы, а не отдельные комплектующие.

Хотя неверно было бы думать, что немецкие часы это конструктивизм в чистом виде и преследуют только цели повышения рациональности. Все-таки родина Гете, Шиллера, Баха и Бетховена даже в часовой области тяготеет к мистическому романтизму. Немецкий дизайн самый концептуальный в Европе. В нем практически ничего не бывает просто так «для красоты».

Например, основатель фирмы Temption Клаус Ульбрих (Klaus Ulbrich) верный последователь Баухауза и японского минималистичного стиля Васи-Саби с завидной педантичностью убирает в своих моделях «все лишнее». Концепция часов Temption: «информационная пирамида», суть которой в том, что различные показатели на циферблате обращают на себя внимание не все сразу, а в определенной последовательности. Самая фактурная часовая разметка, за ней уже замечаешь календарь, после счетчики хронографа и уже в самом конце логотип Temption, нанесенный глянцем на матовую поверхность циферблата.

А глава Sothis Вольфганг Штайнкрюгер (Wolfgang Steinkruger), много лет изучавший шаманскую культуру, вообще наделяет свои часы мифологическим смыслом: sothis на древнеегипетском означает Сириус, главную звезду созвездия Гончих Псов, изображение которых и украшает циферблат или ротор часов. Фирменный штрих Sothis ребристая окружность корпуса, состоящая из трех продольных линий. Опять же, не просто так: они символизируют триединство и три основные стихии: Землю, Воду и Воздух. При этом, часы Sothis оснащены достаточно сложными патентованными механизмами: например, Cronograph Central (хронограф с центральной стрелкой), World Time Chrono (хронограф и мировое время) и Quantieme Spirit of Moon (лунный календарь с полным календарем).

И, наконец, самая оригинальная немецкая компания Schauer, создавшая модель, которая могла бы стать символом всего немецкого часового искусства: Digital 2: на круглом черном циферблате расположено не только окошко «прыгающего часа», но и «прыгающих минут». Фактически, «минимализм в квадрате». Йорг Шауэр подошел к производству часов совсем интересно: он приобрел большой запас уникальных механизмов Durowe 7440, которые больше не выпускаются, и модифицирует их для своих моделей. Так что его часы (Digital 2, Durowe, Kulisse) это настоящий hand made с четким лимитом: пока не закончится запас механизмов.

Mache besser uns!
Как уже было сказано, немецкая эксклюзивная механика начала возрождаться не очень давно. А до этого германским часовым фирмам, как и всем в мире, пришлось преодолевать «кварцевый кризис», что из многим компаниям оказалось не по силам. И тут, как и после Второй мировой войны, немцы сумели извлечь выгоду из своего поражения: они создали массовое производство недорогих кварцевых марок, с фирменным «концептуальным» дизайном. Основное правило немецких производителей можно сформулировать так: часы должны соответствовать современности. То есть, никаких реплик, повторений и ностальгии. Сегодня в одежде люди предпочитают простые линии и стиль casual значит, такими должны быть и массовые часы.

Тот же Junghaus, отбросив славу ведущего производителя механики начала века, одним из первых сделал часы с радиоконтролем и солнечной батареей. Кстати, марка была приобретена крупнейшим немецким концерном Egana Goldpfeil Group, исправно удовлетворяющим спрос на недорогие часы минималистичного и техно дизайна, которые отличает все та же немецкая основательность и геометрическая четкость линий. А Goldpfeil свой выход на рынок сопроводил беспрецедентной акцией: пригласил мастеров ACHI для разработки дизайна своей коллекции, выбрав по одной из семи представленных каждым часовщиком модели.
Наконец, ярким примером немецкой последовательности дизайнерской концепции является марка Aigner, чьей фирменной находкой стал корпус в форме подковы и одновременно стилизованной буквы «А».
Ведь в Германии даже красота должна быть обоснованной.


Источник: http://www.timeseller.ru/article/art...=26&oldSub=360

A Case For Movement Finish


Blued steel screws. Anglage. Cotes de Genève. Countersinking. Sand blasting. Mirror polishing. Cotes du Soleil. The list of finishing touches that can be applied to a watch is long. A finely finished mechanical watch movement more often than not reflects the mark of a watchmaker or a companys pedigree and skill, but very often questions are raised as to why finishing is performed at all.

Dominic Khoo examines the reasons.It has been said that a man who has not married is incomplete. It is only after he is wed, that he is well and truly finished.Whilst movement finish of a mechanical watch is somewhat different from the above-mentioned situation, it has to be said that the finishing touch is really what separates the men from the boys.
Of course, aesthetics is one of the main reasons why watchmakers can spend hours angling a single part, amongst hundreds, in a mechanical watch. Yet it must be remembered that most people wont understand what anglage is all about, and many of the parts that are tediously angled by hand will eventually be completely hidden under other parts. Thus, is there another reason besides beauty why in a top-notch mechanical watch, all parts are angled instead of leaving them sharp and rough?
Watchmakers present the following case that the parts such as bridges and levers cannot have sharp corners because during assembly of the hundreds of parts within a tiny working area, these parts are bound to hit each other, and even the steadiest of hands may cause the part being installed to touch another adjacent part causing minute scratches.
These scratches are minute mostly invisible to the naked eye but watchmakers work with loupes that have at least 5X magnification, and whilst the scratches are still very difficult to notice, one would imagine that the perfectionist in every watchmaker worth his salt would not allow such imperfections in his or her masterpiece.


The Girard-Perregaux Tourbillon under Three Gold Bridges. See how the anglage along the bridge is perfectly even, and perfectly polished. Thus, besides beauty, one practical reason why anglage is performed is that when a watchmaker installs a part, he or she minimizes scratching done to other parts.
Of course, the actual angle of the anglage must be consistent throughout typically, the anglage is mirror polished as well. (See right)



Источник: http://www.luxury-insider.com/Regula...vement_Finish/

Прогресс





Источник: http://timeway.ru/articles/sekretnie_retsepti/

спасибо....оч интересно...
как то даже на немцев потянуло!

НОВЫЕ МАНУФАКТУРНЫЕ КАЛИБРЫ

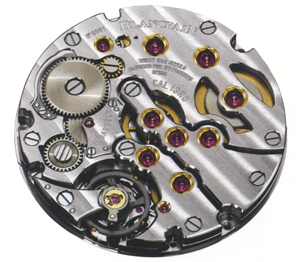

Blancpain Калибр 13RO

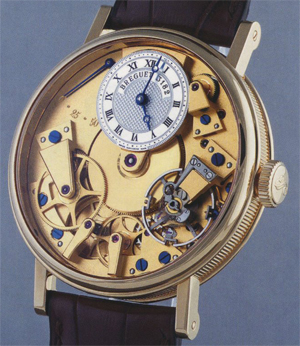

Breguet Калибр 507DR





Girard-Perregaux Калибры 2700, 3200, 3300 и 4500

Glashutte Original Калибр 100




Jaeger-LeCoultre Калибр 975




A. Lange & Sohne Калибр L041.2









Nomos Калибр Zeta

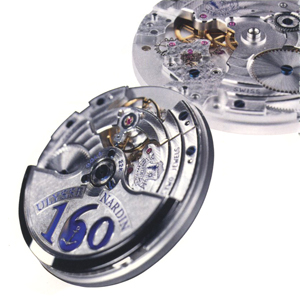

Ulysse Nardin Калибр 160

Piaget Калибр 561Р




Seiko Калибр 5R66




Vacheron Constantin Калибр 1400 и 2450




Vacheron Constantin Калибр 2450




Источник: http://timeway.ru/articles/novie_man...isyacheletiya/

Выжимка из датского сайта


Поскольку у ряда форумчан возникли проблемы с открытием датского сайта, выкладываю выжимку из него (учитывая п. 5.2 Правил форума):


AUDEMARS PIGUET (9)
AP 2003 (8): Jaeger LeCoultre (JLC) 849 manuelt. Variant AP 2003/2805 m. perpetual cal.
AP 2120 (9): In-house automatic, dog tidligere JLC 920. Variant AP 2120/2802 m. perpetual cal.
AP 2121 (9): In-house automatic date (basis: AP 2120)
AP 2125 (7): JLC 889/2 automatic
AP 2124  2129 (7): Alle JLC 889/2 automatic. Varianter AP 21xx/xxxx har komplikationsmodul
AP 2140 (7): JLC 960 automatic
AP 2224  2229 (7): Alle JLC 889/2 automatic. Varianter AP 22xx/xxxx har komplikationsmodul
AP 2225 (7): JLC 889/2 automatic
AP 2385 (8): Frederic Piguet 11.85 automatic kolonnehjulskronograf
AP 2866: (9): In-house manuelt minute rep. Variant AP 2865 m. star wheel
AP 2868 (9): In-house manuelt. Minute rep.
AP 2869 (10): In-house manuelt. Perp. cal, tourbillon, minute rep.
AP 2871 (10): In-house manuelt. Tourbillon tonneau
AP 2872 (10): In-house manuelt. Tourbillon minute rep. tonneau
AP 2873 (10): In-house manuelt. Minute rep.
AP 2875 (10): In-house manuelt. Tourbillon power reserve
AP 2880 (10): In-house automatic. Minute rep. Perp. cal. Chrono.
AP 2885 (10): In-house manuelt. Minute rep. Perp. cal. split-sec.
AP 2887 (10): In-house automatic. Minute rep. Perp. cal. split-sec.
AP 2890 (10): In-house manuelt. Minute rep. Variabel AP 2891
AP 2896 (10): In-house manuelt tourbillon dynamograph
AP 28xx (9-10): In-house. Div. varianter udviklet og prod. hos Audemars Piguet (Renaud et Papi)
AP 3090 (9): In-house manuelt. Variant AP 3091 SQ skelleton
AP 3120 (9): In-house automatic.
AP 5026 (9): star wheel manuelt.

BAUME & MERCIER (2-3)
ETA 2892 (3), ETA 2824 (2) I deres automatic-modeller
BM 13750 (3): ETA/Valjoux 7750 chrono
BM 8395 (2): ETA 2000 automatic
BM 13283 (4): Lemania 283
BM 10300 (6): Girard Perregaux 3000 automatic
BM 1359 (6): Girard Perregaux 3000 automatic
BM 10001(4): ETA 7001 manuelt
BM 11982 (3): ETA 2892-A2 automatic

BELL & ROSS (3)
ETA/Valjoux 7750 (3) I kronografer med sub-dials kl. 6-9-12
ETA 2892 (3) med chrono-modul i chronografer med subdials kl. 3-6-9
ETA 2892 (3) I automatic

BLANCPAIN (8)
BP Fxxx (8): Frederic Piguet (FP) 11.85 automatic med div. komplikationer
BP M185 (8): FP 11.85 automatic single bottom chronograph
BP 5A50 (7): FP 11.50 GMT
BP 5Lxx, 56F9A (7): FP 11.50 automatic m. komplikationsmodul
BP 11xx (7): FP 11.50 automatic og 11.00 manuelt, m. div. komplikationer
BP 21 (7): FP 21 automatic
BP 23 (9): FP manuelt tourbillon 8-days for BP only. Variant BP 25 (automatic)
BP 33 (9): FP manuelt minute repeater for BP only. Variant BP 35 (automatic)
BP 40F6 (8): FP 11.85 automatic med split-sec chrono og power reserve
BP 56F9U (9): FP for BP only tourbillon, perp. calendar, chrono-split. Var: 23F9A
BP 67A6 (7): FP 11.50 m. kalender modul
BP 71 (7): FP 71P automatic
BP 118x (8): FP 11.85 (automatic) og 11.80 (manuel) kronograf, FP 11.86 auto split-second
BP 1735 (10): FP automatic grand complication for BP only
BP 558x (8): FP 11.80 (manuel) eller FP 11.85 (automatisk) med div. komplikation
BP 6763 (7): FP 11.50 m. kalender modul. Var: BP 6850-6950 m. big-date, BP 5653 m. perp. cal.
BP 7663 (7): FP 11.50 automatic retrograde sec. Var: BP4053 med powerreserve


BREGUET (8-9)
Cal. 502 (8): Frederic Piguet 71 P automatic. Modellen er nu overtaget af Lemania
Cal. 507 (7): In-house Lemania model ???
Cal. 51x automatic (8): Frederic Piguet 11.50. Div varianter med FP 1150 som basisværk
Cal. 51x manuelt (8): Frederic Piguet 11.00. Div. varianter med FP11.00 som basisværk
Cal. 530 (7): Jaeger LeCoultre 818 manuelt
Cal. 532 (7): In-house Lemania model ???
Cal. 533xx (8): In-house Lemania 2320 manuelt kolonnehjulskronograf. Variant cal. 535
Cal. 533NT (8): In-house Lemania 2393 manuelt split-sec chrono. Variant af cal. 2320
Cal. 537 (7): In-house Lemania model ??? (simpel automatic)
Cal. 549 (7): JLC 889/2 automatic
Cal. 550 (7): In-house Lemania 1050
Cal. 552 (7): Frederic Piguet 95
Cal. 554 (9): In-house Lemania 2397 manuelt kronograf, tourbillon
Cal. 558T (9): In-house Lemania 387 manuelt tourbillon. Varianter: cal. 577, cal. 587
Cal. 567 (9): In-house Lemania 389 manuelt minute repeater
Cal. 576 (8): Frederic Piguet 11.85 automatic
Cal. 579 (7): In-house Lemania 980
Cal. 582 (6): In-house Lemania 1350 automatic koblingskronograf. Variant cal. 583
Cal. 591 (8): In-house Lemania 8810. Variant cal. 563


BREITLING (5)
Alle mekaniske ikke-kronografer: ETA 2892-A2 (4-5)
Alle kronografer med sub-dials ved kl. 3-6-9: ETA 2892 (4-5) med kronografmodul
Alle kronografer med sub-dials kl. 6-9-12: ETA/Valjoux 7750 (4-5)
Ældre kronografer (før 1975) benyttede det manuelle kolonnehjulskronograf Venus 178 (7)
B10 (4-5): ETA 2892-A2(automatic/time/date)
B12 (5): Lemania 1873/1877 (manual/24-hour/chronograph)
B13 (4-5): ETA/Valjoux 7750(automatic/chronograph)
B17 (3-4): ETA 2824(automatic/time/date)
B18 (6-7): ETA 2892-A2(automatic/perpetual/chronograph)
B18 (9): Mulliner by Renaud et Papi manuelt tourbillon
B19 (4-5): ETA 2892-A2(automatic/calendar/moon phases/chrono)
B20 (4-5): Valjoux 7750 (automatic/GMT/chronograph)
B26 (4-5): ETA 2892-A2(automatic)
B30 (4-5): ETA 2892-A2(automatic)
B33 (4-5): ETA 2892-A2(automatic/pointer-date/chronograph)
B34 (4-5): ETA 2892-A2(automatic/date/chronograph)
B34 (8): FP 11.86 (automatic/date/split-sec-chronograph)
B35 (4-5): ETA 2892 (automatic/date/flyback chronograph)
B36 (4-5): ETA 2892 (automatic/digital + analog chronograph)
B38 (4-5): ETA 2892-A2 (automatic/date/day/month/chronograph)
B39 (4-5): ETA 2892-A2(automatic)
B40 (4-5): ETA 2892-A2(automatic)
B41 (4-5): ETA 2892 (automatic/date/chronograph)
B42 (4-5): ETA 2892 (automatic/date/chronograph)
B43 (4-5): ETA/Valjoux 7758 (automatic)
B44 (4-5): ETA 2892 (automatic/big date/chronograph)
B45 (4-5): ETA 2834-2(automatic/day/date)

BVLGARI (5)
Kronografer: ETA 2892 (4) med DD-kronografmodul (meget få med ETA 7750 (4))
Automatic: ETA 2892 (4)
Eksklusive manuelle og automatics: Girard Perregaux (automatic: GP 3000 (6))
2005 Tourbillon (9): Daniel Roth DR052

CARTIER (5)
Cal 021 (6): Frederic Piguet 21P
Cal 048 (4): ETA 2893
Cal x49 (3): ETA 2892/A2
Cal 077 (3): ETA 2671
Cal 078 (3): ETA 2512
Cal 096 (5): Frederic Piguet 99P
Cal 191 (6): Girard Perregaux 3100
Cal 200 & 220 (2): ETA 2000
Cal 205 (7): Frederic Piguet 1185
Cal 222P (6): Piaget 212
Cal 430C (6): Piaget 430C
Cal 437 MC (6): Piaget 430 manuelt
Cal 480 (6): Girard Perregaux 3100
Cal 8000 MC (6): JLC automatic exclusive for Cartier only
Cal 8510 (4): ETA 2894
Cal 9421MC (8): Girard Perregaux 3000 DD-perpetual calendar modul
Cal 9701 (6): Piaget 400P manuelt
Cal VC200043 (6): Piaget 212
Cal VC20049 (6): Piaget 9 PZ

CHOPARD (7)
L.U.C 1.02 (9): In-house manuelt tourbillon 9-days
L.U.C 1.96 (8): In-house (automatic). Udviklet af Parmigiani. Variant L.U.C 96 QP perp. cal.
L.U.C 3.96 (7): In-house (automatic).
L.U.C 3.97 (7): In-house tonneau-shape
L.U.C 4.96 (7): In-house (automatic).
L.U.C 6.98 (7): In-house (automatic).
L.U.C 1.98 (9): In-house (manuel) 10-days. Designet af Parmigiani
L.U.C. 9.96 (8): In-house.
L.U.C 1.02 4T (10): In-house quattro tourbillon
Ur-modeller: L.U.C modeller har alle in-house værker af ovennævnte modeller
Mille Miglia: ETA/Valjoux 7750 (4)
St. Moritz automatic: JLC 889/2 (6)
St. Moritz kronograf: Frederic Piguet 11.85 (7)
Tonneau: JLC 8xx (6) eller Frederic Piguet 9644 (6)
Ældre perpetual calendar (ikke L.U.C) (8): JLC 88x som base med in-house eller DD-modul


CHRONOSWISS (6)
C. 7xx (5): ETA/Valjoux 7750. Kronograf automatic modeller.
C. 12x (6): Enicar 165. Automatic Regulateur modeller
C. 111 (6): Marvin 700. Manuel time-only
C. 361 (8): Progress 6361.101 Manuel tourbillon (discontinued)
C. 672 (4): Unitas 6497
C. 9xx (4): ETA 2892
C.1722 (6): Minerva 1722 manuel
C. 361 (8): STT manuelt tourbillon. Afløser for Progress 6361
C. ??? (6): FEF 130 manuelt digital visning
Kronograf manuel: Lemania 1873 (5)

CORUM (4-5)
Kronografer (4): ETA/Valjoux 7750 samt ETA 2892 med DD-kronografmodul
Automatic time-only/GMT (4): ETA 2892

DANIEL ROTH (8)
DR 052 (9): in-house tourbillon
DR 101 (7): Girard Perregaux 3080 automatic kolonnehjulskronograf
DR 113 (7): GP 3100 automatic jumping hour retrograde
DR 114 (7): GP 3100 automatic perpetual calendar
DR 130 (8): Zenith El Primero 400 automatic chrono
DR 190 (8): Zenith El Primero 400 automatic chrono
DR 300 (8): Lemania 8810 automatic perpetual calendar
DR 307 (9): Lemania 2187 manuelt tourbillon
DR 340 (7): Frederic Piguet 11.50
DR 500 (8): Zenith El Primero 400 automatic chrono
DR 600 (9): Genta 13000 minute repeater
DR 700 (x): ??
DR 720 (9): In-house tourbillon. Variant DR 197.x
DR 730 (9): Automatic tourbillon
DR ??? (9): Lemania 389 minute repeater
DR 904 (8): Lemania 1908 manuelt power reserve
Kronograf automatic (8): Zenith 400
Kronograf manuel (8): Lemania 2310
Perpetual Cal. (8): Lemania 8810GMT (7): GP 3100Retrograde (7): Lemania 27NL
Automatic (7): GP 3100
Tourbillon Dobble face (9): Lemania 187/10

DUBEY & SCHALTENBRAND (5)
Aktuelle modeller (LE-serier er ikke medtaget):
Aerodyn (4): ETA 289x
Aquadyn (4): ETA 2892
Astro (5): ETA/Valjoux 7751
Carré Cambré (4): ETA 2892-A
Gran´ Chrono (4): ETA 2892
Sonnerie (4): ETA 2892. Sonnerie GMT: AS 5900 manuelt
Spiral One (6): ETA/Valjoux 7750
D&S benytter ETA værker i deres ikke-LE-modeller. Enkelte LE-modeller benytter ETA, mens andre benytter div. andre værker.
Fortrinsvis vintage NOS-værker som AS Schild (5), Valjoux 23 (8), Venus (8),Landeron(6).



EBEL (4)
Ebel 122 (3): ETA 2892
Ebel 124 (3): ETA 2892
Ebel 136 (7): Zenith El Primero 410 automatic
Ebel 137 (5): Lemania 1350 manuelt koblingschrono
Ebel 139 (3): ETA 2892 ???
Ebel Perpetual calendar (8): Zenith El Primero 400


EBERHARD & CO (3)
EB cal. 200 (3): ETA/Valjoux 7750
EB 8-days (5): ETA/Peseux 7001 manuelt 8-days powerreserve
Alle kronografeværker er baseret på ETA/Valjoux 7750 (3)

ETERNA (3)
Cal. 608 (3): ETA 2892
Cal. 636 (2): ETA2836
Cal. 1504 (6): In-house automatic


FORTIS (3)
F2001 (5): ETA/Valjoux 7750 med in-house alarmmodul
Alle kronografer ETA/Valjoux 7750 (3)
Lemania 5100 (3) nu discontinued da værket ikke længere produceres af Lemania
Øvrige: ETA 289x (3), ETA 2824 (2), ETA 2836 (2)


FRANCK MULLER (7-8)
FM 750 (7): FP 11.50 manuelt kronograf
FM 1185 (8): Frederic Piguet 11.85 automatic kronograf
FM 1870 (7): Lemania 1872
FM 1751 (7):
FM 2800 (5): ETA 2892
FP 5000 (5): ETA/Valjoux 7750
FM 7000 automatic(5): ETA/Valjoux 7750
FM 7000 manuelt (8): Venus 179 manuelt split-sekund kronograf
FM 7500 (x):
TFC 01 (8): In-house tourbillon
Revo. 1 (9): In-house tourbillon
Revo. 3 (10): In-house tourbillon 3-D
FM 3210 (8): In-house automatic kolonnehjuls chrono
FM???? (8): In-house manuelt kolonnehjulschrono
RMF93 (x): ???
TRM 95 (9): in-house tourbillon
GDT4600 (5): ETA 2892
QP4100 (9): In-house manuelt tourbillon perpetual calendar

GIRARD-PERREGAUX (7-8)
GP 2201 (4): Peseux 7001. Manuel. Discontinued.
GP 220-2200 (4): ETA 2892. Automatic. Discontinued.
GP 2291 (5): AS 5008. Automatic. Produceres pt. af Jaquet SA.
GP 2280 (4): ETA 2892 med DD-chrono modul. Discontinued.
GP 3080 (7): In-house automatic kolonnehjulschrono baseret på GP 3000. Discontinued.
GP 30CO (7): Ny version af GP 3080.
GP 3100 (6): In-house Time only
GP 3x00 (6): In-house. Benyttes også som "motor" på div. automatic komplikationer
GP 8381 (6): Lemania 1872 manuelt 2-counter chrono
GP 9780 (8): In-house baseret på manuelt Venus 179 split-second.
GP 9892-070 (9): In-house. Haute Horlogerie manuelt minute repeater
GP 9981 (10): In-house three-bridge tourbillon
GP V97 (9): In-house tourbillon


GLASHÜTTE ORIGINAL (8-9)
Manuel: Cal. 21 (8): in-house
Cal. 41 (9): in-house tourbillon
Cal. 42 (8): in-house
Cal. 43 (9): in-house tourbillon
Cal. 49 (8): in-house
Cal. 51 (9): in-house perpetual calendar
Cal. 52 (8): in-house
Cal. 53 (9): in-house skeleton tourbillon
Cal. 60 (9): in-house chrono countdown
Cal. 61 (8): in-house chrono flyback
Cal. 65 (8): in-house panorama date, powerreserve
Automatic: Cal. 39-xx (7): in-house m. div. komplikationsvarianter
Cal. 90 (8): in-house
Cal. 93 (9): in-house tourbillon
Cal. 95 (8): in-house chrono
Cal. 100-xx (8): in-house div. komplikationsvarianter


GRAHAM (5-6)
G.16xx (5): ETA/Valjoux 7750
G. 17xx (5): ETA/Valjoux 7750
G-445 (8): Venus 179 manuelt split-second chrono


HANHART (2)
Alle kronografer er ETA/Valjoux 7750 (3)(automatic) og ETA/Valjoux 7760 (3) (manuelt)


HUBLOT (4-5)
Kronografer alle med ETA 2892 (3) med DD-kronografmodul
Andre automatics: ETA 2892-A2 (3)
Big Bang: ETA/Valjoux 7756, Jaquet 8144 (5)


IWC (7)
30110 (5): ETA 2892
30710 (5): ETA 2892 GMT
33110 (5): ETA 2892
50900 (9): In-house automatic tourbillon 7-days
51010 (8): In-house automatic 7-days
51110 (8): In-house automatic 7-days
79091 (8): ETA/Valjoux 7760 Grand Complication
79230 (6): ETA/Valjoux 7750 Split-second
79240 (5): ETA/Valjoux 7750
79261 (6): ETA/Valjoux 7750 perpetual calendar
79320 (5): ETA/Valjoux 7750
79350 (5): ETA/Valjoux 7750
79470 (6): ETA/Valjoux 7750 Split minute
80110 (6): In-house. Automatic
95290 (8): In-house minute repeater manuelt
95611 (8): In-house perpetual calendar 7-days automatic
98290 (7): In-house. FA. Jones manuelt baseret på lommeursværket IWC cal. 982
887 (7): JLC 889/2. Benyttes ikke længere.


JACQUES ETOILE (5)
JE I(8): Progress Tourbillon. Manuelt
JE II (5): Jacquet 7366. Manuelt
JE III (8): Venus 175 manuelt kolonnehjulskronograf
JE IV.C2 (4): ETA/Valjoux 7750 moonphase
JE IV.C3 (4): ETA/Valjoux 7750
JE IV.C4 (4): ETA/Valjoux 7750
JE IV.Cx (4): ETA/Valjoux 7750
JE IV R (5): ETA/Valjoux 7750 split-second
JE V (4): Unitas 6300. Manuelt
JE VI (3): ETA 6498 Manuelt
JE VII (3): ETA 6376 manuelt
Horst-Jacob (4): AS 1123 manuelt
Cal. Valjoux 23 (7-8): Valjoux 23 manuelt 2-counter kolonnehjulschrono
JE 1(3): ETA 2824 automatic
JE 2(3): ETA/Valjoux 7750 2-counter chrono


JAEGER LECOULTRE (8-9)
JLC 177 (10): In-house manuelt gyro-tourbillon (3-D) perpetual calendar
JLC 751 (8): In-house Master automatic kronograf. Variation JLC 752
JLC 849 (7): In-house. Master Ultra-thin manuel. Oprindeligt JLC 839
JLC 818 (7): In-house Master manuelt. Variant JLC 819
JLC 828 (9): In-house Reverso manuelt tourbillon powerreserve
JLC 822 (7): In-house Reverso manuel. Variant JLC 824, JLC 836, JLC 854
JLC 846 (7): In-house. Reverso manuelt. Varianter JLC 865, JLC 864, JLC 844
JLC 848 (9): In-house Reverso manuelt tourbillon
JLC 916 (7): In-house Master autom. alarm. JLC 914 (manuelt), JLC 918 (auto)
JLC 909 (8): In-house master automatic alarm perpetual calendar. Variant: JLC 919
JLC 889 (7): In-house automatic. Master varianter med komplikationer: JLC 891, 928, 929
JLC 960 (7): In-house automatic. Reverso Sport
JLC 943 (8): In-house Reverso manuelt minute repeater
JLC 947 (10): In-house manuelt minute repeater 15-days power reserve
JLC 829 (8): In-house Reverso kronograf split-second. Variant JLC 859
JLC 877 (8): In-house Master manuelt 8-days
JLC 879 (8): In-house Reverso manuelt 8-days
JLC 899 (7-8): In-house Master automatic. Ny version af 889. Andre versioner: JLC 972, 975
JLC 920 (9): In-house automatic. Aldrig benyttet af JLC. For AP, PP and VC only. Nu AP in-house
JLC 947 (8): In-house master minute repeater
JLC 970 (7): In-house Reverso automatic

DANIEL JEANRICHARD (3-4)
JR1000 (5): In-house automatic
Kronografer med ETA/Valjoux 7750 (3)
Øvrige ETA 2824 (2) samt ETA 2892 (3).
Moduler fra Jaquet SA Tourbillon (8): Girard Perregaux 9600


URBAN JÜRGENSEN & SØNNER(8-9)
Reference 1 (8): ?? (karakter er kun en formodning)
Reference 2 (8): Frederic Piguet 71P automatic m. perpetual calendar modul
Reference 3 (8): Frederic Piguet 71P automatic m. perpetual calendar modul og powerreserve
Reference 5 (8): Frederic Piguet 71P automatic
Reference 6 (8): ?? manuelt (karakter er kun en formodning)
Reference 8 (8): Frederic Piguet 11.50 automatic m. small sec.
Reference 9 (8): Frederic Piguet 71P m. perpetual calendar modul
Minute repeater (9): ?? (karakter er kun en formodning)
Minute repeater kronograf (9): ?? (karakter er kun en formodning)
Tourbillon (9): ?? (karakter er kun en formodning)


KOBOLD (2-3)
Alle kronografer med ETA/Valjoux 7750 (3)
Øvrige ETA 2892 (3), ETA/Unitas 6498 (3),ETA 2824 (2)


A. LANGE & SÖHNE (9)
L 901.x (9): In-house manuelt model Lange 1
L 902.x (10): In-house manuelt tourbillon model Pour Le Merite
L 911.x (8): In-house manuelt model Arkade
L 921.x (9): In-house automatic model Langematik
L 922.x (9): In-house automatic model Sax-o-mat, Langematic
L 931.x (8): In-house manuelt model Cabaret
L 941.x (9): In-house manuelt model 1815, Saxonia
L 942.x (9): In-house manuelt model 1815
L 943.x (9): In-house manuelt model 1815
L 951.x (9): In-house manuelt chrono model Datograph. Vari: L 001.1 (10) double-split-chrono
L 961.x (10): In-house manuelt tourbillon model Lange 1

LONGINES (3)
L650 (3): Valjoux 7750
L878 (4): Longines 550 manuelt
L678 (3): ETA 7751
L693 (3): ETA A07-161
L512 (2): ETA/Unitas 6498-2
L600 (3): ETA 2892A2


MAURICE LACROIX (spænder for vidt til at generalisere med én karakter)
ML05 (3): ETA 2892-A2 med fly-back chronograf modul
ML06 (4): AS 5008 automatic alarm, 2. timezone
ML07 (2): ETA/Unitas 6498
ML15 (3): ETA 2892-A2 med fly-back chronograf modul
ML16 (4): ETA/Unitas 6498 skeleton
ML19 (4): Unitas 1380 Regulateur
ML20 (4): AS 5008 automatic alarm
ML22 (4): AS 5008 automatic alarm
ML27 (4): ETA 2836-2 calendar
ML28 (4): Peseux 7046 manuel jumping hour
ML29 (2): ETA 2836-2 automatic 2. timezone
ML30 (3): ETA/Valjoux 7750
ML35 (5): Fabrique d'Horlogerie Fontainemelon cal. 29 tonneau manuelt
ML36 (8): Venus 175 kolonnehjulskronograf
ML37 (2): ETA 2824-2 automatic DD-calendar modul
ML45 (4): AS 5008 automatic alarm
ML46 (3): Valjoux 7736 manuelt koblingskronograf
ML50 (4): Unitas 6376 manuelt power-reserve
ML51 (3): ETA 2892-2 automatic power-reserve
ML53 (4): Unitas 6376 manuelt regulateur
ML54 (2): ETA2824-2 automatic
ML56 (3): Unitas 6376 manuelt
ML57 (2): ETA 2000
ML58 (3): ETA 2892-2 automatic big date
ML61 (5): ETA/Valjoux 7750 automatic split-second
ML63 (5): AS1931 manuelt
ML66 (3-4): ETA/Valjoux 7751
ML67 (3-4): ETA/Valjoux 7750
ML70 (8): Valjoux 72c manuelt kolonnehjulskronograf m. kalender
ML76 (5): ETA/Unitas 6498 manuelt retrograde
ML77 (7): Venus 188 manuelt koblingskronograf
ML83 (8): Valjoux 23 manuelt kolonnehjulskronograf
ML88 (3): Valjoux 7750
ML91 (3): ETA 2892-2 automatic power-reserve
ML93 (4): Peseux 7046
ML99 (7): Venus 188 manuelt koblingskronograf
ML100 (5): ETA/Unitas 6497-1 manuelt dobbelt retrograde
ML101 (4): Peseux 7046
ML102 (3): ETA 2892-2
ML103 (3): ETA 2892-2 automatic big date
ML104 (4): ETA 6498-1 manuelt retrograde moon
ML105 (5): ETA/Unitas 6498-1 manuelt regulateur
ML107 (3): ETA 2824-2 automatic calendar
ML110 (9): In-house manuelt retrograde tourbillon


MONTBLANC (2-3)
Kronografer (3): ETA/Valjoux 7750
Automatic: ETA 2892 (3), ETA 7001 (3), ETA 2000 (2)


NOMOS (5)
TS x (4): ETA 7001 Peseux manuelt
Tangomat (5): In-house automatic


OFFICINE PANERAI (6)
Panerai modificerede ebauche:
OP I (4): ETA/Unitas 6497 manuelt (LB uden sekund, før 2002 u. svanehals)
OP II (4): ETA/Unitas 6497 manuelt (LM m. sekund, før 2002 u. svanehals)
OP III (4): ETA/Valjoux 7750 automatic (dato, sekund)
OP IV (7): Zenith El Primero 410 automatic (kronograf 40 mm)
OP V (8): Frederic Piguet automatic kronograf flyback
OP VII (6): Zenith Elite 680 automatic (Radiomir date)
OP VIII (4): ETA/Valjoux 7750 automatic (GMT). Før 2001 ETA 2893
OP VIII (6): JLC 897 automatic GMT (Radiomir GMT)
OP IX (4): ETA/Valjoux 7750 automatic (powerreserve). Før 2001 ETA 2893
OP X (4): ETA/Unitas 6497 manuelt (LB u. sekund, efter 2001 m. svanehals)
OP XI (4): ETA/Unitas 6497 manuelt (LM m. sekund, efter 2001 m. svanehals)
OP XII (4): Valjoux 7753 automatic kronograf (kronograf 44 mm)
OP XIV (8): Jaeger Lecoultre 877 manuelt 8-days (Radiomir 8-days)
OP XVI (7): Lemania cal.??? manuelt kronograf
OP XVIII (8): Valjoux Kronograf automatic split-sekund kolonnehjul
OP XIX (5): Valjoux 775x automatic flyback koblingskronograf

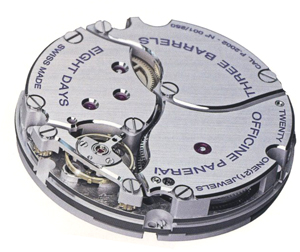

P2002 (8): In-house 8-days, GMT.
Værker uden modificering ud over finish. Fortrinsvis benyttet i LE-modeller. PAM-model er angivet:
Cal. 59 (7): Girard Perregaux alarm automatic, Jaquet 5900 modul: PAM 98
Lemania 1872 chrono (6): PAM192
Angelus 8-days (6): PAM 203
Rolex 618 (6): PAM 21
Frederic Piguet 6850 extra flat (7): PAM 65
Lemania CHT 15 (6): PAM 67
Girard Perregaux Tourbillon three-bridge cal. 9981(9): PAM 77
Omega 920 (5): PAM 78
Jacquet 8952 (5): PAM 79
Chezard 7400 (5): PAM 80
Venus 185 split sec. (8): PAM 147, PAM158
Valjoux 234 (7): PAM 163


OMEGA (5)
1120 (4): ETA 2892
1128 (4): ETA 2893 GMT
1151 (4): ETA /Valjoux 7751
1152 (4): ETA/Valjoux 7750
1164 (4): ETA/Valjoux 7750
1866 (5): Lemania 1874
1861 (5): Lemania 1873
2200 (4): ETA 2892 small second
2201 (4): ETA/Unitas 6498-2
2202 (5): ETA 2892 co-axial small second
2401 (4): ETA 2892
2403 (5): ETA 2892 co-axial
2500 (5): ETA 2892 co-axial
2600 (8): In-house tourbillon
2610 (5): ETA 2892 co-axial big date
2627 (5): ETA 2892 co-axial power-reserve
2628 (5): ETA 2892 co-axial GMT
3220 (3): ETA 2892 m. DD-chronograf modul
3301 (6): FP 1185 Chrono
3303 (6): FP 1185 Chrono
3313 (7): FP 1185 co-axial Chrono
3601 (4): ETA 2892 m. countdown modul
3602 (4): ETA 2892 m. countdown og kronograf modul
3612 (7): FP 1185 m. splitsekund


ORIS (2-3)
554 (2): ETA 2802 manuelt
561 (2): ETA 2671 auto.
581 (2): ETA 2688/2671 auto
583 (2): ETA 2688/2671 auto
584 (2): ETA 2688/2671 auto
585 (2): ETA 2688/2671 auto
633 (2): ETA 2824 auto
635 (2): ETA 2836 auto
637 (2): ETA 2824 auto
643 (2): ETA 2836 auto
644 (2): ETA 2836 auto
645 (2): ETA 2824 auto
649 (2): ETA 2836 auto
654 (2): ETA 2824 auto
665 (3): ETA 2892 auto
667 (2): ETA 2897 auto
672 (3): ETA 7750 auto
673 (3): ETA 7750 auto
674 (3): ETA 7750 auto
675 (3): ETA 7750 auto
676 (3): ETA 7750 auto
677 (3): ETA 7750 auto
690 (2): ETA 2836 auto
695 (2): ETA 2836 auto
733 (2): ETA 2824 auto

FLEURIER PARMIGIANI (8-9)
PF 110 (8): In-house manuelt tonneau 8-days
PF 252 (9): In-house manuelt perpetual kalender, minuterepeater
PF 350 (8): Lemania 389 manuelt minute repeater
PF 331(8): In-house automatic. Variant PF 332 m. perpetual calendar
PF 370 (8): In-house 10-days. Bugatti-modellen
PF 5000 (10): In-house manuelt 8-days, 30 sec tourbillon
Basica (7): Frederic Piguet cal. ??
Kronograf (8): Zenith El Primero 400 automatic chrono
Har også benyttet Lemania fra midt 90´erne.


PATEK PHILLIPE (9)
175 (8): In-house manuelt. Variant cal. 177
215 (9): In-house manuelt. Variant cal. 215PS, 215/45 (small sec.), 215 PS FUS (2. timezone)
240 (9): In-house automatic. Div. Komplikationsvarianter 240 xxx.
315 SC (8): In house automatic. Identisk med 330 SC pånær datohjulets diameter.
315 xxx (8): In-house automatic. Div. komplikationsvariationer med 315 SC som basisværk
330 SC (8): In House automatic. Tidligere versioner: 310 SC efterfulgt af 335 SC. Discontinued.
330 SC xx (8): In-house automatic. Div. Komplikationsvarianter med 330 SC som basisværk
R27 PS (9): In-house automatic minute repeater.
R27 xxx (9): In-house automatic div. komplikationer med R 27 som basisværk
RTO 27 PS (10): In-house manuelt tourbillon minute repeater. Findes i andre varianter.
109 RTO 27 QR SID LUCL (10): In-house grand complication, Sky moon
CH 27-70 (8): Lemania 2310 manuelt kronograf
CH 27-70 /150 (8): Lemania CH 27 manuelt split-sekund kronograf m. complete calendar
CHR 27-70 Q (9): Lemania 2310 manuelt split-sekund kronograf og perpetual calendar
CHR 27-525 PS (9): In-house manuelt split-second kolonnehjulskronograf
28-20 (9): In-house manuelt tonneau-formet. Variant 28-20/222 (tourbillon)
28-255 (9): JLC 920 automatic. Discontinued.
28-520 (8): In-house automatic kolonnehjul chrono og complete calendar
16.250 (8): In-house manuelt. Variant 16.250 PS (small sec.), 16.250 PS/LU (moonphase)


PIAGET (7)
600P (9): In-house tourbillon
9P (6): In-house manuelt. Discontinued. Forgænger for 430P
12P (6): In-house automatic. Discontinued. Forgænger for 500P
25P (6): Lemania 2010
500P  561P (6): In-house automatic. Div. varianter baseret på cal. 500P
400P - 430P (6): In-house manuelt. Div. varianter baseret på cal. 400P. Efterfølger at 9P.
8532P (5): ETA 2892 automatic complete calendar
9512P (6): Frederic Piguet 9.51automatic


PORSCHE DESIGN (3)
Kronografer: ETA/Valjoux 7750 (3-4)
Split chrono: ETA/Valjoux 775x (6)
Øvrige: ETA 2892 og ETA 2824 (2-4)


REVUE THOMMEN (3)
Fortrinsvis div. ETA-værker (2-3)
RT 80 (5): In-house automatic alarm


ROGER DUBUIS (9)
RD01 (9): In-house dobbelt tourbillon automatic
RD02 (9): In-house tourbillon manuelt skeleton
RD 03 (9): In-house tourbillon
RD 08 (9): In-house tourbillon automatic
RD14 (8): In-house automatic time-only
RD27 (7): Tavannes Watch Co. of La Chaux de Fonds NOS cal. 507
RD28 (8): In-house manuelt 2-counter kolonnehjulskronograf
RD54 (8): In-house manuelt time-only
RD56 (8): Lemania 2320 manuelt 2-counter kolonnehjulskronograf. Variant RD 10
RD57 (8): Lemania 8815 automatic. Variant RD 39, RD 40
RD82 (8): In-house manuelt time-only
RD98 (8): In-house manuelt time-only
RD 8230 (9): ??? Manuelt 8-days kronograf


ROLEX (6)
Cal. 1400 (5): In-house manuelt. Var: 1401(date)
Cal. 1600 (5): In-house manuelt. Var: 1601(date)Cal. 2135 (5): In-house automatic. Var: 2135 (date)
Cal. 3135 (6): In-house automatic date. Var: 3155 (day), 3175 (GMT), 3185 (GMT II)
Cal. 3035 (6): In-house automatic. Var. 3000 Cal. 4030 (7): Zenith El Primero chrono automatic. Daytona før 2000
Cal. 4130 (8): In-house chrono automatic. Daytona efter 1999
Cal. 7040 (7): In-house manuelt (Prince)


SINN (3)
Kronografmodeller (3-4): ETA/Valjoux 7750
GMT-modeller (3): ETA 2893
Date-modeller (2): ETA 2824
Har tidligere brugt Lemania 5100 (3) i kronograferne


TAG HEUER (4)
Cal. 5-6 (2): ETA 2824
Cal. 7 (3): ETA 2892
Cal. 11 (3): ETA 2894 samt DD-chronomodul
Cal. 16 (3): ETA/Valjoux 7750
Cal. 17 (3): ETA 2894 samt DD-chronomodul
Cal 36 (7): Zenith El Primero cal. 400 automatic chrono. Variant: SLR McLaren (7)
Cal. 60 (3): ETA/Valjoux 7750 eller ETA 2894 samt DD-chronomodul
Cal. 360 (5): ETA 2824 m. in-house 1/100 sec. chrono.
Cal. V4 (7): In-house belt-drive


TUDOR (3)
Model Prince (2-3): ETA 2824
Model Hydronaut (2-3): ETA 2824
Model Prince Kronograf (3-4): ETA/Valjoux 7750


ULYSSE NARDIN (6)
UN 01 (8): In-house model Freak
UN 10 (8): Lemania 389 manual minute repeater
UN 13 (4-5): ETA 2892
UN 16 (6): Frederic Piguet automatic complete calendar
UN 20 (4-5): ETA 2892
UN 22 (4-5): ETA 2892
UN 26 (4-5): ETA 2892
UN 32 (7): Lemania 8815. Perpetual calendar
UN 33 (7): Lemania 8815. Perpetual calendar
UN 44 (8): Venus 179 manuelt split-sekund kronograf
UN 51 (5): Dubois-Depraz 4900
UN 57 (5): ETA/Valjoux 7750 split-sekund kronograf
UN 60 (4-5): ETA 2892
UN 78 (9): Christoph Clarét minute repeater tourbillon
UN 80 (8): ???? automatic pertetual calendar
UN 97 (4-5): ETA 2892
MU-RW (9): Frederic Piguet jumping hour tourbillon
UN-79 (9): In-house ? manuelt tourbillon



UNION (5)
Cal. 26 (4): In-house (automatic)
Cal. 30 (7): In-house (manuel)
Cal. 40 (7): In-house (manuel)
Cal. 45 (8): In-house (manuel tourbillon


VACHERON CONSTANTIN (8-9)
1003 (7): JLC 849
1120 (9): Tidligere JLC 920, nu Audemars P. 2120. Variant VC1121 (dato)
1124 (7): JLC 889/2 automatic
1125 (7): JLC 891 automatic calendar baseret på JLC 889
1127 (7): JLC 928 automatic powerreserve baseret på JLC 889
1137 (8): FP 1185 automatic kronograf
1126 (7): JLC 889/2 automatic date
1141 (8): Lemania 2320 manuelt kronograf
1190 (7): FP 9.51. Var 1130
1206 (7): FP 11.50 automatic. Var 1204
1222 (7): JLC 889 automatic
1311 (7): Girard Perregaux 3100 automatic. Variant 1312
1400 (8): In-house manuelt
1755 (9): in-house manuelt minute repeater
1790 (9): In-house manuelt tourbillon
2475 (8): in-house automatic. Varianter 24xx
2750 (10): In-house manuelt. Verdens mest komplicerede armbåndsur-værk.

ZENITH (8)
Basisværker El-primero automatic kolonnehjulskronograf
400 (7): In-house El Primero
410 (8): In-house automatic El Primero chrono m. complete calendar
420 HW (7): In-house manuelt chrono
Varianter af El Primero
410 SQ (8):In-house automatic EP chrono complete calendar. Moonfase m. viser. skeleton
419 (8): In-house automatic EP 2-counter chrono skeleton
4002 (7): In-house automatic EP 2-counter chrono
4009 (8): In-house automatic El Primero chrono flyback complete calendar. Månefase m. viser
4001 (8): In-house automatic El Primero chrono flyback complete calendar. Månefase m. skive
4003 (8): In-house automatic chrono perpetual calendar
4005 (9): Automatic El Primero Tourbillon chrono
4021 (8): In-house automatic open-dial chrono power reserve
4023 (8): In-house EP chrono
4031 (9): In-house EP minute repeater chrono
Elite (alle 7)
661: in-house automatic time only
670: in-house automatic Date
680: In-house automatic small sec. date
682: In-house automatic small sec. Dual time
685: In-house automatic small sec. Power reserve

ZENO (2-3)
ETA/Unitas 6497 / 6498 (2)
ETA 2824 (2)
ETA 289x (3)
ETA/Valjoux 775x (3) i kronografer



Источник: http://www.vintageure.dk/desktopdefa...x=89&tabid=277

Вот за это огромное спасибо :)

В прошлый четверг руководство Swatch Group объявило об увеличении объемов выпуска механических калибров ЕТА на 12%.
При этом, будут сокращены сроки платежей по заказам. Это решение в сочетании с отказом продавать базы механизмов третьим фирмам вызвало серьезное беспокойство швейцарского антимонопольного комитета: по информации еженедельника Business Montres там уже готовят обвинение против Swatch Group в попытке захватить гегемонию на часовом рынке, выдавливая независимых подрядчиков.


Источник: http://timeseller.ru/watchnews/2008/...ews_18483.html

В прошлый четверг концерн Swatch Group официально объявил о повышении цен на механические калибры ЕТА на 12%. Причем повышение коснется не только сторонних заказчиков, но и собственные марки Группы.
К таким мерам компанию вынуждает сложившаяся экономическая ситуация, однако они должны пойти и на пользу всей швейцарской часовой индустрии, подстегнув независимых производителей вкладывать в развитие собственных мануфактур, чтобы на деле не зависеть от крупных поставщиков.


Источник: http://timeseller.ru/watchnews/2008/...ews_18486.html

Switzerland's Competition Commission (швейцарский регуляторный орган) на прошлой неделе заявила, что она начала расследование роста цен на продукцию мануфактуры ETA, входящей в Swatch Group.
ЭТА, основной швейцарский производитель часовых механизмов, объявила о повышение цен и изменения условий оплаты на 2009 год, что привело к жалобам клиентов.
Расследование будет направлено на выяснение того, не злоупотребляет ли ЭТА своей рыночной позицией.


Источник: http://forums.timezone.com/index.php...=4129936&rid=0

Очень интересный топик на TZ (фото часовых механизмов наручных часов сквозь заднее стекло):
http://forums.timezone.com/index.php...=4151467&rid=0
