Циферблат -- печатная плата


Доброе время суток.

Хочу поделиться моими результатами в конструировании и изготовлении циферблата.

Вложение 3844257 Вложение 3844258 Вложение 3844259

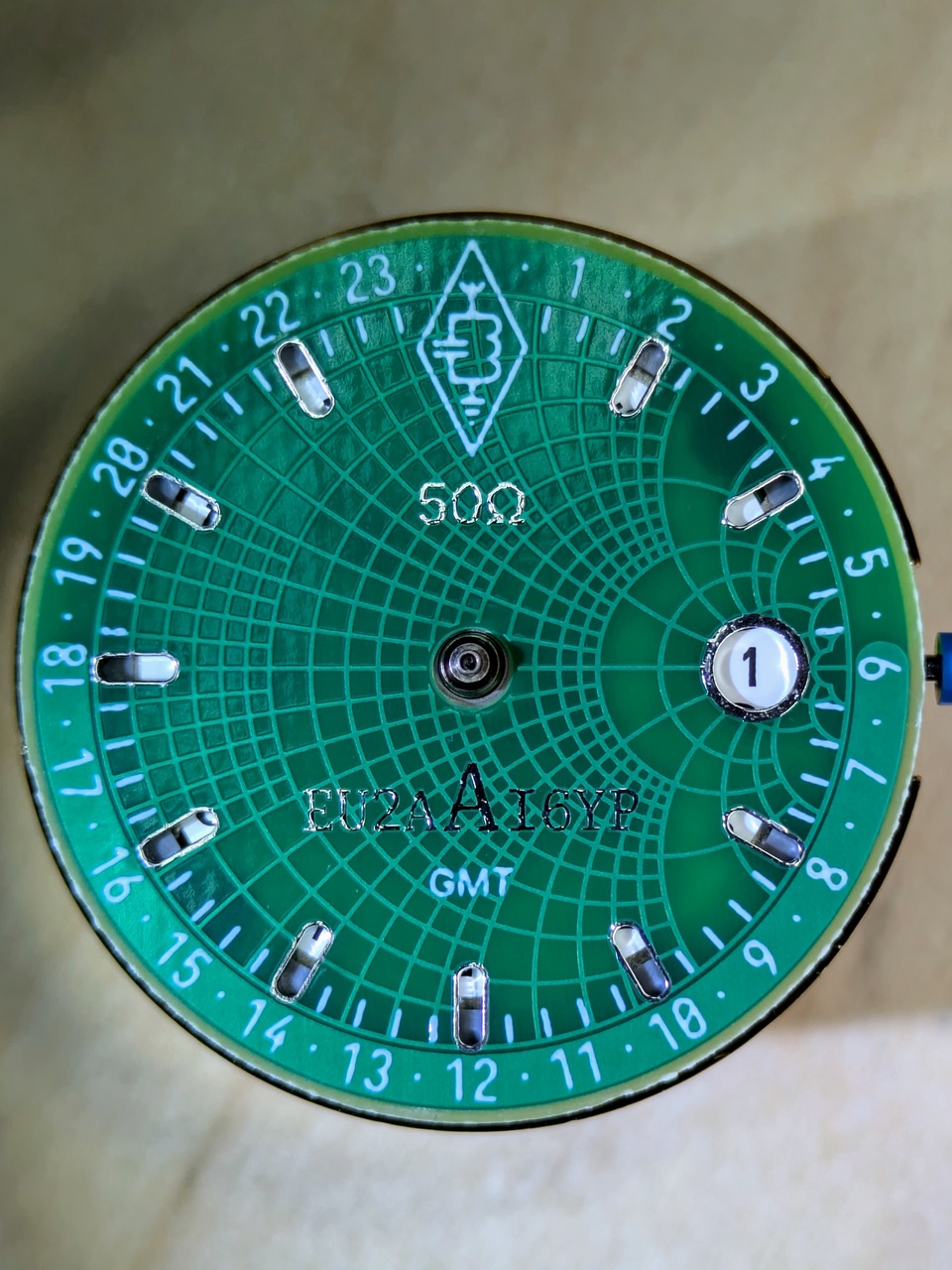

Циферблат спроектирован с использованием программы проектирования электронных печатных плат KICAD. Изготовлен по стандартному двух-слойному процессу на текстолите 0.5mm. Диаметр 33.8mm, ножки под механизм NH34.
Люминофор наносил от руки в сквозные переходные отверстия.

Тема дизайна -- Радио, Связь, Радиолюбительская техника.
Текстура: Диаграмма Вольперта — Смита : https://ru.wikipedia.org/wiki/%D0%94...B8%D1%82%D0%B0

Хотя платы имеют много стандартных цветов, остановился на самом распространённо -- зелёном.

На фото показано с установкой в 39mm титановом корпусе с Алиэкспресс.

Код дизайн открытый : https://github.com/AI6YP/watch

Я не ншёл подходящего раздела для обсуждения самодельных циферблатов, поэтому пишу в общий. Буду рад любым отзывам и рекомендациям.

--Алексей

Симпатично.

Да.мне тоже понравилось

Интересная попытка.
Тема про циферы тут

Учитывая огрехи первой версии, запустил в производство вторую версию.

Вложение 3844508

Добавил сквозную метку "антенна" на 12 часах метку "заземление" на 6, и меленькую точку за датой на 3. Это всё будет люминисцировать. Увеличил шрифт надписей и добавил LC цепочку на весь циферблат. Посмотрим, как справится производство и как будет выглядеть живьём.

Фабрика позвляет делать печатные платы с разным цветом маски. Зелёный самый популярный. Какой вам нравится? Я хочу заказать пару на пробу.
Вложение 3845215 Вложение 3845216 Вложение 3845217 Вложение 3845218 Вложение 3845219 Вложение 3845220 Вложение 3845221

Вот получил вторую версию циферблата на чёрном текстолите, позолоченной метализацией и полупрозрачной лаковой маской. Чутка просчитался с белой шелкографией на ночной части цифр. Толщина 1.6мм. Придётся спиливать и крепить на винты.
Вложение 3847623

Очень интересное решение, нравится

Ну а почему бы нет?! Дорожка проторённая, энтузиасты даже из материнских плат настенные часы делают.

Только число 50 как-то отвлекает от значка "Омега", ИМХО... На юбилейный выпуск бондианы смахивает! :D
И ремешок Tropic сюда не надо бы, как мне кажется. Он больше подходит для дайверских часов.

Согласен, идея очевидная. Удевлён, что не так много наручных часов используют эту технологию.

Это не юбелейная омега, а оптимальное волновое сопротивление 50 Oм в центре диаграммы Вольперта Смита, изображённой на фоне. https://ru.wikipedia.org/wiki/%D0%94...B8%D1%82%D0%B0
Своего рода идеал, к которому стремится радио-инженер в проектировании высокочастотной техники. Ну и попутный троллинг Омеги ;)

А какой ремешёк сюда подойдёт?

Простой матовый корпус часов на фото в первом сообщении темы наводит на мысли о полевых часах, милитари. Из этого можно исходить при подборе ремешка.

Вложение 3849526

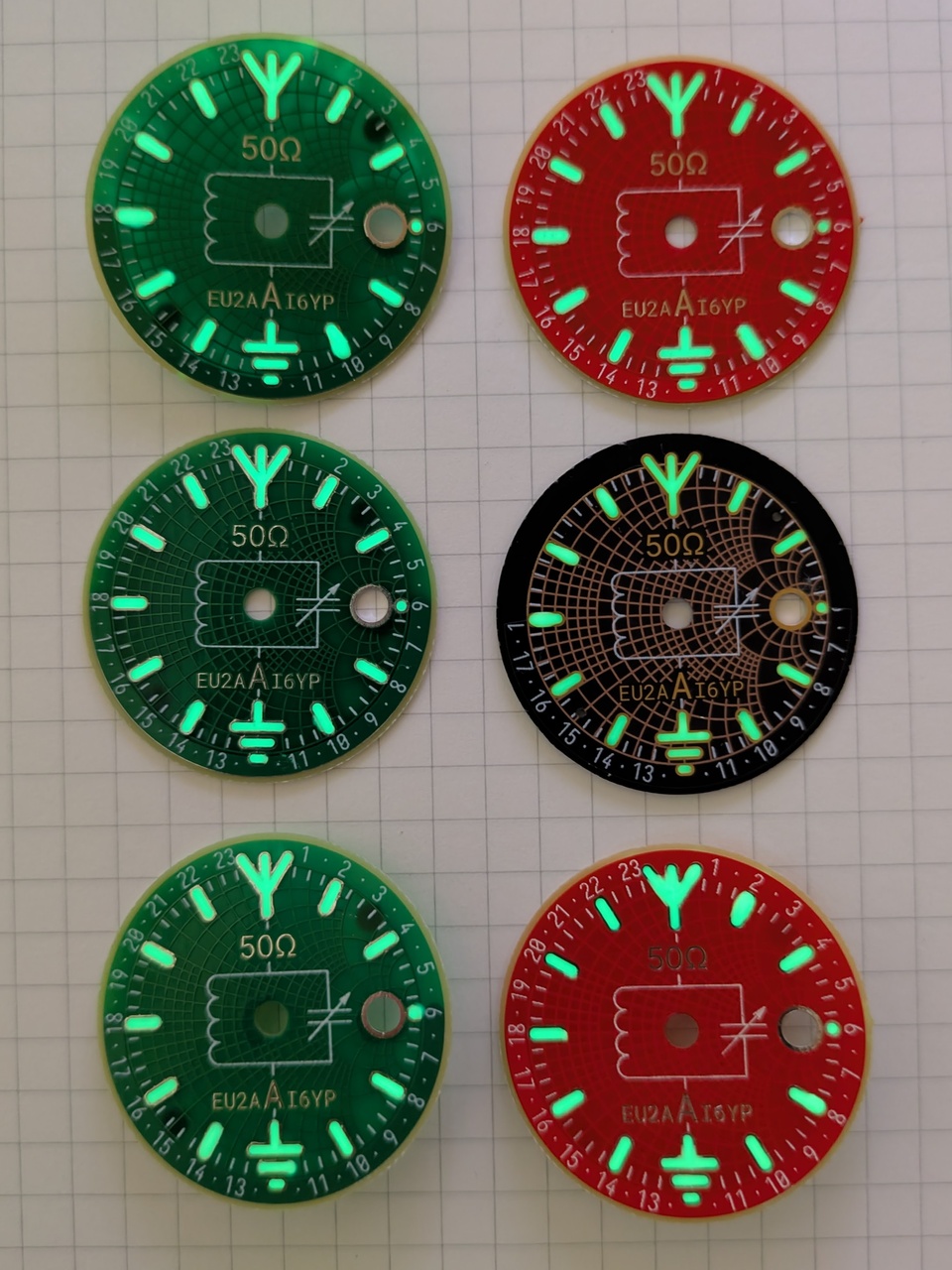

Залюминофорил несколько циферблатов версии 2 в трёх цветах. Какой вам больше нравится, и почему?

Вложение 3850336 Вложение 3850337 Вложение 3850338 Вложение 3850339

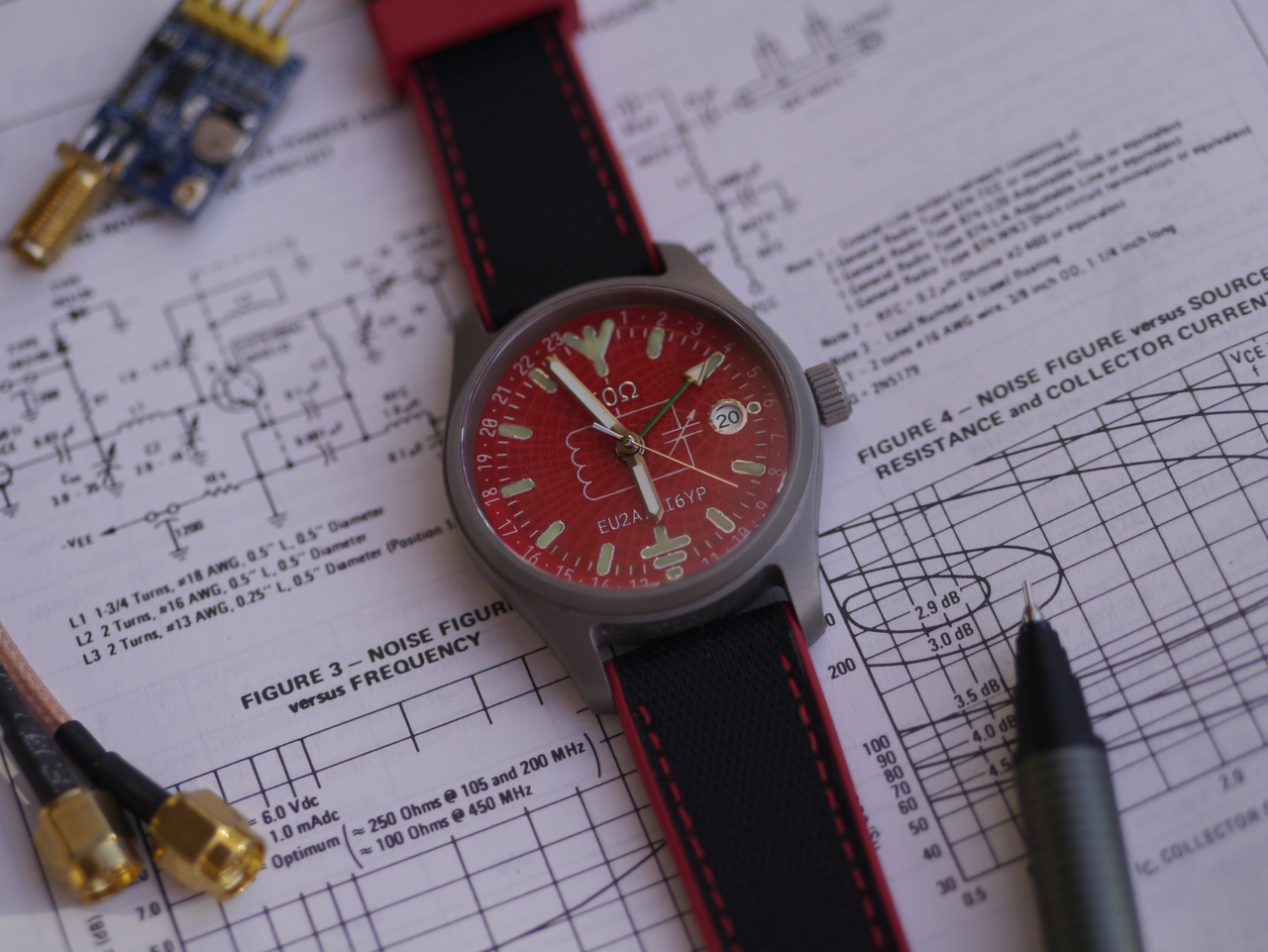

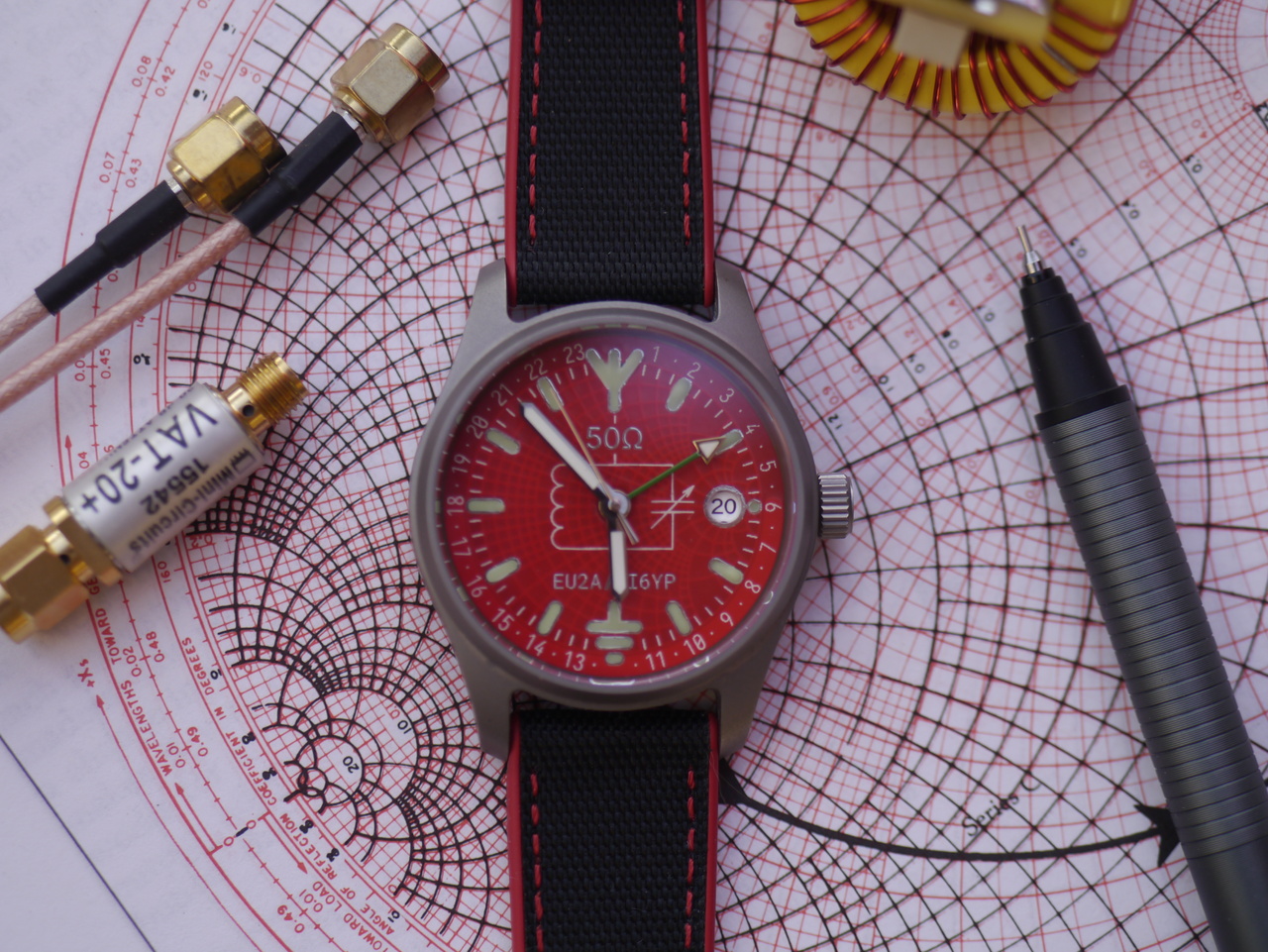

Как вам крассная версия циферблата?

Вложение 3851250

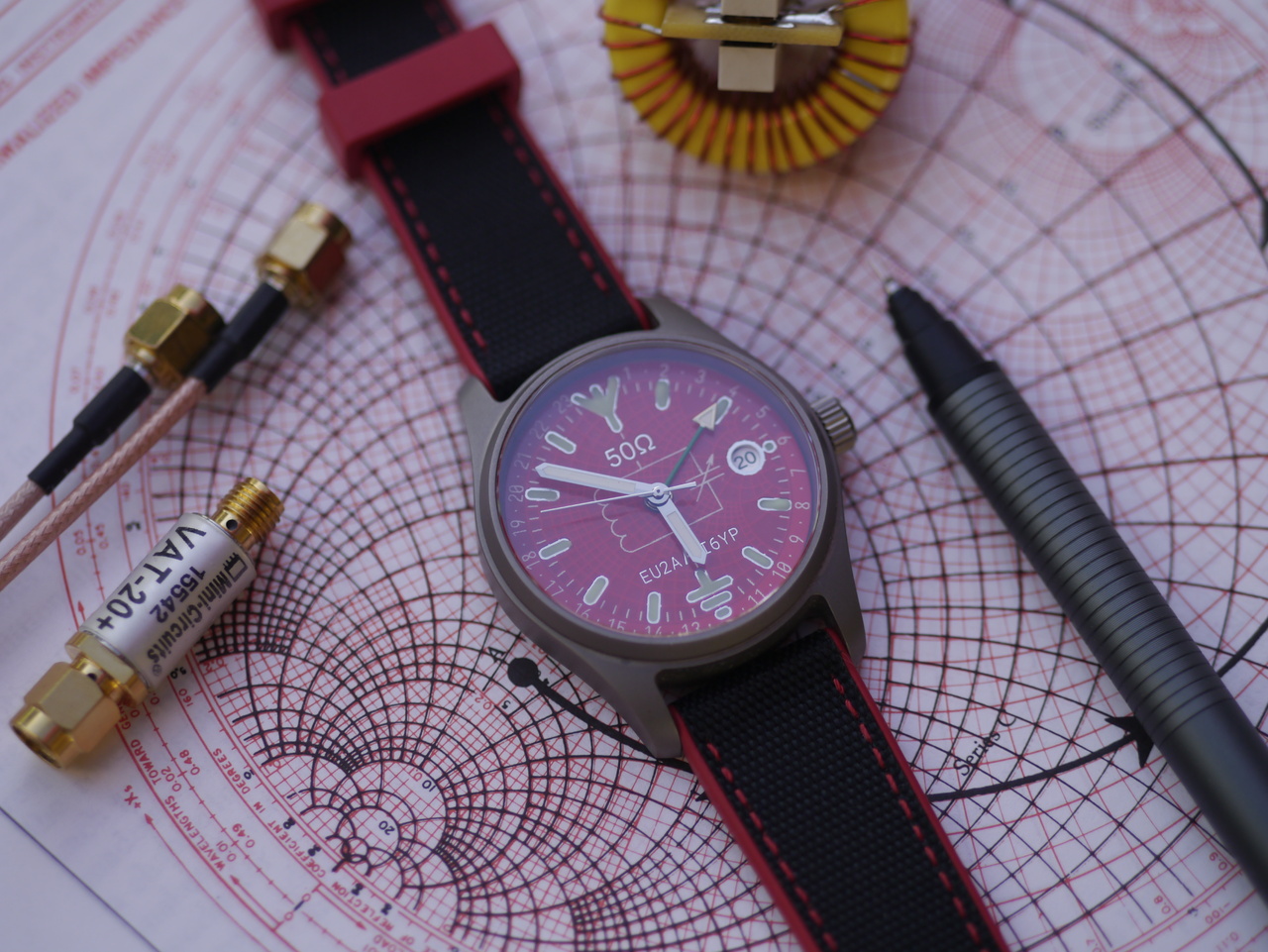

Как вам такое сочетание циферблата и корпуса?

Не. Безель с циферблатом сливается. Негармонично.

Вложение 3855796 Вложение 3855797 Вложение 3855798

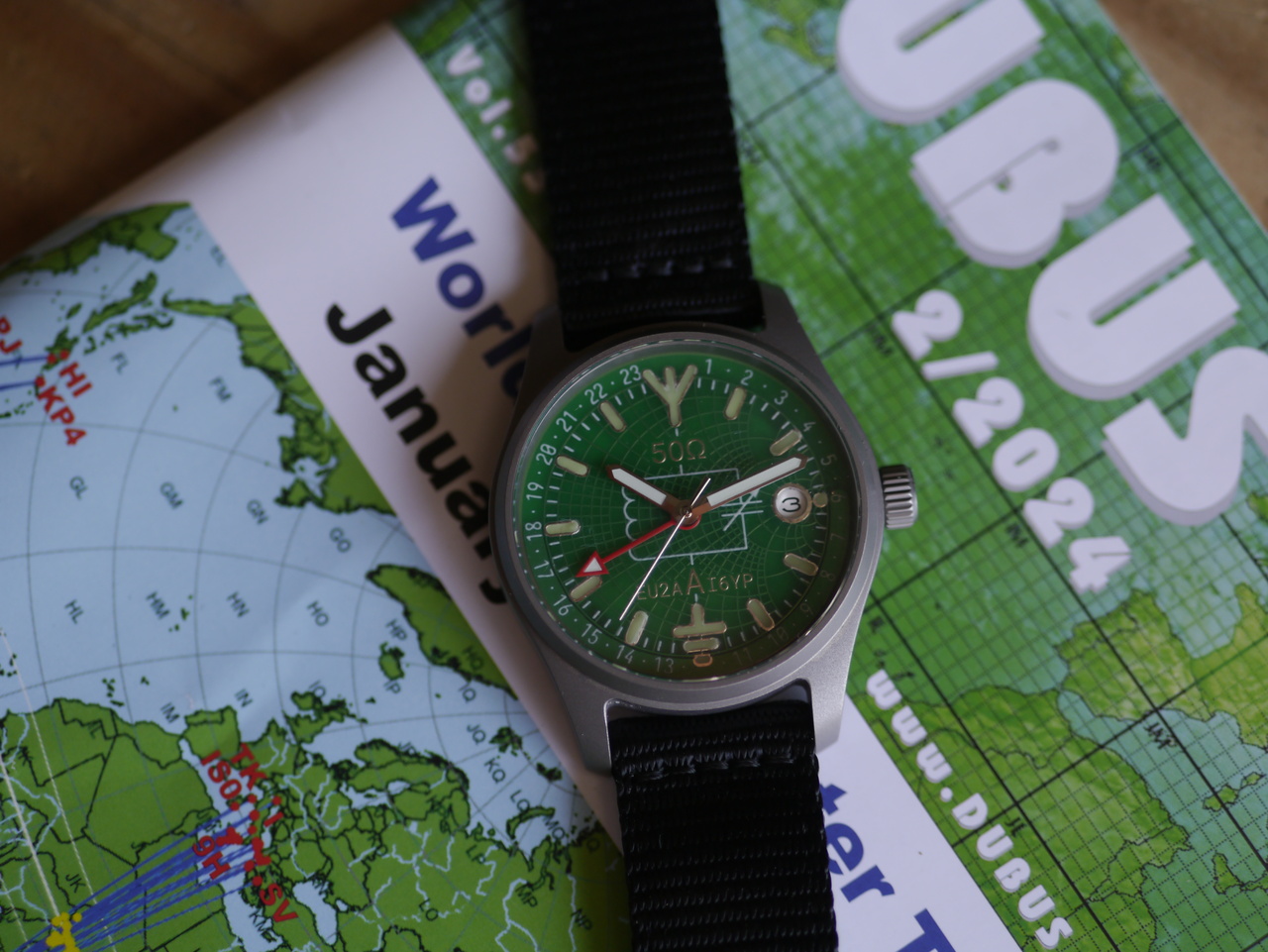

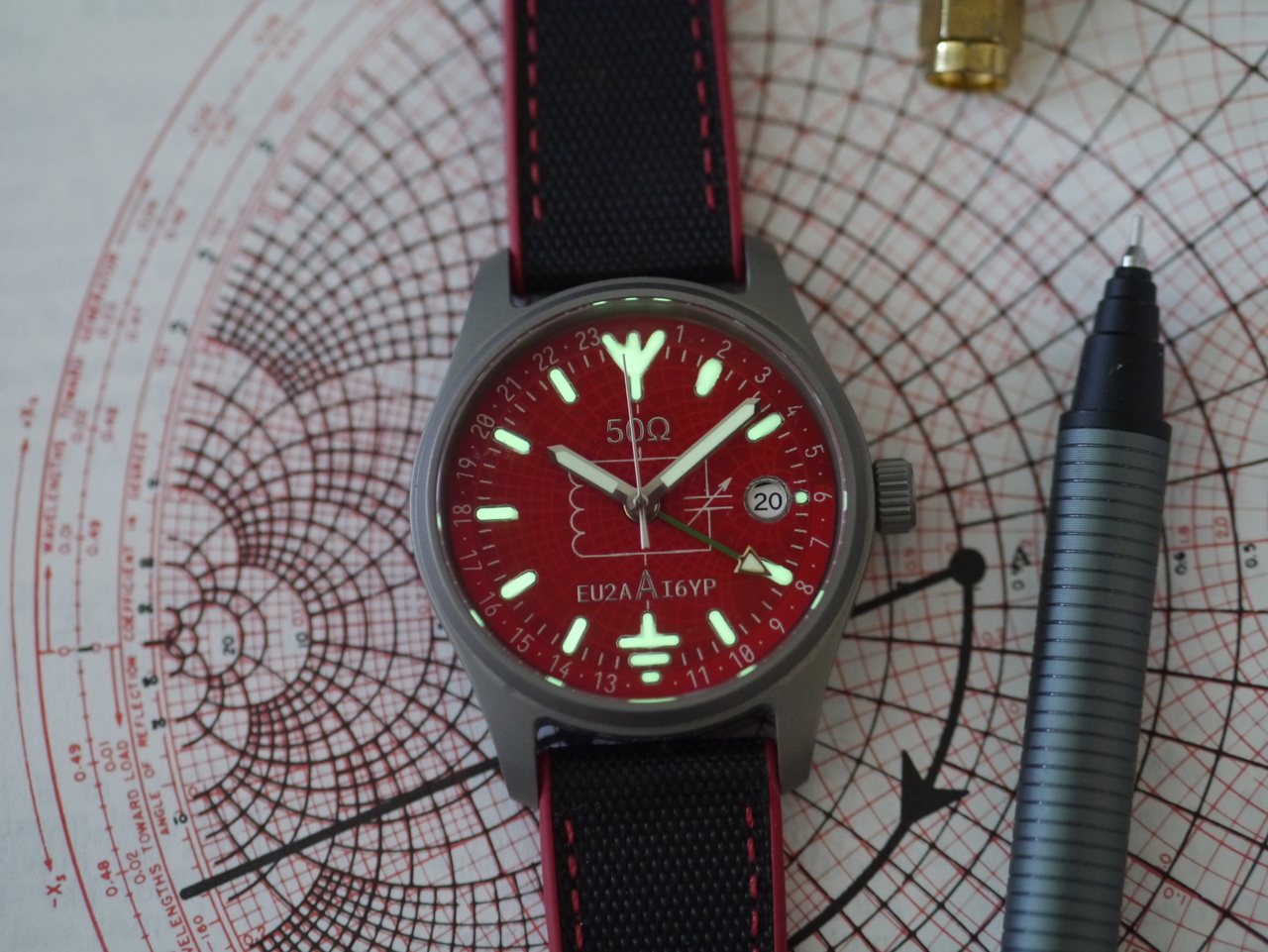

Вот собрал вторую / зелёную версию циферблата. Добавил значёк антенны на 12 и заземления на 6. Поменял мемень на более подходящий?
