Циферблат CARDINAL


Добрый вечер всем! Нужна помощь по определению механизма к данному циферблату диаметр 28,5мм; расстояние между ножками 17,4мм
Вложение 3830259

Вложение 3830260

Вложение 3830261
Известно, что CARDINAL были с механизмом Ракета,Слава,Восток, но с таким расстоянием между ножками циферблата, никак не могу определится с механизмом.

Думаю это Восток

На восток 2409 не подходит. К сожалению у меня нет такого количества разных часовых калибров, так что приходится искать в сети интернет и попалось мне, что cardinal были не только Ракета, Слава и восток, а ещё и Заря на механизме 2009. И вот сравнивая мой циферблат cardinal и циферблат Заря 2009, расположение ножек одинаковое, верхняя на 11 часов, нижняя от 5 чуть чуть отклоняется в сторону 6 часов
Вложение 3830352

Вложение 3830353
У кого есть механизм Заря 2009, заметьте пожалуйста расстояние между ножками циферблата по наружный части.

На 2209 ставьте. Правда, у вас ножки как то кривовато припаяны. Они должны быть на одной линии через центр. У Зорь растояние между ног меньше 15 мм.

2209 - 18 камней или 23 камня, МЧЗ, 1МЧЗ; Ракета, Восток, Луч, Полет. На любой из них подойдёт?

Конечно Восток. Я вас зачем цитировал?;)

Восток 2209 - 18 камней. На 23 камня не пойдёт?

Ну я даже не знаю. Вот циферблат восток 2409
диаметр 28,3, между ножками по внешней 17,3
вроде как очень похоже. Правда на вашем циферблате метка на 12, а
на моём на 3. Странно.
На восток 2209 не подойдёт, там выемки есть под заводной триб и вексельное колесо.

Сколько циферблатов пересмотрел, метка на 12, встретилась только у Ракеты, но там расстояние между ножками больше 20мм.

Доброе утро! Я всетаки думаю что мой циферблат cardinal - Заря 2009. Рассматривая фото циферблатов Зари под механизм 2009, видно, расположение ножек на одном уровне, исходя из размеров циферблата 23,6мм; 28,2мм - расстояние между ножками приблизительно такое как на моем. У кого есть циферблат Заря 2009, заметьте расстояние между ножками по внешней стороне??? Чтоб развеять мои сомнения или я все таки прав.

Я же вам писал, что у Зари между ног меньше 15мм. По внешнему краю -15.3мм.

Хорошо, но у 2209 если провести линию от одной ноги до другой то она проходит через центр. На cardinal линия в стороне от центра

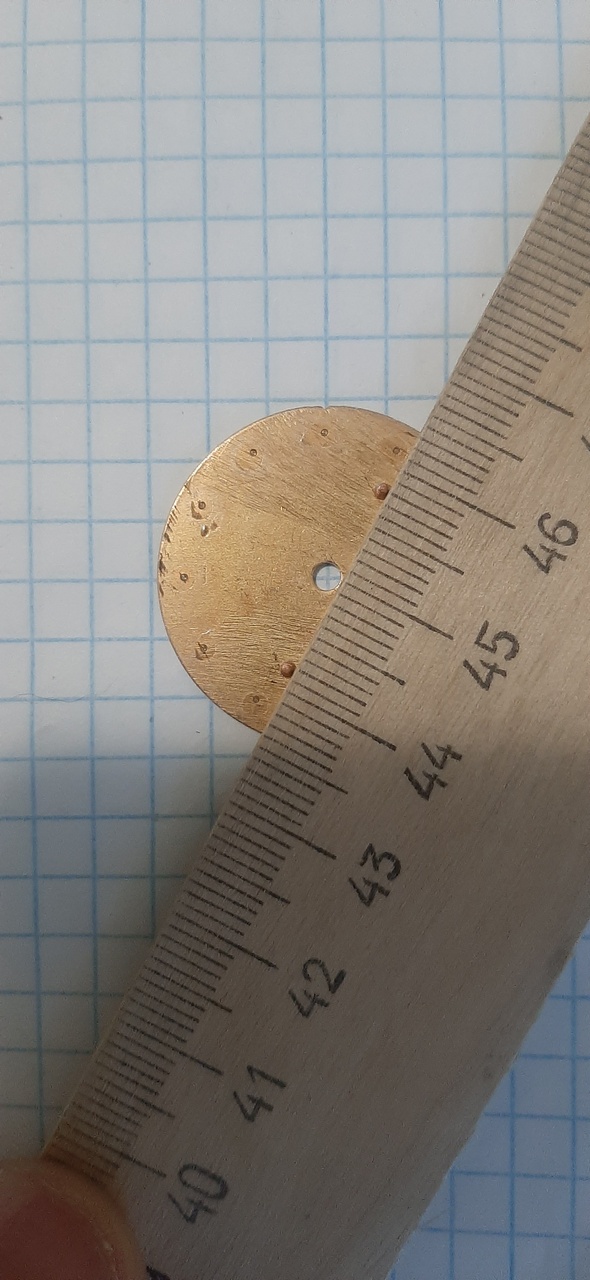

Вложение 3831713

У вас левый, ремонтный цифер. Был сделан под восток 2209, но промахнулись с ногами.

Это Восток 2409. Там как раз 17.4 мм между ножками и они чуть скошены относительно центра. Восток 2209 - 16 мм и строго по линии через центр.

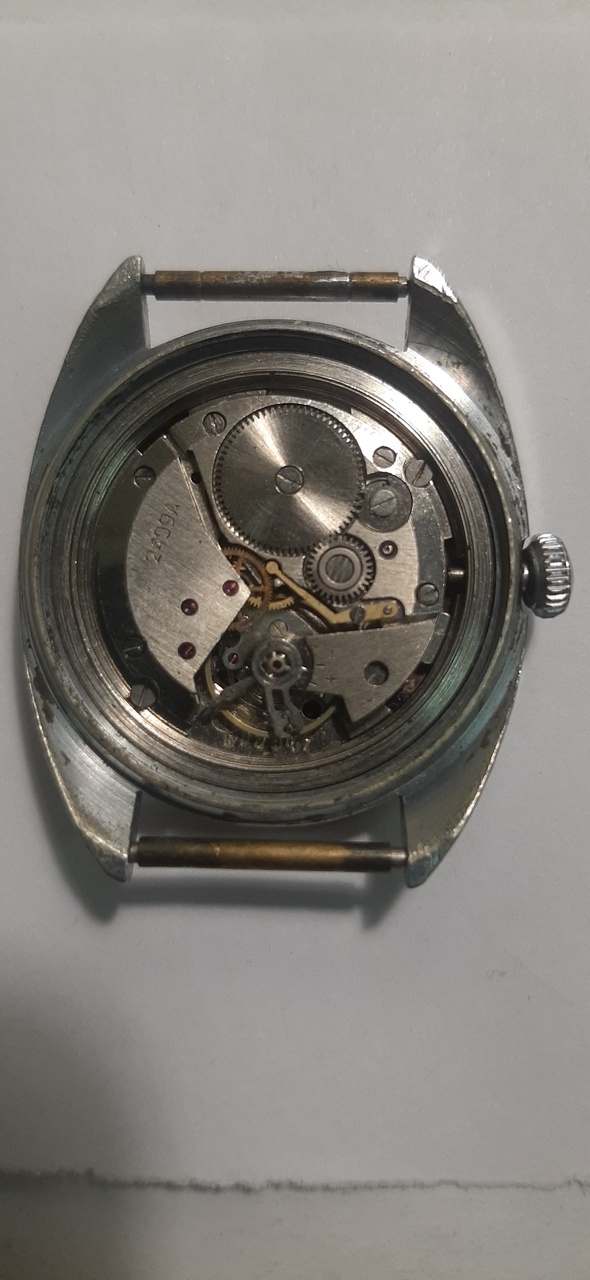

Нашёл механизм Восток 2409А с циферблатом
Вложение 3835445

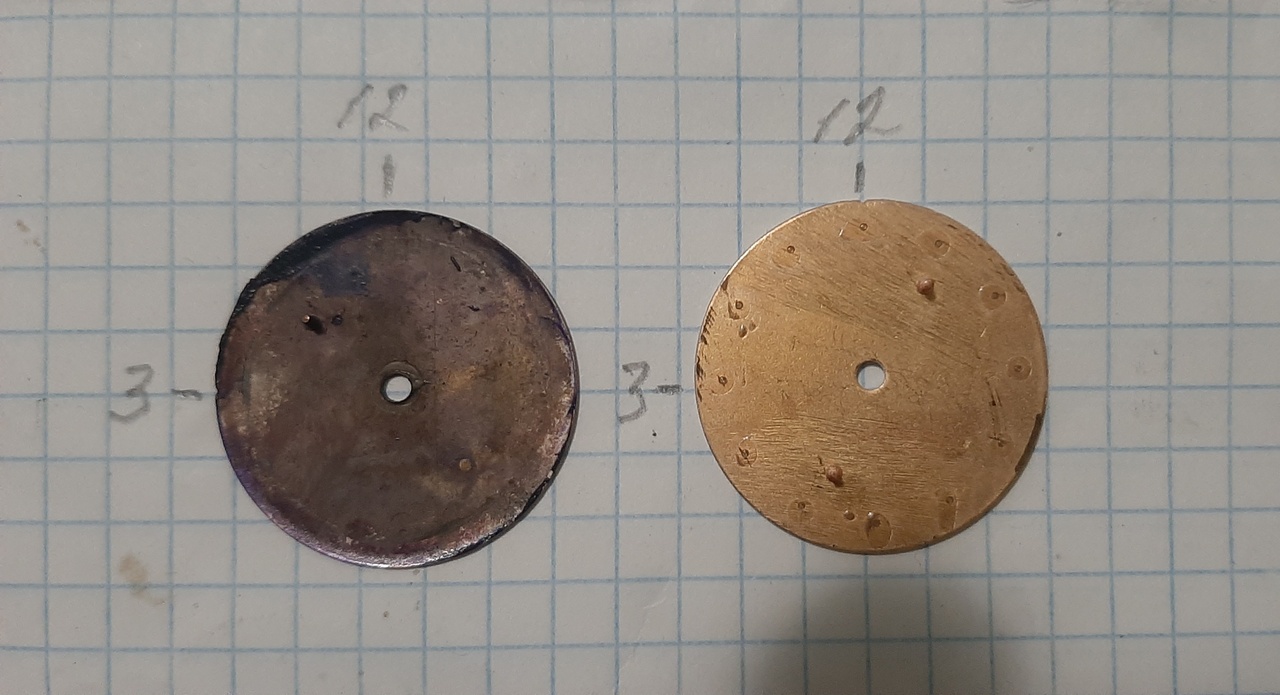

И как видим, циферблат Cardinal, не подходит на механизм 2409. Расположение ног подругому. Слева циферблат 2409 справа циферблат Cardinal
Вложение 3835446

Часы Восток 2409 не всегда имели заводную головку "на 3 часах". Отсюда и "поворот ног".

Вы имеете ввиду, заводную головку на 6 часов т.е. часы на правую руку?

На 2 часа еще бывают, возможно на 4

Но это разметка циферблата Восток смещена относительно заводного вала. Механизм все равно на циферблат Cardinal не подойдёт.

По поводу механизма Зари, у механизма 2009.П - расстояние между ног 15мм. У механизма 2009Б - расстояние 18мм. Расположение ног механизма Заря 2009Б такое же как у циферблата Cardinal.
На третьем фото циферблатов - слева Заря 2009Б, справа тот самый Cardinal

Ещё как вариант, похожее расположение ног у механизма Полет. Только вопрос, у Полет 2409 или 2609 и какое расстояние между ножками???

Я вижу вы всё не успокоились. На 24-й полёт плоских циферблатов не было. 2609 было два "косынка" и "балалайка"
ножки у них расположены по-разному. Дойдите вы до какого-нибудь часовщика и примерьте циферблат ко всем механизмам что у него есть.

Если было бы так просто, от меня до часовщика в одну сторону 130 км, а в другую 170 км. и то, надо найти там ещё хорошего часовщика. Было как то, за 170 км приехал, привёз Молнию без баланса говорю сможете отремонтировать?, после того как этот часовщик вскрыл крышку, я их через одну секунду забирал на другом конце рецепшена. На мой последующий вопрос, зачем вы их швырнул?, поступил ответ, чего вы принесли тут и ремонтировать нечего. Вот так вот.

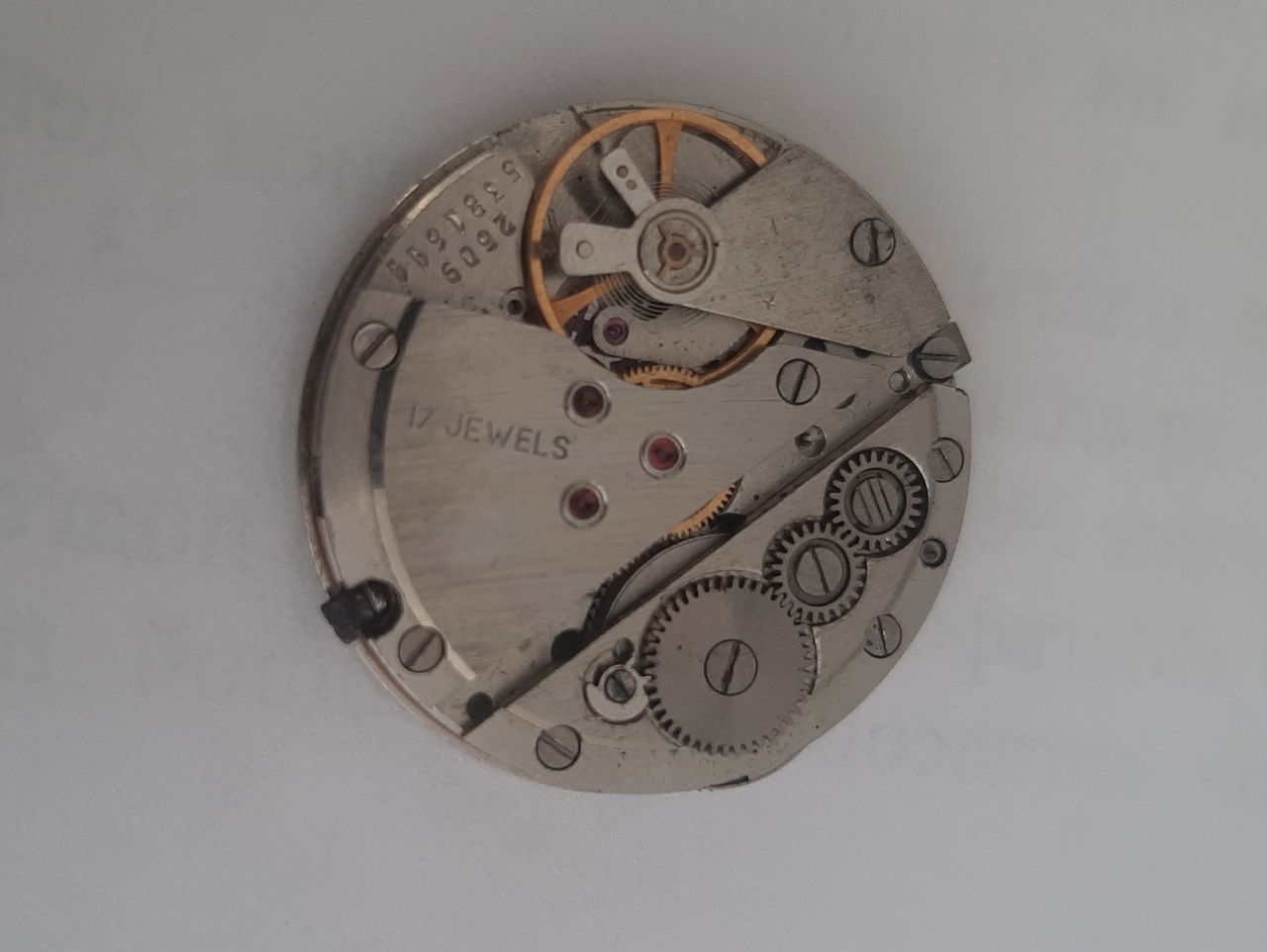

Вложение 3837908
Механизм 2609 "Косынка", тоже не подходит к моему циферблату.

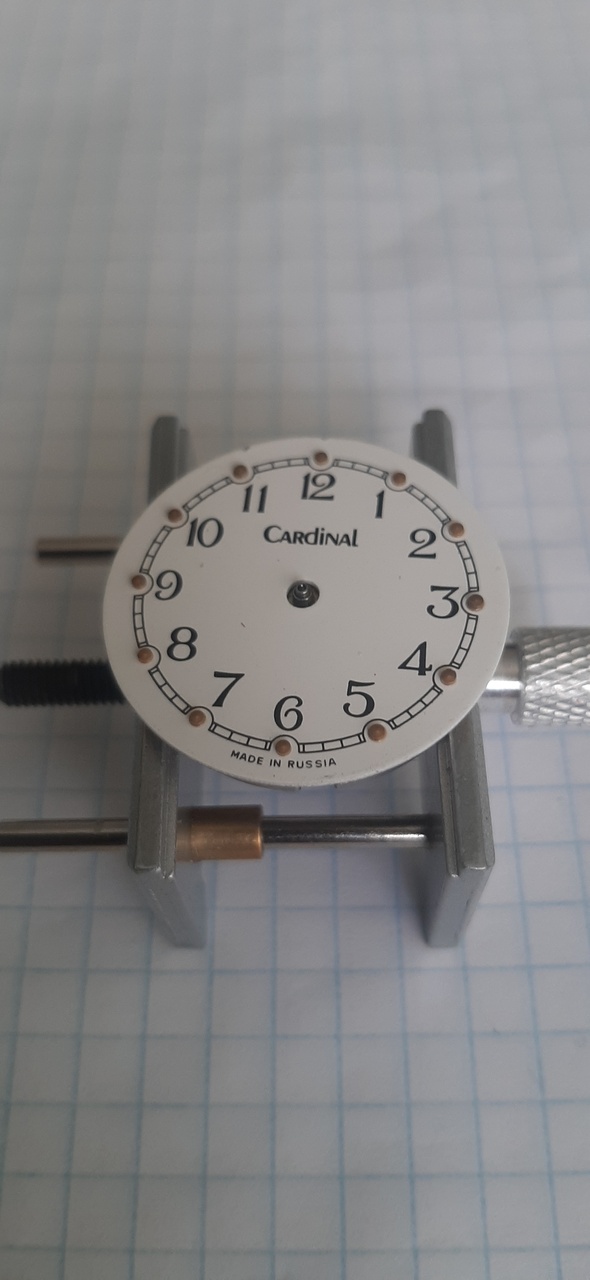

Вопрос по определению механизма к данному циферблату Cardinal- ЗАКРЫТ. Подошёл механизм Полет.

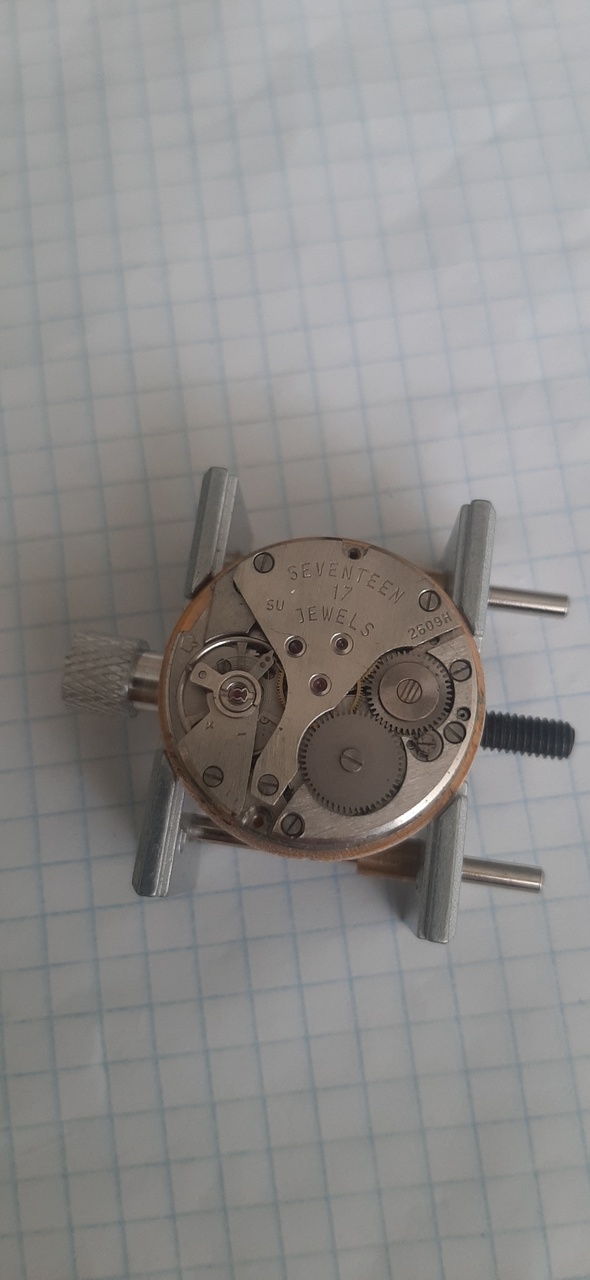

Вложение 3838426
Осталось подобрать китайский жёлтый корпус. Может кто знает, подскажите, какой китайский корпус подойдёт к Полёту 2609 - 2614???

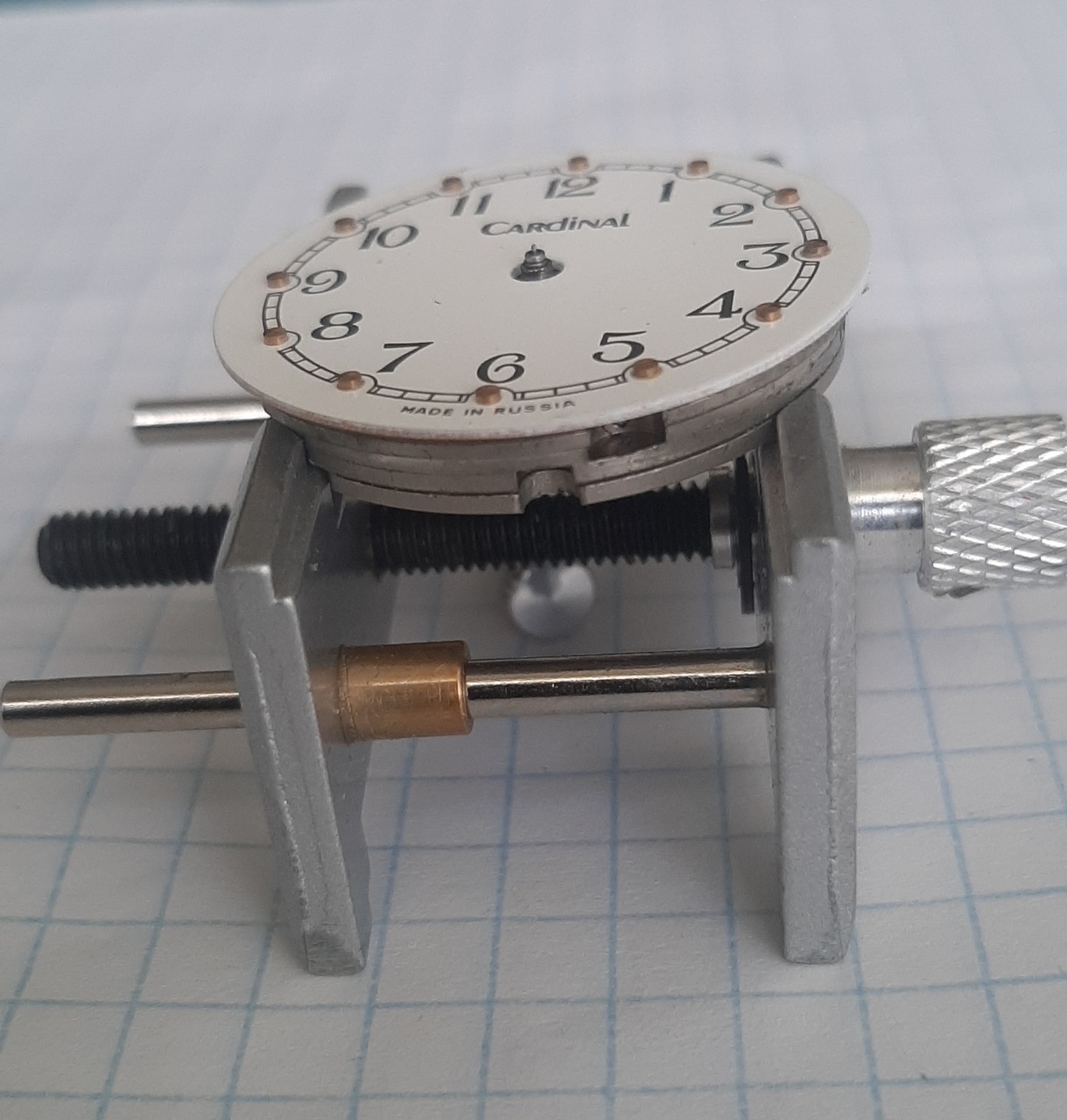

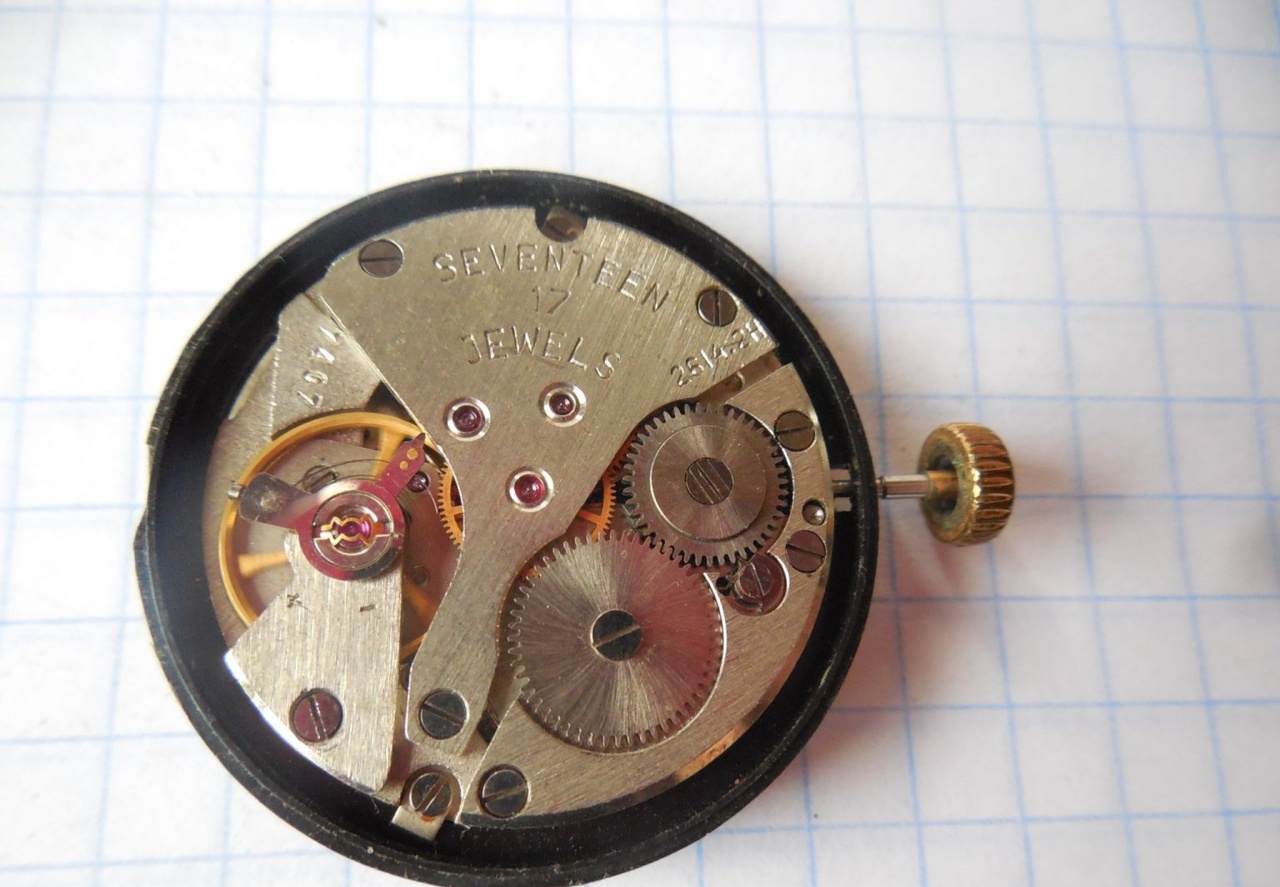

Также данный циферблат подошёл на механизм Полет 2609Н
Вложение 3842585

Вложение 3842586

Вложение 3842587
Но к сожалению ни один из этих двух механизмов Полет, в китайский корпус NH35, не подходит из-за смещения заводного вала к крышке корпуса
