Электроника 5-207


По случаю были обнаружены среди часового хлама и возвращены к жизни часы Электроника 5-207. Помогите в описании. Как время выставить? Какие в них есть ещё функции? Есть ли в них ЦНХ?

Своего фото часов нет, прилагаю с одного форума

http://leningrad.su/museum/show_calc.php?n=19&lang=1

Там для разных функций разные кнопки надо держать пару секунд. Для выставления времени - левую нижнюю.
ЦНХ нет.

В них есть подстроечник, куда его крутить, если спешат? И есть ли у кого-нибудь карта контрольных точек? Очень нужны, есть частотомер, хочу проверить:)

У подстроечника есть две точки - минимум и максимум, но нет фиксаторов. Поэтому одно и то же значение ёмкости (кроме минимальной и максимальной) может быть достигнуто как поворотом вправо, так и влево.

Для настройки точности хода без частотомера Вы можете пользоваться такой процедурой (мне в этом очень помогает Электроника 55 с точно посчитанным значением поправки ЦНХ и секундомером до 0.1 с, очень удобно):
1. Выставить точно время по эталонным часам. Это нужно для того, чтобы убедиться, что часы спешат на несколько секунд, а не минут. :)
2. Замерить точно, на сколько (до десятых) секунд часы сейчас спешат в сутки (в момент обнуления секунд настраиваемых часов я запускаю секундомер Э-55).
3. Повернуть на небольшой угол подстроечник (например, вправо) и проверить, насколько изменилось значение ухода опять же в сутки.
4. Если часы стали спешить меньше, значит направление для настройки правильное. И дальше можно подстраивать в этом направлении до тех пор, пока не будет достигнута необходимая точность хода часов.
5. Если часы стали спешить больше, значит направление для настройки нужно сменить на противоположное и повторять шаги, описанные в п.4.

Из-за того, что я использую в настройке точности хода секундомер Электроники 55, это также позволяет значительно сократить время при грубом определении точности настраиваемых часов, поскольку можно остановить замер не через сутки, а, скажем, через несколько часов. А затем с помощью калькулятора подсчитать значение ухода в сутки.

Если уход настраиваемых часов достаточно большой и подстроечным конденсатром не удаётся добиться оптимальной точности, то в большинстве случаев помогает замена кварца и повторение шагов, описанных в пунктах 1-5.

Что касается настройки точности хода с помощью частотомера, Вам может помочь вот эта книга Вложение 169520. Можете изучать её, начиная со стр. 198.

Удачи. ;)

Какая замечательная книга, а Вы её не выкладывали на форуме или я пропустил? Такой литературы очень не хватает, было бы хорошо, если бы лежала где-то, чтобы всем было доступно.

Однако. Преинтересная книженция!
Спасибо, коллега WhiteLion!

Кстати, там подробнейше описаны функции уже упоминавшихся на форуме полумифических часов:
"Часы с табель-календарём Электроника 5-29358"
и
"Часы с цифровой настройкой хода Электроника 5-29361"
(а-ля прототип ЧН-0X)

И вообще, книжка - просто "маст хэв" для каждого любителя часов Электроника (и особенно - любителя ковыряться в оных).

NamarElgert, Shai Alyt NEMO, и вам спасибо. Рад, что смог быть полезен. Значит, всё не зря. ;)

Уважаемые, подскажите,почему я не могу скачать книжку?

Не знаю. Только что проверил, всё скачивается.

неоднократно пытаюсь скачать,загружается до 3,8 Мб и сбрасывается. Если не затруднит,вышлите пожалуйста на kna72@yandex.ru

Отправил.

спасибо!

Весь вечер мучал электронику 207 и так и не понял, как в ней увилеть текущий месяц,- только лишь при установке времени?

Да, и зачем у электроник 207,208 и 209 отключение дисплея, поясните, ведь экономия батарей незначительная.

Текущий месяц только при коррекции.

Экономия какая-никакая, но есть.

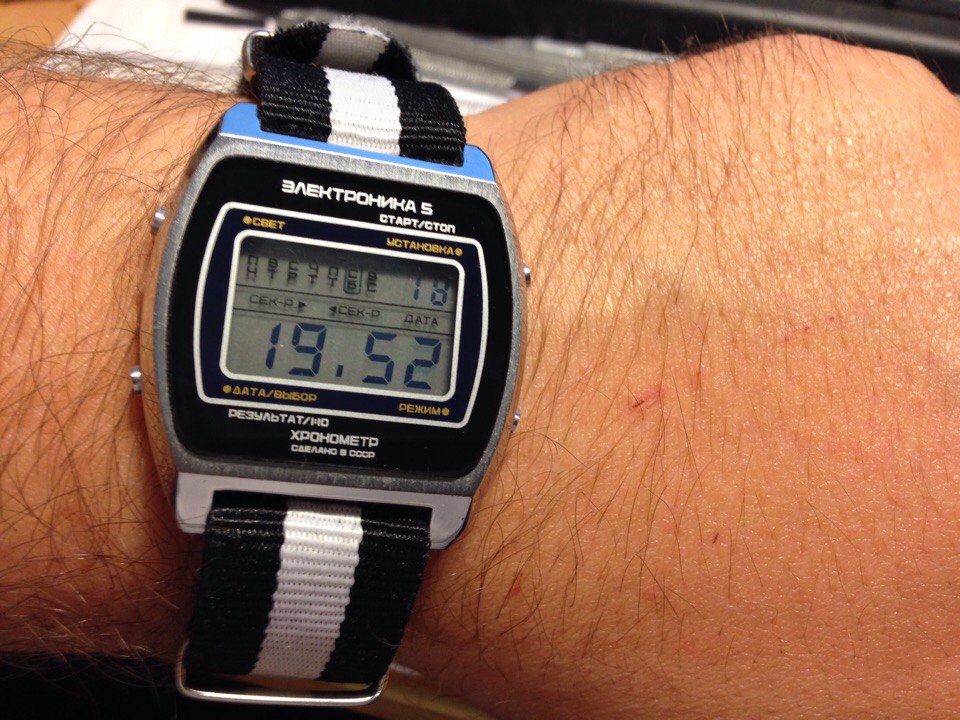

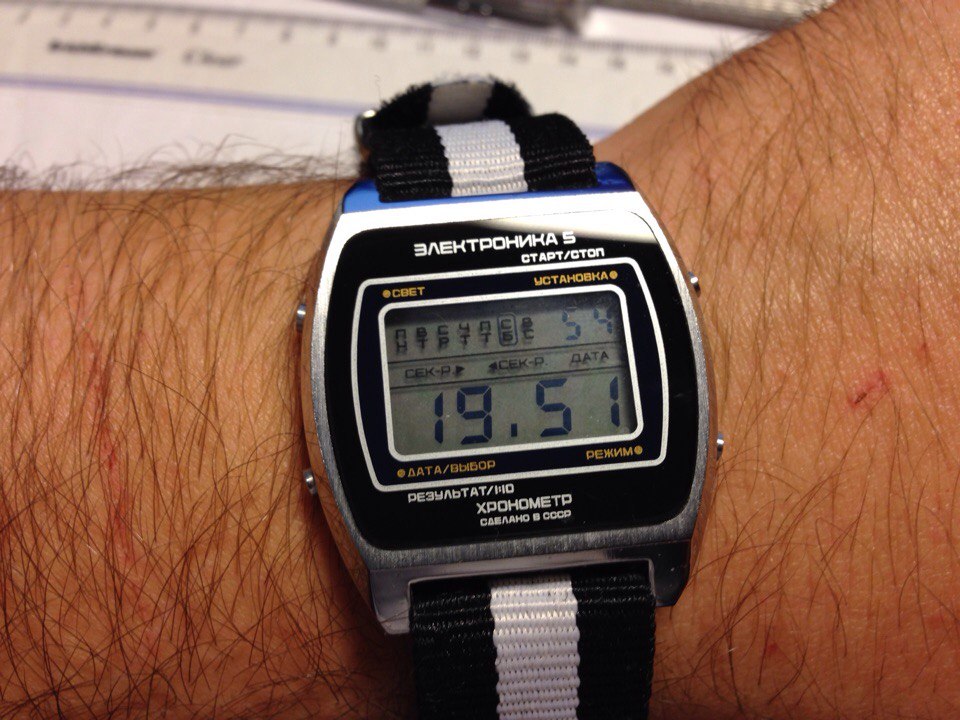

Апну тему своим экземпляром Э-207 :cool:
Собраны из новых запчастей с хранения. И с помощью хороших людей :)
Долгожданное пополнение в моей коллекции.
Вложение 2173806 Вложение 2173807 Вложение 2173808

И мне посчастливилось обрести данный аппарат! Крайне добротная и дизайнерски взвешенная модель!

Кто-нибудь может объяснить, что ЭТО?
http://forum.watch.ru/attachment.php...1&d=1656452777
На фото не видно, но подложка стекломаски не чёрная, а зеркальная. Модуль внутри, естественно, 30354.
Качество печати стекломаски очень серьёзное, телефон так чётко не фотографирует. Прорисовка логотипа и надписи ORIENT более точная, чем обычно бывает на Электронике.

очень похоже на котлету с артельно слепленной маской.....цыфры после ВК пляшут.......япы такое бы не пропустили в своих ОТК

добавлю - кнопок не одной пиктограммы(кто из них кто) тоже нет.

Цифры пляшут, но тем не менее качество пропечатки мелких элементов поражает, артельщики вряд ли такое могут сделать.

рамка красная смещена относительно центра к правому краю и чуть вверх(ориент так точно делать не стал бы)......если не артельщики, то дома кто то подогнал стекло от чего то ещё,возможно даже и ориентовского,возможно даже от механических(номер 469 намекает на 469й механизм)
по номеру такому ничего не разыскивается на просторах....либо я не там искал.....

И по внешнему виду ничего подобного не ищется. Но изготовление маски явно не кустарное - точность прорисовки мелких символов уровня фирменных японских масок Casio.

Алексей, сделать на заводском оборудовании в третью смену стекло - это заработать гарантированно трешник, а то и пятерку. Я встречал много "левых" стекол с завода. Причем была сеть распростанения через мастерские - в-общем, мало-мальский левый бизнес. Советский человек упорно не хотел жить на одну зарплату, ну и носить скучную 207 тоже не хотел, с надписью Ориент часы выглядели намного круче, несмотря на то, что создатели сего стекла действительно брали надписи с механического Ориента - часов-мечты тех лет, стоившего сумасшедшие 280 руб и бывшего во владении совсем немногих граждан.

Красивые часы в раннем оформлении - корпус с крупными кнопками, стекло раннего дизайна, ранний вариант дисплея.

http://www.horology.ru/TZ/ele91908.jpg

Дисплей не самый ранний - шрифт уже обычный. У самого раннего варианта шрифт как у 3049.

Да, верно, в самых ранних дисплей с двоеточием. На первом фото это левые часы, но двоеточие не очень заметно.

http://www.horology.ru/TZ/ele565.jpg

http://www.horology.ru/TZ/ele567.jpg

Достаточно раннее оформление 207 с большими кнопками и красным воскресеньем.

http://www.horology.ru/TZ/ele91940.jpg

Немного их к сожалению осталось. У меня три "механизма" есть и двое таких часов. Я так понял - из за просадки резинок народ пихал подкладки под накладную пластину чтобы прижать дисплей, и происходило сдавливание наружного и внутреннего стекла и перезамыкание между слоями. Кнопки отгнивали, отваливались. В итоге одни с большим трудом собрал и на свой выставочный стенд поставил, вторые тоже идут, но один сегмент светится постоянно, и это уже не исправить. Дело в дисплее. Остальные вообще бледно светятся все, перезамыкание почти всего что можно... Только когда время 11.11 нормально показывают. Так что их стоит беречь, часы интересные.

Бледно светятся - это чаще не замыкание в дисплее (явление, кстати, нечастое), а плохой контакт крайнего левого вывода по верхнему краю. Замыкание выявляется очень легко - контраст резко падает при высвечивании одного конкретного сегмента на дисплее, а не когда попало. Один сегмент светится постоянно (или невпопад) на дисплее со статической схемой - 99% микросхема (встречается достаточно часто, два случая за 10 лет на 207-209).
PS. Если дисплей ведёт себя, как будто замкнуто реально МНОГО выводов друг на друга - меняем резинки и обязательно чистим щели под резинки в обойме от остатков вытекших батареек. Встречал не раз на 206, где гнездо под батарейку расположено в непосредственной близости от резинки.

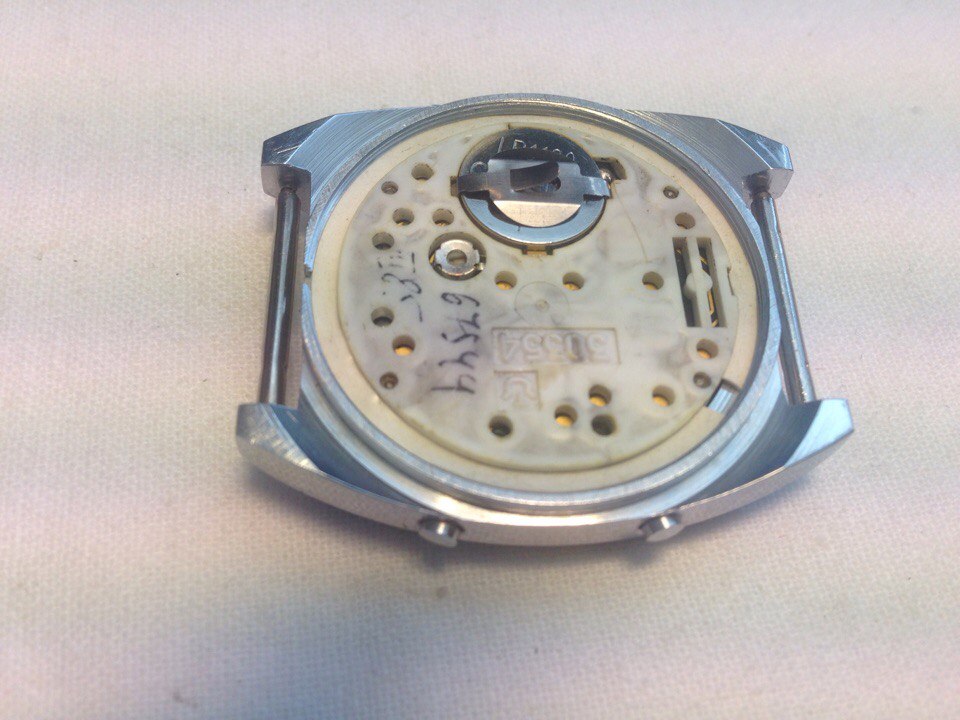

Ребят, подскажите, как выглядит подстроечник и как/чем его крутить? Это круглая головка, выделенная красным?

Да. Аккуратно крутить
