Пружинки накладного камня Ориент 43


Добрый день, уважаемые форумчане!

Собрал штуки 3 Ориент 46943. У всех пружинки накладного камня на опорах баланса воот такой формы. Картинка 1.
И тут подаются 2 экземпляра вот с такой формой пружины. Картинка 2.

Мог ли Ориент менять технологию производства?
Явно выраженных признаков подделки не вижу. Но всё же сомнения, второй вариант пружинок это не оригинал.

------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН --------

Про пружинки ещё спрошу :)

На Али 5 шт вот таких пружин (картинка 3) стоят с доставкой 560 р. Те 1 шт=110 р
Может это и норм, но никто не встречал наборы подешевле? :)

У меня есть Ориент на мех. 46941- там "пружинки", как на 1-м фото, и есть на 46943- там как на 2-м фото.

Мне помнятся оба варианта пружинок . Встречались, возможно, в зависимости от калибра.Хотя похоже ,что они взаимозаменяемые! Если так ,то это никак не является изменением технологии. А лишь модификацией.

Спасибо! Какой-то переход у них может был с одних на другие пружинки.

Мне поставить первую пружинку в баланс где стояла вторая не удалось :) или наоборот. Вообщем у меня не вышло.

Нет, они не взаимозаменяемые, если только не перепрессовать целиком с основанием (не знаю, как это правильно называется).
Вложение 3545833

А картинка это какой-то буклет Ориентовский?

Интересно, а накладные камни одинаковых размеров?

На вид одинаковые. Заказал микрометр. Хочу померить :)

У меня камни смешались.

Картинка с Али. Камни и бушоны, по-моему одинаковые. Переставлял их без проблем.

Похоже ,Вы правы! Я уже более десяти лет, не видел в глаза этих механизмов.Так ,что могу ошибаться . Но на счет "старый" и "новый" тип ,все относительно.

Ориент в разные годы ставил на механизмы 46941 и 46943 противоударные механизмы типа Novodiac или Diafix от Seiko. Я встречал оба типа.

Попадаются ещё вот такие

http://forum.watch.ru/showpost.php?p...58&postcount=3

Но тут я думаю подделка.

У меня ещё вопрос, а как называется противоударная система с пружинкой из моего первого поста с 3 картинки?

Они стоят в ангренаже. Есть ли у этой системы название?

Никак не называется. Это не противоударная система а способ фиксации накладных камней.

На фото 1 - Diashock (Seiko), на фото 2 - Novodiac(Incabloc), на фото 3 - Diafix (Seiko).

Diafix (Seiko) это в смысле на 3 фото из моего 1 сообщения?

------- ДОБАВЛЕНО ЧЕРЕЗ 14 МИН --------

Пружинки с 3 фото в 1 сообщении это

самые отвратительные для меня пружинки на данный момент.

2 улетели и 2 деформировались.

Я уже думаю не одноразовые ли они.

Или может есть какой-то инструмент для установки?

Снять нет проблем. Давим на язычёк и открываем.

В обратную сторону всё сложнее.

Но может это только у меня так.

Есть видео в инете, как с ними управиться. Мастер там их не вынимает полностью, придерживает с помощью Родико.

Вот ещё интересно у Ориента на ангренажном

мосту камень с выемкой маслёнкой и 2 под накладные

камни.

Чем они отличаются? На основании чего принимается

решение какой камень ставить простую маслёнку или

накладной?

Да. Мне они тоже очень не нравятся - легко улетают.

Накладнои служит упором для оси , позиционирует ось по вертикальному люфту. Если оси нет упор на основу . При изготовлении оси гораздо легче сделать с упором на накладнои камень . Не кребуетса изготовлять этот переход с четким 90% без радиуса практически . Даже не представляю каким инструментом точат оси , скажем для анкернои вилки .

У осей с накладными камнями меньше площадь опоры, а потому более стабильное поведение. Как правило на опорные камни ставят тонкие оси, где любое попадаеие грязи может быть критичным. Накладной камень препятствует попаданиюю грязи и высыханию масла. К тому же хорошо позиционирует колесо по высоте, иногда это важно. Но обслуживать немного веселее.

Для установки подобных пружинок есть специальное приспособление, которое тремя выступами давит на все уголки пружинки сразу. Далее просто поворачивается и пружинка на месте. Кстати, такие пружинки не редкость и на швейцарцах.

Я в глубине души знал, что должен быть такой инструмент :)))

Дмитрий, если на глаза попадётся отправьте, пожалуйста,

сюда фото посмотреть как он выглядит.

Не вопрос. У меня этих приспособ три под разный размер пружинок. Делает Bergeon.

Спасибо большое! Дмитрий, момент, а артикулы к ним не вспомните? Интересует та приспособа, которая к Ориентовским пружинкам подходит.

KIF® Shock Spring Tools For Watch (Set of 3) - HS1310 (HOROTEC)
Или: Kif Trior tool.
Есть и другие производители с другими артиклями.
В любом случае, набор обойдется в £30.00. Если в Китае, то, может, дешевле.

Спасибо, теперь есть от чего оттолкнуться.

Что-то возьму в любом случае.

У меня эти пружинки летают как листья осенью :)

Я пользуюсь самоделкой из апельсиновой палочки.

Для Diafix пружинок имеете ввиду?

А можно посмотреть рабочую сторону?

Она как-то поджимает краешки у Вас?

На Али продается похожий инструмент, стоит около 2000р. Я использую трубку от шпильки крепления ремешка часов.

Трубкой можно нажать только на середину. А смысл этой приспособы в том, чтобы одновременно нажать на все кончики пружинок и завести их в прорези. Дальше пружинку можно легко провернуть в рабочее положение чем угодно.

Трубка нажимает на края, на выступы, диаметр как раз подходящий. Естественно всё содержимое шпильки надо вытащить. Придумал не сам, увидел на видео. Специальный инструмент, конечно лучше, но для ремонта одних часов в моем случае, сильно жирно, как мне кажется.

Прорези то делали на трубке? Как можно без прорезей на края нажать?

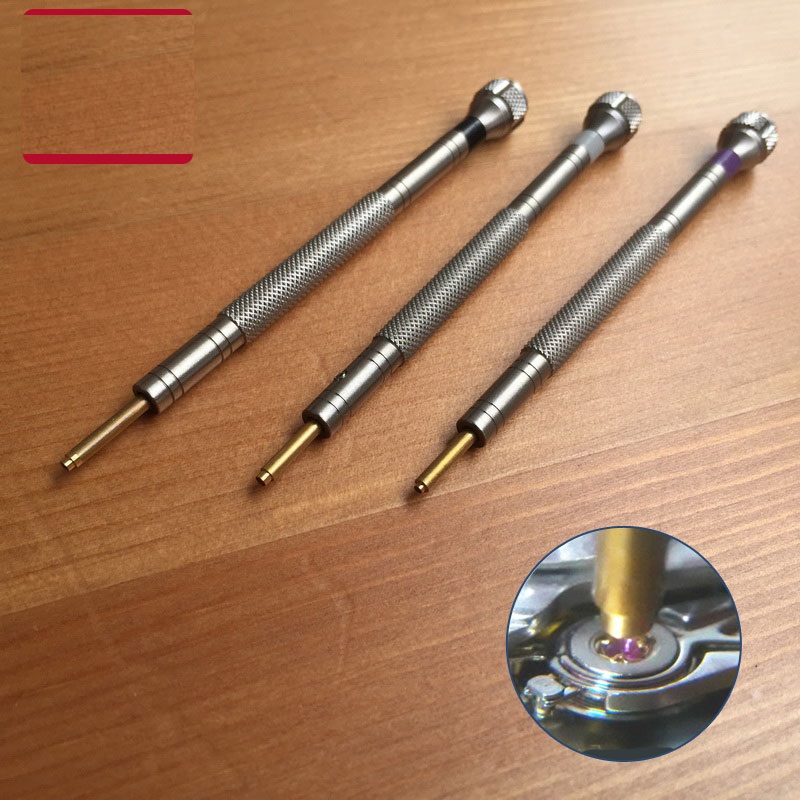

Элементарно. Вот инструмент с Али без прорезей.

Вложение 3547660

Я такой инструмент видел и так понял, что им открывать пружины с 1 и 2 фото моего 1 поста.

А у Вас и пружины с 3 фото выходит им устанавливать?

Нет. Их вращением не вынуть и не вставить. Инструмент только для пружинок с фото 2. С 1-го фото легко вставляется и вынимается острым пинцетом, чтобы не улетела, придерживаю острой палочкой.
Вот Вам ссылки на видео про пружинки с фото 3

[media]https://www.youtube.com/watch?v=uURP6mE-PXo[/media]

[media]https://www.youtube.com/watch?v=Dj7xWKsmatE[/media]

Привет! Гвозди и ножницами можно приноровиться забивать.Но все равно неудобно будет!
То , на что Вы сослались, является жалким подобием похожего инструмента с пластиковым кольцом. Там нет прорезей и он является более универсальным.
У меня есть набор немецкий. Состоит из четырех с различным диаметром.Есть также, вариант с резиновыми накладками Пластик или резина работают на вращение ,а латунь нормально не будет вращать пружинку.

Очень рад за вас. Продолжайте и дальше пальцы веером растопыривать. Пишу исключительно для уважаемого JackSparrow, ваше лондонское мнение до лампочки.

Информации более чем достаточно.

Спасибо!

Дальше, действовать будем мы :)

Не хамите! Здесь на форуме это не принято! И держите свои пальцы при себе! Вас лично, никаким образом, никто не трогал ! А что касается продукта Вами предложенного так это просто халтура! Такой инструмент только выглядит красиво!
Те же деревянные палочки, гораздо полезнее и эффективнее.

У меня нет такого инструмента , если требуетса ( малыи колибр ) Я подбираю трубочку от душки . Требуетса только подобрать по диаметру , больше ничего .

Ну так и начните с себя.
