Механизм Japy.


Друзья, день добрый.
Требуется ваша помощь.

Друзья попросили восстановить работоспособность своих французских каминных часов, которые у них стоят без действия на протяжении уже многих лет.

Сам механизм я обслужил и настроил, но возник вопрос какова должна быть длина маятника для данного механизма и его внешний вид. К сожалению родной маятник был утерян.

Вложение 2081765Вложение 2081766

И второй вопрос. Вот это колёсико слева на фотографии отвечает за выкачку или это возможность точной регулировки точности хода часов?

Вложение 2081767

Добрый день.
Длина маятника для этого механизма 126.3 мм.

Колёсико предназначено для тонкой регулировки точности хода.
Причём со стороны циферблата.

Число 4.8 , это длина маятника во французских дюймах и линиях.
Один фр.дюйм состоит из 12 линий и равен ~2,707 см.

Да, это я понял.
К сожалению родной ключ тоже утерян. Придётся что-нибудь придумывать.

А фотки того, как должен выглядеть маятник по фен-шуй не найдётся? :)

По хорошему , для фен- Шуя маятника нужно фото корпуса.

Сам нашёл. Вроде такой должен быть.
Вложение 2081815

Корпус такой.
Вложение 2081820

Да такой вполне подойдёт , у меня часики с похожей коняшкой .

Родной ключ выглядел примерно так.
Может пригодится.

Вот с размерами.

Добрый день.
Точный маятник выглядит почти так. Из четырех элементов конструкции два оригинальные - линза и крючок зацепления на пендельфедер. Шток пришлось колхозить, и крепление оного через центральное отверстие (отверстие было). Жаль, с задней стороны фото нет, а вынимать маятник не хочется.
Часы фамильные, почему уверенность, что линза маятника родная? Потому что на механизме есть цифры 44, и на линзе тоже они же (с обратной стороны).
Вложение 2081941 Вложение 2081943 Вложение 2081956
С уважением,

Кирилыч , красивый у тебя угольник , наверное вчера купил :D Мой постарше будет .

На самом деле маятники разные могут быть , вот у меня на одном Жапи такой вот стоит , тоже 4 дюйма 8 линий , утверждать родной ли не могу , с другой стороны его всё равно не видно.

Нашли хозяева часов потерянный маятник. Судя по всему над ним уже поиздевались при жизни:)
Вложение 2082333Вложение 2082334

Подскажите, в какую сторону нужно со стороны циферблата крутить вал регулировки точности, чтобы замедлить ход часов?

По ходу стрелок.

А маятники у нас хоть и простенькие , но родные получается !
А то я не был в этом уверен.

Так у меня-то как раз не родной.

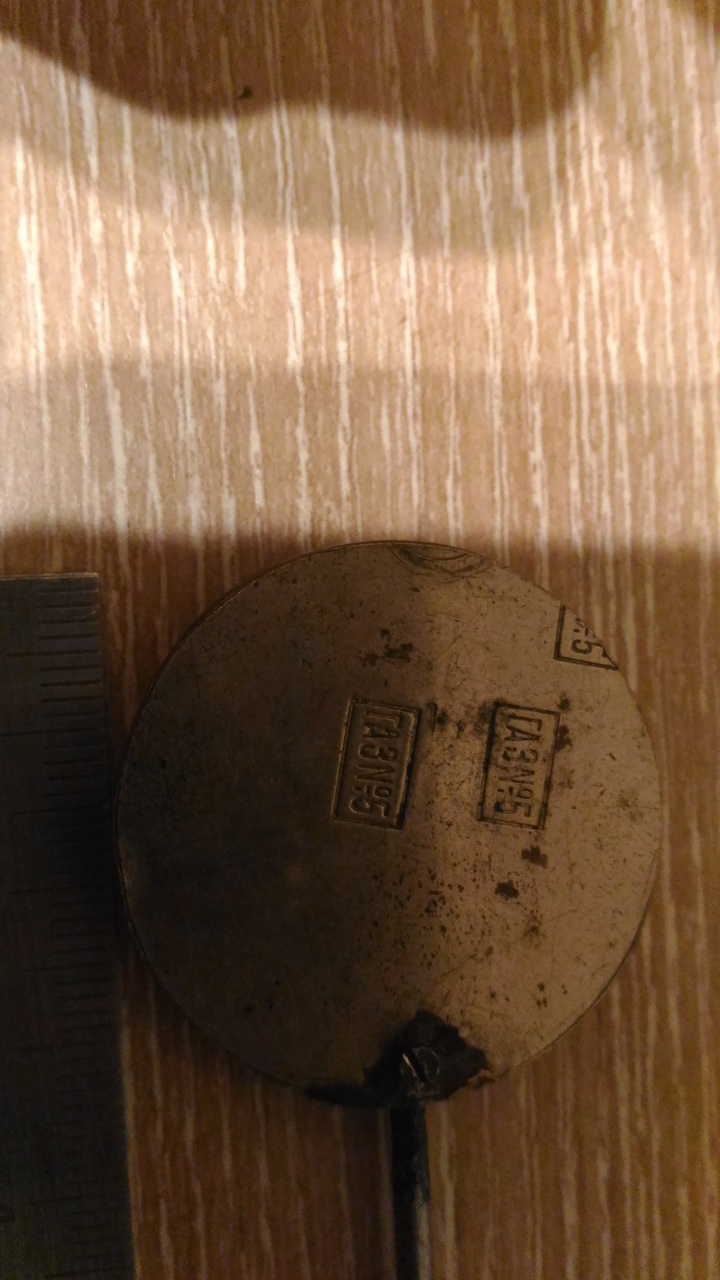

Линза какая-то странная, с надписями ГАЗ№5. Да и общая длина короче получается.

В общую копилку маятников Japy Freres - номера на маятнике и задней платины

И одинаковы ли маятники одной фирмы для каминных часов? если да, прошу габариты, чтоб можно было подобрать.
