Настенные с фузейным механизмом


Вот такие часы давно висят дома и только сейчас дошли руки привести в порядок (пенсия-это же куча времени). Была порвана цепь, заклепал, осталось собрать. Вопрос к форумчанам: что касается ремонта, нет проблем ,а вот реставрацией корпусов никогда не занимался. Прочел много тем на форуме, но есть пара вопросов---как быть с циферблатом и скорее всего корпус из дуба, не хватает нескольких планок, где их взять (в Москве).
Также на форуме попалась тема по фузейным карманным часам, не спорю красота, но и эти радуют глас, а про слух я вообще молчу.

Настенные с фузейным механизмом


Циферблат -это просто!http://forum.watch.ru/showthread.php?t=383664
Утерянные деревянные элементы изготовить самому (если есть возможности ) или обратиться в столярную мастерскую...

Красивейшие часы, а можете потом на консоли показать? Наверное это w&h, с телефона клеймо не видно.

Добрый день.

Очень красивые часы Winterhalder , и корпус сказка и механизм четвертной - супер !
С реставрацией корпуса могу помочь ( в Москве бываю регулярно) , такую работу дома на коленке не сделаешь.
У меня не комплектный механизм ( молчун) этой же фирмы , в частности отсутствует анкерная вилка , если Вас не затруднит сделайте фото чтобы ее было видно , какой номер механизма ?, на фото не видно.

С уважением Александр.

Добовляю фото, конечно вы правы спутать W&H с кем то трудно. В ближайшее время буду полностью разбирать и чистить, могу дать точные размеры и фото вилки

Вот фотки

Спасибо Вам большущее за фото вилки , а если ещё и точные размеры будут то незнаю как Вас и благодарить , механизмы очень качественные выпущено их было относительно не много и т.к. основной рынок сбыта был английским , у нас эти часы встречаются не часто.
Анкерное колесо мне кажется один в Вадим :) только диаметры потом сверим, а судя по очень низкому номеру на Вашем мехе , предполагаю что нумерация у Winterhalder была не сплошная а по типам механизмов.

P.s. наберусь наглости , и задам ещё один не скромный вопрос- может у Вас и цепочка лишняя завалялась ?

К сожалению цепи нет, а размеры с небольшим чертежом вышлю

Спасибо.

На ebay выставлена цепочка Good Quality English Fusee Clock Chain 52.5in Long №лота 292117043627

есть и дешевле №лота332367666088

Спасибо, я по номеру вряд ли найду ( не силён в компьютерной грамотности) цены там какие хоть ?

Целая была с доставкой в районе 5 тыс. а порванная около 4 х. Но я заклепал сам и отлично работает, пока во всяком случае. К стати там и вилка мне недавно попадалась, от каких не помню, но надо искать

Мдяя, не слабо конечно , надо подумать.

Классные часы да и к тому же очень похожи на каталожную модель 147 из каталога 1909 года

Корпус полностью №162, а вот циферблат другой. А где посмотреть каталог , не сбросите ссылку?

Добрый день.
Нашел я эту цепочку ~5700 сама цепь , плюс доставка ~ 3400 , итого девять с плюсом - дороговато однако, что-то я за такие деньги не готов покупать.

Встречались в ремонте подобные механизмы где вместо цепи использовался стальной трос.
Например от велосипеда.

А что использовалось на хронометрах 6МХ ,вроде цепь Гааля не осилили и заменили на стальную полосу ?

Встречались в ремонте подобные механизмы где вместо цепи использовался стальной трос.


Мне еще дед рассказывал, что вместо цепи можно брать гитарную струну.

Добрый вечер.
У меня анкерное колесо диаметром 40 мм, интересно какое у Вас ?

С уважением Александр.

У меня 36 мм

А какая высота платин у Вас, у меня 20 см.

Теже 20

Добрый день.

В очередной раз полюбовался Вашими часами - одни эмоции - шикарный экземпляр !

Два дополнительных циферблата на сколько я понимаю показывают регулировку хода и отключение боя , а как это всё связано с механизмом , и вообще как это работает ?
Если не трудно поясните , я в механизмах пока ещё не очень разбираюсь.

С уважением Александр.

Левый циферблат, исходя из надписи slow и fast, т.к. часы делались в основном для Англии, это тоже ,что и аванс и ретард (AиR) или быстрее и медленней. А работает это чисто механически поднимает или опускает пендельфедер.Прилогаю фото там все видно. Правый это бой (chime и silent) перезвон и тихий(бесшумный).

Вот фото если не ясно, когда разберу сделаю и спереди

Про регулировку хода уже разобрался - эксцентрик , рычаг - подъем или опускание пенделя , а вот по бою вопрос : там что идёт регулировка громкости или просто отключение ( блокировка) боя , на ночь например ?
В интернете посмотрел часы Winterhalder - и корпус близнец готический есть и видео боя - просто сказка.

Блокиратор перезвона отключает четвертной бой, оставляя только часовой. Не все любят, когда каждые 15 минут звенит :)

Привет Олег.
Любить то может и любят, но действительно некоторым слушать его ночью напряжно ( свои включаю по праздникам) а вот отключение боя через ОТВЕРСТИЕ в циферблате ( корпусе) происходит просто поворотом стрелки рукой?
С уважением Александр.

Да, просто поворотом, вероятно, просто блокируется рычаг активации четвертного боя от взведения.

Олег абсолютно прав. При повороте стрелки г-образный фиксатор отключает бой.На фото мне кажется видно четко.

Да все забывал указать : вес механизма без маятника и гонга 6кг 120 гр

фото


Александр аот фото вилки как вы просили

Добрый день.
Огромное Вам СПАСИБО ! за подробные фото вилки, мне свою наверное нужно будет моделировать в соотношении 36 к 40 , по размерам наших анкерных колёс , ещё два вопроса : для чего на вилке второе отверстие и какое расстояние между осями анкера и вилки ?

Да , если вопрос по дубовым профилям ещё не решили , давайте чертеж - сделаю, когда в следующий раз поеду - привезу.

С уважением Александр.

P.s. сколько зубьев у Вас на анкере ?

Вот ссылка на часы о которых говорил вчера http://mobile.adams-antiques.com/ant...t-clock/185829

Если не ошибся то 40. А по поводу дырок см.фото

Это не совсем мои часы, орнамент другой. Мои я найду и скину.

Понял - Спасибо , у меня расстояние между осями 26 мм. - просто скопировать не получится , прийдется поломать голову .

Расстояние и у меня 26, 40 это зубья

У меня 33 зуба.

День добрый. С наступившим Новым годом!

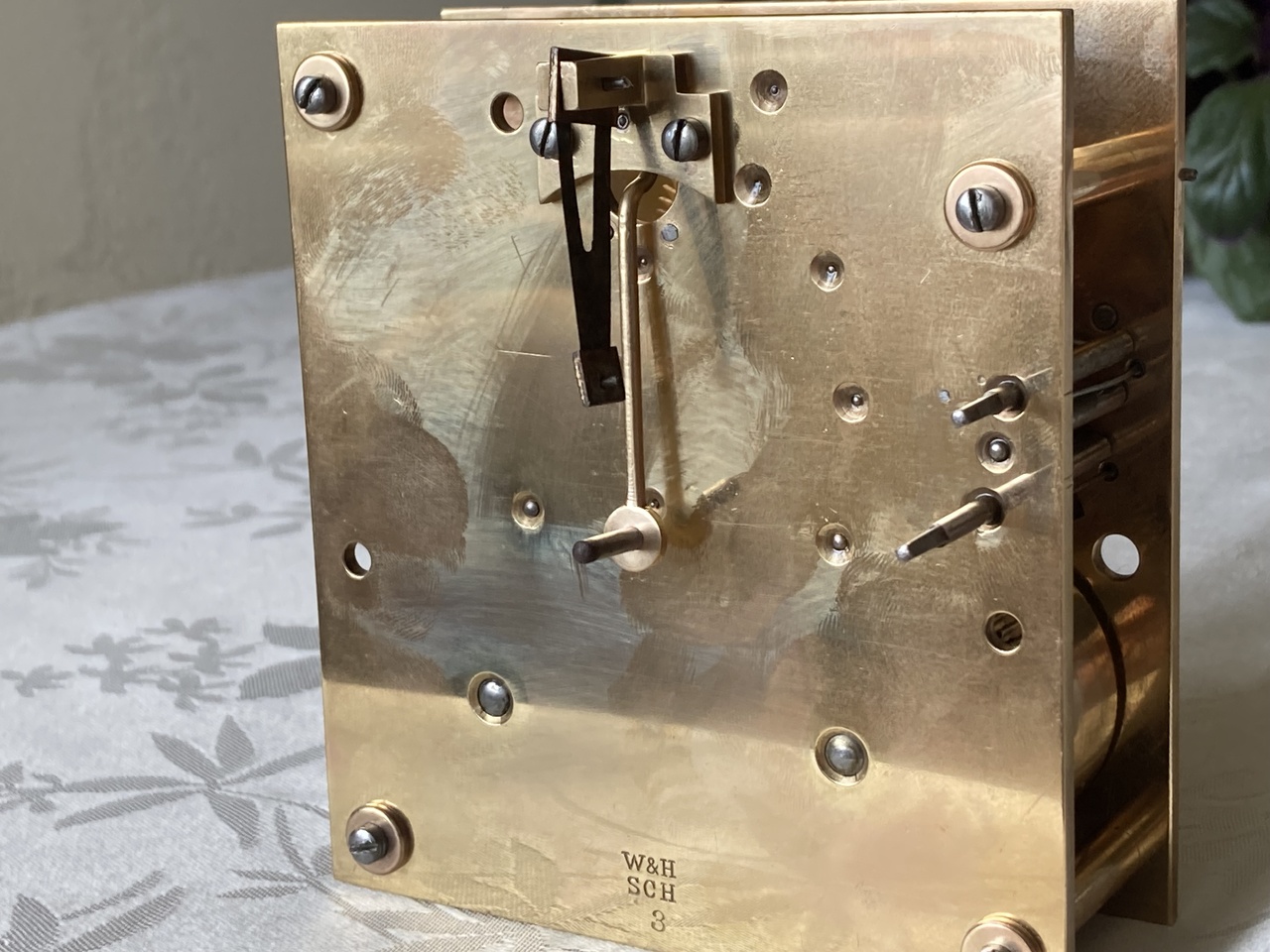

В продолжении темы - а что означает цифра под клеймом W&H на механизме? Мне достались часы, где цифра 3, видел здесь механизм с цифрой 2. В чем разница?Вложение 3926329

Вложение 3926330

Здравствуйте! С Новым годом!

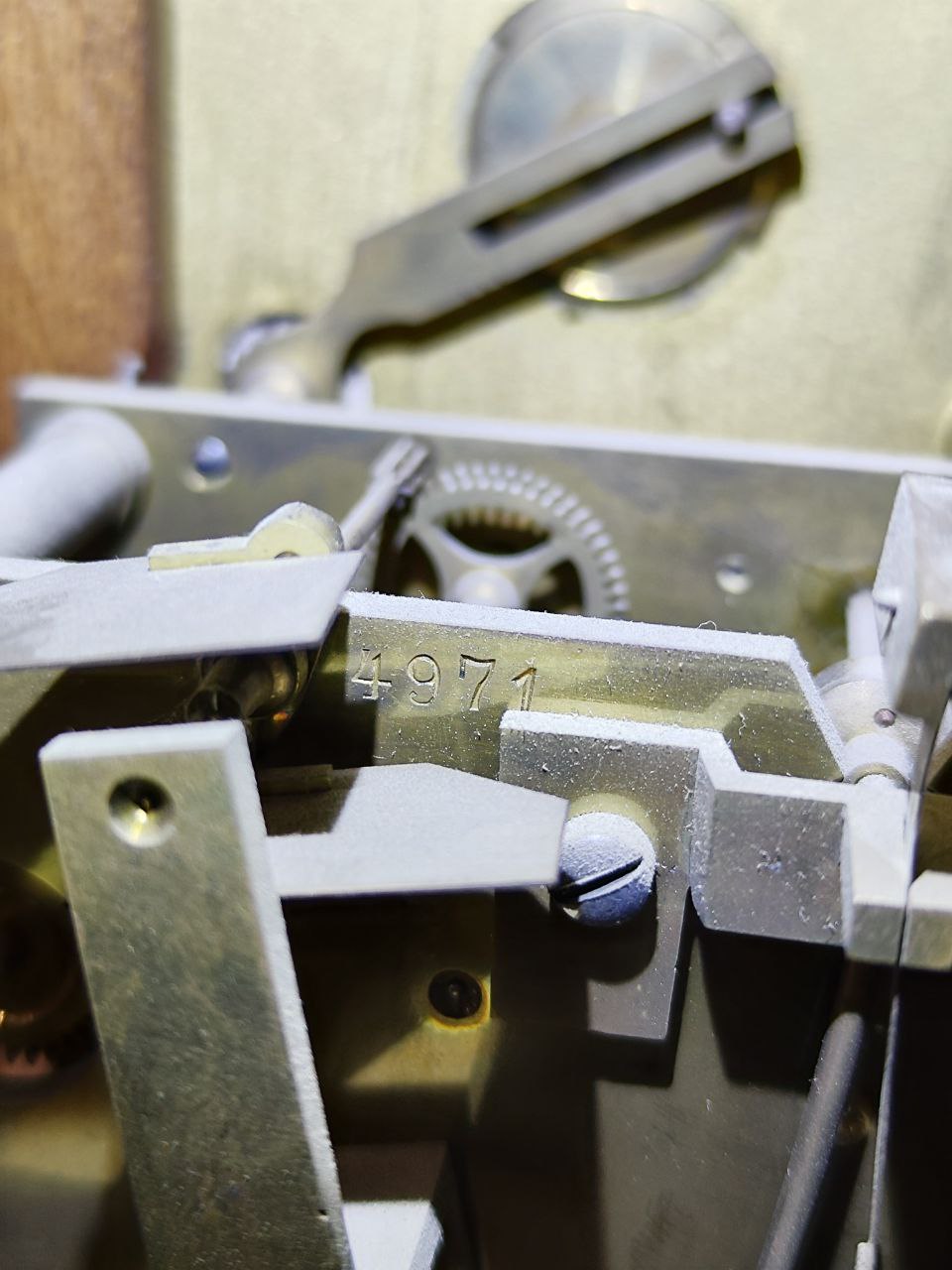

Фирма W&H самая неудобная для сбора статистики: свои серийные номера они ставили на передней платине, а на задней платине только числа 2, 3, 5...
Полагаю, по аналогии с фирмой Thomas Haller, у которой тоже можно увидеть числа 1, 2, 3, 4 и 6, что это обозначения разных механизмов.
У Халлера с 1 - были длинномаятниковые механизмы, с 2 - средний размер, 3 и 6 - короткомаятниковые, 4 - настольные механизмы; с 5-ой мне не попадались.

Возвращаясь к Winterhalder & Hoffmeier, у них настолько крутые часы, поэтому они очень редко бывают без корпуса, а владельцы этих часов не делятся полноценными портфолио своих механизмов. В результате, статистика очень и очень куцая((

С уважением, Татьяна

Татьяна, добрый день, и с праздником. Вы абсолютно правы, на форуме мало практической информации по W&H. Эта тема чужая, но я попробую начать, может модераторы потом объединят, или создадут отдельную.

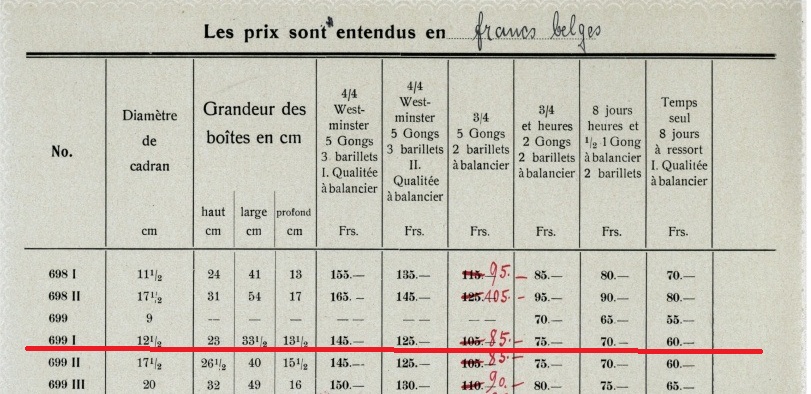

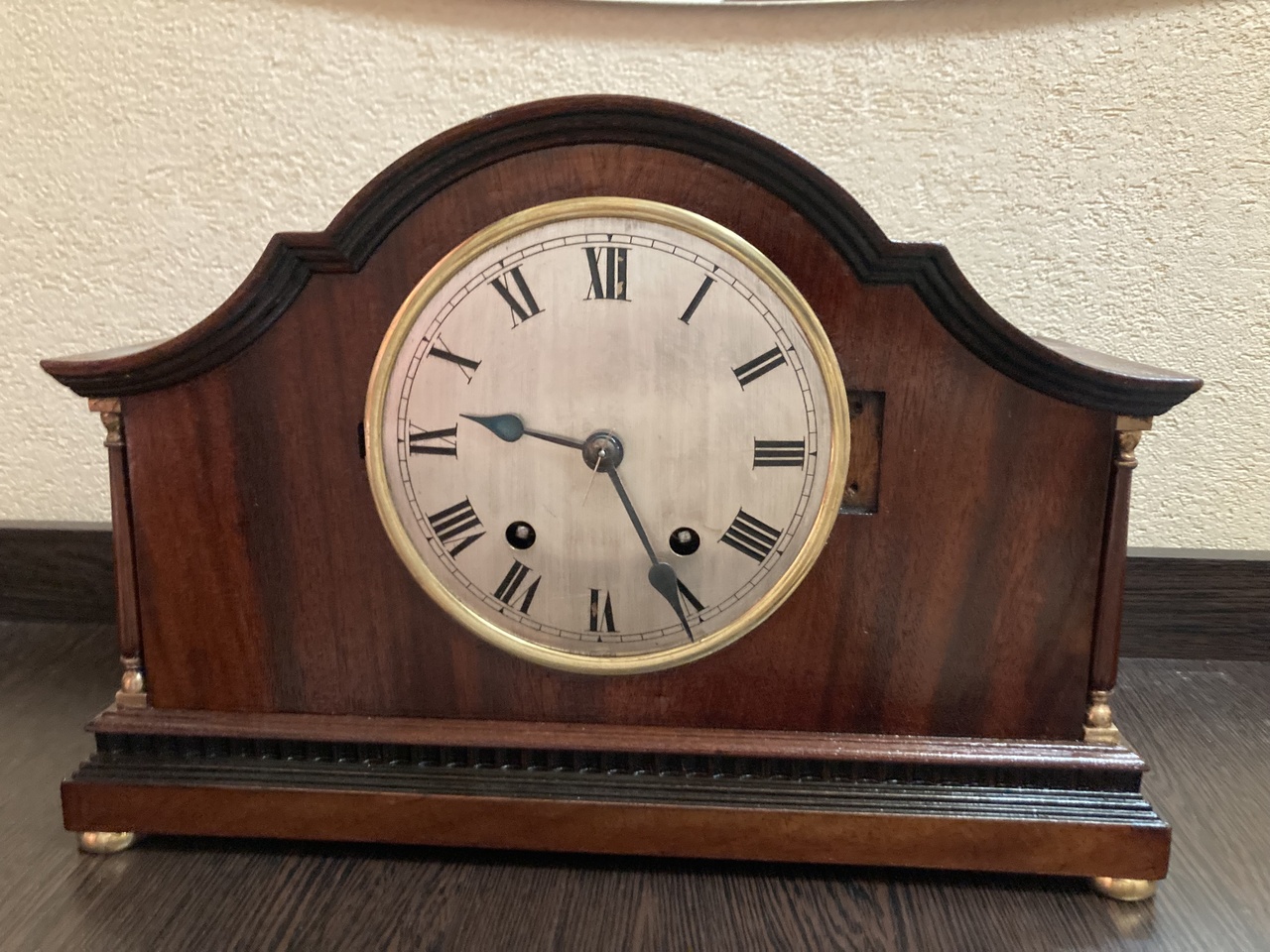

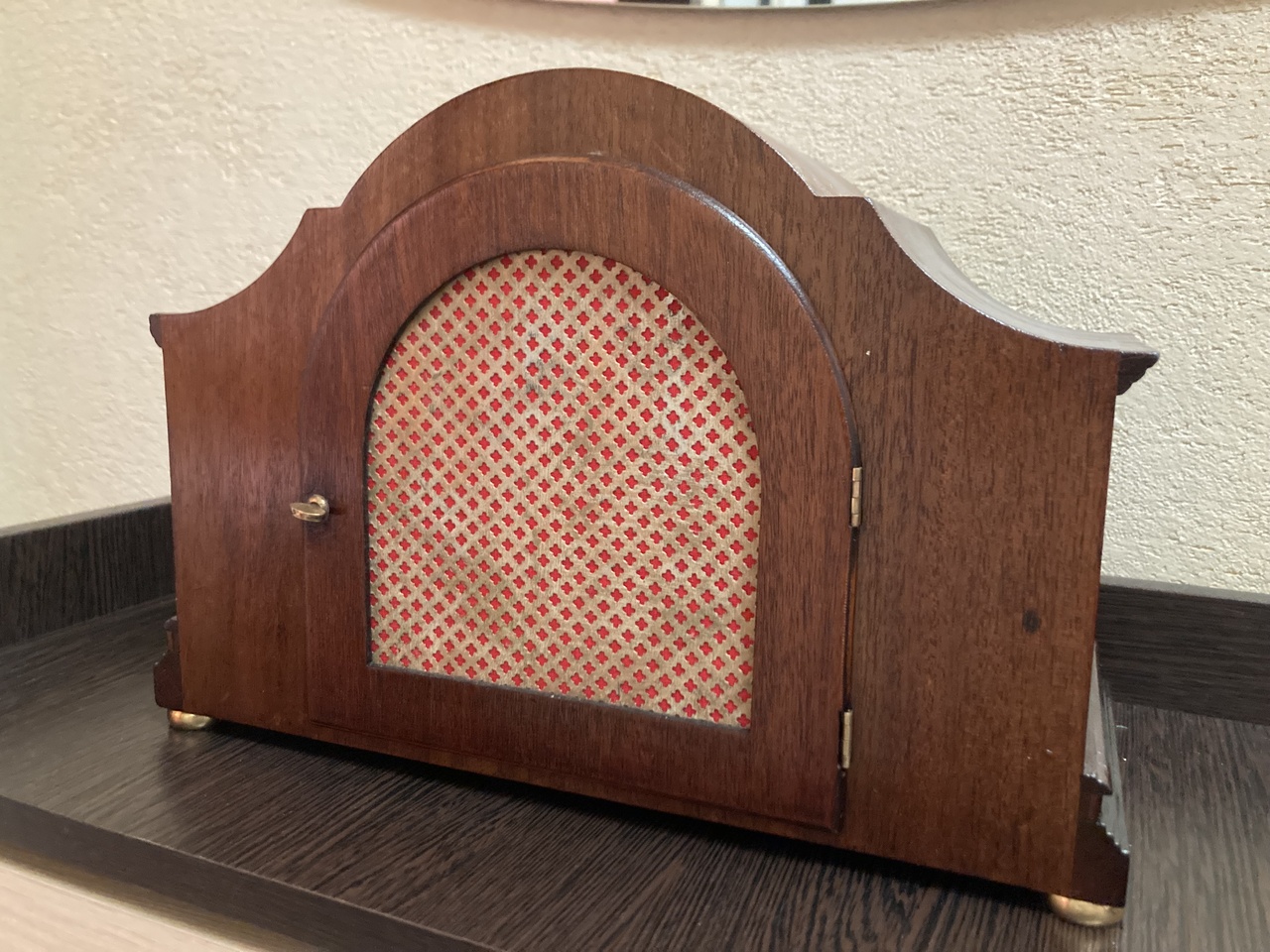

Итак, у меня есть маленький настольный W&H, модель по каталогу 699 I. В прейскуранте к каталогу есть пояснения, что такая модель часов выпускалась в разных размерах и комплектовалась разными типами механизмов,- два вида 4/4( 1-го и 2-го качества) два вида 3/4(с пятью гонгами и с двумя), один вид получасовой(с одним гонгом) и молчун. Может отгадка кроется где-то в этой градации? Чисто предположение, интуитивно.

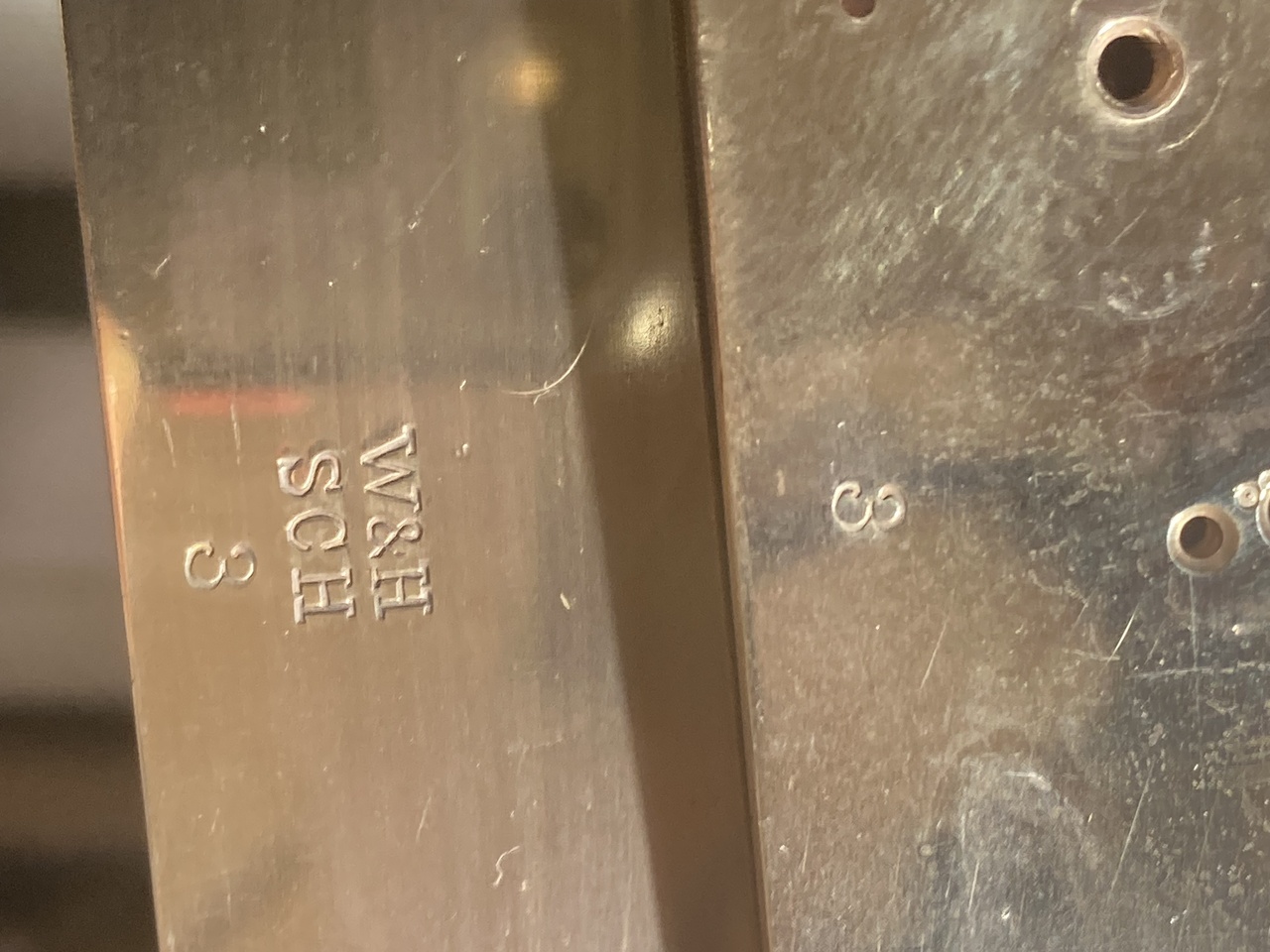

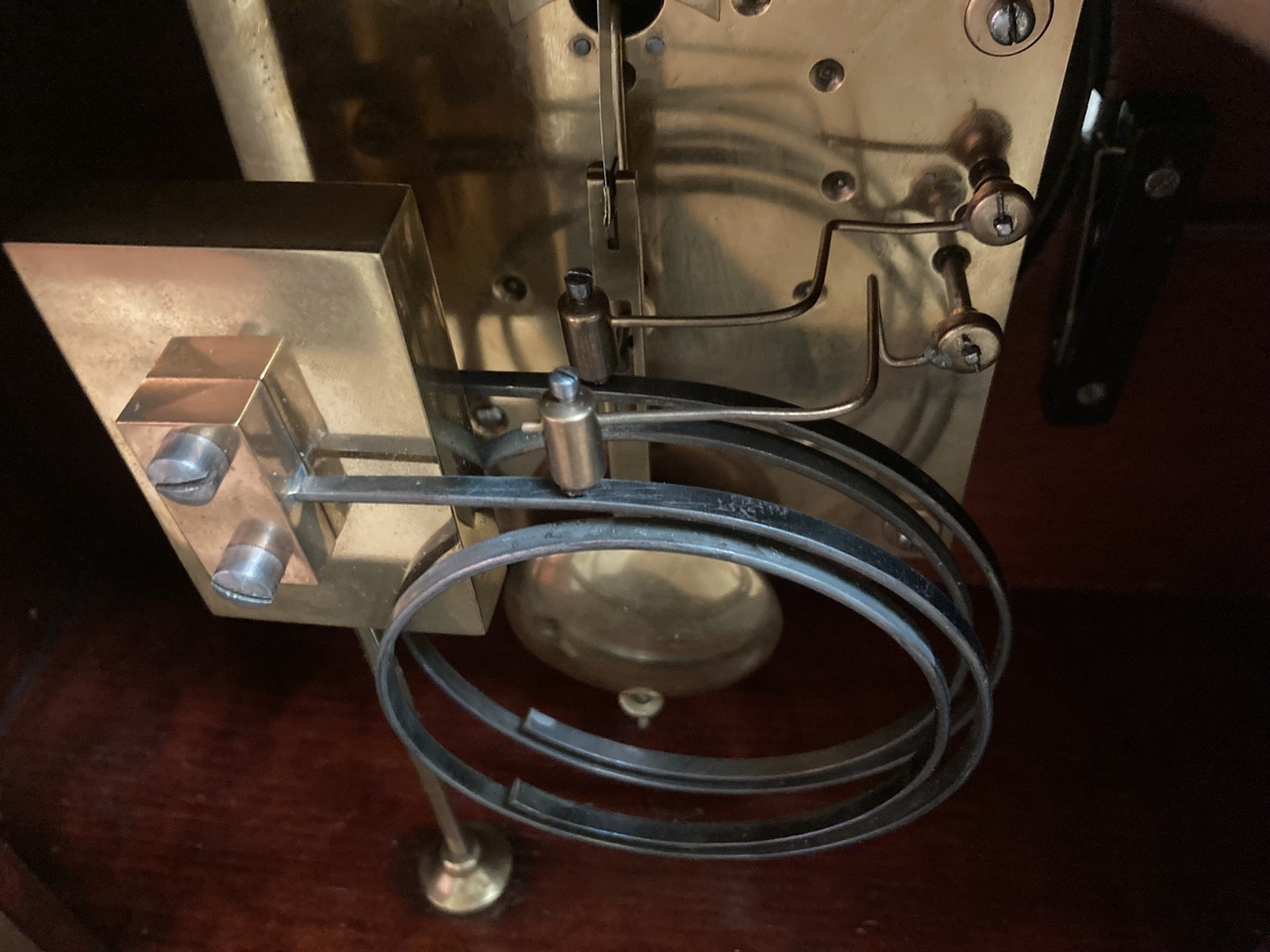

Механизм на моем W&H, 3/4 два гонга, цифра под клеймом фирмы 3.
На внутренних сторонах плат пробиты цифры 38, с бОльшей долей вероятности это длина маятника во фр.дюймах(при подставлении данных в разные калькуляторы, немецкий выдал 12,598 см общей длинны, французский выдал до центра тяжести 9,9 см, что соответствует значению 3-8 во фр.дюймах)
Серийного номера механизма не обнаружил.

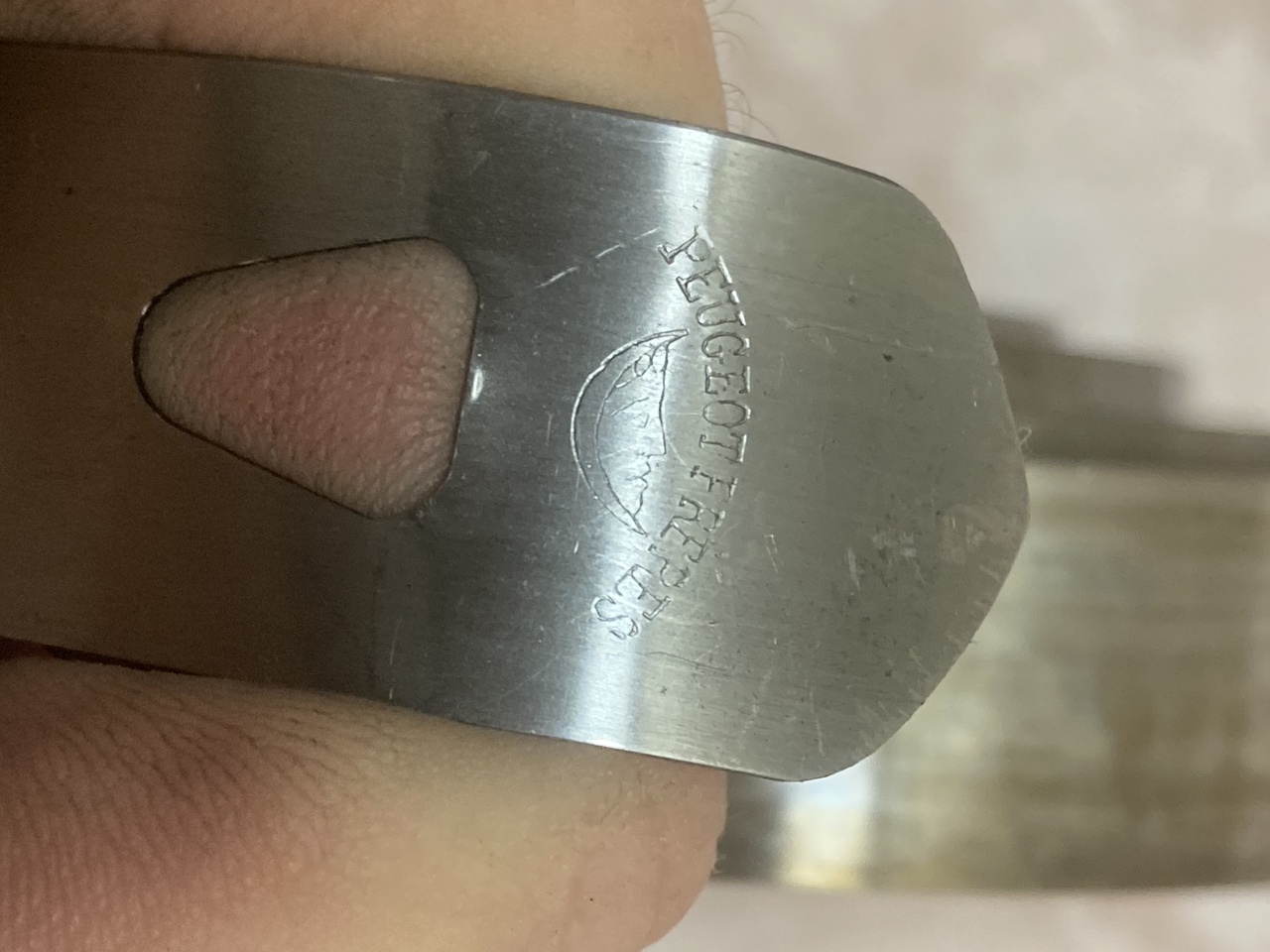

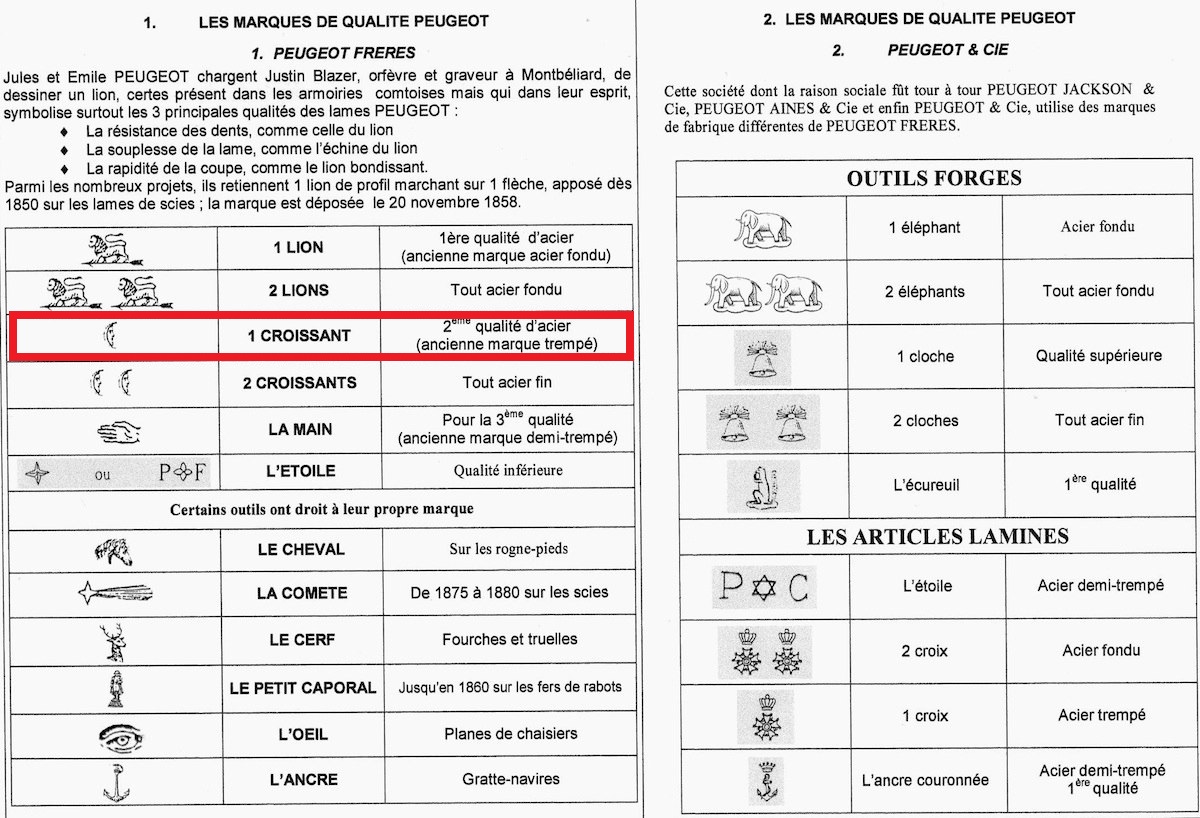

Еще из примечательного, - пружины с клемами братьев Пежо( один полумесяц-сталь второго качества(пружинная))
Вот, собственно, и всё. Если форумчане поделятся своими часами и наблюдениями, то можно будет уже делать какие-то выводы.
Вложение 3926463Вложение 3926464Вложение 3926465
Вложение 3926466Вложение 3926467Вложение 3926468
Вложение 3926469Вложение 3926470Вложение 3926471
Вложение 3926472Вложение 3926473Вложение 3926474
С ув.,Дмитрий.

Здравствуйте.
Я уже выставлял своего W&H в соответствующей теме.
Механизм трехчетвертной, балансовый. На платине цифра 2. В каталогах не нашел, да и вообще в сети не встречал, был только один проход на ебае.
