Электроника 29353


Просмотрел все темы и не нашел темы по этим часам.есть корпус от Электроника 29353 - может кто поможет нужен рабочий модуль от этих часов. Сразу оговорюсь модуль от Электроника-206 не подходит. Могу обменять на что нибудь.

(говорит тихо,еле слышно) У Slepoy(ва) есть, в правом валенке :rolleyes:

У меня только в ранних корпусах (ЖКИ с маленькими цифрами).:( Но сейчас левый валенок набит поздними корпусами, будем спаривать.:D

Почему не подходит то?

корпус как бы перевернут на 180%,если вставляешь модуль то он получается перевернут, если срезать на модуле направляющую и вставить модуль то, стекломаска перекроет часть дисплея.

Было предложение от Мельникова Евгения: "Есть модули 29353, 29354, 29364, 29366."

БОЛЬШОЕ СПОСИБО Melnikov Evgenyi за предоставленный им модуль. теперь и у меня в коллекции есть такие часы.

Электроника 29353


Небольшой фотоотчёт по сборке Электроники 29353 (206А)

http://s017.radikal.ru/i418/1506/0d/88468546e266t.jpg http://s019.radikal.ru/i635/1506/fd/61d25c38a9fat.jpg http://s020.radikal.ru/i701/1506/e2/c3c88e5dd0b8t.jpg http://s019.radikal.ru/i624/1506/c2/05fa98d93ac1t.jpg
http://s017.radikal.ru/i436/1506/1c/c2f3946a42f7t.jpg http://s013.radikal.ru/i324/1506/e0/874f16c084cdt.jpg http://i003.radikal.ru/1506/99/67bbf917270ct.jpg

А чего это частота нажатий на кнопки должна быть не менее одного в секунду? Чип в 29353 спокойно видит интервалы между нажатиями от ~0.2 секунды.

Теперь у меня тоже модно всё:

Вложение 1113285

Вложение 1113286


За что отдельное огромное человеческое спасибо BAIKER13 и TSERIK за предоставленный корпусочек. :):):)

ЭЛЕКТРОНИКА 29353


Где Вам удалось такой ЖКИ в эту модель, с надписью ДАТА, найти ?!!!

niknk2020,
Вы же знаете, это дело случая. У меня, например, тоже такой имеется.;)

Да это точно дело случая...

Мне тоже попались оба варианта - ДАТА и ЧИСЛО.

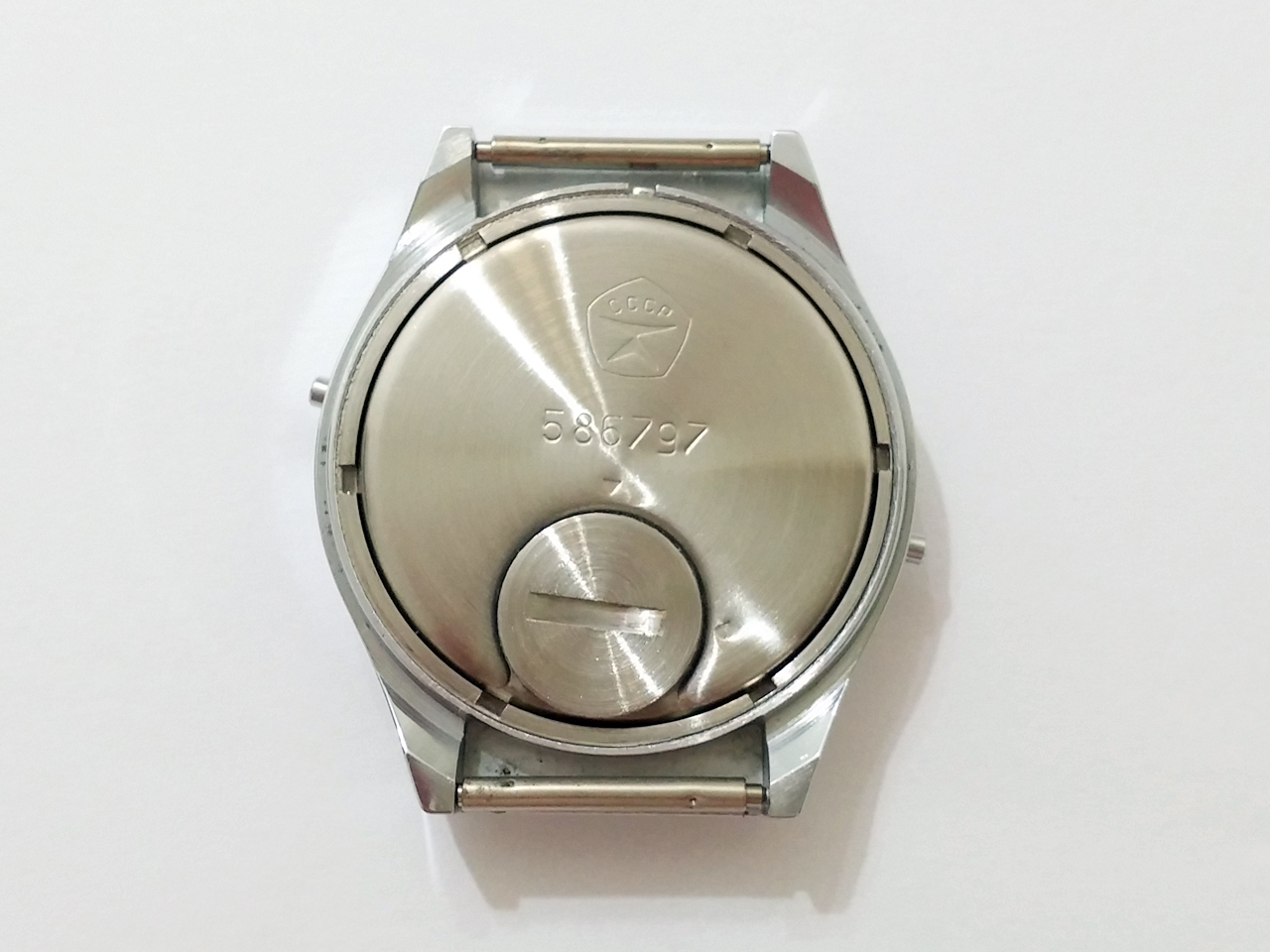

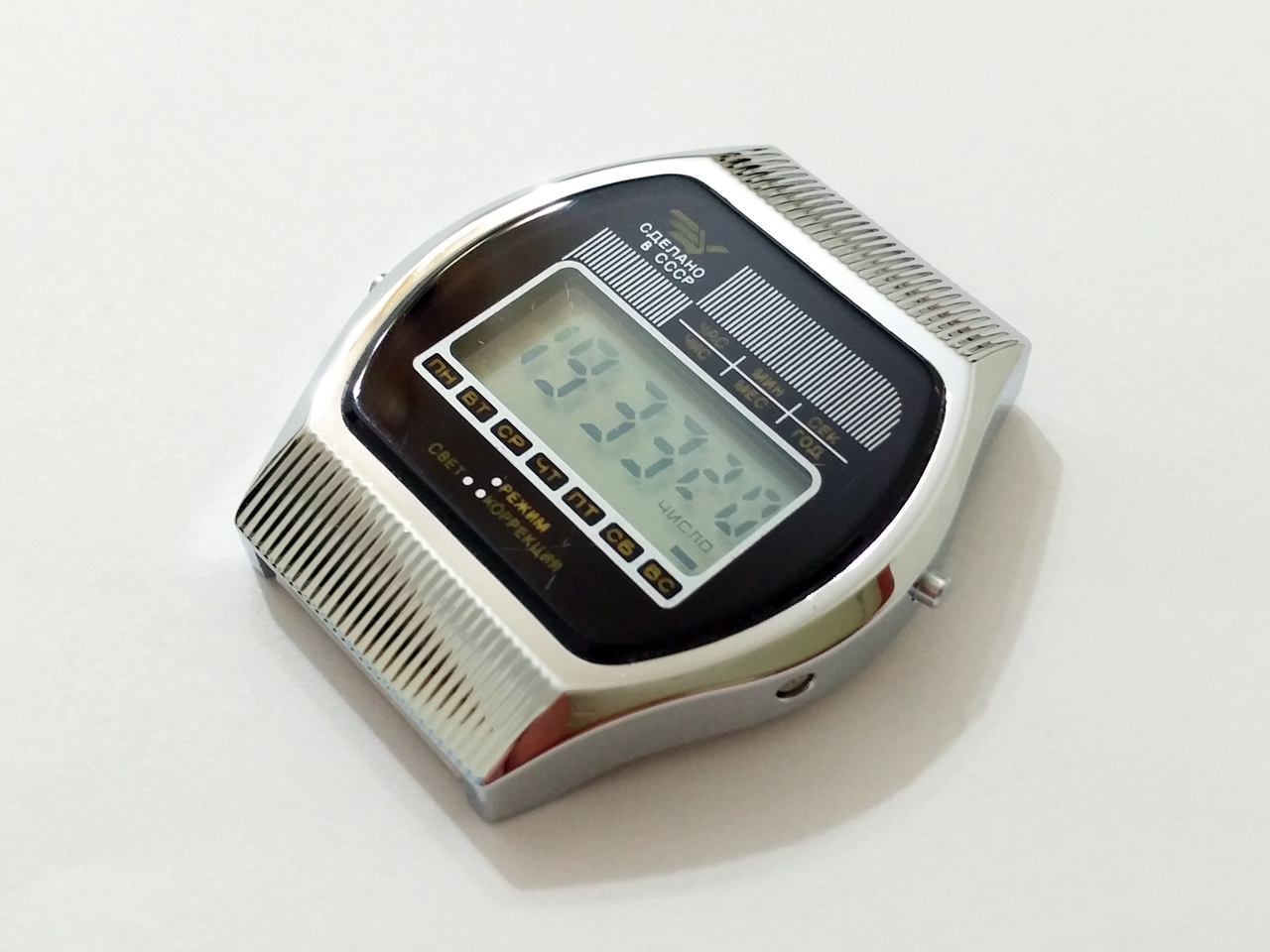

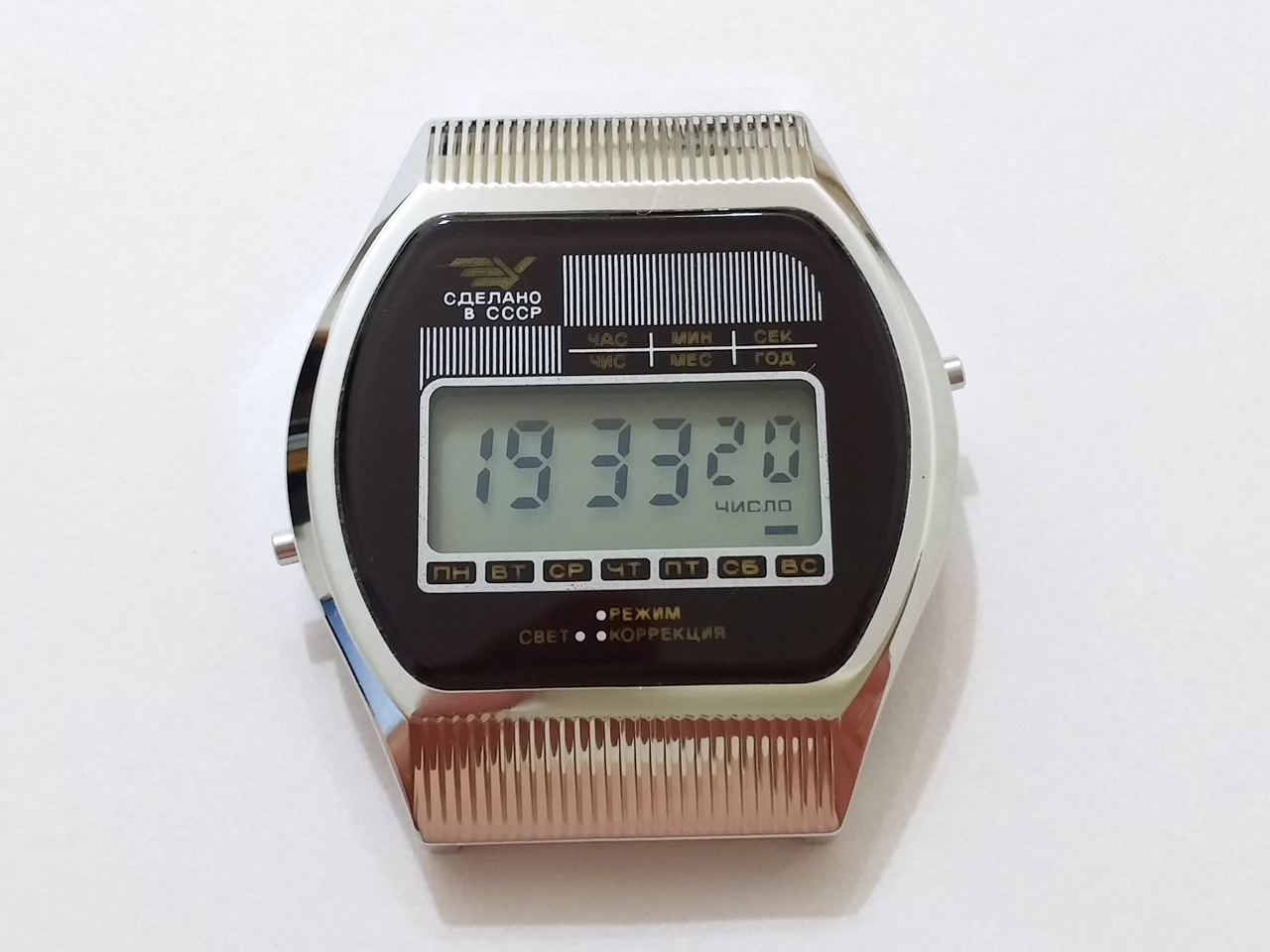

Небольшой отчет по восстановлению 29353.
http://f2.s.qip.ru/unNi05Gl.jpg

Можно поподробнее про цинковое покрытие.
Сами делали?
Из чего готовили электролит?
Целиком опускали корпус в электролит или "красили"?

Просто сам периодически оцинковываю детали по первому хобби.
Вот соответствующая тема:

http://www.wagnerland.ru/index.php?topic=1263.0

Интересно сравнить технологию.

Да, Женя, работа проделана серьёзная. Принимай поздравления! Отличный экземпляр получился! :)

Нет, на производстве.
А старое покрытие снимал сам. Вернее азотная кислота его снимала:)

Спасибо.
Должен заметить что корпус был взят из мешка предназначенного для приёмщиков металла.
Состояние разложившегося труппа. Хотел поэкспериментировать. Результат понравился, решил собрать.
Теперь думаю какой следующий отправить на покрытие.

Да, вопрос выбора очень часто один из самых сложных. Думаю, тебе нужно пока не форсировать события, сделать небольшую паузу, и решение придёт. :)

А почему именно цинк? Он не будет вызывать проблемы с кожей в местах контакта?

Потому что у нас на заводе только он)))

По моему опыту - корпуса часов из цинкового сплава, а также оцинкованная сталь быстро чернеют от пота. Тут нет такого эффекта?

Странно, что эти часы редко попадаются. У меня в огромной куче лишь одни нашлись. Даже модуля или платы отдельно нет, в то время, как 29351 просто россыпь.

Не могу согласиться. Мне попадались и не мало. По моему где то пару плат еще валяется, скорее всего требуют профилактики.

Засвечу свою, вроде в таком оформлении не выкладывали

http://www.horology.ru/TZ/ele114.jpg

Выкладываю фото и своих 29353

Вложение 1135111 Вложение 1135112 Вложение 1135113

Как раз оформление частое, у меня две таких.

Дык и я о том же, но никто почему-то раньше не выложил :)

посмотрите на дату публикации;) тык

Есть такие новые корпуса.

Спрошу здеся.:D Кто прозванивал чипь 29353,на наличие ,,пи-пи,, нахфиг в плате места под катушку,куда должен подключатся транзинстор? (C Детства напрягало отсутствие Р.Д в плате Р.П,при наличии токопроводников и даже надписей С 2Х,R 2Х,Т 9 и т.д.:mad:) И ЕстЧо, в 30353 также есть ,,пустое,,место под ,,С,, точно напротив припаянного у батарейного отсека,для чего?к чему эти ,,упрощения,, :cool: ГраматнА ответившим ,3х разовое КУ!:D

Место под катушку просто потому, что для разных моделей использовалась одна и та же заготовка под плату.
Место под конденсатор - не знаю, надо проверять, какое на нем напряжение. Если 1.5 В - это просто защитный конденсатор по питанию, если 2.5..3 В - ещё один конденсатор умножителя, желательно туда поставить что-то порядка 33..100 нФ.

Для любителей поржать с советских разработчиков. Берем в руки 29353 (можно также Э-51, 29391, 18394, но не самых поздних выпусков) и делаем следующие действия.
1. Ставим на календаре 31 января.
2. Входим в установку заново и ставим апрель или июнь, не меняя числа.
3. Входим заново и пытаемся ставить число. Смотрим на дисплей и ржем...

31,32,33 и т.д :D (Всё по Мюнхаузену) :D:D Вот на фото(на фото не мои,у мене есть подстроечник) пометил.На китайских,в целях наВучного экскремента:rolleyes: в паивал в ,,такие,, места ,,С,,(Не в контрольные точки)= показывали все сегменты и различные комбинации.:confused:

ага всегда о делах которые делать не хочется переношу их на 45 мая, оказывается где то можно будет попасть и придется все сделать.

На фото совсем другая модель - 30353А.

Точно такая же, разводка,модуль 30353 и 29353

29353 - совершенно другая модель с другой разводкой и с чипом, идентичным Электронике-51. 30353, 30353А и 29360 совпадают по разводке, 29353 - нет.

В сообщении 34 - механизм 30353 - один из первых релизов. Винты вкручиваются в пластиковую обойму
В сообщении 37 - механизм 30353А - винты вкручиваются в ножки, впрессованные в блок микросхемы.
29353 выполнена в формфакторе 29367 - та же пластиковая основа, пружинные контакты на рамке (кнопки не подпружинены), место под катушку и т.д.

Вообще то я о конденсаторе и ,,пустых,, местах :) как я помню,плату ,,рисуют,,под схему и если нет какого то элемента или нескольких,то ее (схему) упростили,а на плате не поставили эти самые С,R,Т. :(
