Винтажики 2
Так уж довелось, что в начале 90х весьма продуктивно чинил электронику, помимо механики. Кое-что осело из интересного...
Armitron с керамической платой. Хорошие, качественные часики. http://www.horology.ru/TZ/eli01.jpg http://www.horology.ru/TZ/eli02.jpg Вариант качественной Монтаны - Silvant http://www.horology.ru/TZ/eli03.jpg http://www.horology.ru/TZ/eli04.jpg http://www.horology.ru/TZ/eli05.jpg Мои древние походные часики, Sicura, меганадежные http://www.horology.ru/TZ/eli06.jpg http://www.horology.ru/TZ/eli07.jpg Дешевые Sanyo с керамической платой http://www.horology.ru/TZ/eli08.jpg http://www.horology.ru/TZ/eli09.jpg http://www.horology.ru/TZ/eli10.jpg Болгарские часики с начинкой от Sanyo Чего-то не запустились. Механизм неразборный. http://www.horology.ru/TZ/eli11.jpg http://www.horology.ru/TZ/eli12.jpg Чистокровный японский Sanyo. Подубит, но еще живой. Овальная литиевая батарейка. Теперь понятно, почему у болгар такие же батарейки. http://www.horology.ru/TZ/eli13.jpg http://www.horology.ru/TZ/eli14.jpg Еще одни часики. Не ношенные. http://www.horology.ru/TZ/eli21.jpg http://www.horology.ru/TZ/eli22.jpg В середине 80-х выпускались надежные функциональные часики, еще существенно отличавшиеся от Монтан 90х. |
Как в музей сходил :)
Замечательная серия постов! |
Цитата:
|
А овальные батарейки сейчас выпускаются:confused:
|
[quote=Андрей Бабанин;3071465]Так уж довелось, что в начале 90х весьма продуктивно чинил электронику, помимо механики. Кое-что осело из интересного...
Болгарские часики с начинкой от Sanyo Чего-то не запустились. Механизм неразборный. Доброй ночи можно клёпки осторожно острой(наточенной) плоской отвёрточкой срезать и проделать ровно по центру острой нагретой нужного диаметра иголкой отверстия ,А за тем подобрать нужные шурупчики и ваш механизм будет разборным. |
На неделе прочитав эту тему, в субботу "не прошел мимо", тем более что отдали просто в "придачу" даром.
http://f6.s.qip.ru/AD7h47Bt.jpg http://f6.s.qip.ru/ismpqio6.jpg На Саньо кроме циферблата нет больше отметок этой фирмы, делала гонконгская компания, что немного странно. Альба это как я понял почти Сейко, задняя крышка выдаёт родство. Сейки не так давно тоже попадались: http://forum.watch.ru/showpost.php?p...&postcount=533 |
Если не возражаете, я добавлю к теме. Я тоже люблю винтажные электронные часы (как и винтажные механические) и вот собрал немного:
http://i647.photobucket.com/albums/u...pswip4vmsd.jpg http://i647.photobucket.com/albums/u...psjh1zqdy8.jpg http://i647.photobucket.com/albums/u...psb36d133d.jpg http://i647.photobucket.com/albums/u...ps10c3e4c8.jpg http://i647.photobucket.com/albums/u...psaa55a7ea.jpg http://i647.photobucket.com/albums/u...ps39be09fa.jpg Saturn: http://i647.photobucket.com/albums/u...psdde7ffe4.jpg http://i647.photobucket.com/albums/u...pseea9b0c4.jpg |
Часы Disco Здесь явно лишние. Могу набрать килограмм этих запчастей - вплоть до стекол. Как элемент эпохи - интересен, но так дешевейший ад. Ориент с ЛЕД дисплеем порадовал - отличная штука!
Дисплейные Сейки и Ориенты я пока тоже примечаю, многое есть в запчастях, нет времени восстанавливать, хотя вещи 70-х или начала 80-х - золотое времени электроники. |
По Диско все же поправлюсь - их основной изъян - трещины на стекле вокруг винтов - почти поголовно. В таком сохране наверное сложно найти :D
|
Цитата:
|
Mondaine известен тем, что решился стать конкурентом Swatch, выпустив свой бюджетный Mwatch. Ну и конечно же ЖД часы - на каждом перроне в Свиссии. Но были у Мондейна и попытки создать электронные часы.
Вот такие, к примеру: http://www.horology.ru/TZ/eli040.jpg http://www.horology.ru/TZ/eli041.jpg |
А корпуса для них не сохранились? Как они выглядели в сборе? Модуль очень красивый, поинтереснее наших 3049 и подобных.
|
Это я весной с женевской барахолки прихватил. Сотни новых механизмов в упаковках - бери не хочу. Я и взял для образца. То есть в часах они никогда не стояли. Коробку с корпусами не обнаружил, хотя искал тщательно. У них циферблат - основа для сборки. Сзади у циферблата три штифта с резьбой - плата прикручивается гаечками. Авион имеет проводок и доп. контакт (я его снял при съемке, т.к. он похоже к корпусу крепился и только мешался). Два циферблата примитивных, а один интересный, но пока механизмы признаков жизни не подавали, впрочем я ими и не занимался практически, так минут 15 потратил. Работы много, пока не до хобби...
|
Искал в хламе запчасть на 203 Электронику, откопал зыбытую Сейку. Отмыл, поставил батарейку. Не помню, ни как попала ко мне, ни как про нее забыл на годы, но часики оказались красивые.
http://www.horology.ru/TZ/pulse.jpg Еще не удержался, на блошке с Малаховым взял за полтора доллара это: http://www.horology.ru/TZ/dbc.jpg |
Зачётно... особенно сейка с пульсометром. Кстати, датчик работает?
|
С датчиком пока не разобрался, но что-то меряет - у меня еща пара Касио есть с такой фичей, в них весьма заморочно правильно мерять - судя по инструкции только так и никак иначе. Поэтому пока не нашел инструкцию особо не проверял.
Вот, кстати, как выглядели Мондейны: http://www.digitalwatches.de/Archiv/...igi_Quartz.jpg http://www.digitalwatches.de/Archiv/...igi_Quartz.htm http://www.limundo.com/kupovina/Kole...-made/36191765 |
Случайно попались часики Texas Instruments. Хотел их сразу в коробку с хламом запулить, да дисплей мелькнул цифирями, не удержался, воткнул батарейку. Часики оказались весьма приятные. Керамика платы завораживает. Собраны в Гонконге.
http://www.horology.ru/TZ/eli051.jpg http://www.horology.ru/TZ/eli052.jpg Еще попались светодиодные часики нонейм. К сожалению название часов не сохранилось. Модуль выпущен весьма известной в те годы фирмой Hughes Aircraft Co. Судя по карандашной надписи - модуль выпущен в 74 году. Компания выпускала модули многим производителям, в том числе и именитым, вроде Heuer или Jaeger LeCoultre. Забавна распайка чисел. Первый кристалл распаян только на 1. На втором кристалле распаяна точка - при нажатии на левую кнопку отображаются число и эта точка (если время после полудня). Вообще в часах только часы (12-тичасовой формат), минуты и число, хотя значение секунд можно вызвать, удерживая первую кнопку и нажимая вторую - но идет лишь отображение секунд на момент нажатия. Непонятно назначение распайки маленького кристалла светодиода под цифрами (между первым и вторым кристаллами). http://www.horology.ru/TZ/eli053.jpg http://www.horology.ru/TZ/eli054.jpg http://www.horology.ru/TZ/eli055.jpg http://www.horology.ru/TZ/eli056.jpg http://www.horology.ru/TZ/eli057.jpg |
Приобрёл замечательные часы SEIKO LCD A239-502A WORLD TIME. Конечно покупались как кот в мешке, т.е. на свой страх и риск, хотя и относительно (ебея) недорого. Так вот после установки батарейки выяснилось, что часы вообщем то работают... но не полностью. Вернее корректно работает только один слой дисплея, от второго видны только еле различимые тени, хотя часы ходят и можно различить как меняются цифры и т.п.. Карта мира и ещё по мелочи видно отлично. На примере часов с ебея:
Этот слой у меня почти не виден (видно только ам/рм, значок динамика и слово дата: http://i.ebayimg.com/00/s/MTA3MVgxNj...WJ7C~/$_57.JPG А вот тут видно карту, но не время: http://i.ebayimg.com/00/s/MTA3MVgxNj...WJ7Cz/$_57.JPG Собственно вопрос уважаемому Андрею и другим любителям и знатокам электронных часов... Это лечится или искать донора? У меня что то типа этих часов, только цифры видны ещё хуже: http://i.ebayimg.com/00/s/MTYwMFgxNT...V04k6/$_57.JPG http://i.ebayimg.com/00/s/MTQ0OFgxNj...V04k9/$_57.JPG |
За спасибо конечно спасибо! Но вот ещё б подсказали б дисплей лечится или всё под замену?
|
Видимо дело не в поляроиде, раз часть изображения яркая. И не в резинке - раз все цифры присутствуют. Остаются две версии - проблема в самом дисплее либо в цепи питания данного слоя (схема либо окислы на плате). В двух случаях из трех проблема решается только заменой компонента. Лишь если в часах окислы от старой батарейки либо влаги, то есть шанс, убрав токи утечки, пропаяв или заменив емкости, вернуть работоспособность второго слоя.
|
Поляроиды для каждого слоя могут быть отдельные, за этим надо следить.
|
а смысл в этом какой?
|
Значит пациент скорее мертв чем жив... Жаль конечно, найти донора тут практически не реально... Но на всякий случай показать доктору...
|
Вложений: 10

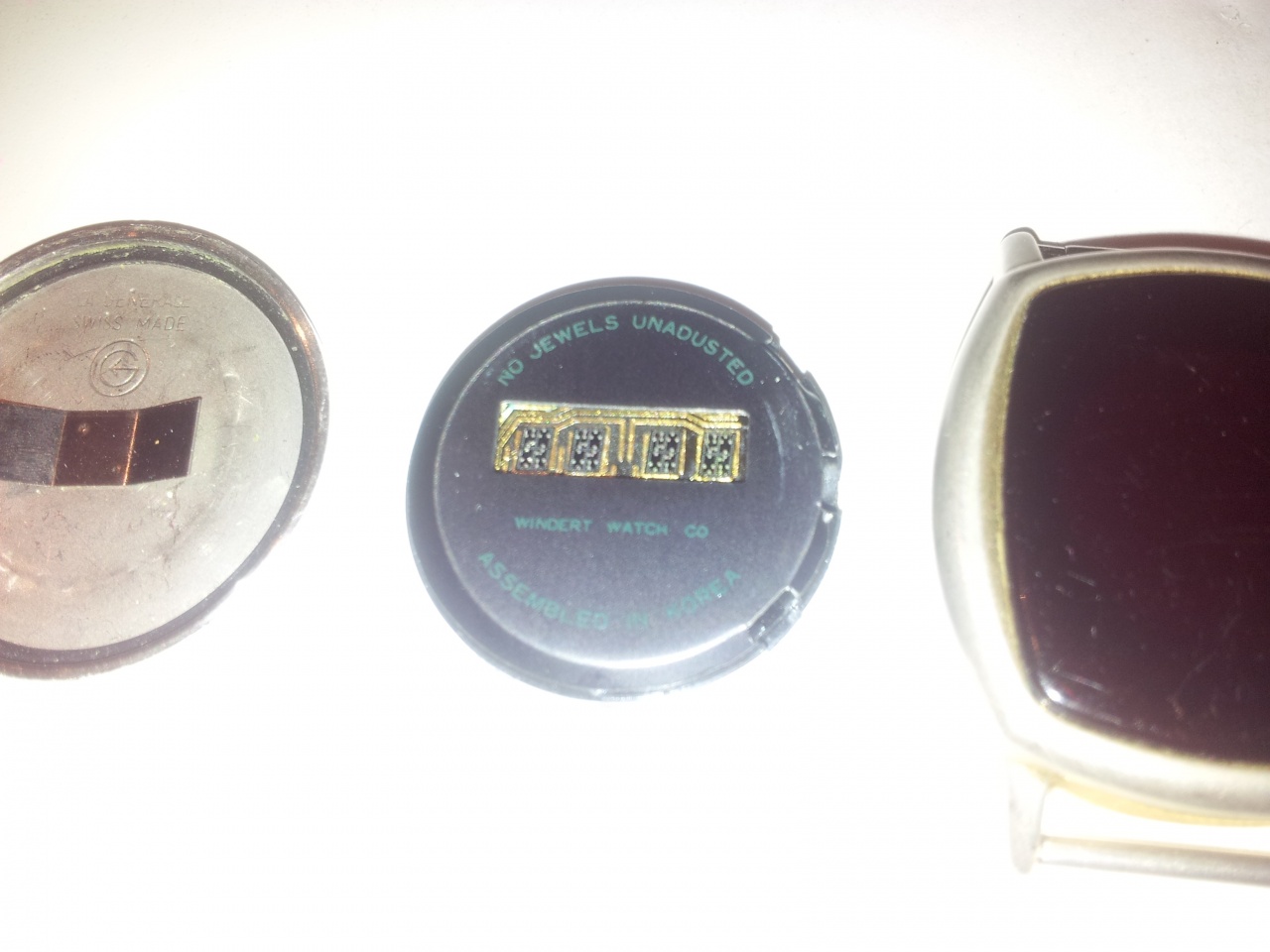

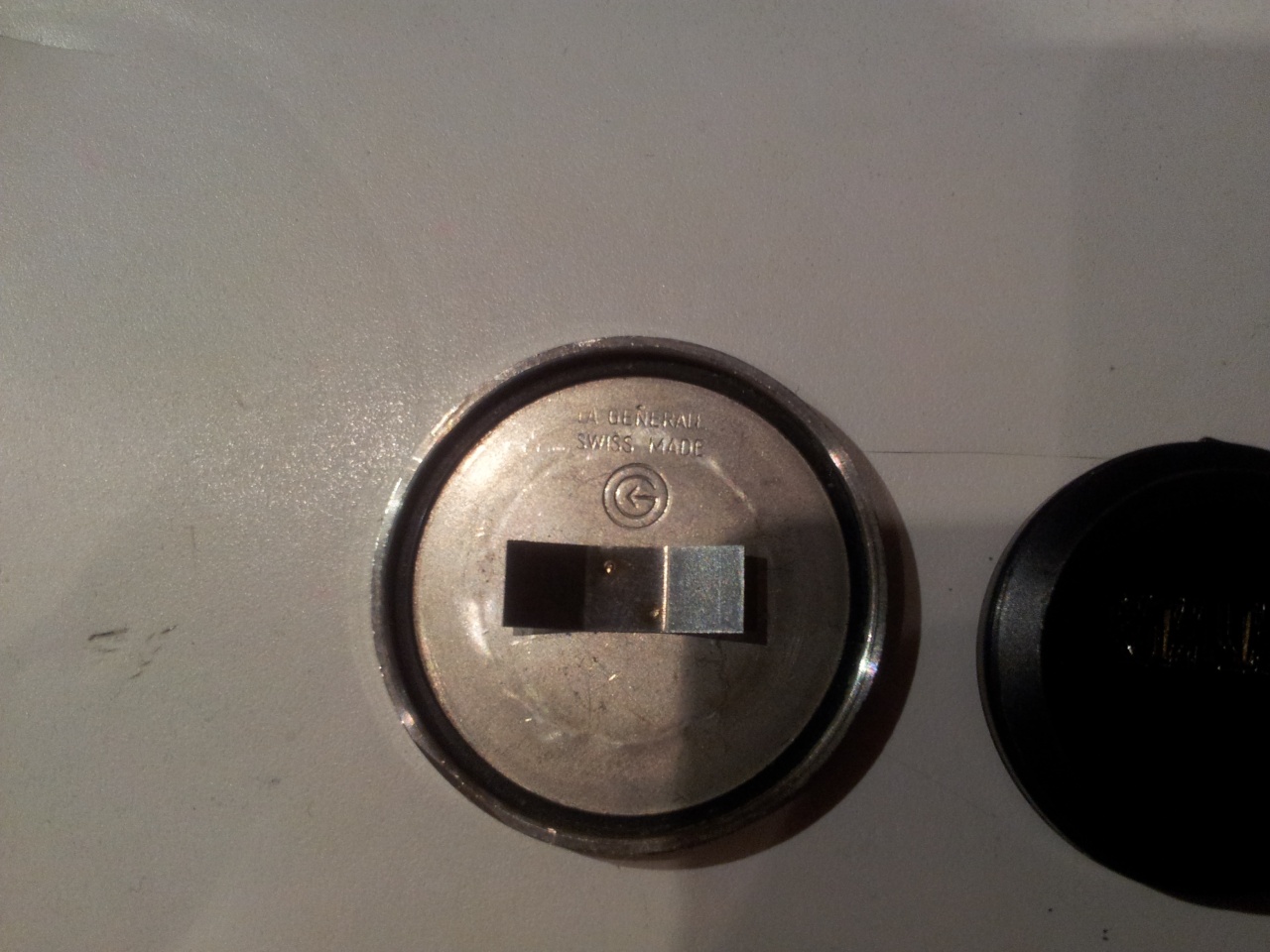

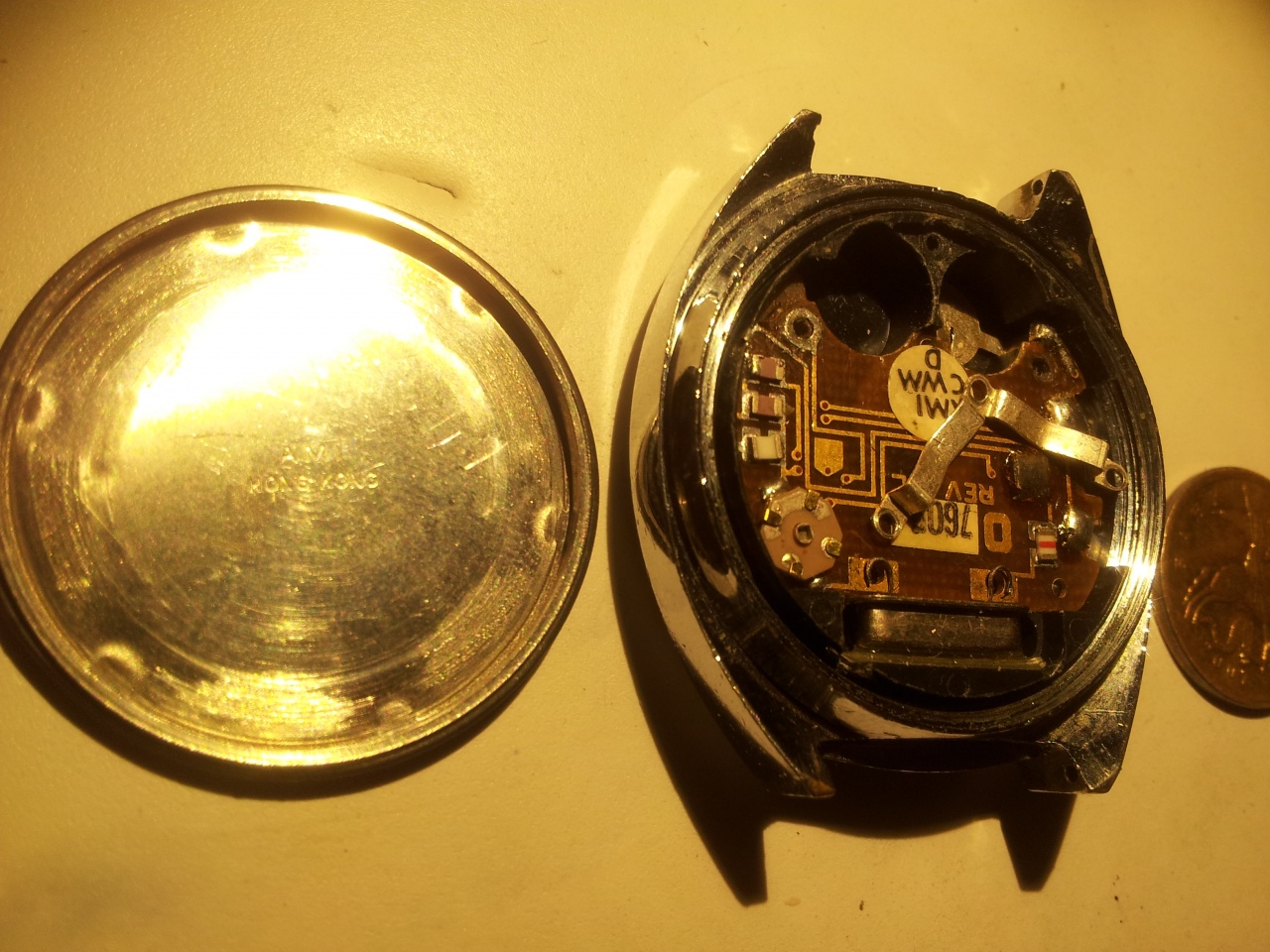

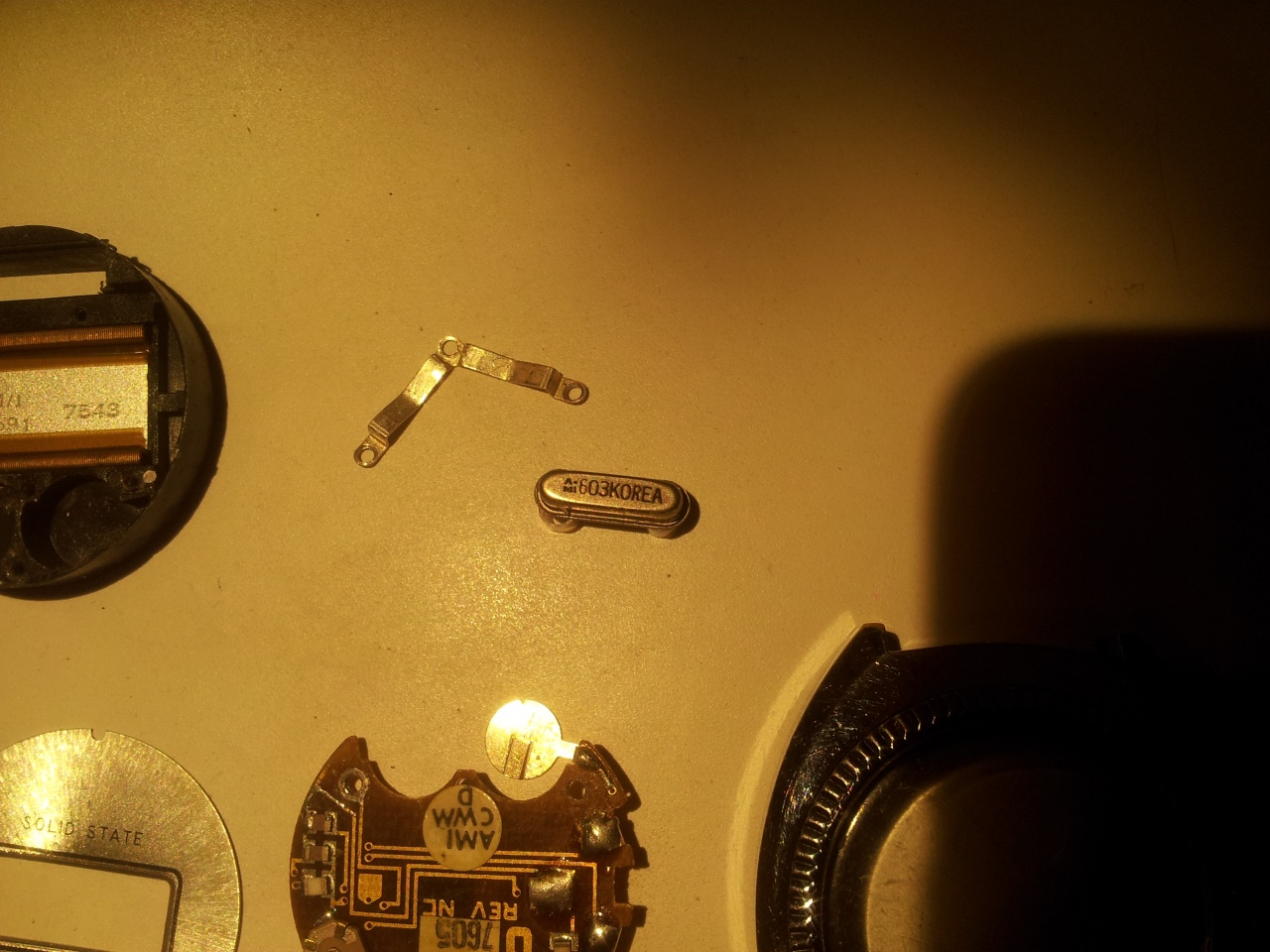

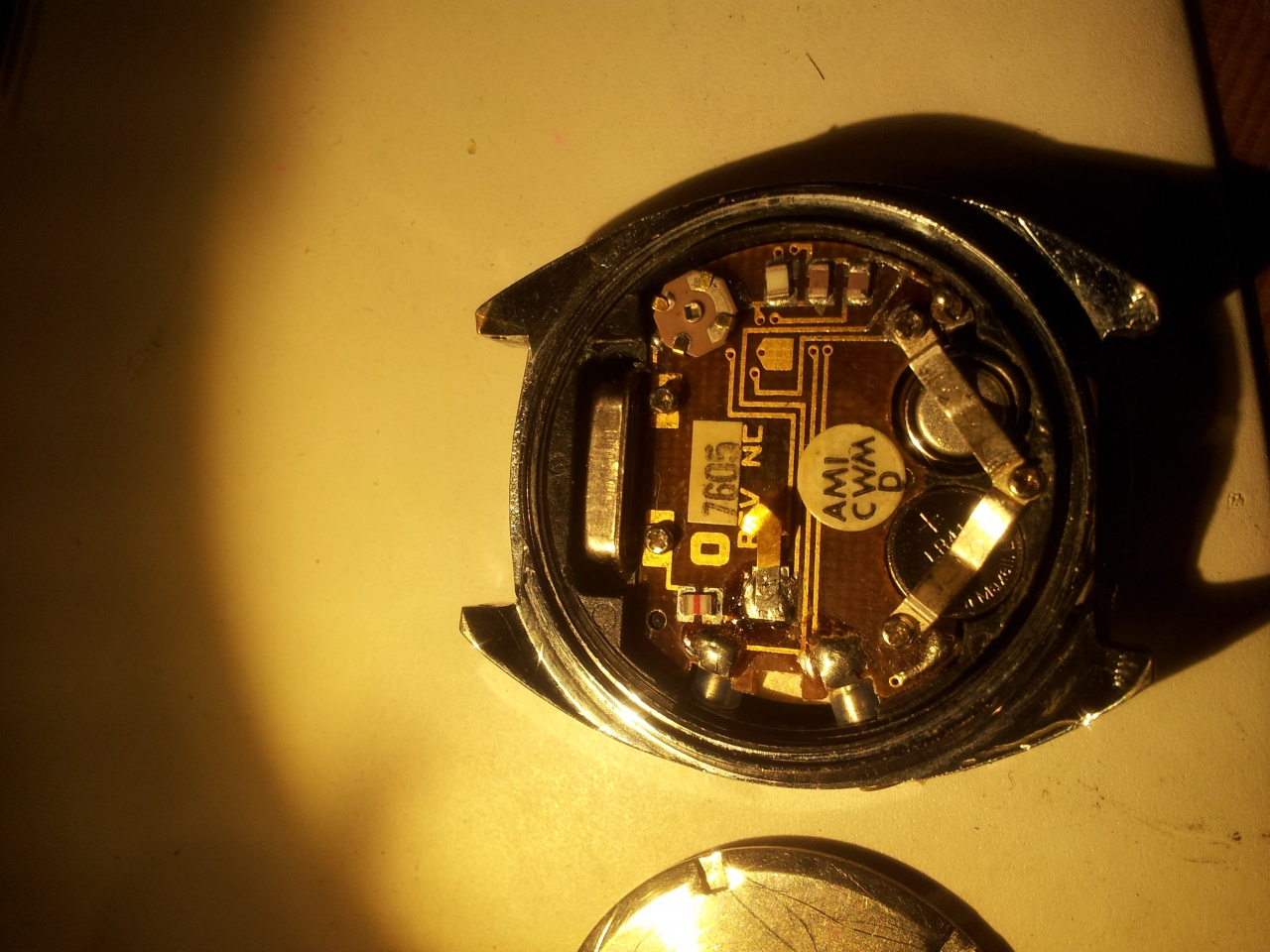

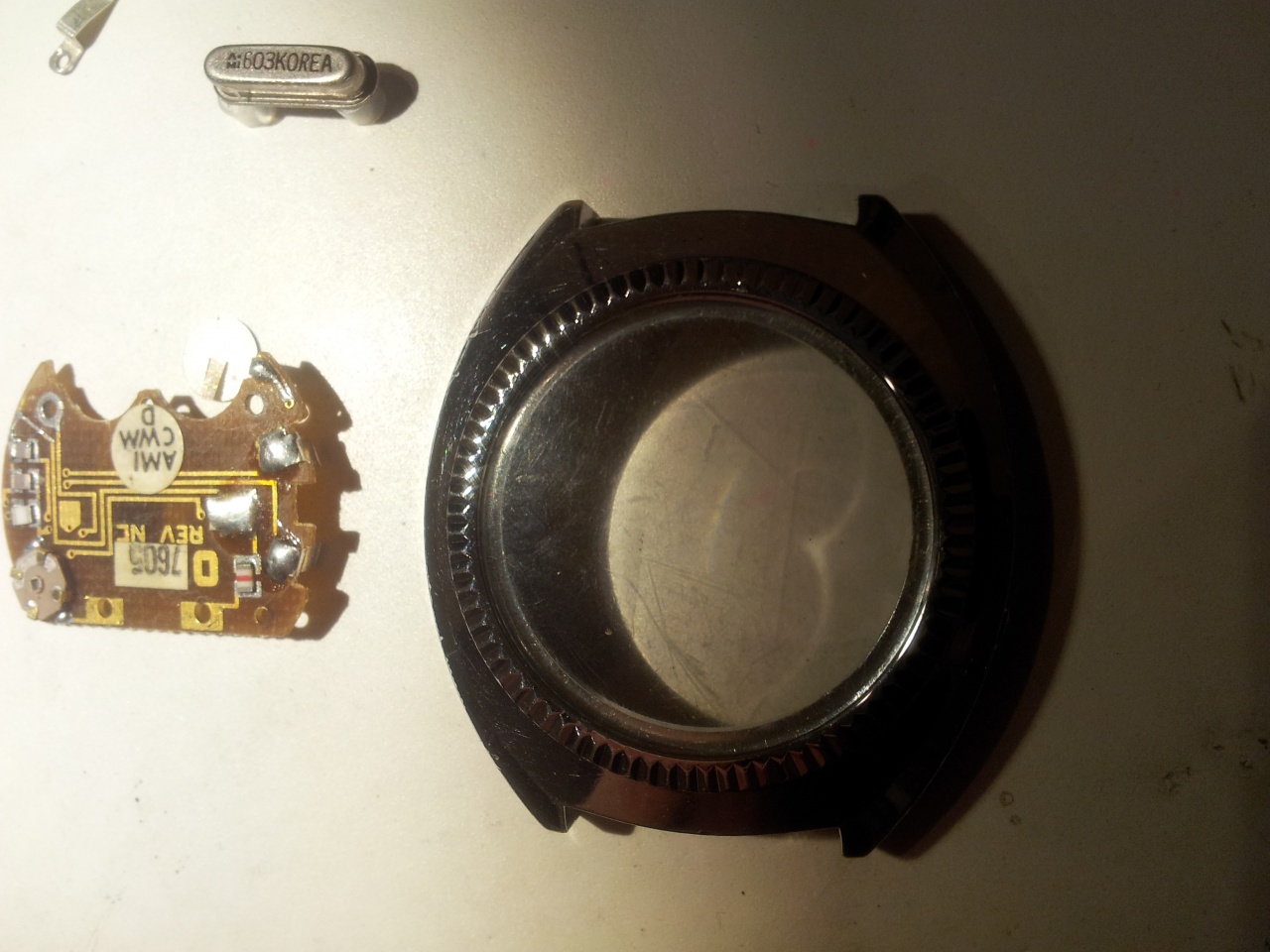

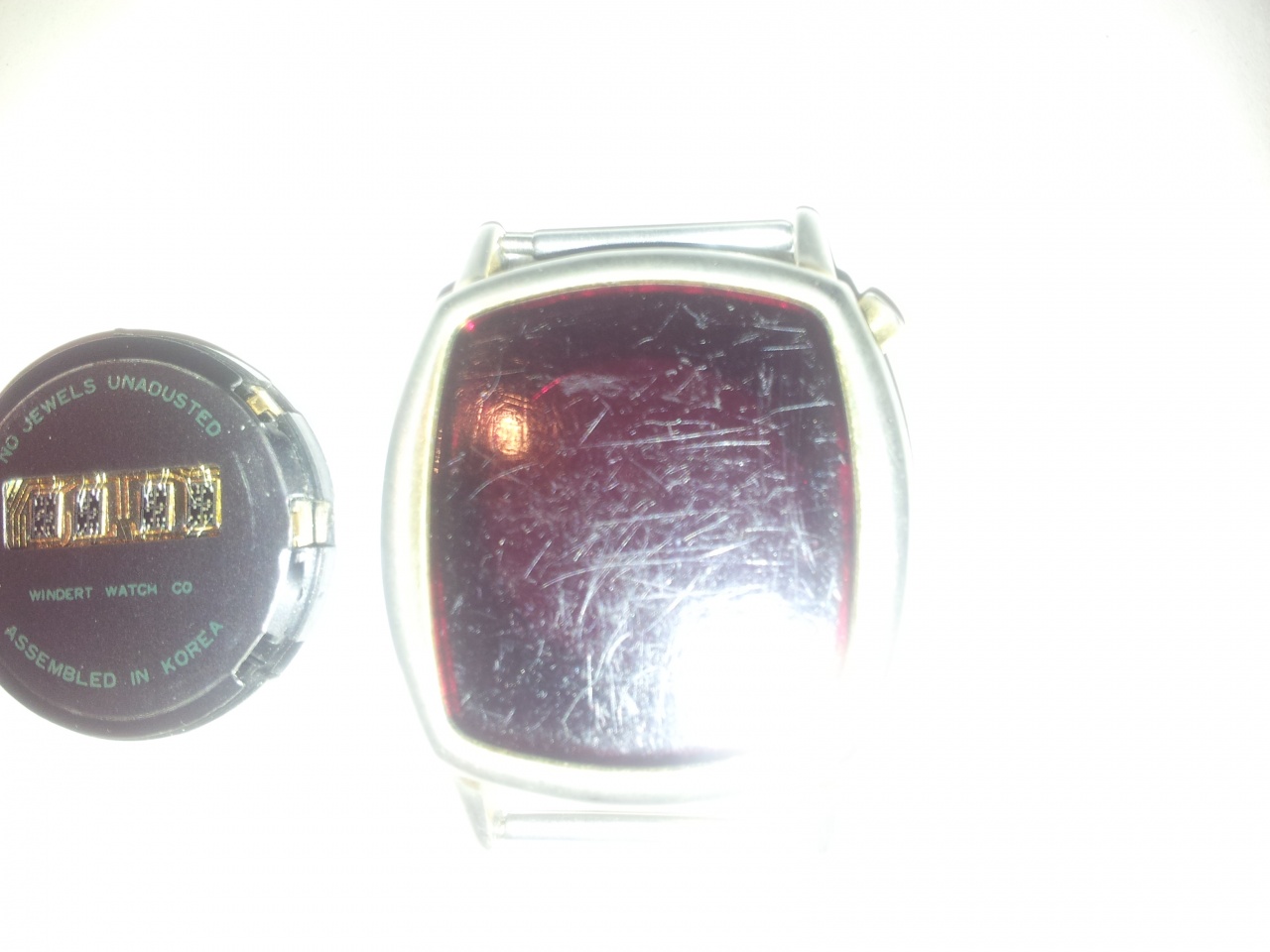

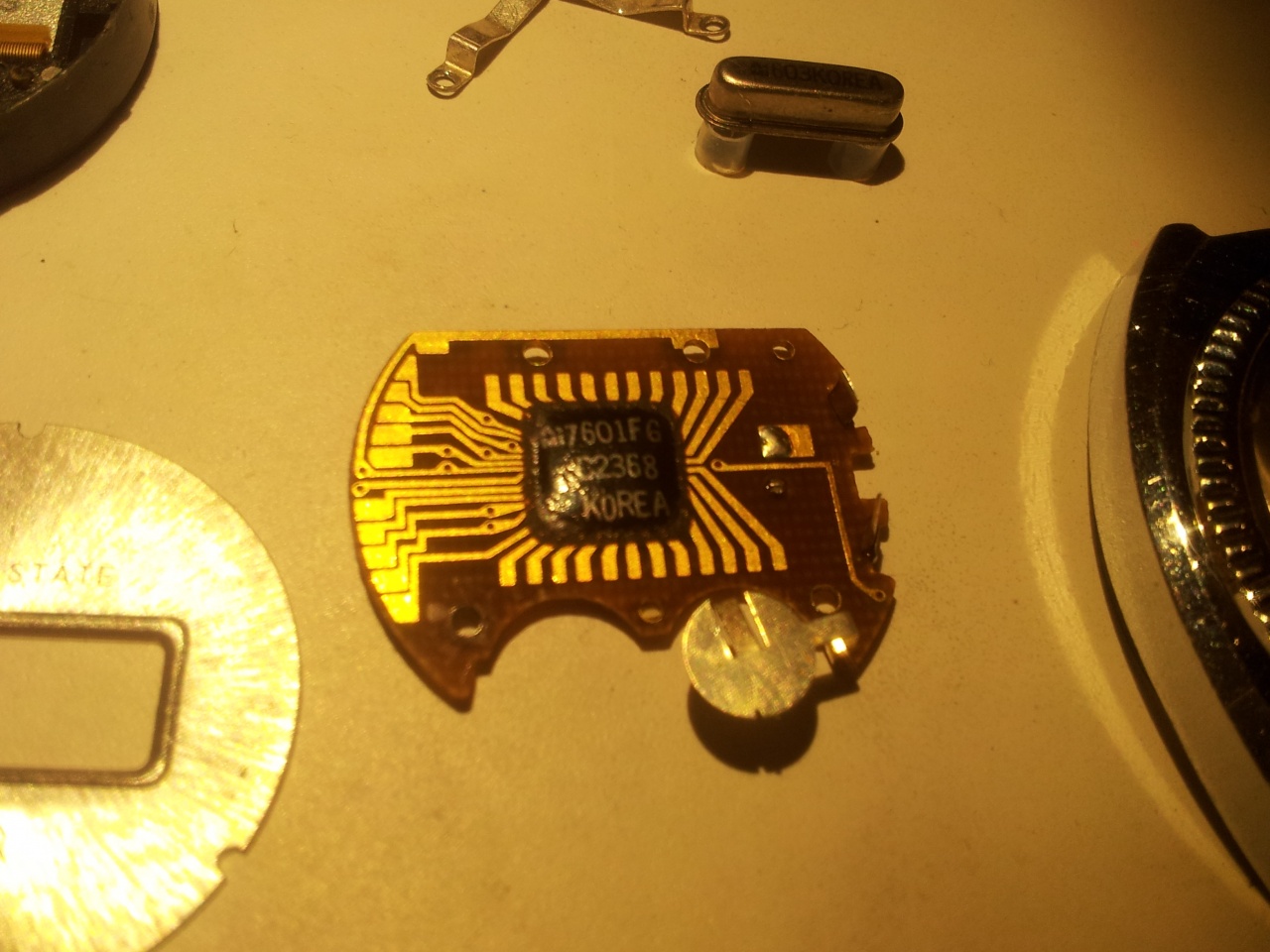

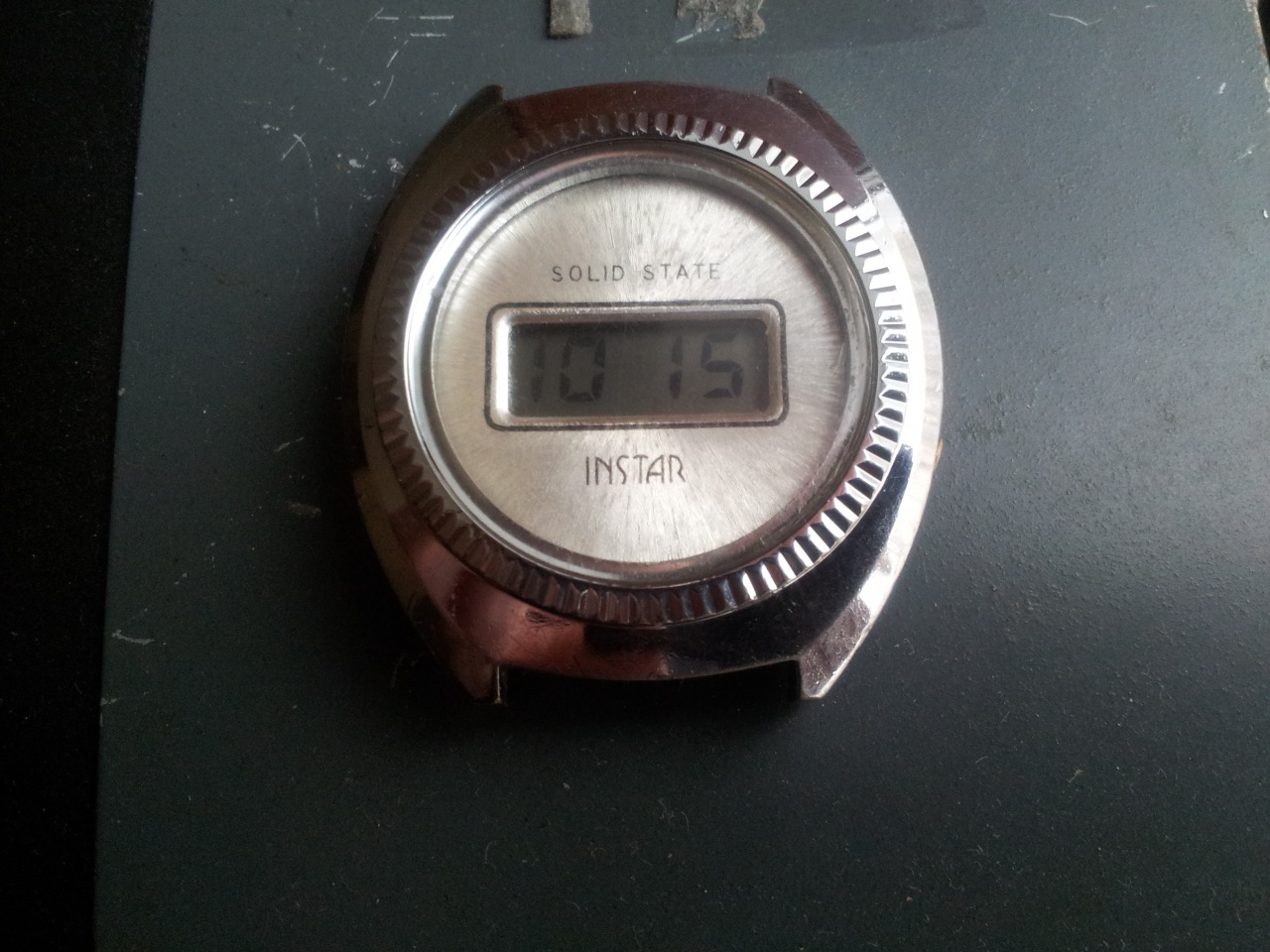

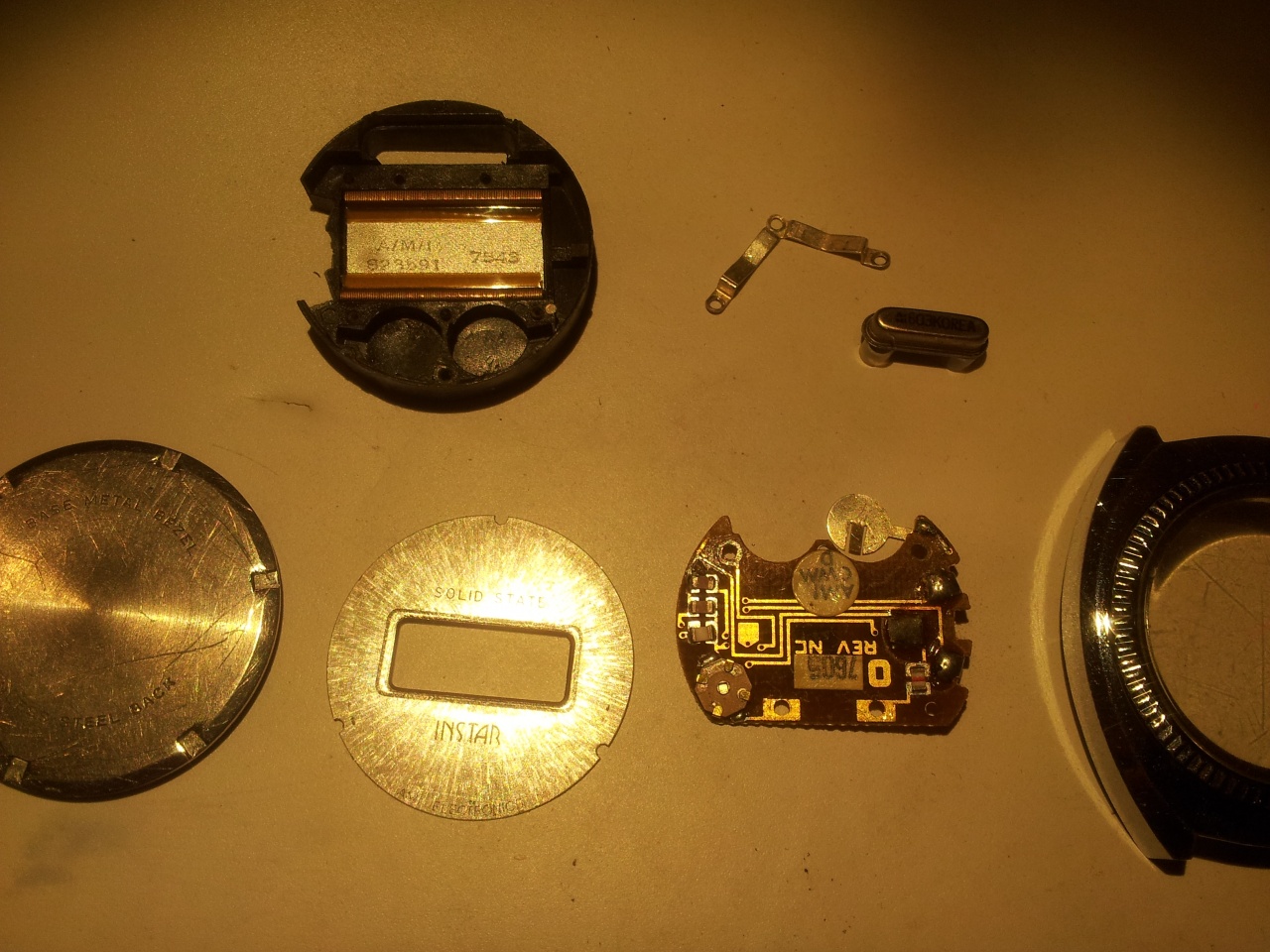

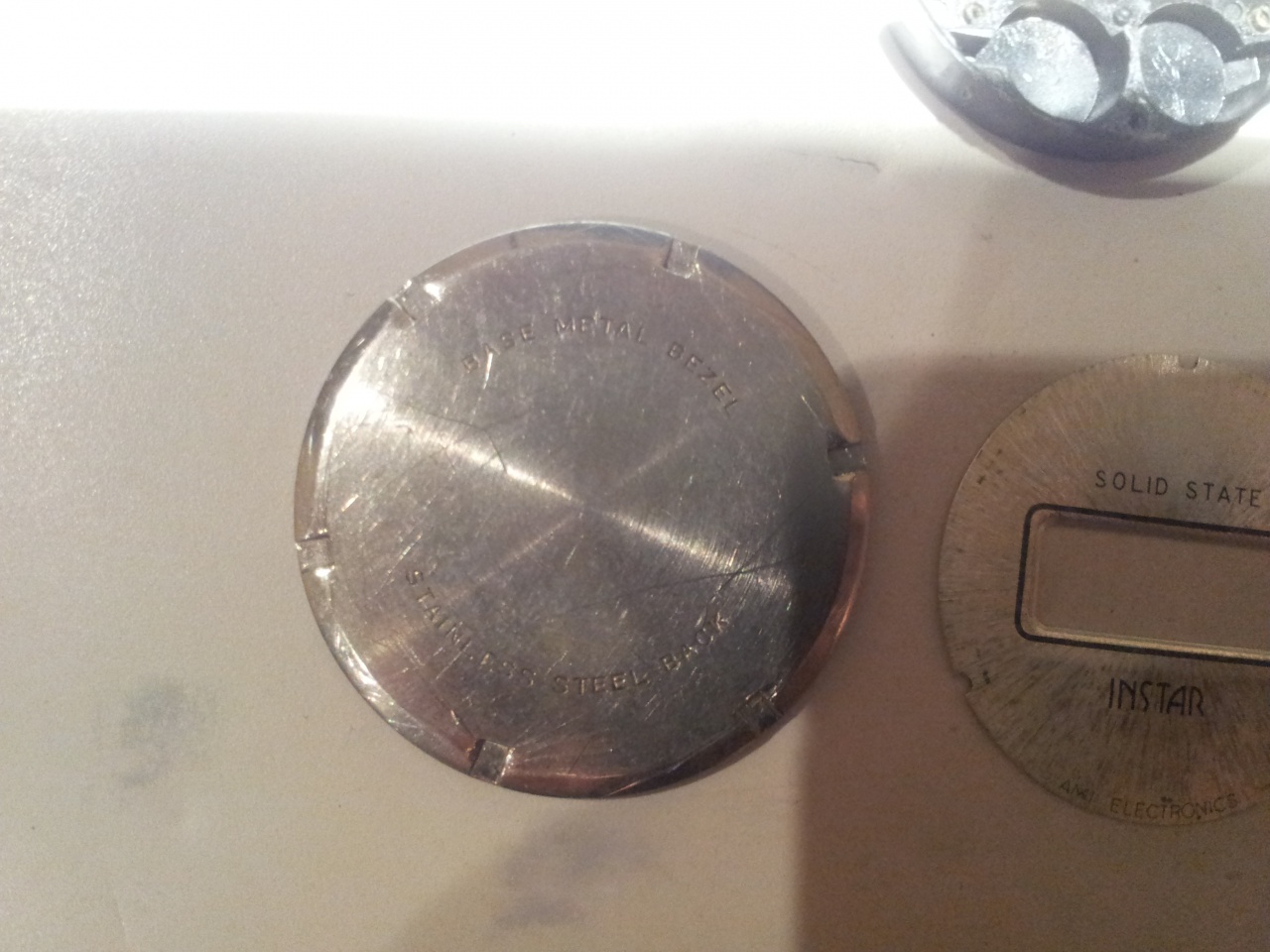

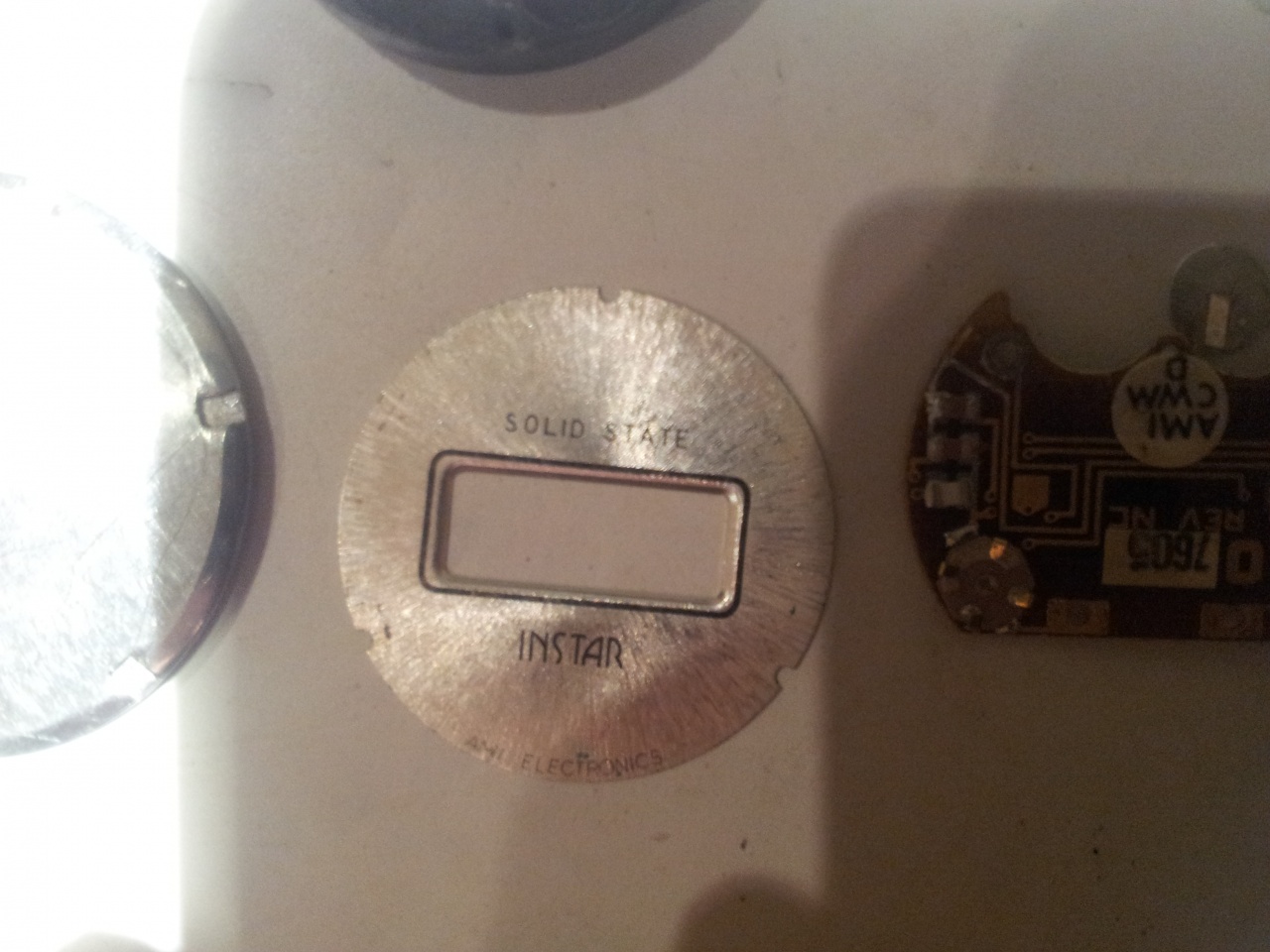

Надо таки апнуть темку раз такое мне подвернулось. Вообще если по честному не мой профиль конечно(мне они такие особо не интересны) но вот начитавшись(насмотревшись) форумных заметок и страничек(в том числе и отсуда) начал обращать внимание и даже прихватывать с собой особо выдающиеся образчики(за фотки извиняюсь нету ресурсов такие делать фото как в начале темы):

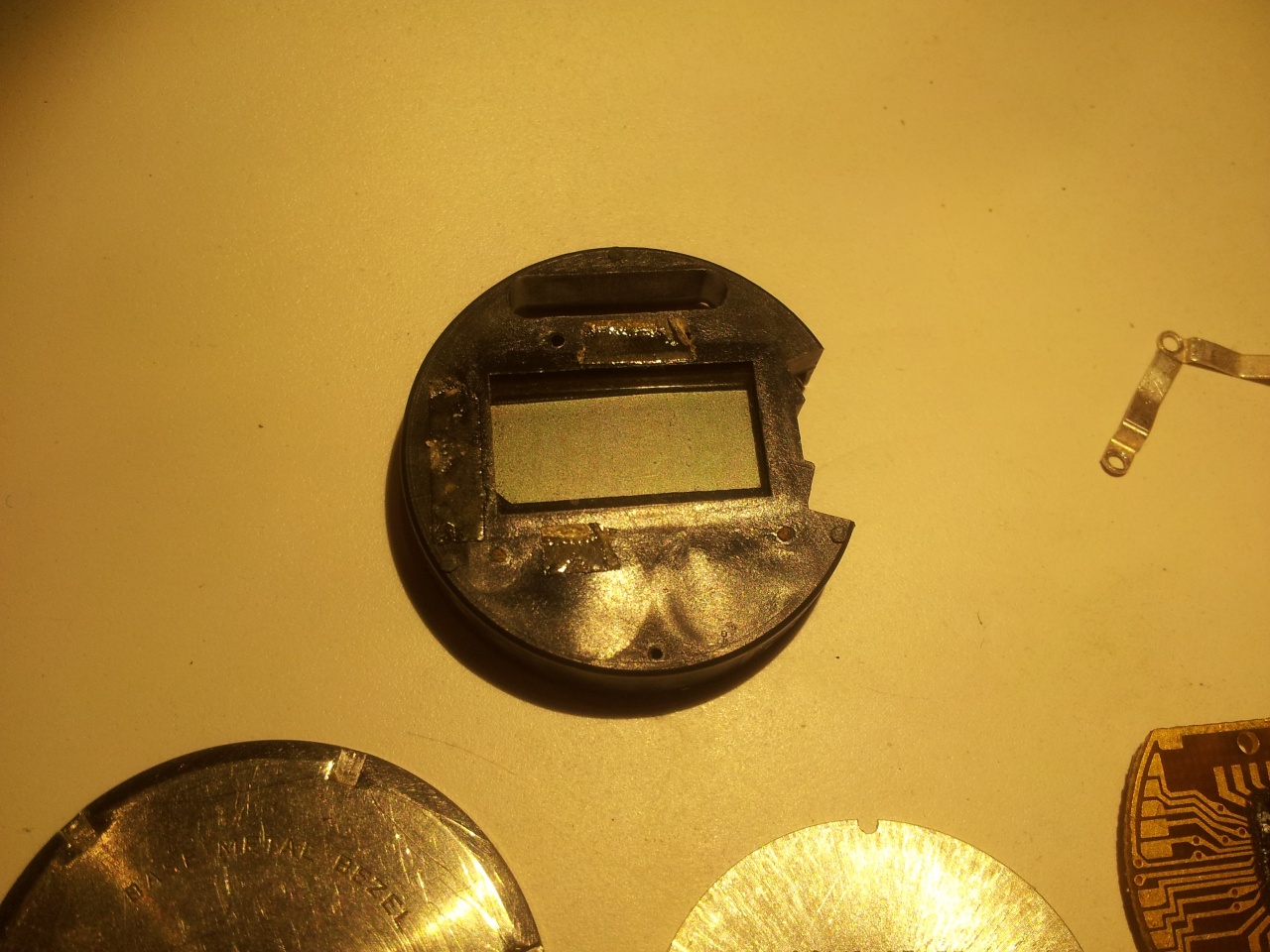

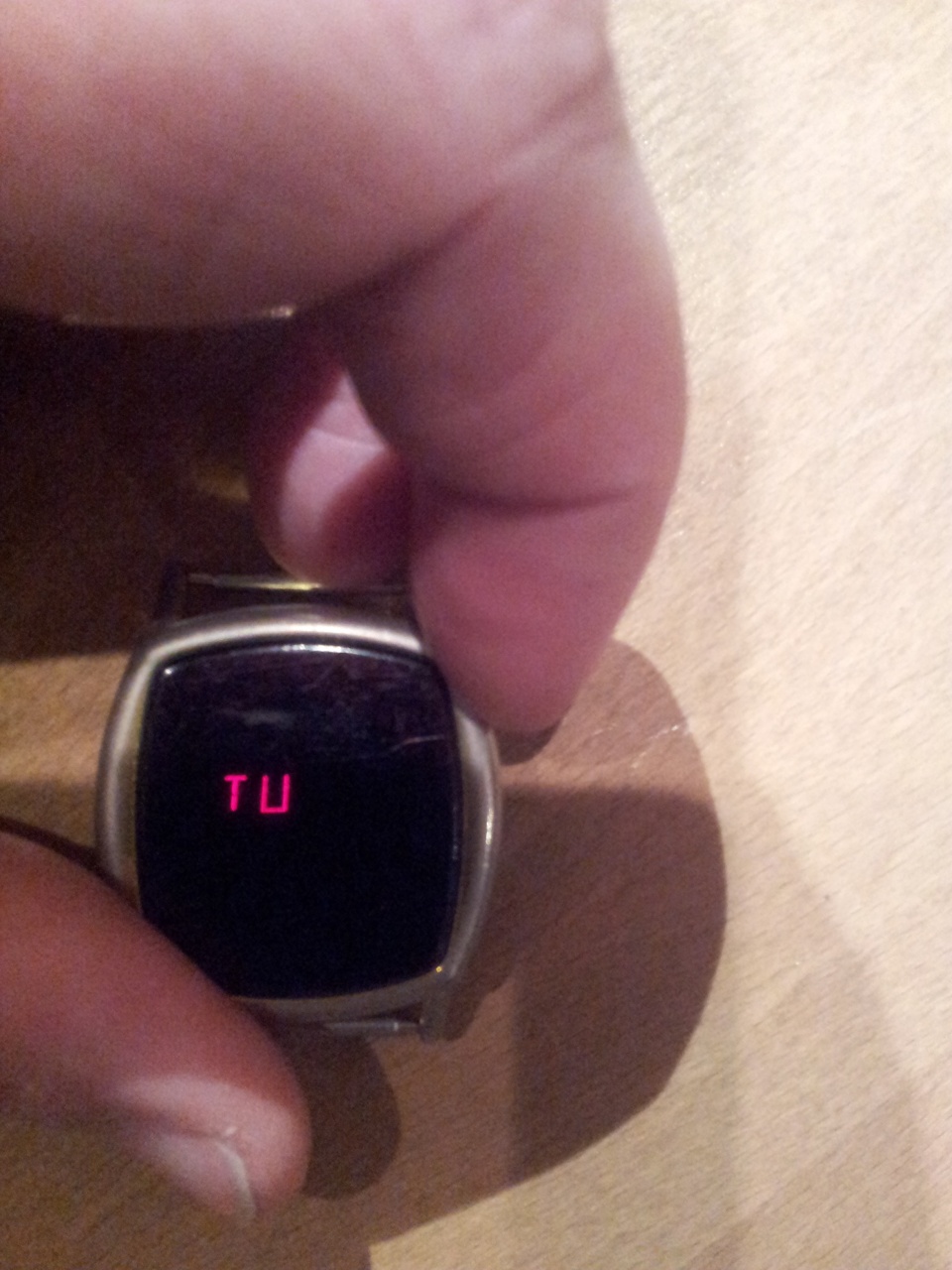

Вложение 1286029 Вложение 1286030 Вложение 1286044 Вложение 1286031 Вложение 1286032 Вложение 1286036 Вложение 1286037 Вложение 1286038 Вложение 1286040 Вложение 1286045 ну в общем то и всё... разобрал - собрал починил недостающий оторванный "+"(используя "рацуху"). Что интересного отметил для себя- простота в управлении(две кнопки) часы корректировать верхняя минуты также верхняя(удерживая нижнюю) секунды суде по всему отсутствуют конструктивно.Чтобы их выставить в ноль с эталонным временем-достаточно нажать на перевод минут в нужное время(конце эталонной минуты и начале следующей) и они с нуля секунд начинают ту минуту на каторую выставил.Сброса общего также нет.Точки видно что есть,но почему то не моргают(хатя сегменты все присутствуют) но часы при этом идут. Андрею Бабанину скорее всего будет интересно глянуть на это чудо. Вопр такой всем знающим - точки должны ли мигать на них или нет?? |
Да уж... из ранних. Даже кварц еще приставной... На многих часах того времени писали Solid state в качестве рекламы самого изобретения. По точкам - может в каком из режимов мигают либо горят?
|
Кварц там на какую частоту?
|
Цитата:
Цитата:
|
Вложений: 8

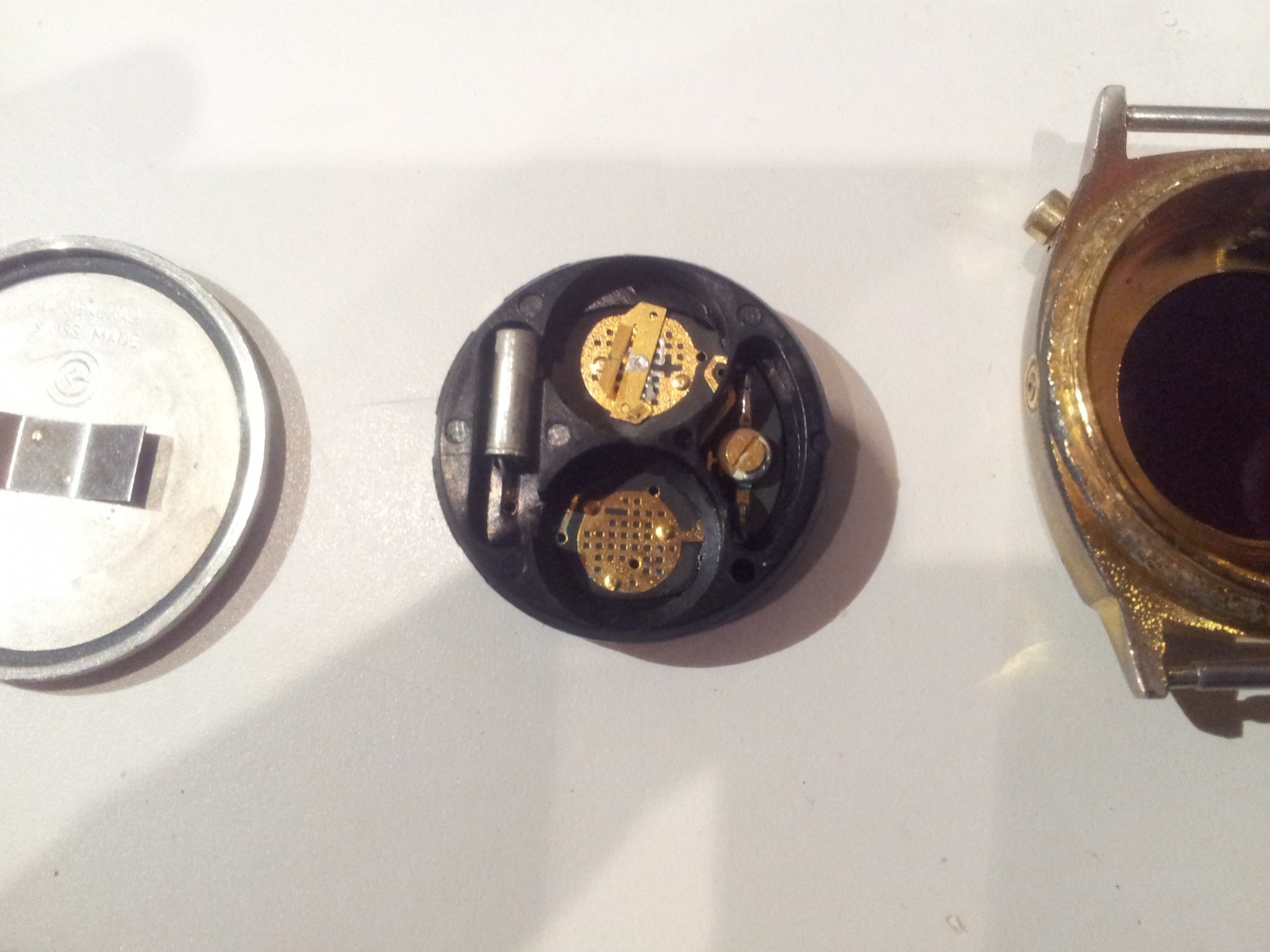

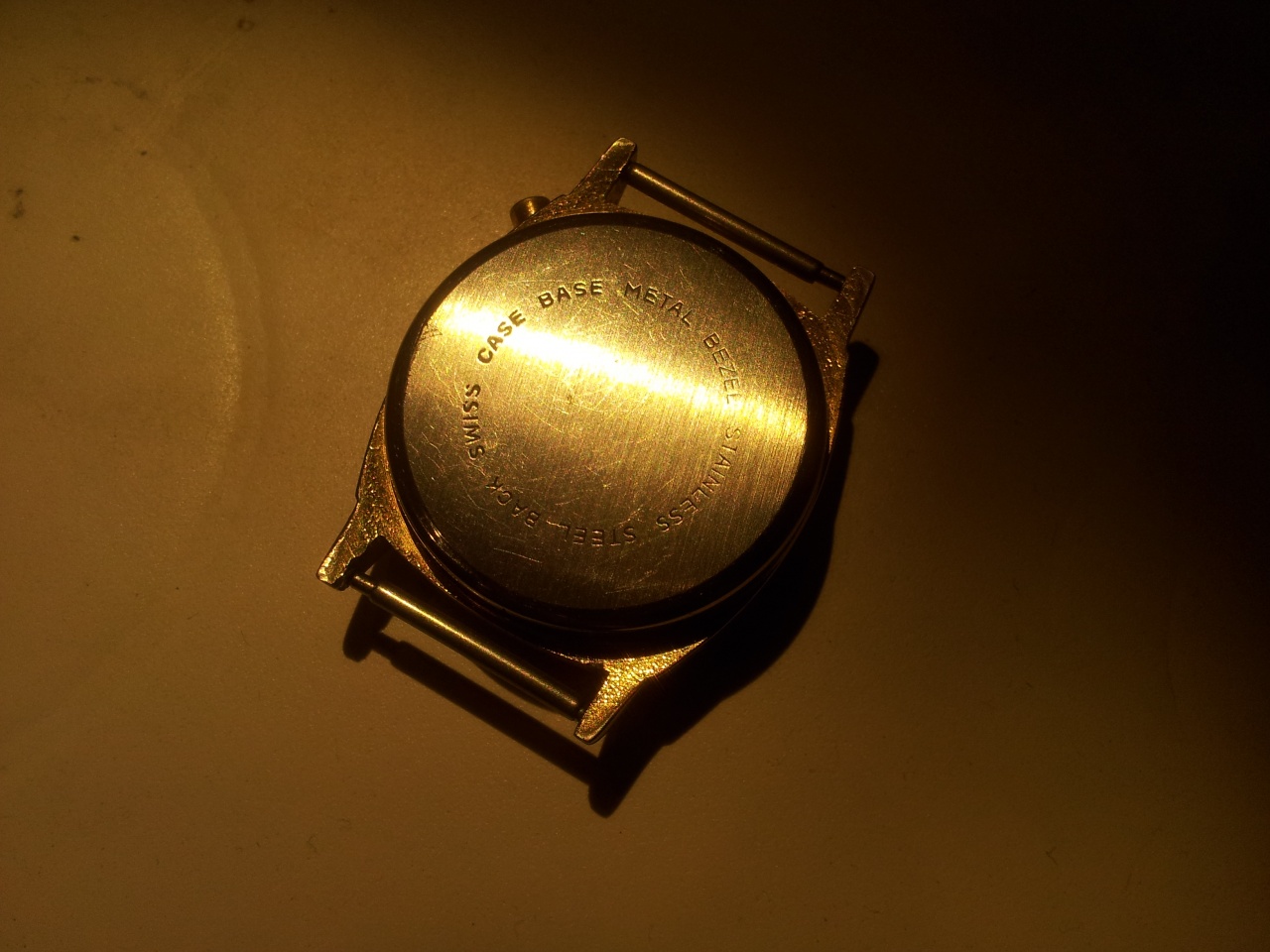

На днях достался вот такой вот швейцарский гаджет(очень понравился)
Вложение 1314270 Вложение 1314271 Вложение 1314272 Вложение 1314273 Вложение 1314274 Вложение 1314291 Вложение 1314292 Вложение 1314293 На удивление запустились сразу(как тока поставил батарейки). Они меньше наших аналогов(3051,2651),меньше и аккуратнее выполнены. п.с. пластина приклёпана(возможно точечно приварена) к крышке |
Вложений: 4
Вот мои азиатские винтажи с Верника. Я так понимаю, это уже поздний Hong Kong типа 80ые или их конец. Сохран очень хороший, правда на Amitron кнопку прощелкал где-то...Печально немного((
Зато калькулятор монтановских кровей и тех же лет, новье был, в пакетиках даже. За 300 рублев достался. Работает, побаловался и на консервацию теперь. |
Могу Вам выделить кнопочку - в начале 90-х кнопочки кто-то на заводах точил под Монтаны - много лучше Монтановских получались. По форме - такая, как у Вас. У меня еще с тех пор остался небольшой их запас.
|
Вложений: 3
Андрей, спасибо. Давно у Вас не был уже, все через других часы передаю по мелочи в вашу контору)

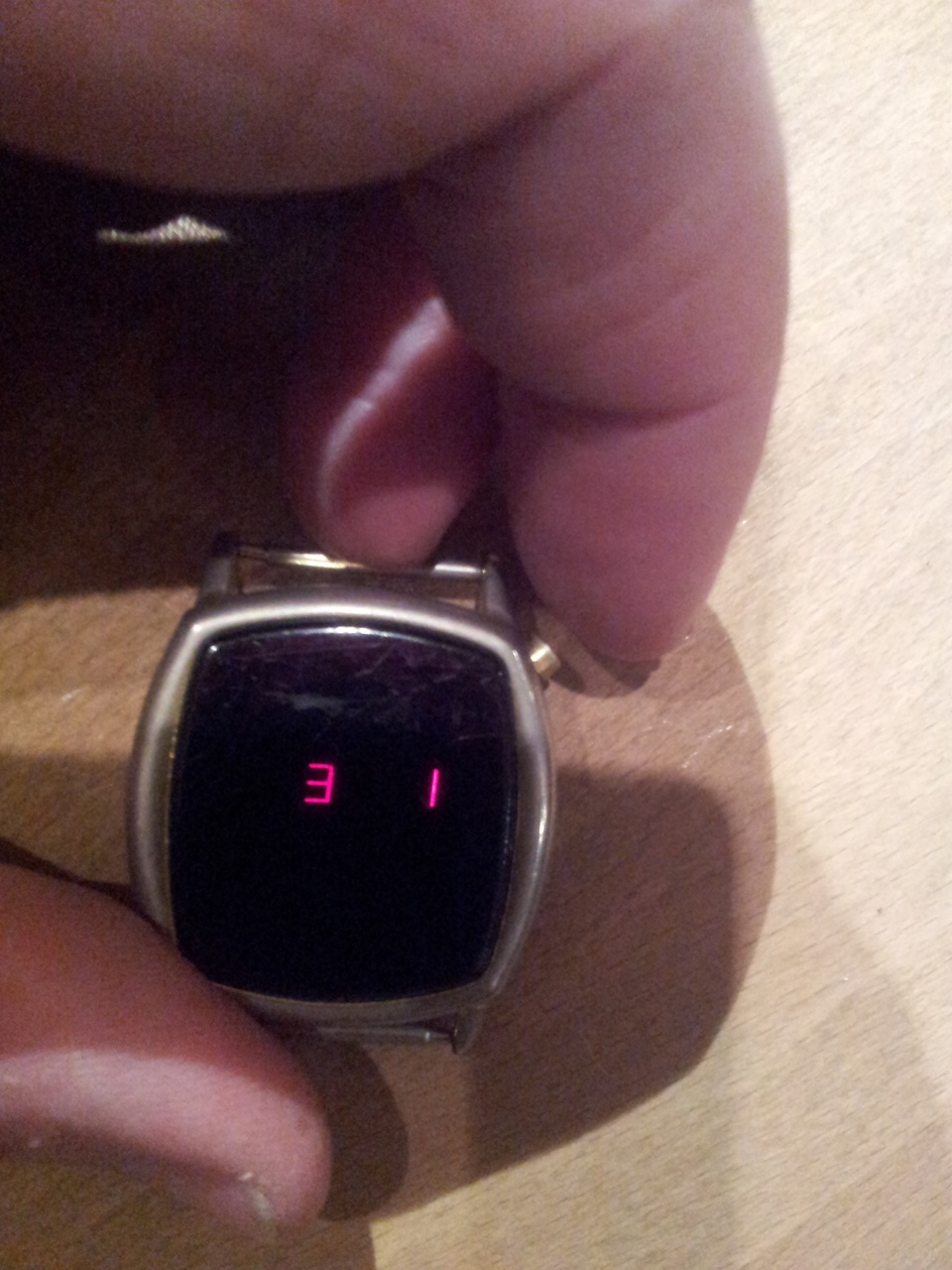

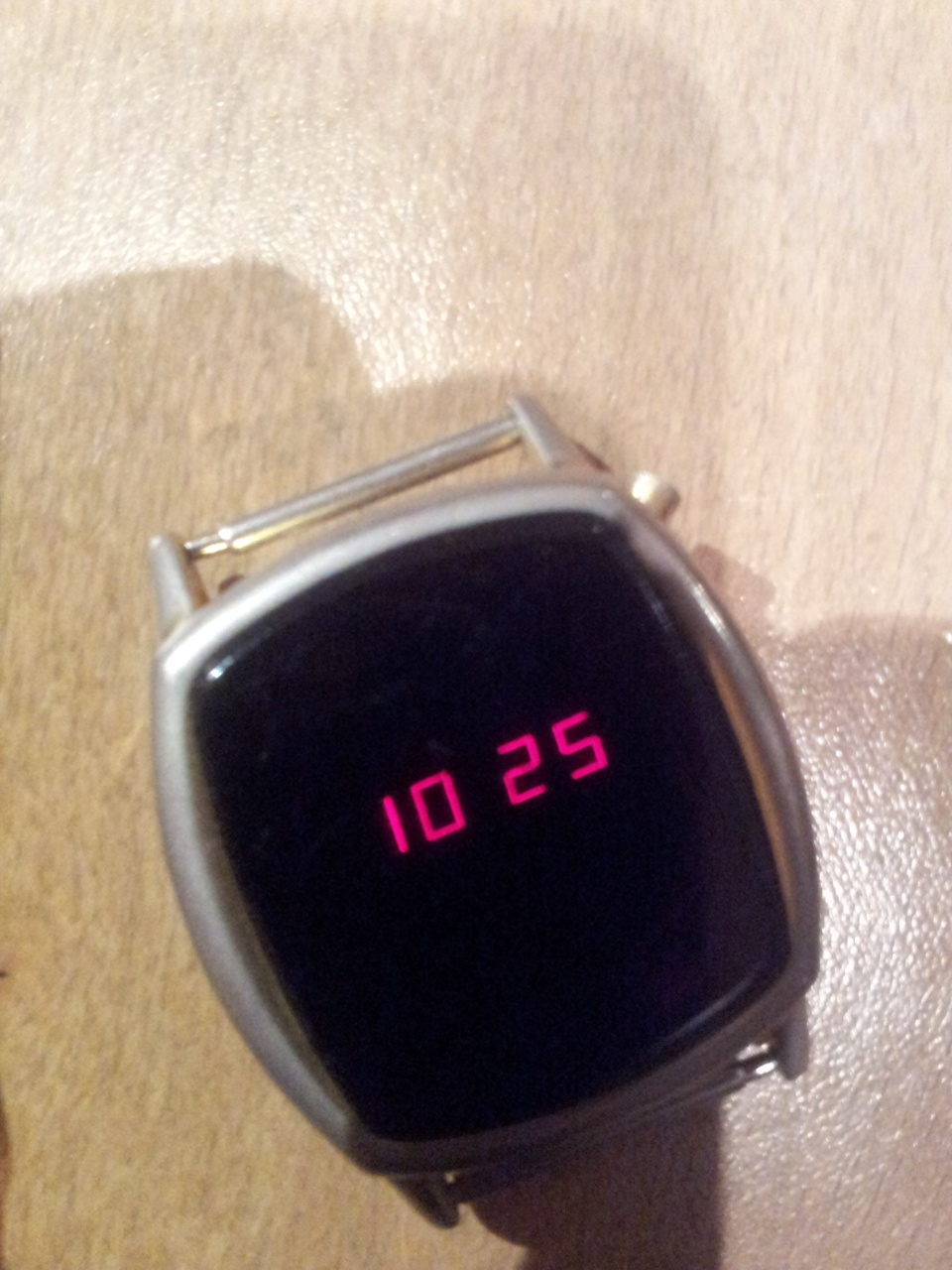

А вот такой вопрос к знатокам электронно-часового искусства... очень мне Леды 70ых нравятся, но почти все трупы... Такого реально оживить по опыту или в ведро сразу? Уж очень понравился и весь такой с надписями на крышке... |
Можно разве что сменить кварц, если не пойдут - в ведро или делать новую плату на современной базе.
|
Цитата:
|
Коллеги, спасибо за советы! Все обошлось банальной, но кропотливой чисткой контактов и удалению грязи
Святые часовые божки были ко мне сегодня добры))) Подскажите, для такого гаджета 80ых какой вольтаж батареек оптимален? http://f5.s.qip.ru/~iaKREbyr.jpg http://f5.s.qip.ru/~AlvJi0Bp.jpg |
Всем доброго вечера!
Мои Casio H110 Marlin 1980 года и сейчас живее всех живых. Задняя крышка с "винтом" и серийным номером. http://objedych.users.photofile.ru/p.../210551604.jpg |
Цитата:
|
Цитата:
|
Да, ремешок такой же пластиковый, как и на современных. Сфотогрфировать смогу лишь через неделю, когда вернусь домой.
Хранятся они у меня в родной коробке http://objedych.users.photofile.ru/p.../210551601.jpg |
Маленькие женские часики, Гонконг
http://www.horology.ru/TZ/ele195.jpg Решил выкладывать старые импортные батарейки http://www.horology.ru/TZ/batt.jpg Дохлый динозавр Microma собственной персоной с DSM LCD примерно 1972-73 год. Качество сборки завораживает... http://www.horology.ru/TZ/np01.jpg http://www.horology.ru/TZ/np02.jpg http://www.horology.ru/TZ/np03.jpg http://www.horology.ru/TZ/np04.jpg http://www.horology.ru/TZ/np05.jpg |
Вложений: 2
Здравствуйте!
Затрудняюсь с определением модели данных часов. Клею наклейки с номером модели часов на подставках (оформление коллекции у меня такое)). Похожи на 29351А (Б6-204А), но есть сомнения. Причем первые явно 80-х годов выпуска, вторые середины 90-х. Подскажите. |
