камертон 2-56


попались первый раз такие вот часики. Теперь или я найду вторые,с целым жки ,мли они нового хозяина
это редкая модель?мне первый раз такие попались

жк повально текут,

найти жк на них проблема

у меня похожие только камертон-68

Камертон 2-56 (Электроника 65)


Попался в руки вот такой корпус Камертон 2-56 в хроме, в приличном состоянии.
Поскольку функционально и конструктивно это Электроника 65 но в металлическом корпусе, было принято решение восстановить эти часы.
В качестве донора и использовал Электронику 65 (Плата, металлическая рамка, ЖКИ) и Камертон 68Б (Пластиковая обойма, кнопки). Задняя крышка в наличии не в лучшем состоянии (Треснут пьезоэлемент), но в будущем возможно найду, подойдёт от Камертон 68Б и Электроники 59. С ЖКИ вышла проблема, изначально он был цел, с рабочих часов Электроника 65. При повторной сборке придавил его за один угол и он потёк.

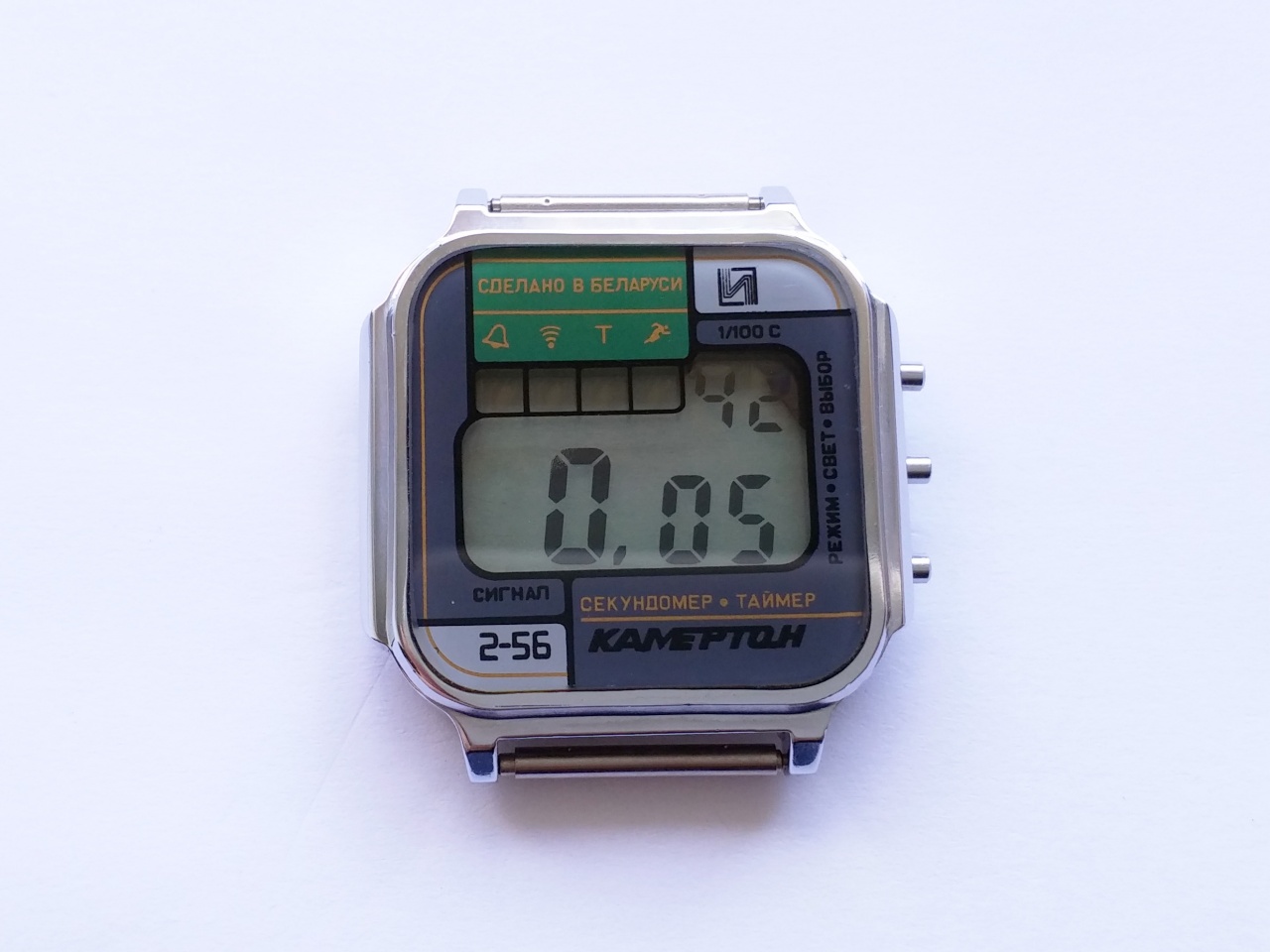

Фото 1 - корпус Камертон 2-56, по мне кажется довольно симпатичный
Фото 2,3 - все запчасти, что необходимы для сборки Камертон 2-56
Фото 4 - ЖКИ, здесь он ещё целый (Друзья, коллеги по хобби !!! Если кто знает тип ЖКИ, или у кого ни будь есть лишний - сообщите)

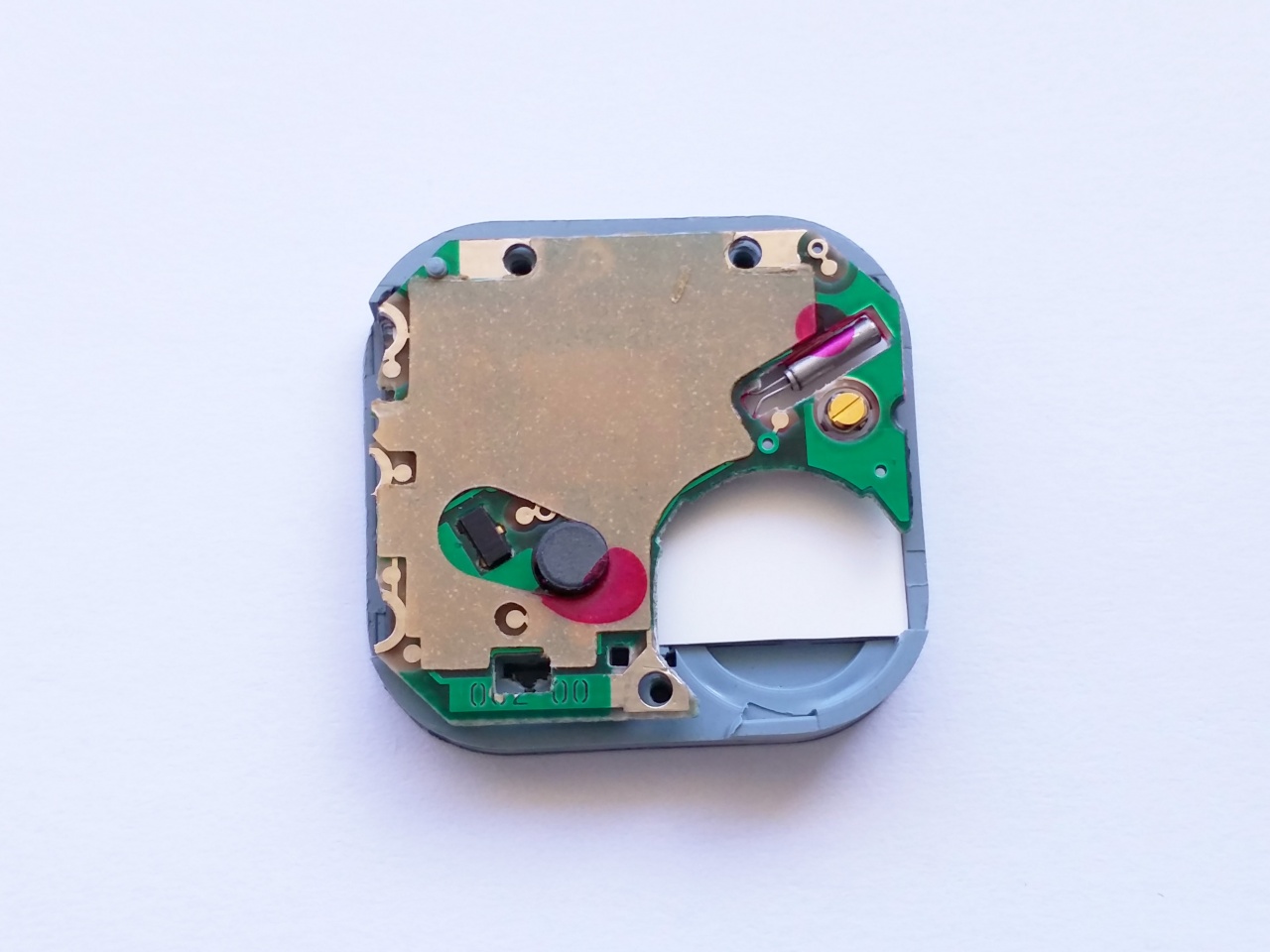

Фото 5,6,7,8 - сборка модуля. Батарейка здесь ложится плюсом вниз.
Фото 9 - после установки батарейки, модуль как бы "завис", делаю сброс, кнопки 1,3 нажимаю одновременно.
Фото 10 - модуль в корпусе.
Фото 11, 12 - не совсем удачный результат. Потёкший правый верхний угол. В будущем выложу фото окончательго варианта.

Вложение 1065435 Вложение 1065436 Вложение 1065437 Вложение 1065438 Вложение 1065439 Вложение 1065440
Вложение 1065441 Вложение 1065443 Вложение 1065445 Вложение 1065446 Вложение 1065447 Вложение 1065448

У кого нибудь есть стекломаски для Камертона 68? В скором времени должен появится такой экземпляр, но к нему требуется стекломаска.

На Аукро лежит 2-56 с целым дисплеем, но с дохлым чипом.

Ну вот приехали наконец то. Полдня чтения заклинаний и танцев с бубном и они наконец заработали.

Вложение 1074282

Так что то ни кто не откликнулся на мой вопрос. А то без стекломаски они как недописанная картина :). Кстати. Подскажите значение крайней справа пиктограммы. Тыкался по кнопкам, она пару раз высветилась, потом пропала, и я ни как не могу найти последовательность, при которой она появляется.

Насколько я помню, это ПМ в 12-часовом режиме.

siealex
Это вы о крайней слева пиктограмме. А я про крайнюю справа спрашиваю.

Ежечасный сигнал. Нажать из основного режима нижнюю кнопку, верхней переключать, нижней выход.

siealex
Спасибо за подсказку. А то меня смутила и сама пиктограмма. Она напоминает значок включения света.:)
Ну и маленько о самом процессе реанимации. После установки э/п часы запустились, но нижняя половина сегментов, если дисплей условно разделить пополам по горизонтали,отображалась очень слабо. Можно сказать, что их можно было разглядеть только под острым углом, глядя снизу. Разобрал их полностью. Состояние внутренностей на твёрдую четвёрку. Следов электролита на плате от старых батареек не обнаружил, но всё таки протёр её спиртиком, где можно и нужно. В основном были следы грязе - жировые от продолжительной носки без ухода. И очень похоже, что эксплуатация продолжалась даже при отсутствии стекломаски. Собрал, но ничего не изменилось. Та же картинка, отсутствуют сегменты нижней половины. Напрашивалась замена резинки. Но разобрав их снова и осмотрев резинку, обнаружил, что отпечатки от контактных площадок платы идут не на всю ширину резинки, а только до половины. Т.е вторая половина девственно ровная. Обычно я стараюсь ставить старые резинки, если нечем заменить сразу, в том же положении в каком они стояли до разборки, сохраняя первоначальную ориентацию низ и верх, право и лево. В общем развернул резинку на 180, сохраняя ориентацию низ-верх, собрал и .....результат на фото вы видели. Потом вылезла другая проблема. Где то через минут пятнадцать часы потухли. Проверил батарейку, ушла в ноль. И так три батарейки. Всё пересмотрел, но явной причины этого явления не нашёл. Только на четвёртой батарейке всё наладилось. И ещё одна проблемка. Гнездо под батарейку находится наполовину в обойме, а наполовину над дисплеем. Так вот, половина в обойме почему то глубже по уровню, и батарейка не ложится ровно, а заваливается на бок. Под прижимом она более или менее выравнивается, но на сколько я помню на Камертоне 2-56 у меня такой беды не было.

У этой модели батарейка действительно валится на бок, это ошибка при изготовлении обоймы.

И что? На заводе не замечали этой ошибки и не попытались исправить?
А по поводу трёх посаженных в ноль батареек есть предположение. Но только предположение, т.к. похвастаться глубокими познаниями в электронике не могу, а значит могу ошибаться. Я обратил внимание, что прижимчик батарейки на плате в каких то положениях накрывает частично контактное гнездо для язычка на пьезоэлемент. А поскольку в этой модели батарейка стоит кверху попой, на прижимчике мы имеем минус, а на крышке плюс, то имеем замыкание через пьезик. Может и не в этом дело, но после того, как прижимчик был прикручен в положении без замыкания на контакт пьезика, четвёртая батарейка осталась жива, и часы "тикают".

Да, замечал такой глюк с контактом под ЗП.

Други, доброго дня!

Подскажите, есть у кого на продажу такой зверь? Потёк дисплей, часы с 2001 года служили, ещё со школьных времён

2-56? Этот вопрос много кто задавал, или прочёсывайте барахолки, или закажите партию таких, других путей нет.

Подойдёт дисплей от Электроники 65 или 67.

Где можно заказать партию ЖКИ?

Это к уважаемому Бабанину, он заказывал дисплеи, но выйдет скорее всего дорого.
