Электроника-5 207 хронометр


Приветствую специалистов в этой области:) долго искал "Электроника 5- 207 хронометр", подвернулись случайно в очень хорошем состоянии, проблема в том, что кое как разобрался как настроить, нашёл секундомер, их оказывается два, как включить второй не знаю, какие ещё функции в них есть? облазил инет, не могу ни где скачать паспорт-инструкцию на эту модель, может кто то поможет с инструкцией, сюда выложит или ссылку, где можно скачать, был бы очень благодарен

Второй включается длинным нажатием на правую нижнюю кнопку из основного режима. Одновременно может быть активирован только один вариант - либо секундомер, либо таймер. Установка начального состояния секундомера или таймера - аналогично установке времени. По поводу инструкции - работа этой модели подробно описана у Царёва в книге.

спасибо, поищу эту книгу

.

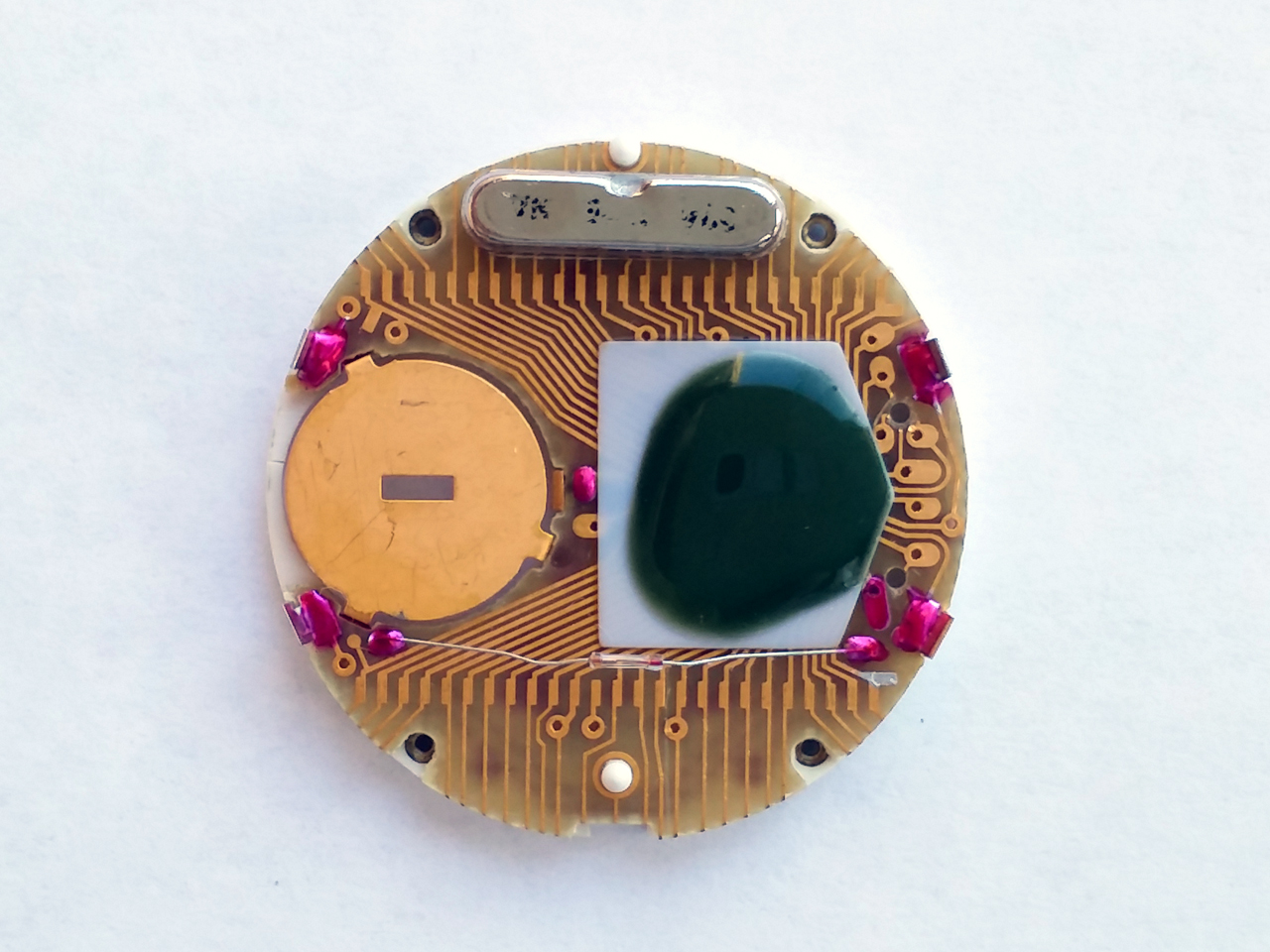

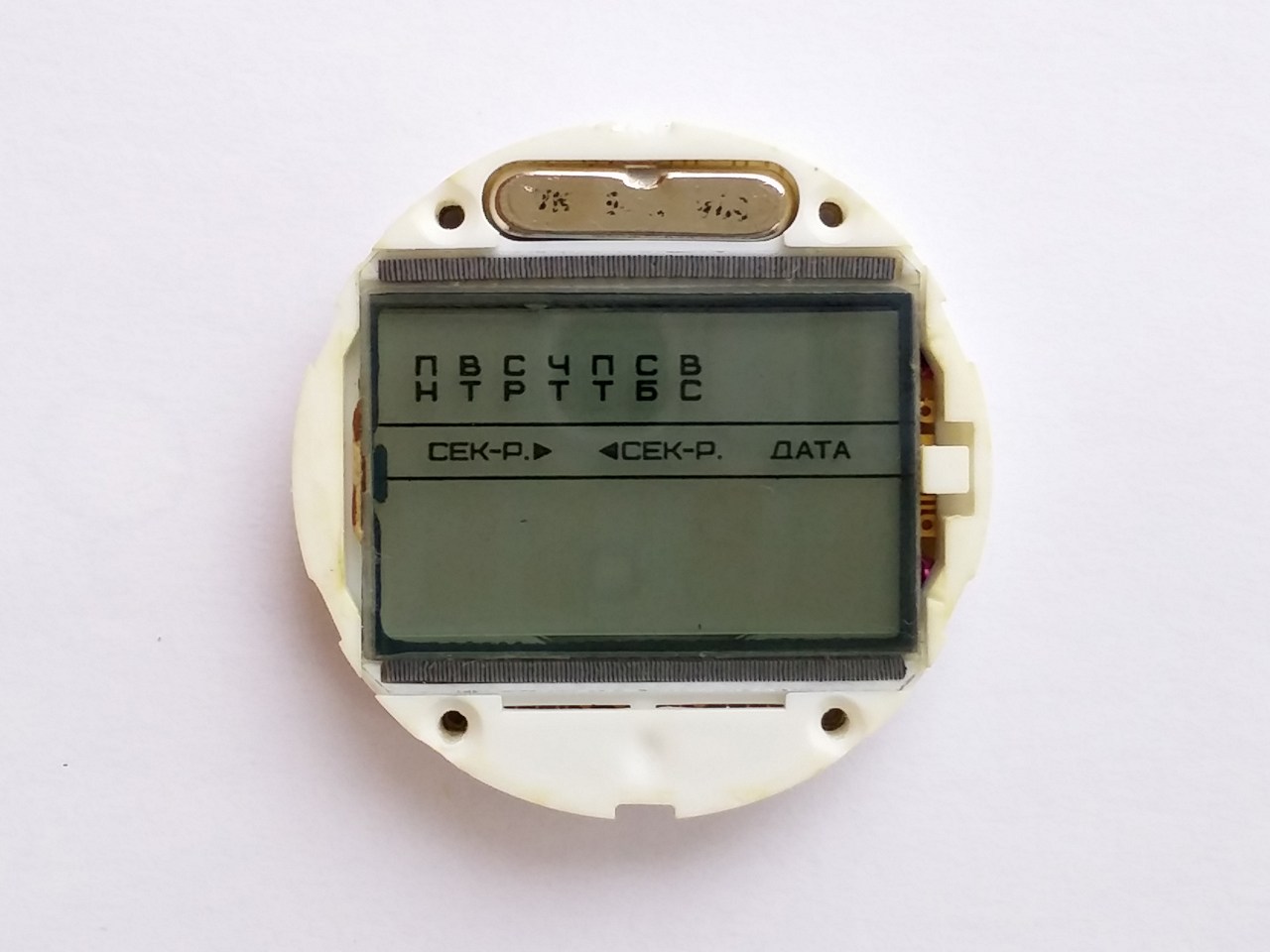

вот попался модуль с необычным дисплеем (шрифт другой и нет привычных полосок)
ранний он или поздний?
встречал кто-нибудь такие?
Вложение 1176618

вот для сравнения типичный ЖКИ

Вложение 1176619


Вложение 1176620

Получится запустить модуль? Дисплей внешне очень напоминает дисплей от прототипа 209, который один раз всплывал тут.

.
запустил и одел новый костюмчик:rolleyes:
все функции работают, отличный точный ход (вообще ничего не трогал, всё аутентично и без вмешательств)
по моему, без стандартных полосок гармонично всё..
.
Вложение 1177216

Вложение 1177217

Вложение 1177220

блин да где вы их берёте ?:confused:

Ведь была же хорошая тема, но нашёлся ленивец.

Нет, таки обычный дисплей, только с другим рисунком на поляроидах. У того прототипа шрифт был в стиле 3049 или очень ранних 209.

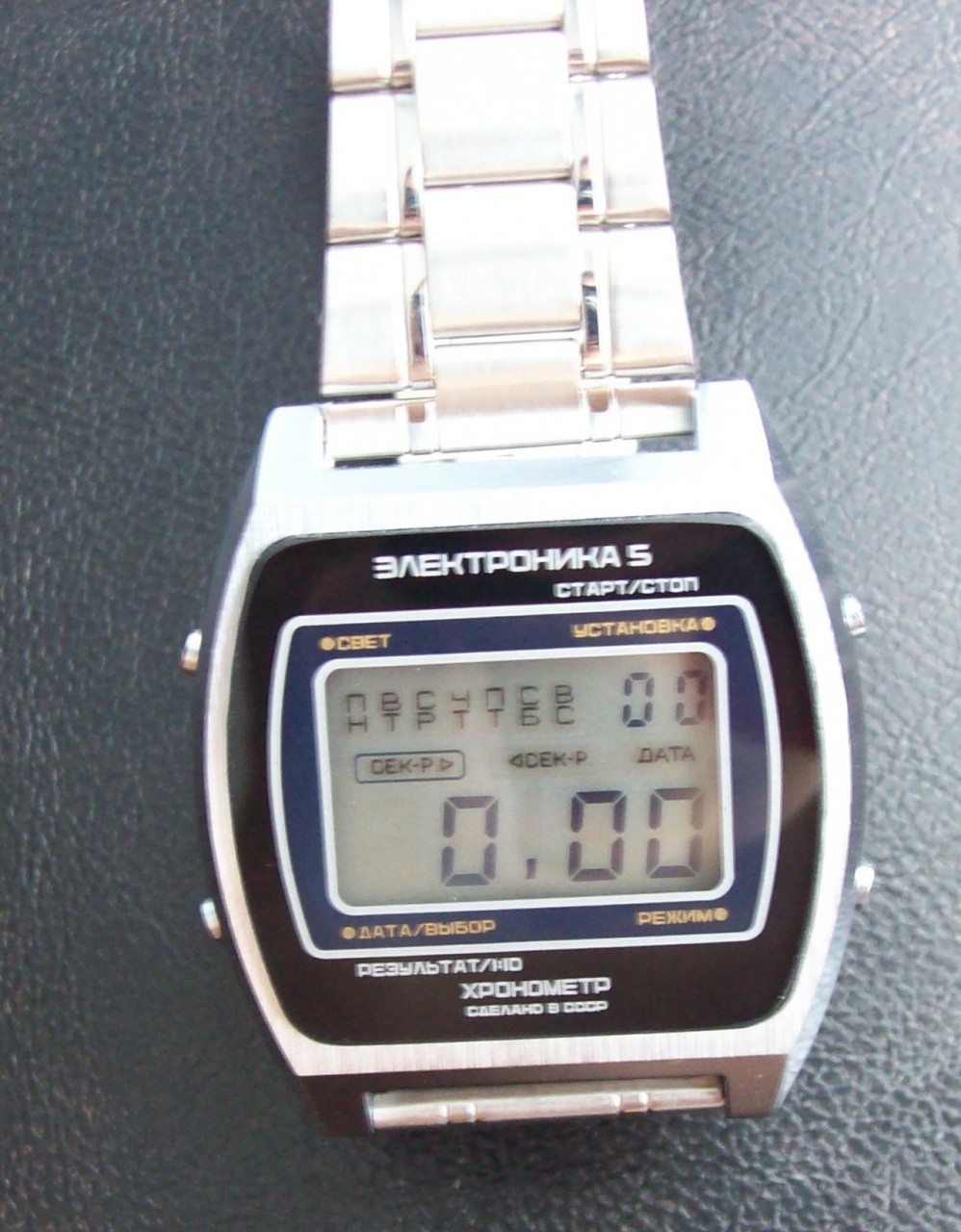

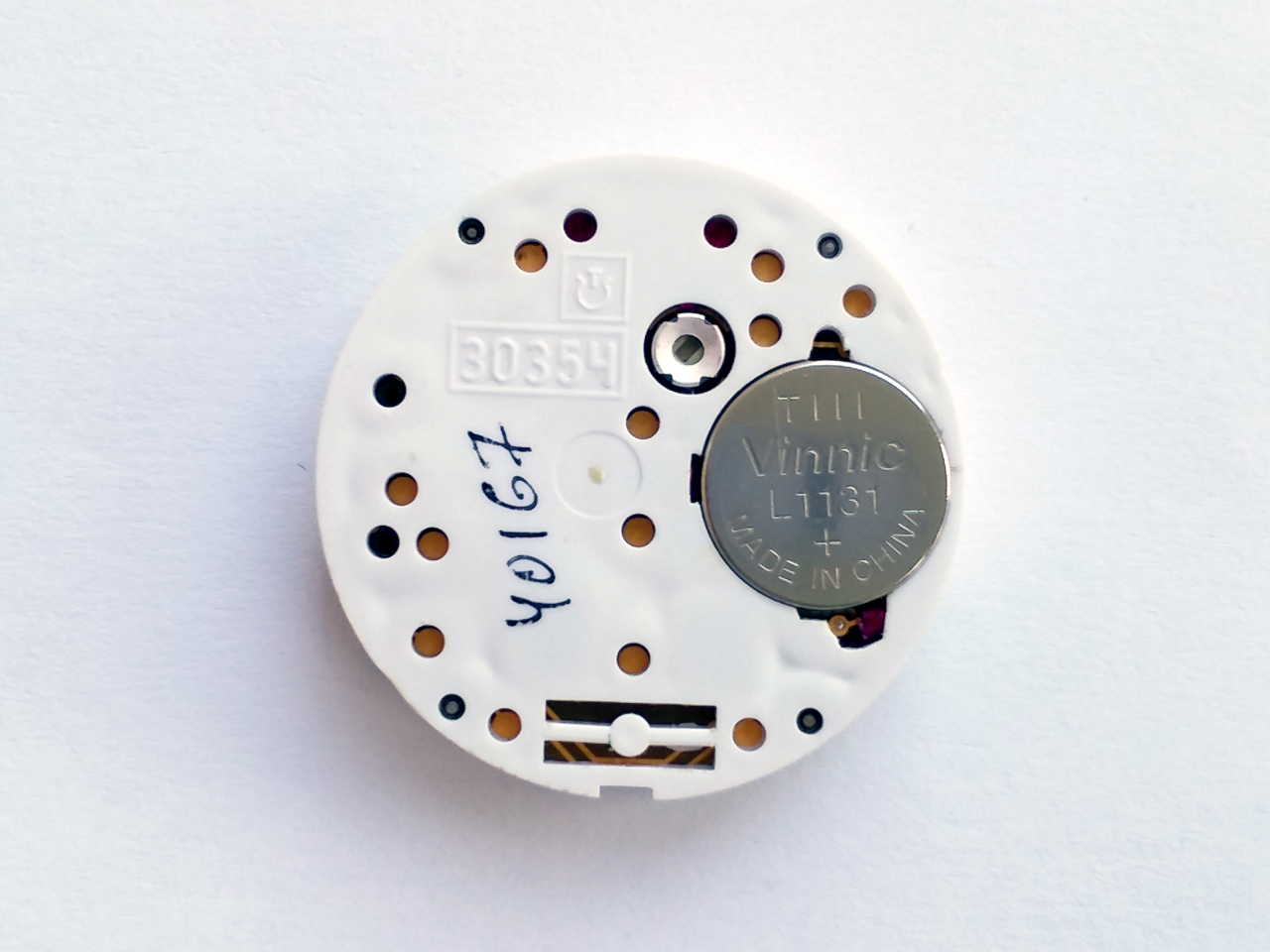

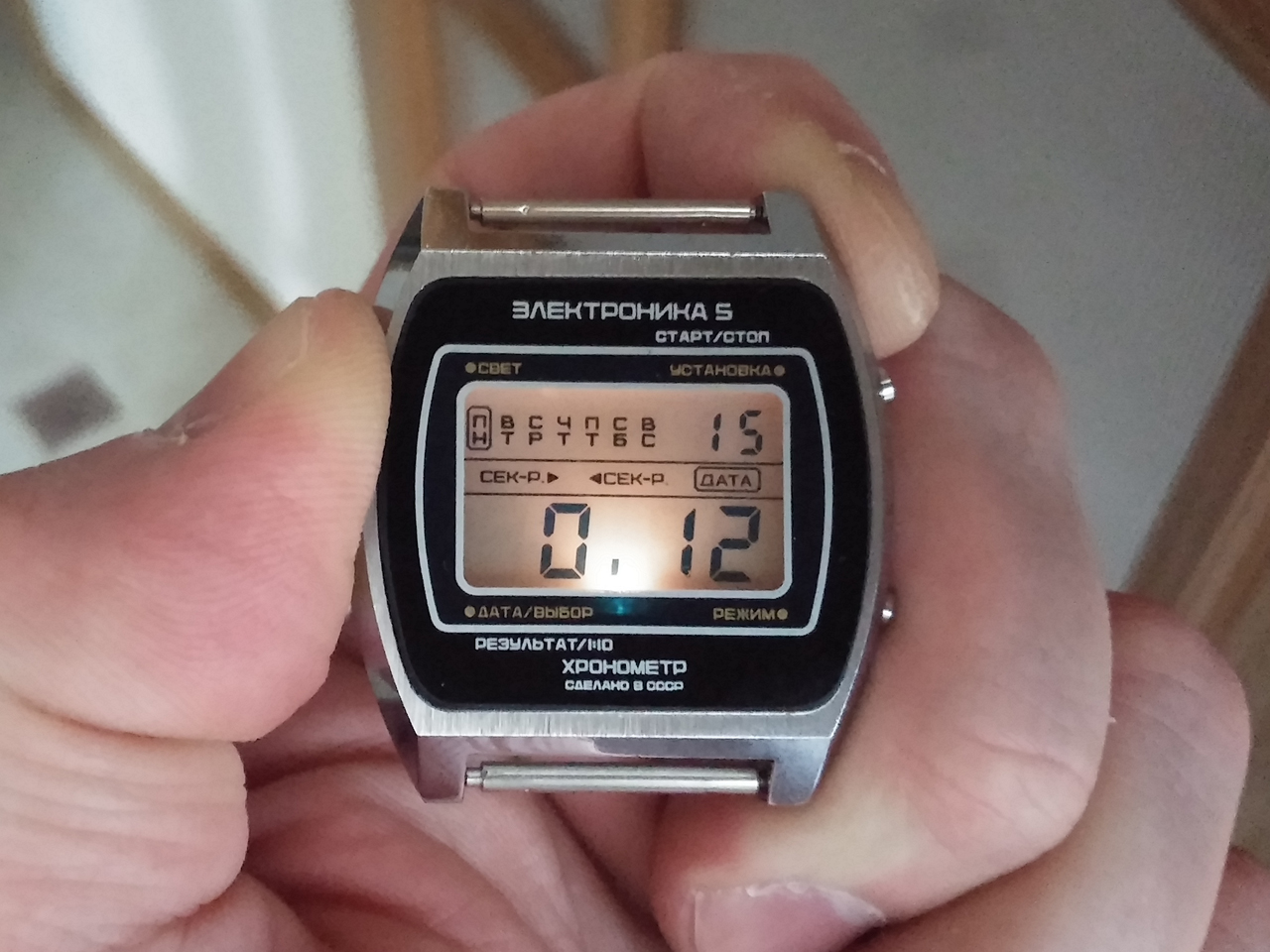

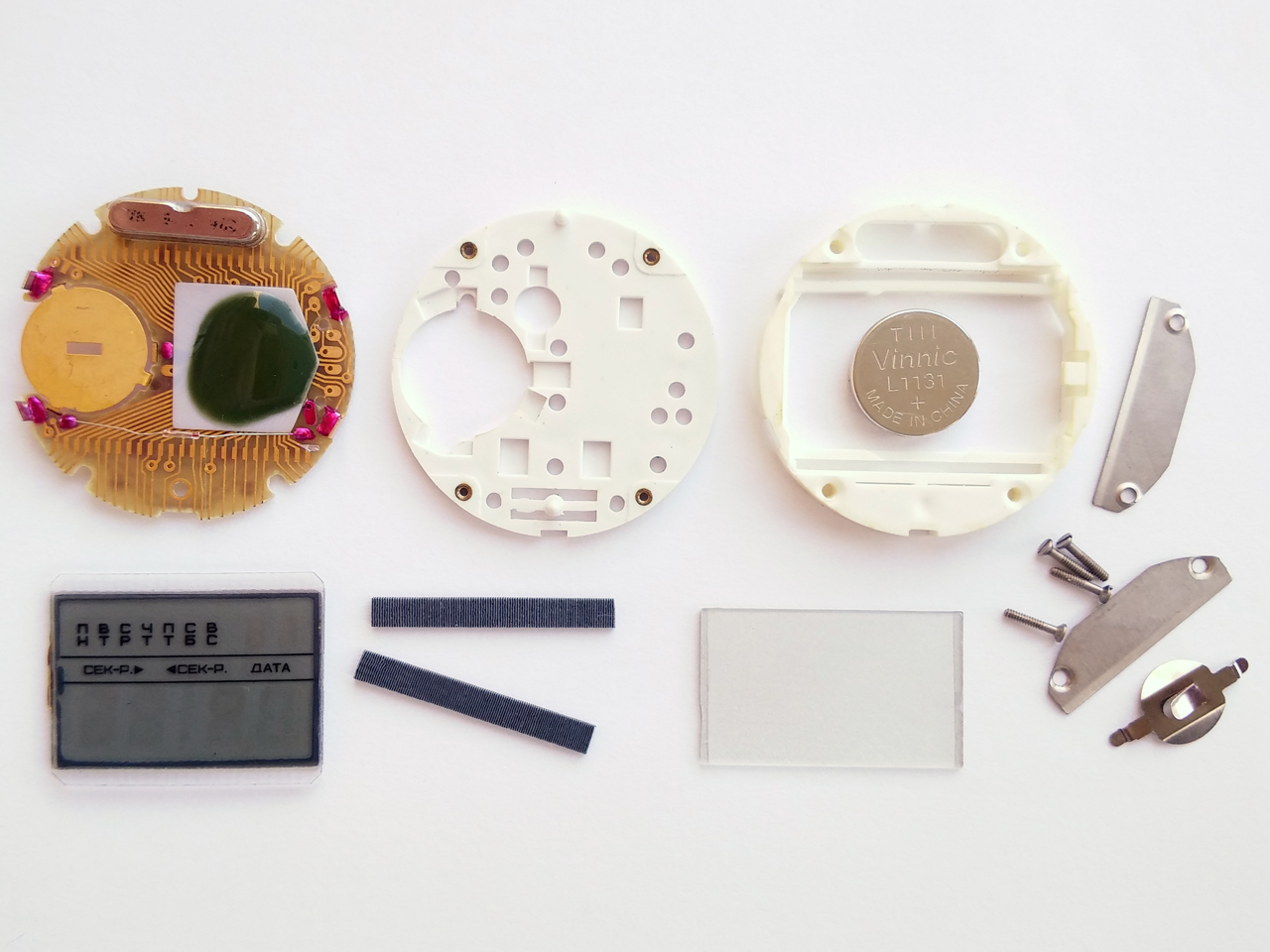

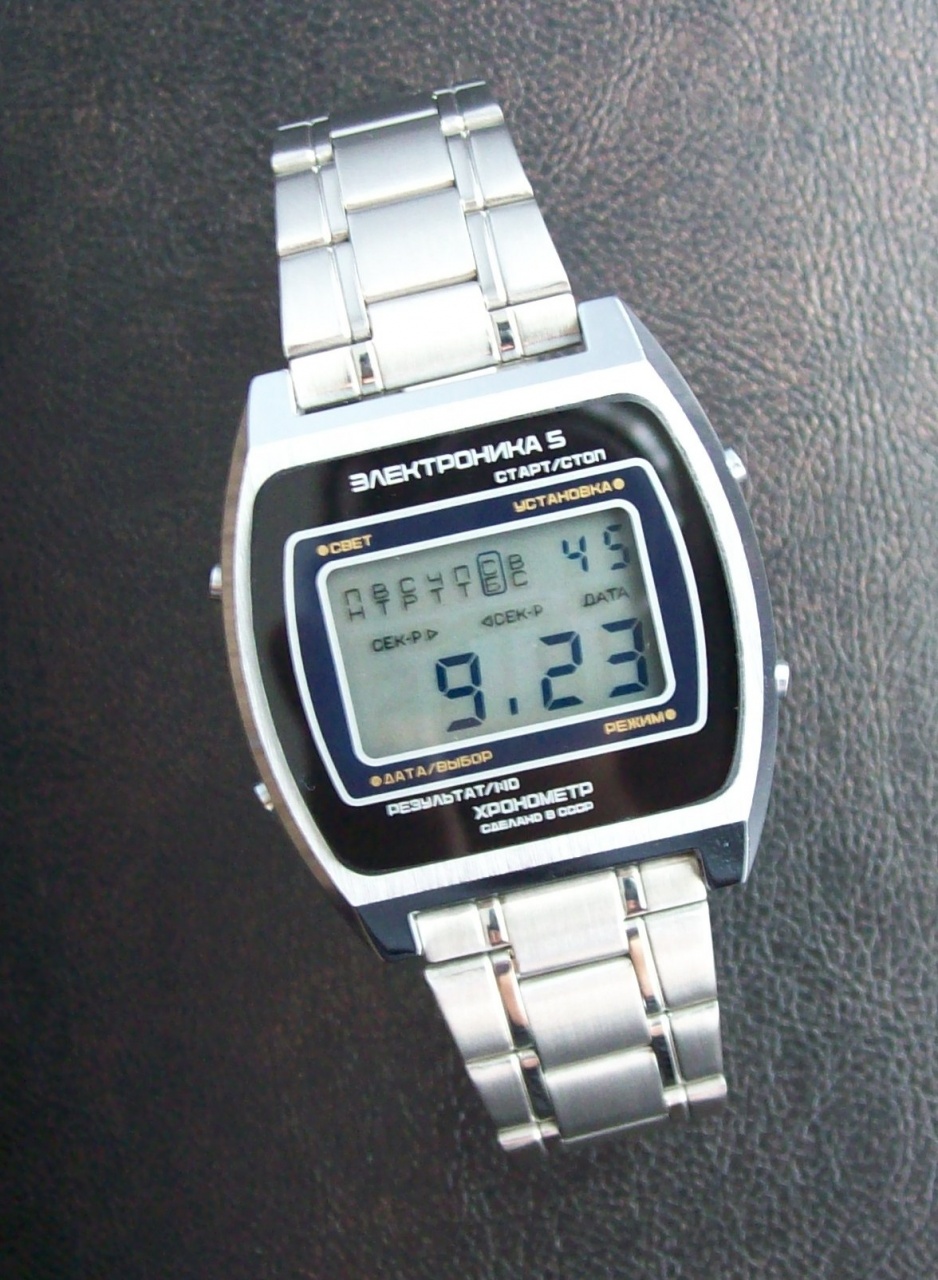

Наконец то Хронометр в коллекции. Небольшой фотоотчёт.
Вложение 1294243 Вложение 1294244 Вложение 1294245 Вложение 1294246 Вложение 1294247
Вложение 1294248 Вложение 1294249 Вложение 1294250 Вложение 1294251 Вложение 1294252
Вложение 1294253 Вложение 1294254 Вложение 1294255 Вложение 1294256 Вложение 1294257

Господа, а у кого в запасе есть лишние подложки под дисплей - нужны обе - отражатель и рассеиватель.

Сегодня у меня произошёл странный случай. Меняю в одной из своих 207 батарейку, начинаю выставлять время - левая нижняя кнопка залипла. Проверяю модуль - вход этой кнопки практически накоротко (сотни ом) пробило на общий. Бывало у кого-то такое? После замены батарейки часы работали нормально, произошло это именно после длинного нажатия на кнопку. Пришлось менять плату, а другая плата в свою очередь оказалась глючной - при выборе режима "дата" гаснет или начинает мигать половина цифр на дисплее. Это что может быть?

Я думаю - это эффекты коммутаций - ток поступает скачком - вот и пробивает. Вполне нормальное явление для всей электроники - сдохнуть при включении, переключении.

Хотел поменять окончательно плату в этой 207. У меня валялись две платы от полностью рабочих часов, у которых только были разбиты дисплеи. Так вот, на одной плате два кнопочных входа из трёх коротят жёстко на плюс, у другой с кнопками нормально, но слабая индикация и потребление 60..70 мкА. Как такое могло быть, если платы просто лежали в коробке и не использовались?

Подскажите,в 207 модуль запускается после установки батарейки? собрал с двух одну . поставил батарейку -не заводится.

Запускается сразу, а вот дисплей может не включить - надо нажать все три кнопки сразу.

а минусовый контакт(треугольник)не может коротить в местах пайки на плюс?как то очень близко пайка к боку батарейки находится...

Не попадалось. И проверяется это нажатием на кнопку "свет".

Проверил,подпаял минусовой контакт-заработало! Появляется 1.01-через 3-5 сек тухнет.Могут появится другие цыфры-тоже на несколько сек и потухнуть,или сброс (черточки) могут в мерцающем режиме.... отсчета секунд не видел. это на кварц похоже?менять или сразу в ведро?

Похоже на кварц. Для начала поменять его, не поможет - скорее всего микросхема.

внесу свои пять копеек:

заменил кварц и-помогло!.Но цифрах (по определенным углом)просматриваются не вклюенные сегменты,и сами цифры горят не очень ярко.грешу на не новую батарейку(нет в наличии) Или заменить резинки,протереть контакты на жки?
вроде и все кнопки тоже работают.Да ,и работает не долго.,затухает...батарейки
замерил-1.22в,и вторая 1.32в

30354 (207) после многолетней спячки снова в строю!

Удивительно, что при 1.32 В они вообще запустились, у меня некоторые экземпляры при 1.40 не хотят запускаться на холодную.

Так я новую так и не купил-на какой то из старых и работают! Даже при включении подсветки ни затухают.

Стеклышко бы поменять. У себя обнаружил просто кучу таких стекол...Причем разных... Даже черно-белые есть, двуцветные. Как-то не везло мне на 207, а затем наотдавали сразу штуки 4, где-то и стеклами разжился, не упомню. Дисплей ищу испанский и светоотражатель с рассеивателем.

как они выглядят?

Дисплей - с испанскими буквами, Отражатель - кусок фольги по сути, размером с дисплей, рассеиватель - кусок пластика, мутного, размером с дисплей

Я сам отражатель делал. Кусочек подходящий по фактуре плёнки покрыл из балончика серебристой эмалью и вырезал по размеру. На первое время вполне сойдёт.

Есть у меня, отложил. При случае вышлю.

А рабочей платы от них не найдётся?

Вот что происходит с моей платой:
[media]https://www.youtube.com/watch?v=mp7acO254Tw[/media]
Три из шести разрядов не высвечиваются, пока не нажмёшь какую-либо кнопку. Секундомер считает то вперёд, то назад, хотя с нуля должен считать только вперёд. В режиме секундомера эти три разряда мигают или мерцают. Дата не отображается... Кому-нибудь такое попадалось?

У кого-нибудь есть новый корпус от них?

http://german242.borda.ru/?1-12-0-00...0-0-1454383792 - продают еще

увы, продавец пишет уже все продано.

Разбирая коробку, с настольными электрическими Элями, на дне обнаружил интересный пакетик :eek:.
Не знаю, на какой год данная цена, но кнопки ещё пузатые. Крышка странной обработки, грубая направленная шагрень с намёком на поверхностную шлифовку.:D

Полностью ЧЁРНОЕ стекло с таким оформлением??? Раньше я видел только синие и коричневые.

В мастерские поставлялись черные стекла.

В мастерскую разные поставлялись (только у меня штук 5 видов)...

У нас поставлялся в з/ч только один вид масок, да и они лежали без дела...:)
http://images.vfl.ru/ii/1462618811/2...12573444_m.jpg
