Замена микросхемы в кварцевых часах


Хочу заменить микросхему в настенных часах Янтарь. Там стоит паук на 6 ножек без маркировки. Я нашел что туда ставились микросхемы 512пс7 или 512пс13 но к сожалению не могу их найти. Может кто подскажет зарубежные аналоги, думаю их легче будет найти.

Это "спец.микросхема", выпускалась под определенную продукцию, в данном случае для часов.
Datasheet для неё отсутствует, аналог подобрать просто невозможно.
(тоже интересовался этим вопросом)

Ну я бы так категорично говорил. После моих посков я нашел иностранные замены У 512ПС7 аналог KS5206 или KS5113 или Н1344, а у 512ПС13 - e1444 или 61444. На KS5206 и Н1344 даже нашол даташит. Миктосхема действительно аналогична. Но столкнулся с проблемой что это старые микросхемы, которые не выпускаются. Логично предложить что существуют современные замены. Проблема какрас узнать имена етих замен.
Выбрасывать часы жаль поскольку сам механизм у них намного лучше чем у современных китайских замен, а там кляксы стоят, не перепаяєшь. Узнал что автомобильные часы имеют ту самую микросхему. У меня же Янтарь 59206 механизм.

Значит я вас не понял. Подумал, что вы про эл.механический Янтарь.
В кварцах еще устанавливали УТП-Т45 (обычная 16 ног) В японских - F81282 (обычная 8 ног). Но это не аналоги, просто другие эл.блоки.
Микросхемами для кварца, я не интересовался, не было нужды.
Если что интересное найдете, поделитесь информацией, думаю многим будет интересно.

Похожие, визуально, микросхемы (номиналы не указаны) и в старых, кварцевых наручных часах.
Мужские 3056 (в 3056А-8 ног), женские 1956. Наверно таких доноров, будет проще найти.

А Вы уверенны, что дело в микросхеме?

Думаю да. Во включенном состоянии секундная стрелка подергивется, но не ходит. Заменил кварц, не помогло. Шестреню шагового двигателя не закусывает. Думаю микросхема выдает некоректный импульс и поетому проворачивает мотор только на пол оборота. Для конкретной проверки надо нести к электронщикам с осцыллографом, я до этого не дошел.

Самое простое - подключить заведомо исправный эл.блок, пусть даже и от китайского будильника.
Если часы пойдут, дело в электронике. Хотя чаще, это симптомы механики. (не считая проблем с шаговым двигателем)

Я неправильно высловился. Я взял сам эл.блок с шаговым двигателем и проверял без механики. Мотор прокручивается только на полону как и с механизмом в зборе, так и сам мотор без нагрузки.

А не проще поменять сам механизм, целиком, и дешевле будет.

Это частая неисправность шаг.двигателя для Янтаря. Эл.блоки намного надежней. Поэтому я и предлагал проверить с тестовым эл.блоком.
У вас стрелочный мультиметр (тестер) есть?

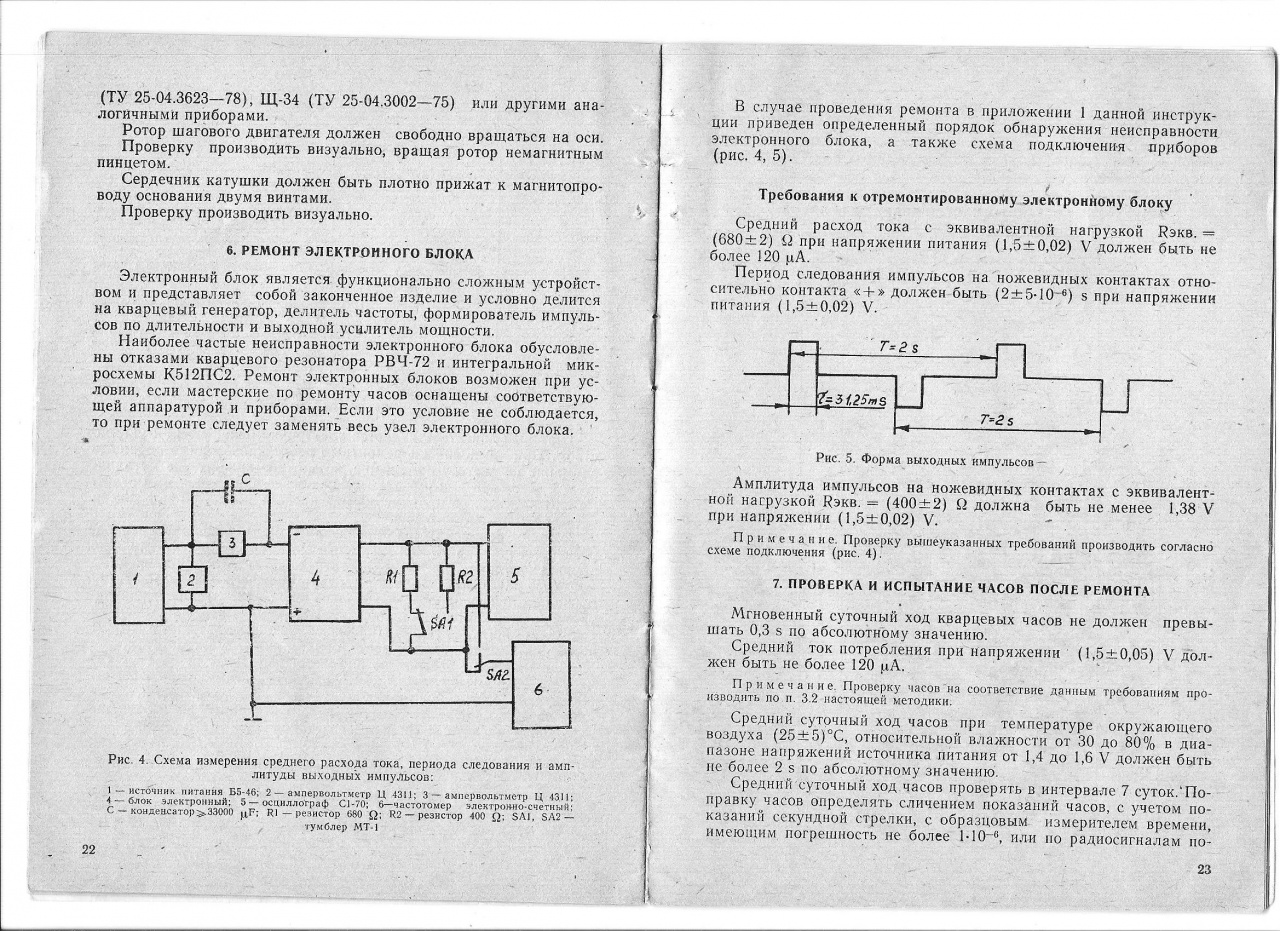

Может информация поможет.Вложение 25252

Есть.

Катушка с виду нормальная, звонится. Сколько должна иметь сопротивления незнаю. Да и тестером так просто кз не заметишь. Сама шестерня с магнитом ходит свободно и не закусывает. Правда я мотор не разбирал. На замену подставить другого двигателя нет. Надо поискать от китайцев чтото.
Если есть какие хитрости с ремонтом двигателя, подскажите.

Спасибо. Не могли б аналогично сфотографировать мне Приложение 1 с порядком обнаружения неиспрпавности электронного блока?

Как минимум, часы и ротор шагового двигателя надо отмыть от грязи, скопившей за года.
http://s44.radikal.ru/i105/0911/56/ca750c4a2c1et.jpg

дабы не плодить тем спрошу здесь.
имеются часы касио с механизмом от миёты, при замене батарейки повредил
катушку. Часы встали.
1.можно ли поменять эту катушку или же весь механизм в сборе?
2.сколько примерно это будет стоит может дешевле купить новые часы?

Вы напишите какой именно механизм в Ваших часах.

вот такие http://www.clockshop.ru/showmodel.ph...d=421&mid=1766

Можно заменить шаговый, можно заменить механизм. Цены разные-Россия большая.

ну хотя бы примерно, часы покупались за 800 руб

У меня 350-450 рублей. Заходите.

ну эт еще нормально, может у нас подешевле буит (поближе к МСК)
