Электроника 5 Литий, нужна помощь


Всем привет. Стал обладателем такой вот Электроники. Внутри батарейка МЛ2325 1.89 (квартал или месяц/год производства???). Подскажите, какой аналог батарейки подойдет сюда??? Сколько вольт, 1,5 или больше??? Спасибо.
http://f6.s.qip.ru/qYwKGVar.jpg
http://f5.s.qip.ru/qYwKGVas.jpg

2325, но трудно найти или 2025

только батарейка 2025,и 3 вольт,,,возможно и 2032 подойдет,,

terry82,
ставьте CR2025, с CR2032 не экспериментируйте. Да, часы, скорее всего, сразу не запустятся. После установки батарейки замыкайте две точки на плате (фото ниже, точки выделены красным) до тех пор, пока часы не запустятся.

Вложение 810721

не подойдет по толщине.

Завтра пойду искать. Надеюсь, что в нашем колхозе есть такие)))

замкните на пару секунд и посмотрите что происходит на ЖКИ, ненужные сегменты должны плавно погаснуть оставив 1,01

Потом расскажу, что вышло. Спасибо за подсказки.

Батарейку приобрел, вставил. Результата нет. Контакты замыкал, было просветление в виде едва заметных цифер. Вот и все.

менять кварц

terry82,
в таком случае Вашим часам требуется полная профилактика: разборка, чистка платы, возможно, пропайка элементов. И да, согласен с ivanovzaz, кварц лучше заменить. И заменить лучше всего на камертонный, 6Х2 или 3Х8 мм. +-20 ррм вполне достаточно.

Однако, это вовсе не означает, что после проведения всех этих работ часы запустятся. Если неисправна м/с часов, помочь сможет только замена платы.

Друзья, если у кого есть желание возиться с часами, то готов подарить. Если интересны кому

Мне интересны :)

прошу прощения, но чуть ранее один из форумчан обратился в личку. часы отправятся к новому владельцу. надеюсь, что он их оживит;)

Вот как-то так... Завелись, в итоге, понаблюдаю. Вчера занялся пациентом, сегодня закончил.

Очень хорошо, что часы заработали!!! Желаю успехов в дальнейших проектах.

Приобрел аппарат:)

http://forum.watch.ru/attachment.php...1&d=1419671780

Поздравлямс:)
классный аппарат
мне индикация (прорисовка сегментов) у литиев нравится
тонко ровно строго:D
монументальная вестччч:rolleyes:

Из-за чего может быть высокое потребление энергии? Батарейку за 1 месяц схавали.

Вскрытие показало, что одна из дорожек на плате, отходящих от индикатора - оторвалась частично и скорее всего коротила на соседние. Это может быть причиной?

Danimur,
Может. Но лучше всё же измерить потребляемый часами ток. Он должен быть в пределах 3-5 мкА.

А в каком именно месте мерять?

Danimur,
нужно разорвать цепь батарейки, и в разрыв вставить щупы прибора. Это лучше сделать, заизолировав верхнюю часть (+) батарейки от прижимной пластины, например, изолентой или скотчем. Под изоленту или скотч нужно подобрать и вставить какой-то металлический отвод (например, отрезок провода), сделав таким образом вывод + батарейки. При этом он не должен касаться прижимной пластины. Щупы лучше использовать с крокодилами.
Далее, собираете всё это хозяйство, т.е. кладёте батарейку на своё место, прикручиваете пластину, ещё раз убеждаетесь, что контакта между + батареи и прижимной пластиной нет, вешаете щупы, один на вывод + батарейки, второй на прижимную пластину. Запускаете часы и смотрите потребляемый ток.

Спасибо огромное! Будем заниматься

Danimur,
удачи. ;)

Сборка Электроники 29360 (206Б) Литий


Наконец прибыли все комплектующие и приступил к сборке Электроники 29360. Отдельное БЛАГОДАРЮ Олегу (Slepoy) за два предоставленных модуля.
И хотя модули были в достойнейшем состоянии, что-бы часы служили ещё лет 20, из двух решил собрать идеальнейший.

1. Мою спиртом плату Электроники 29360 от остатков заводского флюся, фото 1.
2. Что есть в наличии: новые проводники, новые болтики, черный кусочек полиэтилена - защита от солнца, и остальные запчасти, фото 2.
3. Собираю модуль, фото 3,4,5,6. Из-за отсутствия батарейки CR2325, купил CR2320, цена однако, почти 2 доллара. После установки батарейки делаем "сброс" модуля - замыкаем пинцетом две точки, см. фото 6.
4. Корпус, который долго ждал свой модуль. Фото 7,8.
5. Ну и вот, что получилось, фото 9, 10.

http://s019.radikal.ru/i629/1506/7a/427cdd4a0fbbt.jpg http://s017.radikal.ru/i412/1506/2d/32b045c36e8ft.jpg http://s020.radikal.ru/i708/1506/9e/c97e804a99c2t.jpg http://s020.radikal.ru/i705/1506/eb/3ac5fa018c07t.jpg http://s010.radikal.ru/i311/1506/e7/c45600b4c7d7t.jpg
http://s020.radikal.ru/i706/1506/85/8b69c3070a42t.jpg http://s017.radikal.ru/i421/1506/d0/4bbd87d8a783t.jpg http://s013.radikal.ru/i325/1506/51/d04e1499d8ect.jpg http://s020.radikal.ru/i703/1506/ed/1288fe51dd0ft.jpg http://s019.radikal.ru/i629/1506/d2/3d7d5367e76bt.jpg

Я обычно ставлю 2025, никаких проблем. У нас 23 батарейки порядка 5 $.

Здравствуйте Товарищи! Пытался "заколхозить" электронику 5 "Литий", там не хватало детали, соединяющей минус питания со схемой. Прилагаю фото что и как я соединил. И фото, что высвечивается на экране. Подскажите пожалуйста что не так?)

Электроника 5 Литий

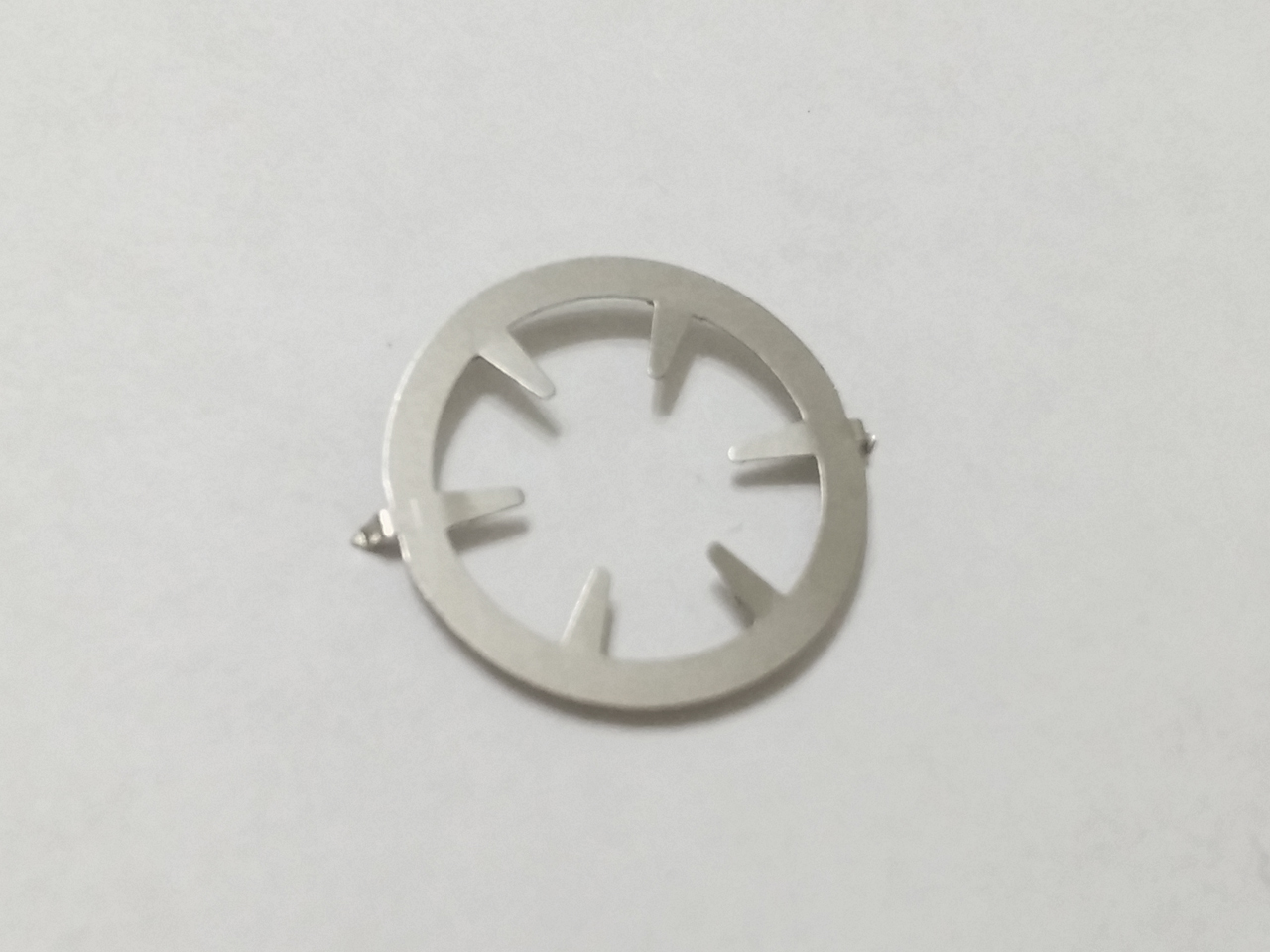

Оригинальная пластинка под батарейку выглядит, см. фото ниже. Ничего изолировать не нужно. После установки батарейки необходимо сделать сброс модуля (Кнопки 1,2,3 вместе).
Вложение 1134142

Дисплей не от той модели стоит, у этой модели свой дисплей. Тут была тема по 29366, там у кого-то дисплеи были.

Эх, печаль.

Здесь дисплей должен быть похожим на 53ю, но другой и по размерам и по разводке.

Эх, понятно. Буду думать, стоит ли игра свеч. Я не спец в ремонте часов(

Мне бы ваш корпусочек.

А я кажется попал на развод. Хотел электронику литий, на авито наше объявление
https://www.*********/kiselevsk/chas...ka_5_750226047
Продавец наложенным отказался, я подумал 250 рублей не страшно потерять, и перевел, причем продавец хотел на номер телефона, я настоял на перевод по карте. Обещали вчера отправить и все, на сообщения не отвечают, лот с продажи не снимают.
Будьте внимательны!

Покупать что-то на Авито можно только если есть возможность встретиться с продавцом. И ни какой предоплаты.

да да, "Ира из Киселёвска"..
вступал в переписку по поводу часов и как только увидел что оплата на телефон сразу заблокировал продавана
тем более номер мобильного принадлежит оператору связи Владимирской области... где Владимир и где Кисилевск

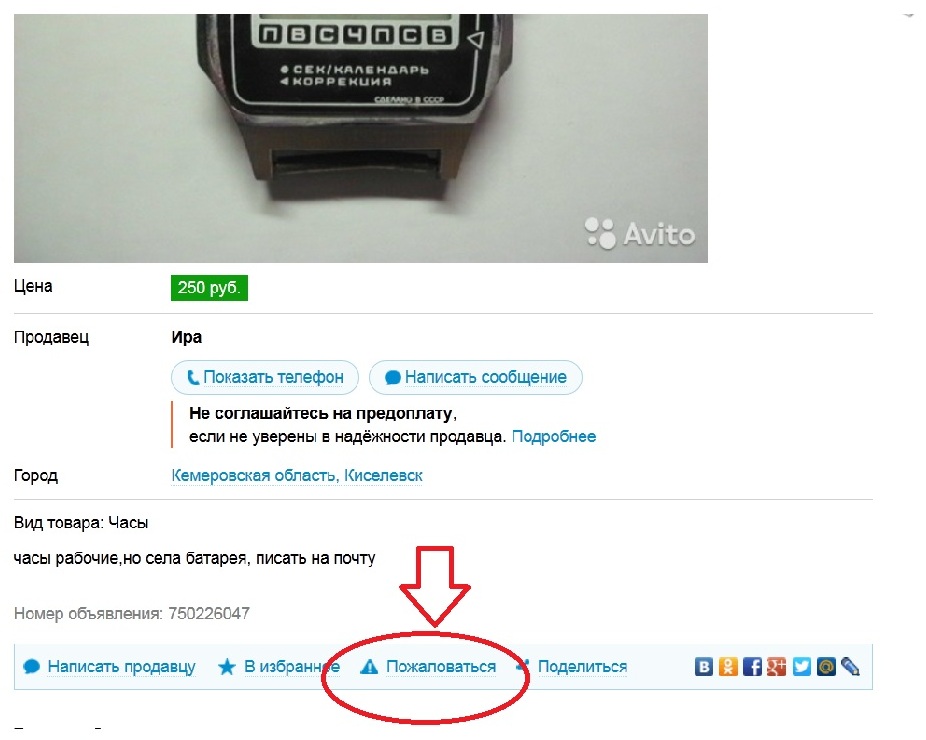

ещё бы следовало зайти в объявление, нажать кнопочку (см. рисунок) и обрисовать ситуацию, пусть блокируют демонов
Вложение 1345360

Написал администрации сайта через жалобу.
Давно не кидали, хорошо что 250 рублей всего, а больше и не стал бы платить. Номер карты соответствует имени продавца. Возможно карта украдена или оформлена на постороннее лицо.

на разных форумах видел темы где выкладывают номера карт, телефонов и имена мошейников..
может и нам пора?

Администрация этого сайта ни за что на самом деле не отвечает, так что смысла никакого нет, это не ибэй и не молоток.
