Мелодии ИМС серии УМС. Творческое наследие Электроники


Для меня тёмный лес, как называется та или иная мелодия в часах. Соорудив клубок из проводов, записал мелодии микросхем УМС на диктофон. ИМС производства Интеграл.
В зипе все мелодии в мп3.
Зип УМС Бонус - как звучит УМС с плохим контактом выводов кварца с макетной платой. :D
ПЗС - прерывистый звуковой сигнал пи-пи. В УМС7 ПЗС идёт без перерыва, в УМС7-02 - восемь пи-пи, далее повтор.В УМС7-06 - 12 раз. Повтор виден на гистограмме в виде более длительной паузы.

Нет данных по УМС7-09.
Длинную мелодию-попури УМС7-06 разбил на три мелодии- 1,2,3. Что за мелодии?
Что за мелодия такая УМС7-02 Сувениры ?
Что за мелодия УМС8-08 Люксембургский сад ? Гугл сообщает, что вроде как бы Джо Дассена. Но мне больше напоминает Джо Дассен -Бабье лето (L'ete indien)

Мне в наручных электрониках чаще всего попадались мелодии УМС7 и УМС7-04.
Слушайте, поправляйте, дополняйте.

Спасибо! Тоже хотел этим заняться (правда, без микрофона), даже плату протравил и распаял. Окончилось все тем, что я так и не купил УМС-ки :( Придумать бы какой-нибудь способ их быстрого перекодирования и воспроизведения с помощью микроконтроллера!

В первыом посте писал что попадалось

http://forum.watch.ru/showthread.php...22#post1908622

Поищи = Демис Русос Сувениры

Так вот тут года полтора как продаётся http://ay.by/lot/ums7-01-mikroshema-...506997925.html

как по мне, то не похоже

Вот и я думаю: какое отношение Демис Русос имеет к этой мелодии, если УМС7-02 полностью составлена из белорусских мелодий?

Вот хочу найти ЭЛЕКТРОНИКУ 5 (29367) с 8 мелодиями, как я понял искать нужно в часах 89-95, так как чип попадался в часах 89-95 годов

Должен идти по десять.

Не факт, что она существовала. Пока что с этим чипом известна только 52Б.

есть задумка вырезать с дарожками платы нестандартный музыкальный чип и подвесит к дорожкам других часов стандартной мелодии ( заранее удалить стандартный музыкальный чип), попробую проделать на электронике 29367

Надо убедиться, что между чипами нет прямых проволочных соединений с кристалла на кристалл. Да и разводка дорожек может отличаться даже на одной и той же модели.

Есть пару дохлых плат от часов, сейчас расматриваю - разводку

Вот это - да! http://yoursmileys.ru/msmile/pozitive/m1010.gif
Наконец-то нашёлся один неленивый человек с достаточно большой коллекцией УМСок!

Премного благодарен, коллега! Молодец, иначе не скажешь! http://yoursmileys.ru/msmile/pozitive/m1011.gif
(пошёл скачивать).

P.S. Вот если бы ещё без лишних искажений пьезопищика-микрофона то же сделать - как я с Монтаной делал! http://yoursmileys.ru/tsmile/emb/t1805.gif

Прямо с выхода УМСки, через 0,1 мкф - на линейный вход саундкарты.
Ну, и земли не забыть соединить.
Получится красивая, почти цифровая копия.

P.S.
Circuit bending?

Таки ошиблись. Ленивый, поэтому на диктофон, а не на звуковую карту:D:D. Сейчас в планах проверить все свои электроники на мелодии, которых нет в этом списке.

В чём глобальный смысл статьи?? Языками не владею с каждым годом всё больше:(

Таковых быть не должно, кроме ЧН-55.

Немного дополню информацию отсюда:

УМС8 ("Турецкий марш" "Вальс Грибоедова" Пи-пи) Электроника 5 (29367) в стандарте, 55 б в старой версии.52б

УМС8-01 ( "В лесу прифронтовом" "Землянка" "Эх, дороги") Электроника 5 (29367) упоминал пользаватель harris1969 и 55б упоминал пользаватель siealex, была раньше в 52б

УМС8-02 ("Зорька Венера""Крыжачок""Отчизна моя дорогая""Сувениры") попадалась мне в Электроника 5 (29367), также упоминал о 55б siealex

УМС8-03 ("Песенка Чебурашки""Песенка крокодила Гены") не встречал

УМС8-04 ("Калинка" "Песенка о Родине" "Подмосковные вечера") попадались мне в 55б и 52б, вроде как siealex упоминал их в Электроника 5 (29367)

УМС8-05 ("Свадебный марш" "У прекрасного голубого Дуная") - встретил в 55Б

УМС8-06 ( Попури из немецких песен) не встречал

УМС8-07 ("Одесские куранты" "Шаланды") не встречал

УМС8-08("Симфония №40""Люксембургский сад""Кармен""Лебединое озеро""Прощание славянки""Тишина кругом" "Бим-Бом""Гопак") встечал только в 52 б

УМС8-14 ("Елочка" "Спят усталые игрушки") не встречал

хорошая микросхемка в детстве делал шкатулочки жаль приблуды нету все послушать штук пять таких микрух валяется

opo1234, а есть какие-нибудь номера кроме перечисленных тут?

если умс 7 это тоже самое что и умс8 то нету хотя нада все коробки пересмотреть.

Существует еще полумифический УМС8-09, восемь коротких мелодий, отличающихся от 8-08.

Вместо "Люксембургского сада" в УМС8-08 Джо Дассен – Et si tu n'existais pas

Вопрос: а по маркировке платы часов можно определить какие там мелодии?

Платы для всех типов УМС одинаковые.

Официальные данные

http://часы-электроника.рф/uploads/base/umc.gif

Кстати, современные УМС, выпускаемые интеграловским холдингом имеют 17 разновидностей мелодий.

УМС8-09 в каких-либо документах попадалась?

Почему вы так решили? Это скан с какого-то журнала типа "Радио", точно то же самое и в первом посте этой темы выложено. А в оригинале там еще и статься есть "вокруг" этой таблицы :)
Загадочный чип-с. С кучей коротких мелодий...

Не было в часах «Электроника 5» по 8 мелодий. Как отметили уже выше - только на «Электронике 52Б», в начале 90-х.

От себя дополню, что этот список исчерпывающий. Чип шел на производство в «Камертон» по спецзаказу. Так как музыкальные часы были востребованы, то даже специальную серию делали, чтобы подчеркнуть «крутость». Они и стоили много дороже.

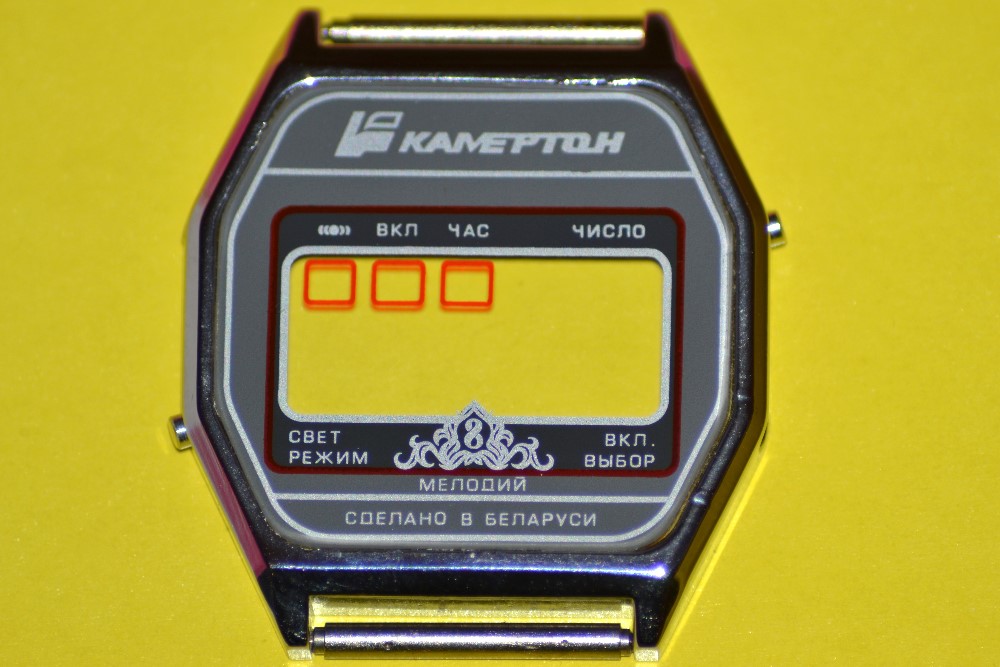

Вот каким то чудом у меня завалялся и не был распродан новенький корпус:

Вложение 1318941

Извиняюсь, не увидел в первом посте вложение. Есть у меня этот оригинал, написанный сотрудниками предприятия. Журнал «Радио» №10 за 1998 год. Если интересно, могу выложить.

Не было такой маркировки никогда. В заводских даташитах точно. Но я не исключаю, что энтузиасты на том же «Камертоне» не баловались программированием новых мелодий. Собственно, это и сейчас можно сделать в заводских условиях. Например, «запилить» в универсальный музыкальный синтезатор Lost Frequencies - Are You With Me. Вот удивления-то будет :D

А я бы например предпочёл чтоб моя 55я Metallica бы играла по утрам Nothing else matters или вообще слееров =)))))))

Мелодии ИМС серии УМС. Творческое наследие Электроники


УМС-7, 8 - это не программируемая микросхема. Набор мелодий там жёстко определён логикой. Производство одной пластины с сотней кристаллов этого синтезатора, требует, не берусь подсчитать сколько десятков с лишним операций, от фотолитографии до процесса измерения и разварки. Вдруг, все сто с лишним кристаллов на этой пластине окажутся бракованными и тогда резка пластины и последующая разварка и герметизация окажутся пустыми операциями.
Только вот ещё перед началом производства один инженер должен нарисовать схему, второй кучу плёнок фотошаблонов, нигде не ошибиться, третий технологию производства (литография, эпитаксия, диффузия и т.п.), и только потом, прошедшая всю гермозону пластина отправляется на измерения. Только и здесь, должен быть подготовлен станок с программой измерения, которую напишет ещё программист. И если вдруг, здесь всё заработает, пластина отправится на резку, а потом маленькие кристальчики с УМС будут наклеивать на текстолитовую плату или приваривать на металлическую рамку с жесткими выводами, разваривать золотой или алюминиевой проволокой, герметезировать, опять измерять, маркировать. На всех этих стадиях производства, всегда были отклонения и брак, и проходила не одна неделя (Это называется освоением производства), пока на выходе не была качественная продукция. Производство любой м/сх требует участия разных технологических производств (цехов), и никакая кучка (группа) энтузиастов не “запилит” в УМС свои мелодии. Опускаю здесь ещё один момент, что будет, когда руководство увидит эту теоретическую партию. Извините, это не на троих сообразить. Так, что все УМС, как и часы с мелодиями могут быть только см. листок из журнала Радио выше.

Ещё была в 55Б, исключительная редкость. Один раз видел на Аукро за 350 грн, не взял...

А это чё такое (из гугла):
http://lib.chipdip.ru/230/DOC000230627.jpg
И где-то валялся дома архив с мелодиями, там 8 мелодий, но не такие, как в 7-08/8-08.

Увидеть бы их, заводские даташиты... Когда на форуме з-да Транзистор задали вопрос про эти чипы, админ тоже выложил всю ту же статью из "Радио" :-)

Ниже Николай в общем довольно верно описал технологию производства, никто таким "баловаться" не будет. Но перед гипотетическими "энтузиастами" сначала бы встала еще более серьезная проблема: отсутствие микроэлектронного производства на их заводе :)

Да вот снова проблема в том, что это всего лишь листок из Радио, а не истина в последней инстанции. Видимо, у автора не было информации по этому чипу -- он его и не включил, и с тех пор эта таблица, за неимением чего-то другого, так и гуляет по Интернету. Между тем 09 набор мелодий был еще в советское время освоен, у меня микросхемы УМС7-09 выпуска мая 1991 года.

В 91-м эти мелодии были писком моды. Имея доступ ко всем этим микросхемам, на тот момент их было 10 или 12 вариантов с мелодиями я решил собрать на их базе квартирный звонок. Коллега по бригаде, инженер, по моей просьбе разработал для меня схему, было добавлено кажется ещё около четырёх-пяти микросхем серии 1533. Задача была такая, мелодии (при нажатии дверной кнопки) должны проигрываться по очереди. Когда в одной микросхеме они проиграют, на второй круг не идут, а происходит переключение на следующую УМС. Проблема была ещё и в питании. УМС питается от 3,3V, а серия 1533 от 5V. Звонок в конце концов заработал и многие из бригады его повторили, а моя макетка несколько лет так и висела над дверями пиликала, пока не переехал на другую квартиру.

Года полтора назад, решил сделать нечто подобное. УМС-ки всё ещё имеются в продаже у нас в Минске. Но с развитием электроники остановился вот на этой схеме (http://radiolaba.ru/microcotrollers/...ntrollere.html). Некоторые мелодии вписал УМС-овские, как ностальжи.

Писать такое в WAV это слишком жирно, можно выводить ШИМом, в коде это будет два байта на ноту.

Это самой собой :) Я полагаю, что все участники данного форума это понимают, хотя бы на базовом уровне.

Я имел ввиду именно заводской процесс. На производственных мощностях в минске готовы взяться за осуществление подобного. Нужен только чемодан денег.

К нам в мастерскую не поставлялись УМС вообще ни разу. Ёмкости всякие были (и есть), платы, резонаторы. Заводские этикетки и спецификации сохранились. Увы, среди этого добра нет документов на УМС.

УМС7-09 это же не «Электрониковская» маркировка. В «Электронике» УМС8 выпускали. 7-09 могли ставить на будильники какие-нибудь в Зеленограде, Саратове, Энгельсе...

А чья же? На этом чипе стоит знак Интеграла.

Вообще-то верно, интеграловская. Маркировку с чем-то спутал спросонья :)

УМС7 - 3-х вольтовые, УМС8 на 1.5 вольта.

Сам же себя процитирую. Выводы из этого делайте сами, могла ли 3-х вольтовая 7-09 стоять на наручных электронных часах :rolleyes:

На наручных не могла, а вот на Альфе - запросто.

А есть у кого-нибудь информация, какие мелодии в Электронике-77А? Понятно, что "как в Монтане", но как они называются?

Вопрос по этим микросхемам. Как они получают частоты, необходимые для генерации мелодий? Эти частоты, как известно, равны 440*2^(n/12), где n - целое положительное или отрицательное число. Вместо 440 может быть другое достаточно близкое число, это сути не меняет. Но тактовый генератор ведь там один, и он на 32768 Гц, соответственно частоты могут быть получены только делением 32768 на целые числа. Я пробовал получать нужные значения таким образом - при частотах порядка 1000 Гц отклонение от правильного значения может достигать 2.5%, что будет чётко слышно на слух. А ведь звучание там совершенно точное без всякой фальши. Есть ли где-нибудь принципиальная схема или какая-то ещё документация на эти чипы?

Можно в патентах покопаться в гугле по запросу типа casio music generator patent
