Редкий настенный пружинный "Маяк" с боем. Обзор, фото


Выпала мне честь перебирать пружинный балансовый Маяк с боем, которого я до этого не видел даже на картинках
Часы перебирал для нашего форумчанина

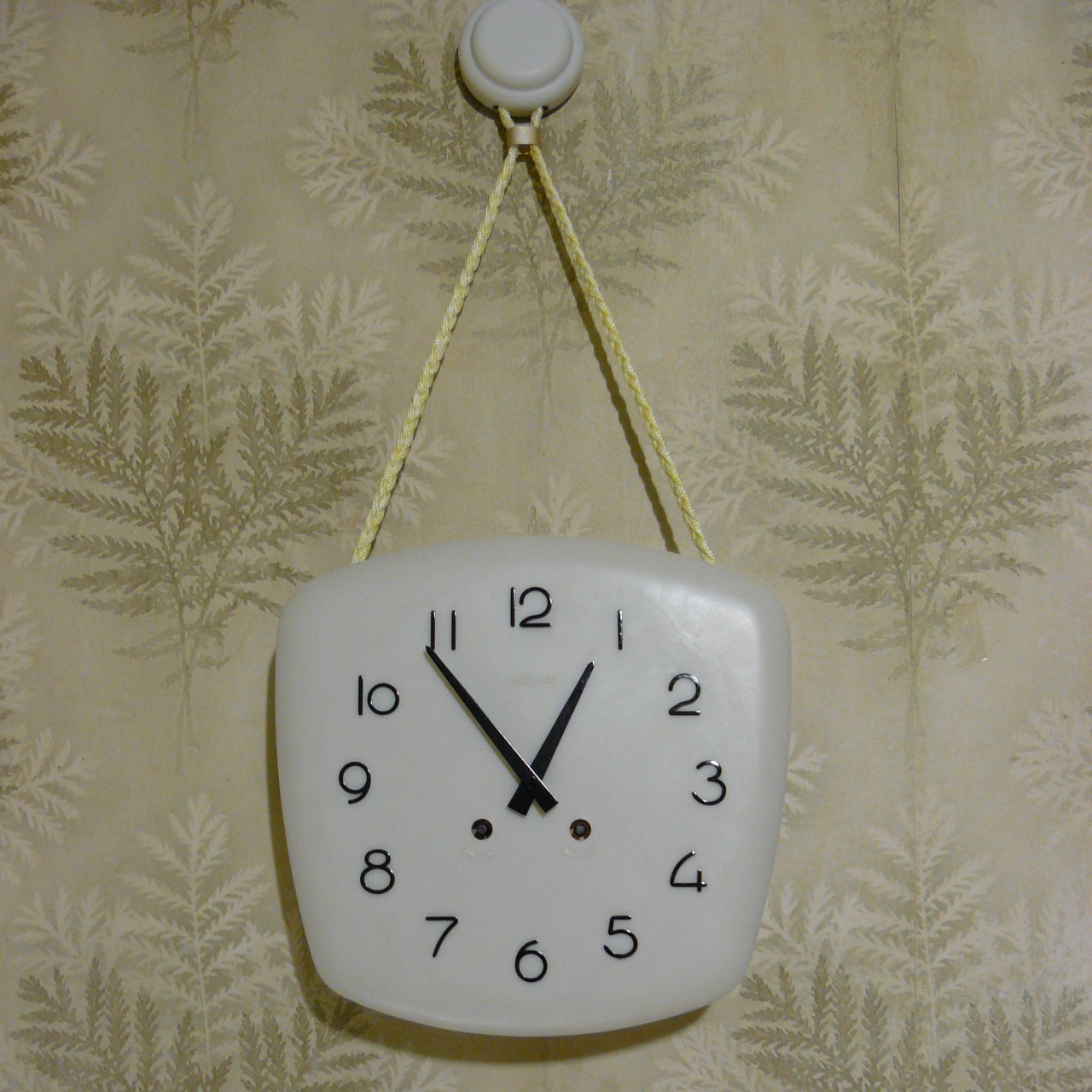

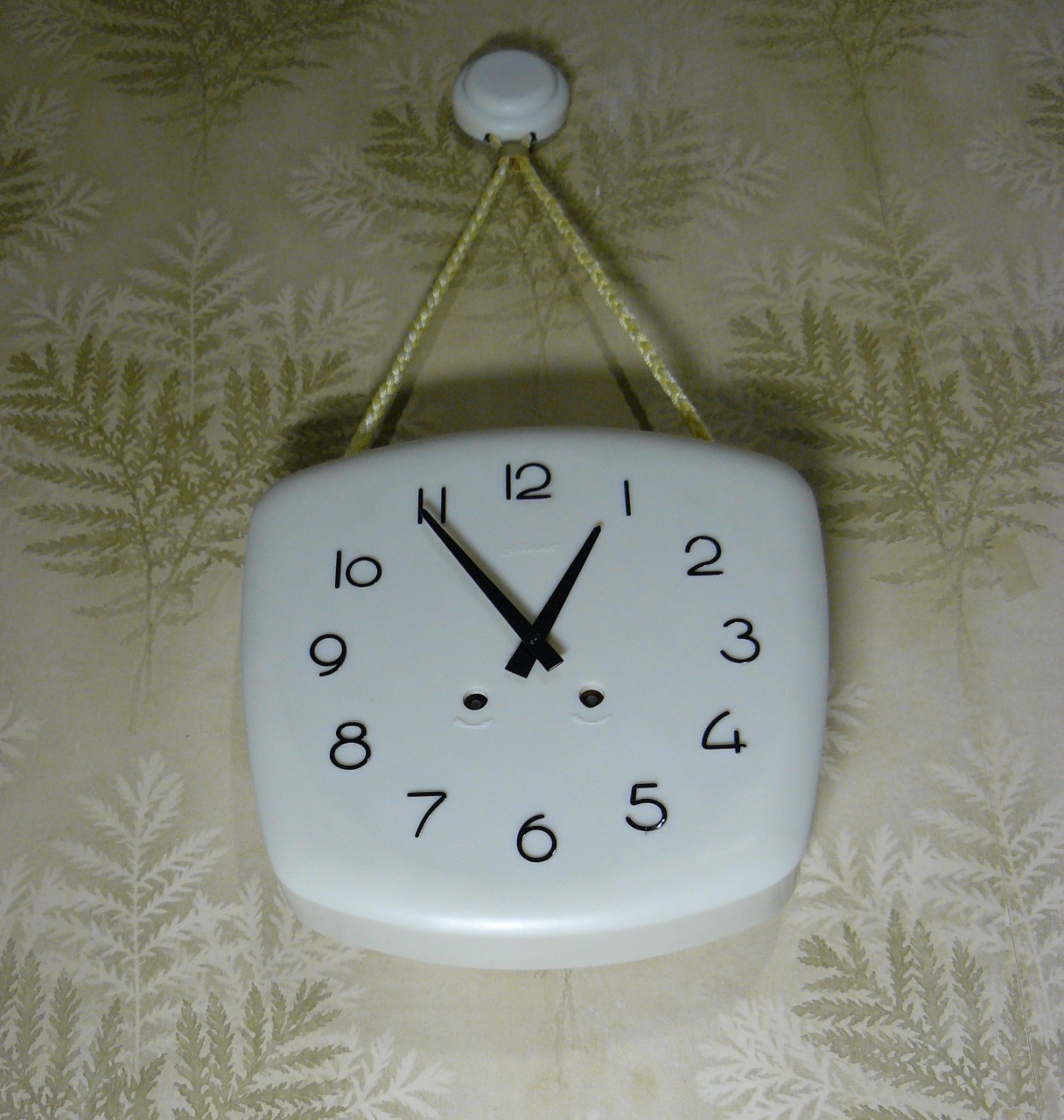

Дизайн часов эпохи 60-х, корпус висит на веревке
Жаль, не удалось сделать фото внешнего вида "до", часы как будто побывали в роли игрушки, цифры были наведены шариковой ручкой, стрелки покрашены фиолетовым лаком для ногтей, кисточкой с разводами:(
Изначально стрелки были покрыты покрытием под золото, но т.к. оно не сохранилось, решил покрасить их в черный цвет, так контрастнее
Корпус после отмокания в стиральном порошке стал снова чистым, кстати я не знаю, были ли цифры покрыты краской, или нет

Вложение 611549Вложение 611550Вложение 611551

Теперь самое интересное - механизм
Калибр СЧЗ 100125 своей двухуровневой конструкцией напоминает один мех Ленцкирха
Вложение 611553Вложение 611554Вложение 611555
Вложение 611561

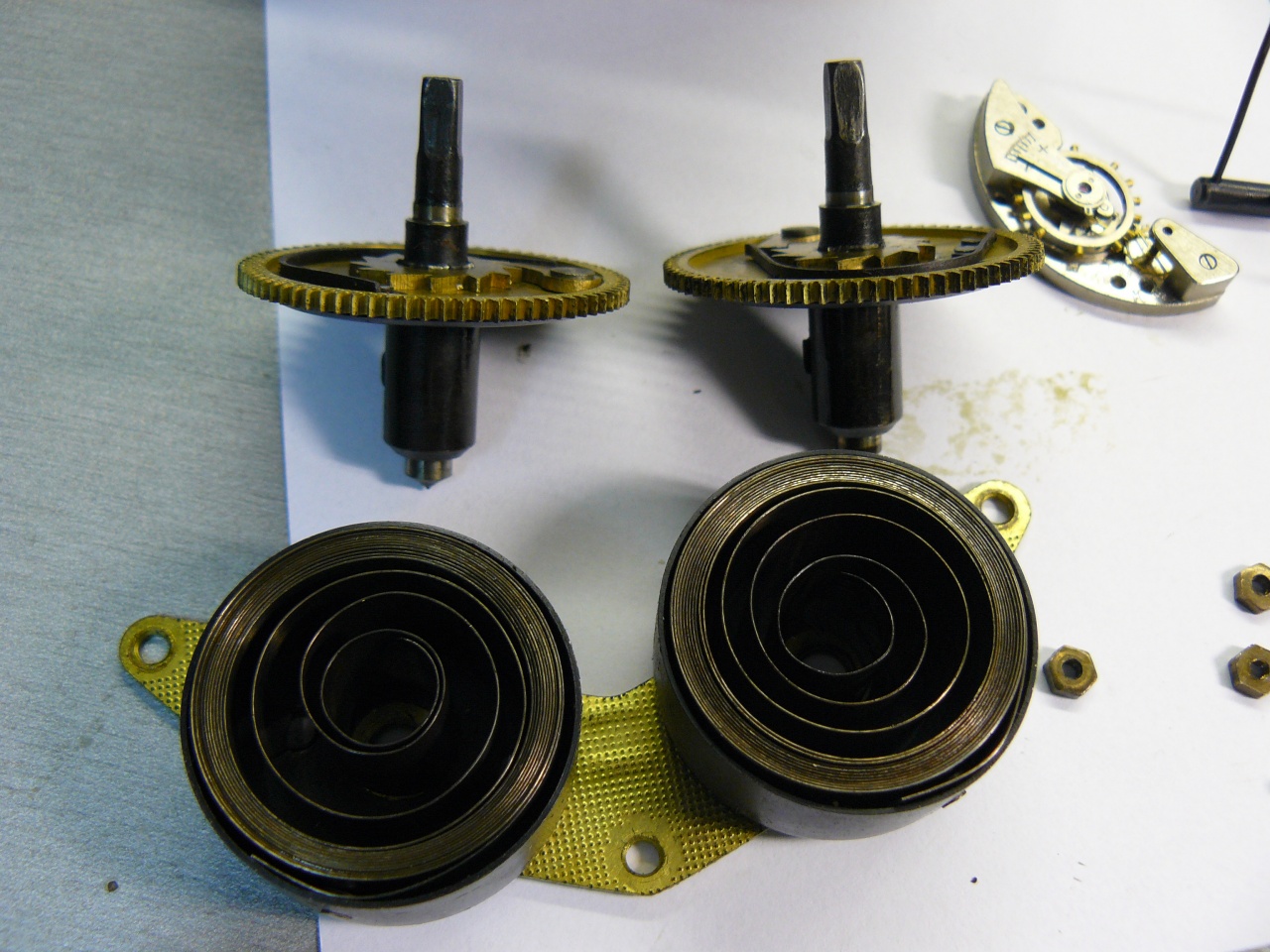

На первый взгляд кажется, что в механизме 2 барабана, но это не так, черные барабаны - неподвижные и прикреплены к мосту, в общем Маяк верен традиции неподвижно закрепленных пружин

Вложение 611562Вложение 611563

В механизме нашлось несколько изношенных цапф и отверстий

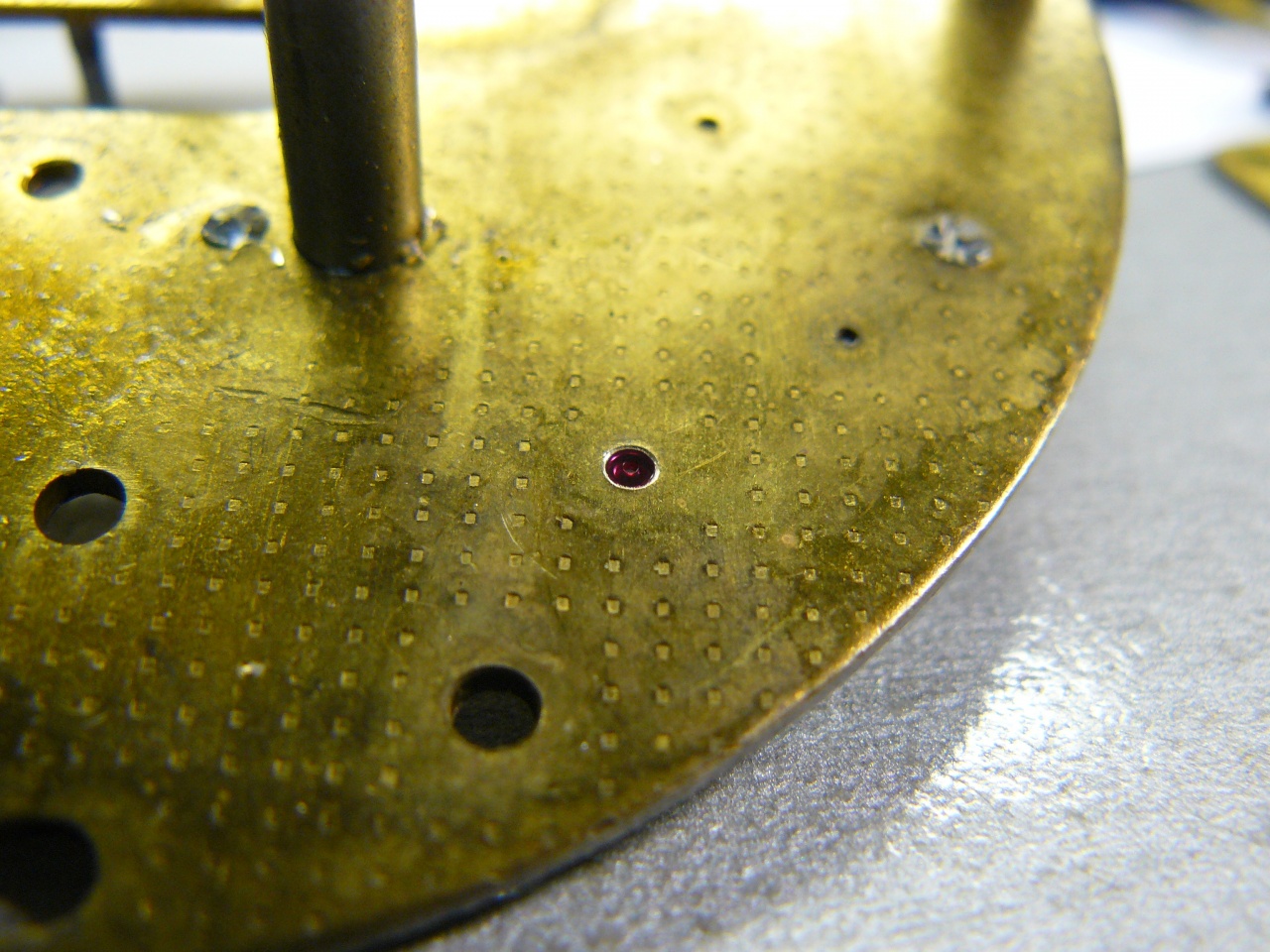

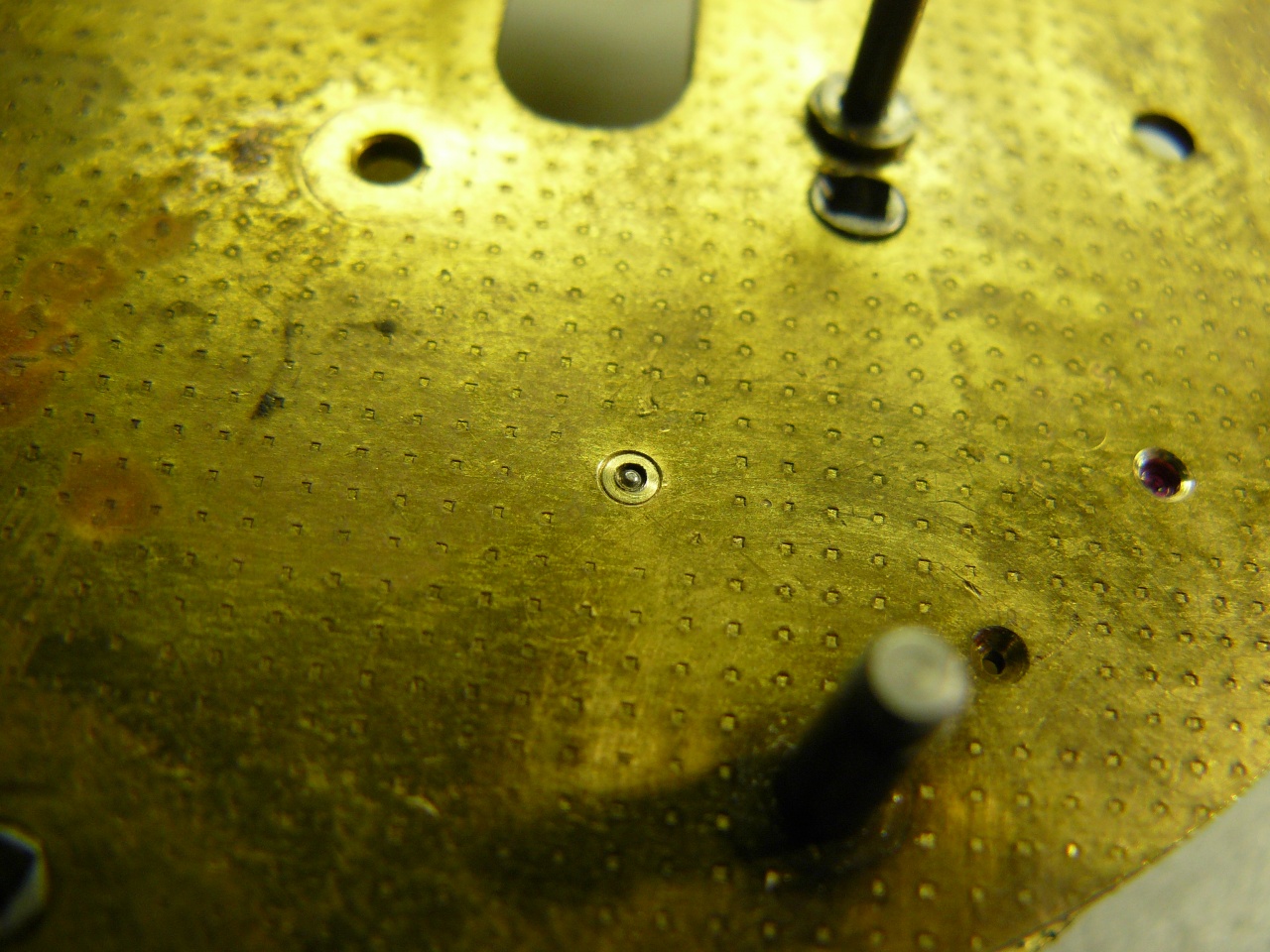

Цапфы секундного колеса и соответствующие им отверстия - слабое место всех Маяков, поэтому слабое место было решено превратить в сильное, поставив камни
Вложение 611564Вложение 611565Вложение 611566

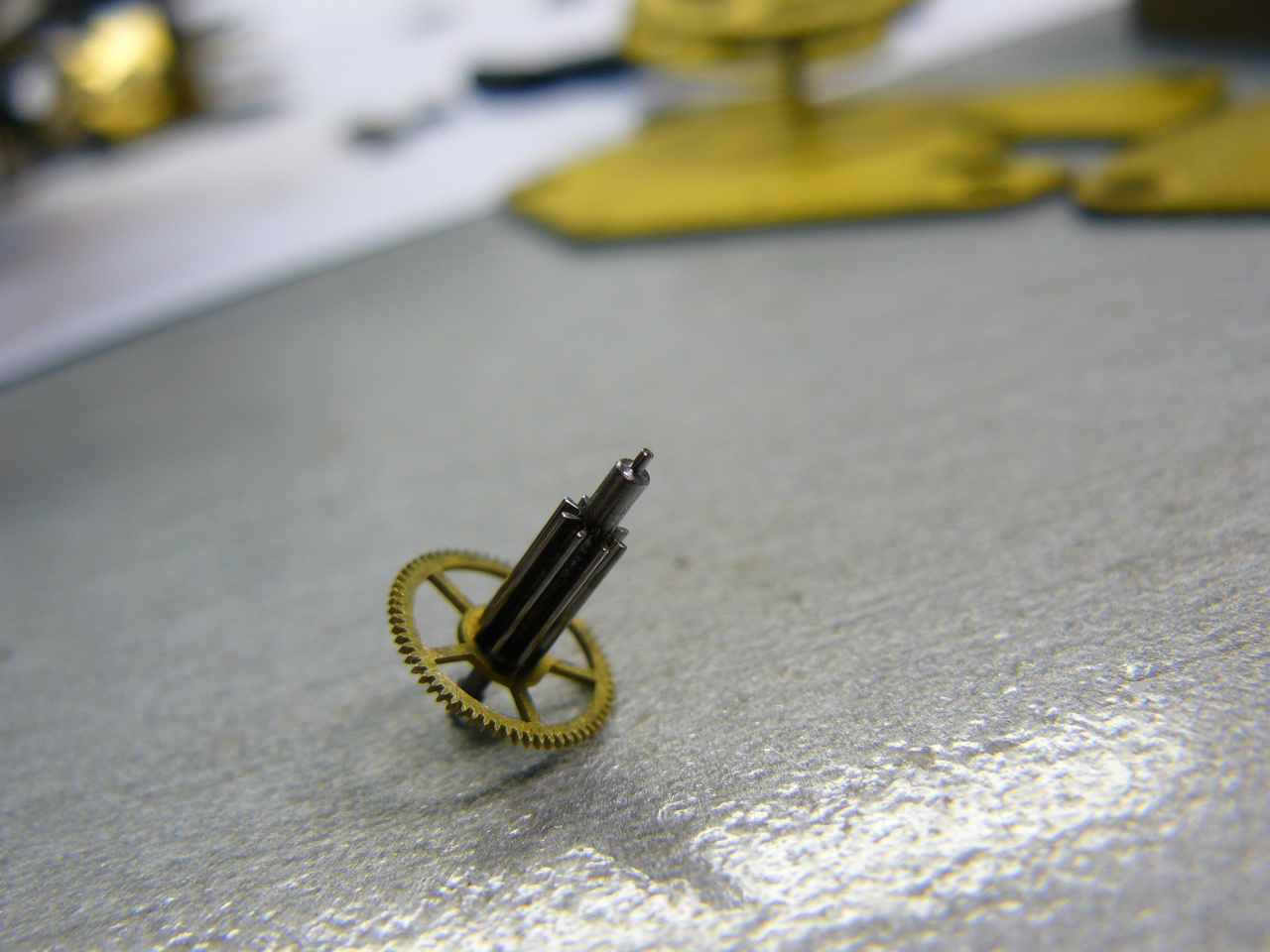

Цапфы колеса были обточены под диаметр отверстия в камне и укорочены
Вложение 611567Вложение 611568

Теперь вращается как по маслу :cool:
Вложение 611571

Ось ветряка на удивление тоже имела сильный износ цапф, поэтому она тоже была "пересажена" на камни
Вложение 611573

Также было установлено 3 футора под недельные колеса хода и боя и промежуточное колесо ангренажа
Вложение 611578Вложение 611579Вложение 611580Вложение 611581

------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН --------

Установка футора под промежуточное колесо:

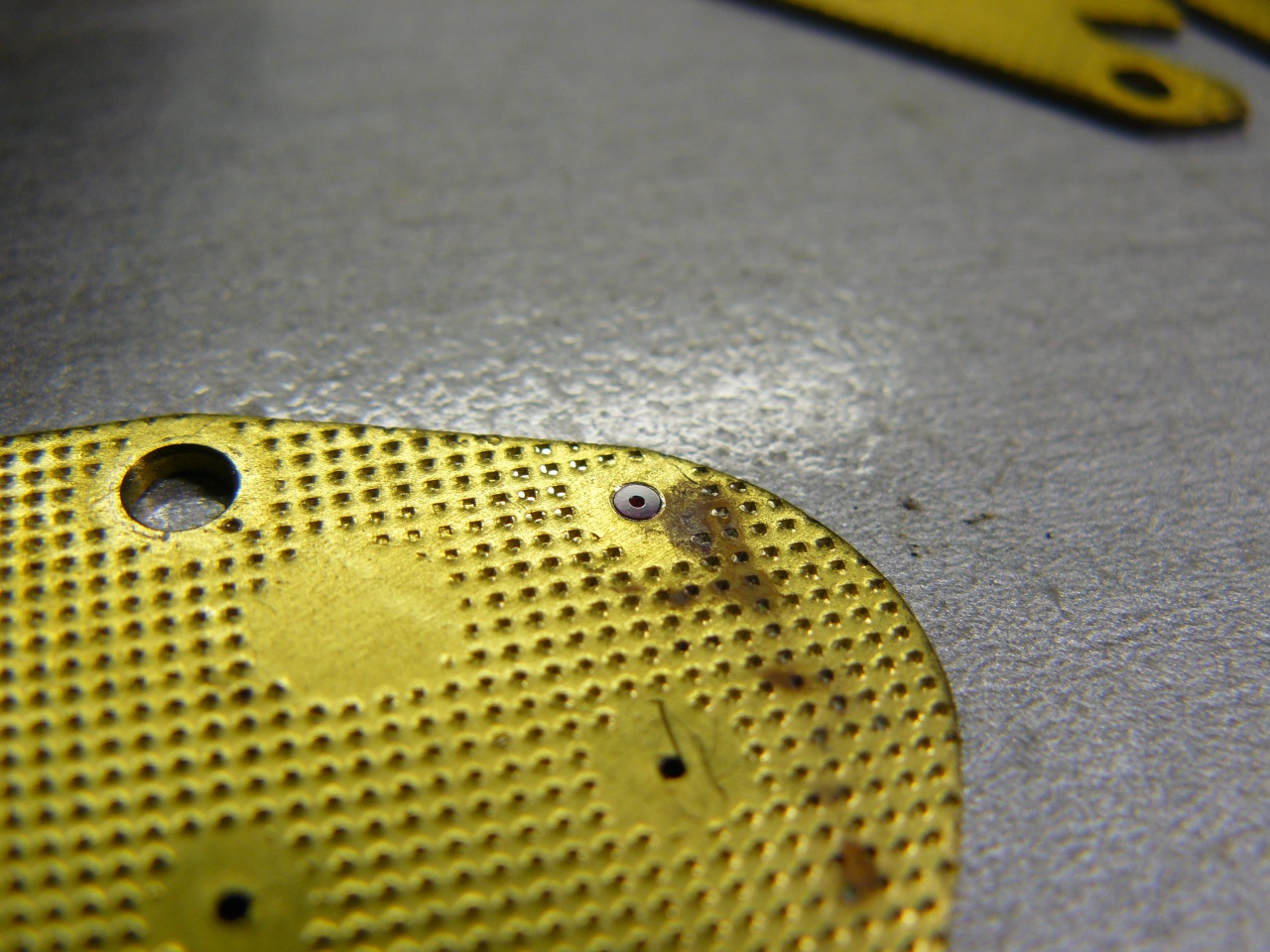

футор впрессован в платину, но диаметр отверстия несколько меньше диаметра цапфы:
Вложение 611584

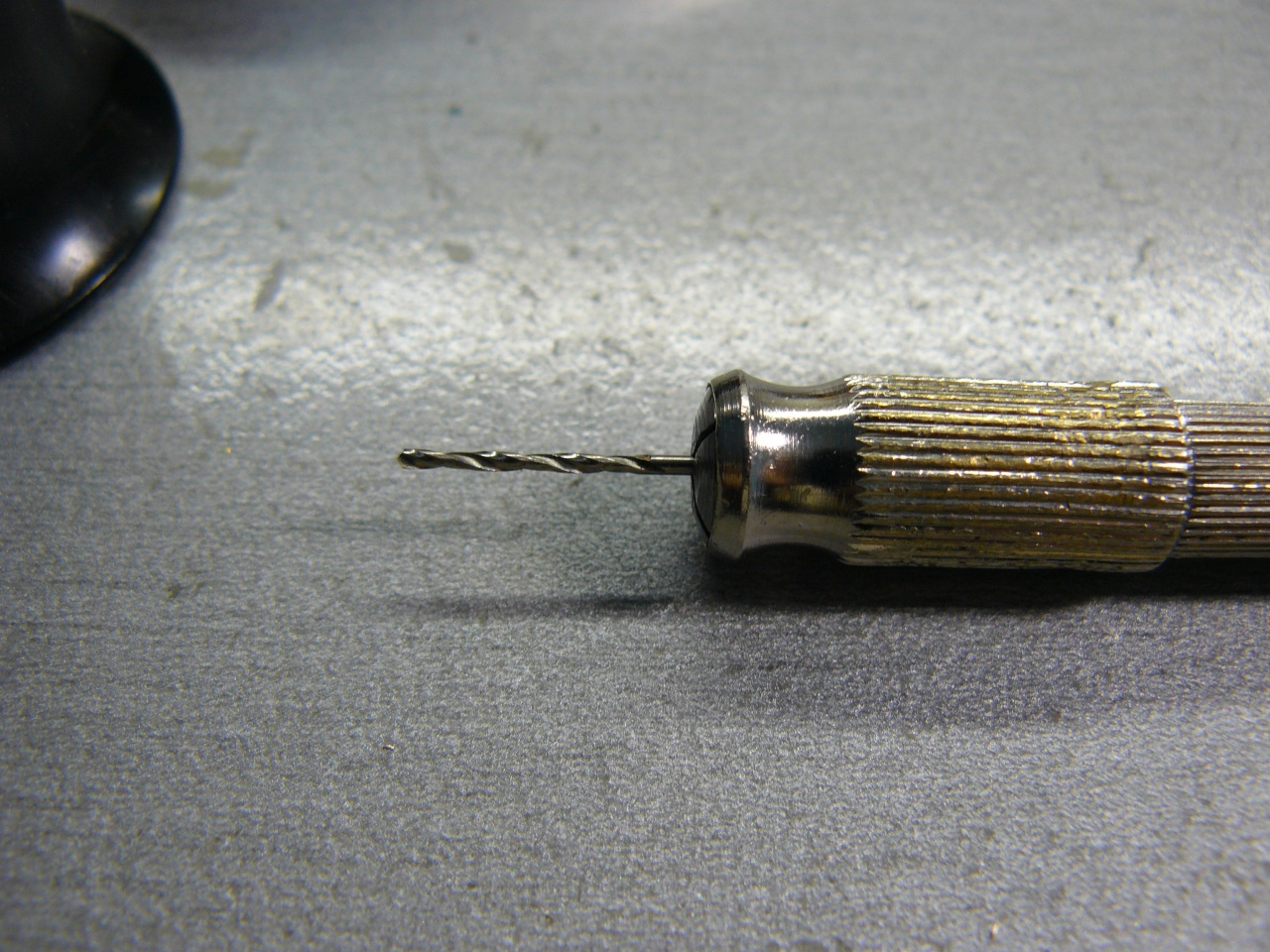

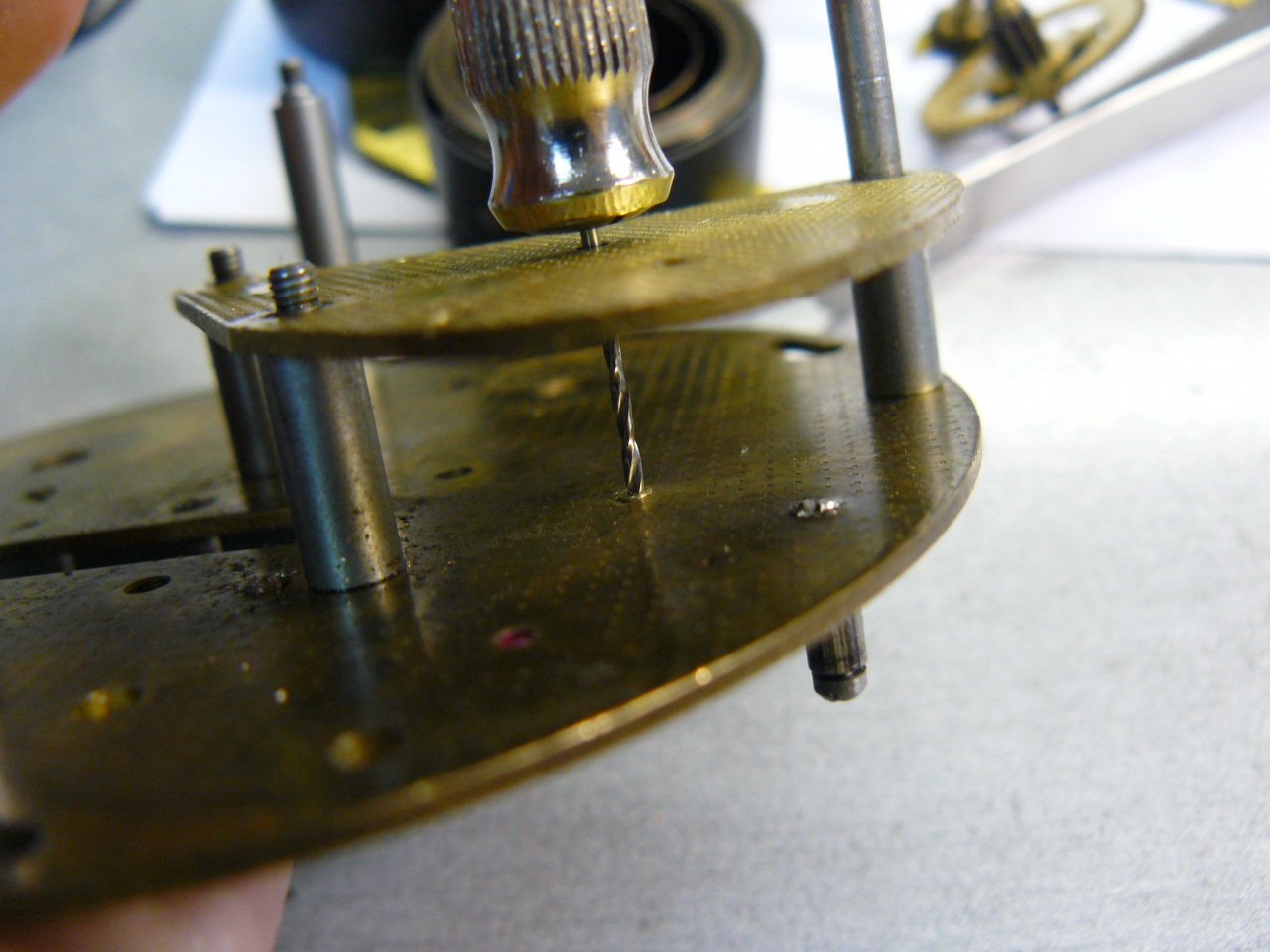

Далее берем сверло подходящего диаметра и рассверливаем футор под диаметр цапфы, используя противоположное отверстие в мосту как направляющую для сверла
Вложение 611585Вложение 611586

Цапфа идеально подходит
Вложение 611587

Теперь осталось сделать лунку для удержания масла
Вложение 611588

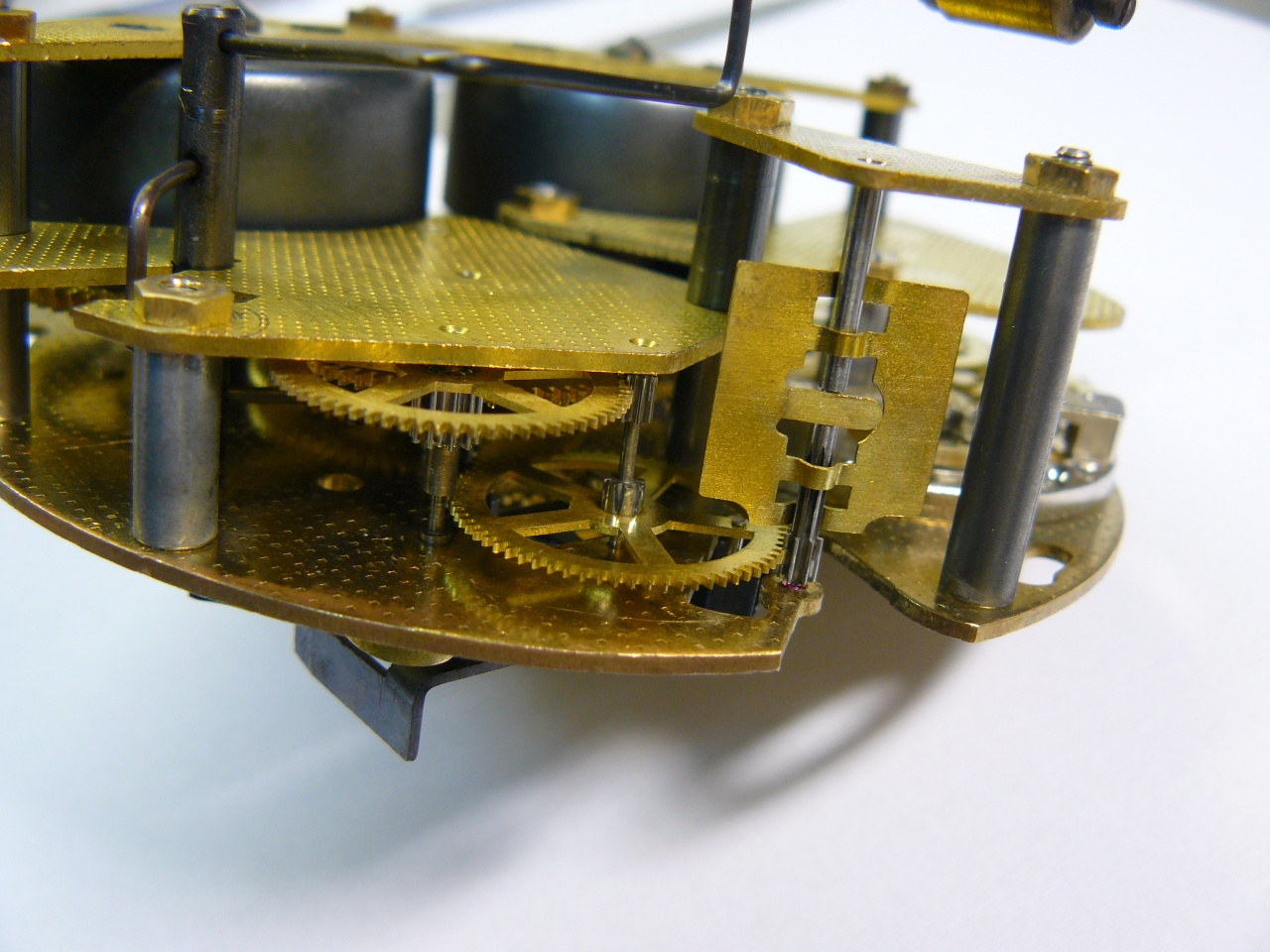

Кинематика механизма хорошо видна на этом фото
Вложение 611589

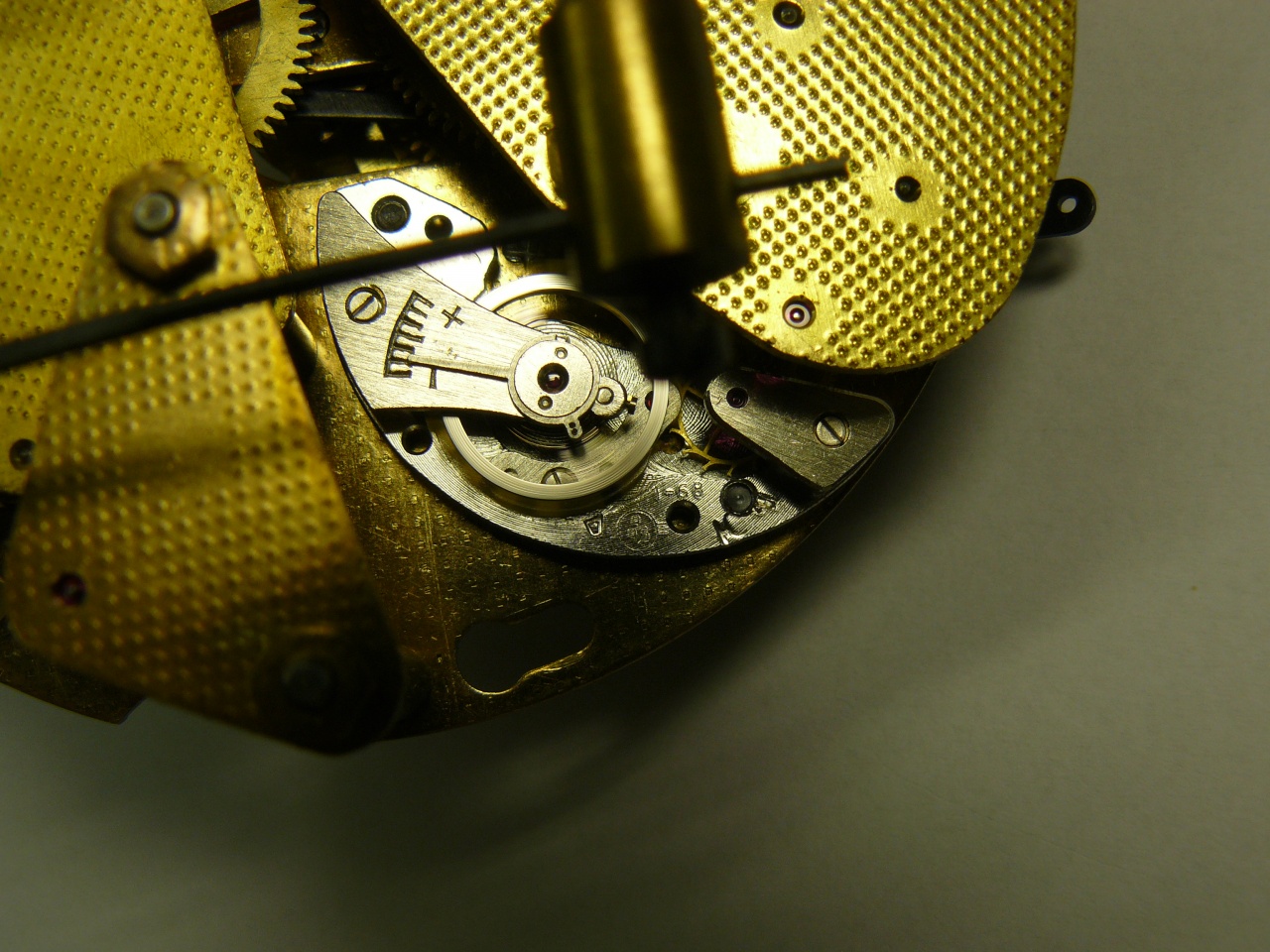

Механизи перебран, смазан, судя по маркировкам на приставном ходу, год выпуска - 1968
Вложение 611591
Вложение 611592Вложение 611593Вложение 611594
Вложение 611595Вложение 611596Вложение 611597
Вложение 611598Вложение 611599

Вместо потрепанной старой веревки была сплетена (с чужой помощью) новая
Вложение 611600Вложение 611601

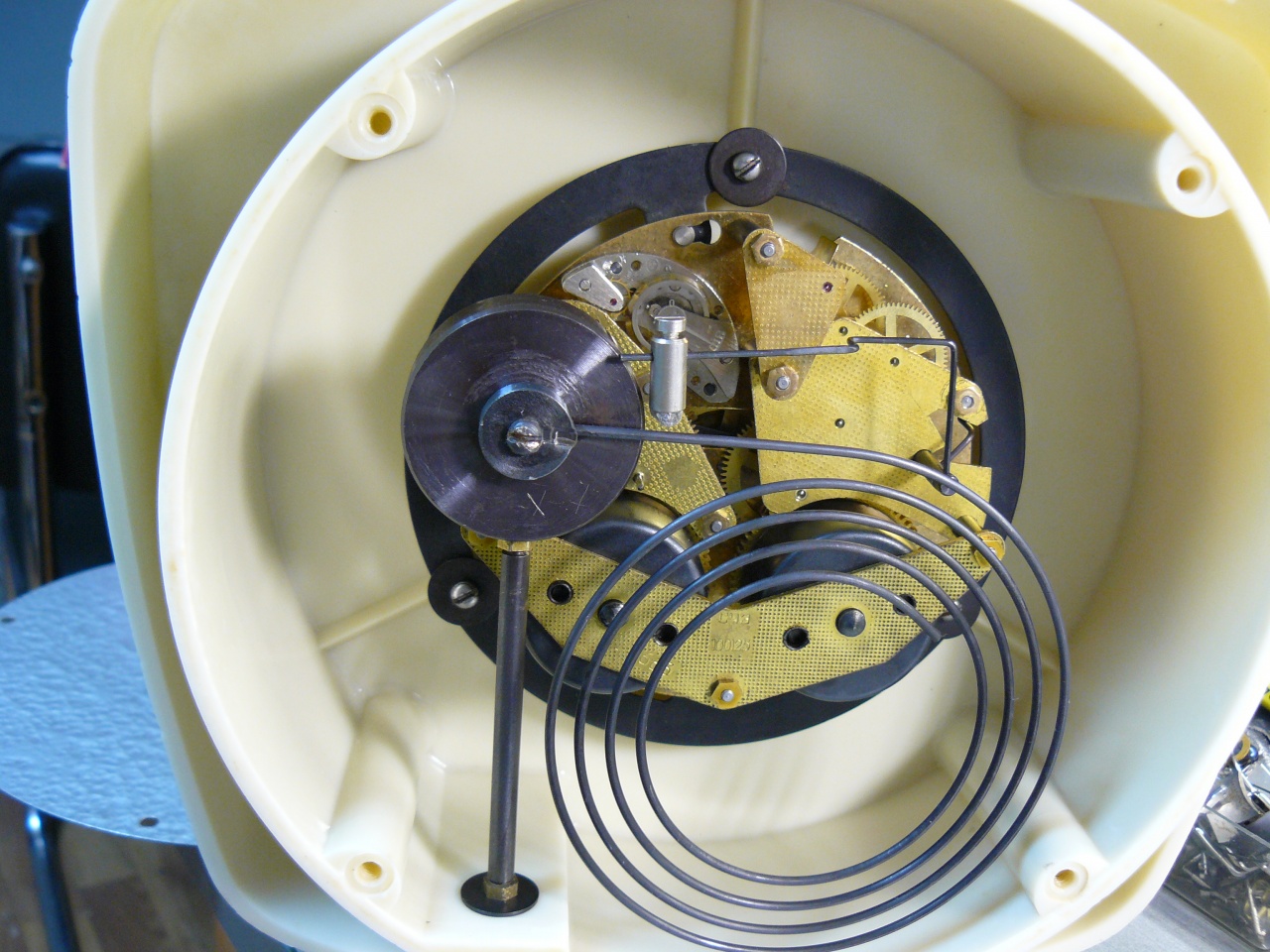

Вид сзади
Вложение 611602

Установка дополнительных камней не прошла даром, механизм показал хорошую амплитуду баланса, которая достигала 300 градусов в рабочем положении (горизонтальная ось баланса)
С регулировкой пришлось помучиться, часы сильно спешили (+4 мин/сутки) при среднем положении регулятора, штифты максимально сдвинуты, поэтому пришлось подложить по 5 грузовых шайб под 2 противоположных винта баланса

игра света и тени;)

http://forum.watch.ru/attachment.php...1&d=1389920103

Dima343, примите моё безмерное уважение к вашему мастерству!
Нечастая встреча со старым знакомым, здесь соединилась с примером образцового отношения к своей работе!
Полагаю, что часы обрели нового владельца, знающего сегодняшнюю их стоимость.

Отличная работа!Здорово!
У меня в таком дизайне, только без боя-есть и белые, и черные. А с боем не видел живьем.
Изначально и стрелки, и цифры желтые под золото.
Если нужно-могу покрыть заново. Будут как позолота.
Бой у них приятный?

спасибо всем за отзывы

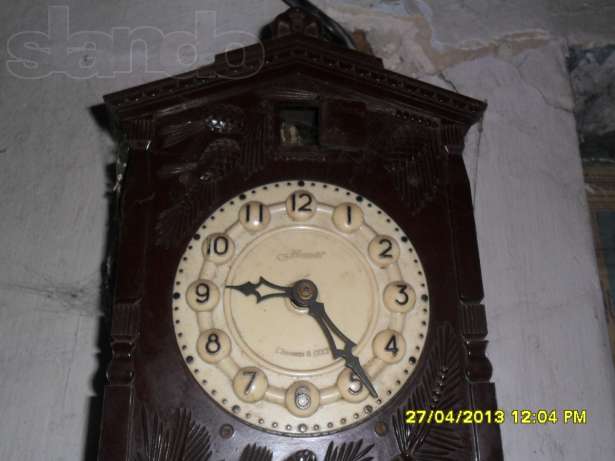

примерно как у сердобской кукушки, только тише, т.к. наконечник молоточка из кожи

еще сильно слышны щелчки при поднятии гребенки, хотя острие рычага падает точно во впадину между зубьями гребенки

кому интересно услышать бой, я выложил видео

http://www.youtube.com/watch?v=bqi--0KZlK8

заменил молоточек на другой, с более жесткой кожей, бой стал громче

Уважаемый Dima343,Вы бы не могли сделать видеоурок по установке футоров и камней? Я думаю, многим пригодиться.

наверное нет, перед камерой буду волноваться, т.к. все должно быть идеально

в интернете есть много информации, как устанавливать футор вручную, без станков, правда на английском языке

1) имеем овальное разработанное отверстие, берем круглый надфиль и делаем на противоположной стороне от выработки симметричный пропил
http://forum.watch.ru/attachment.php...1&d=1389985312

2) берем слабоконусную развертку (4 или более граней) и разворачиваем отверстие до диаметра под запрессовку футора

3) запрессовываем футор, для этого можно использовать старый микрометр, его твердосплавные губки идеально гладкие и параллельные

4) отверстие под цапфу в футоре окончательно пройти сверлом лучше после установки футора

Супер.Стрелки и цифры если покрасить золотой краской,будет ещё красивей.ИМХО.

а мне кажется, желтое на белом будет бледновато выглядеть

Мне кажется, цифры были крашены по верхней фаске просто черным, это вполне вписывается в стилистику 60-х...

Вот блин...Найду,куда засунул свои без боя-выложу фото...
Не желтое на белом , а золотое...Оно зеркально-блестящее и смотрится ярко на белом...

Я в шоке...

Вообще да, могло быть и так, в принципе реставрация напыления этого возможна, технология то используется и сейчас - вон, эмблемы машин золотят...

Дмитрий, а как и чем Вы вклеивали камни?

камни не вклеиваются, они впрессовываются

Тоесть технология такая же как и для бушонов? Но всё же метал пластичный материал, а камень - нет. Насколько велика вероятность его расколоть, и как минимизировать этот риск?

да, технология та же, что и для футоров
при запрессовке камня металл вокруг немного поддается
современные камни очень прочные и расколоть их нужно еще постараться, в отличие от камней в старых карманниках (светлого и прозрачного цвета) которые были хрупкими как стекло

Тогда понятно, как-нибудь попробую. А где Вы берете камни и как меряете внутренний диаметр их, или на них есть маркировка? И ещё, я как-то спрашивал про амплитуду баланса на Янтаре. После чистки я получил 200 градусов. А какая она должна быть в норме, минимальное и максимальное значение. Просто тогда ответа я на этот вопрос не дождался.

камни от МГБ Заря, они довольно глубокие и под них маяковские цапфы нужно обтачивать совсем чуть-чуть
амплитуда у Янтаря должна быть где-то 270 на полном заводе с горизонтальной осью баланса

вообще, по камням и футорам нужно создать отдельную тему и поместить ее в важные
на любом зарубежном форуме есть тема "bushing clock plates" т.к. это то, с чем всегда сталкиваются при ремонте крупногабаритных часов
странно, что даже у Харитончука этот момент упоминается вскользь, наряду с "стягиванием" отверстий

небольшой апдейт:
все же решил покрасить цифры, т.к. без них часы выглядели незавершенными
Вложение 617565Вложение 617566Вложение 617568

http://forum.watch.ru/attachment.php...1&d=1390518473

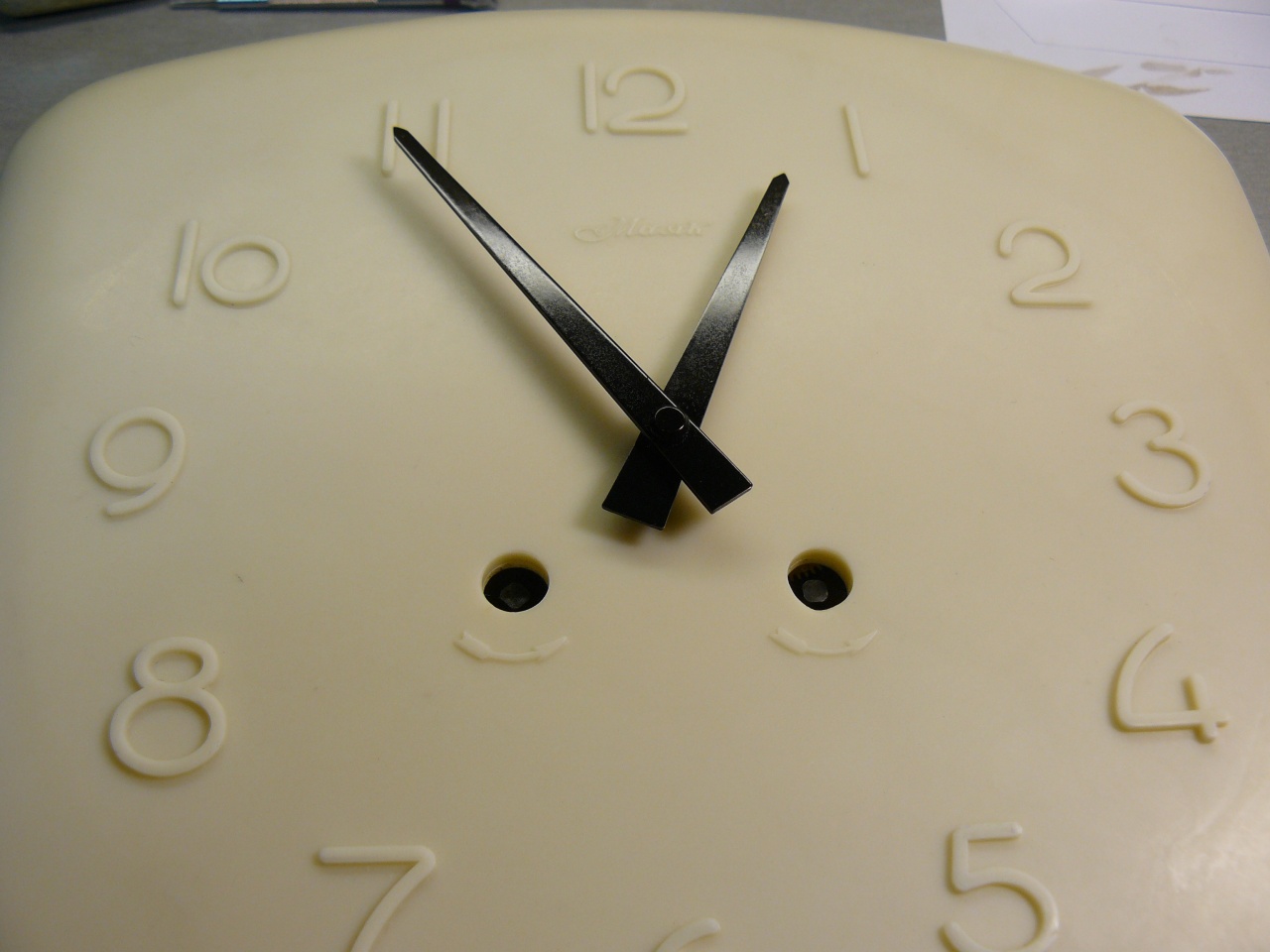

Dima343, добрый день. Есть ли у вас уверенность в том, что рельефные надписи (в данном случае надпись "Маяк") и обозначения в виде стрелок на пластмассовых циферблатах в СССР оставались не покрашенными? Мне кажется, это было бы весьма не логично для советского производства. Трудно поверить, чтобы завод-изготовитель оставил без цвета свой собственный бренд.

думаю, что они могли быть не покрашенными

вот пара фото из сети:

http://forum.watch.ru/attachment.php...1&d=1390575033
http://forum.watch.ru/attachment.php...1&d=1390575070

Отсутствие на некоторых экземплярах краски вполне объяснимо. Учитывая, что цвет отсутствует на рельефных изображениях в тех местах где проходит палец владельца при переводе стрелок, то нетрудно предположить, что когда краска начинает облезать в этих местах, хозяин для придания своим часам презентабельного вида удаляет оставшуюся часть краски. Обратите внимание на фотографию ниже, она оттуда же, откуда и ваши фото. На стрелке ещё осталось немного краски.

на вашем фото не тот же самый экземпляр, что на моем, различается цвет веревки и покраска цифр более грубая (скорее всего кустарная)
я думаю, что на вашем экземпляре краску могли обновлять, заодно и стрелочку мазнули

даже если бы надписи и были покрашены изначально, я бы не стал их красить по тому что:
1) они нарушат минималистский дизайн часов
2) для их нанесения нужно оборудование для тампопечати, которого у меня нет

Dima343, добрый вечер. На Ebay нашёл оригинал с которого на "Маяке", видимо, была сделана копия. Скопировано очень точно: http://www.ebay.com/itm/RARE-BAUHAUS...item3a8b6ee975
Можно даже предположить, что это продукция "Маяка" на экспорт под другим брендом.
P.S. Обратите внимание, что на оригинале бренд покрашен.

Где-то видел, что PRIM - это чехословацкая марка часов. У меня будильник этой марки. Правда, механизм, как обычно, без признаков идентификации.

По-видимому, эти часы создавались совместно двумя предприятиями СССР и Чехословакии в рамках СЭВ (Совет экономической взаимопомощи -- организация образована социалистическими странами в 1949 году, как раз в год создания чешской часовой компании "Prim"). Если это так, то дизайн корпуса и его изготовление наверняка чешское. То же самое тогда должно относиться и к часам с боем.

правду наверное можно узнать, только если увидеть такие же часы с боем

на многих же Маяках логотип не покрашен

Вложение 633903Вложение 633904Вложение 633905

Добрый вечер, всем!

Лично я, сомневаюсь что эти часы был разработан в Чехии, в заводе ПРИМ.

Например, в СФРЮ, в городе Земун (часть Белграда) есть завод ИНСА, акроним для Часовая Промышленность. Немало российских часов было там собраны из частей импортировано из России, их выпускали именем ИНСА, особенно производство 2МЧЗ.

Некоторые часы были разработаны и произведены там в заводе ИНСА, но и ряд из них были советскими.

С уважением

Душан

Ничего себе! Никогда таких часов не видел. Экземпляр, конечно, очень редкий.

здесь на форуме где то упоминали и о четвертных с боем от маяка. вот было бы любопытно взглянуть на такие

Четвертной "Маяк"?! Интересно, у него тоже пружины безбарабанные? :confused::)

я тоже как-то слышал о четвертном то ли Маяке, то ли Весне
хотя возможно все это легенды

интересно, главный конструктор СЧЗ еще жив? у него бы спросить, были ли разработки четвертных часов

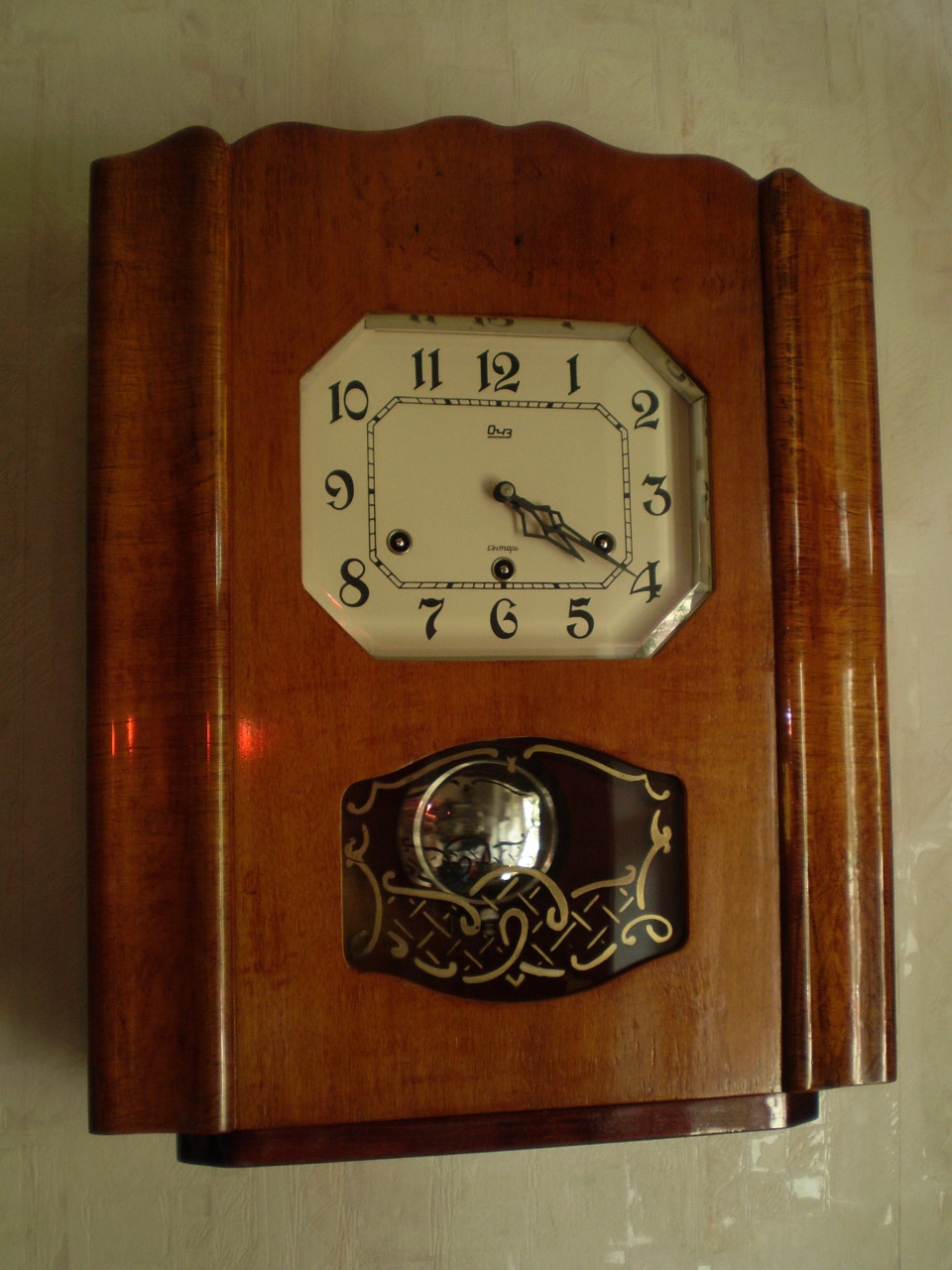

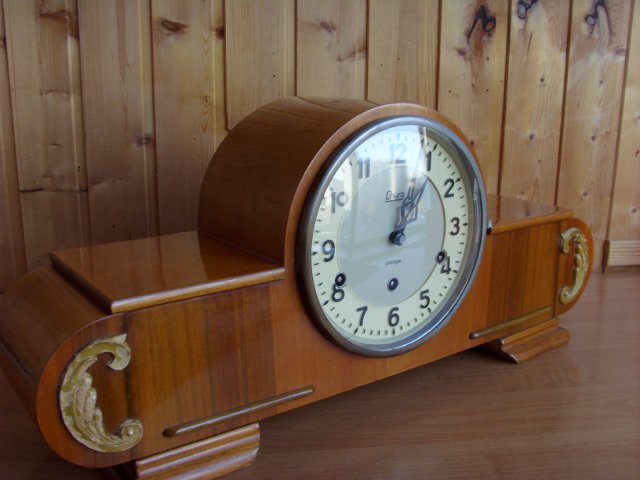

Янтарь был четвертной. Именно настенный, а не напольный, маятниковый, с тремя пружинами.

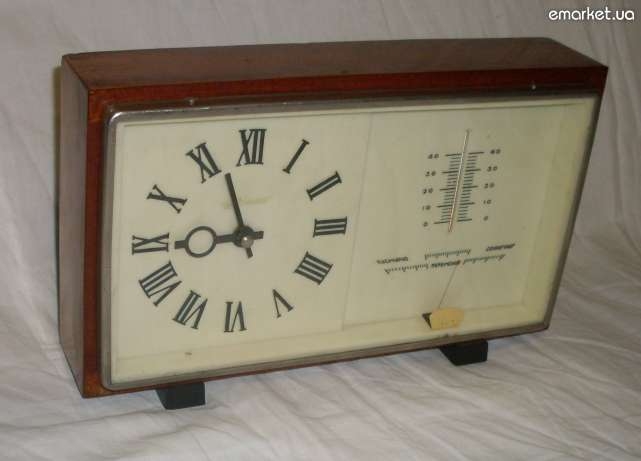

ну, настенный и настольный Янтарь ОЧЗ не так уж и редок, на Аукро часто вижу такие в продаже
Вложение 1173983Вложение 1173984

очень уж громоздкие и занудные, вот и часто. так-то тираж у них был гораздо меньше, а цена гораздо больше, чем у обычных

да ваш модератор писал про них вроде нет?:)
http://forum.watch.ru/showpost.php?p=504170&postcount=8

Настенный четвертной "Янтарь" и у меня есть. О каминном мечтаю. И никакие они не громоздкие и не занудные! А вот о четвертных отечественных часах других марок слышать не приходилось.

Dima343 прочитал еще раз тему, не обессудьте за непрофессионализм, но есть вопрос. не кажется ли вам что вставив камни вы тем самым "ускорили" механизм поэтому ваши часы стали спешить после этого? все таки конструктор механизма заложил в основу немного естественного трения а вы его лишили этого :confused:
