Помогите настроить бой стенных "Густав Беккер"


Здравствуйте! помогите с настройкой системы рычагов "пуск-стоп" боя механизма "с гребенкой" Густав Беккер. Суть проблемы-если вернуть в вертикальное положение рычаг "1"- бой не прекращается, пока "двузубая шестерня" на оси минутной стрелки не сместит рычаг "1" который в свою очередь приподымает рычаг "2" блокирующий вращение верхней шестерни системы боя. Рычаг "1" самостоятельно не возвращается в вертикальное положение, соответственно бой не работает. Фото системы рычагов:http://shot.qip.ru/00f7qI-4ZU0L5Mvl/ Если кто сталкивался на практике с наладкой данного механизма или встречал в интернет описание принципа работы сего хитроумного механизма-прошу помочь "вылечить" раритет.

Суть проблемы - грязь! Всё вычистить до блеска и рычаг будет работать как надо. И всё остальное тоже.

Помогите настроить бой стенных "Густав Беккер"


Т.е. если рычаг "1" станет легко болтаться на своей оси-система рычагов заработает?! Ой ли? Кстати, грязи там нет никакой-я разбирал мех. и снимал рычаги со своих осей (догадайтесь-для чего). Я подозревал, что рычаг "1" должен возвращаться в исходное положение, но тогда блокировка боя снимается и молоток будет лупить по гонгу пол часа (до оборота минутной стрелки на 180 грд.) Рычаг "1" еще касается подпружиненого рычага "3" который также имеет возможность заблокировать предпоследнюю боевую шестерню. Короче-мне нужен человек, в руках которого рабочий механизм-близнец или который имеет опыт настройки такого мех-зма.

В каком-то хамоватом стиле пишите. Навряд ли кто захочет вам помогать.
А на фото механизм весь в грязи. И первопричина в ней, вам же написали. А дальше смотреть надо как собран механизм, взаиморасположение колес и рычагов.

Если я кого то оскорбил-высказав свое мнение о наличии у потенциального моего "спасителя" опыта работы с таким же точно мех-змом - прошу простить великодушно!!! Грязи в мех-зме нет, просто фото при плохом освещении мобильником+внучек резкозти добавил. Вот и выглядит сей раритет мрачновато. Насчет разборки-сборки скажу, что кое-какой опыт имеется. Все стоит на своих местах и работает. Вопрос в том-как работает и как должен работать. На Вашем форуме меня не впервые обвиняют в некорректности- скажу, "как на духу"-обидеть никого не желал и не желаю. Простите, люди добрые!

Ваш механизм то ли грязный, то ли ржавый, то ли еще чего...
Несите его в мастерскую, если утверждения здесь присутствующих не кажутся вам убедительными, а советы стоящими)
А фото стоит делать не на мобильник, а фотоаппарат, четкие и в большом разрешении, дабы убедить всех в том что механизм чист, блестящ и дееспособен)

Мне тоже механизм увиделся необслуженным. Нужно сделать резкое фото, что-бы по нему можно что-то увидеть и предположить. И самое главное в ремонте - не стоит рысачить самому, да и других пытаться подгонять.
С уважением. Евгений.

Темна вода в облацех...
Принцип работы вашего "раритета" ничем не экстраординарен. Курите мануалы.
От себя добавлю - вы забыли про кулачок. Именно он не позволит "лупить по гонгу пол часа".
Удачи!

Я давеча писал, что имею небольшой опыт в реставрации раритетных часовых мех-змов. С начальной стадией ремонта подобных часов знаком не понаслышке-в состоянии разобрать, помыть, отривизировать детали и правильно собрать. В данном мех-зме кроме устранения липкой грязи (старого загустевшего масла, собравшего пыль веков) изнутри устранил надрыв заводной пружины в барабане боя. Шлифовать и тем более полировать ничего не стал, так как оставлять у себя сей заурядный экземпляр не планирую. Слегка смазал и отстроил ход. Спешат на 1,5 минут за сутки. Раз показатели хода стабильные-нет смысла в тонкой настройке положением маятника. Этим займется будущий владелец-получит удовольствие, добившись точного хода. Сейчас часы благополучно идут без маятника, стоя в вертикальном положении. Пусть себе тарабанят- не нужно будет спускать ходовую пружину. Отстроить бой мне конечно удастся и без вмешательства "профессора"- так я называю знакомого часовщика 76 лет который мне помогает-если я в этом нуждаюсь. В данном случае не считаю необходимым его тревожить, он и так завален более сложными заданиями. Если у кого на форуме имеется такой же механизм в рабочем состоянии, буду крайне признателен за желание помочь разобраться с рычагами системы боя данного экземпляра. Мой адрес: SenatYA@yandex.ru С уважением.

Рычаг с гребенкой!!!


Насколько я правильно понял-рычаг с гребенкой должен отсчитывать удары,а он падает на штифт вращающегося диска"5" закрепленного на оси предпоследней шестерни боя, одним и тем же зубом. http://shot.qip.ru/00f7qI-4ZU0L5Mxm/Взаимодействуя со ступенчатым диском "6" на оси минутной стрелки гребенка меняет положение по высоте но больше ни с чем не взаимодействует, хотя по логике должен каким то образом останавливать вращение. Короче - в системе рычагов чего то не хватает. Это "что то" должно взаимодействовать с гребенкой. http://shot.qip.ru/00f7qI-4ZU0L5Mxm/

Здравствуйте SenatYA.
Насколько удалось рассмотреть (фото действительно низкого качества), у вашего механизма отсутствует толкатель на оси шестерни обозначенной цифрой "5". Я не увидел на фото ничего, что передвигало бы гребёнку на один шаг с каждым поворотом колеса.
Постарайтесь сделать более качественные фото.

С уважением.
С.Д.

Уважаемый Сергей Дмитриевич! На колесе"5" есть штифт, подымающий гребенку, но как только штифт перемещается вверх, гребенка падает на штифт рычага "3". Я смотрел подобную систему рычагов с гребенкой на регуляторе-там гребенка остается в поднятом положении и подымается подобным штифтом, покуда зубья у гребенки не оканчиваются и данный штифт фиксируется нижней частью последнего зуба гребенки. Поэтому я и предполагаю, что не хватает какой то детали, не дающей гребенке падать после встречи с штифтом колеса "5"!

Ув. Сергей Дмитриевич, преклоняюсь перед Вашим терпением. Сюда захожу в надежде увидеть нормальное фото. Но т.с. упорно желает получить помощь по этому наскальному оттиску и ни в какую не желает хотя бы объяснить причину по которой нормального фото нет. По Вашему "фото" специалисту видно что это часовой механизм. Да и человек имеющий опыт в ремонте, даже янтарей, имея на руках механизмне не должен, по моему, испытывать таких затруднений. А если они таки возникли сделать всё о чём просят желающие помочь. Правда может здесь другой случай и угадавший получит ПРИЗ? Ув. SenatYA, не обижайтесь, пож., но Ваше упорное игнорирование желания Вам помочь, забавно.
С уважением. Евгений.

Уважаемый Евгений! К сожалению я не располагаю в данный момент возможностью выложить более качественные снимки из за отсутствия более совершенной камеры. Постараюсь завтра при солнечном свете сделать более удачный снимок раз это так важно.

Добрый день. Помогите советом. Часы GB с боем со счетным колесом. Бьют в 27 минут и 57. Собственно как сделать чтоб было ровно в 30 и 00? Механизм и циферблат не отклонены от вертикали. Единственное, что на ум приходит провернуть немного центральную часть минутной стрелки...

попробуйте минутную стрелку развернуть на 180 градусов. Квадрат, в стрелке, под минутную ось под углом должен быть.

А всё понятно. У меня квадрат не под углом. Спасибо!

Для этого стрелку нужно просто снять (вытащив шплинт) и, перевернув лицом вниз, поставить назад. Надеюсь, понятно объяснил. Квадрат поворачивать в оси не нужно.

то есть поставить стрелку изнанкой вперед?
странно
обычно нужно снять стрелку, насадить ее на что-то квадратное, например квадратный надфиль, и немного провернуть латунную втулку с квадратом относительно полотна стрелки

Редко квадрат проворачивается сам по себе при эксплуатации, гораздо чаще владельцы сами одевают случайно "отвалившуюся" стрелку "наизнанку", потом часы уходят в другие руки и тп. Стоит стрелку повернуть и все становится на свои места :)

Дело было именно в квадрате. Ось симметрии стрелки была параллельна стороне квадрата.

Добрый день. Вот еще один вопрос всплыл. Какая функция у этой "пружинки"? На этом механизме, фото которого я нашел в интернете, пружинка с одной стороны штифта. В моем же механизме она была с другой и помогала разогнать молоточек.

Добрый день.
Функция этой пружины - ограничение движения молотка при работе механизма боя, т.е. она не даёт молотку откидываться назад и болтаться потом на оси. В качестве дополнительной функции, она, как Вы говорите, придаёт доп. ускорение молотку и немного регулирует силу удара по гонгу.

С уважением.
С.Д.

Ага ясно. Спасибо. А после удара молоточек должен остаться на струне гонга или же в воздухе зависнуть?

"отпрыгивать". Иначе бой как по ведру будет.

После удара молоток должен находиться ВНЕ контакта с гонгом, зазор подбирается опытным путём.

Всем спасибо. Буду экспериментировать.

Удачи.

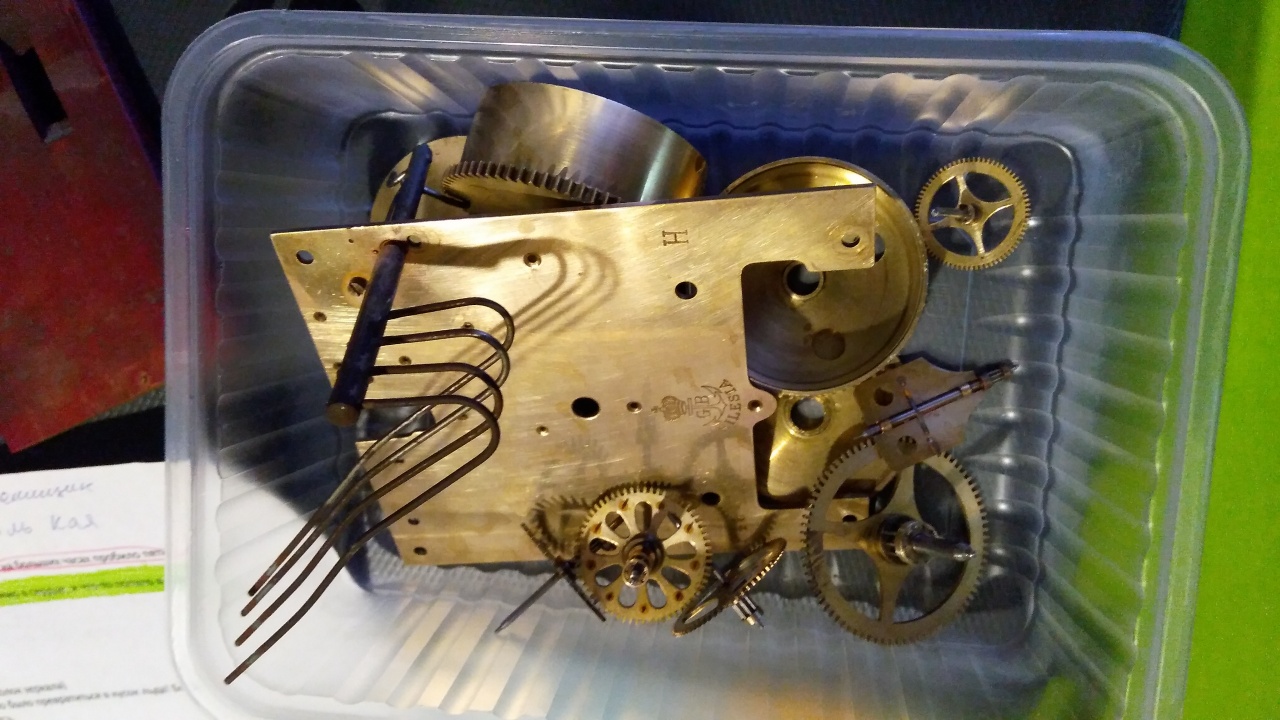

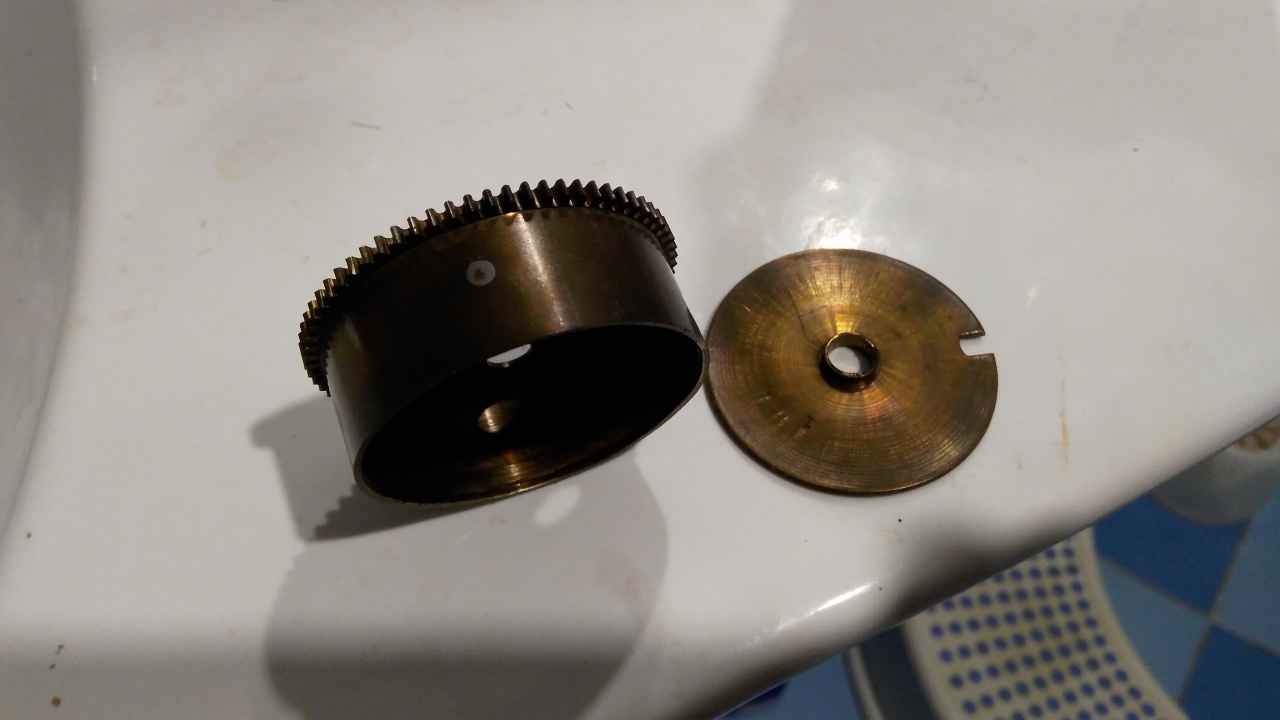

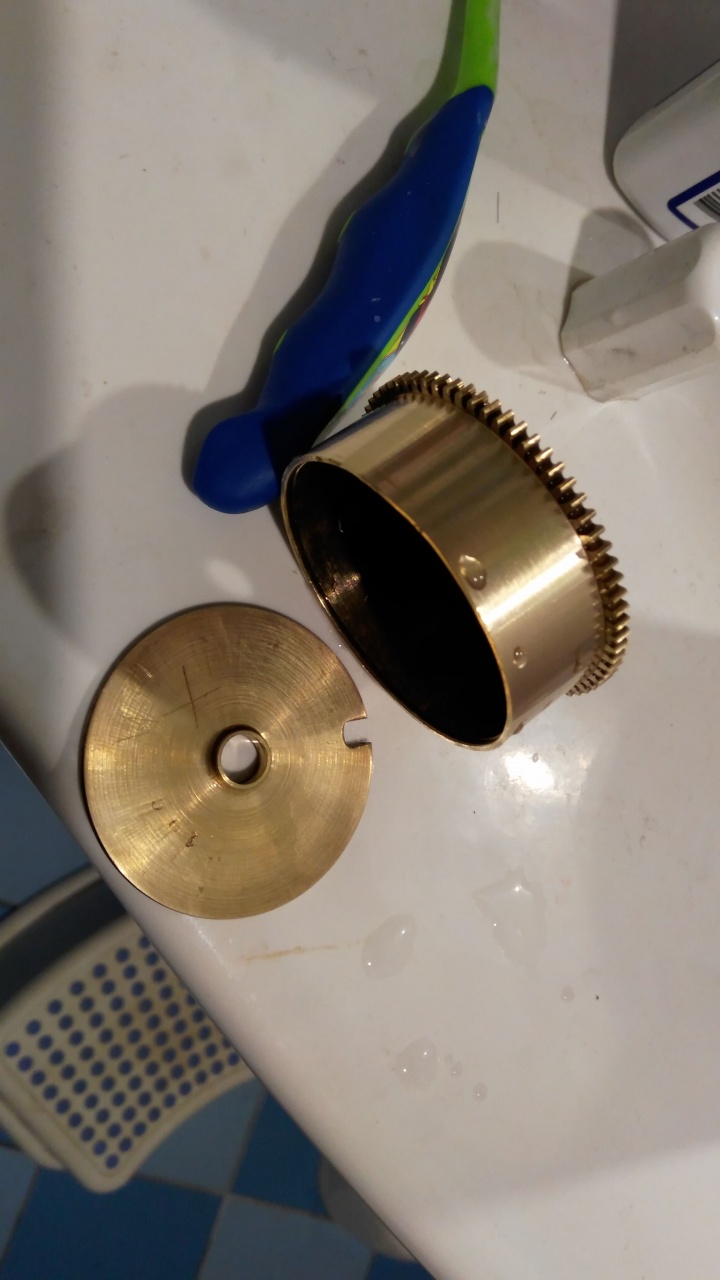

Добрый день! Несколько лет назад появились у меня часы Густав Беккер в очень запущенном состоянии. По скольку опыта профилактики часов не было на тот момент СОВСЕМ - подержал механизм в бензине Б70, отмыл от застаревшей смазки снаружи, слегка смазал - и они пошли. Заводил по праздникам, для души. Однако, т.к. профилактика была лишь частичной, идти они таки перестали. Разобрал, помыл, почистил.
Вложение 1380645Вложение 1380646Вложение 1380647Вложение 1380648

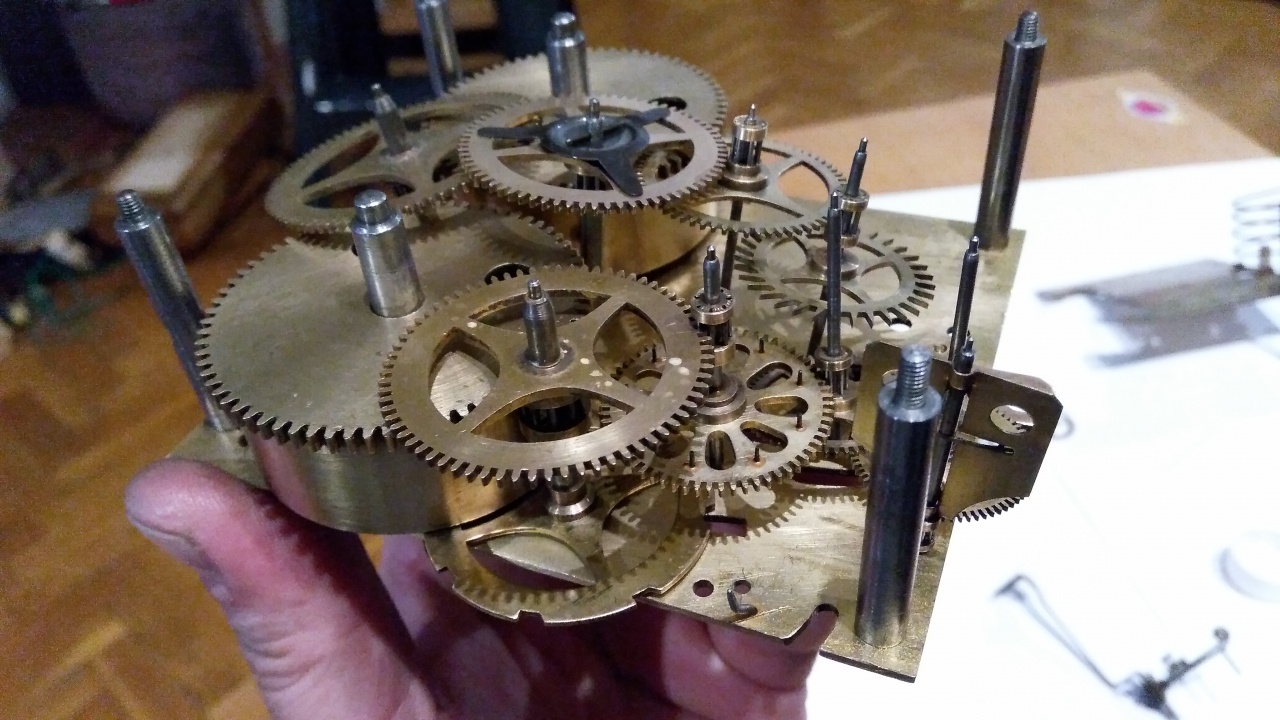

Собрал,
Вложение 1380651
запустил без маятника - вроде идут. Однако пара вопросов меня таки гложет.
Пружины хода и боя в этих часах визуально абсолютно одинаковы. Так было изначально или это уже чья-то самоделятельность? (часы со следами стяжек отверстий методом кернения, т.е. разборке-ремонту уже подвергались)
Есть ли правильная методика настройки боя в этих часах? Механизм со счетным колесом. Сейчас у меня после окончания боя молотки в поднятом положении стоят. Так и должно быть или я что-то установил не так? Сейчас попробую фото залить.

Привет,
Относительно пружин - если скорость боя нормальная, значит пружина боя подходящая. Если ход устойчивый в достаточно длинном периоде после завода, тогда пружина хода подходящая. А какие были изначално и менялись ли пружины - никто не сможет сказать.
Хорошо сделать так, что по окончанию боя молоточки были вниз. Такое достигается путем зацепления по разному относительно друг-друга колесо со щифтами, которые двигают молоточки, и следуюшее, у которое один щифт. Передвиганием счетного колеса относительно его триб достигается надеждное и правильное запирание боя. Ето все насрройки боя. Удачи!

nevenbekriev, спасибо, буду пробовать вечером.

Переставил. Теперь молотки после окончания боя в нижнем положении. Но кажется, механизму сложнее их поднимать для начала боя.

https://yadi.sk/d/5BaVLFOkwevKe Всем привет.Какя причина не всегда срабатывает бой в часах на Густав Беккер .
