Угол подъема баланса


Подскажите пожалуйста, где это находится?
В тех. доках указывается этот параметр, чтобы ввести его в измерительный прибор, иначе показания амплитуды будут неверными.

Но где находится этот угол и как его измерить если вдруг понадобится не знаю.

Если можно художественно изобразить - скажу особое спасибо. :D

Re: Угол подъема анкерной вилки


Посмотреть и подробно прочитать можно в:
"Часовые механизмы" И.С. Беляков или (что наиболее доступно, но попроще) "Устройство и технология сборки часов" Поповой и Гольдберг
Параграфы так и называются - "углы проходимые анкерной вилкой".

А где взять?

Смотря где вы. В Петербурге, я покупал в Старой Технической Книге,
на Литейном.

Ясно...

Я просто думал, что существует такая штука как интернет :lol:

Спасибо.

Вы не могли бы сфотографировать те странички из этой книжки или отсканировать, где нарисован этот угол, и выложить ?

Пожалуйста!!!

Действительно есть такая штука :D
http://german.enta.ru/books/books.htm

Cтраницы 1 2 3

Спасибо Andy_I\.
Особое спасибо AV!!!

Теперь разберусь.

AV спасибо за подсказку.

у меня есть файл по всем основным механизмам - могу переслать, скажите только куда

Сюда, это всем интересно, или поместите его в инете (здесь можно выбрать http://www.genon.ru/GetAnswer.aspx?q...1-bd46d3763092).
Дайте ссылку, и кому интересно, тот посмотрит или скачает.
С уважением Graf.

Вот здесь, очень много:
http://hiro.alliancehorlogere.com/en..._by_Lift_Angle

Тоже файлик есть, будет дополнением:

Добрый день, всем!

Около года назад, я тоже спрашивал список советских калибров и некоторые члены этого форума прислали мне список, с углами подъема анкерной вилки советских часов, который я затем отправил John Davis, он создавал базу и добавил советские калибры в базу данных.

Вот здесь ссылка к базе данных с большинством калибров, база является очень обширной и содержит около трех тысяч калибров, можно ее скачать.

нажмите здесь

С уважением

Душан

Нашел сайт где можно скачать эти книги , посмотрите http://www.kodges.ru/39066-ustrojstv...ki-chasov.html

Kuznec

Вот наиболее полная библиотека:
http://german242.com/books/books.htm

Сорри если не совсем в тему, но может имеется список частоты колебаний отечественных часов? Поиском именно списка не нашел, по всему форуму разбросано по мелочи. По ссылкам выше очень мало механизмов ходовых именно в России. Может свой создадим, то что чаще всего встречается в России?

Например:

18000 bph
Восток 22хх
Заря 20хх
Луч 2209
Победа 2602
Полет 2416
Полет 2612
Ракета 2209 (Рекорд)
Ракета 24хх (Кировские)
Ракета 26хх
Слава 24хх

19800 bph
Восток 24хх

21600 bph
Заря 1509
Луч 18хх
Полет 26хх
Полет 3133
Слава 160х
Чайка 1301
Чайка 1601


ЕТА 2846
Ориент 469
Сейко 70х9, 7Sxx
Ситизен (Мийота 8200)
Китайцы ???

28800 bph
ЕТА 2824-2,2836-2
ЕТА 2892А2

Добавляйте, исправляйте плз...

Здесь посмотрите http://www.netgrafik.ch/movements1.htm http://www.ranfft.de/cgi-bin/bidfun-...anfft&0&2uswk& по этой ссылке вбейте в поиск интересующего производителя например Poljot

Добрый вечер, Юра!

Вот список с советским часов, которой мне прислали.

http://s011.radikal.ru/i315/1011/e1/ece7999456c4t.jpg

С уважением

Душан

Спасибо, Душан!
Мой список основывался на том, с чем чаще всего приходится иметь дело при ремонте. К сожалению по ссылке http://spreadsheets.google.com/ccc?k...jx8xkOJtA2AiZA почему то не указан Ориент 469, в России это очень распространенный калибр. Интересно насколько распространен Ориент за пределами России?

Вот по советским калибрам:

http://s45.radikal.ru/i108/1011/a2/d3b1d66bce3dt.jpghttp://i020.radikal.ru/1011/4a/47d31e567c30t.jpg

http://s45.radikal.ru/i108/1011/a2/d3b1d66bce3d.jpg http://i020.radikal.ru/1011/4a/47d31e567c30.jpg

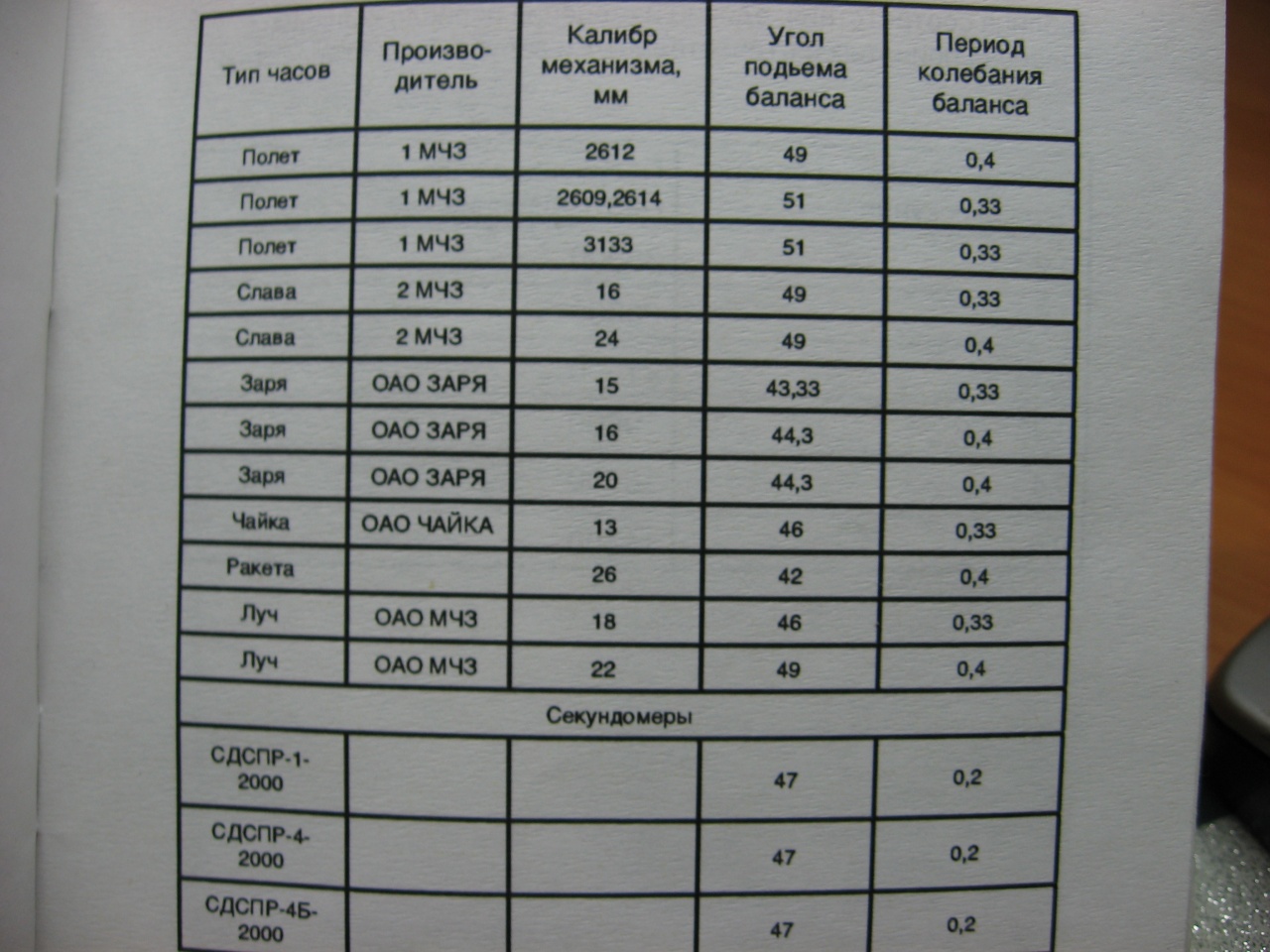

Небольшая табличка Вложение 78371

Базовый калибр Восток 2416Б - 42 градуса;)Информация с завода:)

Где можно узнать угол подъема для древнего механизма ЕТА 717?

Чайка 1301 - 46 градусов?


Приветствую!

Согласно таблице у Чайки 1301 угол подъема 46:
http://s011.radikal.ru/i315/1011/e1/ece7999456c4t.jpg

А согласно моим измерениям 54:
http://forum.watch.ru/attachment.php...9&d=1318416362

Мерить пока не получится 46?

Добры день, Александр!

Углом подъема баланса называется путь, прой­денный балансом от момента касания эллипса о бок паза вилки до момента выхода эллипса из паза. Угол подъема обычно равен 30-70°.

Этот что Вы измерили, называется углом обхвата и обычно равен 60º для обхвата 2-1/2 зубца анкерного колеса с 15 зуб.

С уважением

Душан

А у вас правильно центр обозначен? Мне кажется, он должен быть выше, тогда и угол будет острее и меньше.

Как полагаете, измерить угол при помощи микроскопа и камеры реально?

http://forum.watch.ru/attachment.php...1&d=1318421287

Центр правильно, там иначе параллельности не будет, но да дело в том что я в принципе не там мерил :)

Александр,

Я не буду сказать что это невозможно таким способом измерить угол подъема баланса, но это будет очень трудно с использованием микроскопа.

Я уже писал о методе измерения угла подъема балансе используемой когда не существуют заводской документации, следовательно данные ценности угла подъема.

С уважением

Душан

Всем доброго время суток,пробовал поиском - не получилось найти угол падения баланса для Молнии, и Победа (ЗИМ) 2602.Кто знает пожалуйста напишите.

Igorzet,
Я тоже ищу угол подъема для Механизмов Молния 3601, 3602. Если вы уже нашли - поделитесь, пожалуйста.

или кто еще знает - помогите, пожалуйста, найти

Добрый день!

Угол подъема Победы 26XX 42º, тот же как в Ракете и в Востоке 26XX.

С уважением, Душан

You've made my day!
Thanks.

Люди добрые, подскажите угол для Orient 46943 пожалуйста кто знает, нигде не могу найти.

То же самое что и у Сейки 7009, 7Sxx - 52"

Коллеги,
изменение угла подъема в приборе на 10 град. приводит очень незначительным изменениям в показаниях амплитуды в пределах 5-10 град, что сопоставимо с погрешностью прибора. Так что не стоит с этим и заморачиваться. Я работаю на штатных 52 град. и почти всегда результаты получаются адекватными визуальному значению амплитуды. Т.е. отличие 200-220 град. от 270 просто на глаз видно.

Свой метод настройки механических часов оставьте при себе, не вводите в заблуждение начинающих часовщиков. Изменение угла подъёма на один градус, изменяет амплитуду на пять градусов, а амплитуду на глаз смотрели 30-40 лет назад, когда был один прибор на всю бригаду ППЧ-7 (который не показывал амплитуду).

Так и нет информации об углах для

Молния 3601, 3602
Восток 2209

Я пытался определить угол с помощью гражданина Igorzet и по инструкциям Душан Грујић:

"Часы полностью не заведены:
Определите место на балансе, который будет виден, когда амплитуда составляет 180 градусов и отметьте это место с фломастером.
Часы заводим на один щелчок собачки очень медленно и всё время просматриваем колесо баланса. Вы увидите две точки (точка, что вы отметили на балансе, останавливается на каждом конце своей экскурсии). Когда амплитуда подходит к 180 градусам, точки будут близки и в конечном итоге сливаются в одну точку.
Очевидно, что надо остановить заводит пружину, когда точки слились в одну.
Теперь установите угол подъема на измерительный прибор, пока дисплей не покажет 180 градусов амплитуды. Установка угла подъема, который производится амплитуда от 180 градусов, будет отображать фактический угол подъема этих часов."


У меня получилось 42 градуса на 3601.
Микроскоп со встроенной камерой помогает.

Здравствуйте.
Дилетант...Честно искал...

Нашел для 2824-2 (50), 7750 (50), Omega 8500,8605 (38), Слава 2427 (49), Полет 2616/2Н (51), Unitas 6498 (44).
Подскажите, пожалуйста, угол подъема для:
- El Primero 4054;
- ETA 2895-2;
- Seiko 6R15;
- Seiko 6R21.
Есть некоторые цифры, но не уверен.

Спасибо.
С уважением.
