Уголок яйцеловов. Обсуждаем, чиним, хвастаемся находками


Думается мне, такое легендарное явление середины 80-х, выпускавшееся под брендом "Электроника", как "Игра электронная с часами-будильником", широко известная в народе, как "яйцеловка" (она же - клон "Nintendo Game&Watch") во всём множестве её вариаций достойна отдельной ветки на этом форуме.

http://forum.watch.ru/picture.php?al...ictureid=46658

Надеюсь на понимание модераторов.
Как-никак, это тоже часы "Электроника". Настольные/карманные, с будильником и игрой.

К тому же, толковой ветки с обсуждением проблем и особенностей восстановления оных устройств в рунете мне не попадалось.

Неплохо бы также составить определитель заводов-производителей (по логотипам).

Итак, для начала - моя коллекция яйцеловок на сегодняшний момент
+ совет по изготовлению протеза крышки батареечного отсека.

Мои яйцеловки ("Игра электронная с часами") "Электроника"

Всех небезразличных к сабжу - милости просим на борт ! :D

тема то что нужно, хотя я тут больше потребитель :))

Отлично! "Тайны океана", та что "мэйд ин Раша" - производство зеленоградского завода "Ангстрем". Об этом не по-русски написано на задней крышке:) У "Ну, погоди!" в синем корпусе возможный производитель - "Эльтав", Махачкала.

первая красная ну погоди - Ангстрем, Зеленоград
Вторая - арзамасский завод радиодеталей
третья - Микрон, Зеленоград
кот рыболов, атака астероидов, морская атака (отличается от морского боя тем, то вместо корабля - подводная лодка) - ПО Октябьрь, Винница
Веселый повар и космический мост произведены в интервале с конца 1991 по 1992 годы на Ангстреме, тогда они почему-то не указывали свой логотип на играх...

Вот этот логотип Арзамаского завода?

Этот логотип не похож на Микроновский.

Спасибо всем отозвавшимся!
Поправил.

Тепрь бы ещё с этим "ЭГ" выяснить...

У меня завалялся Космический Мост (ИМ-09) вот с таким лого. Чьё оно?

Да, именно он.
http://invariant.16mb.com/calc/factory_icons/23.gif

Ангстрем же!
http://invariant.16mb.com/calc/factory_icons/1.gif

хорошая тема

Я склоняюсь к тому, что это "ЭТ". Был такой завод в СССР - "Эльтав".

ЭГ это, как я уже писал, Микрон. У него были разные логотипы (впрочем, как и у Ангстрема). Некоторые ставились на микросхемы, некоторые - на потребительскую электронику.
Вот скан гарантийного талона от подобной игры, там адрес указан ;)

Если у меня в старых файлозагашниках порыться - можно кое-что интересное найти... ;) :D

Вот - копипаста с одного интересного сайта чешского собирателя/перепродавателя яйцеловок, ныне к сожалению, уже несуществующего:
(Логотипы я местами заменил на более чёткие)

http://www.freewebtown.com/digigames/index.htm

Сразу - возникает вопрос.
Что это за второе лого пинского Камертона ("СТБ")???

Ну, и по неопознанным - может, есть идеи.

Знак одной из белорусских систем сертификации.

СТБ - это не логотип Камертона, это указание того, что удовлетворяет стандартам Республики Беларусь. Такое появилось на играх после 1991 года
Логотип, похожий на букву "Б" часто видел с инструкциями и коробками витебского Эвистора. Возможно, это они, по крайней мере, по оформлению корпуса очень похожи. У них, кстати, еще один логотип есть, не указанный здесь, вот такой:

ОК. "СТБ"-убираем.

Интересно, кто-нибудь успел в своё время скачать что-то из этого:
http://web.archive.org/web/201203151...gigames.7u.cz/
(См. "Downloads")

А вот - сохранённая Вебархивом страничка о производителях - более свежая версия моей предыдущей копипасты:
http://web.archive.org/web/201204240...u.cz/index.htm
(См. "Producers")

Чтобы дальше не засорять глерею логотипами -
выкладываю сводную табличку-определитель изготовителей яйцеловок по логотипам.
Приятного коллекционирования!

Дополнения и исправления - приветствуются!

Похож на "Диполь", г.Камо, Армения:
http://invariant.16mb.com/calc/ic_logor_files/dipol.gif

А последний... "Гамма" какая-то, судя по всему :)

Посмотрел ещё среди "костей".

Да, есть у меня "Микки-маус" (24-01) с таким логотипом.
Конструктив там необычный, видимо - очень поздний и сильно сэкономленный - односторонняя плата, правда, очень культурно залакированная и на контактных площадках под ЖКИ и под кнопки - черное (графитовое?) напыление, кнопки - полностью резиновые, пьезопищик не впаян в плату, а закреплён на задней крышке, а к плате припаян одножильными лакированными проволочками (как для намотки трансформаторов) - б-р-р-р :eek:
Живая ли плата - не проверял.

Попробую реанимировать для разнообразия.
Правда, корпус там весьма потёртый и ЖКИ с небольшим подтёком, но в целом - живой.

С подобной конструкцией (пьезоизлучатель в задней стенке) делали самых первых Микки-Маусов (86-88 годы) , у этого завода платы всегда были односторонние, до самого конца выпуска игр.
Кстати, очень похожие односторонние платы встречаются у завода Протон (г. Орел). Контактные резинки для экрана в такие игры от игр других заводов не подходят по высоте, требуются более низкие.

Мне кажется, и сам корпус игрушки немного более плоский, чем, скажем, у Винницких (они у нас чаще других попадаются). И крепление резинок там - в двух отдельных пластиковых "обоймах", а не в единой детали на всю площадь ЖКИ, как у большинства.

Похоже, эта версия - самая нестандартная.

Да, по моим наблюдениям платы от игр пр-ва Протон, Эвистор, Камертон между собой взаимозаменяемы, в другие игры не подходят, там разные посадочные отверстия. Кстати, даже крышка батарейного отсека всегда меньше, если от Винницкой игрушки такая крышечка встает как родная в Ангстремовскую игру, то в Протоновской она будет выступать.
По дате выпуска Микки-Мауса ещё можно судить по экрану - если мышонок с улыбкой - это поздние выпуски, если же нет, как в Нинтендо - то ранние. У ранних ещё задний отражатель на экране был приклеен и на нем указывался производитель (как правило ПО Рефлектор) и год выпуска, позже делали просто кусок пластика, а в 90е - кусок бумаги (но 2 поляризатора, иначе ничего бы не было видно)

Вот есть у меня наболевший вопрос,- может, кто подскажет..?

Есть две игрушки, из пока невосстановленных- "Кот-рыболов" и "Весёлый повар". Делал к ним уже N подходов - и безуспешно. :(
Проблема, похоже, одинаковая.

Постараюсь разложить по полочкам, на примере Кота.

Симптомы: игра в целом - работает, но бОльшая часть элементов индикации на левой стороне ЖКИ - крайне бледная. Причём после сброса, когда отображаются все элементы ("тест индикатора") - их не видно вообще, а при игре - видно, но очень бледно. Если смотреть под большим углом снизу,- вполне можно играть, если смотреть перпендикулярно - почти не видно. При этом "здоровая" (правая) часть элементов ЖКИ видна вполне четко под разными углами.

Что пробовалось: (и не по разу)

1. Куча разных резинок - лучше не становится, хуже - бывает.

2. Промывка-протирки контактов индикатора (тёплая вода, хоз.мыло, спирт, Мистер Мускул). Аналогично. Лучше не становится (хуже - тоже). Индикатор выглядит чистым как стекло ;) , напылённые дорожки на стекле выглядят красиво (не стёрты), сколов на стекле нет.

3. Зачистка, напайка припоем и потом опять зачистка контактных площадок платы под ЖКИ. Всё бестолку. Лучше не становится. Хуже - бывало.

4. Плата просмотрена-перепросмотрена, пропаяна-перепропаяна тоже не раз.
Обрывов и соплей - нет. 100%.

5. Другой индикатор в том же корпусе на той же плате и с теми же резинками - работает замечательно. Всё четко видно! => Зря я мучал плату... :confused:

Т.е. я, конечно понимаю, что самое правильное решение - выбросить индикатор, но - жалко. Особенно - повара :(
Хочется ещё помучать...

Может, есть идеи, что ещё попробовать и чем может быть вызван такой глюк?

Нарушение контакта где-то внутри ЖКИ? Но , насколько я рассмотрел, там вроде и нет никаких межслойных переходов, золотистые напылённые дорожки идут с краевого "разъёма" прямо внутрь, "ореолами" отображаемых сегментов.

Может, есть схема топологии (хотя-бы, "Ну-погоди"-подобного) ЖКИ?

Хе, у меня именно "Повара" в своё время много было новых. Может, еще остались где-то.

У меня ЖКИ Convoy ведёт себя аналогично. Снизу под острым углом видны все символы, а перпендикулярно или сверху - ничего.
Заметил, что, если положить часы на подоконник (даже в пасмурную погоду), буквально через несколько минут происходит "проявление" - ну прямо как фототпечаток в кювете.
Только что попробовал посветить на ЖКИ китайским ультрафиолетовым фонариком - процесс тоже пошёл, но значительно медленнее.
Подозреваю, что причина неприятности - деградация поляризационной плёнки.
Как лечить (и возможно ли?) пока не знаю, ещё не искал, но хотелось бы найти способ менее кардинальный чем предложенный WhiteLion:
http://forum.watch.ru/showpost.php?p=982507&postcount=7

Есть там межслойные переходы (по краям экрана), обычно их два, три или четыре, и как раз на советских ЖКИ они часто летят. Расположены они по боковым сторонам индикатора ближе к углам.

Типичный признак обрыва одной из общих шин, как правило именно на этих переходах.

Встречался такой глюк на Конвоях - при низкой температуре показывает четко, выше 22..24* - контраст падает и одновременно резко растет потребляемый ток. Дисплей в ведро...
А один раз попался противоположный случай (на Э5-208) - при нагреве видно четко и ток нормальный, а при охлаждении изображение расплывается и ток возрастает на 5..7 мкА.

Таки да. Положил в холодильник. Убедился. Спасибо.

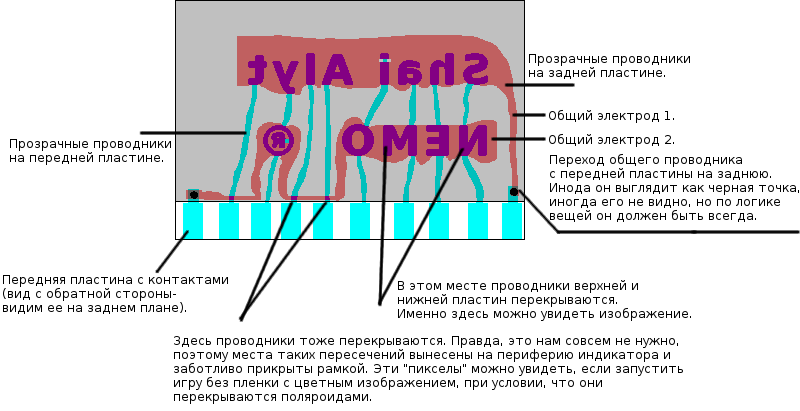

Межслойные переходы есть, они не могут не есть :) ЖКИ - это как конденсатор: прозрачный электрод на одном стекле, на втором стекле, между ними - слой ЖК.

Наскальная живопись:

Вложение 387040

p.s. жють сколько наотвечали, пока я живописал... :eek: :D

Премного благодарен за персональный ЖКИ с моим ником! ;)
А если кроме шуток - то ещё раз спасибо. Одна картинка - и всё понятно!
Воистину, лучше один раз увидеть :D

И всё-же - вернусь к вопросу. А мыслимо ли такую проблему полечить?
Если пропал контакт между стёклами, следовательно - там щель с воздухом.
Контактола туда попробовать запустить, что-ли... :confused:

Думаю починить нереально , если не прмогают резинки и поляризаторы то хана.

SUROK если у вас есть пленка с изображением кухни от веселого повара то я готов у вас ее купить. У меня ее нет совсем :) потерялась при перемещении во времени :D

chebadonov, от "поваров" есть (где-то) только сами ЖКИ и поляризационные пленки для них. С рисунками нет.

Большая часть ну погоди, собиралась в Калуге на восходе, кому ок принципиально, могу узнать по з/ч. Пишите в личку.

пятничный оффтоп

http://img1.joyreactor.cc/pics/post/...%B0-561691.gif

Аппаратный хакинг моего детства :D Взлом яйцеловки от украинских хакеров с целью снижения скорости. В зипе эти картинки в djvu.

Я кстати и без этого проходил игру А до 1000 очков. Игра кстати начинается сначала (один объект, затем 2 и т. д.), только скорость раз в пять больше.
Зы, в игре "Космический мост" всё совсем по-другому - игра продолжается с очень большим числом объектов, но скорость падает до начального значения.

Еще вопрос. Есть ли у кого-то тут "Веселые футболисты"? В своё время разобрал и потерял верхнюю пленку с рисунком, теперь нигде не могу найти? Реально ли сделать скан этого рисунка, чтобы затем напечатать его на прозрачной пленке?

Спасибо! Круто!
Хотя, если честно, мне всегда (да и сейчас) не хватало в яйцеловках не замедления
(игру "А" я в былые времена на своих "Ну-погодях" не раз до 999 проходил), а как раз "паузы".

Сомневаюсь, что это возможно, т.к. для этого надо "повесить" процесс игры, не повесивши процесс управления ЖКИ, а они оба, как я понимаю, выполняются одним и тем же контроллером и тактируются от одного и того же кварца. Разве что у контроллера игры вдруг обнаружится какая-то неиспользуемая нога типа NMI ;) (а в прошивке - программа его обслуживания :D ) или что-то в этом роде...

"Футболистов" у меня нет, а вот сканы плёнок "Ну-погоди" (два варианта) и "Кота-рыболова" - есть. Подчищенные и размноженные (15 шт. на лист А4). В .psd.
Если есть доступ к цветному лазернику и плёнка для лазерной печати - запросто можно распечатать.
[недурно бы составить публичную библиотечку сканов плёнок разных яйцеловок, для общего блага ;) ]

Да, и самих дисплеев тоже... А в идеале - сканов тех чертежей, по которым после масштабирования проводники на стекло наносились. ...вот ведь загнул... :rolleyes:
