Электроника 7-21-01 1993г.в.

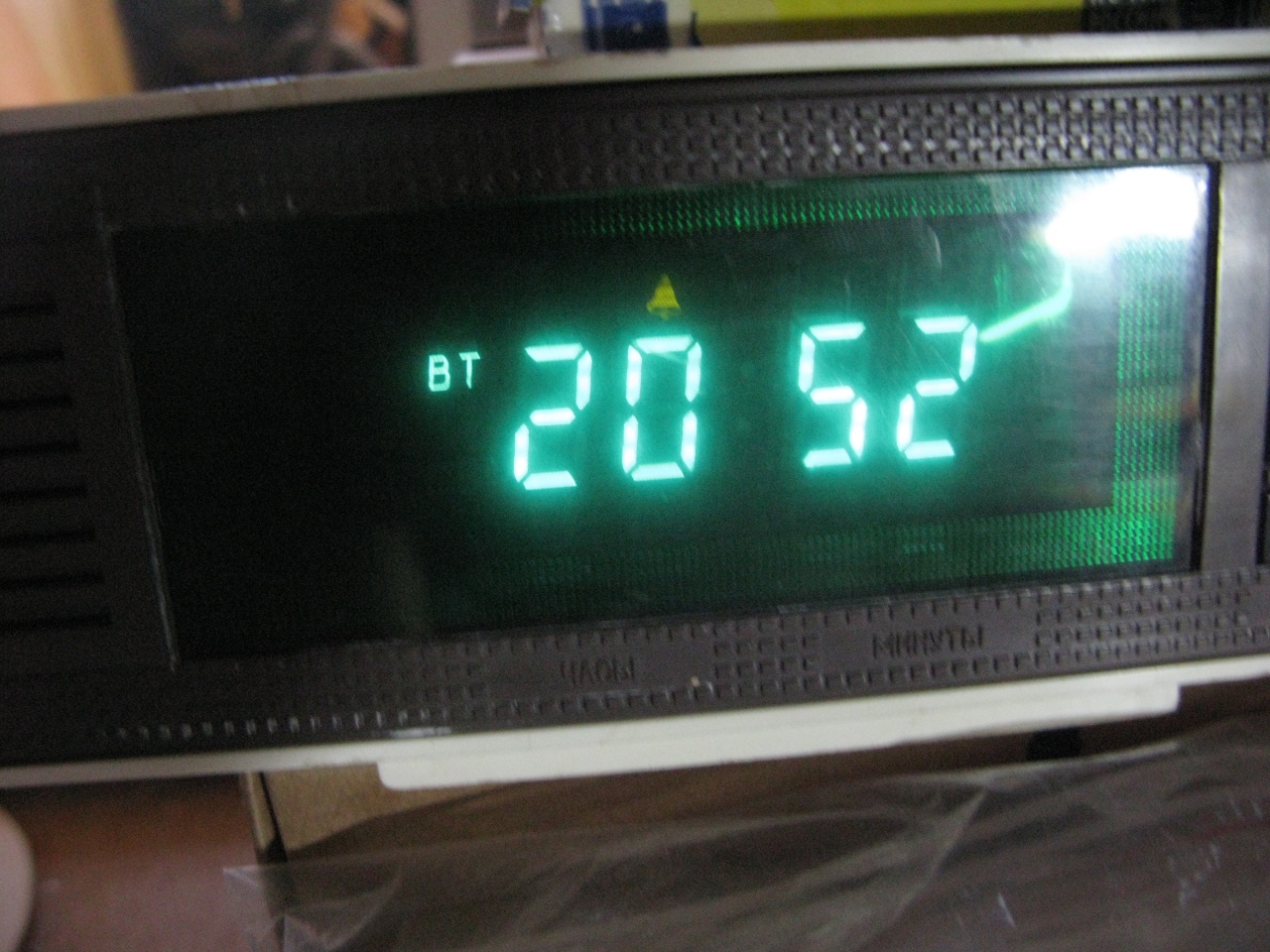

Помогите с это заразой! Электроника 7-21-01 1993г.в. СДЕЛАНО В РОССИИ!!! Долгие годы лежали без дела. ООООчень хочу починить! Фото и видео со странностями в зип архиве. Всё на них моргает, мельтешит. Сначала моргали, потом сдохли, после многих ударов опять заработали а потом опять сдохли. Хотел открыть корпус посмотреть, а там только один болтик, а вместо второго дырка замазана как бы воском. Раскрутил и корпус не снимается.:mad: Помогите пожалуйста! Подскажите причину неисправностей. И подскажите как снять корпус. А ещё если можете выложите их схему и инструкцию:o. Заранее благодарен.

В дырке замазанной воском д.б. винт(это пломба).
Я бы кварц заменил и пропаял подозрительные места на плате,
ещё контакты на кнопках стоит почистить.
Успехов в ремонте:)!

А вы архив скачивали? Вы видели что с ней творится?

Да, глюки недетские. :eek:

Ну, я бы для начала все старые электролитические конденсаторы (серебристые бочонки), около одной из ножек которых есть знак "+", заменил на новые такого же или близкого номинала на максимальное рабочее напряжение не менее указанного на старых.
(например: выпаиваем советский конденсатор 50мкф на 50V, ставим взамен новый 47 мкф на 50 или более (63, 100)V).
Особенно - в боке питания".

Советские электролиты любят пересыхать и терять ёмкость.
Так что очень может быть, что дам по питанию чёрт-те что творится. Отсюда и глюки.

N.B.: Не перепутайте полярность! На советских конденсаторах обозначали "+", а "-" был без обозначения.
На современных - наоборот, обозначен "-", а без обозначения - "+".

Советую ставить емкости раз в десять больше, современные конденсаторы имеют гораздо меньшие размеры.

Кстати похожие глюки у меня были с двухэтажной 202,
заменил маленькую платку с кварцем и всё стало замечательно.
А кондёры 93г вып.,действительно в первую очередь менять нужно,
в те годы,конденсаторы выпускались уже из рук вон плохие,
а если к тому же часы долгое время без работы стояли,
это поспособствовало,что они окончательно скопытились.

В блоке питания - согласен (ну, не в десять, а раза в два-пять...),
а вот в других местах - не уверен.
Конденсаторы могут играть и роль время(частото-)-задающих элементов.

В часах - вряд ли, у них очень большое допустимое отклонение от номинала. Я бы вообще нигде не фанател от увеличения ёмкости в разы. Смысла нет.

Я имею в виду только электролитические конденсаторы. Частоту задают два маленьки[ конденсатора возле кварца.

Инструкция и схема на часы Электроника 7-21

На днях оживил свою Электронику 12-41А (близкий родственник ваших часов) заменой кварца на китайский цилиндрический.

Мне самому 2 дня назад перепал такой же как с каким я просил помочь

Огромное спасибо за схему,теперь я смогу их приспособить как таймер включения освещения в подъезде дома.

Взял сегодня Электронику 7-21 (с большими цифрами!) на OLX - тоже пришлось поменять конденсаторы (большую бочку поставил 470/50). После этого часы пошли без проблем.
Ps, реально найти на них ИВЛ? Зеленые сегменты ещё более-менее, а вот красных почти не видно.

Добавлю, часы 1988 года, очень ранние для этой модели.

Таймер в этой штуке можно заводить больше чем на час. В инструкции написано, что при установке таймера надо обязательно сначала жать 0. Так вот, если нажать там 1, это добавить один час. Например, 1 час 10 минут - жмем С, *, 11000, ТМ. Только надо не забыть перед этим включить сигнал.
Зы, нули в конце набирать не обязательно, они создаются при нажатии С и запишутся автоматически.

------- ДОБАВЛЕНО ЧЕРЕЗ 29 МИН --------

Таймер тут оказался ещё более всеядным - он у меня спокойно сожрал введенные в него 99:59, хотя в инструкции написано максимум 59:59. У кого есть более поздние часы на этом чипе, проверьте: С * 0 9 ТМ (перед этим опять же включить сигнал: ПРГ ТВ). Таймер должен отсчитать 90 минут и пропищать.

Ещё вопрос. Почему на дисплее под днями недели надпись БУД? Ведь по логике схемы это индикатор ЕЖЕДНЕВНОГО сигнала, а не какого попало настроенного будильника.

В инструкции написано что БУД загорается во время установки времени будильника.

БУД загорается, если во время установки будильника после "*" нажать "7". А это как раз ввод опции ежедневного сигнала, на программаторах вроде 21-10 кнопка 7 подписана именно "ежедневно".

Разве можно ещё как-то по другому будильник выставить?
Хотя да, можно ещё на любой день недели отдельно время будильника задать

Цифра 7 в программе означает именно ежедневный сигнал.
Ещё одна особенность чипа. Поиск программы начинается с текущего момента времени, то есть в пятницу программа, записанная на вторник, не находится. Так вот, найти её просто. Жмём из основного режима С * 0 00 01 ПРГ. Поиск начнется с 00:01 воскресенья и найдет все возможные программы. Все нули писать нельзя - поиска не будет. Таким образом можно в любой момент просмотреть все программы. Точно так же можно просмотреть программы, начиная с заданного момента времени - вбить этот момент на дисплее (только не жать запись!) и нажать ПРГ.

Таки будет! У меня его не было, потому что одна из программ (а может быть и не одна) была по нулям.

Немного не так. Может показаться, что поиск не работает, если несколько программ записаны на одно и то же время.

Да, я вместо сброса программ переписывал их поверх на 00.00.

Можно ли на этих часах вытереть одну программу, не трогая остальные? Именно вытереть, а не установить по нулям. Переписать поверх можно, а вот вытереть - не нахожу.

Там нельзя переписывать программы поверх. Их всегда 16 штук. Можно только поставить неправильное время.

Можно переписывать. Выбрать нужную, набрать время и нажать запись - программа перепишется поверх.

Ну да. Можно перезаписывать, но стирать или добавлять нельзя. Можно только сразу все поставить на "_3 _7".

Не подскажете, что за три отверстия сзади данных часов,справа внизу.

Две контрольные точки (скорее всего под частотомер) и подстроечный конденсатор.

Что то как то тихо звучит сигнал. Может неисправность или так положено? Воообще часы прекрасные!!!!

Да, они пищат достаточно тихо, в отличие от 6-15 и подобных.

Здравствуйте.
Являюсь владельцем сабжа, часы спешат где-то по минуте в месяц (примерно), можно как то их отрегулировать?

Там есть доступ с задней части корпуса к регулировочному конденсатору.

Задняя часть корпуса выглядит так:
http://i89.fastpic.ru/thumb/2017/030...ebd9fe999.jpeg

Я так понимаю доступ этот через отверстия справа. Можете подсказать подробней или может инструкция есть?

В правом нижнем углу отверстие, через которое просвечивает шлиц конденсатора переменной емкости.

У вас ещё красные по божески светят.)) Мне сегодня приехала из Читы такая же. ... почти. Более поздняя, 92 года. Вот у неё красные еле видны. Правда индикатор у неё другой, это и ежу понятно, и цифры мельче и значок и надписи сверху. Прикупил на мешке новый индикатор, но по ходу он отличается от того что стоит в часах.

Вложение 1868573 Вложение 1868574

Интересное видео про часы. Советую посмотреть https://youtu.be/HH74BjJnyOY

Единственный озвученный параметр электронных компонентов, и это "предохранитель на 25 ампер". Обычно на всю квартиру ставят автомат на 16 ампер, а тут 25.
Автору желаю подучить электронику.

Здравствуйте. Нужна схема часов или скан инструкции Электроника 7. 21.01. Именно 7.21.01.
Они на индикаторе ИЛЦ5-4/7М. Нужна распиновка индикатора.

Подойдёт от 7-21.03, там такой же индикатор.
