Подскажите,что за модель?


Обнаружил в своих запасах трое совершенно разных
внешне часов,но вскрытие показало,что модуль
стоит одинаковый.
По функционалу,это какая-то поздняя разновидность
204й ЭЛЕКТРОНИКИ.
Одна плата-совсем дохлая,у двух других не индицируется
часть сегментов,что косвенно подтверждает близкое родство с 204й:D!
202е-в разы надёжнее!!!

29391. ;)

Это название модуля,а сама модель часов как
называется?

harris1969, для Победы название не знаю. А что касается Электроники, то модель так и называется - Электроника 5-29391. Бывают в пластиковых и металлических корпусах. Какое ещё название модели Вы хотели бы узнать?

Насколько я знаю, никаких альтернативных названий у этой модели нет. Впрочем, как и у 29354, 29358, 29361, 29366, 29367 и др. :)

есть неофициальное название - Электроника61:)
у меня плата с рассверленными "дырочками" под звуковую катушку и подстроечник... именно в таком исполнении она и должна была выпускаться - с подстроечником и звуком:)
кстати, у уважаемого harris1969, то что в пластиковом корпусе ближе всего к Э61:)
p.s. вот и фоточку в инете надыбал;) пусть не смущает надпись "Камертон61" - для этой модели индекс остался СССР-овский:)

А в какие годы выпускалось сие чудо:rolleyes:?

честно говоря, ни разу не попалась модель со звуком:( то ли на заводе так и не смогли разработать и установить звуковой чип (только зачем - будильника-то в этих часиках нет:rolleyes:, или вообще переработать схематику платы планировали:rolleyes:), то ли просто отказались от этой идеи и просто пустили в массы как молодёжные часы в пластиковом корпусе:cool:
правда видел вживую ещё в ромбовидном корпусе женский кулон ( как Э51, только немного большего размера; в таком виде модель фигурирует в каталоге завода именно как Э61)... в общем, как всегда всё запутано - повторюсь, это всего лишь неофициальное название, хотя судя по знаку качества на моих пластиковых планировались к выпуску ещё в СССР-овские времена, а на фотке из инета попытка реинкарнации этой модели уже, примерно, в середине 90-х:)

Эта модель в книжках называется 5-204Б. Хотя к 204 она не имеет никакого отношения, это гораздо более поздний чип. Такой же стоит в 18351.1.

нет... пожалуй, не совсем корректно;) это именно 29391 с индикатором на одной токопроводящей резинке - такой же для модели Э5-204А ( ИЖЦ9-4/7); кажется, что у уважаемого harris1969 - ПОБЕДА, это ничто иное как Э5-204А:) кстати, если исходить из идентичности модулей, то ПОБЕДА - это тоже Электроника61;)... для модели Б6-204Б используется индикатор на двух резинках ( ИЖЦ2-4/7)... для модели 18351.1 используется индикатор ИЖЦ13-4/7 на одной резинке меньшего размера:)

вот тут ещё одна мысль гениальная меня посетила - пишу пока она не ушла к другому:D

если посмотреть внимательно на модели 18351, 18351.1, 18354, 18354.1, 18394, 18394.1, то приходит не просто гениальная мысль, но и сногсшибательная - это есть ничто иное как.......... - Электроника58!!!:eek: вот так-то:D:rolleyes:
просто в разно-корпусном исполнении...
интересно, кому выгодно блистать своими познаниями, запутывая интересующихся номерами модУлей, когда речь заходит про номера модЕлей?:rolleyes:
хотя умом понимаю, что не совсем это правильно:rolleyes:

А разве вот это не 204А,с надписями МЕСЯЦ/ЧИСЛО
на индикаторе?
А название 204Б там вполне логично, из за полностью
идентичного функционала.

Doomych, мне очень интересно, что по Вашему общего между перечисленными моделями, в частности, 18351.1, 18394, 18394.1 и Электроникой 58?

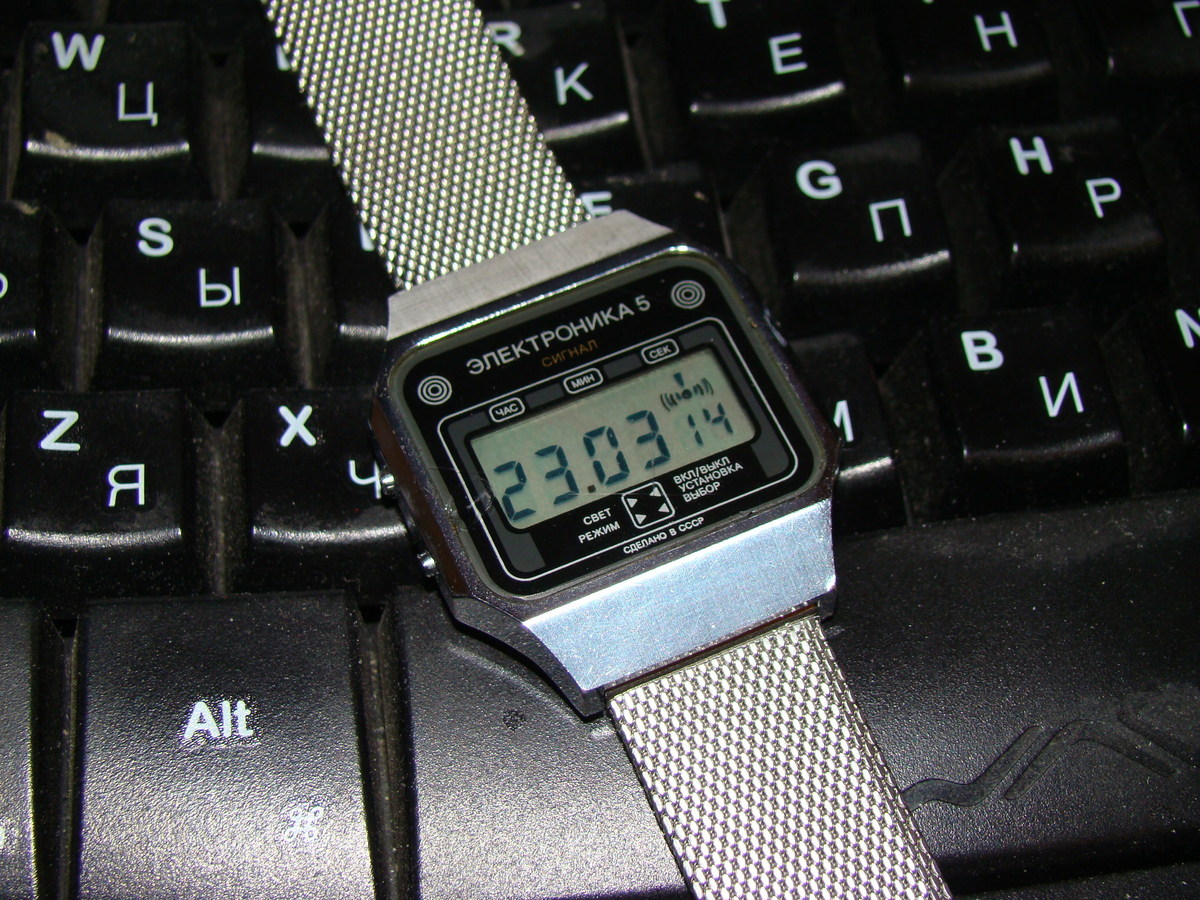

Вот фото.

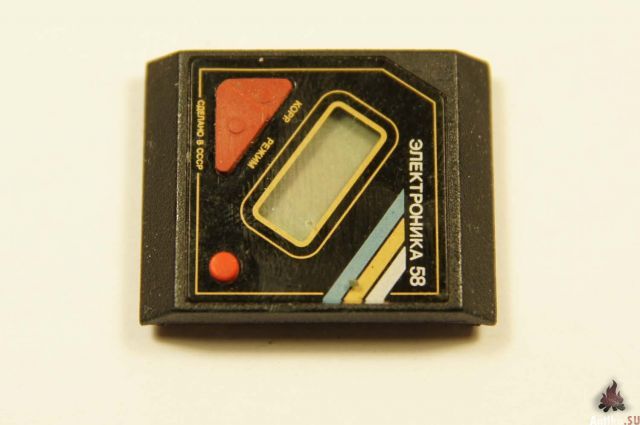

Вложение 249029 Вложение 249030

Платы у них разные, в первых подсветки нет, в Электронике 58 есть. Так что я не знаю, почему Вы сделали такой вывод.

Не знаю, что за модель 18354, но 18351 это совсем не то же самое, что 18351.1.

Этот камень в чей огород? :cool:

18351 это совсем не то, равно как и 18351А.

:) есть модуль 5-204А ( тот, который я обозвал Электроника61;)) с индикатором ИЖЦ9-4/7 - резинка только с одной стороны, без надписей "месяц, число":) и есть модуль 6-204А с индикатором ИЖЦ2-4/7 - резинка с двух сторон и надписи "месяц, число":) в какой-то теме поднимался вопрос по идентификации модели Электроника50 - вот у Вас она и имеется ( модули Б6-204А, 29351:))

они построены на одном чипе... про подсветку - это как вроде в модулях 30350, 30351, 30352, 30353 - построены на одной базе с добавками и убавками каких-то элементов (подсветка, подстроечник, форма платы...)

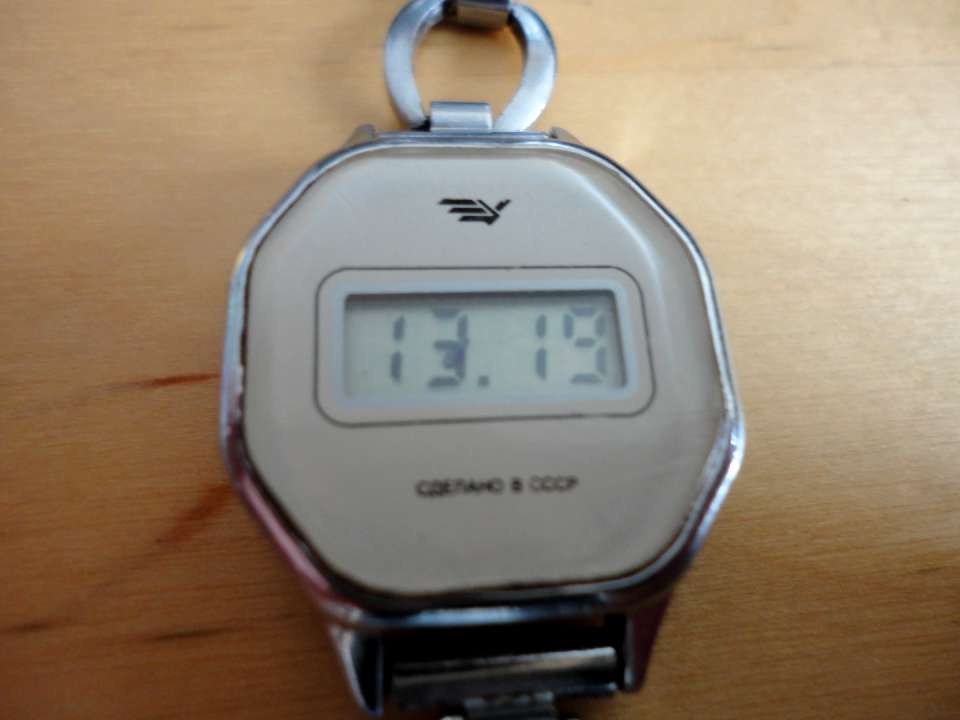

:eek: виноватть:o следует читать - 18391.1... модуль 18391 - это кулончик:o
воть ссылочка - сравните и почувствуйте разницу;)
тут

аааа!!!! меня ужО бьють!!!

ЖКИ у них общий.

Николай, ну и что? У Э5-29364 и 30364 ЖКИ тоже "общие". Но ведь это не означает, что это одна и та же модель, не так ли?

Даже если эти часы построены на одном чипе, всё равно это разные модели. Или Вы всерьёз считаете, что это не так?

Возвращаясь к написанному Вами ранее (я так понял, это высказывание предназначено всё-таки мне), я хочу спросить, Вы никогда не встречали название моделей Электроники, которое совпадало бы с названием модуля? И о какой выгоде и "запутывании интересующихся" Вы говорите? Просто очень интересно.:rolleyes:

Да ладно вам, горячие финские парни, ещё подерётесь, чего доброго. :p
"Электроник" - "электронику" - друг, товарищ и брат! http://funportal.info/smiles/smile197.gif

Лучше подскажите мне, как отличить плату 5-209 от платы 5-208.
При том, что я ни той ни другой не видел. :confused:

Лучше всего - с фотографиями.

:) нет, конечно.... ведь вся эта путАница возникла ещё на заре создания форума:)
как выяснилось - не всегда следует доверять "авторитетным" книжкам про наших любимых электроников, которые пестрят большим количеством цифр ( книжки;))... особенно, если производители так наизголялись над нами, создавая "шедевры" ( правда, теперь уже не создают:()- и примеров в картинках на форуме более, чем достаточно;) про домашние коллекции скромно умолчу:rolleyes::p...
удивляет упорное стремление оперировать шифрами модулей когда речь заходит про модели:( хотя для некоторых моделей это весьма актуально ( например - 5-29367)... кто эту моду ввёл на форуме? кого следовало бы приласкать тяжёлой дланью?;)

по-факту - именно и есть одна модель в разно-корпусном исполнении:)
лежат передо мной Э77, Э77А, К59, К62... мне верить собственным глазам или м..., которые будут утверждать, что это разные модели, ссылаясь на надписи номера модуля на шкурке?:eek::rolleyes::confused: по-факту - это одна модель в разно-корпусном исполнении, и если я неправ киньте в меня булыфник:p

:D меня переполняет любовь к родственникам:p готов заточить их в своих самых-самых крепких объятиях... чтобы дышать им стало трудно:D:D:D
только не драться - мне моего здоровья очень жалко;) да и денюшку потом придётся тратить на его поправку:rolleyes::o

p.s. я в шоке:eek::confused: почему-то сообщения от разных людей у меня отметились как-будто от одного:confused::eek: прошу прощения у уважаемых WhiteLion и Shai Alyt NEMO за сие недоразумение:o может глюк какой?:confused:

По числу контактов под ЖКИ - у 209 их около 50, у 208 - около 40.

Тогда, мэйби, найдутся энтузиасты и составят столь нужную нам всем табличку моделей/шифров модулей/моделей ЖКИ/функций/источников питания/бла-бла-бла...
Да ещё и с картинками и краткими описаниями характерных отличительных признаков.
Такой себе краткий атлас-определитель "Электроник".

А комьюнити будет вносить коррективы и дополнения. :cool:

Уважаемый Doomych, Вы упорно не хотите замечать очевидных вещей. Есть модели Электроники, у которых есть альтернативное название, есть модели, у которых этого названия нет (модельный ряд 5х и новодельные в расчёт не беру). Причём в большинстве случаев (кроме разве что самых ранних моделей) название модуля и является моделью. Вот посмотрите в качестве наглядного примера, как выглядит паспорт от модели 18351Б (203Б) (взят из ветки с инструкциями). Как по Вашему эта модель называется? Или вот, инструкция от модели 29364. Это же касается и ещё множества моделей, не только 29367. Это ещё и 29358, 29360, 29361, 29364, 29366, 29368, 29391 и др. Надеюсь, не трудно догадаться, как называются модели часов, в которых стоят эти модули? Или у Вас есть для этих моделей ещё какие-то названия?

И с книжками всё более-менее в порядке. В них лишь отражена заводская информация.

Ничего подобного. 30364 и 29364 - разные модели.
Вложение 249374 Вложение 249373

А в путанице виноват не форум, а завод-производитель.

Вероятно, они просто построены на одном и том же чипе, а обвязка - разная. И динамик соостветственно, разный. На том же чипе, похоже, ещё и 2-11
http://www.leningrad.su/museum/show_calc.php?n=3
делались. И ещё энное количество разномастных будильников...

N.B. Под "тем же чипом" я понимаю то же ядро чипа (отсюда и идентичный функционал), т.к. опять же, корпусировка и, возможно, интерфейсная часть чипа отличаются.
Но модели - разные, полюбэ.

А вот Электроники и Камертоны последних лет - там уже вообще труба.
Действительно, одинаковые модули в разных корпусах и с разными обозначениями.
Формально - разные модели, по сути,- только разные корпусные исполнения.

Кстати да, 2.11 на этом же ядре. Хотя у наручных моделей сигнал обрезали до 10 секунд.

Скорее всего только похожи. В 2-11 будильник звенит минуту и повторяется три раза, если не отключить.

Вот попалось такое чудище,снаружи
ни чего необычного,но внутри:eek:,
вижу такое впервые!
По функционалу то же,что ЭЛ.-204,
по исполнению(внутри)похоже на ЭЛ.-207,
видимо,д.б. и пластина,которая поджимает
батарею со стороны плюса,как у 207й.

впервые вижу такую схему часов:confused:

harris1969, не пойму, что Вас так смутило? Это Электроника 5-204 Б (29351 Б). Никакой пружины, прижимающей батарею, быть не должно. Эту задачу выполняет люк.

Потроха я такие видел в мастерской неоднократно,
но в часах встретил впервые.
Поначалу собирал избирательно,а сейчас мету всё подряд:D!
А это что тогда?

А это Электроника 204 А (29351 А). ;)

У 204А на дисплее ЧИСЛО МЕСЯЦ и сам
дисплей выше центральной оси
и батарея внизу отн дисплея.
В этих часах ЧИСЛО МЕСЯЦ нет,
дисплей ниже центральной оси
и батарея вверху.
Могу раскрутить,для сравнения модулей.
Только завтра,уже спать пора.

harris1969, Вы ошибаетесь. Надпись "ЧИСЛО МЕСЯЦ и сам дисплей выше центральной оси и батарея внизу отн дисплея" как раз таки у Электроники 204 Б. :)

Так модуль-то абсолютно не такой,
как у этих часов или были разновидности:confused:

29391.

Володя, да, были ещё разновидности. Кстати, в этом вопросе наблюдается определённая путаница. Модуль, где вся обвязка припаяна прямо к выводам микросхемы, это модуль модели 204 Б. Однако, есть ещё модули с таким дисплеем (МЕСЯЦ ЧИСЛО), в которых платы выполнены обычным печатным способом. И вот к какой модели отнести такие модули, однозначно ответить трудно, поскольку данные из различных источников противоречат друг другу. Но платы разные, используемые ЖКИ тоже. Поэтому, по идее, и модели часов не должны иметь одно и то же название.

siealex, я, возможно, ошибаюсь, но по-моему 29391 и 29391 А - это Электроника в пластике. А платы в них попадаются и те, и те. Судя по каталогу запчастей, в 29391 используется ЖКИ ИЖЦ2-4/7 (МЕСЯЦ ЧИСЛО, с 2-мя рядами контактных площадок, сверху и снизу), а в 29391А ИЖЦ9-4/7 (обычный, с одним рядом контактных площадок сверху).

Спасибо,хоть какая-то теперь ясность в этом вопросе появилась.
Явление конечно парадоксальное,когда часы полностью отличные по конструктиву называются одинаково:confused:!
А вариант с такой платой мне впервые встретился,видать он не так част,
204х(в разной степени убитости) мне за это время уже штук 20 попалось.

Не силён в электронике, на такой-же модели, на маске, что за номер:confused:
И зачем вынесен наружу?

Извиняюсь, за подъём темы... А не сохранились часики? Как они вообще, запустились, ходят? Просто сейчас ищу именно такие. Точнее даже начинку от них.

Такие номера ставились на опытных партиях.

Ребята, какие платы к каким моделям? Первая (слева) один в один стоит в пластиковой Электронике, как в начале темы, (29391)??? А остальные?

http://s020.radikal.ru/i723/1310/09/20bbadce2eb7.jpg http://s020.radikal.ru/i700/1310/06/daa0c8485a55.jpg
