Ремонт часов ЗиМ 2608

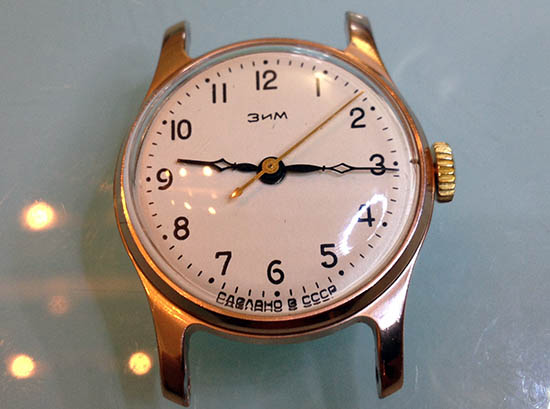

нашел я на барахолке сей чудесный механизмъ производства ЗИМ.
что на нем и написано.

http://forum.watch.ru/attachment.php...1&d=1408482589

лично я вижу некий шарм в простоте дизайна этих часов уже несуществующего, увы, завода.

и решил я его оставить себе в коллекцию.

определили, что выпуск 1972-1975
если брать посередине, где то 1974, год, в который родился я сам. это еще одна причина :)

часы конечно, не ходили. а то кто бы их за 100 рублей мне отдал?


грязи было жуть внутри.

итак, разбираем.
циферблат в отличном для своих лет состоянии.
снимаем стрелки съемником и упаковываем чтобы не повредить.

http://forum.watch.ru/attachment.php...1&d=1408482864

упакуем циферблат, чтобы не дай бог :)

http://forum.watch.ru/attachment.php...1&d=1408482864

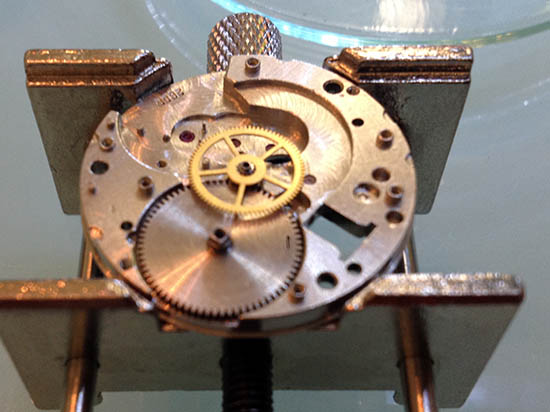

вот что под ним:

http://forum.watch.ru/attachment.php...1&d=1408482864

дальше все все снимаем, оставляем голую платину:

http://forum.watch.ru/attachment.php...1&d=1408482864

и все это - в ультразвуковую мойку в раствор для помывки механизмов.
но винты не туда, их в отдельную кучку.
зачем? какие то добрые люди залезли своими кривыми руками и сорвали на винтах грани. поэтому их зачищаем, полируем:
(было - после зачистки - стало после полировки)
http://forum.watch.ru/attachment.php...1&d=1408483112

кроме того, полируем слегка собачку, колесо барабана и заводное, чтобы освежить блеск, но не "заколхозить" детали, удалив заводскую отделку и превратив в отвратительный зеркальный вид...

а тем временем, мойка уже закончена, поэтому все деталюшки помещаем в изопропиловый спирт, кисточкой проходим по камням, чтобы на них не осталось и намека на старую смазку:

http://forum.watch.ru/attachment.php...1&d=1408483112

после полоскания - сушим все это!

http://forum.watch.ru/attachment.php...1&d=1408483092

все. можно собирать.
начинаю с установки накладного камня баланса на платину, на него даем немного масла:

http://forum.watch.ru/attachment.php...1&d=1408483092

дальше собираем узел баланса. все такое маленькое!!! отвертка кажется ломом!

http://forum.watch.ru/attachment.php...1&d=1408483499

правим волосок так, чтобы он был посередине между штифтов, для того, чтобы была "игра" волоска, когда часы пойдут. это должно быть по всему диапазону хода градусника.

кроме того, сразу двигаем колодку волоска, чтобы эллипс - камень на балансе- был строго между штифтами анкерной вилки.
(откуда это все в моей голове???!)


важно проверить баланс, как он работает отдельно.
для этого ставим его на платину, на которой ничего нет, кроме накладного камня для баланса.

http://forum.watch.ru/attachment.php...1&d=1408483519

дуем из груши на баланс.
вуаля! больше 45 колебаний в любом положении!

http://forum.watch.ru/attachment.php...1&d=1408483499

мост баланса снимаем и откладываем в сторону.
начинаем сборку.

http://forum.watch.ru/attachment.php...1&d=1408483776

ставим мост барабана, заводное колесо, собачку

http://forum.watch.ru/attachment.php...1&d=1408484020

собираем ангренаж:

http://forum.watch.ru/attachment.php...0&d=1408484039

устанавливаем мост ангренажа, приходится повозиться, не сразу все цапфы колес ангренажа входят в свои камни. главное правило здесь - никаких усилий.
лично я ставлю их по порядку от минутного, заканчивая анкерным колесом.
для проверки дуем из груши - от легкого дуновения колеса крутятся!

сразу же даем смазку на камни.

http://forum.watch.ru/attachment.php...1&d=1408484070

переворачиваем механизм и собираем ремонтуар, аккуратно с пружинкой, она любит делать "бзынь" и начинается процесс ползания по полу:

http://forum.watch.ru/attachment.php...1&d=1408484362

даем смазку на узлы ремонтуара, и закрываем его пружиной.

http://forum.watch.ru/attachment.php...1&d=1408484362

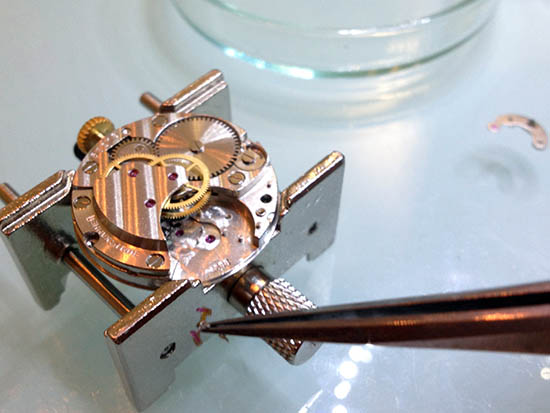

скат колес есть, баланс в норме, значит ставим анкерную вилку:

http://forum.watch.ru/attachment.php...1&d=1408484568

... и ставим ее мост, винт тоже отполирован, играет..!

http://forum.watch.ru/attachment.php...1&d=1408484568

остается набросить узел баланса, завести пружину на пару оборотов и начался ход! ура!

http://forum.watch.ru/attachment.php...1&d=1408484568

http://forum.watch.ru/attachment.php...1&d=1408484568

вот и видео, чтобы понять, что ход очень неплох!

YOUTUBE VIDEO

устанавливаем циферблат, придерживая стрейч пленкой, чтобы не касаться его руками, закрепляем циферблат 2-мя боковыми винтами:

http://forum.watch.ru/attachment.php...1&d=1408484948

напрессовываем стрелки на потансе, благо выбор пуансонов отменный, откуда они у меня? ах, да, купил на ebay )))

http://forum.watch.ru/attachment.php...1&d=1408484948


устанавливаем механизм в заранее отполированный корпус с отполированным стеклом, последний раз взглянем на игру света на винтах, которые тоже отполированы!

http://forum.watch.ru/attachment.php...1&d=1408484948

проект окончен!!!

http://forum.watch.ru/attachment.php...1&d=1408484948


вернее, не совсем, я позже заменю колесо баланса на родное, с винтами.
а это кто то поставил в 80х годах.


YOUTUBE VIDEO 2


если нашлись такие, кто дочитал до этого места, посоветуйте, ремешок какого цвета сюда более уместен?

спасибо за внимание!

Замечательный отчёт и прекрасные получились часы.
Думаю, что по годам они ещё старше. Где-то конец 60-х., не позднее 71 года.

Шикарно!
И часы, и работа заслуживают высочайших похвал!

У меня схожий ЗиМ, под рукой нет, по-сему так, словами.

Носил с черным кожаным ремешком, с напульсником. Теперь коричневый буду ставить, тоже с напульсником. Как куплю, покажу. Нужно искать по дизайну тех лет, не слишком большой, но, что бы немного выглядывал из под часов (напульсник). Как манжета рубахи выглядывают из-под рукавов костюма.
Черный ремень играет со стрелками, коричневый же - к золоту более. Но скорее всего, остановлюсь на черном, он хорошо гармонирует со стрелками.
Хотя это всё на любителя.

П.С. В Киеве всё проблемнее и проблемнее с мастерами по сов. часам. Тем более, низкого-среднего ценового диапазона и простых, надежных механизмов. Вас бы сюда. :D
Если есть инфа, где можно в Киеве починить/освежить сов. часы (Восток, Победа), милости прошу, в ЛС.

ан нет, братец, посмотри раздел "Ремонт и обслуживание часов", иногда мне кажется, что украинцев там больше всех. много ребят из Киева и других мест.
там и заявку можно оставить в соответствующей ветке.

ой, нет. уж лучше вы к нам! (с)

Превосходная тема! Очень интересно.
Но всё же, кажись, не в том разделе.

Спасибо, прекрасно освещенный ход ремонта. Вопрос - не видно, что Вы делали с барабаном. Если не разбирали, не мыли и не мазали отдельно пружину, то это не есть гуд!

Вай маладэц дарагой!Из какого-то замшелого ЗИМа та-акую конфету сделал; конечный результат лучше,чем у Германа. Сверхъестественное, однако, у вас терпение,сэр...

Баланс такой и был, без винтиков? Судя по всему он от поздних 2602.

только смазал. у меня, к сожалению, нет устройства для намотки пружины. а руками мотать неправильно. Душан Владимирович, например, за это на месте расстреливает. :)

так точно.
я и написал, что буду позже менять баланс на родной, с винтами.

По-моему, тут будет уместен ремень коричневого цвета с чёрной или белой строчкой (это уже по вкусу). Желательно с напульсником, чтобы корпус подольше сохранить.
