Редкий настенный пружинный "Маяк" с боем. Обзор, фото
Вложений: 38
Выпала мне честь перебирать пружинный балансовый Маяк с боем, которого я до этого не видел даже на картинках

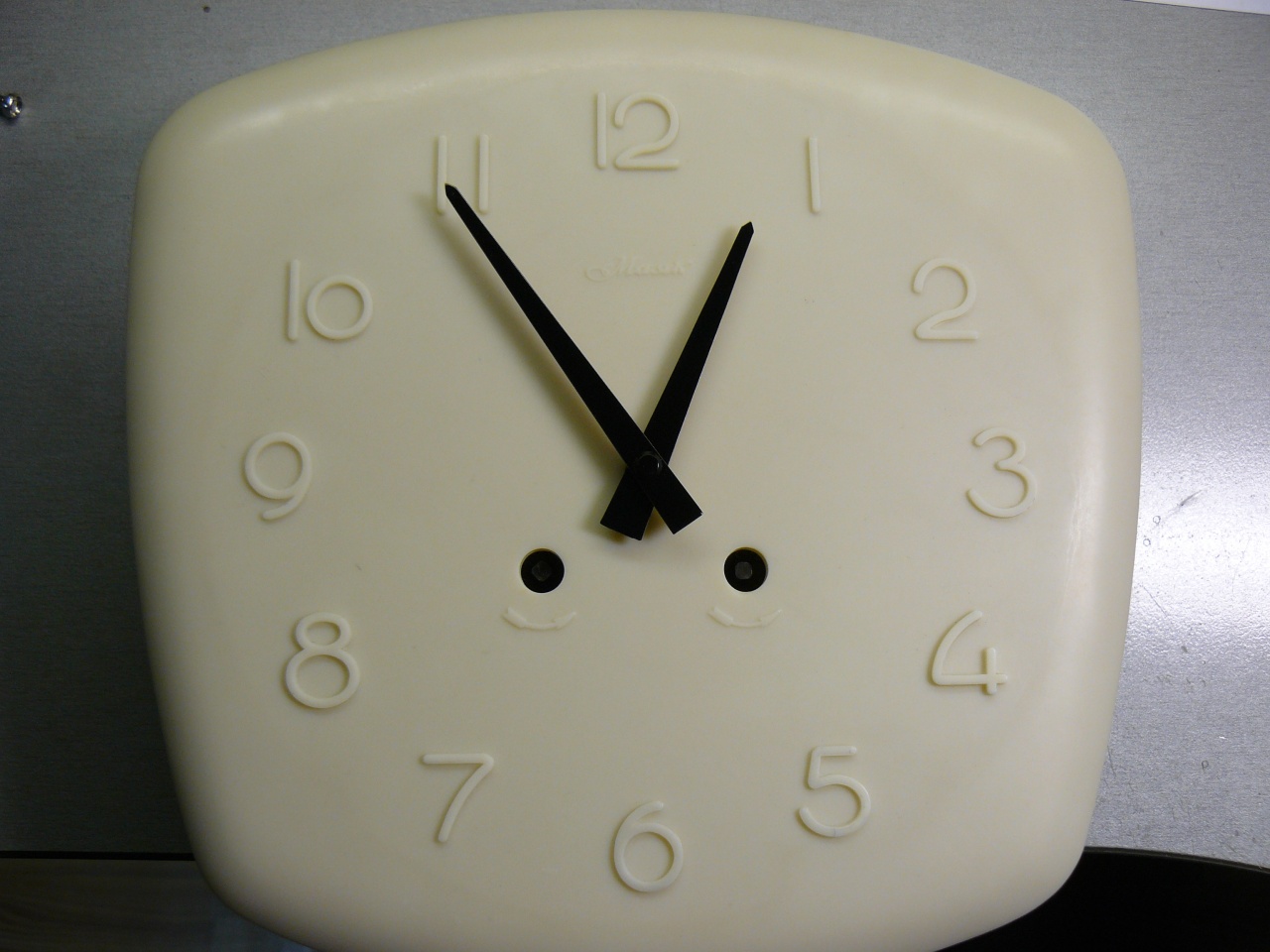

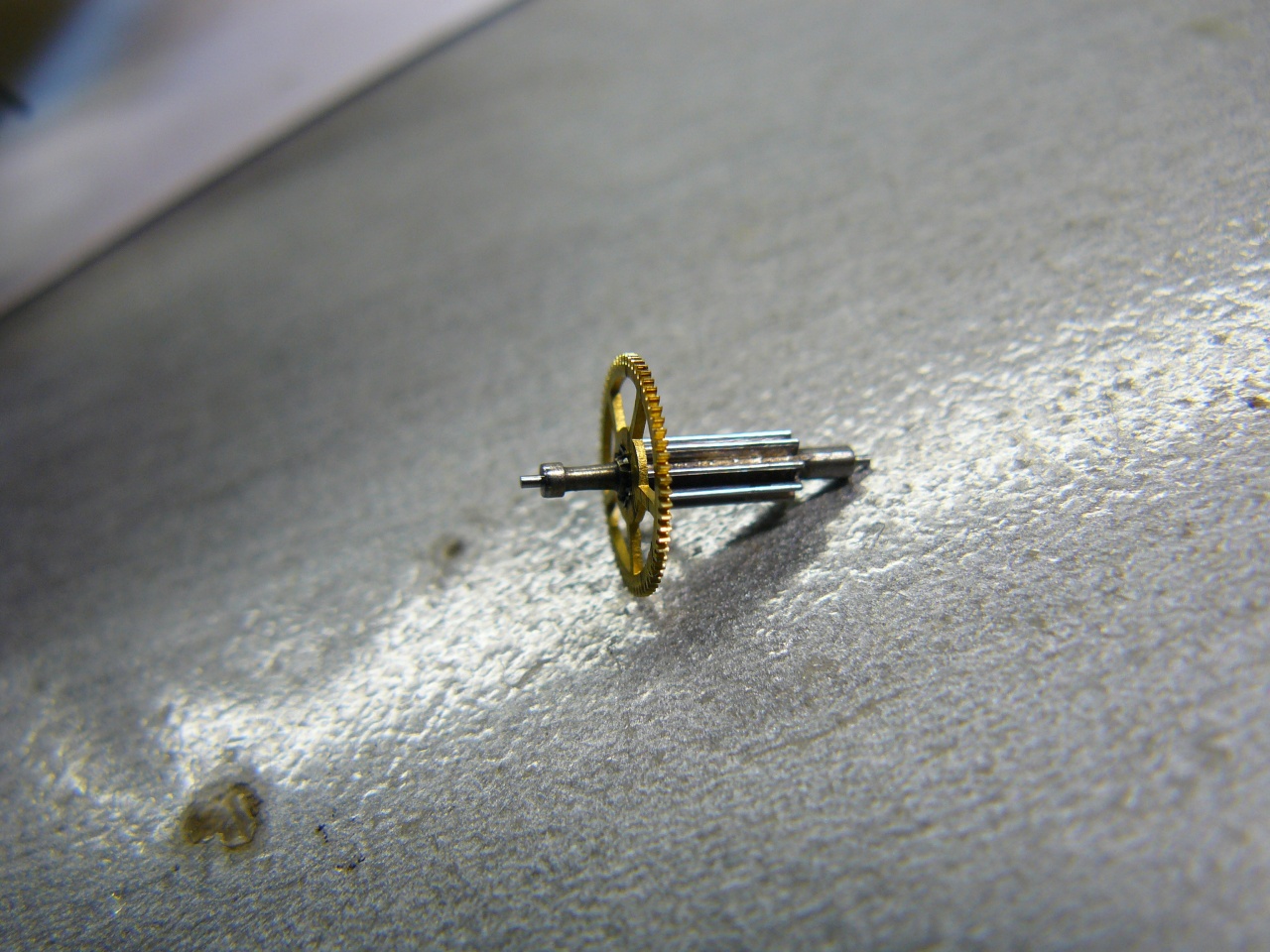

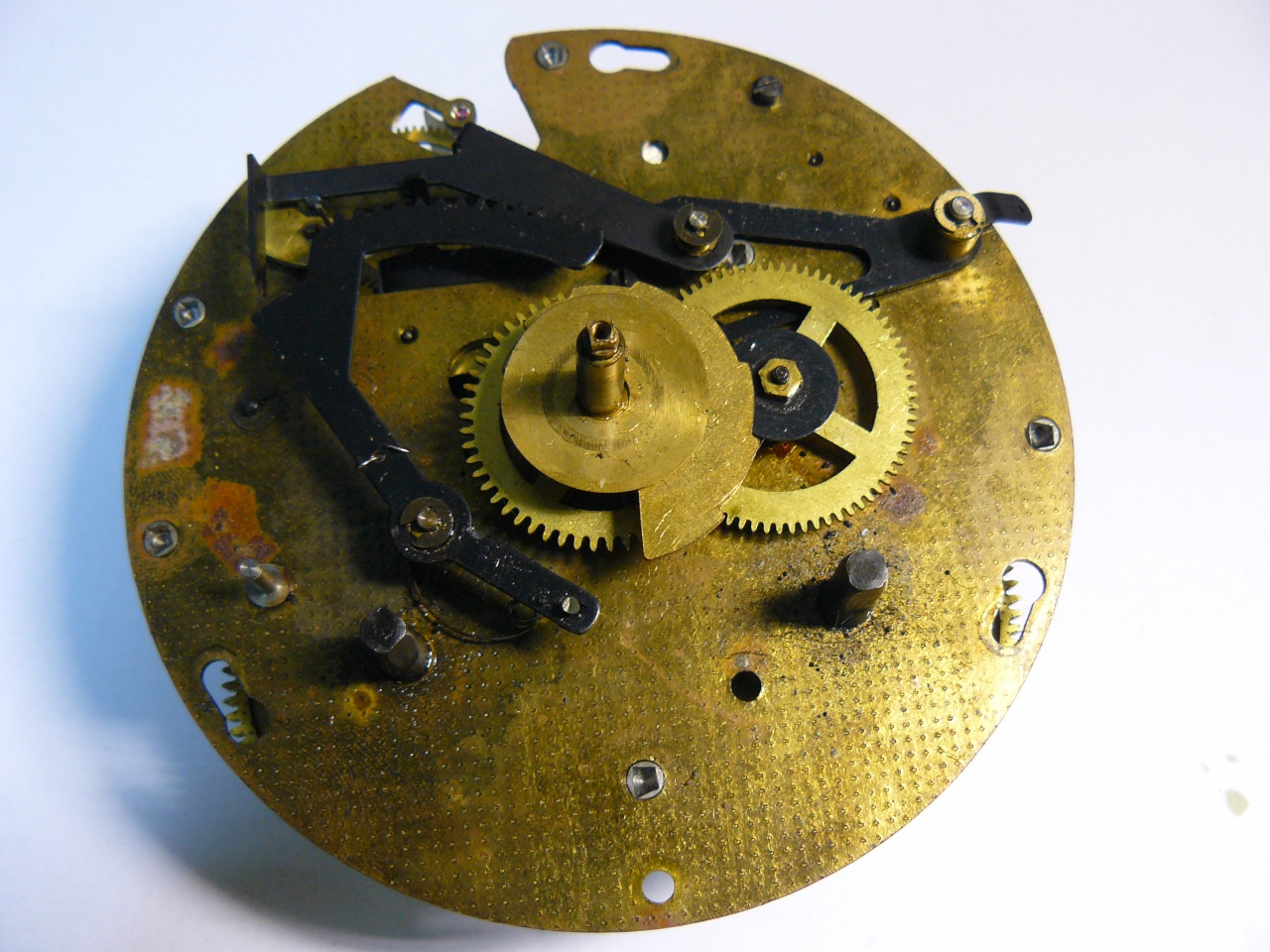

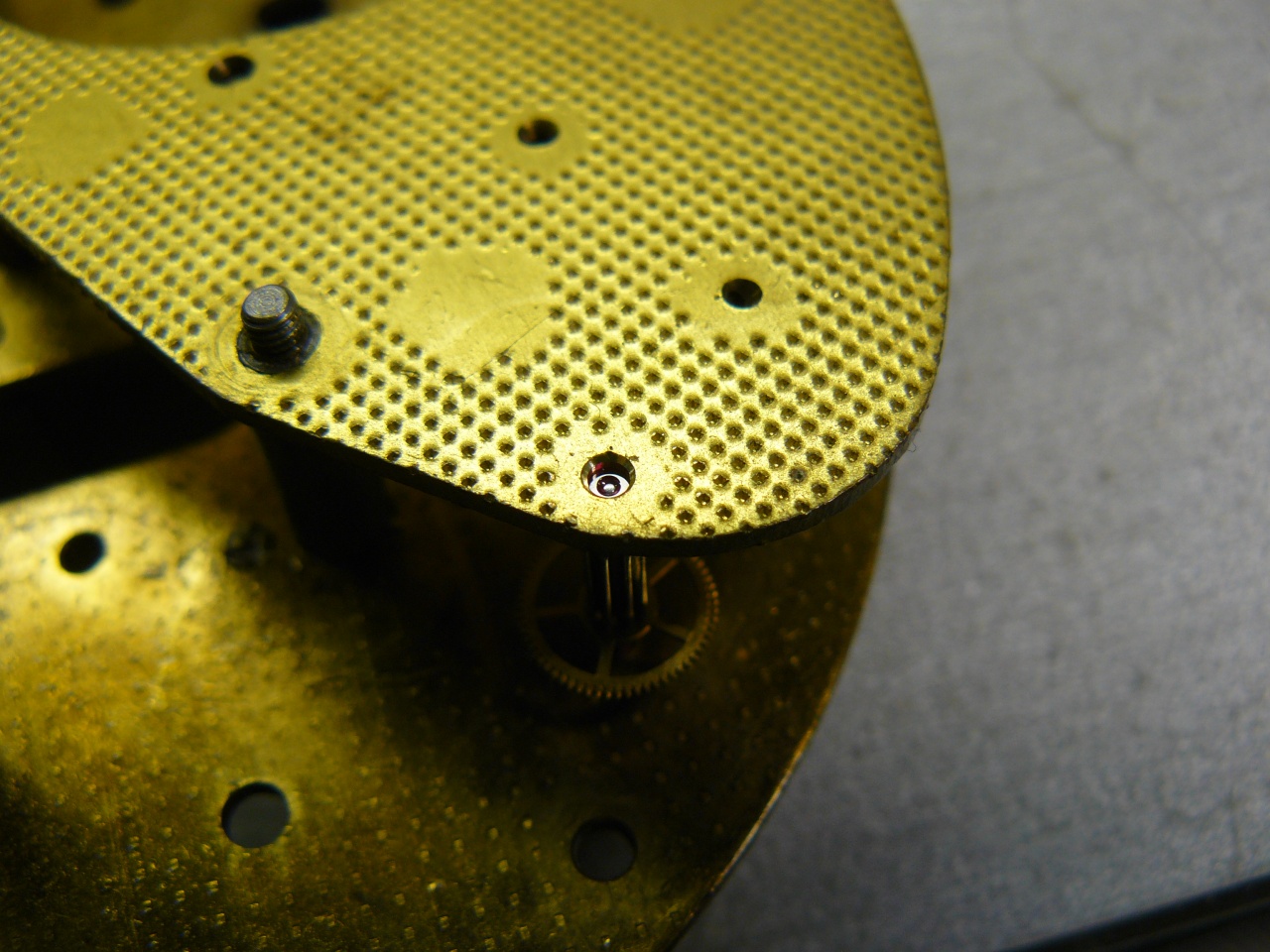

Часы перебирал для нашего форумчанина Дизайн часов эпохи 60-х, корпус висит на веревке Жаль, не удалось сделать фото внешнего вида "до", часы как будто побывали в роли игрушки, цифры были наведены шариковой ручкой, стрелки покрашены фиолетовым лаком для ногтей, кисточкой с разводами:( Изначально стрелки были покрыты покрытием под золото, но т.к. оно не сохранилось, решил покрасить их в черный цвет, так контрастнее Корпус после отмокания в стиральном порошке стал снова чистым, кстати я не знаю, были ли цифры покрыты краской, или нет Вложение 611549Вложение 611550Вложение 611551 Теперь самое интересное - механизм Калибр СЧЗ 100125 своей двухуровневой конструкцией напоминает один мех Ленцкирха Вложение 611553Вложение 611554Вложение 611555 Вложение 611561 На первый взгляд кажется, что в механизме 2 барабана, но это не так, черные барабаны - неподвижные и прикреплены к мосту, в общем Маяк верен традиции неподвижно закрепленных пружин Вложение 611562Вложение 611563 В механизме нашлось несколько изношенных цапф и отверстий Цапфы секундного колеса и соответствующие им отверстия - слабое место всех Маяков, поэтому слабое место было решено превратить в сильное, поставив камни Вложение 611564Вложение 611565Вложение 611566 Цапфы колеса были обточены под диаметр отверстия в камне и укорочены Вложение 611567Вложение 611568 Теперь вращается как по маслу :cool: Вложение 611571 Ось ветряка на удивление тоже имела сильный износ цапф, поэтому она тоже была "пересажена" на камни Вложение 611573 Также было установлено 3 футора под недельные колеса хода и боя и промежуточное колесо ангренажа Вложение 611578Вложение 611579Вложение 611580Вложение 611581 ------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН -------- Установка футора под промежуточное колесо: футор впрессован в платину, но диаметр отверстия несколько меньше диаметра цапфы: Вложение 611584 Далее берем сверло подходящего диаметра и рассверливаем футор под диаметр цапфы, используя противоположное отверстие в мосту как направляющую для сверла Вложение 611585Вложение 611586 Цапфа идеально подходит Вложение 611587 Теперь осталось сделать лунку для удержания масла Вложение 611588 Кинематика механизма хорошо видна на этом фото Вложение 611589 Механизи перебран, смазан, судя по маркировкам на приставном ходу, год выпуска - 1968 Вложение 611591 Вложение 611592Вложение 611593Вложение 611594 Вложение 611595Вложение 611596Вложение 611597 Вложение 611598Вложение 611599 Вместо потрепанной старой веревки была сплетена (с чужой помощью) новая Вложение 611600Вложение 611601 Вид сзади Вложение 611602 Установка дополнительных камней не прошла даром, механизм показал хорошую амплитуду баланса, которая достигала 300 градусов в рабочем положении (горизонтальная ось баланса) С регулировкой пришлось помучиться, часы сильно спешили (+4 мин/сутки) при среднем положении регулятора, штифты максимально сдвинуты, поэтому пришлось подложить по 5 грузовых шайб под 2 противоположных винта баланса |
Вложений: 1
|
Dima343, примите моё безмерное уважение к вашему мастерству!
Нечастая встреча со старым знакомым, здесь соединилась с примером образцового отношения к своей работе! Полагаю, что часы обрели нового владельца, знающего сегодняшнюю их стоимость. |
Отличная работа!Здорово!
У меня в таком дизайне, только без боя-есть и белые, и черные. А с боем не видел живьем. Изначально и стрелки, и цифры желтые под золото. Если нужно-могу покрыть заново. Будут как позолота. Бой у них приятный? |
спасибо всем за отзывы
Цитата:
еще сильно слышны щелчки при поднятии гребенки, хотя острие рычага падает точно во впадину между зубьями гребенки |
кому интересно услышать бой, я выложил видео
http://www.youtube.com/watch?v=bqi--0KZlK8 заменил молоточек на другой, с более жесткой кожей, бой стал громче |
Уважаемый Dima343,Вы бы не могли сделать видеоурок по установке футоров и камней? Я думаю, многим пригодиться.
|
Вложений: 1
наверное нет, перед камерой буду волноваться, т.к. все должно быть идеально

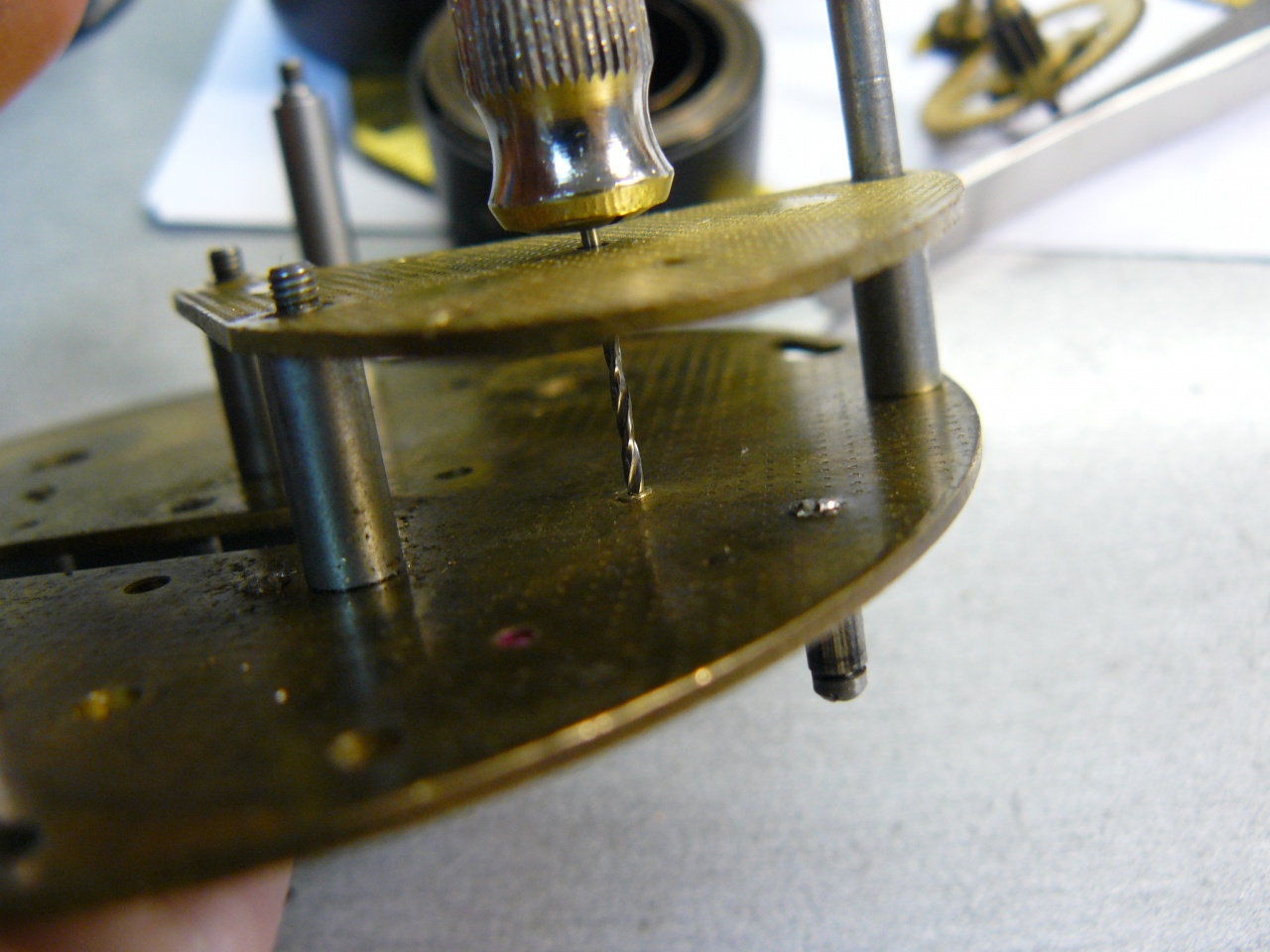

в интернете есть много информации, как устанавливать футор вручную, без станков, правда на английском языке 1) имеем овальное разработанное отверстие, берем круглый надфиль и делаем на противоположной стороне от выработки симметричный пропил http://forum.watch.ru/attachment.php...1&d=1389985312 2) берем слабоконусную развертку (4 или более граней) и разворачиваем отверстие до диаметра под запрессовку футора 3) запрессовываем футор, для этого можно использовать старый микрометр, его твердосплавные губки идеально гладкие и параллельные 4) отверстие под цапфу в футоре окончательно пройти сверлом лучше после установки футора |
Супер.Стрелки и цифры если покрасить золотой краской,будет ещё красивей.ИМХО.
|
а мне кажется, желтое на белом будет бледновато выглядеть
|
