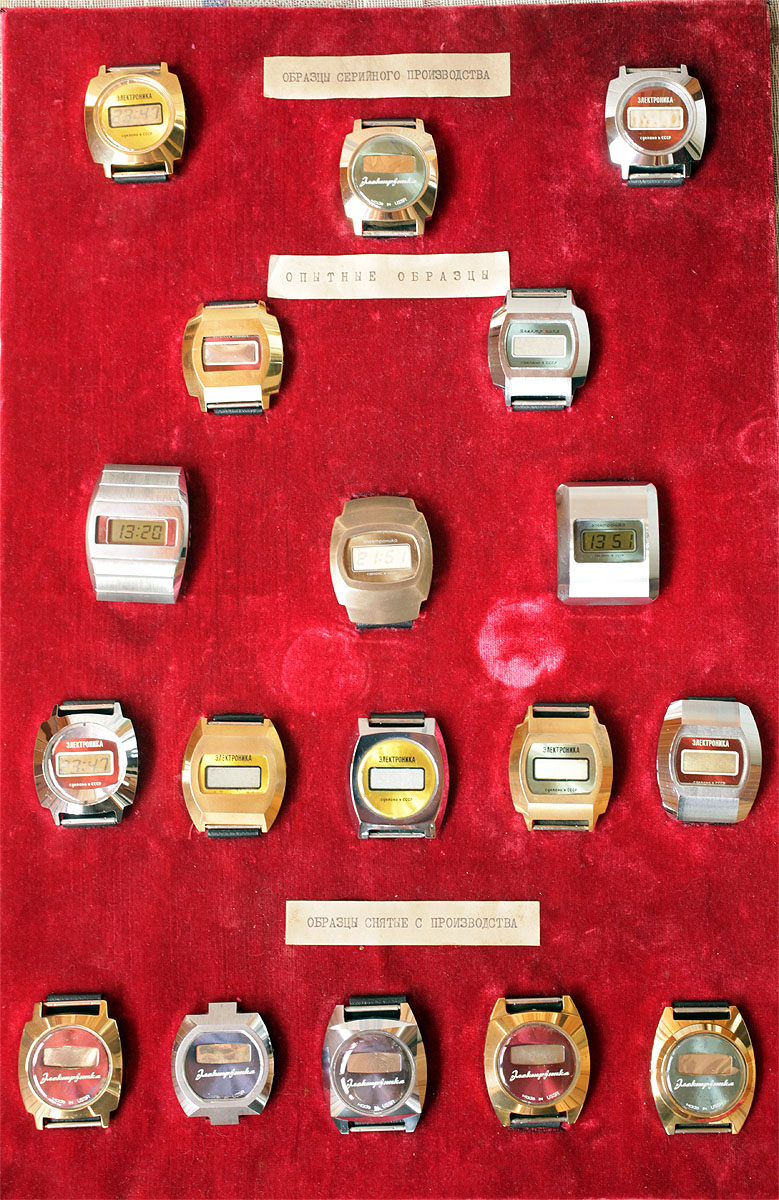

Не знаю как лучше подать, но уже некоторое время назад мне попался такой стенд. Стенд имел ряд ошибок и несоответствий, пришел в не самом лучшем виде, ряд недочетов я устранил, что-то пока невозможно устранить из-за отсутствия информации. На стенде три группы часов. Серийные корпуса - это корпуса под двуплатный модуль 3049 на циж-2. Отсюда средний корпус чужероден, чем его заменить пока не знаю.
Опытные корпуса выполнены в двух размеров. Из десяти корпусов шестеро заточены под стандартный модуль 3049, а вот четыре разработаны под непонятные модули. В некоторые влезет прототипный модуль, найденный мною ранее, а вот в остальные что должно войти - мне неведомо, по размерам туда входит модуль размером с 30351, но естественно не он.
Нижняя группа корпусов, снятых с производства - это корпуса под модуль с ДРС дисплеем. Предположу, что стенд середины - второй половины 1974 года.

http://www.horology.ru/TZ/ele92071.jpg

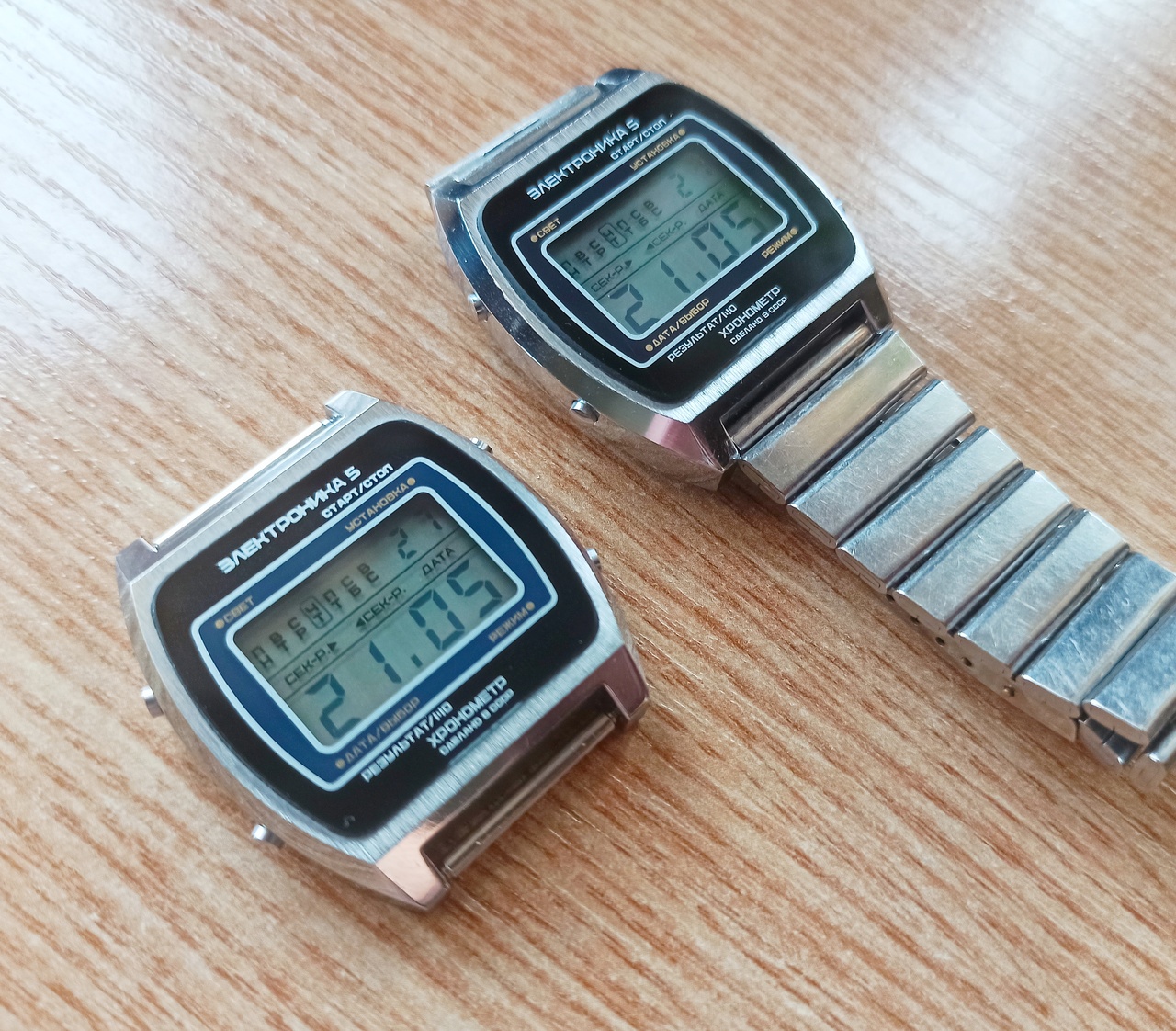

Здравствуйте друзья! Добыл в свою коллекцию второй экземпляр 207-ых, в весьма конфетное состоянии. Поменял шпильки (хотя и базовые были в приличном состоянии. Перфекционизм...), отражатель дисплея (был составной, с импровизированной клейкой отражательной пленкой), поставил из раздолбанного донора... Теперь предстоит тонкая настройка точности хода! Экземпляр уходит на 3 секунды в сутки! На первом экземпляре, методом терпения и удачи, мне удалось добиться паразительной точности - за неделю уходят на еле отличимые доли секунды! У новых отличная лампа, но, как у всех, контакт левой нижней кнопки на грани выпадения ( пока кнопка работает отлично, но при вскрытии приходится быть особенно осторожным)...
http://forum.watch.ru/attachment.php...3&d=1688675829
http://forum.watch.ru/attachment.php...4&d=1688675829
http://forum.watch.ru/attachment.php...5&d=1688675829

Плюс 3 секунды в сутки - это явная деградация кварца.

Жаль, но поразвлекаться с конденсатором я просто обязан! Я ведь обещал, а я себя считаю порядочным человеком! ))

Даже сегодня дизайн 207 привлекает внимание. Чёрное стекло отлично сочетается с текстурой стали.

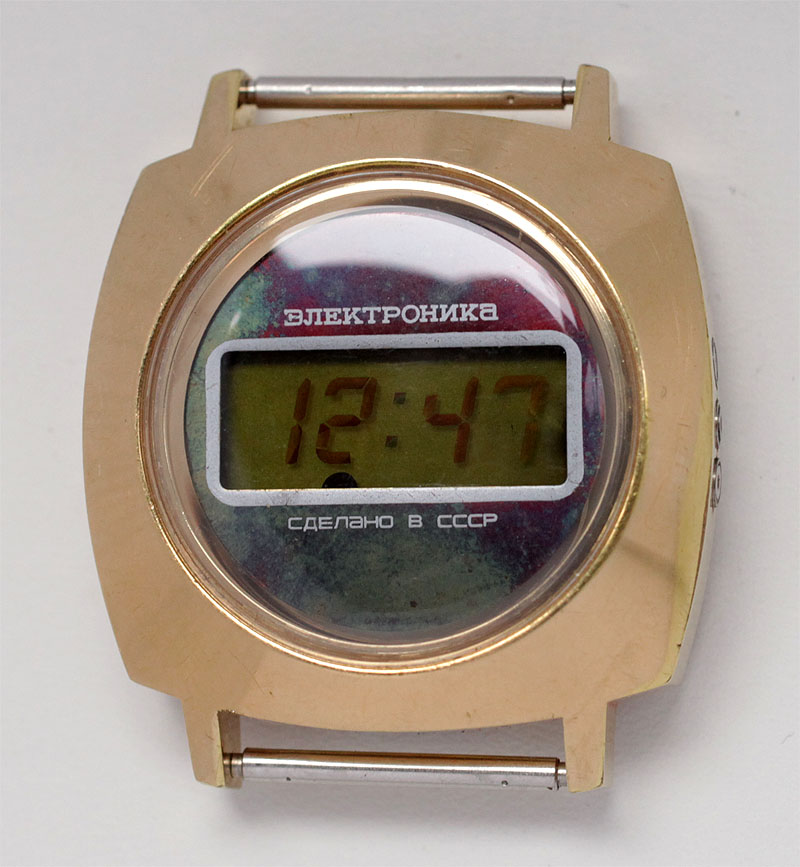

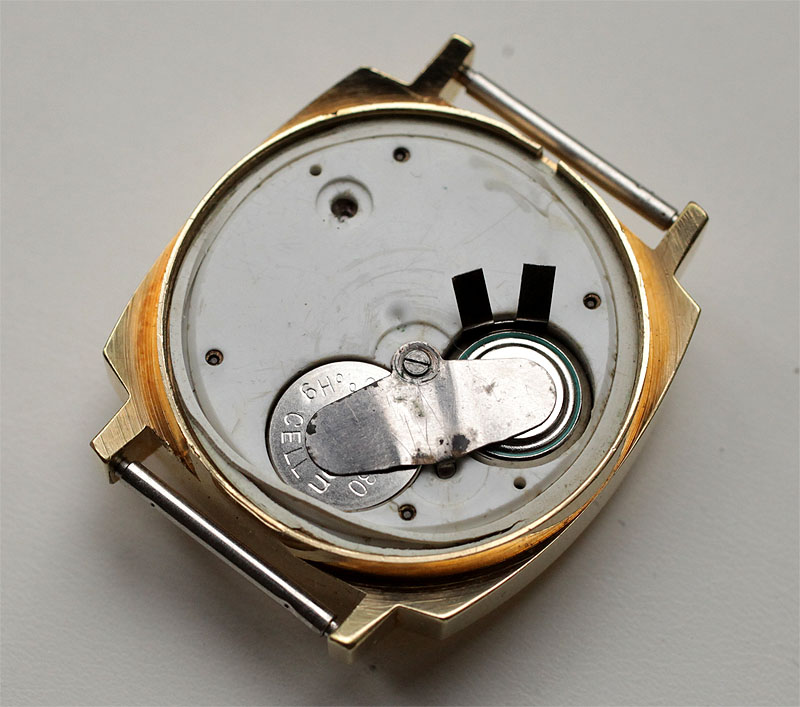

В коллекция попали достаточно интересные часы. С виду обычные одноплатные 3049 с привычным дисплеем, но ранней маской и в нечастом позолоченном корпусе. Смущает лишь отсутствие номера на плате. Однако изучение часов дало нам интересный факт, о котором напишу ниже.

http://www.horology.ru/TZ/ele92077.jpg

http://www.horology.ru/TZ/ele92078.jpg

Я давно писал о том, что дизайн дисплея ЦИЖ-2 не совсем устраивал проектировщиков, возможно из-за достаточно мелкого шрифта при достаточно большом модуле. Поэтому мне уже не раз попадались ранние двухплатные часы не с ЦИЖ-2. Видимо самым ранним по датам был дисплей компании ILIXCO производства США, появившийся у СССР в середине 1974 года (самый ранний мною найденный дисплей произведен в апреле 74 года, остальные в июне). Я писал о ЦИЖ-2, маркированном июнем 1974 года. То есть можно сказать, что изначально дисплеи на эффекте поля не получались в СССР, о чем есть множество свидетельств, но к июню уже были вполне рабочие дисплеи НИИ Платан. Поэтому дисплеи США, которые были заказаны для подстраховки, так и не попали в самые ранние часы, но в малых количествах расходовались позднее.
До недавнего времени ранним дисплеем, полностью аналогичным ЦИЖ-6, был ЗИЖК-1. Этот дисплей произведен непосредственно на Транзисторе, имеет золотистый оттенок. Самый ранний мною найденный дисплей произведен в мае 1975 года.
Также мною были найдены часы, имеющие элементы ноября 1974, января 1975 года, по исполнению нестандартные. В них установлен дисплей, аналогичный ЦИЖ-6, только без светоотражающей фольги, поэтому производителя и дату производства дисплея установить не выходит.

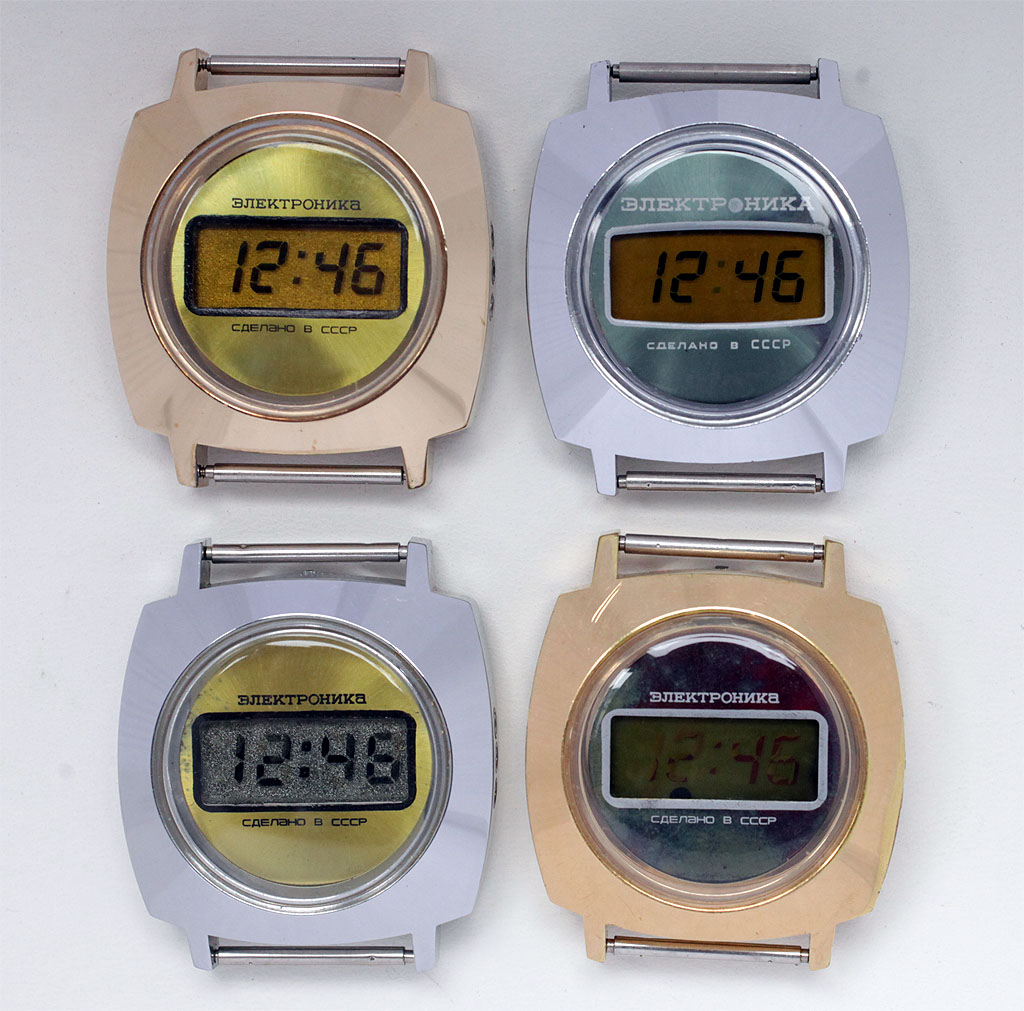

Итак совместное фото часов, описанных выще.

http://www.horology.ru/TZ/ele92076.jpg

Левые верхние двухплатные ранней серии с номером с ЗИЖК-1 (Транзистор), правые верхние ранние двухплатные без номера с неизвестным дисплеем без светоотражателя, нижние левые - двухплатные с ранним номером и дисплеем США, нижние правые - одноплатные, о которых хочу написать ниже.

Итак разборка одноплатных дала интересную картину.

http://www.horology.ru/TZ/ele92072.jpg

http://www.horology.ru/TZ/ele92073.jpg

http://www.horology.ru/TZ/ele92074.jpg

http://www.horology.ru/TZ/ele92075.jpg

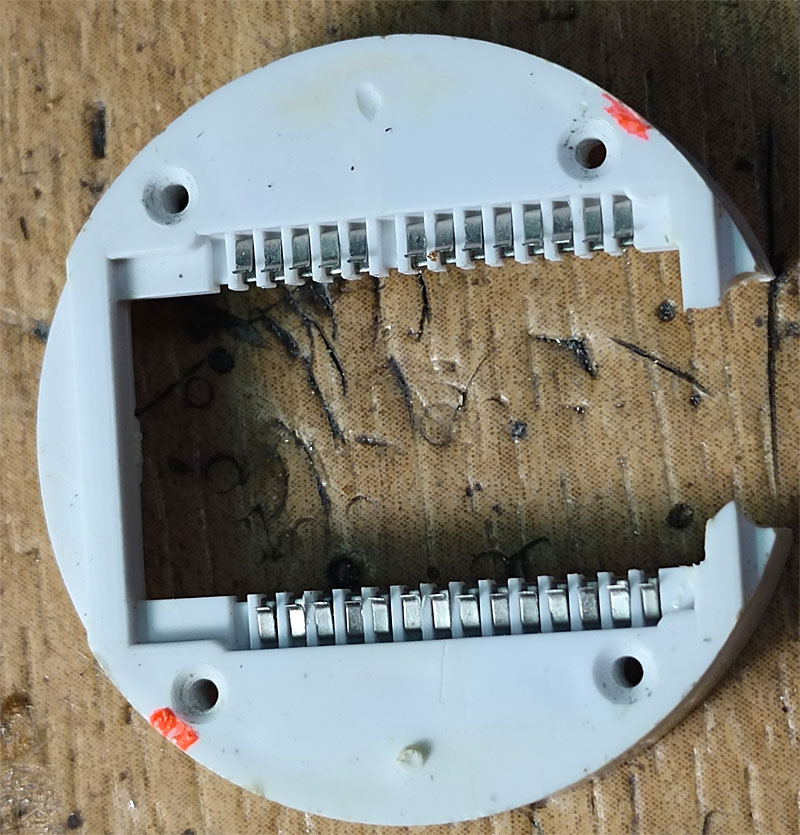

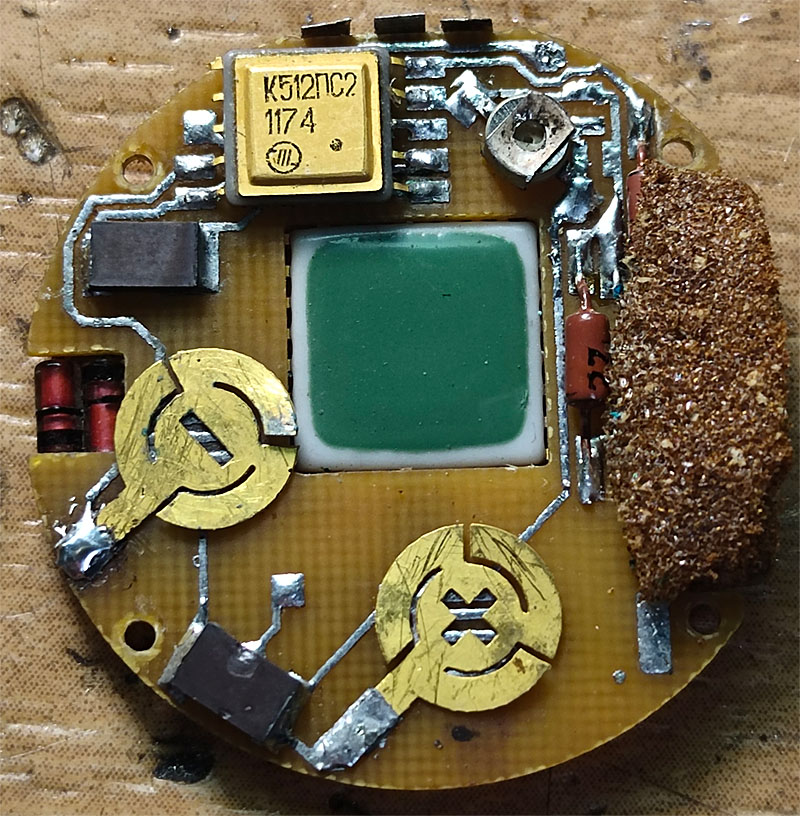

Мы видим, что плата часов выполнена кустарно, разводка платы отличается от серийных одноплатных. Паук дешифратора был заменен на ремонтный, но на делителе указана дата - ноябрь 1974 года. Обойма имеет еще не позолоченные контакты.

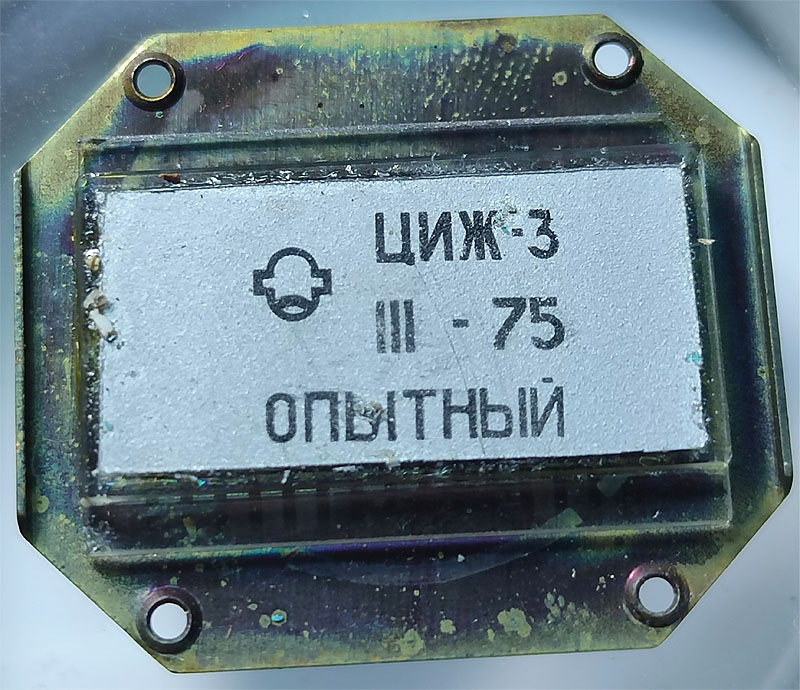

Ну и вишенка на торте - дисплей.
Итак изначально за ЦИЖ-2 был изготовлен ... правильно...ЦИЖ-3. Маркировка дисплея относит нас к марту 1975 года, видно, что он произведен заводом Рефлектор в виде опытной партии (странно что маркировка не в формате П***, характерная для опытных дисплеев Рефлектора). Учитывая, что дисплеи в то время были лимитирующим фактором, то я могу с основанием предположить, что пробные одноплатные часы собраны в апреле-мае 1975 года. Напомню, что серийно одноплатные часы стали выпускаться лишь с 11 марта 1976 года.

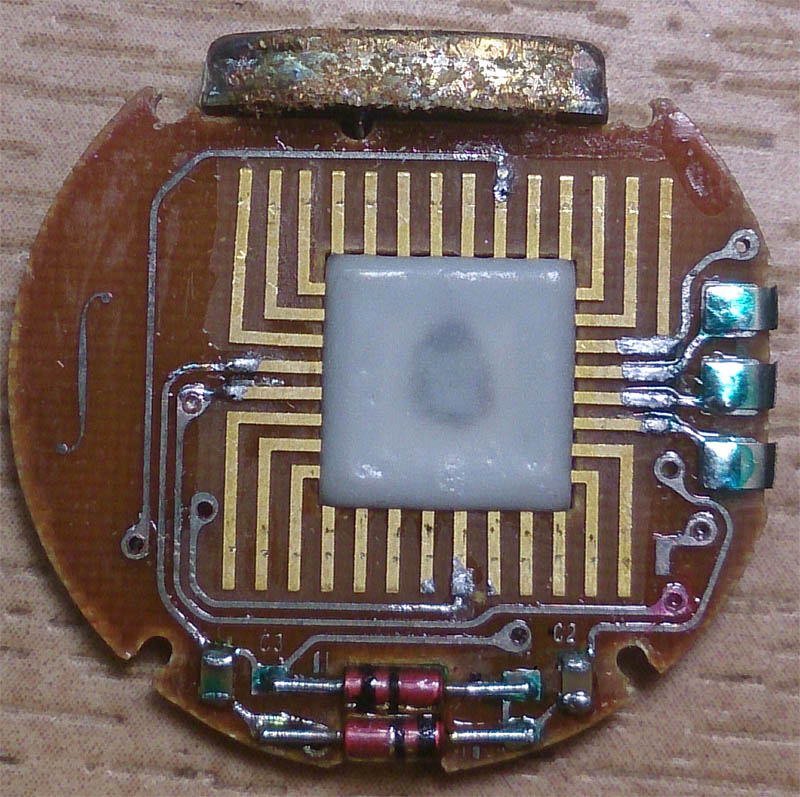

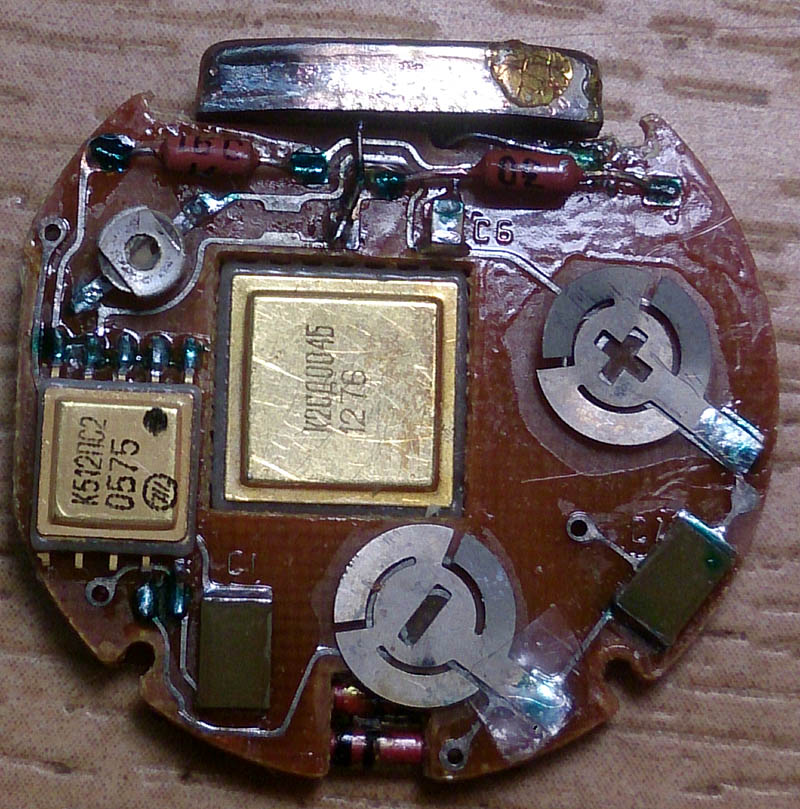

Напоследок приведу фото уже предсерийной платы для ЦИЖ-6. На ней еще проставлены обозначения элементов и изображен значек Интеграл. Паук, к сожалению, тоже был заменен.

http://www.horology.ru/TZ/ele522.jpg

http://www.horology.ru/TZ/ele523.jpg

Попал в коллекцию достаточно странный дисплей с разводкой циж-9, но при этом по размерам как ЦИЖ-6, то есть по высоте он сильно уже ЦИЖ-9, при этом еще и короче. С ЦИЖ-6 он тоже не совсем перекликается в размерах. Так высота практически идентична, а длина на миллиметр больше. При этом дисплей очень тонкий и без заднего отражателя. Очень повезло, что разводка сегментов сделана с тем же шагом, что и у ЦИЖ-9, поэтому я принял решение несколько модифицировать плату модели 30350, а также крэдлы для токопроводящих резинок. Заняло это немного времени, поэтому стало возможно воочию глянуть дизайн изображения дисплея.
Итак дисплей сильно меньше по размерам, хоть я и не сделал сравнительного фото.

http://www.horology.ru/TZ/ele92083.jpg

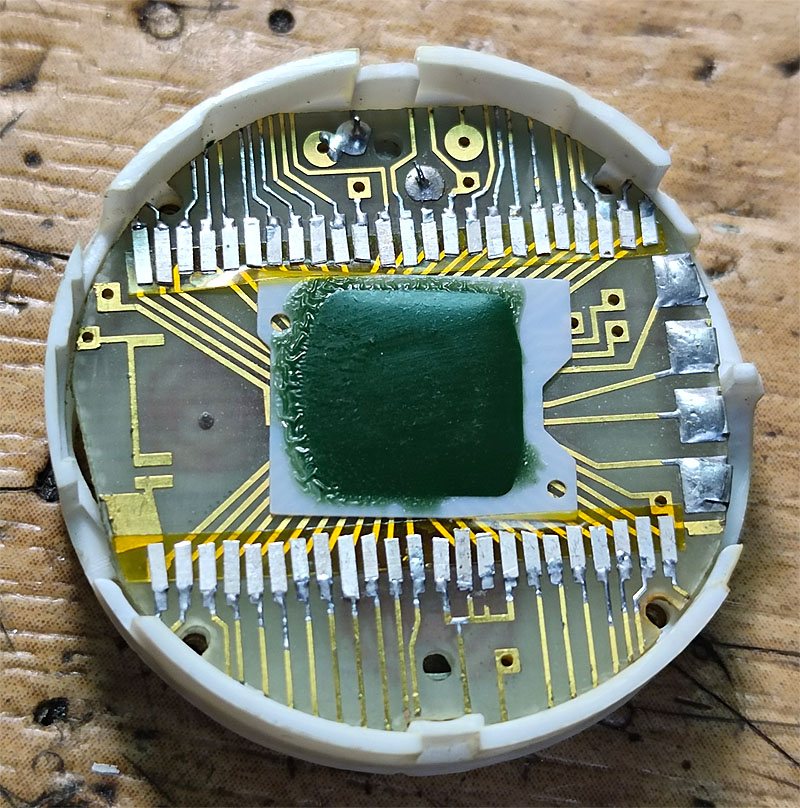

Я заизолировал будущее место под резинки и сверху изолятора напаял ламели для контакта с резинками

http://www.horology.ru/TZ/ele92081.jpg

Также несколько изменил кроватки для резинок, что позволило сместить резинки ближе к центру и при этом оставить их надежно зафиксированными.

http://www.horology.ru/TZ/ele92082.jpg

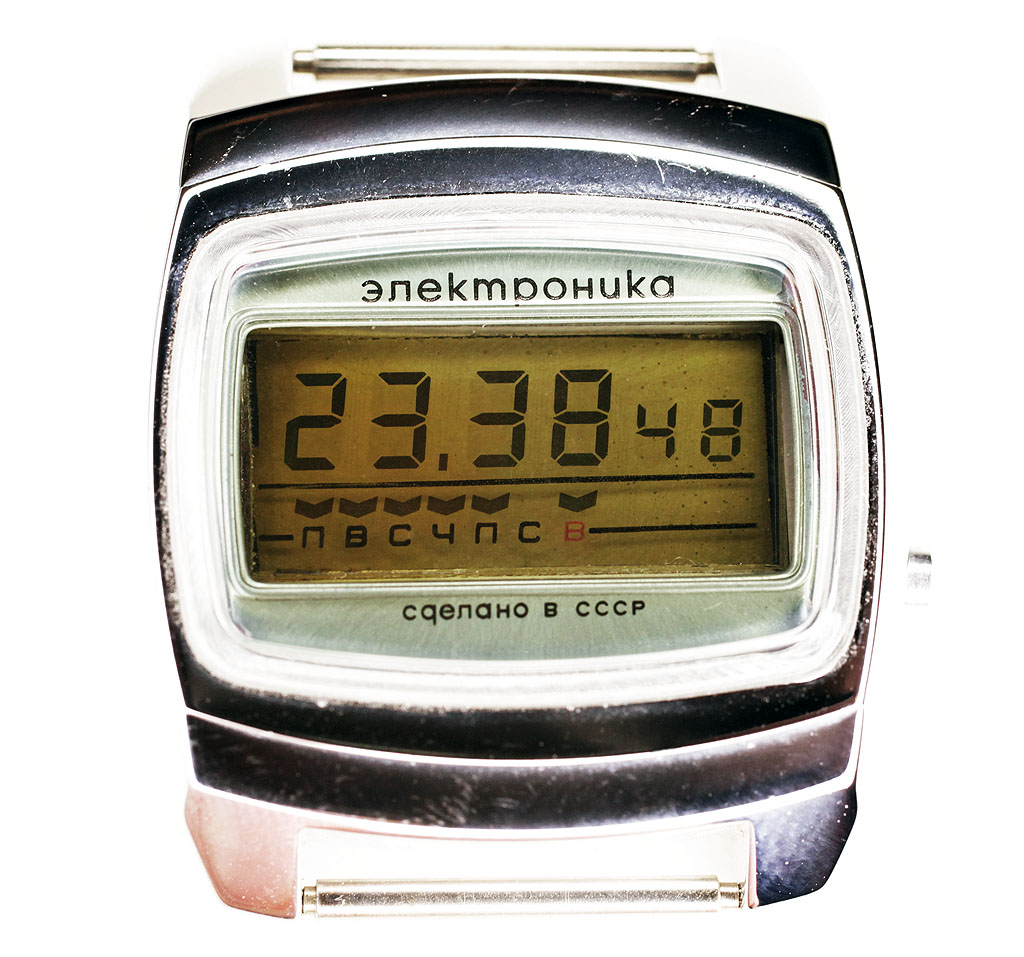

И вот результат:

http://www.horology.ru/TZ/ele92080.jpg

К сожалению, ничего неизвесто о наработках, в которых применялся сей дисплей, также неизвестно и по годам, хотя шрифты цифр близки к самым ранним шрифтам. Интересно выполнены сами цифры - они острые сверху для прорисовки 4 и 7, но округлые снизу, для прорисовки 0, 3, 5, 6, 8, 9.

Похоже хотели сделать похожий дизайн как у 202х, но дни недели указывать одной стрелкой, с разводкой заморачиваться не стали, сделали как в ЦИЖ-9, наверняка и плата опытная была, но в серию не пошло, а жаль.

Восстановление экспериментальной модели Электроника 1-07.
Четыре года лежал проект, до которого не доходили руки. Были найдены лишь старая нерабочая плата и корпус. Все нутро для проекта я переделывал из обоймы 1-10, но тогда часы так и не заработали, а я их ошибочно считал 1-10 по ряду причин, но в мае 21 я нашел еще один корпус, что позволило определить часы как 1-07.
Пришло время, я разварил отвалившиеся проводки, заменил кварц и о чудо, часы заработали.
Интересно, что на чипах 1-07 нанесена дата 10.07.81, что видимо является началом разработки модели.

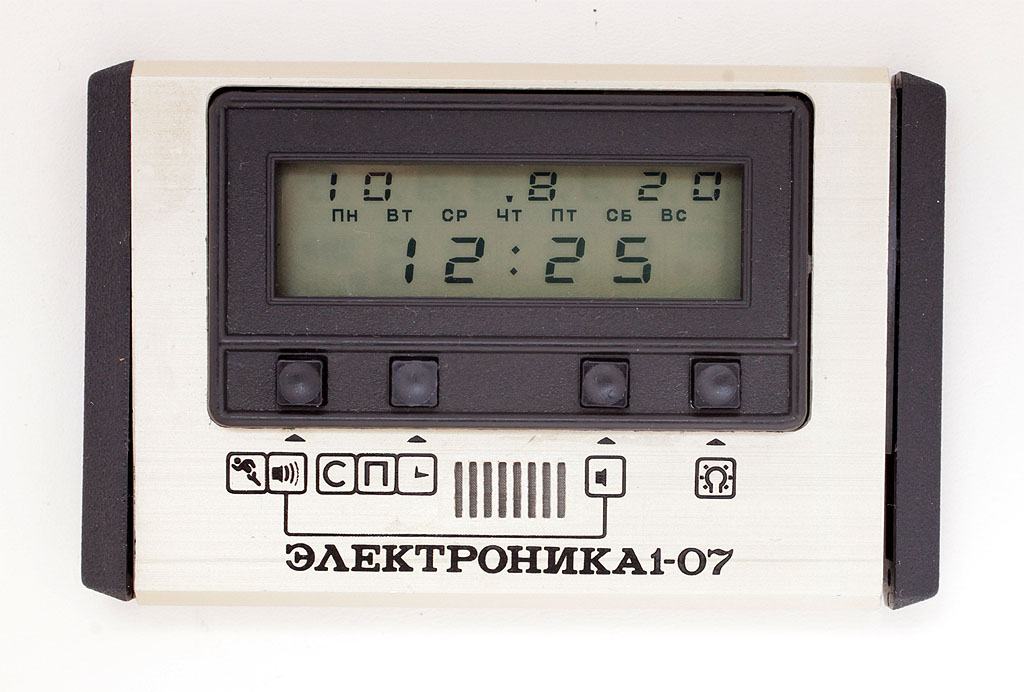

Итак сами часы.

http://www.horology.ru/TZ/ele92084.jpg

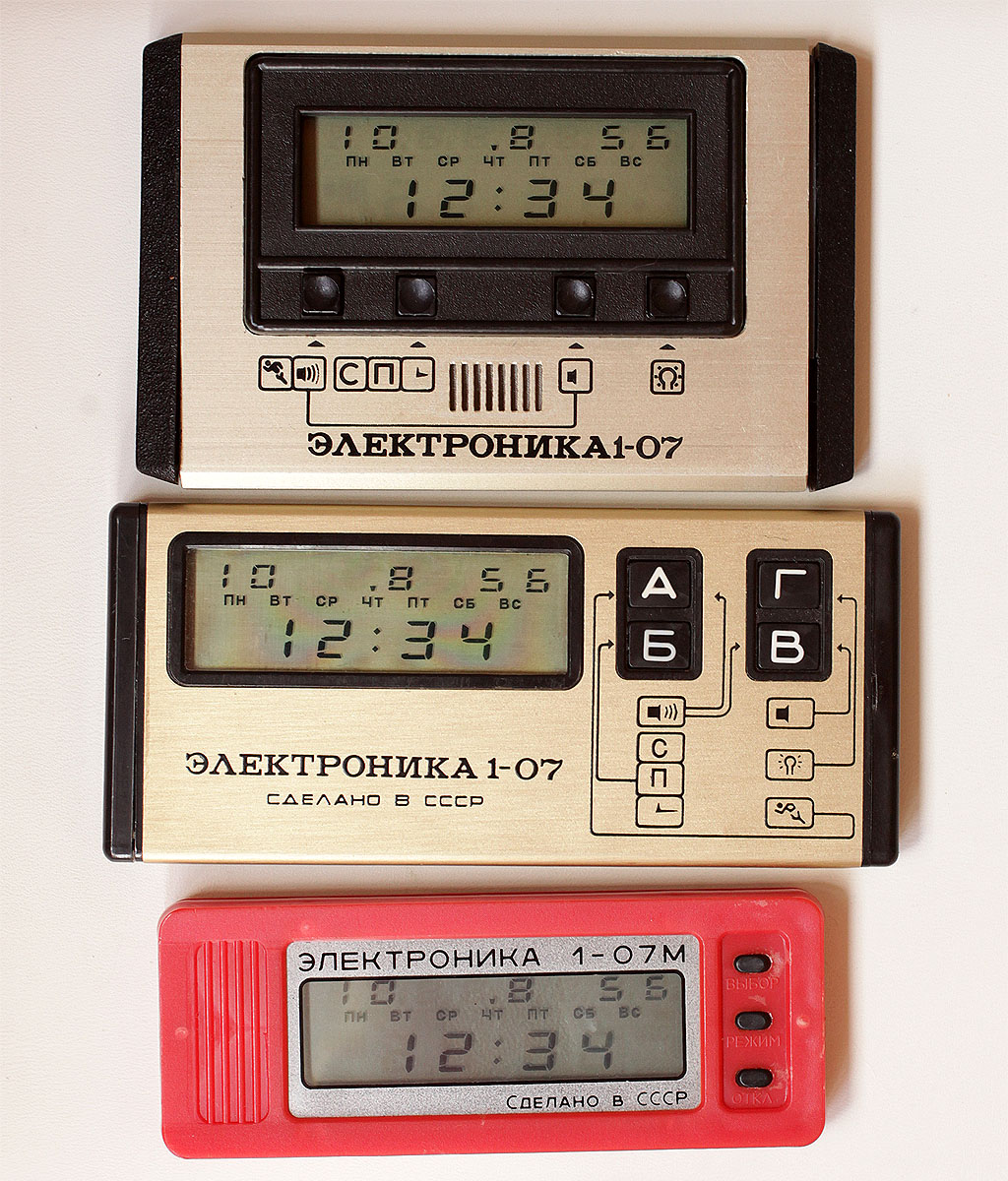

Так дизайнеры видели измененние модели:

http://www.horology.ru/TZ/ele92085.jpg

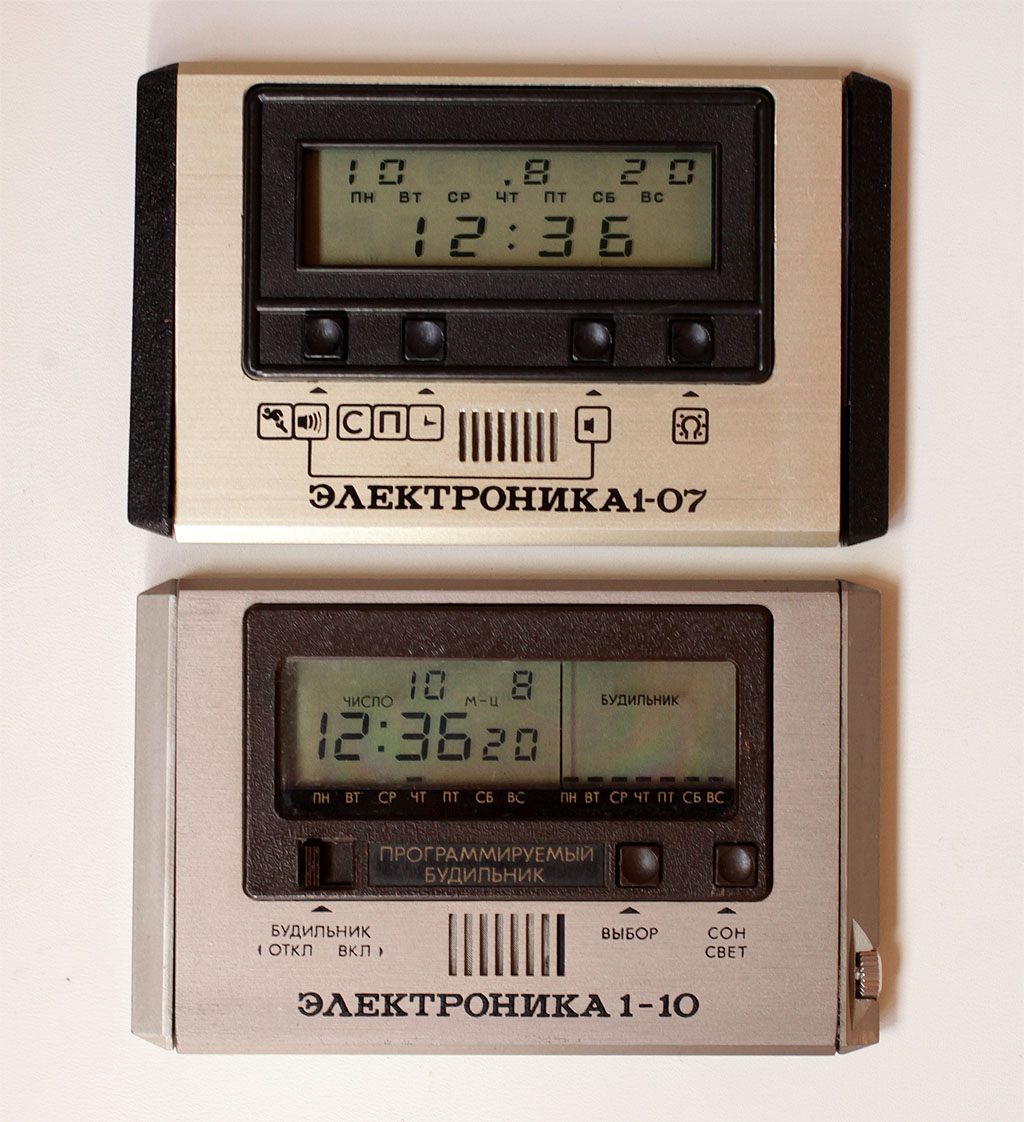

В сравнении с 1-10

http://www.horology.ru/TZ/ele92086.jpg

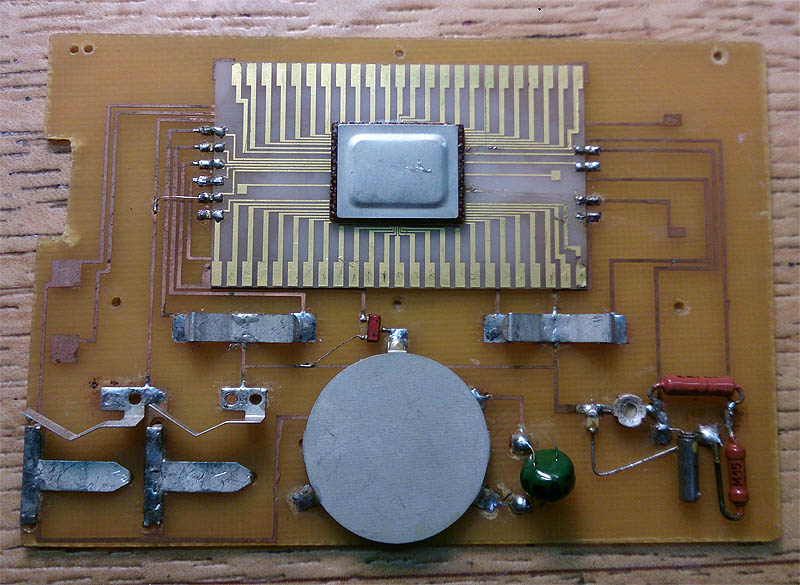

Плата, которая стоит в часах. Я впоследствии добавил лишь лампочку

http://www.horology.ru/TZ/ele715.jpg

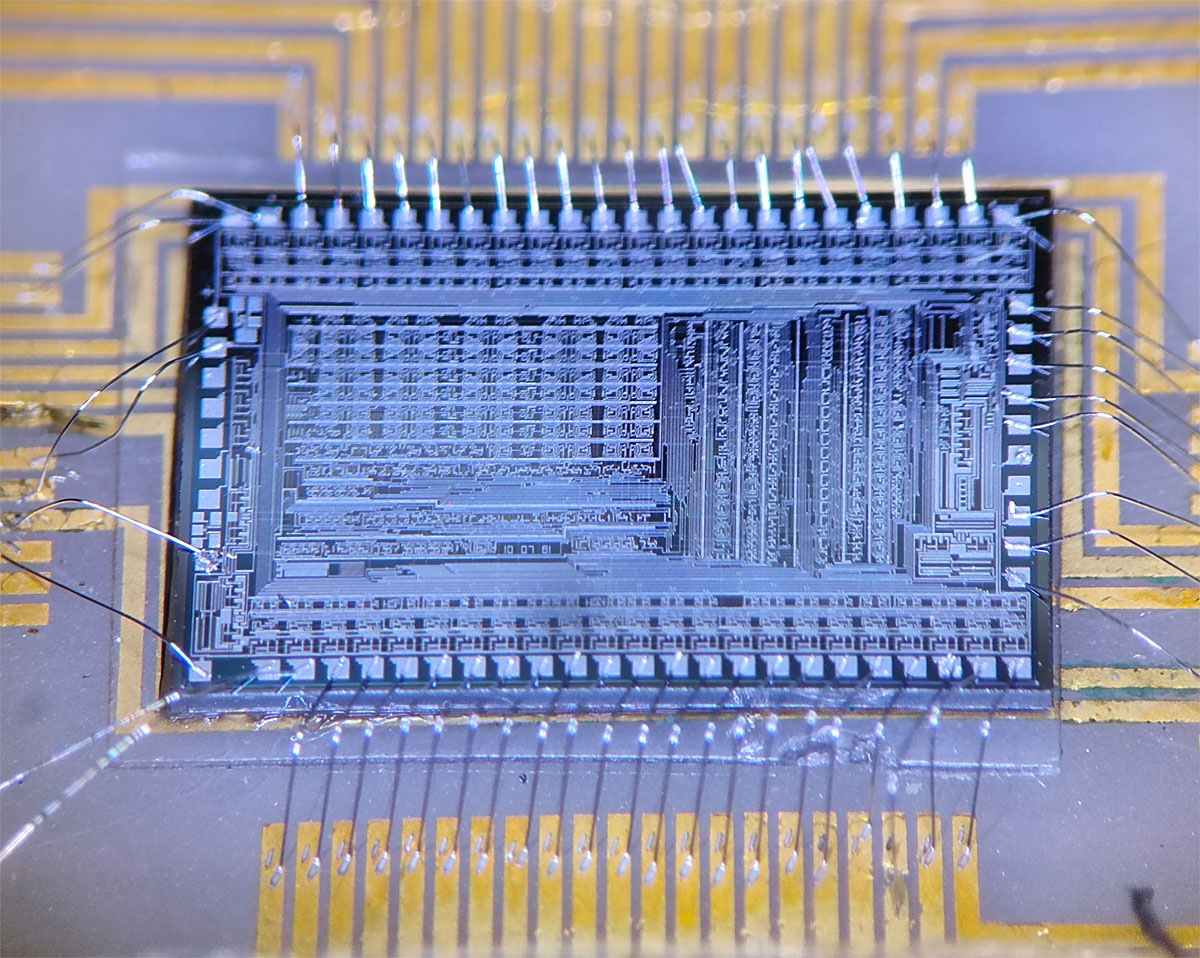

Чип модели 1-07. Слева заметны 5 неразваренных выводов и два справа - видимо они отвечают за клавиатуру калькулятора.

http://www.horology.ru/TZ/ele92087.jpg

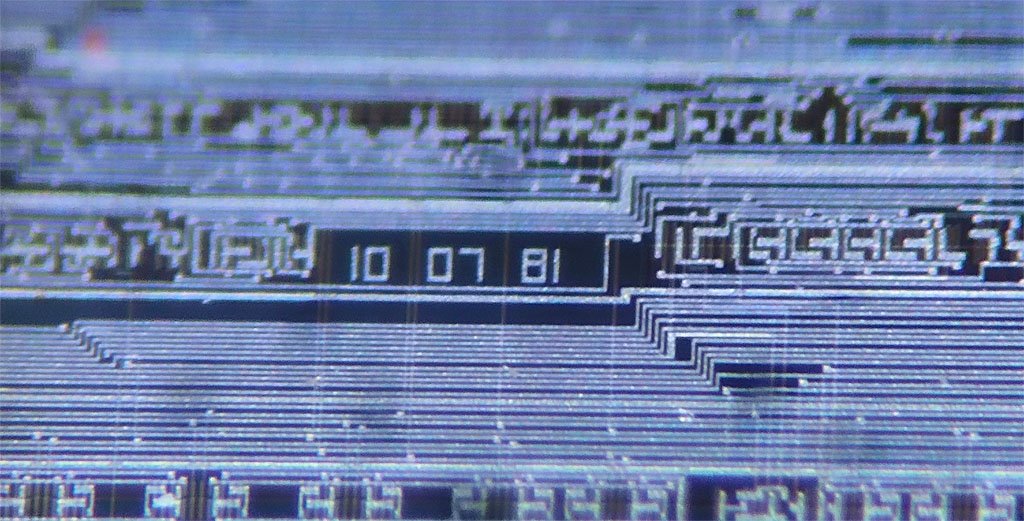

Дата на чипе

http://www.horology.ru/TZ/ele92088.jpg

Может восстановите и Электронику 1-06?
