WhiteLion 08.10.2017 18:50

Вложений: 4

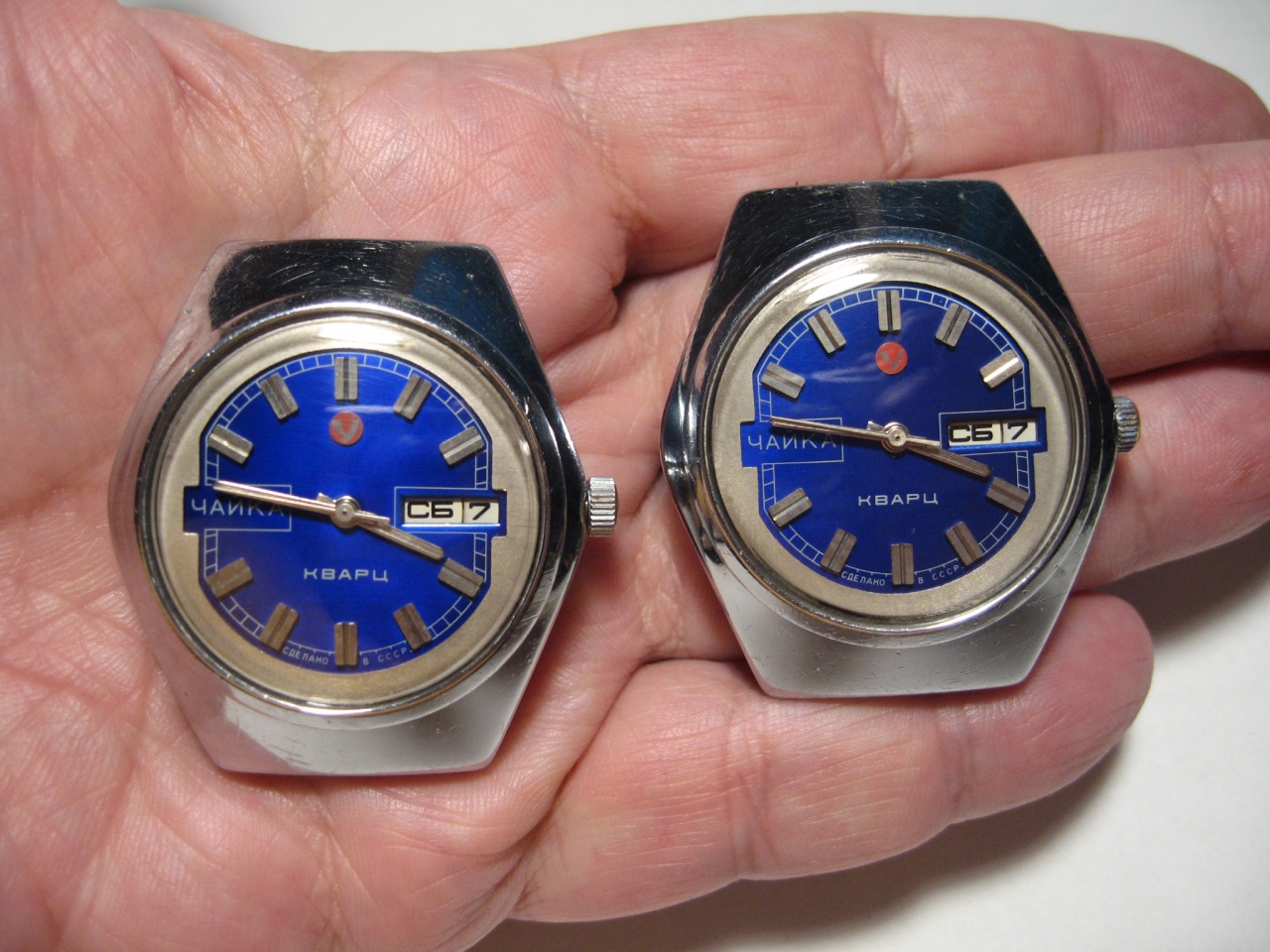

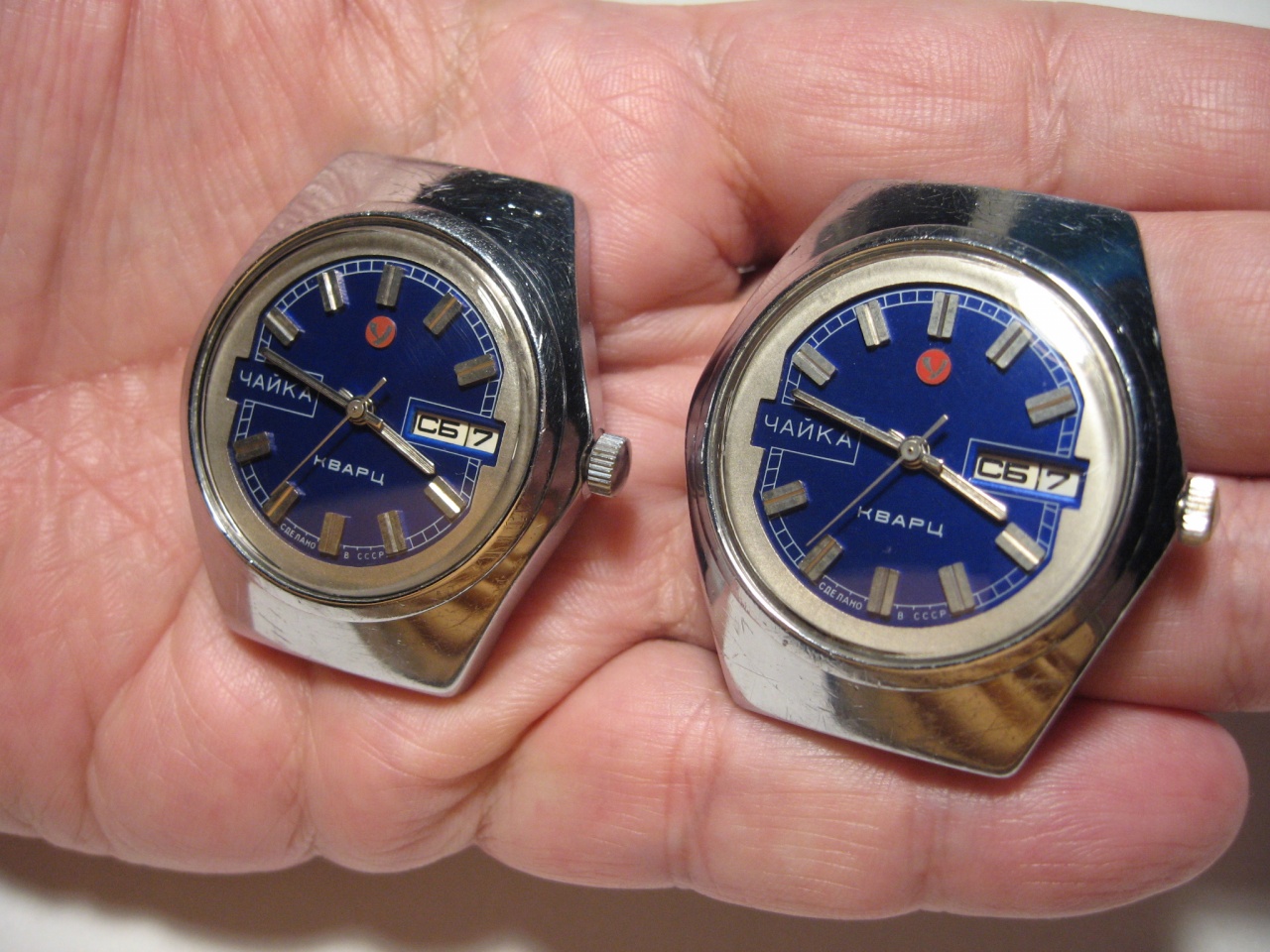

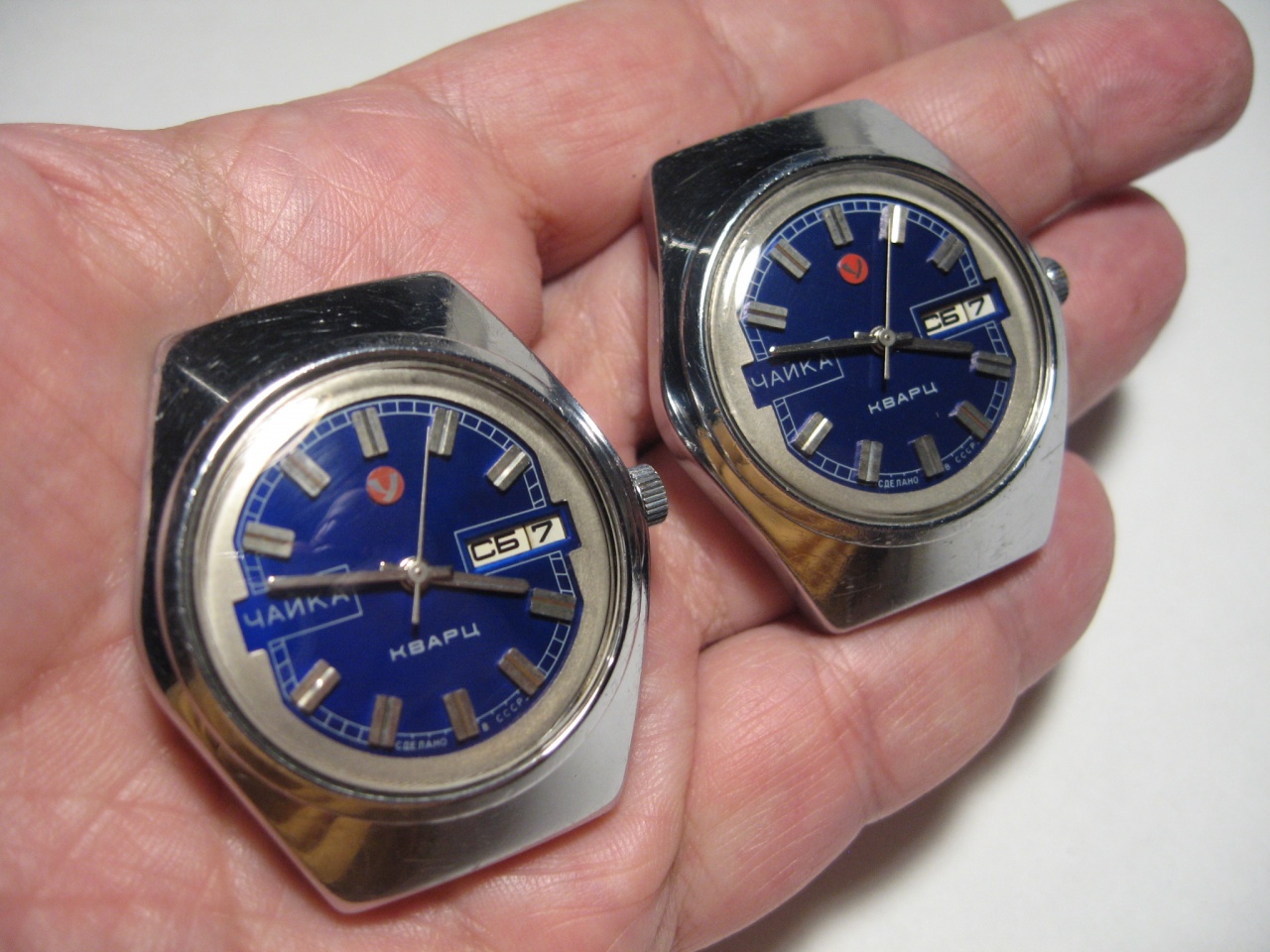

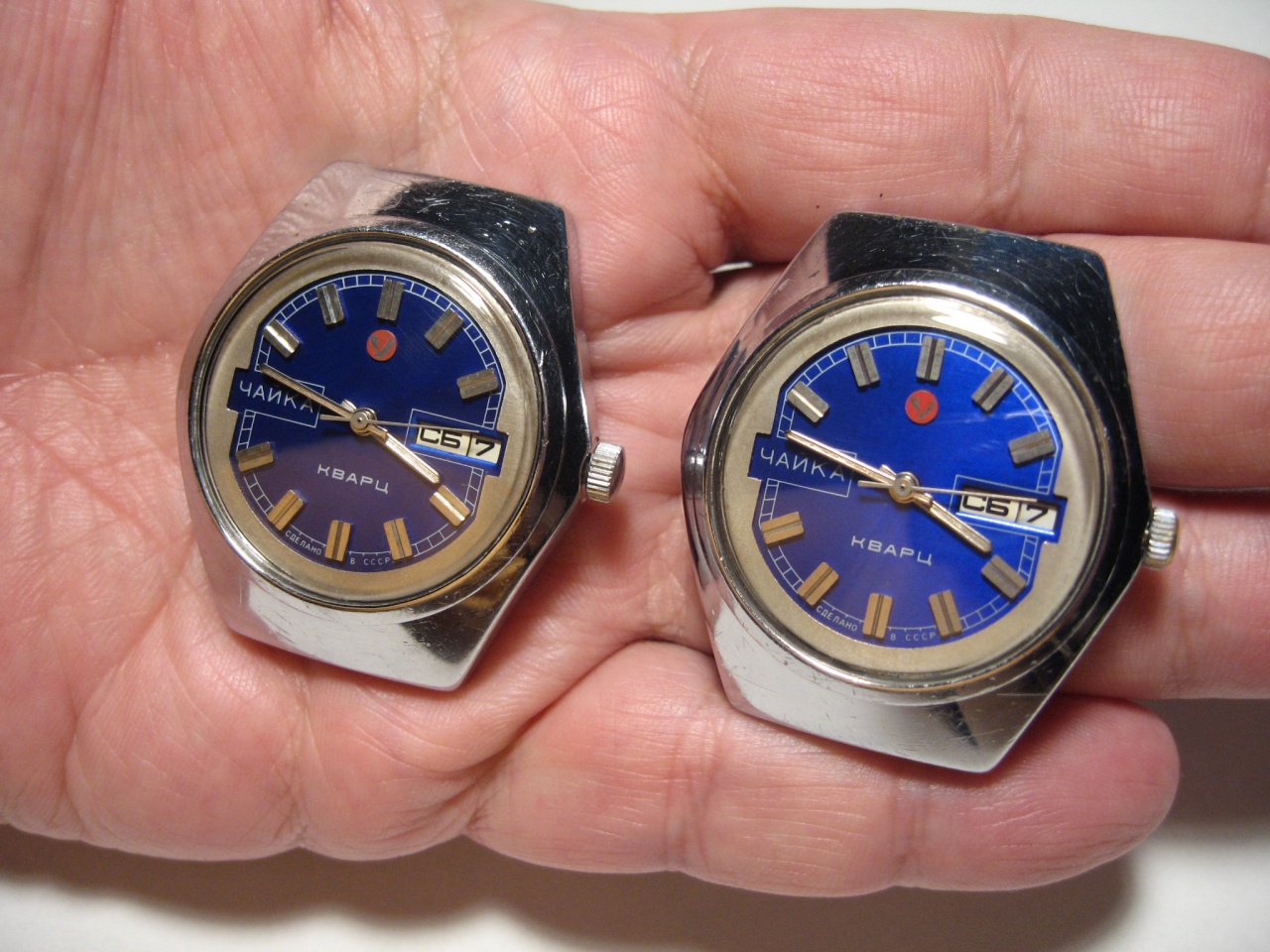

Что-то двойняшки стали напирать. В общем, эта парочка Чаек 3050 теперь тоже в строю. :)
Вложение 1955400 Вложение 1955401 Вложение 1955402 Вложение 1955403

colectsioner 08.10.2017 21:07

а что в них обычно ломается кроме катушки(она у меня целая)?

WhiteLion 08.10.2017 23:42

Вложений: 1
colectsioner,
в механизме 3050, как и в 3056, нет выносной катушки. Есть шаговый двигатель "всё в одном" (состоит из ротора, магнитной системы с 16-ю магнитами и 4-х последовательно соединенных катушек). Вот он и является самым слабым звеном.

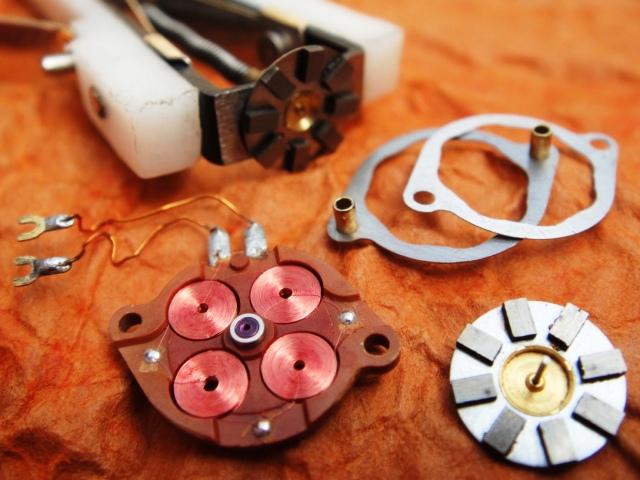

Движок в разобранном виде (фото ув. varban-a)

Вложение 1955772

colectsioner 09.10.2017 13:46

Цитата:

Сообщение от WhiteLion (Сообщение 4520275)
Вот он и является самым слабым звеном.

Посмотрите,в моем сообщении я написал что катушки рабочие. Механика тоже рабочая. Проблема где-то в плате , но я не знаю где искать эту самую проблему(или проблемЫ) :)

WhiteLion 09.10.2017 15:57

colectsioner,
в своём сообщении Вы написали, что катушка целая, а не катушки. Поэтому я посчитал, что речь идёт о выносной катушке, а не о катушках двигателя.
Кроме того, что катушки целые, двигатель должен быть вычищен, вылизан, смазан и легко вращаться. А на плате проблемы могут быть с кварцем, SMD-конденсатором или микросхемой.

dmvt1 09.10.2017 16:31

В основной массе на платах дохнут кварцевые резонаторы. Меняются на часовые кварцы с любой строй материнской платы. На 3050 часто дохнут от статики и сами микросхемы. Работать только с заземлением тела и только низковольтным паяльником с заземленным жалом. Собственно,так работали на заводе. На 3056 убитый чип редкость.

wenew1371 09.10.2017 21:11

Вложений: 3
А вот и у меня была Чайка карманная,купил ее в 1995 году, долго валялись и были не рабочие, старый цифер был белый и с черными стрелками. А на работе попались часы Q&Q от письменного набора, вот и посетила мысль собрать воедино этих двух птиц!))) Что получилось - все на фото. Сейчас Кукушка работает прекрасно!))) Вот нашел фото ( оно последнее) какие они были при покупке.

TIGIREK 12.11.2017 17:23

Кварц - Механика

Вложений: 3
Здравствуйте! Подскажите что это за оч. умелые ручки? Спасибо!

colectsioner 13.11.2017 22:54

Цитата:

Сообщение от TIGIREK (Сообщение 4575822)
Здравствуйте! Подскажите что это за оч. умелые ручки? Спасибо!

Вау! Кварцевые часы с механикой внутри! :D:D
Внутри Ракетовский 2609НА ,циферблат скорее приклеен к механизму

Андрей Бабанин 17.12.2017 22:18

Нашел схему старую, к ней прилепил Чайку. Вроде красиво получилось, хотя может где-то и накотлечено. Часы давно хотел запустить, собирал из нескольких калибров. Делитель еще старый, 77 года, судя по частоте попадания видимо не самый частый.

http://www.horology.ru/TZ/chq01.jpg

http://www.horology.ru/TZ/chq02.jpg
